电源控制器的主要功能

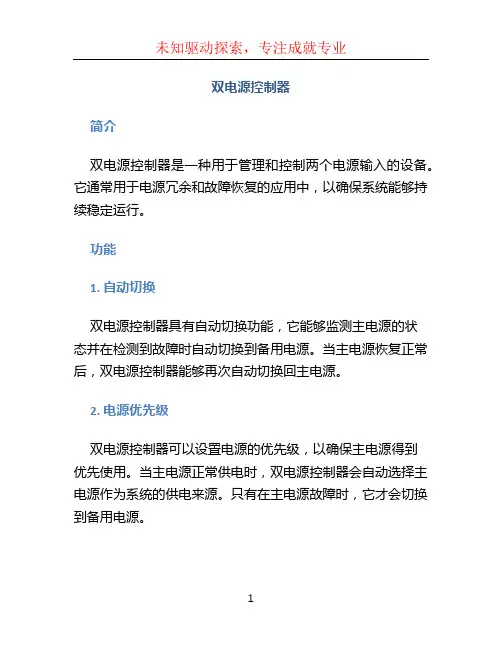

双电源控制器的主要功能
双电源控制器是以微处理器为核心，通过采集三相电压状态数据，准确判断并输出开关控制量来达到测量及控制过程自动化的目的的电子产品。
其依据不同的双电源的需求供应不同的型号来满足顾客各方面不同的需求。西安施耐德宝光智能科技有限公司
无线传感器网络整理
1.无线传感器节点一般包括那三种组件无线模块、传感模块、可编程模块 2.ZigBEE标准定义了哪几种传输方式？周期数据传输、间歇性数据传输、重复低时延传输 3.无线传感器网络概念无线传感器网络(Wireless Sensor Network，WSN)是一种全新的信息获取平台，能够实时监测和采集网络分布区域内各种检测对象的信息，并将这些信息发送到网关节点，以实现复杂的指定范围内目标检测与跟踪，具有快速展开，抗毁性强等特点，有着广阔的应用前景。 4. 传感器网络的三个基本要素：传感器，感知对象，观察者 5.传感器网络的基本功能协作地感知、采集、处理和发布感知信息 6.LoWPAN提出了哪四类栈头？广播栈头、mesh栈头、分片栈头、包头压缩栈头 7.在WSN中，传感器节点具有数据源和路由器的双重角色。因此通信有两个执行的依据：数据源功能、路由功能。 8.传感器节点;功能：采集、处理、控制和通信等;网络功能：兼顾节点和路由器;资源受限：存储、计算、通信、能量 Sink节点功能：连接传感器网络与Internet等外部网络，实现两种协议栈之间的通信协议转换，发布管理节点的监测任务，转发收集到的数据。特点：连续供电、功能强、数量少等 9.无线传感网的基本特点1传感器节点体积小，能量有限2传感器节点计算和存储能力有限3通信半径小，带宽低4传感器节点数量大且有自适应性5无中心和自组织6网络动态性强7以数据为中心的网络10.无线传感器网络面临的挑战主 要体现:低能耗、实时性、低成本、 安全和抗干扰，协作 1无线传感器网络的主要应用领域： 1.军事应用 2.环境应用 3.医疗应 用家庭应用工业应用6.智慧城市 1简述影响传感网设计的因素有哪 些？A. 硬件限制、B.容错（可靠 性）、C. 可扩展性、D. 生产成本、 E. 传感网拓扑、 F. 操作环境（应 用）、G. 传输媒介、H. 能量消耗（生 命周期） 2.无线传感设备有哪几个基本部件 组成的？每个部件的主要作用是什 么？传感单元：感应单元具有从外 界收集信息的能力。根据观察到的 现象，传感器产生模拟信号，然后 被ADC转换成数字信号，送入处理 单元。处理单元：控制传感器节点 执行感知操作、运行相应的算法并 控制与其他节点无线通信的整个过 程。收发机单元：实现两个传感器 节点间的通信。能量单元：为传感 器节点的每个部件供电。定位系统： 提供传感器节点的物理位置。移动 装置：与传感单元协作，完成操作， 并由处理单元控制传感器节点的移 动。供能装置：热能、动能和振动 能量的能源采集技术来产生能量。 3.无线传感器网络预部署策略应满 足那些需要？（1）、减少安装成本 （2）、消除任何预组织与预计划的 成本（3）、增加组织的灵活性（4）、 提升自组织与容错性能 4.对于一个收发机而言，数据通信 功耗简单模型有哪几部分构成？发 射机输出的功率、收发机电子器件 消耗的能量 5.请写出发射机和接收机简化能量 模型的功耗计算公式。 n am p elec tx tx d k e k E d k? ? + ? = - ) , ( E k E k E elec rx rx ? = - ) ( 7. 源节点与Sink节点相距500米， 节点的广播半径为10米，那么将1 Mbit 的数据从源节点传输到Sink 节点处，使用能量简化模型，需消 耗多少能量？（假定所有邻居节点 均能偷听（overhearing ）到每个 节点的广播。） 1.物理层的主要任务是什么？物理 层能实现哪些功能？物理层的主要 任务：将比特流转换成适合在无线 信道中传输的信号物理层的主要功 能如下：①为数据终端设备(Data Terminal Equipment，DTE)提供传 送数据的通路。②传输数据。③其 他管理工作。 2.WSN RF通信的主要技术包括哪 些？窄带通信、扩频和超宽带 （UWB）技术 3.简述窄带通信最不适用于WSN 的原因是什么？主要原因在于该技 术是以牺牲能量效率来换取宽带效 率的。最主要的是随着调制级数的 增加，带宽效率缓慢提高但能量效 率显著下降。 4.简述RF 无线通信中，发送端和 汇聚节点传播信息的步骤。1、信源 编码（数据压缩）：在发送端，用信 源编码器对信源进行编码，信源编 码就是根据信息的统计特性用一些 信息位表示信息源，组成源码字。 信源编码同时包含了数据压缩。2、 信道编码（差错控制编码）：信道编 码器对源码字进行编码以减少无线 信道差错对信源产生的影响，信道 编码包括差错控制编码。3、交织和 调制：经过信道编码的码字进行交 织来抑制突发错误，交织技术可以 避免大片连续误比特的情况。4、无 线信道传播：传输波形在信道中传 播。 5.请解释分组码表示的码组各个参 数的含义。分组码的码组（n,k,t) n是分组长度、k是信息长度、t是 最大纠错位数。
开关电源中的电子变压器有何作用
开关电源中的电子变压器有何作用 电子变压器，具有将市电的交变电压转变为直流后再通过半导体开关器件以及电子元件和高频变压器绕组构成一种高频交流电压输出的电子装置，也是在电子学理论中所讲述的一种交直交逆变电路。无论是直流电源还是交流电源，都要使用由软磁磁芯制成的电子变压器(软磁电磁元件)。 1、起改变输出频率作用的倍频或分频变压器; 2、起储能作用的储能电感器，起帮助半导体开关换向作用的换向电感器; 3、起变换电压、电流或脉冲检测信号的电压互感器、电流互感器、脉冲互感器、直流互感器、零磁通互感器、弱电互感器、零序电流互感器、霍尔电流电压检测器； 4、起电压和功率变换作用的电源变压器，功率变压器，整流变压器，逆变变压器，开关变压器，脉冲功率变压器; 5、起交流和直流滤波作用的滤波电感器; 6、起调节电感作用的可控电感器和饱和电感器;
7、起传递脉冲、驱动和触发信号作用的脉冲变压器，驱动变压器，触发变压器; 8、起吸收浪涌电流作用的吸收电感器，起减缓电流变化速率的缓冲电感器; 9、起原边和副边绝缘隔离作用的隔离变压器，起屏蔽作用的屏蔽变压器; 10、起开关作用的磁性开关电感器和变压器; 11、起传递宽带、声频、中周功率和信号作用的宽带变压器，声频变压器，中周变压器; 12、起稳定输出电压或电流作用的稳压变压器(包括恒压变压器)或稳流变压器，起调节输出电压作用的调压变压器; 13、起单相变三相或三相变单相作用的相数变换变压器，起改变输出相位作用的相位变换变压器(移相器); 14、起抑制电磁干扰作用的电磁干扰滤波电感器，起抑制噪声作用的噪声滤波电感器; 15、起改变输出阻抗与负载阻抗相匹配作用的匹配变压器。
整车控制器简介
整车控制器简介 整车控制器（VMS，vehicle management Syetem），即动力总成控制器。是整个汽车的核心控制部件，它采集加速踏板信号、制动踏板信号及其他部件信号，并做出相应判断后，控制下层的各部件控制器的动作，驱动汽车正常行驶。作为汽车的指挥管理中心，动力总成控制器主要功能包括：驱动力矩控制、制动能量的优化控制、整车的能量管理、CAN 网络的维护和管理、故障的诊断和处理、车辆状态监视等，它起着控制车辆运行的作用。 因此VMS的优劣直接影响着整车性能。 纯电动汽车整车控制器(Vehicle Controller)是纯电动汽车整车控制系统的核心部件，它对汽车的正常行驶，再生能量回收，网络管理，故障诊断与处理，车辆的状态与监视等功 能起着关键的作用。 与各部件控制器的动态控制相比，整车控制器属于管理协调型控制。 整个车辆系统采用一体化集成控制与分布式处理的车辆控制系统的体系结构，各部件都有独立的控制器，整车控制器对整个系统进行能量管理及各部件的协调控制。为满足系统数据交换量大，实时性、可靠性要求高的特点，整个分布式控制系统之间采用CAN 总线进行通讯。 整车控制器主要由控制器主芯片，Flash存储器和RAM存储器及相关电路组成，控制器主芯片的输出与Flash存储器和RAM存储器的输入相连。 整车控制器通过CAN总线接口连接到整车的CAN网络上与整车其余控制节点进行信息 交换和控制。 控制器硬件包括微处理器、CAN通信模块、BDM调试模块、串口通信模块、电源及保护电路模块等。微处理器选用了Motorola公司专门为汽车电子开发的MCgS12，它具有运算速度快和内部资源与接口丰富的特点，适合实现整车复杂的控制策略和算法。CAN 通信模块符合CAN2.0B技术规范，采用了光电隔离、电源隔离等多项抗干扰设计;BDM 调试模块用于实时对控制程序进行调试、修改;串口通信模块用于对控制系统的诊断和标定; 电源模块进行了二级滤波的冗余设计，保证控制器在车载12V系统供电情况下正 常工作，并具短路保护功能。 CAN，全称为“Controller Area Network”，即控制器局域网，是一种国际标准的，高性价的现场总线，在自动控制领域具有重要作用。CAN是一种多主方式的串行通讯总线，具有较高的实时性能，因此，广泛应用于汽车工业、航空工业、工业控制、安全防护等领 域。 决策层控制单元是车辆智能化的关键,其收集车辆运行过程中的信息,并根据智能算法的决策向物理器件层控制单元发送命令;动力源控制单元负责调节动力源系统部件以满足决策层控制单元的命令要求;驱动/制动控制单元则调节双向变量电机和能耗制动系统实现车辆的各种工况,如驱动控制、防抱制动等。 整车控制器功能需求： 整车控制器在汽车行驶过程中执行多项任务，具体功能包括：(1)接收、处理驾驶员的驾驶操作指令，并向各个部件控制器发送控制指令，使车辆按驾驶期望行驶。(2)与电机、DC/DC、蓄电池组等进行可靠通讯，通过CAN总线（以及关键信息的模拟量）进行状态的采集输入及控制指令量的输出。(3)接收处理各个零部件信息，结合能源管理单元提供当前的能源状况信息。(4)系统故障的判断和存储，动态检测系统信息，记录出现的故障。 (5)对整车具有保护功能，视故障的类别对整车进行分级保护，紧急情况下可以关掉发电 机及切断母线高压系统。(6)协调管理车上其他电器设备。 整车控制器是一个多输入、多输出、数模电路共存的复杂系统，其各个功能电路相对独
常用开关电源芯片
--------------------------------------------------------------------------- 常用开关电源芯片大全 第1章DC-DC电源转换器/基准电压源 1.1 DC-DC电源转换器 1.低噪声电荷泵DC-DC电源转换器AAT3113/AAT3114 2.低功耗开关型DC-DC电源转换器ADP3000 3.高效3A开关稳压器AP1501 4.高效率无电感DC-DC电源转换器FAN5660 5.小功率极性反转电源转换器ICL7660 6.高效率DC-DC电源转换控制器IRU3037 7.高性能降压式DC-DC电源转换器ISL6420 8.单片降压式开关稳压器L4960 9.大功率开关稳压器L4970A 10.1.5A降压式开关稳压器L4971 11.2A高效率单片开关稳压器L4978 12.1A高效率升压/降压式DC-DC电源转换器L5970 13.1.5A降压式DC-DC电源转换器LM1572 14.高效率1A降压单片开关稳压器LM1575/LM2575/LM2575HV 15.3A降压单片开关稳压器LM2576/LM2576HV 16.可调升压开关稳压器LM2577 17.3A降压开关稳压器LM2596 18.高效率5A开关稳压器LM2678 19.升压式DC-DC电源转换器LM2703/LM2704 20.电流模式升压式电源转换器LM2733 21.低噪声升压式电源转换器LM2750 22.小型75V降压式稳压器LM5007 23.低功耗升/降压式DC-DC电源转换器LT1073 24.升压式DC-DC电源转换器LT1615 25.隔离式开关稳压器LT1725
开关电源与线性电源的区别
开关电源和线性电源的区别 线性电源的调整管工作在放大状态，因而发热量大，效率低（35%左右），需要加体积庞大的散热片，而且还需要同样也是大体积的工频变压器，当要制作多组电压输出时变压器会更庞大。开关电源的调整管工作在饱和和截至状态，因而发热量小，效率高（75％以上）而且省掉了大体积的变压器。但开关电源输出的直流上面会叠加较大的纹波（50mV at 5V output typical），在输出端并接稳压二极管可以改善，另外由于开关管工作是会产生很大的尖峰脉冲干扰，也需要在电路中串连磁珠加以改善。相对而言线性电源就没有以上缺陷，它的纹波可以做的很小（5mV以下）。对于电源效率和安装体积有要求的地方用开关电源为佳，对于电磁干扰和电源纯净性有要求的地方（例如电容漏电检测）多选用线性电源。另外当电路中需要作隔离的时候现在多数用DC－DC来做对隔离部分供电（DC-DC从其工作原理上来说就是关电源）。还有，开关电源中用到的高频变压器可能绕制起来比较麻烦。 开关电源就是用通过电路控制开关管进行高速的道通与截止．将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！转华为高频交流电的原因是高频交流在变压器变压电路中的效率要比５０Hz高很多．所以开关变压器可以做的很小，而且工作时不是很热！！成本很低．如果不将５０Hz变为高频那开关电源就没有意义！！开关变压器也不神秘．就是一个普通的变压器！这就是开关电源。 开关电源，是通过电子技术实现的，主要环节：整流成直流电——逆变成所需电压的交流电（主要来调整电压）——再经过整流成直流电压输出。 开关电源的结构中由于中间没有变压器和散热片，因而体积非常小。同时，开关电源内部都是电子元件，效率高、发热小。虽然，具有电磁干扰等缺点，但现在的屏蔽技术已经非常到位。 开关电源大体可以分为隔离和非隔离两种,隔离型的必定有开关变压器,而非隔离的未必 一定有。 简单地说,开关电源的工作原理是: 1.交流电源输入经整流滤波成直流; 2.通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上; 3.开关变压器次级感应出高频电压,经整流滤波供给负载; 4.输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的. 交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的 干扰;在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高;开关变
(PDU与网络电源控制器的PK战)
网络电源控制器与PDU的PK战 随着信息时代的不继发展，服务器托管已成为IT圈内热门行业。越来越多的企业更愿意将自己公司的服务器交给服务托管运营商，也就是圈内常提到的IDC机房。 如今的IDC机房在电力安全方面特别注重，那么我们今天就来说说电力的重要设备插线板。说起这个词也许有人会联想到民用插座。不错，目前有些小型机房还在使用这种设备。不过不要忘记这种插座毕竟是民用的，无论在安全性或是在其他性方面，都不适合大规模的用电场所，例如：服务器托管机房。 而IDC机房所使的电源插座又有哪些呢？这正是笔者想要说的主要内容——PDU与网络电源控制器。下面笔者将为您逐一介绍： PDU：名为电源分配单元（Power Distribution Unit）是专为机柜式安装的电气设备提供电力分配而设计的产品，拥有不同的功能、安装方式和不同插位组合的多种系列规格，能为不同的电源环境提供适合的机架式电源分配解决方案。PDU的应用，可使机柜中的电源分配更加整齐、可靠、安全、专业和美观，并使得机柜中电源的维护更加便利和可靠。 网络电源控制器：又称智能PDU，远程电源管理设备，智能电源分配单元，是智能化管理的新一代机房电源设备，它不仅涵盖了PDU的各种优点，而且对每个插头赋予可管理性。最重要的一点还是它的远程控制特性，使用户通过WEB网络就能实现对服务器远程管理。这于网络管理员来说是一个很不错的助手，很大程度地将服务器资源的管理权最大程度的交给了用户，服务商也不需要整天为了客户和服务器的问题而疲于奔命，对用户和服务商减少了麻烦。对于智能方面，傲视恒安公司有着独特的设计，特有重要条件触发任务，可以预先对各种服务进行设置（如：web服务、mail服务、POP3服务、FTTP服务等），不存在遗忘和人为出错现象。精致的液晶显示屏使您随时关注服务器的工作状态（如：温度、湿度、电流、电压等）。 安全性与智能性： 安全是电力设备最重要衡量标准，在这方面网络电源控制器和PDU都有很好的表现，各自不甘示弱，安全问题不可忽视的道理尽人皆知。而要说智能还是网络电源控制器的特点。 （1）远程管理：通过TCP/IP方式进行管理，用户可以在地球上任何地点，轻松的重新启动和管理控制数据中心和机房的设备。 （2）管理控制：用户可在一个集中界面上对所能权限管理控制的服务器或其它数据设备进行状态查看或控制等管理。 （3）时故障监控、记录、报警：可测量电压、电流、温度、湿度；电压和电流传感器内置。电压、电流、温度、湿度超出设定范围蜂鸣器鸣叫提醒（本地告警）
正激变压器开关电源的优缺点
正激式变压器开关电源的优缺点 2010年04月08日 15:18 电源网作者：陶显芳用户评论（0） 关键字：变压器(453)开关(111)正激式(3) 正激式变压器开关电源的优缺点 为了表征各种电压或电流波形的好坏，一般都是拿电压或电流的幅值、平均值、有效值、一次谐波等参量互相进行比较。在开关电源之中，电压或电流的幅值和平均值最直观，因此，我们用电压或电流的幅值与其平均值之比，称为脉动系数S；也有人用电压或电流的有效值与其平均值之比，称为波形系数K。 因此，电压和电流的脉动系数Sv、Si以及波形系数Kv、Ki分别表示为： Sv = Up/Ua ——电压脉动系数（1-84） Si = Im/Ia ——电流脉动系数（1-85） Kv =Ud/Ua ——电压波形系数（1-86） Ki = Id/Ia ——电流波形系数（1-87） 上面4式中，Sv、Si、Kv、Ki分别表示：电压和电流的脉动系数S，和电压和电流的波形系数K，在一般可以分清楚的情况下一般都只写字母大写S或K。脉动系数S和波形系数K都是表征电压或者电流好坏的指标，S和K的值，显然是越小越好。S和K的值越小，表示输出电压和电流越稳定，电压和电流的纹波也越小。 正激式变压器开关电源正好是在变压器的初级线圈被直流电压激励时，变压器的次级线圈向负载提供功率输出，并且输出电压的幅度是基本稳定的，此时尽管输出功率不停地变化，但输出电压的幅度基本还是不变，这说明正激式变压器开关电源输出电压的瞬态控制特性相对来说比较好；只有在控制开关处于关断期间，功率输出才全部由储能电感和储能电容两者同时提供，此时输出电压虽然受负载电流的影响，但如果储能电容的容量取得比较大，负载电流对输出电压的影响也很小。 另外，由于正激式变压器开关电源一般都是选取变压器输出电压的一周平均值，储能电感在控制开关接通和关断期间都向负载提供电流输出，因此，正激式变压器开关电源的负载能力相对来说比较强，输出电压的纹波比较小。如果要求正激式变压器开关电源输出电压有较大的调整率，在正常负载的情况下，控制开关的占空比最好选取在0.5左右，或稍大于0.5，此时流过储能滤波电感的电流才是连续电流。当流过储能滤波电感的电流为连续电流时，负载能力相对来说比较强。
开关电源中变压器的八种检测方法
开关电源中变压器的八种检测方法 1、通过观察变压器的外貌来检查其是否有明显异常现象。如线圈引线是否断裂、脱焊、绝缘材料是否有烧焦痕迹、铁心紧固螺杆是否有松动、硅钢片有 无锈蚀、绕组线圈是否有外露等。 2、绝缘性测试。用万用表R×10k挡分别测量铁心与初级，初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值，万用表指针均 应指在无穷大位置不动。否则，说明变压器绝缘性能不良。 3、线圈通断的检测。将万用表置于R×1挡，测试中，若某个绕组的电阻 值为无穷大，则说明此绕组有断路性故障。 4、判别初、次级线圈。电源变压器初级引脚和次级引脚一般都是分别从两侧引出的，并且初级绕组多标有220V字样，次级绕组则标出额定电压值，如 15V、24V、35V等。再根据这些标记进行识别。 5、空载电流的检测。 a、直接测量法。将次级所有绕组全部开路，把万用表置于交流电流挡 (500mA，串入初级绕组。当初级绕组的插头插入220V交流市电时，万用表所指示的便是空载电流值。此值不应大于变压器满载电流的10%～20%。一般常见电 子设备电源变压器的正常空载电流应在100mA左右。如果超出太多，则说明变 压器有短路性故障。 b、间接测量法。在变压器的初级绕组中串联一个10？/5W的电阻，次级仍全部空载。把万用表拨至交流电压挡。加电后，用两表笔测出电阻R两端的电 压降U，然后用欧姆定律算出空载电流I空，即I空=U/R。F？空载电压的检测。将电源变压器的初级接220V市电，用万用表交流电压接依次测出各绕组的空载电压值(U21、U22、U23、U24)应符合要求值，允许误差范围一般为：高压绕组 ≤±10%，低压绕组≤±5%，带中心抽头的两组对称绕组的电压差应≤±2%。 6、一般小功率电源变压器允许温升为40℃～50℃，如果所用绝缘材料质 量较好，允许温升还可提高。 7、检测判别各绕组的同名端。在使用电源变压器时，有时为了得到所需的次级电压，可将两个或多个次级绕组串联起来使用。采用串联法使用电源变压
无线传感器网络综合整理
无线传感器网络 1无线传感器网络简介 WSN是wireless sensor network的简称，即无线传感器网络。 无线传感器网络就是由部署在监测区域内大量的廉价微型传感器节点组成，通过无线通信方式形成的一个多跳的自组织的网络系统，其目的是协作地感知、采集和处理网络覆盖区域中被感知对象的信息，并发送给观察者。传感器、感知对象和观察者构成了无线传感器网络的三个要素。 WSNs网络体系结构如图所示。数量巨大的传感器节点以随机散播或者人工放置的方式部署在监测区域中，通过自组织方式构建网络。由传感器节点监测到的区域内数据经过网络内节点的多跳路由传输最终到达汇聚节点（Link节点），数据有可能在传输过程中被多个节点执行融合和压缩，最后通过卫星、互联网或者无线接入服务器达到终端的管理节点。用户可以通过管理节点对WSNs进行配置管理、任务发布以及安全控制等反馈式操作。 图1.1 传感器节点 功能：采集、处理、控制和通信等 网络功能：兼顾节点和路由器
图1.2 Sink节点 功能：连接传感器网络与Internet等外部网络，实现两种协议栈之间的通信协议转换，发布管理节点的监测任务，转发收集到的数据。 特点：连续供电、功能强、数量少等 2无线传感器网络特点 2.1硬件资源有限 受体积成本限制，传感器节点的硬件资源有限，其计算能力、存储能力相对较弱。 2.2电源容量受限 通常传感器节点投放在不适合电源不补给的恶劣环境和无人区，所以仅靠电池供电。 2.3对等网络 各传感器地位平等，没有固定的中心节点，是一种对等网络。 2.4多跳路由 网络数据的传送往往采用多跳转发的方式。 2.5动态拓扑 无线传感器网络的拓扑是动态变化的，因为无线传感器的节点是移动，数量是变化的（主动和被动变化）。
电脑开关电源控制器
CG8010DX 电脑开关电源控制器 概述： CG8010是应用于开关电源方面的有完整保护功能的PWM（脉宽调制）控制电路，主要用于台式PC(个人电脑)的开关电源部分。CG8010包括如下不同的功能: 过压保护﹑欠压保护﹑电源正常输出（PGO）﹑远程开/关控制等。只需少量外接器件就可以实现个人电脑的开关电源部分所有功能。 特性： ● 完整的PWM控制和保护功能 ● 3.3V/5V/12V/PT 过压保护 ● 3.3V/5V/12V 欠压保护 ● 280ms 电源正常输出 延时 ● PG开漏输出 ● PWM开漏输出 ● 280ms 欠压保护延时 ● 远程开/关控制 ● 软启动功能 ● DIP16封装 管脚图：(DIP16) 脚位说明： 脚位名称类型功能 1 V33 输入 3.3V过压、欠压检测输入 2 V5 输入 5V过压、欠压检测输入 3 V12 输入 12V过压、欠压检测输入 4 PT 输入额外的过压保护输入 5 GND 电源地 6 RT 输出通过外接电阻（120K?）实现振荡频率
7 C1 输出 PWM 开漏输出1 8 C2 输出 PWM 开漏输出2 9 REM 输入远程开/关机输入 REM为低电平，表示开关电源开机； REM为高电平，表示开关电源关机。 10 SS 输出通过外接电容实现软启动 11 PG 输出电源正常信号(POWER GOOD)输出 当PG为高电平时,电源正常(漏极开路)； 当PG为低电平时,电源不正常(漏极开路)。 12 DET 输入额外的保护输入端 13 VCC 电源电源 14 OPOUT 输出误差放大器的输出端 15 OPNEGIN 输入误差放大器的反向输入端 16 VADJ 输入误差放大器的正向输入端 内部框图： 极限值：（VCC=5.5V） 符 号 参 数 极限值 单 位 VCC管脚13的直流输入电压 5.5 V Vcc1，Vcc2 管脚C1,C2的输出电压 5.5 V Icc1，Icc2 管脚C1,C2的输出电流 200 mA PD 功耗 200 mW Topr 工作的环境温度 -10～+70 ℃ Tstg 储存温度 -65～+150 ℃
(完整版)开关电源与线性电源区别
是直流电按要求不同使用不同,线性电源最好他输出的是线性直流电,可以用在要求高的场合,开关电源次之,他是由很高的开关速度的变压器和开关管,特点是重量小,容量大,输出质量高,相控电原用在要求不高,电流特大的场合 线性电源，开关电源区别 线性电源的调整管工作在放大状态，因而发热量大，效率低（35%左右），需要加体积庞大的散热片，而且还需要同样也是大体积的工频变压器，当要制作多组电压输出时变压器会更庞大。 开关电源的调整管工作在饱和和截至状态，因而发热量小，效率高（75％以上）而且省掉了大体积的变压器。但开关电源输出的直流上面会叠加较大的纹波（50mV at 5V output typical），在输出端并接稳压二极管可以改善，另外由于开关管工作是会产生很大的尖峰脉冲干扰，也需要在电路中串连磁珠加以改善。相对而言线性电源就没有以上缺陷，它的纹波可以做的很小（5mV以下）。 对于电源效率和安装体积有要求的地方用开关电源为佳，对于电磁干扰和电源纯净性有要求的地方（例如电容漏电检测）多选用线性电源。另外当电路中需要作隔离的时候现在多数用DC－DC来做对隔离部分供电（DC-DC从其工作原理上来说就是开关电源）。还有，开关电源中用到的高频变压器可能绕制起来比较麻烦 开关电源和线性电源在内部结构上是完全不一样的，开关电源顾名思义有开关动作，它利用变占空比或变频的方法实现不同的电压，实现较为复杂，最大的优点是高效率，一般在90％以上，缺点是文波和开关噪声较大，适用于对文波和噪声要求不高的场合；而线性电源没有开关动作，属于连续模拟控制，内部结构相对简单，芯片面积也较小，成本较低，优点是成本低，文波噪声小，最大的缺点是效率低。它们各有有缺点在应用上互补共存！ 一、线性电源的原理： 线性电源主要包括工频变压器、输出整流滤波器、控制电路、保护电路等。线性电源是先将交流电经过变压器变压，再经过整流电路整流滤波得到未稳定的直流电压，要达到高精度的直流电压，必须经过电压反馈调整输出电压，这种电源技术很成熟，可以达到很高的稳定度，波纹也很小，而且没有开关电源具有的干扰与噪音。但是它的缺点是需要庞大而笨重的变压器，所需的滤波电容的体积和
变压器开关电源致命原理
变压器开关电源致命原理 在Toff期间，控制开关K关断，流过变压器初级线圈的电流突然为0。由于变压器初级线圈回路中的电流产生突变，而变压器铁心中的磁通量不能突变，因此，必须要求流过变压器次级线圈回路的电流也跟着突变，以抵消变压器初级线圈电流突变的影响，要么，在变压器初级线圈回路中将出现非常高的反电动势电压，把控制开关或变压器击穿。 如果变压器铁心中的磁通ф产生突变，变压器的初、次级线圈就会产生无限高的反电动势，反电动势又会产生无限大的电流，而电流在线圈中产生的磁力线又会抵制磁通的变化，因此，变压器铁心中的磁通变化，最终还是要受到变压器初、次级线圈中的电流来约束的。 因此，在控制开关K关断的Toff期间，变压器铁心中的磁通主要由变压器次级线圈回路中的电流来决定，即： e2 =-N2*dф/dt =-L2*di2/dt = i2R —— K关断期间 (1-64) 式中负号表示反电动势e2的极性与(1-62)式中的符号相反，即：K接通与关断时变压器次级线圈产生的感应电动势的极性正好相反。对(1-64)式阶微分方程求解得： 式中C为常数，把初始条件代入上式，就很容易求出C，由于控制开关K由接通状态突然转为关断时，变压器初级线圈回路中的电流突然为0，而变压器铁心中的磁通量不能突变，因此，变压器次级线圈回路中的电流i2一定正好等于控制开关K接通期间的电流i2(Ton+)，与变压器初级线圈回路中励磁电流被折算到变压器次级线圈回路电流之和。所以(1-65)式可以写为： (1-66)式中，括弧中的第一项表示变压器次级线圈回路中的电流，第二项表示变压器初级线圈回路中励磁电流被折算到变压器次级线圈回路的电流。 图1-16-a单激式变压器开关电源输出电压uo等于： (1-68)式中的Up-就是反击式输出电压的峰值，或输出电压最大值。由此可知，在控制开关K关断瞬间，当变压器次级线圈回路负载开路时，变压器次级线圈回路会产生非常高的反电动势。理论上需要时间t等于无限大时，变压器次级线圈回路输出电压才为0，但这种情况一般不会发生，因为控制开关K的关断时间等不了那么长。 从(1-63)和(1-67)式可以看出，开关电源变压器的工作原理与普通变压器的工作原理是不一样的。当开关电源工作于正激时，开关电源变压器的工作原理与普通变压器的工作原理基本相同;当开关电源工作于反激时，开关电源变压器的工作原理相当于一个储能电感。 如果我们把输出电压uo的正、负半波分别用平均值Upa、Upa-来表示，则有： 分别对(1-71)和(1-72)两式进行积分得： 由此我们可以求得，单激式变压器开关电源输出电压正半波的面积与负半波的面积完全相等，即： Upa×Ton = Upa-×Toff —— 一个周期内单激式输出 (1-75) (1-75)式就是用来计算单激式变压器开关电源输出电压半波平均值Upa和Upa-的表达式。
无线传感器网络的应用研究
1武警部队监控平台架构介绍与设计 1.1监控系统的系统结构 基站监控系统的结构组成如上图所示，主要由三个大的部分构成，分别是监控中心、监控站点、监控单元。整个系统从资金、功能以及方便维护性出发，我们采用了干点加节点方式的监控方法。 监控中心（SC）：SC的定义是指整个系统的中心枢纽点，控制整个分监控站，主要的功能是起管理作用和数据处理作用。一般只在市级包括（地、州）设置相应的监控中心，位置一般在武警部队的交换中心机房内或者指挥中心大楼内。 区域监控中心（SS）：又称分点监控站，主要是分散在各个更低等级的区县，主要功能是监控自己所负责辖区的所有基站。对于固话网络，区域监控中心的管辖范围为一个县/区；移动通信网络由于其组网不同于固话本地网，则相对弱化了这一级。区域监控中心SS的机房内的设备配置与SC的差不多，但是不同的是功能不同以及SS的等级低于SC,SS的功能主要是维护设备和监控。 监控单元（SU）：是整个监控系统中等级最低的单元了，它的功能就是监控并且起供电，传输等等作用，主要由SM和其他供电设备由若干监控模块、辅助设备构成。SU侧集成有无线传感网络微设备，比如定位设备或者光感，温感设备等等。 监控模块（SM）：SM是监控单元的组成部分之一，主要作用监控信息的采集功能以及传输，提供相应的通信接口，完成相关信息的上传于接收。
2监控系统的分级管理结构及监控中心功能 基站监控系统的组网分级如果从管理上来看，主要采用两级结构：CSC集中监控中心和现场监控单元。CSC主要设置在运营商的枢纽大楼，主要功能为数据处理，管理远程监控单元，对告警信息进行分类统计，可实现告警查询和存储的功能。一般管理员可以在CSC实现中心调度的功能，并将告警信息进行分发。而FSU一般针对具体的某一个基站，具体作用于如何采集数据参数并进行传输。CSC集中监控中心的需要对FSU采集的数据参数进行报表统计和分析，自动生产图表并为我们的客户提供直观，方便的可视化操作，为维护工作提供依据，维护管理者可以根据大量的分析数据和报表进行快速反应，以最快的速度发现网络的故障点和优先处理点，将人力资源使用在刀刃上。监控中心CSC系统的功能中，还有维护管理类，具体描述如下： 1）实时报警功能 该系统的报警功能是指发现机房里的各种故障后，通过声音，短信，主界面显示的方式及时的上报给操作者。当机房内的动力环境，空调，烟感，人体红外等等发生变量后，这些数据通过基站监控终端上传到BTS再到BSC。最后由数据库进行分类整理后存储到SQLSEVRER2000中。下面介绍主要的几种报警方式： 2)声音报警 基站发生告警后，系统采集后，会用声卡对不一样的告警类别发出对应的语音提示。比如：声音的设置有几种，主要是以鸣叫的长短来区分的。为便于引起现场维护人员的重视紧急告警可设置为长鸣，不重要的告警故障设置为短鸣。这样一来可以用声音区分故障的等级，比方某地市的中心交换机房内相关告警声音设置，它的开关电源柜当平均电流达到40AH的时候，提示声音设置为长鸣，并立即发生短信告警工单。如果在夜晚机房无人值守的情况下：
无线传感器网络节点介绍
基于系统集成技术的节点类型和特点 在节点的功能设计和实现方面，目前常用的节点均为采用分立元器件的系统集成技术。已出现的多种节点的设计和平台套件，在体系结构上有相似性，主要区别在于采用了不同的微处理器，如AVR系列和MSP430系列等；或者采用了不同的射频芯片或通信协议，比如采用自定义协议、802.11协议、ZigBee[1]协议、蓝牙协议以及UWB通信方式等。典型的节点包括Berkeley Motes [2，3], Sensoria WINS[4], MIT μAMPs [5], Intel iMote [6], Intel XScale nodes [7], CSRIO研究室的CSRIO节点[8]、Tmote [9]、ShockFish公司的TinyNode[10]、耶鲁大学的XYZ节点[11] 、smart-its BTNodes[12]等。国内也出现诸多研究开发平台套件，包括中科院计算所的EASI系列[13-14]，中科院软件所、清华大学、中科大、哈工大、大连海事大学等单位也都已经开发出了节点平台支持网络研究和应用开发。 这些由不同公司以及研究机构研制的无线节点在硬件结构上基本相同，包括处理器单元、存储器单元、射频单元，扩展接口单元、传感器以及电源模块。其中，核心部分为处理器模块以及射频通信模块。处理器决定了节点的数据处理能力和运行速度等，射频通信模块决定了节点的工作频率和无线传输距离，它们的选型能在很大程度上影响节点的功能、整体能耗和工作寿命。 目前问世的传感节点（负责通过传感器采集数据的节点）大多使用如下几种处理器：ATMEL公司AVR系列的ATMega128L处理器，TI公司生产的MSP430系列处理器，而汇聚节点（负责会聚数据的节点）则采用了功能强大的ARM处理器、8051内核处理器、ML67Q500x系列或PXA270处理器。这些处理器的性能综合比较见表1。 表1、无线传感器网络节点中采用的处理器性能比较
常用开关电源芯片大全
常用开关电源芯片大全 第1章DC-DC电源转换器/基准电压源 1.1 DC-DC电源转换器 1.低噪声电荷泵DC-DC电源转换器AAT3113/AAT3114 2.低功耗开关型DC-DC电源转换器ADP3000 3.高效3A开关稳压器AP1501 4.高效率无电感DC-DC电源转换器FAN5660 5.小功率极性反转电源转换器ICL7660 6.高效率DC-DC电源转换控制器IRU3037 7.高性能降压式DC-DC电源转换器ISL6420 8.单片降压式开关稳压器L4960 9.大功率开关稳压器L4970A 10.1.5A降压式开关稳压器L4971 11.2A高效率单片开关稳压器L4978 12.1A高效率升压/降压式DC-DC电源转换器L5970 13.1.5A降压式DC-DC电源转换器LM1572 14.高效率1A降压单片开关稳压器LM1575/LM2575/LM2575HV 15.3A降压单片开关稳压器LM2576/LM2576HV 16.可调升压开关稳压器LM2577 17.3A降压开关稳压器LM2596 18.高效率5A开关稳压器LM2678 19.升压式DC-DC电源转换器LM2703/LM2704 20.电流模式升压式电源转换器LM2733 21.低噪声升压式电源转换器LM2750 22.小型75V降压式稳压器LM5007 23.低功耗升/降压式DC-DC电源转换器LT1073 24.升压式DC-DC电源转换器LT1615 25.隔离式开关稳压器LT1725 26.低功耗升压电荷泵LT1751
27.大电流高频降压式DC-DC电源转换器LT1765 28.大电流升压转换器LT1935 29.高效升压式电荷泵LT1937 30.高压输入降压式电源转换器LT1956 31.1.5A升压式电源转换器LT1961 32.高压升/降压式电源转换器LT3433 33.单片3A升压式DC-DC电源转换器LT3436 34.通用升压式DC-DC电源转换器LT3460 35.高效率低功耗升压式电源转换器LT3464 36.1.1A升压式DC-DC电源转换器LT3467 37.大电流高效率升压式DC-DC电源转换器LT3782 38.微型低功耗电源转换器LTC1754 39.1.5A单片同步降压式稳压器LTC1875 40.低噪声高效率降压式电荷泵LTC1911 41.低噪声电荷泵LTC3200/LTC3200-5 42.无电感的降压式DC-DC电源转换器LTC3251 43.双输出/低噪声/降压式电荷泵LTC3252 44.同步整流/升压式DC-DC电源转换器LTC3401 45.低功耗同步整流升压式DC-DC电源转换器LTC3402 46.同步整流降压式DC-DC电源转换器LTC3405 47.双路同步降压式DC-DC电源转换器LTC3407 48.高效率同步降压式DC-DC电源转换器LTC3416 49.微型2A升压式DC-DC电源转换器LTC3426 50.2A两相电流升压式DC-DC电源转换器LTC3428 51.单电感升/降压式DC-DC电源转换器LTC3440 52.大电流升/降压式DC-DC电源转换器LTC3442 53.1.4A同步升压式DC-DC电源转换器LTC3458 54.直流同步降压式DC-DC电源转换器LTC3703 55.双输出降压式同步DC-DC电源转换控制器LTC3736 56.降压式同步DC-DC电源转换控制器LTC3770
无线传感器网络应用系统介绍
无线传感器网络应用系统介绍 无线传感器网络是由部署在监测区域内部或附近的大量廉价的、具有通信、感测及计算能力的微型传感器节点通过自组织构成的“智能”测控网络[1][2]。无线传感器网络在军事、农业、环境监测、医疗卫生、工业、智能交通、建筑物监测、空间探索等领域有着广阔的应用前景和巨大的应用价值，被认为是未来改变世界的十大技术之一、全球未来四大高技术产业之一。 目前，国内外众多研究机构都已开展了无线传感器网络技术及其应用的相关研究。本文主要针对无线传感器网络技术在不同领域的应用情况及未来发展趋势和制约因素进行介绍。 无线传感器网络概述 传感器节点可以完成环境监测、目标发现、位置识别或控制其他设备的功能；此外还具有路由、转发、融合、存储其他节点信息等功能。 网关负责连接无线传感器网络和外部网络的通信，实现两种网络通信协议之间的转换，发送控制命令到传感器网络内部节点，以及传送节点的信息到服务器。 服务器用于接收监测区域的数据，用户可远程访问服务器，从而获得监测区域内监测目标的状态以及节点和设备的工作情况。 无线传感器网络通常具有如下主要特点： (1)自组织。传感器网络系统的节点具有自动组网的功能，节点间能够相互通信协调工作。 (2)多跳路由。节点受通信距离、功率控制或节能的限制，当节点无法与网关直接通信时，需要由其他节点转发完成数据的传输，因此网络数据传输路由是多跳的。 (3)动态网络拓扑。在某些特殊的应用中，无线传感器网络是移动的，传感器节点可能会因能量消耗完或其他故障而终止工作，这些因素都会使网络拓扑发生变化。 (4)节点资源有限。节点微型化要求和有限的能量导致了节点硬件资源的有限性。 无线传感器网络应用现状
开关电源原理与设计 连载13 正激式变压器开关电源
开关电源原理与设计连载13 正激式变压器开关电源 1-6．正激式变压器开关电源 正激式变压器开关电源输出电压的瞬态控制特性和输出电压负载特性，相对来说比较好，因此，工作比较稳定，输出电压不容易产生抖动，在一些对输出电压参数要求比较高的场合，经常使用。 1-6-1．正激式变压器开关电源工作原理 所谓正激式变压器开关电源，是指当变压器的初级线圈正在被直流电压激励时，变压器的次级线圈正好有功率输出。
图1-17是正激式变压器开关电源的简单工作原理图，图1-17中Ui是开关电源的输入电压，T是开关变压器，K是控制开关，L是储能滤波电感，C是储能滤波电容，D2是续流二极管，D3是削反峰二极管，R是负载电阻。在图1-17中，需要特别注意的是开关变压器初、次级线圈的同名端。如果把开关变压器初线圈或次级线圈的同名端弄反，图1-17就不再是正激式变压器开关电源了。 我们从（1-76）和（1-77）两式可知，改变控制开关K的占空比D，只能改变输出电压（图1-16-b中正半周）的平均值Ua ，而输出电压的幅值Up不变。因此，正激式变压器开关电源用于稳压电源，只能采用电压平均值输出方式。 图1-17中，储能滤波电感L和储能滤波电容C，还有续流二极管D2，就是电压平均值输出滤波电路。其工作原理与图1-2的串联式开关电源电压滤波输出电路完全相同，这里不再赘述。关于电压平均值输出滤波电路的详细工作原理，请参看“1-2．串联式开关电源”部分中的“串联式开关电源电压滤波输出电路”内容。 正激式变压器开关电源有一个最大的缺点，就是在控制开关K关断的瞬间开关电源变压器的初、次线圈绕组都会产生很高的反电动势，这个反电动势是由流过变压器初线圈绕组的励磁电流存储的磁能量产生的。因此，在图1-17中，为了防止在控制开关K关断瞬间产生反电动势击穿开关器件，在开关电源变压器中增加一个反电动势能量吸收反馈线圈N3绕组，以及增加了一个削反峰二极管D3。
开关电源变压器基础知识
开关电源变压器基础知识 开关电源变压器现代电子设备对电源的工作效率、体积 以及安全要求等技术性能指标越来越高，在开关电源中决定这些技术性能指标的诸多因素中，基本上都与开关变压器的技术指标有关。开关电源变压器是开关电源中的关键器件，因此，在这一节中我们将非常详细地对与开关电源变压器相关的诸多技术参数进行理论分析。在分析开关变压器的工作原理的时候，必然会涉及磁场强度H和磁感应强度B以及磁 通量等概念，为此，这里我们首先简单介绍它们的定义和概念。在自然界中无处不存在电场和磁场，在带电物体的周围必然会存在电场，在电场的作用下，周围的物体都会感应带电；同样在带磁物体的周围必然会存在磁场，在磁场的作用 ，周围的物体也都会被感应产生磁通。现代磁学研究表明： 切磁现象都起源于电流。磁性材料或磁感应也不例外，铁磁现象的起源是由于材料内部原子核外电子运动形成的微电流，亦称分子电流，这些微电流的集合效应使得材料对外呈现各种各样的宏观磁特性。因为每一个微电流都产生磁效应，所以把一个单位微电流称为一个磁偶极子。因此，磁场强度的大小与磁偶极子的分布有关。在宏观条件下，磁场强度可以定义为空间某处磁场的大小。我们知道，电场强度的概念是用单位电荷在电场中所产生的作用力来定义的，而在
磁场中就很难找到一个类似于“单位电荷”或“单位磁场”的带磁物质来定义磁场强度，为此，电场强度的定义只好借用流过单位长度导体电流的概念来定义磁场强度，但这个概念本应该是用来定义电磁感应强度的，因为电磁场是可以互相产生感应的。幸好，电磁感应强度不但与流过单位长度导体的电流大小相关，而且还与介质的属性有关。所以，电磁感应强度可以在磁场强度的基础上再乘以一个代表介质属性的系数来表示。这个代表介质属性的系数人们把它称为导磁率。 在电磁场理论中，磁场强度H 的定义为：在真空中垂直于磁场方向的通电直导线，受到的磁场的作用力F 跟电流I 和导线长度的乘积I 的比值，称为通电直导线所在处的磁场强度。或：在真空中垂直于磁场方向的1 米长的导线，通过1 安培的电流，受到磁场的作用力为1 牛顿时，通过导线所在处的磁场强度就是1 奥斯特(Oersted) 。电磁感应强度一般也称为磁感应强度。由于在真空中磁感应强度与磁场强度在数
