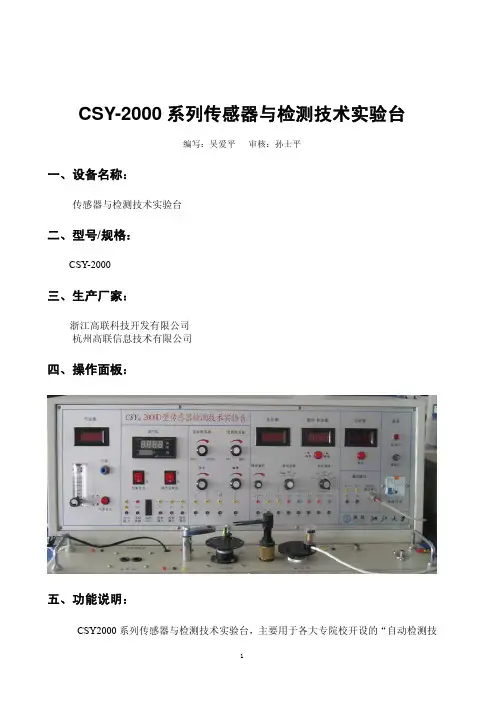

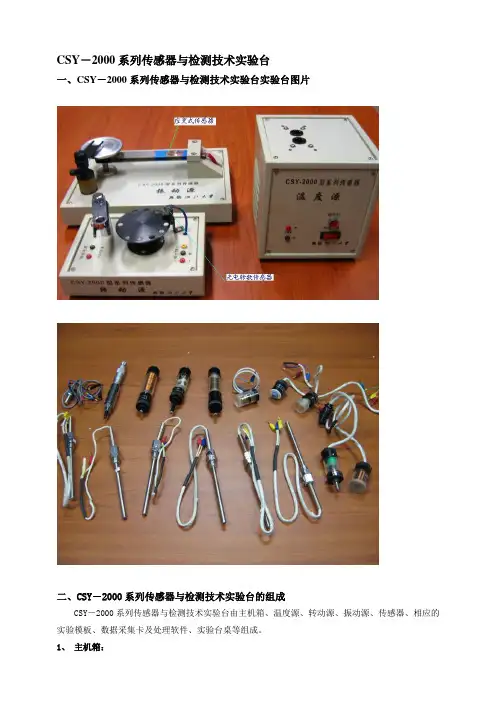

传感器实验台
√实验三电阻式传感器的全桥性能实验
一、实验目的
掌握全桥电路的工作原理和性能。
二、实验所用单元
电阻应变式传感器、调零电桥、差动放大器板、直流稳压电源、数字电压表、位移台架。
三、实验原理及电路
将四个应变片电阻分别接入电桥的四个桥臂，两相邻的应变片电阻的受力方向不同，组成全桥形式的测量电路，转换电路的输出灵敏度进一步提高，非线性得到改善。实验电路图见图3-1，全桥的输出电压U O＝4EKε
四、实验步骤
1、固定好位移台架，将电阻应变式传感器置于位移台架上，调节测微器使其指示15mm左右。将测微器装入位移台架上部的开口处，调节测微器测杆使其与电阻应变式传感器的测杆磁头吸合，然后调节两个滚花螺母使电阻式应变传感器上的两个悬梁处于水平状态，两个滚花螺母固定在开口处上下两侧。
2、将实验箱（实验台内部已连接）面板上的±15V和地端，用导线接到差动放大器上；将放大器放大倍数电位器RP1旋钮（实验台为增益旋钮）顺时针旋到终端位置。
3、用导线将差动放大器的正负输入端连接，再将其输出端接到数字电压表的输入端；按下面板上电压量程转换开关的20V档按键（实验台为将电压量程拨到20V档）；接通电源开关，旋动放大器的调零电位器RP2旋钮，使电压表指示向零趋近，然后换到2V量程，旋动调零电位器RP2旋钮使电压表指示为零；此后调零电位器RP2旋钮不再调节，根据实验适当调节增益电位器RP1。
4、按图3-1接线，将四个应变片接入电桥中，注意相邻桥臂的应变片电阻受力方向必须相反。
+5V
R
r
R
R
R 1R 2
R 4
RP 2
OP07R 3R 4
RP 1
R 5
+15V
-15V 调零电桥
电 阻传感器
差动放大器
4
3
2
18
76
RP
R
V
图3-1 电阻式传感器全桥实验电路
5、调节平衡电位器RP ，使数字电压表指示接近零，然后旋动测微器使表头指示为零，此时测微器的读数视为系统零位。分别上旋和下旋测微器，每次0.4mm ，上下各2mm ，将位移量X 和对应的输出电压值U O 记入下表中。
表 3-1 X(mm) 0 U O (mV)
五、实验报告
1、根据表3-1，画出输入/输出特性曲线)X (f U O ，并且计算灵敏度和非线性误差。
2、全桥测量时，四个应变片电阻是否必须全部一样？
实验十五 光电式传感器的转速测量实验
一、实验目的
1、了解光电式传感器的基本结构。
2、掌握光电式传感器及其转换电路的工作原理。
3、掌握差动变压器的调试方法。
二、实验所用单元
光电式传感器、光电式传感器转换电路板、直流稳压电源、数字电压表、位移台架。
三、实验原理及电路
1、光断续器原理如图15-1所示，一个开口的光耦合器，当开口处被遮住时，光敏三极管接收不到发光二极管的光信号，输出电压为0，否则有电压输出。
+E c +E c
转盘
涂黑圈
光断续器
微型电动机
图15-1 光断续器示意图 图15-2 测速装置示意图
2、图15-2为测速装置示意图，其中微型电动机带动转盘在两个成90度的光继续器的开口中转动，转盘上一半为黑色，另一半透明，转动时，两个光继续器将输出不同相位的方波信号，这两个方波信号经过转换电路中的四个运放器，可输出相位差分别为0°、90°、180°、270°的方波信号，它们的频率都是相同的，其中任意一个方波信号均可输出至频率表显示频率。方波信号经整形电路后可转换为电压信号进行显示。原理如图15-3所示。
3、微型电动机的转速可调，电路图如图15-4所示，调节电位器RP 可输出0～12V 的直流电压。
+15V LE 1A R 3R 1
转换电路0°
90°
180°
270°
+15V -15V
A V 整形电路
数 字电压表
U OUT
+15V LE 2
B
R 2
R 4
B
图15-3 光电传感器实验原理图
LM317VD 1VD 2
VD 3+15V
+
R P
C 1
C 2
M
+
图15-4 电机调速电路图
四、实验步骤
1、固定好位移台架，将光电式传感器置于位移台架上，将传感器上的A 、B 点与转换电路板上的A 、B 点相连；转换电路板上的0～12V 输出接到传感器上；转换电路的输出U OUT 接到数字电压表上；0°输出端接至频率表。
2、接通电源，调节电位器RP 使输出电压从最小逐渐增加到最大，观察数字电压表上显示的电压以及频率表上显示的频率的变化情况。
五、实验报告
怎样根据显示的频率换算出电动机的转速？
实验十七 接近式霍尔传感器实验
一、实验目的
1、掌握开关型集成霍尔传感器及其转换电路的工作原理。
2、了解利用开关型集成霍尔传感器制作接近开关的方法。
二、实验所用单元
霍尔式传感器转换电路板、霍尔电路配套磁钢和铁片（实验十九中的涡流载体）、直流稳压电源、数字电压表、位移台架。
三、实验原理及电路
1、实验电路如图17-1所示。电路主要由三部分组成，第一部分是霍尔集成电路，第二部分是触发器，第三部分是两个非门。当发光二极管亮时，表示有输出信号。
稳压
+5V
R 3
D Q CP R Q VD 2
VD 1R 4R 5
D 1-1
D 1-2
D 2S 1S 2
V
图17-1 霍尔传感器实验原理图
2、对于普通的霍尔接近开关，当磁体靠近时输出状态翻转，磁体离开后状态立即复原。而对于锁存开关，因为增加了数据锁存器，输出状态可以保持，直到有复位信号或磁体再次触发接近开关，开关的状态才会恢复。
四、实验步骤
1、按照图17-1接线。
2、普通接近开关实验
(1) 将S 1断开，霍尔集成电路、R1与VD 1构成普通接近开关，用磁钢的S 极接近霍尔集成电路的有字面，VD 1亮，磁钢远离有字面，VD 1灭。 如果用磁钢的N 极去触发霍尔集成电路，VD 1不亮，说明霍尔集成电路要求磁路系统有方向性。
(2) 将磁钢吸附于装在测微器测杆顶端的铁片上，S 面向下，正对霍尔集成电路。下旋测微器，使磁钢慢慢接近霍尔电路，当VD 1亮时，读出测微器数值X 和输出电压U O ，填入下表中；然后再上旋测微器，使磁钢慢慢远离霍尔电路，直到VD 1灭，再读出此时的X 和U O ，填入下表中，共测5组，分析传感器的复现性。
表 17-1
VD1 亮 灭 亮 灭 亮 灭 亮 灭 亮 灭 X(mm) U O (V)
3、锁存式接近开关实验
将S 1接通，S 2断开（S 2用于提供复位信号），整个系统即构成锁存开关。先将S 2接通，再断开，使触发器复位，用磁钢接近霍尔电路，观察VD 1和VD 2的亮灭情况，再使磁钢离开霍尔电路，观察VD 1和VD 2的亮灭情况，了解锁存开关是怎样锁住状态的。
五、实验报告
1、对于霍尔集成电路，是磁钢接近时触发还是远离时触发？
2、根据表17-1中的一组数据，画出霍尔集成电路的输入/输出特性曲线)X (f U O ，并说明这种曲线表示了开关型霍尔传感器的什么特性，该特性具有什么优点？
3、锁存开关与普通接近开关相比有什么优缺点？
实验十八霍尔传感器的转速测量实验
一、实验目的
了解开关型霍尔传感器用于测量转速的方法。
二、实验所用单元
霍尔传感器探头（内附转换电路）、电机（光电传感器中）、电机调速装备（光电传感器转换电路中）、位移台架、直流稳压电源、数字电压表
三、实验原理及电路
利用开关型霍尔传感器探头对旋转体磁极的明显变化产生脉冲信号，经电路处理即可测量转速。
四、实验步骤
1、固定好位移台架，将霍尔传感器探头装于传感器支架上，将电机放入位移台架的圆孔中，使探头对准电机转盘磁极。
2、霍尔传感器探头的红线接面板上的+5V电源，蓝线接数字电压表输入端，黑线接地。
3、将数字电压表切换开关拨到频率档，调节电机调速旋钮，使电机转动，观察实验现象。
实验二十二涡流式传感器的转速测量实验
一、实验目的
了解涡流式传感器用于测量转速的方法。
二、实验所用单元
涡流传感器探头（内附转换电路）、电机（光电传感器中）、电机调速装备（光电传感器转换电路中）、差动放大器、位移台架、直流稳压电源、数字电压表
三、实验原理及电路
利用涡流式传感器探头对旋转体材质的明显变化产生脉冲信号，经电路处理即可测量转速。
四、实验步骤
1、固定好位移台架，将涡流传感器探头装于传感器支架上，将电机放入位移台架的圆孔中，使探头对准电机转盘磁极。
2、将涡流传感器探头的两根输出信号线接至差动放大器的输入端，差动放大器的输出接至数字电压表的输入端。
3、将数字电压表切换开关拨到频率档，调节电机调速旋钮，使电机转动，观察实验现象。
√实验三十二 光纤传感器的位移特性实验
一、实验目的
1、了解光纤位移传感器的基本结构。
2、掌握光纤传感器及其转换电路的工作原理。
二、实验所用单元
光纤传感器、光纤传感器转换电路板、反射面、位移台架、直流稳压电源、数字电压表
三、实验原理及电路
本实验采用的是导光型多模光纤，它由两束光纤混合成Y 型光纤，探头为半圆分布，一束光纤端部与光源相接发射光束，另一束端部与光电转换器相接接收光束，两光束混合后的端部是工作端即探头。由光源发出的光通过光纤传到端部射出后再被测体反射回来，由另一束光纤接收光信号经光电转换器转换成电压量，该电压的大小取决于反射面与探头的距离。
光纤传感器转换电路如图32-1所示。
Q 1R 2
R 1
R 3
R 4R 5+5V
+5V -5V
+15V
-15V
C 4
DW
R 6
R 8
R 11
C 2
R 9
R 7
RP
R 10
V
OUT
+-
+
-+-
图32-1 光纤传感器转换电路图
四、实验步骤
1、固定好位移台架，将测微器测杆与反射面连接在一起。
2、按照图32-2安装光纤位移传感器，将传感器的插头与转换电路板上的插座相连，并将转换电路板的输出连接至数字电压表上。
光纤探头反射面测微器
光纤位移台架
图32-2 光纤传感器安装示意图
3、调节测微器，使探头与反射面平板接触。接通电源，调节转换电路板上的RP使数字电压表指示为零，并记录此时的测微器读数。
4、旋转测微器，反射面离开探头，每隔0.1mm读取一次输出电压值，将电压与位移记入下表中，共记10组数据。
表32-1
X(mm)
U O(V)
五、实验报告
1、根据表32-1中的实验数据，画出光纤位移传感器的位移特性，并求出拟合曲线的方程。
2、本实验中光纤位移实验系统的灵敏度与哪些因素有关？
√实验三十五 压阻式压力传感器的特性实验
一、实验目的
1、了解扩散硅压阻式传感器测量压力的方法。
2、掌握扩散硅压阻式传感器及其转换电路的工作原理。
二、实验所用单元
压阻式压力传感器、压阻式压力传感器转换电路板、橡皮气囊、储气箱、三通连接导管、压力表、位移台架、直流稳压电源、数字电压表
三、实验原理及电路
扩散硅式压阻式压力传感器，在单晶硅的基片扩散出P 型或N 型电阻条，接成电桥。在压力作用下根据半导体的压阻效应，基片产生应力，电阻条的电阻率产生变化，引起电阻的变化，将这一变化引入测量电路，通过输出电压可以测量出其所受的压力大小。测量电路图35-1所示，其中RP 1用于调节放大倍数，RP 2用于调节零点。
+15V
-15V
R 9
R 7
R 10
OUT
+5V
321
4
R 1RP 1
RP 2
R 8
R 11
R 5
R 3R 6
R 4
R 2
+-
+-
+-
+-
V
图35-1 压力传感器实验电路图
四、实验步骤
1、固定好位移台架，将压力传感器放在台架的圆孔中。
2、将压力传感器上的插头连接至转换电路板上的插座。转换电路板的输出连接至数字电压表。
3、按照图35-2连接管路。
储气箱
传感器
处理电路
电压表
图35-2 压力传感器实验系统示意图
4、打开橡皮囊上的单向阀，接通电源，调节转换电路板上的RP 2使输出电压为零。
5、拧紧单向阀，轻按加压皮囊，注意不要用力过大，使压力表显示100mmHg ，调节RP 1使输出电压为10V 。
6、重复步骤4和步骤5，使得压力为0时输出电压为0V ，压力为100mmHg 时，输出电压为10V 。
7、打开单向阀，开始加压，每上升10mmHg 读取输出电压，并记入下表中。
表 35-1
P(mmHg) U O (V)
五、实验报告
1、根据表35-1的实验数据，画出压力传感器的特性曲线，并计算精度与非线性误差。
2、如果测量真空度，需要对本实验装置进行怎样的改进？
√实验三十七 超声波传感器的位移特性实验
一、实验目的
1、了解超声波在介质中的传播特性。
2、了解超声波传感器测量距离的原理与结构。
3、掌握超声波传感器及其转换电路的工作原理。
二、实验所用单元
超声波发射探头、超声波接收传感器、超声波传感器转换电路板、反射挡板、振动台、直流稳压电源、数字电压表
三、实验原理及电路
超声波传感器由发射探头与接收传感器及相应的测量电路组成。超声波是在听觉阈值以外的声波，其频率范围在20KHz 至60KHz 之间，超声波在介质中可以产生三种形式的振荡波：横波、纵波和表面波。本实验以空气为介质，用纵波测量距离。发射探头发出40KHz 的超声波，在空气中传播速度为344m/s ，当超声波在空气中碰到不同介面时会产生一个反射波和折射波，其中反射由接收传感器输入测量电路，测量电路可以计算机超声波从发射到接收之间的时间差，从而得到传感器与反射面的距离。
本实验原理图如图37-1所示。
发射电路
接收电路
VT
VR
VE
闸门电路+5V
VO 1
滤波电路
VO 2
+15V
-15V
V
图37-1 超声波传感器实验原理图
四、实验步骤
1、按照图37-1连线。
2、在距离超声波传感器20～30cm（0～20cm左右为超声波测量盲区）处放置反射挡板，接通电源，调节发射探头与接收传感器间的距离（约10～15cm）与角度，使得在改变挡板位置时输出电压能够变化。
3、平行移动反射挡板，每次增加5cm，读取输出电压，记入下表中。
表37-1
X(cm)
U O(V)
五、实验报告
1、根据表37-1的实验数据画出超声波传感器的特性曲线，并计算机其灵敏度。
2、本实验中的超声波传感器的特性是否是线性的？为什么？其线性度受到什么因素的影响？
