正确选择减速调速电机额定功率的方法要点

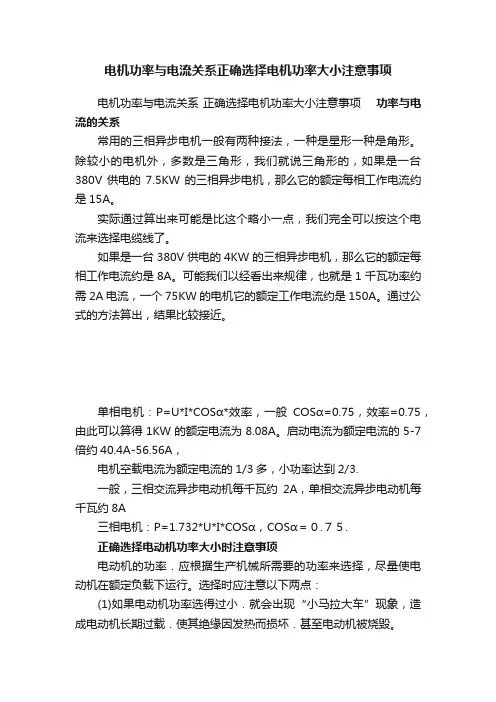

正确选择减速调速电机额定功率的方法

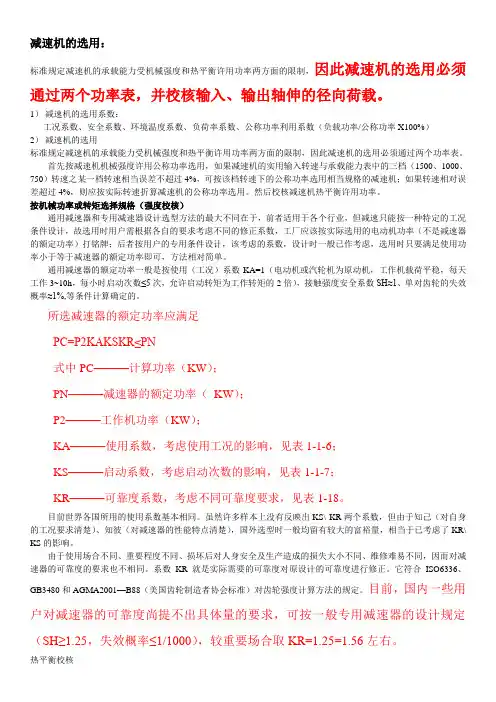

减速调速电机的额定功率大小必须根据被驱动的负载所需的功率来决定.如果减速调速电机的额定功率选得过小,就会导致减速调速电机起动困难,如果勉强起动工作,也会由于电流超过额定值而会导致减速调速电机过热甚至烧毁.如果减速调速电机的额定功率选得过大,形成“大马拉小车”,虽然能保证生产机械正常运行,但由于减速调速电机长期处于轻载状态,不仅会造成资金和材料的浪费,而且减速调速电机的效率和功率因数都较低,从而白白浪费了电力.
三相异步减速调速电机功率因数和效率随负荷变化情况负荷空载1/4负载1/2负载3/4负载满负载
功率因数0.2 0.5 0.77 0.85 0.89 效率0 0.78 0.85 0.88 0.875
有表可知,减速调速电机带3/4负载时的效率和功率因数都较高.因此,减速调速电机额定功率选得比负载功率稍大较好.目前生产的大部分生产机械都注明了需要配用多大功率的减速调速电机,可以直接按其要求选用.
减速调速电机的额定功率是根据它的发热情况来选择的.在容许的温度范围以内,减速调速电机的绝缘材料的使用寿命一般约为15～25年.如果温度超过了容许值范围,就会使减速调速电机的使用寿命缩短.由于减速调速电机发热情况与负载的大小及运行时间的长短有关.
