隧道工艺流程图
隧道土建施工工艺流程图及报验程序汇总
1、超前大管棚施工工艺流程图
2、双侧壁导坑法施工工艺流程图
3、留核心土环形台阶法施工工艺流程图
4、三台阶法施工工艺流程图
5、上下台阶法施工工艺流程图
6、光面爆破施工工艺流程图
7、隧道钢支撑、锚、网、喷初期支护施工工艺流程图
8、喷射混凝土施工工艺流程图
9、超前小导管（注浆）施工工艺流程图
10、防水卷材施工工艺流程图
11、隧道二次衬砌施工工艺流程图
12、隧道洞门、明洞施工工艺流程图
1、超前大管棚施工工艺流程图
2、双侧壁导坑法施工工艺流程图
3、留核心土环形台阶法施工工艺流程图
4、三台阶法施工工艺流程图
5、上下台阶法施工工艺流程图
6、光面爆破施工工艺流程图
7、隧道钢支撑、锚、网、喷初期支护施工工艺流程图
8、喷射混凝土施工工艺流程图
9、超前小导管（注浆）施工工艺流程图
10、防水卷材施工工艺流程图
11、隧道二次衬砌施工工艺流程图
12、隧道洞门、明洞施工工艺流程图
锚索(套管成孔)施工方案
锚索施工工艺 § 1.1.1 施工工艺要求 1、本工程由于淤泥质砂层较厚，泥浆护壁成孔困难时，须加套管跟进成孔； 2、锚索采用nx7φ5钢绞线，钢绞线强度标准值为1860MPa。成孔直径为150mm； 3、一次注浆材料选用水灰比为0.5~0.55的纯水泥浆，并加入适量的早强剂、及膨胀剂，一次注浆压力为0.5~1.5MPa;二次注浆材料选用水灰比为0.50～0.55的纯水泥浆，注浆压力为2～3MPa； 4、钢绞线锚固段架线环与紧箍环每隔1m间隔设置，紧箍环系16号铁丝绕制，不少于两圈，自由段每隔2m设置一道架线环，以保证钢绞线顺直； 5、待注浆体及压顶梁砼达到设计强度的70%后方可进行锚索张拉； 6、锚索锁定前先张拉至设计抗拔力的1.1倍，保持15min，然后卸荷至零，再重新张拉至锁定荷载预应力进行锁定作业。锚索张拉荷载分级及观测时间应遵守规范进行。 7、锚索施工过程中为尽可能减少成孔对地层产生的影响，应尽量进行跳打。 § 1.1.2 施工工艺流程
锚索套管施工工艺流程图 § 1.1.3 施工方法及技术措施 1、场地平整 土方开挖至锚索标高以上30～50cm时留设施工平台，施工平台宽６～８米，平台平整干爽。然后复核每排锚索的水平标高，按设计的锚索水平间距要求拉通线进行布孔，并用木桩或钢筋作为标记并编号。锚索孔位置允许偏差±50mm。锚索定位后向监理及业主申请复验。 2、钻机就位 根据锚索孔位移机就位，用木枋或钢板将钻机垫平稳，保证施钻过程中钻机不会有较大的晃动而影响成孔质量。对淤泥质场地应换填或铺设钢板保证钻机在施钻过程中不发生移位。 3、套管安装 安装前先检查潜孔锤及套管直径，要求直径偏差小于10mm。然后先安装第一节钻杆，装好后安装首节带牙套管，然后将带牙套管及钻头对准所要施工的锚索孔位。最后用罗盘仪按设计图纸的要求调整好钻机角度,角度偏差±１°。 4、成孔 成孔的质量直接影响到锚索的锚固效果及有效时间，本工程采用DPJ-300型履带式潜孔钻机，钻孔直径为150mm，钻孔位偏差不得大于±50mm，钻机就位后，按35°的设计角度
桥墩施工方案
桥墩施工 1、 工程简介： 瑞安市飞云江高楼段沿岸绿道工程（高楼溪段、吴界山段自驾车绿道）大桥全长105.08m ，桥面宽度为13.25m ，桥梁工程总面积为1392.31㎡.本工程桥梁抗震设防类别为B 类，地震动峰值加速度为0.05g,地震基本烈度为6度，结构按7度设防。桥梁起终里程：k1+937.460–k2+042.540桥梁位于直线段内。 桥梁整体布置：（19+2×31+19）四跨Y 型钢构实心板桥 墩浇筑完成后先带模浇水养护，拆模后覆盖塑料膜养护。实体桥墩施工工艺流程见图1。 图1 2、桥墩施工工艺 2.1模板制作：要求模板表面平整，尺寸偏差符合设计要求，具有足 灌注墩身砼 砼拌制、运输 制作砼试件 清理基础顶面 测量放样 绑扎桥墩钢筋 立 模 立顶帽模板 灌注墩台帽砼 砼拌制、运输 制作砼试件 绑扎顶帽钢筋安装预留孔模板 模板复测 模板加 养 护 拆 模 测量放样 报验模板
够的刚度、强度、稳定性，且拆装方便接缝严密不漏浆。模板进场后为了保证墩身混凝土外观质量，首先进行模板预拼装，检查模板各部分尺寸、模板接缝及平整度，保证各项指标符合设计和规范要求，模板试拼完后其表面均匀涂刷脱模剂，确保模板严密不漏浆。 2.2测量放线： 2.2.1在放线定位前要彻底清理承台表面，保证表面无杂物和污水，并对承台表面进行凿毛处理。 2.2.2用全站仪准确放样桥墩中心位置，用红油漆在承台上标注，并画出桥墩范围。 2.3搭脚手架：施工时根据桥墩高度和几何尺寸将脚手架搭建在承台上，先搭设Φ48钢管施工支架，支架结构的立面、平面安装牢固，并能抵挡振动时偶然撞击。支架立柱在两个互相垂直的方向加以固定，支架支承部分安置在承台或经过硬化后的地基上。 作业平台范围要能满足施工场地需要，并且有安全网，要求网绳无破损，并扎系牢固、绷紧、拼接严密；网宽不小于2.6m，里口离墙不得大于15cm，外高内低，每隔3m设支撑，角度为45°；立网随施工层提升，网与网之间拼接严密，空隙不大于10cm。 2.4钢筋施工 墩台身钢筋在钢筋加工场加工，检验合格后运至施工现场进行拼装。 2.4.1墩台身钢筋依据设计加工，采用未经高压水处理过的HRB335带肋钢筋和Q235光圆钢筋，经进场检验合格方可投入使用。 2.4.2 从事钢筋加工及焊接的操作人员必须经考试合格，持证上岗。钢筋正式焊接前，应进行现场条件下的焊接试件检验，合格后方可正式生产。 2.4.3钢筋严格按工程技术交底书和《钢筋工程作业指导书》进行加工。 2.4.4桥墩钢筋采用汽车吊加人工配合的方法安装，安装过程要有专人指挥，防止出现不安全事故。 2.4.5墩身护面钢筋如与墩顶钢筋有抵触时，施工时适当调整护面钢筋的间距。墩顶泄水坡处钢筋可适当弯折。 2.4.6施工作业时最外层钢筋的净保护层厚度必须满足设计要求。保护层垫块采用混凝土垫块，不得使用砂浆垫块，侧面和底面的垫块不少于4个/m2，绑扎垫块和钢筋的铁丝头不得伸及保护层内。 2.4.7钢筋接头错开布置，接头采用电弧搭接，焊接长度：双面焊5d,单面焊10d。 2.4.8所有钢筋要形成梁部→墩身→承台→桩基的电流通路，综合接地装置与全线装置统一，以解决电流弥留问题。 2.4.9钢筋安装及保护层厚度允许偏差见表1
预应力锚索施工工艺及方法
预应力锚索施工工艺及方法 ⑴锚孔测放 ±20mm。如 下，适当放宽定位精度或调整锚孔定位。 ⑵钻孔设备 岩层中采用潜孔钻机成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中施工，必要时采用跟管钻进技术。 ⑶钻机就位锚孔钻进施工，搭设满足相承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横误差满足规范要求。 ⑷钻进方式 钻孔要求须采用风动钻进，禁止采用水冲钻进，确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。 ⑸钻进过程 钻进过程中对每个孔的地层变化、钻进状态（钻压、钻速）、地下水等情况作好施工记录。如遇塌孔缩孔等不良钻进现象时，立即停钻，及时进行固壁灌浆处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。 ⑹孔位孔深
钻孔孔位、孔深、斜度符合设计要求。为确保锚孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚孔深度，孔深不小于设计孔深并且实际钻孔深度大于锚索设计长度0.5m以上。 ⑺锚孔清理 钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。在钻孔完成后，使用高压空气（风压0.2～0.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。 ⑻锚孔检验 锚孔钻造结束并经现场监理检验合格后，进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。 ⑼锚索体制作及安装 安装前，要确保每根钢绞线顺直，不扭不叉，排列均匀，除锈、除油污，对有死弯、机械损伤及锈坑处剔出。锚索在锚固端，每隔1.0m设置一个对中支架，使锚索居中，自由端每隔1.0m用细铁丝绑扎，并要求涂强力防腐涂料，套Φ20～22mm的PVC管，套管两端10～20cm长度范围内用黄油充填，外绕工程胶布固定。锚索的防锈、防腐处理满足铁路路基支挡结构设计规范中提出的各项技术要求。锚头顶面必须与锚索轴线垂直。安装锚索体前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓缓将锚索体放入孔内，用钢尺量出孔外露出的钢绞线长度，计算孔内锚索长度（误差控制在50mm范围内），确保锚固长度。 ⑽锚固注浆 注浆采用一次注浆，孔底返浆法，将自由端涂满防锈油，套上波纹管，管内注满黄油，并严格封闭两端，一次将锚索的锚固段和张拉段注满，不能留空隙。砂浆经试验比选后确定施工配合比。实际注浆量一般要大于理论的注浆量，或以锚具排气孔不再排气且孔口浆液溢出浓浆作为注浆结束的标准。注浆结束后，将注浆管、注浆枪和注浆套管清洗干净，施工过程中，做好注浆记录。 ⑾框架梁（锚梁、锚墩或十字架梁）施工
桥梁墩台施工工艺全流程
桥梁墩台施工工艺全流程 1、测量放线 墩柱和台身施工前应按图纸测量定线，检查基础平面位置、高程及墩台预埋钢筋位置。放线时依据基准控制桩放出墩台中心点或纵横轴线及高程控制点，并用墨线弹出墩柱、台身结构线、平面位置控制线。测放的各种桩都应标注编号，涂上各色油漆，醒目、牢固，经复核无误后进行下道工序施工。 2、搭设脚手架 (1) 脚手架安装前应对地基进行处理，地基应平整坚实，排水顺畅。 (2) 脚手架应搭设在墩台四周环形闭合，以增加稳定性。 (3) 脚手架除应满足使用功能外，还应具有足够的强度、刚度及稳定性。 3、钢筋加工及绑扎 (1) 墩、台身钢筋加工应符合一般钢筋混凝土构筑物的基本要求，严格按设计和配料单进行，加工方法参照"桥梁钢筋加工及安装"的相关内容。 (2) 基础(承台或扩大基础)施工时，应根据墩柱、台身高度预留插筋。若墩、台身不高，基础施工时可将墩、台身钢筋按全高一次预埋到位；若墩、台身太高，钢筋可分段施工，预埋钢筋长度宜高出基础顶面1.5m左右，按50%截面错开配置，错开长度应符合规范规定和设计要求，一般不小于钢筋直径的35倍且不小于500mm，连接时宜采用帮条焊或直螺纹连接技术。预埋位置应准确，满足钢筋保护层要求。 (3) 钢筋安装前，应用钢丝刷对预埋钢筋进行调直和除锈除污处理，对基础混凝土顶面应凿去浮浆，清洗干净。 (4) 钢筋需接长且采用焊接搭接时，可将钢筋先临时固定在脚手架上，然后再行焊接。采用直螺纹连接时，将钢筋连接后再与脚手架临时固定。在箍筋绑扎完毕即钢筋已形成整体骨架后，即可解除脚手架对钢筋的约束。 (5) 墩、台身钢筋的绑扎除竖向钢筋绑扎外，水平钢筋的接头也应内外、上下互相错开。 (6) 所有钢筋交叉点均应进行绑扎，绑丝扣应朝向混凝土内侧。 (7) 钢筋骨架在不同高度处绑扎适量的垫块，以保持钢筋在模板中的准确位置和保护层厚度。保护层垫块应有足够的强度及刚度，宜使用塑料垫块。使用混凝土
桥梁工程施工工艺流程图
桥梁工程施工工艺流程图 案场各岗位服务流程 销售大厅服务岗： 1、销售大厅服务岗岗位职责： 1)为来访客户提供全程的休息区域及饮品; 2)保持销售区域台面整洁; 3)及时补足销售大厅物资,如糖果或杂志等; 4)收集客户意见、建议及现场问题点； 2、销售大厅服务岗工作及服务流程 阶段工作及服务流程 班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域 2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。 班中工作程序服务 流程 行为 规范 迎接 指引 递阅 资料 上饮品 （糕点） 添加茶水 工作 要求 1）眼神关注客人，当客人距3米距离 时，应主动跨出自己的位置迎宾，然后 侯客迎询问客户送客户
注意事项 15度鞠躬微笑问候：“您好！欢迎光临！”2）在客人前方1-2米距离领位，指引请客人向休息区，在客人入座后问客人对座位是否满意：“您好！请问坐这儿可以吗？”得到同意后为客人拉椅入座“好的，请入座！” 3）若客人无置业顾问陪同，可询问：请问您有专属的置业顾问吗？，为客人取阅项目资料，并礼貌的告知请客人稍等，置业顾问会很快过来介绍，同时请置业顾问关注该客人； 4）问候的起始语应为“先生-小姐-女士早上好，这里是XX销售中心，这边请”5）问候时间段为8:30-11:30 早上好11:30-14:30 中午好 14:30-18:00下午好 6）关注客人物品，如物品较多，则主动询问是否需要帮助（如拾到物品须两名人员在场方能打开，提示客人注意贵重物品）； 7）在满座位的情况下，须先向客人致歉，在请其到沙盘区进行观摩稍作等
待； 阶段工作及服务流程 班中工作程序工作 要求 注意 事项 饮料（糕点服务） 1）在所有饮料（糕点）服务中必须使用 托盘； 2）所有饮料服务均已“对不起，打扰一 下，请问您需要什么饮品”为起始； 3）服务方向：从客人的右面服务； 4）当客人的饮料杯中只剩三分之一时， 必须询问客人是否需要再添一杯，在二 次服务中特别注意瓶口绝对不可以与 客人使用的杯子接触； 5）在客人再次需要饮料时必须更换杯 子； 下班程 序1）检查使用的工具及销售案场物资情况，异常情况及时记录并报告上级领导； 2）填写物资领用申请表并整理客户意见；3）参加班后总结会； 4）积极配合销售人员的接待工作，如果下班时间已经到，必须待客人离开后下班；
基坑锚索及腰梁施工方案
基坑锚索及腰梁施工方案 编制： 审核： 批准：
一、工程概况 1．项目概况 本项目分为A、B、C、D四个区，本项目的地块总用地面积约15.83万平方米，其中规划用地面积约12.18万平方米,总建筑面积约100.5万平方米，其中地上建筑面积80万平方米，二层地下室建筑面积20.5万平方米。 腰梁共设置三道，三道腰梁的竖向间距为2300~2500mm，槽钢和各构件钢板均采用A3钢，制作各构件的钢板厚度均为20mm，钢板槽钢焊接满足规范要求。2．施工难点 本工程工期紧。四道锚索近35000m，三道腰梁总长大约1500m，喷射砼约10000㎡，业主规定工期只有40天左右。施工期间正是长沙雨季，雷雨天气频繁，同时还要面临长沙高温天气的考验。 3．选用机械设备 根据本工程的特点和工期要求，选用钢筋切断机3台、锚索钻机12台、压力注浆机8台、压力喷浆机6台、液压张拉设备4套、电焊机8台、挖掘机2台。各种机械设备根据施工现场的进度需要过程中及时增加。 4、施工准备 1 ）锚索施工区段的支护桩、旋喷止水桩完成，并且已经达到一定强度。 2）用挖掘机将操作面开挖平整出来。
3）锚索材料、注浆管、水泥等材料准备就位。 4）机械设备及劳动力准备到位。 二、 锚索腰梁及挂网喷砼施工工艺 （一）、锚索施工工艺 本工程的锚索是通过外端固定于坡面，另一端锚固在滑动面以内的稳定岩体中。穿过边坡滑动面的预应力锚索（钢绞线），直接在滑面上产生抗滑阻力，增大抗滑摩擦阻力，使结构面处于压紧状态，以提高边坡岩体的整体性，从而从根本上改善岩体的力学性能，有效地控制岩体的位移，促使其稳定，达到整治顺层、滑坡及危岩、危石的目的。 1．施工工艺及流程图如下： 2．钻孔。钻孔是锚索施工中控制工期的关键工序。为确保钻孔效率和保证钻孔质量，采用全套管锚索钻机，钻头直径为150mm 。钻机钻孔时，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。 3．渗水的处理。在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是一
锚索施工工艺及流程图修订稿
锚索施工工艺及流程图 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
锚索施工工艺及流程 流程： 1、锚索制作 2、钻孔 3、锚索安装 4、锚固段注浆 5、立锚墩 6、张拉 7、封孔注浆 8、外部保护 1．钻孔 钻孔是锚索施工中控制工期的关键工序。为确保钻孔效率和保证钻孔质量，采用潜孔冲击式钻机。钻机钻井时，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。钻孔深度要超出锚索设计长度左右。 钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用。用一根聚乙烯管复核孔深，并以高压风吹孔，待孔内粉尘吹干净，且孔深不少于锚索设计长度时，拔出聚乙烯管，塞好孔口。 两种特殊情况的处理： 渗水的处理。在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是一些小石粒和灰色或黄色团粒而无粉尘，说明孔内有渗水，岩粉多贴附于孔壁，这时，若孔深已够，则注入清水，以高压风吹净，直至吹出清水；若孔深不够，虽冲击器工作，仍有进尺，也必须立即停钻，拔出钻具，洗孔后再继续钻进，如此循环，直至结束。有时孔内渗水量大，有积水，吹出的是泥浆和碎石，这种情况岩粉不会糊住孔壁，只要冲击器工作，就可继续钻。如果渗水量太大，以至淹没了冲击器，冲击器会自动停止工作，应拔出钻具进行压力注浆。 塌孔、卡钻的处理。当钻孔穿越强风化岩层或岩体破碎带时，往往发生塌孔。塌孔的主要标志是从孔中吹出黄色岩粉，夹杂一些原状的（非钻头碎的、非新鲜的、无光泽的）石块，这时，不管钻进深度如何，都要立即停止钻进，拔出钻具，进行固壁注浆，注浆压力采用 MPa，浆液为水泥砂浆和水玻璃的混合液，24小时后重新钻孔。雨季，常常顺岩体破碎带向孔内渗流泥浆，固壁注浆前，必须用水和风把泥浆洗出（塌入钻孔的石块不必清除），否则，不仅固壁注浆效果差，还容易造成假象。 2．锚索制作 锚索在钻孔的同时于现场进行编制，内锚固段采用波纹形状，张拉段采用直线形状。钢纹线下料长度为锚索设计长度、锚头高度、千斤顶长度、工具锚和工作锚的厚度以及张拉操作余量的总和。正常情况下，钢绞线截断余量取 50mm。将截好的钢绞线平顺地放在作业台架上，量出内锚固段和锚索设计长度，分别作出标记；在内锚固段的范围内穿对中隔离支架，间距60--100cm，两对中支架之间扎紧固环一道；张拉段每米也扎一道紧固环，并用塑料管穿套，内涂黄油；最后，在锚索端头套上导向帽。 3．锚索安装 向锚索孔装索前，要核对锚索编号是否与孔号一致，确认无误后，再以高压风清孔一次，即可着手安装锚索。 安装下倾锚索比较简单，没有更多的技术问题。
桥墩工程施工组织设计方案
桥墩施工作业指导书 1、工程简介： 东荆河特大桥全长576孔18.905公里，共计575个桥墩，桥墩高度由3.25m至12.85m，平均高度7.5m。西荆河特大桥全长105孔3.4公里，共计104个桥墩，桥墩高度由3.75m至11.25m，平均高度6.4m。桥基础采用灌注桩、承台，上部为桥墩。其中东荆河特大桥第四项目部完成前149个，第五项目部完成后427个墩台和西荆河特大桥桥墩施工根据墩柱的高度不同施工方法也不同，10m以下全部采用大块钢模板一次整体浇注成型，大于10m墩采用分两次浇注成型。桥墩浇筑完成后先带模浇水养生，拆模后覆盖塑料膜养生。实体桥墩施工工艺流程见图1。 图1 实体桥墩施工工艺流程图
2、桥墩施工工艺 2.1模板制作：模板采用大块整体钢模，选用6mm厚钢板面板。要求模板表面平整，尺寸偏差符合设计要求，具有足够的刚度、强度、稳定性，且拆装方便接缝严密不漏浆。模板进场后为了保证墩身混凝土外观质量，首先进行模板预拼装，检查模板各部分尺寸、模板接缝及平整度，保证各项指标符合设计和规要求，模板试拼完后其表面均匀涂刷脱模剂，对模板缝隙采用双面胶粘贴，确保模板严密不漏浆。进行试验墩浇筑，根据试验墩的浇筑过程控制及试验墩外观质量总结经验，前期准备工作完成后对试验墩出现的情况进行分析，为墩身施工奠定基础。 2.2测量放线： 2.2.1在放线定位前要彻底清理承台表面，保证表面无杂物和污水，并对承台表面进行凿毛处理。 2.2.2用全站仪准确放样桥墩中心位置，用红油漆在承台上标注，并画出桥墩围。 2.3搭脚手架：施工时根据桥墩高度和几何尺寸将脚手架搭建在承台上，先搭设Φ48钢管施工支架，支架结构的立面、平面安装牢固，并能抵挡振动时偶然撞击。支架立柱在两个互相垂直的方向加以固定，支架支承部分安置在承台或经过硬化后的地基上。 作业平台围要能满足施工场地需要，并且有安全网，要求网绳无破损，并扎系牢固、绷紧、拼接严密；网宽不小于2.6m，里口离墙不得大于15cm，外高低，每隔3m设支撑，角度为45°；立网随施工层提升，网与网之间拼接严密，空隙不大于10cm。 2.4钢筋施工 墩台身钢筋在钢筋加工场加工，检验合格后运至施工现场进行拼装。 2.4.1墩台身钢筋依据设计加工，采用未经高压水处理过的HRB335带肋钢筋和Q235光圆钢筋，经进场检验合格方可投入使用。 2.4.2 从事钢筋加工及焊接的操作人员必须经考试合格，持证上岗。钢筋正式焊接前，应进行现场条件下的焊接试件检验，合格后方可正式生
市政工程施工工艺流程图
市政工程施工工艺流程 图 Revised as of 23 November 2020
道路工程施工工艺流程图
Y 1 2 3 4 5 6 7 8 9 10 11 12
13、《竣工图》 14、《竣工报审表》及《竣工验收证明》 以上资料，有些部分采用国家通用表格，其余部分采用相关地方质量监督站监制的表格。 道路施工工艺 主要施工方法 （一）、人行道块料铺设 1、放样 人行道铺砌前，根据设计的平面及高程，沿人行道中线（或边线）进行测量放线，每5m~10m安测一块砖作为控制点，并建立方格网，以控制高程及方向。 2、垫层 根据测量测设的位置及高程，进行垫层施工。人行道垫层采用15cm厚C15非泵送商品混凝土垫层。 3、铺砌 （1）一般采用“放线定位法”顺序铺砌，彩砖应紧贴垫层，不得有“虚空”现象。 （2）经常用三米直尺沿纵横和斜角方向测量面层平整度，发现不符要求，及时整修。 （3）铺砌必须平整稳定，纵横缝顺直，排列整齐，缝隙均匀。 4、灌缝及养生 铺筑完成后，经检查合格后方可进行灌缝。用过筛干砂掺水泥拌和均匀将砖缝灌满，并在砖面洒水使砂灰下沉，表面用符合设计要求的水泥砂浆勾缝，勾缝必须勾实勾满，并在表面压成凹缝；待砂浆凝固后，洒水养生7d方可通行。 （二）水泥混凝土路面施工 1、施工放样 施工前根据设计要求利用水稳层施工时设置的临时桩点进行测量放样，确定板块位置和做好板块划分，并进行定位控制，在车行道各转角点位置设控制桩，以便随时检查复测。 2、支模 根据砼板纵横高程进行支模，模板采用相对应的高钢模板，由于是在水泥稳定碎石层上支模，为便于操作，先用电锤在水泥稳定碎石层上钻孔，孔眼直径与深度略小于支撑钢筋及支撑深度，支模前根据设计纵横缝传力杆拉力杆设置要求对钢模进行钻孔、编号，并严格按编号顺序支模，孔眼位置略大于设计传力杆，拉力杆直径，安装时将钢模垫至设计标高，钢模与水泥稳定砂石层间隙用细石砼填灌。以免漏浆，模板支好后进行标高复测，并检查是否牢固，水泥砼浇筑前刷脱模剂。 3、砼搅拌、运输 砼采用现场集中搅拌砼，由我司提前按照设计要求进行试验配合比设计，要求搅拌时严格按试验室提供的配合比准确下料。砼采用砼运输车运送。 4、钢筋制作安放 钢筋统一在场外按设计要求加工制作后运至现场，水泥砼浇筑前安放。 自由板边缘钢筋安放 自由板边缘钢筋安放，离板边缘不少于5cm，用预制砼垫块垫托，垫块厚度为4cm，垫块间距不大于80cm，两根钢筋安放间距不少于10cm。在浇筑砼过程中，钢筋中间保持平直，不变形挠曲，并防止移位。
隧道施工方法及工艺流程

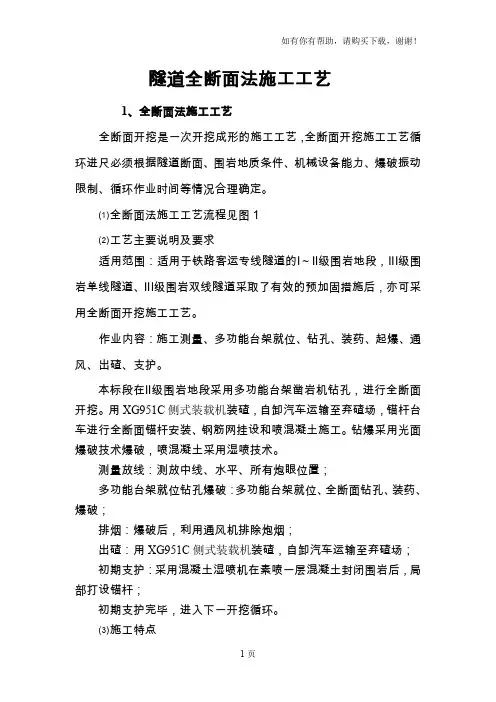

隧道开挖施工方法 一、全断面施工 Ⅱ级围岩整体性较好，采用全断面光面爆破开挖（开挖顺序见II围岩开挖示意图），锚喷初期支护，采用凿岩机钻孔，Ⅱ级围岩开挖进尺3.5m。出渣采用装载机或挖掘装载机装渣，采用带废气净化装置的自卸汽车运渣。全断面液压衬砌钢模台车衬砌。 全断面法施工工艺见“Ⅱ级围岩全断面法施工工艺流程图”。 Ⅱ级围岩全断面法施工工艺流程图 二、台阶法施工 Ⅲ级围岩采用台阶法开挖，台阶法施工将断面分为上下两部分（见III级围岩开挖示意图）。上台阶长度30m，下台阶长度为10m，为了保证开挖轮廓圆顺、准确，维护围岩自身承载能力，减少对围岩的扰动，拱部及边墙采用光面爆破。上台阶断面采用简易工作台架、YT28风钻钻孔；下台阶断面采用 凿岩机钻孔，Ⅲ级围岩开挖进尺3.1m。
采用装载机装渣，自卸汽车运渣。全断面液压衬砌钢模台车衬砌。 台阶法施工工艺见“台阶法施工工艺流程图”。 台阶法施工工艺流程图 三、台阶法施工 Ⅳ级围岩采用三台阶法开挖，台阶法施工将断面分为上中下三部分（见Ⅳ级围岩开挖示意图）。上台阶长度5m，中台阶长度6m，下台阶长度为6m，为了保证开挖轮廓圆顺、准确，维护围岩自身承载能力，减少对围岩的扰动， 拱部及边墙采用光面爆破。上台阶采用简易工作台架、YT28风钻钻孔；Ⅳ级围岩开挖进尺2.1m。 采用挖掘机装渣，自卸汽车运渣。全断面液压衬砌钢模台车衬砌。
三台阶开挖法施工工艺流程图 三、大拱脚台阶法施工 V级围岩地段采用大拱脚台阶开挖法施工，尽量采用人工风镐配合长臂挖掘机开挖，侧翻式挖掘机装碴，自卸汽车运输。必要时采用微振动爆破，YT28风钻钻眼，非电毫秒雷管起爆，每循环进尺0.8m。
道路施工工艺流程
道路施工工艺流程 主要施工方法 （一）、人行道块料铺设 1、放样 人行道铺砌前，根据设计的平面及高程，沿人行道中线（或边线）进行测量放线，每5m~10m 安测一块砖作为控制点，并建立方格网，以控制高程及方向。 2、垫层 根据测量测设的位置及高程，进行垫层施工。人行道垫层采用15cm厚C15非泵送商品混凝土垫层。 3、铺砌 （1）一般采用“放线定位法”顺序铺砌，彩砖应紧贴垫层，不得有“虚空”现象。 （2）经常用三米直尺沿纵横和斜角方向测量面层平整度，发现不符要求，及时整修。（3）铺砌必须平整稳定，纵横缝顺直，排列整齐，缝隙均匀。 4、灌缝及养生 铺筑完成后，经检查合格后方可进行灌缝。用过筛干砂掺水泥拌和均匀将砖缝灌满，并在砖面洒水使砂灰下沉，表面用符合设计要求的水泥砂浆勾缝，勾缝必须勾实勾满，并在表面压成凹缝；待砂浆凝固后，洒水养生7d方可通行。 （二）水泥混凝土路面施工 1、施工放样 施工前根据设计要求利用水稳层施工时设置的临时桩点进行测量放样，确定板块位置和做好板块划分，并进行定位控制，在车行道各转角点位置设控制桩，以便随时检查复测。 2、支模 根据砼板纵横高程进行支模，模板采用相对应的高钢模板，由于是在水泥稳定碎石层上支模，为便于操作，先用电锤在水泥稳定碎石层上钻孔，孔眼直径与深度略小于支撑钢筋及支撑深度，支模前根据设计纵横缝传力杆拉力杆设置要求对钢模进行钻孔、编号，并严格按编号顺序支模，孔眼位置略大于设计传力杆，拉力杆直径，安装时将钢模垫至设计标高，钢模与水泥稳定砂石层间隙用细石砼填灌。以免漏浆，模板支好后进行标高复测，并检查是否牢固，水泥砼浇筑前刷脱模剂。 3、砼搅拌、运输 砼采用现场集中搅拌砼，由我司提前按照设计要求进行试验配合比设计，要求搅拌时严格按试验室提供的配合比准确下料。砼采用砼运输车运送。 4、钢筋制作安放 钢筋统一在场外按设计要求加工制作后运至现场，水泥砼浇筑前安放。 5.1自由板边缘钢筋安放
隧道开挖专项施工方案
隧道开挖施工方案 编制： 复核： 审核： 2012年2月
隧道开挖施工方案 1.目标 明确隧道开挖作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道开挖施工，尽可能地减少超挖，保证隧道的开挖作业安全、保证开挖质量。 2.编制依据 ⑴重庆三环铜永段玉龙山隧道设计图纸； ⑵《公路隧道工程施工技术规范》 3.适用范围 适用于重庆三环铜永段土建三标项目经理部玉龙山隧道开挖。 4.隧道开挖施工 4.1 方案设计 本线隧道按新奥法原理组织施工，并要根据不同围岩级别及周边环境选择相应工法，应根据监控量测结果，适时施作二次衬砌。 石质隧道破碎带按照“先支护、后开挖、短进尺、弱爆破、快封闭、勤量测”的原则进行组织施工。 隧道开挖前，首先完成洞口截水沟、洞口土方及边仰坡防护施工。洞口土方采用挖掘机配合装载机自上而下分层施工，大型自卸汽车运输，并及时做好坡面防护，开挖一段（台阶）防护一段（台阶）。洞口明洞采用明挖法施工，开挖至明暗分界线后，先施做护拱混凝土，然后施做暗洞超前大管棚，随后立即做好明洞衬砌，随后进入暗洞施工，待明洞混凝土达到设计规定的强度后及时进行明洞洞顶回填。暗洞开挖根据围岩情况：隧道浅埋、V级围岩地段采用留核心土的台阶法开挖，IV围岩地段采用台阶法开挖，Ⅲ级围岩地段采用上下台阶法或全断面开挖，每循环进尺控制在2.5m 以内。
石质隧道采用钻爆法开挖，出碴采用装载机配合大型或中型自卸汽车无轨运输。 施工通风采用管道压入式通风。 在施工过程中应不断总结经验，优化工艺。加强超前地质预测、预报，加强围岩监控量测管理。根据量测结果，及时调整预留变形量及支护参数，适时施作二次衬砌，确保隧道施工安全。开挖方法的改变，要严格按程序申请设计变更。 洞身开挖中，记录开挖的地质情况，并绘制地质描述图（描述开挖面地层的层理、节理、裂隙结构状况、岩体的软硬程度、出水量大小等），核对设计地质情况，判别围岩类别及稳定性。当发现围岩地质情况发生变化时通知设计单位及时现场核实。若实际地质情况与设计地质情况出入较大时，设计单位应进行补充勘察。 4.2留核心土台阶开挖法 先开挖上部导坑成环形，并进行初期支护，再分部开挖剩余部分的施工方法。此方法主要应用于隧道V级围岩的开挖。 4.2.1岩石隧道留核心土台阶开挖法 工艺流程见图1, 施工工序见图2。
锚索施工工艺及流程图
锚索施工工艺及流程图文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
锚索注浆分第一次和第二次注浆，第一次注浆至洞口返浆，第二次注浆时间为第一注浆完成后十小时，请问各位资料怎么填写注浆量怎么填写！第一次注浆是主要的，第二次只是个补浆过程，如果第一次注好的话，第二次的量很少。 第一次填写看设计有没有特别要求，比如压力结束标准这些。 一般起码要注明，注浆开始时间，然后按照5-10分钟做一次记录，记录在这段时间注入了多少浆液。 等孔口返浆后就做结束，计算总的注浆量就Ok了。 注浆量，根据实际注入量计量，一般要求严格的地方都有自动记录仪。 如果没有，根据储浆容器的容量，来推算。 说简单点，你注进去多少总有个数三，按实际来记录就是了。 最起码锚孔，理论空间要填满。 第二次就简单了，写个什么时候注了多少就行了，量很小，多了就说明第一次没注好。 锚索施工工艺及流程图 锚索制作 钻孔 锚索安装锚固段注浆 立锚墩 张拉 封孔注浆 外部保护
1．钻孔 钻孔是锚索施工中控制工期的关键工序。为确保钻孔效率和保证钻孔质量，采用潜孔冲击式钻机。钻机钻井时，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。钻孔深度要超出锚索设计长度0.5m左右。 钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用。用一根聚乙烯管复核孔深，并以高压风吹孔，待孔内粉尘吹干净，且孔深不少于锚索设计长度时，拔出聚乙烯管，塞好孔口。 两种特殊情况的处理： 渗水的处理。在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是一些小石粒和灰色或黄色团粒而无粉尘，说明孔内有渗水，岩粉多贴附于孔壁，这时，若孔深已够，则注入清水，以高压风吹净，直至吹出清水；若孔深不够，虽冲击器工作，仍有进尺，也必须立即停钻，拔出钻具，洗孔后再继续钻进，如此循环，直至结束。有时孔内渗水量大，有积水，吹出的是泥浆和碎石，这种情况岩粉不会糊住孔壁，只要冲击器工作，就可继续钻。如果渗水量太大，以至淹没了冲击器，冲击器会自动停止工作，应拔出钻具进行压力注浆。 塌孔、卡钻的处理。当钻孔穿越强风化岩层或岩体破碎带时，往往发生塌孔。塌孔的主要标志是从孔中吹出黄色岩粉，夹杂一些原状的（非钻头碎的、非新鲜的、无光泽的）石块，这时，不管钻进深度如何，都要立即停止钻进，拔出钻具，进行固壁注浆，注浆压力采用 MPa，浆液为水泥砂浆和水玻璃的混合液，24小时后重新钻孔。雨季，常常顺岩体破碎带向孔内渗流泥浆，固壁注浆前，必须用水和风把泥浆洗出（塌入钻孔的石块不必清除），否则，不仅固壁注浆效果差，还容易造成假象。
桥墩施工方案
桥墩施工方案 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
桥墩施工 1、工程简介： 桥梁起终里程：k6+–k6+桥梁位于直线段内。 桥梁整体布置：（20+2×16）三跨简支空心板桥，墩浇筑完成后先带模浇水养护，拆模后覆盖塑料膜养护。实体桥墩施工工艺流程见图1。 图1 实体桥墩施工工艺流程图 2、桥墩施工工艺 模板制作：要求模板表面平整，尺寸偏差符合设计要求，具有足够的刚度、强度、稳定性，且拆装方便接缝严密不漏浆。模板进场后为了保证墩身混凝土外观质量，首先进行模板预拼装，检查模板各部分尺寸、
模板接缝及平整度，保证各项指标符合设计和规范要求，模板试拼完后其表面均匀涂刷脱模剂，确保模板严密不漏浆。 测量放线： 在放线定位前要彻底清理承台表面，保证表面无杂物和污水，并对承台表面进行凿毛处理。 用全站仪准确放样桥墩中心位置，用红油漆在承台上标注，并画出桥墩范围。 搭脚手架：施工时根据桥墩高度和几何尺寸将脚手架搭建在承台上，先搭设Φ48钢管施工支架，支架结构的立面、平面安装牢固，并能抵挡振动时偶然撞击。支架立柱在两个互相垂直的方向加以固定，支架支承部分安置在承台或经过硬化后的地基上。 钢筋施工 墩台身钢筋在钢筋加工场加工，检验合格后运至施工现场进行拼装。 墩台身钢筋依据设计加工，采用未经高压水处理过的HRB400带肋钢筋和Q235光圆钢筋，经进场检验合格方可投入使用。 从事钢筋加工及焊接的操作人员必须经考试合格，持证上岗。钢筋正式焊接前，应进行现场条件下的焊接试件检验，合格后方可正式生产。 钢筋严格按工程技术交底书和《钢筋工程作业指导书》进行加工。 桥墩钢筋采用汽车吊加人工配合的方法安装，安装过程要有专人指挥，防止出现不安全事故。 墩身护面钢筋如与墩顶钢筋有抵触时，施工时适当调整护面钢筋的间距。墩顶泄水坡处钢筋可适当弯折。 施工作业时最外层钢筋的净保护层厚度必须满足设计要求。保护层垫块采用混凝土垫块，不得使用砂浆垫块，侧面和底面的垫块不少于4个/m2，绑扎垫块和钢筋的铁丝头不得伸及保护层内。
隧道施工工艺流程
隧道施工工艺流程 1 2020年4月19日
施工进度总体安排 根据业主要求和初步拟定的施工方案、劳动力和设备安排情况,对本 工程进度安排如下: 隧道开挖掘进按照设计文件明洞及棚洞采用明挖法、暗洞按照围岩级别由强到弱依次Ⅲ、Ⅳ级围岩采用台阶法、Ⅴ级围岩采用大拱脚台阶法或CRD法,Ⅱ级围岩采用全断面法施工。 Ⅳ/Ⅴ级围岩台阶法开挖作业循环时间表 (循环进尺1.5m) Ⅴ级围岩施工作业循环安排 Ⅴ级围岩(交叉中隔壁法)掘进支护施工,按每16h一个循环作业进行安排。每循环进尺0.8～1.6米,按每 2 2020年4月19日
月工作25.5天计,每月进尺45米,施工作业时,需要合理安排各工序的相互衔接。 Ⅳ级围岩开挖作业循环时间表 3 2020年4月19日
Ⅳ级围岩采用台阶法或三台阶法施工,钻孔深度2.2m,循环进尺约2.0m。每月开挖进度安排86米。 (1).每循环时间:16h; (2).每天循环:24h/16h/循环=1.5个;每循环进尺2.25米。 (3).每天开挖进度:2.25m/循环×1.5循环=3.37m; (4).每月开挖进度,按每月实工作25.5天(考虑4.5天机械检修等时间影响),3.37m/天×25.5天=86m。 正洞Ⅲ级围岩掘进循环时间表 4 2020年4月19日
1．Ⅲ级围岩每月开挖进度安排120米。 (1).每循环时间:12h; (2).每天循环:24h/12h/循环=2个;每循环进尺2.35米。 (3).每天开挖进度:2.35m/循环×2循环=4.7m; 5 2020年4月19日
6 (4).每月开挖进度,按每月实工作25.5天(考虑4.5天机械检修 等时间影响),4.7m/天×25.5天=120m 。 图8.2-1 光面爆破施工工艺流程图
锚杆施工专项施工方案
国电长源堵河水电有限公司松树岭水电站 厂房后护坡危岩处理 预应力锚索专项施工方案 武汉长江科创科技发展有限公司 松树岭水电站危岩处理工程项目经理部 2018.8.8
批准：韩炜 校核：范冬冬 编写：刘佳田生庆
锚杆施工 锚杆施工工艺流程图见图1-3。 图1- 3锚杆施工工艺流程图 材料 （1）锚杆的材料应按施工图纸的要求，对于普通注浆锚杆和张拉锚杆，选用Ⅲ级螺纹钢筋或变形钢筋。 （2）水泥：采用强度等级不低于42.5MPa的普通硅酸盐水泥或硅酸盐水泥。 （3）水：拌制砂浆的用水质量应满足DL/T5144-2015有关条款的规定。 （4）砂：采用最大粒径小于2.5mm的中细砂。 （5）外加剂：速凝剂和其它外加剂的品质，应符合GB8076-2008的规定。 锚杆孔的钻孔 （1）锚杆孔的开孔应按施工图纸布置的钻孔位置进行，其孔位偏差应不大于100mm。 （2）各种锚杆的角度偏差应符合施工图纸的要求。施工图纸未作规定时，其系统锚杆的孔轴方向应垂直于开挖面；局部加固锚杆的孔轴方向一般与可能滑动方向相反，并与可能滑动面的倾向成约45°的交角。 （3）注浆锚杆的钻孔孔径应满足施工图纸要求。按照招标技术文件规定，采用“先安装锚杆后注浆”的施工方法，其钻头直径应比锚杆直径大25mm以上。 （4）锚杆孔深度必须达到施工图纸的规定，孔深偏差值不大于50mm。
锚杆的安装和注浆 1）砂浆强度等级应满足施工图纸要求。水泥砂浆配合比，应在以下规定的范围内通过试验选定： 水泥：砂=1:1～1:2（重量比）； 水泥：水=1:0.38～1:0.45。 2）锚杆安装前，应进行调直、除锈和除油污处理，孔内的积水和岩粉应吹洗干净。 3）使用注浆器注浆前，应用水或高水灰比的砂浆滑润管路。 4）锚杆安装采用“先插锚杆后注浆”的程序时，对于俯孔，先插入锚杆和注浆管，锚杆应插入孔底并对中，注浆管应插至距孔底50～100mm，注浆时，孔口溢出浓浆后缓慢将注浆管拔出；对于仰孔，需设置排气管，排气管应插至距孔底30～50mm，注浆管布置于孔口（插入锚杆孔内的长度不宜小于200mm），孔口封堵，注浆时，排气管排出浓浆后停止注浆，并闭浆至浆液初凝。 5）锚杆安装后五天内，不得敲击、碰撞、拉拔锚杆和悬挂重物。
锚索施工工艺及流程图
锚索注浆分第一次和第二次注浆，第一次注浆至洞口返浆，第二次注浆时间为第一注浆完成后十小时，请问各位资料怎么填写？？注浆量怎么填写！ 第一次注浆是主要的，第二次只是个补浆过程，如果第一次注好的话，第二次的量很少。 第一次填写看设计有没有特别要求，比如压力结束标准这些。 一般起码要注明，注浆开始时间，然后按照5-10分钟做一次记录，记录在这段时间注入了多少浆液。 等孔口返浆后就做结束，计算总的注浆量就Ok了。 注浆量，根据实际注入量计量，一般要求严格的地方都有自动记录仪。 如果没有，根据储浆容器的容量，来推算。 说简单点，你注进去多少总有个数三，按实际来记录就是了。 最起码锚孔，理论空间要填满。 第二次就简单了，写个什么时候注了多少就行了，量很小，多了就说明第一次没注好。 锚索施工工艺及流程图 锚索制作 钻孔 锚索安装锚固段注浆 立锚墩 张拉 封孔注浆 外部保护 1．钻孔 钻孔是锚索施工中控制工期的关键工序。为确保钻孔效率和保证钻孔质量，采用潜孔冲击式钻机。钻机钻井时，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。钻孔深度要超出锚索设计长度0.5m左右。 钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用。用一根聚乙烯管复核孔深，并以高压风吹孔，待孔内粉尘吹干净，且孔深不少于锚索设计长度时，拔出聚乙烯管，塞好孔口。两种特殊情况的处理： 渗水的处理。在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是一些小石粒和灰色或黄色团粒而无粉尘，说明孔内有渗水，岩粉多贴附于孔壁，这时，若孔深已够，则注入清水，以高压风吹净，直至吹出清水；若孔深不够，虽冲击器工作，仍有进尺，也必须立即停钻，拔出钻具，洗孔后再继续钻进，如此循环，直至结束。有时孔内渗水量大，有积水，吹出的是泥浆和碎石，这种情况岩粉不会糊住孔壁，只要冲击器工作，就可继续钻。如果渗水量太大，以至淹没了冲击器，冲击器会自动停止工作，应拔出钻具进行压力注浆。 塌孔、卡钻的处理。当钻孔穿越强风化岩层或岩体破碎带时，往往发生塌孔。塌孔的主要标志是从孔中吹出黄色岩粉，夹杂一些原状的（非钻头碎的、非新鲜的、无光泽的）石块，这时，不管钻进深度如何，都要立即停止钻进，拔出钻具，进行固壁注浆，注浆压力采用0.4 MPa，浆液为水泥砂浆和水玻璃的混合液，24小时后重新钻孔。雨季，常常顺岩体破碎带向孔内渗流泥浆，固壁注浆前，必须用水和风把泥浆洗出（塌入钻孔的石块不必清除），否则，不仅固壁注浆效果差，还容易造成假象。 2．锚索制作 锚索在钻孔的同时于现场进行编制，内锚固段采用波纹形状，张拉段采用直线形状。钢纹线下料长度为锚索设计长度、锚头高度、千斤顶长度、工具锚和工作锚的厚度以及张拉操作
桥墩施工方案
桥墩施工 1、工程简介： 瑞安市飞云江高楼段沿岸绿道工程（高楼溪段、吴界山段自驾车绿道）大桥全长105.08m，桥面宽度为13.25m，桥梁工程总面积为1392.31㎡.本工程桥梁抗震设防类别为B类，地震动峰值加速度为0.05g,地震基本烈度为6度，结构按7度设防。桥梁起终里程：k1+937.460–k2+042.540桥梁位于直线段内。 桥梁整体布臵：（19+2×31+19）四跨Y型钢构实心板桥 墩浇筑完成后先带模浇水养护，拆模后覆盖塑料膜养护。实体桥墩施工工艺流程见图1。 图1 实体桥墩施工工艺流程图
2、桥墩施工工艺 2.1模板制作：要求模板表面平整，尺寸偏差符合设计要求，具有足够的刚度、强度、稳定性，且拆装方便接缝严密不漏浆。模板进场后为了保证墩身混凝土外观质量，首先进行模板预拼装，检查模板各部分尺寸、模板接缝及平整度，保证各项指标符合设计和规范要求，模板试拼完后其表面均匀涂刷脱模剂，确保模板严密不漏浆。 2.2测量放线： 2.2.1在放线定位前要彻底清理承台表面，保证表面无杂物和污水，并对承台表面进行凿毛处理。 2.2.2用全站仪准确放样桥墩中心位臵，用红油漆在承台上标注，并画出桥墩范围。 2.3搭脚手架：施工时根据桥墩高度和几何尺寸将脚手架搭建在承台上，先搭设Φ48钢管施工支架，支架结构的立面、平面安装牢固，并能抵挡振动时偶然撞击。支架立柱在两个互相垂直的方向加以固定，支架支承部分安臵在承台或经过硬化后的地基上。 作业平台范围要能满足施工场地需要，并且有安全网，要求网绳无破损，并扎系牢固、绷紧、拼接严密；网宽不小于2.6m，里口离墙不得大于15cm，外高内低，每隔3m设支撑，角度为45°；立网随施工层提升，网与网之间拼接严密，空隙不大于10cm。 2.4钢筋施工 墩台身钢筋在钢筋加工场加工，检验合格后运至施工现场进行拼装。 2.4.1墩台身钢筋依据设计加工，采用未经高压水处理过的HRB335带肋钢筋和Q235光圆钢筋，经进场检验合格方可投入使用。 2.4.2 从事钢筋加工及焊接的操作人员必须经考试合格，持证上岗。钢筋正式焊接前，应进行现场条件下的焊接试件检验，合格后方可正式生产。 2.4.3钢筋严格按工程技术交底书和《钢筋工程作业指导书》进行加工。
锚索及腰梁施工方案(一类建资)
基坑锚索及腰梁施工方案 （一）、锚索施工工艺 本工程的锚索是通过外端固定于坡面，另一端锚固在滑动面以内的稳定岩体中。穿过边坡滑动面的预应力锚索（钢绞线），直接在滑面上产生抗滑阻力，增大抗滑摩擦阻力，使结构面处于压紧状态，以提高边坡岩体的整体性，从而从根本上改善岩体的力学性能，有效地控制岩体的位移，促使其稳定，达到整治顺层、滑坡及危岩、危石的目的。 1．施工工艺及流程图如下： 2．钻孔。钻孔是锚索施工中控制工期的关键工序。为确保钻孔效率和保证钻孔质量，采用全套管锚索钻机，钻头直径为150mm 。钻机钻孔时，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。 3．渗水的处理。在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是一些小石粒和灰色或黄色团粒而无粉尘，说明孔内有渗水，岩粉多贴附于孔壁，这时，若孔深已够，则注入清水，以高压风吹净，直至吹出清水；若孔深不够，虽冲击器工作，仍有进尺，也必须立即停钻，拔出钻具，洗孔后再继续钻进，如此循环，直至结束。 4． 塌孔、卡钻的处理。当钻孔穿越强风化岩层或岩体破碎带时，往往发生塌孔。塌孔的主要标志是从孔中吹出黄色岩粉，夹杂一些原状的（非钻头碎的、非新鲜的、无光泽的）石块 5． 锚索制作 锚索在钻孔的同时于现场进行编制，内锚固段采用波纹形状，张拉段采用直线形状。 锚索制作 钻 孔 锚索安装 一次注浆 挂网喷砼 张拉 割除多余钢绞线 外部保护 二次注浆 锚索腰梁 锚头锁定
6．锚索安装 向锚索孔装索前，要核对锚索编号是否与孔号一致，确认无误后，再以高压风清孔一次，即可安装锚索。 7.锚索一次注浆 第一次采用重力或低压（0.4~0.6MPa）灌浆，采用底部灌浆方式，导管底端插入孔底（距孔底宜为100~200mm），在灌浆同时，将导管缓慢的以匀速撤出，导管的出浆口应始终处于孔中浆体的表面以下，保证孔中气体能全部逸出,当孔口有水泥浆液流出时，说明注浆已满，停止注浆。 8．锚索二次注浆 第二次采用高压注浆（2~3MPa），孔口设止浆塞，在首次灌浆初凝后2~4小时内向孔中二次灌注水泥净浆，注满后保持压力5~8分钟，二次灌浆管的边壁带孔且与钻孔等长，在首次灌浆前与锚索同时送入孔中。 9．立锚墩 锚墩的作用是把锚具的集中荷载传递到岩面和调整岩面受力方向。
