管道直径De、DN、d、ф各自的含义(给排水施工图)

De、DN、d、ф的各自表示范围

De-- PPR、PE管、聚丙烯管外径

DN-- 聚乙烯(PVC)管、铸铁管、钢塑复合管、镀锌钢管公称直径d -- 混凝土管公称直径

ф-- 无缝钢管公称直径,其规格为,如ф100:108 X 4

管径DE与DN区别

1、DN是指管道的公称直径——这既不是外径也不是内径(应该与管道工程发展初期与英制单位有关,通常用来描述镀锌钢管)它与英制单位的对应关系如下:

4分管:4/8英寸:DN15;

6分管:6/8英寸:DN20;

1寸管:1英寸:DN25;

寸二管:1又1/4英寸:DN32;

寸半管:1又1/2英寸:DN40;

两寸管:2英寸:DN50;

三寸管:3英寸:DN80(很多地方也标为DN75);

四寸管:4英寸:DN100;

2、De主要是指管道外径(一般采用De标注的,均需要标注成外径X壁厚的形式)

主要用于描述:无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例,用DN、De两种标注方法如下:

DN20 De25X2.5mm

DN25 De32X3mm

DN32 De40X4mm

DN40 De50X4mm

我们习惯于使用DN来标注焊接钢管,在不涉及到壁厚的情况下很少使用De来标注管道;但是标注塑料管就又是另外一回事了;

还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN。

别外据在现场的实践经验:

a、两种管道材料的连接方式不外乎:丝扣连接及法兰连接。

b、镀锌钢管、PPR管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠。

c、如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触。

3、DN 、De、Dg的区别

DN Nominal diameter

De external diameter

Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货,有中国特色的国产货,现在都不用了

a、各种管子的不同标注方法:

1 、水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径DN表示(如DN15、DN50);

2、无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径D×壁厚表示(如D108×4、D159×4.5等);

3 、钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等);

4、塑料管材,管径宜按产品标准的方法表示;

5、当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。

b、DN 、De、Dg的关系:

De量的是管道外壁的直径

DN是De减一半管壁的厚度得的数

Dg一般没人用

1管径应以mm为单位。

2管径的表达方式应符合下列规定:

1 水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径DN表示;

2 无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径×壁厚表示;

3 钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示;

4 塑料管材,管径宜按产品标准的方法表示;

5 当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de(公称外径)×e(公称壁厚)表示(GB 5836.1-92)。

给水用聚丙烯(PP)管材规格用de×e表示(公称外径×壁厚)

塑料管在工程图上的标示

公制标示( metric dimension size )

以DN表示

一般称为“公称尺寸”,它不是管外径、也不是管内径。是外径与内径的平均值,我们称平均内径。例如:外径63mm的塑料管之公制标示( mm dimension size ) DN50

ISO公制标示( ISO metric dimension size )

以Da表示PVC管,ABS管之管外径

以De表示PP管,PE管之管外径

例如:外径63mm的塑料管之公制标示( mm dimension size ) Da63 对PVC管,ABS管而言

管径的表示方法

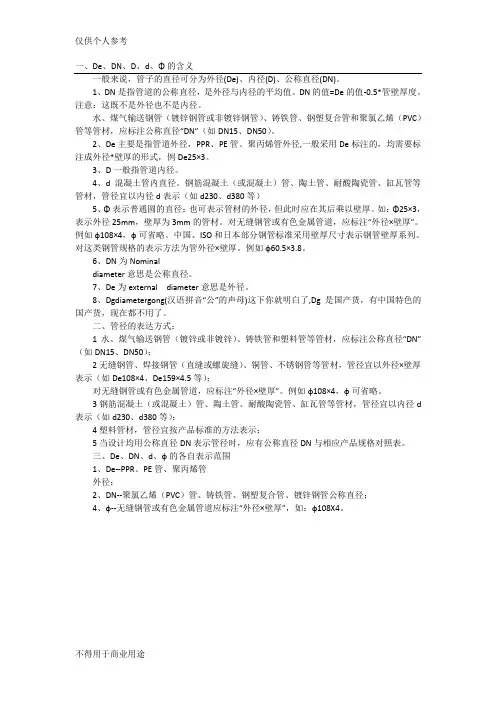

一、De、DN、D、d、Φ的含义 一般来说,管子的直径可分为外径(De)、内径(D)、公称直径(DN)。 DN是指管道的公称直径,是外径与内径的平均值。DN的值=De的值-0.5*管壁厚度。注意:这既不是外径也不是内径。 水、煤气输送钢管(镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC)管等管材,应标注公称直径“DN”(如DN15、DN50)。 De主要是指管道外径,PPR、PE管、聚丙烯管外径 ,一般采用De标注的,均需要标注成外径*壁厚的形式,例De25×3。 D 一般指管道内径。 d 混凝土管内直径。钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等) Φ表示普通圆的直径;也可表示管材的外径,但此时应在其后乘以壁厚。如:Φ25×3,表示外径25mm,壁厚为3mm的管材。对无缝钢管或有色金属管道,应标注“外径×壁厚”。例如ф108×4,ф可省略。中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径×壁厚。例如ф60.5×3.8。 DN 为Nominal diameter 意思是公称直径。 De 为external diameter意思是外径。 Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货,有中国特色的国产货,现在都不用了。 二、管径的表达方式: 1 水、煤气输送钢管(镀锌或非镀锌)、铸铁管和塑料管等管材,应标注公称直径“DN”(如DN15、DN50); 2 无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径×壁厚表示(如De108×4、De159×4.5等); 对无缝钢管或有色金属管道,应标注“外径×壁厚”。例如ф108×4,ф可省略。 3 钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等); 4 塑料管材,管径宜按产品标准的方法表示; 5 当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。

螺纹和管径规格

一、管子直径表示方法 一般来说,管子的直径可分为外径、内径、公称直径。 管材为无缝钢管的管子的外径用字母D来表示,其后附加外径的尺寸和壁厚,例如外径为108mm的无缝钢管,壁厚为5mm,用D108*5表示,塑料管也用外径表示,如De63。其它如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示,在设计图纸中一般采用公称直径来表示,公称直径是为了设计制造和维修,方便人为地规定的一种标准,也叫公称通径,是管子(或者管件)的规格名称。 管子的公称直径和其内径、外径都不相等,例如:公称直径为100mm的无缝钢管有102*5和108*5等好几种,108为管子的外径,5表示管子的壁厚,因此,该钢管的内径为(108-5-5)=98mm,但是它不完全等于钢管外径减两倍壁厚之差,也可以说,公称直径是接近于内径,但是又不等于内径的一种管子直径的规格名称,在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸,公称直径采用符号DN表示,如果在设计图纸中采用外径表示,也应该做出管道规格对照表,表明某种管道的公称直径,壁厚。 老式的说法: 4分(1/2”)——DN15——DE20 6分(3/4”)——DN20——De25 1寸——DN25——De32 1寸2——DN32——De40 1寸半——DN40——De50 2寸——DN50——De63 2寸半——DN65——De75 3寸——DN80——De90 4寸——DN100——De110

二、螺纹规格 1. 管螺纹 主要用来进行管道的连接,使其内外螺纹的配合紧密,有直管和锥管两种。 常见的管螺纹主要包括以下几种:NPT、PT、G等。 公制看螺距,英制数一寸内螺纹的个数,NPT、PT、G都是管螺纹。 ●NPT是National (American) Pipe Thread 的缩写,属于美国标准的60度锥管螺 纹,用于北美地区,国家标准可查阅GB/T12716-1991。 ●PT(BSPT)是Pipe Thread 的缩写,是55度密封圆锥管螺纹,原惠氏螺纹家 族,多用于欧洲及英联邦国家,常用于水及煤气管行业,锥度规定为1:16,国 家标准可查阅GB/T7306-2000。 ●G是55度非螺纹密封管螺纹,原惠氏螺纹家族.标记为G 代表圆柱螺纹.国家 标准可查阅GB/T7307-2001。 公制螺纹与英制螺纹的区别: ●公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示; ●公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹为等腰60度 牙型; ●公制螺纹用公制单位(如mm),美英制螺纹用英制单位(如英寸); 行内人通常用“分”来称呼螺纹尺寸,一英寸等于8分,1/4英寸就是2分,以此类推。 G是管螺纹的统称,55、60度的划分属于功能性的,俗称管圆,即螺纹由一圆柱面加工而成。 ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,老国标标注为Rc。 公称直径是指所连接的管道直径,显然螺纹大径比公称直径大。1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸。 管螺纹的尺寸代号是带有外螺纹的管子的孔径,单位为英寸。根据尺寸代号可从相关表中查出该螺纹的大径、小径和螺距。注意:管螺纹的尺寸代号不是螺纹的实际尺寸,管螺纹的尺寸代号并非公称直径,也不是管螺纹本身任何一个直径的尺寸。管螺纹的大径,中径,小径及螺距等具体尺寸,必须查阅相关的国家标准。

管径的含义区别及对照表

管径Dn 、De 、D 、d 、? ,一口气分的清! 管道天天见,管径经常念,可是要把Dn 、De 、D 、d 、?这几个都放在一起......比如:DN200、De200、D200、d200、?200 一般来说,管子的直径可以分为外径(De ),内径(D ),公称直径(DN )。下面来给大伙区分区分这些的区别~ DN 是指管道的公称直径 注意:这既不是外径也不是内径,是外径与内径的平均值,称平均内径。 当设计均用公称直径DN 表示管径时,应有公称直径DN 与相应产品规格对照表。 焊接钢管、镀锌钢管规格质量 公称直径 近似内径 管壁厚 外径 焊接钢管质量 镀锌钢管质量 DN in 俗称 (mm) (mm) (mm) (kg/m) (kg/m) 15 1/2 四分 15 20 3/4 六分 20 25 1 一寸 25 32 411 一寸二 32 40 2 11 一寸半 40 50 2 二寸 50 65 2 12 二寸半 70 80 3 三寸 80 100 4 四寸 106 125 5 五寸 131 150 6 六寸 156 水、煤气输送钢管(镀锌钢管或者非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC )管等管材,应标注公称直径“DN ”(如DN15、DN20) De 主要是指管道外径 一般采用De 标注的,均需要标注成外径×壁厚的形式; 主要用于描述:无缝钢管、PVC 等塑料管道、和其他需要明确壁厚的管材。 拿镀锌焊接钢管为例,用DN 、De 两种标注方法如下: DN20 De25×2.5mm DN25 De32×3mm DN32 De40×4mm DN40 De50×4mm 我们习惯于使用DN 来标注焊接钢管,在不涉及到壁厚的情况下很少使用De 来标注管道; 但是标注塑料管就又是另外一回事了;还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De ,而不是指DN ,这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。 两种管道材料的连接方式不外乎:丝扣连接及法兰连接。其他连接方式就用得很少了。 镀锌钢管、PPR 管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠。 注意:如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材

工程管径对照表-内容很全(常用)

工程管径对照表-内容很全(常用) 2010-02-20 13:56 1. 4分管是G1/2英寸的俗称。 2. 工程上管子的公称尺寸表示它的内径,这里表示内径1/2英寸,在公制管中圆整为15mm。 3. 常用列表 内径(公制)内径(英制)外径俗称 6 1/8 10 1分 8 ? 13.5 2分 10 3/8 17 3分 15 1/2 21.3 4分 20 3/4 26.8 6分 25 1 33.5 1吋 依此类推。 1 英寸=25.4毫米 =8英分 1/2 是四分(4英分) DN15 3/4 是六分(6英分) DN20 GB/T50106-2001 d500一般是指内径500mm, dn500公称直径500mm 公称直径nominal diameter又叫平均外径,既不是外径,也不是内径,但接近于内径,是在内径附近的一个数据,一般=内径+壁厚的平均值,公制mm为基准,称DN,它是我们计算用直径,反应的是管道的实际通水能力。 容器、管子或管件的标准化直径系列中的名义直径。例如公称直径为DN100的钢管,其外径可能是108mm或114mm,内径则随壁厚而不同。一般公称直径常为与管内径相近的某整数值。 2.4管径 2.4.1管径应以mm为单位。 2.4.2管径的表达方式应符合下列规定: 1 水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径DN表示; 2 无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径×壁厚表示; 3 钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示;

4 塑料管材,管径宜按产品标准的方法表示; 5 当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。建筑排水用硬聚氯乙烯管材规格用de(公称外径)×e(公称壁厚)表示(GB 5836.1-92) 给水用聚丙烯(PP)管材规格用de×e表示(公称外径×壁厚). 关于DN与De的区别: 1、DN是指管道的公称直径nominal diameter,注意:这既不是外径也不是内径;应该与管道工程发展初期与英制单位有关;通常用来描述镀锌钢管,它与英制单位的对应关系如下: 4分管:4/8英寸:DN15; 6分管:6/8英寸:DN20; 1寸管:1英寸:DN25; 寸二管:1又1/4英寸:DN32; 寸半管:1又1/2英寸:DN40; 两寸管:2英寸:DN50; 三寸管:3英寸:DN80(很多地方也标为DN75); 四寸管:4英寸:DN100; De主要是指管道外径,一般采用De标注的,均需要标注成外径X壁厚的形式;主要用于描述:无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。 拿镀锌焊接钢管为例,用DN、De两种标注方法如下: DN20 De25X2.5mm DN25 De32X3mm DN32 De40X4mm DN40 De50X4mm 等等。。。。。。我们习惯于使用DN来标注焊接钢管,在不涉及到壁厚的情况下很少使用De来标注管道; 但是标注塑料管就又是另外一回事了;还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN,这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。 两种管道材料的连接方式不外乎:丝扣连接及法兰连接。其他连接方式就用得很少了。 镀锌钢管、PPR管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠。 注意:如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触。

管径的表示

管径的表示 一、施工中的一些方言术语 束结:管道之间连接用外罗:外丝由任:活接头。 月弯:小管道相交处,弯过相交管,相当于两个弯头的作用卜生:补芯马鞍:在主管上开三通用。 二、一般的管径表示方法对照: NB:公稱管徑,inch(〃) DN:公稱管徑,mm(metric) Da:公稱外徑,mm(ISO metric)

引用制图标准: 2.4.2 管径的表达方式应符合下列规定: 1 水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径DN表示(如DN15、DN50); 2 无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径D×壁厚表示(如D108×4、D159×4.5等); 3 钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d 表示(如d230、d380等); 4 塑料管材,管径宜按产品标准的方法表示; 5 当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。 LZ所说的dn是一些塑料管,比如UPVC管的管径表示方法,不能与钢管DN直接对照,最好的处理方式是设计在图纸上做管径对照表,材料采购员按材质加外径加内径的参数进行采购。 1/2” NB---------DN15mm---------Da20mm 3/4”NB----------DN20mm---------Da25mm 1” NB----------DN25mm---------Da32mm 11/4”NB--------DN32mm---------Da40mm 11/2”NB--------DN40mm---------Da50mm 2” NB-------DN50mm----------Da63mm 21/2” NB-------DN65mm----------Da75mm 3” NB-------DN80mm----------Da90mm 4” NB-------DN100mm--------Da110mm 5” NB-------DN125mm--------Da140mm 6” NB-------DN150mm--------Da160mm 8” NB-------DN200mm--------Da225mm 10” NB-------DN250mm--------Da250mm 12” NB-------DN300mm--------Da315mm 14” NB-------DN350mm--------Da355mm 16” NB-------DN400mm--------Da400mm 18” NB-------DN450mm--------Da450mm 20” NB-------DN500mm--------Da500mm 22” N B-------DN550mm--------Da560mm 24” NB-------DN600mm--------Da630mm 26” NB-------DN650mm--------Da710mm 28” NB-------DN700mm--------Da800mm 30” NB-------DN750mm--------Da900mm ★ De :指塑膠管配件的插接或套接的長度。 【例】三通或 90。灣頭的內徑即以 De 表示之。 所以, De > Da De的意义 按ISO161-1 与 ISO727 的定义,De有二个意义,即: (1)管的外径 (2)管配件的内径

各类管径表示方法

各类管径表示方法 1 范围 本标准规定了DN(公称尺寸)的定义与系列。 本标准适用于使用DN 标识的相关标准中规定的管道元件。 注:也可以使用与本标准不同的其她标识尺寸方法,例如螺纹、压配、承插焊或对接焊的管道元件,可用NPS(公称管子尺寸)、OD(外径)、ID(内径)或G(管螺纹尺寸标记)等标识的管道元件。…… 一般来说,钢管的直径可分为外径、内径、公称直径。 管材为无缝钢管的管子的外径用字母D来表示,其后附加外直径的尺寸与壁厚,例如外径为108的无缝钢管,壁厚为5mm,用D108*5表示; 塑料管也用外径表示,如De63; 钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示,在设计图纸中一般采用公称直径来表示,公称直径就是为了设计制造与维修的方便人为地规定的一种标准,也较公称通径,就是管子(或者管件)的规格名称。 管子的公称直径与其内径、外径都不相等,例如:公称直径为100mm的无缝钢管有102*5、108*5等好几种,108为管子的外径,5表示管子的壁厚,因此,该钢管的内径为(108*5-5)=98mm,但就是它不完全等于钢管外径减两倍壁厚之差,也可以说,公称直径就是接近于内径,但就是又不等于内径的一种管子直径的规格名称, 在设计图纸中所以要用公称直径,目的就是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。 公称直径采用符号DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚。 钢管单位中“Φ”与“DN”一般都用来表示直径,区别就是:

Ф:就是表示外径DN:公称直径(近似内径) “Φ”标识普通圆钢管的直径,或管材的外径乘以壁厚,如:Φ25×3标识外径25mm,壁厚为 3mm的管材; “DN”:标识管材与阀门等管件的公称直径,通常接近于钢管的内径。就是为了工程安装配套而建立的钢管标准术语,如:DN25;DN50。 不过,现在人们在钢管的计算中,一般都就是以英寸为单位,毫米只就是一个比较近似、好记的数。比如DN50的钢管应该就是2英寸,1英寸=25、4mm,2英寸应该就是50mm,这时还要瞧钢管的壁厚,一般螺旋钢管都在5mm以上,以5mm为例,DN50的钢管的外径应该在60mm左右。 公称直径(通径)又称平均外径:这就是缘自金属管的管璧很薄,管外径与管内径相差无几,所以取管的外径与管的内径之平均值当作管径称呼。 DN——公称通径又叫公称直径,就是指管子与管路附件的名义直径,它就是就内径而言的标准、通常阀门的公称直径就就是其实际内径,而管道的公称直径近似于内径但不就是实际内径,它就是以接近管道实际内径的整数植表示的直径。 DN就是有缝钢管(焊管)的标称,无缝钢管不用这个表示法,而用外径标称。 在设计中塑料管管径一般用de标注 塑料管就是De标识,指的就是外径 根据混凝土与钢筋混凝土排水管(GB/T11836-1999)中图表,钢筋混凝土(或混凝土)管等管材,管径标注d应为公称内径; 塑料管材,管径按各产品技术标准的规定标注,一般以外径表示,如UPUC管标注为de,HDPE管标注为De。 依据《给水排水制图标准》(GB/T50106-2001)第2、4节管径中有关规定: 1、水煤气输送钢管(镀锌与非镀锌)、铸铁管等管材,管径标注为DN(mm); 2、无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径标注为外径Dx壁厚; 3、钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管等管材,管径标注为d; 4、塑料管材,管径宜按产品标准的方法标注;当设计用DN标注管径时,应有DN与相应产品规格

管径规格表

自来水管规格表 管内径标称规格台湾CNS规格日本JIS规格国内DIN规格美国ANSI 英国BS 美标SCH80 美标SCH40 mm inch 管外径管厚度管外径管厚度管外径管厚度管外径管外径管外径管厚度管外径管厚度 10 3/8" 18±0.2 2.2±0.6 18±0.2 2.5±0.2 16±0.2 17.14 17.14 15 1/2" 22±0.2 2.7±0.6 22±0.2 3.0±0.3 20±0.3 2.0±0.4 21.34 21.34 21.3±0.1 3.985±0.255 21.3±0.1 3.025±0.255 20 3/4" 26±0.2 2.7±0.6 26±0.2 3.0±0.3 25±0.3 3.0±0.5 26.67 26.67 26.7±0.1 4.165±0.255 26.7±0.1 3.125±0.255 25 1" 34±0.3 3.2±0.6 32±0.3 3.5±0.3 32±0.3 4.0±0.6 33.40 33.40 33.4±0.13 4.815±0.265 33.4±0.13 3.635±0.255 32 1+1/4" 42±0.3 3.2±0.6 38±0.3 3.5±0.3 40±0.3 4.6±0.7 42.16 42.16 42.16±0.13 5.14±0.29 42.16±0.13 3.815±0.255 40 1+1/2" 48±0.4 3.6±0.8 48±0.4 4.0±0.4 50±0.3 5.3±0.8 48.26 48.26 48.26±0.15 5.385±0.305 48.26±0.15 3.94±0.25 50 2" 60±0.5 4.1±0.8 60±0.5 4.5±0.4 63±0.3 6.0±0.9 60.32 60.32 60.32±0.15 5.87±0.33 60.32±0.15 4.165±0.255 65 2+1/2" 76±0.5 4.1±0.8 76±0.5 4..5±0.4 75±0.3 6.6±1.0 73.02 73.02 73.02±0.18 7.43±0.42 73.02±0.18 5.465±0.305 80 3" 89±0.5 5.1±0.8 89±0.5 5.9±0.4 90±0.3 7.3±1.1 88.90 88.90 88.9±0.2 8.075±0.455 88.9±0.2 5.82±0.33 100 4" 114±0.6 6.6±1.0 114±0.6 7.1±0.5 110±0.4 8.0±1.2 114.30 114.30 114.3±0.23 9.07±0.51 114.3±0.23 6.375±0.355 125 5" 140±0.8 7.5±1.2 140±0.8 7.5±0.5 140±0.4 9.3±1.4 141.30 141.30 150 6" 165±1.0 8.5±1.4 165±1.0 9.6±0.7 160±0.5 10±1.5 168.28 168.28 168.3±0.28 11.63±0.66 168.3±0.28 7.54±0.43

管径叫法相关常识

一般来说,钢管的直径可分为外径、内径、公称直径。 管材为无缝钢管的管子的外径用字母D来表示,其后附加外直径的尺寸和壁厚,例如外径为108的无缝钢管,壁厚为5MM,用D108*5表示; 塑料管也用外径表示,如De63; 钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示,在设计图纸中一般采用公称直径来表示,公称直径是为了设计制造和维修的方便人为地规定的一种标准,也较公称通径,是管子(或者管件)的规格名称。 管子的公称直径和其内径、外径都不相等,例如:公称直径为100MM的无缝钢管邮102*5、108*5等好几种,108为管子的外径,5表示管子的壁厚,因此,该钢管的内径为(108*5-5)=98MM,但是它不完全等于钢管外径减两倍壁厚之差,也可以说,公称直径是接近于内径,但是又不等于内径的一种管子直径的规格名称, 在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。 公称直径采用符号DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚。 钢管单位中“Φ”和“DN”一般都用来表示直径,区别是: Ф :是表示外径DN:公称直径(近似内径) “Φ”标识普通圆钢管的直径,或管材的外径乘以壁厚,如:Φ25×3标识外径25mm,壁厚为3mm的管材;“DN”:标识管材和阀门等管件的公称直径,通常接近于钢管的内径。是为了工程安装配套而建立的钢管标准术语,如:DN25;DN50。 不过,现在人们在钢管的计算中,一般都是以英寸为单位,毫米只是一个比较近似、好记的数。比如DN50的钢管应该是2英寸,1英寸=25.4mm,2英寸应该是50mm,这时还要看钢管的壁厚,一般螺旋钢管都在5mm以上,以5mm为例,DN50的钢管的外径应该在60mm左右。 公称直径(通径)又称平均外径:这是缘自金属管的管璧很薄,管外径与管内径相差无几,所以取管的外径与管的内径之平均值当作管径称呼。 DN——公称通径又叫公称直径,是指管子和管路附件的名义直径,它是就内径而言的标准.通常阀门的公称直径就是其实际内径,而管道的公称直径近似于内径但不是实际内径,它是以接近管道实际内径的整数植表示的直径。 DN是有封钢管的标称,无缝钢管不用这个表示法,而用外径标称。 这里是de的知识 在设计中塑料管管径一般用de标注 塑料管是De标识,指的是外径

管径的含义、区别及对照表

管径Dn、De、D、d、? ,一口气分的清! 管道天天见,管径经常念,可是要把Dn、De、D、d、?这几个都放在一起......比如:DN200、De200、D200、d200、?200 一般来说,管子的直径可以分为外径(De),内径(D),公称直径(DN)。下面来给大伙区分区分这些的区别~ DN是指管道的公称直径 注意:这既不是外径也不是内径,是外径与内径的平均值,称平均内径。 当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。 应标注公称直径“DN”(如DN15、DN20) De主要是指管道外径 一般采用De标注的,均需要标注成外径×壁厚的形式; 主要用于描述:无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。 拿镀锌焊接钢管为例,用DN、De两种标注方法如下: DN20 De25×2.5mm DN25 De32×3mm DN32 De40×4mm DN40 De50×4mm 我们习惯于使用DN来标注焊接钢管,在不涉及到壁厚的情况下很少使用De来标注管道;但是标注塑料管就又是另外一回事了;还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN,这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。 两种管道材料的连接方式不外乎:丝扣连接及法兰连接。其他连接方式就用得很少了。 镀锌钢管、PPR管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠。 注意:如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触。 D一般指管道内径 d表示混凝土管内直径 ?表示普通圆的直径

管径规格及名称汇总

管径规格汇总 镀锌钢管用公称直径DN表示,为管道内径; 塑料管用公称外径dn表示,为管材外径; 钢塑复合压力管用公称外径Dn表示,为管材外径。 钢管与塑料管及钢(铝)塑复合管的规格的对应详见下表: 钢管与塑料管规格实际选用对应表 镀锌钢管 塑料管及金属复合管带嵌件的塑料管件公称直径(DN) 公称外径(dn/Dn)管件内径×管螺纹公制 英制 15 1/2″(四分 管) 20 20×1/2″ 20 3/4″(六分 管) 25 25×3/4″ 25 1″(一寸管)32 32×1″ 32 1?″(寸二 管) 40 40×1?″ 40 1?″(寸半 管) 50 50×1?″ 50 2″(二寸管)63 63×2″ 65 2?″ 75 75×2?″ 80 3″ 90 100 4″ 110 100 4″ 125 150 6″ 160 200 8″ 200 200 8″ 225 250 10″ 250 300 12″ 315 350 14″ 355 400 16″ 400 450 18″ 450 500 20″ 500 600 24″ 630 De一般是塑料管的外径。DN一般是金属管的公称直径。不管是冷凝水或冷媒管,一般都按管材的不同选用不同的标法。 d为水泥管或钢筋砼管

四分管、六分管与公称尺寸的关系: 几分,主要是指管道的内径尺寸,其外径跟管道壁厚有关。 公称通径DN/mm俗称 相当管螺纹/in外径d 6 一分管 1/8 10 8 二分管 2/8 10 三分管 3/8 14或17 15 四分管 4/8 18或22 20 六分管 6/8 25或27 25 一寸管 1 32或34 1 英寸=25.4毫米 =8英分 1/8" 是 DN4 1/4" 是 二分(2英分) DN8 1/2" 是 四分(4英分) DN15 3/4" 是 六分(6英分) DN20 2分管 DN8 4分管 DN15 6分管 DN20 1" DN25 1.2" DN32 1.5" DN40 2" DN50 2.5" DN65 3" DN80 3.5" DN90 4" DN100 5" DN125 6" DN150 8" DN200 10" DN250 12" DN300 14" DN350 16" DN400 18" DN450 20" DN500 24" DN600 28" DN650 30" DN750 32" DN800 34" DN850 36" DN900 42" DN1050 48" DN1200 54" DN1350 60" DN1500 64" DN1600 72" DN1800 80" DN2000 84" DN2100 88" DN2200 96" DN2400 一、管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。 二、法兰按照法兰的密封面型式有有多种,一般常用有: 全平面Full Face(FF)、凸面Raised Face(RF)、凹面Female Face(FM)、凹凸面Male and Female Face(MFM)、环连接面Ring Joint Face(RJ)、榫槽面Tongued and Grooved Face(TG)。

管径的各种表示方法

管径的各种表示方法 1英寸=25.4毫米=8英分 1/2是四分(4英分) DN15 3/4是六分(6英分) DN20 2分管DN8 4分管DN15 6分管DN20 1′DN25 1.2′DN32 1.5′DN40 2′DN50 2.5′DN65 3′DN80 4′DN100 5′DN125 6′DN150 8′DN200 10′DN250 12′DN300 GB/T50106-2001 2.4管径 2.4.1管径应以mm为单位。 2.4.2管径的表达方式应符合下列规定: 1水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径DN表示; 2无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径×壁厚表示; 3钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d 表示; 4塑料管材,管径宜按产品标准的方法表示; 5当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。 建筑排水用硬聚氯乙烯管材规格用de(公称外径)×e(公称壁厚)表示(GB 5836.1-92)给水用聚丙烯(PP)管材规格用de×e表示(公称外径×壁厚). 关于DN与De的区别: 1、DN是指管道的公称直径,注意:这既不是外径也不是内径;应该与管道工程发展初期与英制单位有关;通常用来描述镀锌钢管,它与英制单位的对应关系如下: 4分管:4/8英寸:DN15; 6分管:6/8英寸:DN20; 1寸管:1英寸:DN25; 寸二管:1又1/4英寸:DN32; 寸半管:1又1/2英寸:DN40; 两寸管:2英寸:DN50;

三寸管:3英寸:DN80(很多地方也标为DN75); 四寸管:4英寸:DN100; De主要是指管道外径,一般采用De标注的,均需要标注成外径X壁厚的形式; 主要用于描述:无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。 拿镀锌焊接钢管为例,用DN、De两种标注方法如下: DN20 De25X2.5mm DN25 De32X3mm DN32 De40X4mm DN40 De50X4mm 等等。。。。。。我们习惯于使用DN来标注焊接钢管,在不涉及到壁厚的情况下很少使用De来标注管道; 但是标注塑料管就又是另外一回事了;还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN,这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。 两种管道材料的连接方式不外乎:丝扣连接及法兰连接。其他连接方式就用得很少了。 镀锌钢管、PPR管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠。 注意:如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触。

第一章管道识图第五节管道施工图基本知识

第五节 管道施工图基本知识 管道施工图是管道工程中用来表达和交流技术思想的重要工具,设计人员用它来表达设计意图,施工人员依据它来进行预制和施工,所以人们往往把施工图称为工程的语言。而熟悉图纸核对资料,则又是施工准备的一项重要工作。 管道施工图是怎样分类的,它又由哪些具体的图纸所组成?当拿到一套施工图纸应该用什么方法,分哪几个步骤去了解和看懂它?当拿到其中的某一张图纸应该用什么方法去弄懂弄通它7要解决这些问题,看来仅懂得投影原理还是不够的,必须掌握正确的识图万法和必要的专业工艺知识才行,为此,这一章中我们将主要学习各专业管道施工图所共有的基本知识,以及识读管道图的步骤和方法。 一、管道施工图的分类 (一)按专业分类 管道施工图按专业可分为化工工艺管道施工图、采暖通风管道施工图、动力管道施工图、给水排水管道施工图和自控仪表管道施工图等。每一个专业里又可分为许多具体的工程施工图或具体的专业施工图。如给水排水工程施工图可分为给水管道施工图、排水管道施工图和卫生工程施工图;采暖通风施工图可分为采暖、通风、空气调节和制冷管道施工图;动力管道施工图又可分为氧气管道、煤气管道、空压管道、乙炔管道和热力管道等具体的专业管道施工图。 (二)按图形和作用分类 按图形及其作用,管道施工图可分为基本图和详图两大部分。基本图包括图纸目录、施工图说明、设备材料表、流程图、平面图、系统轴测图和立(剖)面图,详图包括节点图、大样图和标准图。 l.图纸目录 对于数量众多的施工图纸,设计人员把它按一定的图名和顺序归纳编排成图纸目录以便查阅。通过图纸目录我们可以知道参加设计和建设的单位,工程名称、地点、编号及图纸的名称。 2.施工图说明 凡在图样上无法表示出来而又非要施工人员知道的一些技术和质量方面的要求,一般都用文字形式来加以说明。它的内容一般包括工程的主要技术数据,施工和验收要求以及注意事项。 3.设备、材料表 指该项工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料的名称、规格、型号、数量的明细表。

管径对照表

多大管径配多大阀门 多大管径(外径)与多大阀门(通径)DN尺寸对照表 工程管径对照表(常用): 1英寸=25.4毫米 =8英分 1/2是四分(4英分) DN15 3/4是六分(6英分) DN20 2分管 DN8 4分管 DN15 6分管 DN20 1′DN25 DN80 DN250 1.2′ DN32 1.5′ 5′ DN40 2′ DN50 6′ DN150 2.5′ DN65 3′4′DN100 DN125 8′ DN200 10′12′DN300 GB/T50106-2001 2.4管径 2.4.1管径应以mm为单位。 2.4.2管径的表达方式应符合下列规定: 1水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径DN表示; 2无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径× 壁厚表示; 3钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示; 4塑料管材,管径宜按产品标准的方法表示; 5当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。 建筑排水用硬聚氯乙烯管材规格用de(公称外径)×e(公称壁厚)表示(GB 5836.1-92) 给水用聚丙烯(PP)管材规格用de×e表示(公称外径×壁厚). 关于DN与De的区别: 1、DN是指管道的公称直径,注意:这既不是外径也不是内径;应该与管道工程发展初期与英制单位有关;通常用来描述镀锌钢管,它与英制单位的对应关系如下: 4分管:4/8英寸:DN15; 6分管:6/8英寸:DN20;

1寸管:1英寸:DN25; 寸二管:1又1/4英寸:DN32; 寸半管:1又1/2英寸:DN40; 两寸管:2英寸:DN50; 三寸管:3英寸:DN80(很多地方也标为DN75); 四寸管:4英寸:DN100; De主要是指管道外径,一般采用De标注的,均需要标注成外径X壁厚的形式; 主要用于描述:无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。 拿镀锌焊接钢管为例,用DN、De两种标注方法如下: DN20 De25X2.5mm DN25 De32X3mm DN32 De40X4mm DN40 De50X4mm 我们习惯于使用DN来标注焊接钢管,在不涉及到壁厚的情况下很少使用De来标注管道;但是标注塑料管就又是另外一回事了;还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN,这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。 两种管道材料的连接方式不外乎:丝扣连接及法兰连接。其他连接方式就用得很少了。镀锌钢管、PPR管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠。 注意:如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触。 镀锌钢管壁厚: DN15-2.75mm, DN20-2.75,DN25-3.25,DN32-3.25 DN40-3.5,DN50-3.5,DN70-3.75,DN80-4,DN100-4mm。 对于多大的英寸水管该用多大的接口做了详细对照, 见下表: 1.管件尺寸英寸毫米对照表

各种常用管道管径的表示方法及对照表

各种常用管道管径的表示方法及对照 表 夏某人?2018-03-2523:56:59 小编现给大家分享一下工程中各种管道管径的表示及对照表,请大家转发、收藏,以备不时之需! 一、De、DN、D、d、Φ的含义 一般来说,管子的直径可分为外径(De)、内径(D)、公称直径(DN)。1、DN是指管道的公称直径,是外径与内径的平均值。DN的值=De的值﹣0.5*管壁厚度。注意:这既不是外径也不是内径。水、煤气输送钢管(镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC)管等管材,应标注公称直径“DN”(如DN15、DN50); 2、De主要是指管道外径,PPR、PE管、聚丙烯管外径,一般采用De标注的,均需要标注成外径x壁厚的形式,例De25x3; 3、D一般指管道内径; 4、d混凝土管内直径。钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等);

5、φ表示普通圆的直径;也可表示管材的外径,但此时应在其后乘以壁厚。如φ25x3,表示外径25mm,壁厚为3mm的管材。对无缝钢管或有色金属管道,应标注“外径x壁厚”。例如φ108x4,φ可省略。中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径x 壁厚。例如φ60.5x3.8; 6、DN为Nominaldiameter意思是公称直径; 7、De为externaldiameter意思是外径; 8、Dgdiametergong(汉语拼音“公”的声母)这下你就明白了,Dg是国产货,有中国特色的国产货,现在都不用了。 二、管径的表达方式 1、水、煤气输送钢管(镀锌或非镀锌)、铸铁管和塑料管等管材,应标注公称直径“DN”(如DN15、DN50);在涉及壁厚的情况下也可以使用De来标注;拿镀锌焊接钢管为例,用DN、De两种标注方法如下: DN20De25x2.5mmDN25De32x3mmDN32De40x4mmDN40De50x4mm 等等……; 2、无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径x壁厚表示(如De108x4、De159x4.5等);对无缝钢管或有色金属管道,应标注“外径x壁厚”。例如φ108x4,φ可省略;
