外贴式超声波液位计

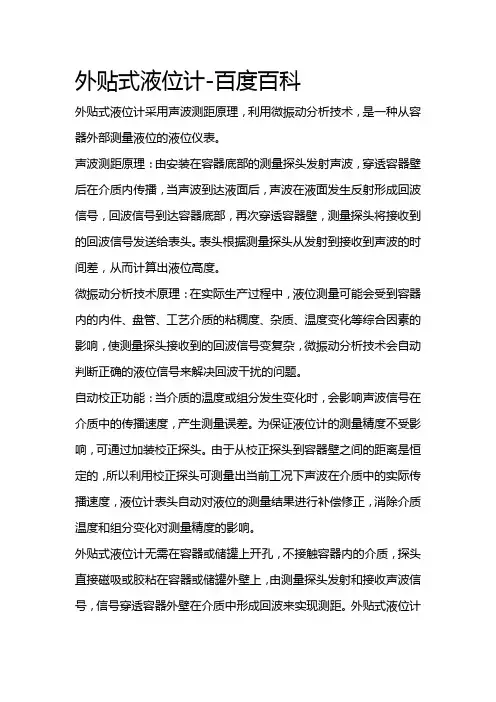

一、外贴式超声波液位计原理

外贴式超声波液位计从罐外连续、精确的测量罐内的液位,完全不接触罐内的液体和气体,实现了真正的隔离测量。外贴式超声波液位计测量方式不同与其他液位计(安装其他液位计时必须在容器上开孔,在容器内部测量液位),其特点是无需在容器上开孔,利用超声波分析原理,在容器外部就能够不间断地测出液面的精确高度。该仪表安装时不需要在罐壁上开孔安装传感器,仪表既不接触容器内的液态介质,也不接触容器内的气态介质。有效解决了在强腐蚀、剧毒、高压力、易燃爆、高纯度、无杂菌感染等特殊恶劣、苛刻条件下测量液位这一世界技术难题。因为外测液位仪完全不接触容器内的液体,因此,它使用时极为安全可靠,安装维护特别方便,是绿色环保仪表,可广泛用于各种容器内液面的连续精确测量。

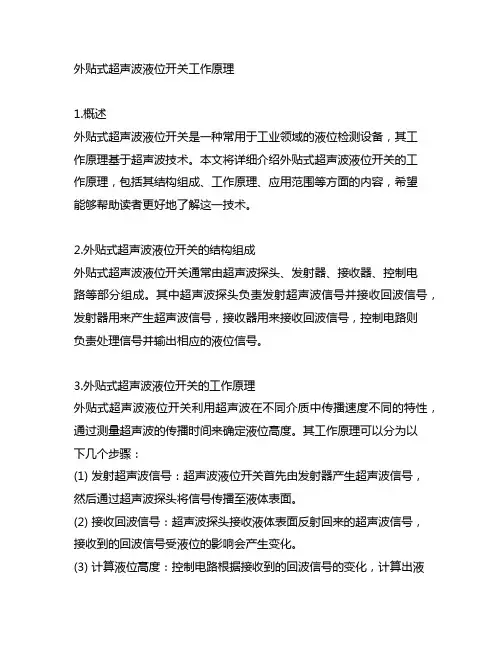

二、外贴式超声波液位计工作原理:

外贴式超声波液位计处理后的液位高度数值准确,无需CPU再作分析、比较、判断。CPU获取液位数值后,可送NVRAM存储、送数码显示器显示。此外仪表可输出4~20mA标准信号或通过RS-485接口将测量结果输出至上位计算机(或二次表)。

如图2所示,测量液位时,经过调制过的声波信号从探头发射出去,经过液面反射回来后由探头检测到回波信号。回波信号经过预处理、加工、后处理后直接准确给出时间t,CPU根据数字模型表述关系计算出液面高度。

h=act/2

h:液位高度

t:声波从发射到返回所用的时间

a:修正系数

c:超声波在液体中传播的声速

液位计工作原理示意图图2

三.技术优势:

1)外贴式超声波液位计优势如下:

•传感器安装在罐体外壁上与被测液体不接触

•超声波的测量原理对人无害

•运算时间非常短

•传感器和变送器之间的距离可达300m

•不受罐内高压的影响

•用该产品使带有泡沫的介质液位同样精确测量成为可能•外安装的传感器不存在卫生问题

•同样可以测量有毒、有害、腐蚀性的介质液位

•传感器无可动件无磨损

•安装费用低,使用中的设备不需中断即可安装

•不需在罐体和管线上钻孔,高压罐的测试或定位焊接安装不需增加任何额外费用

•根据产品罐的液位测量量程最大可达30m

•自调节功能;报警输出

•选项:传感器可提供危险区认证

2)外贴式超声波液位计安全环保

在测量有毒有害、有腐蚀、有压力、易燃易爆、易挥发、易泄漏的液体时,由于测量探头和仪表都在容器外,所以安装、维修、维护操作不接触罐内的液体和气体,非常安全,且不污染环境,是绿色环保仪表。3)外贴式超声波液位计安装方便,耐用可靠

安装不在容器上开孔,不用法兰盘,不用连通管,可以不停产安装,不必清空容器。测量头和仪表中无机械运动部件,严格密封与外界隔离,不会磨损或腐蚀,十分耐用可靠,维护工作量很小。

4)外贴式超声波液位计的适用范围

该仪表测量范围较大,0.3-30M,用户可根据实际情况进行编程。

可测量的常见液体种类如下:

液氯,液氨,氯乙烯,液化石油气,液化天然气,丙烷,丁烷,乙烯,丙烯,丁二烯,丙酮,汽油,煤油,柴油,盐酸,硫酸,王水等有毒有害、易燃易爆、强腐蚀、强侵害性介质液位。

5)外贴式超声波液位计仪表安装要求

四、外贴式超声波液位计用途

主要用于带压力、腐蚀性、剧毒、易燃爆、高纯度、无杂菌等液体的液位测量。

外贴式超声波液位计详细说明

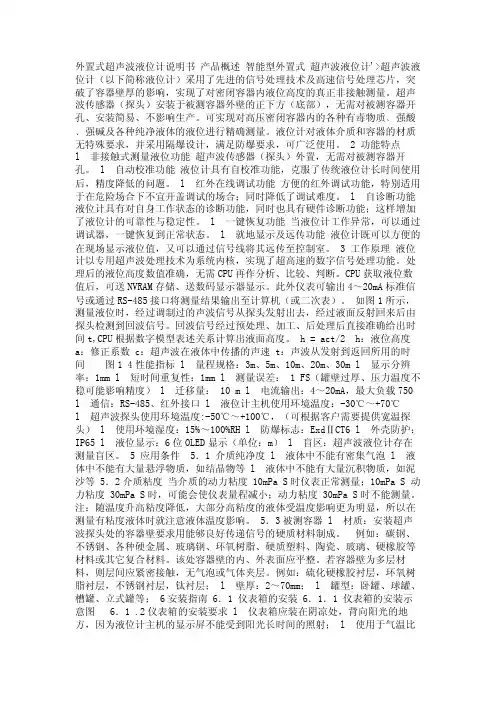

一.外贴式超声波液位计概述

智能型外贴式超声波液位计测量时将超声波探头安装于被测容器

外壁的正下方(底部),无需开孔,安装简易,不影响现场生产,可实现对高温,高压密闭容器内各种有毒物质,各种纯净液体的精确测量。仪器采用隔爆设计,满足防爆要求。

二.外贴式超声波液位计仪器特点

(1)探头外置,无需对被测容器开孔,真正实现非接触测量,适用于对各种密闭容器内有毒、易挥发、易燃、易爆、强腐蚀性等液体介质液位的精确测量。

(2)仪器无任何机械可动部件,寿命长。无腐蚀、无污染、使用面积广。

(3)仪器内置ASIC(智能超声波专用硬件集成电路),使仪器体积小、

测量结果稳定、可靠,能适合于各种被测液体和被测容器,现场安装简易,无需复杂的现场标定。

(4)仪器内置自动温度修正、自动固定距离标定等多种校准功能,使测量结果更加准确、可靠。

(5)仪器功能齐全,具有RS-485接口、4-20mA接口。

三.外贴式超声波液位计主要性能参数

量程:3m5m10m20m30m

测量误差:1‰(罐壁过厚、压力温度不稳可能影响精度)

显示分辨率:1mm

迁移量:±10m

电流输出:4~20mA,最大负载750Ω

通信:RS-485

电源:DC24V±15%,10W

湿度:15%RH~100%RH

外壳防护:IP65

防爆标志:ExdIICT6

材质:铸铝

显示:宽温LCD显示6位数码显示

超声波探头使用环境温度:-50~+220℃
