液压与气动技术课程教案

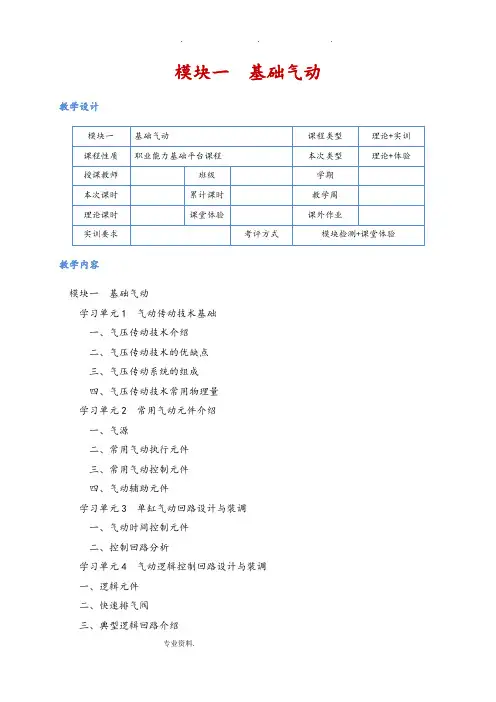

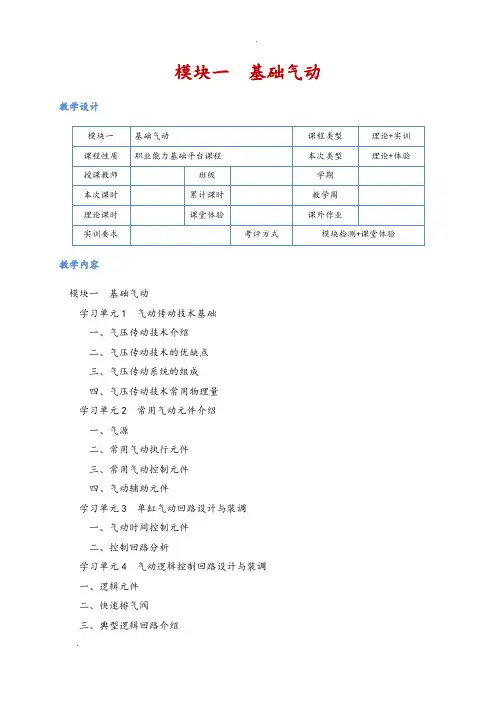

模块一基础气动教学设计
教学内容
模块一基础气动
学习单元1 气动传动技术基础
一、气压传动技术介绍
二、气压传动技术的优缺点
三、气压传动系统的组成
四、气压传动技术常用物理量
学习单元2 常用气动元件介绍
一、气源
二、常用气动执行元件
三、常用气动控制元件
四、气动辅助元件
学习单元3 单缸气动回路设计与裝调
一、气动时间控制元件
二、控制回路分析
学习单元4 气动逻辑控制回路设计与裝调
一、逻辑元件
二、快速排气阀
三、典型逻辑回路介绍
四、自锁回路讲解
学习单元5双缸控制回路设计与裝调
一、气动回路图和位移-进步图的绘制要求
二、不带障碍信号的双缸控制回路设计方法
三、带障碍信号的双缸控制回路设计方法
模块小结
模块检测
教学目标
教学目的：让学员了解气压传动在工业中的应用，掌握气压传动系统的组成以及各部分的功效，了解其优缺点，掌握常见的元件的作用、典型结构、工作
原理及职能符号，学习气动回路的安装与调试以及回路设计，理解气动
各种回路的原理及功能。
教学要求：要求教师应对本模块所涉及的气动基础技术进行详细的讲解（包括结构、功能、原理、应用），针对所涉及的气动元件及回路，进行原理参数分析
和回路分析，通过课堂体验强化学生的认知。
教学重点及难点
教学重点：常用气动元件的作用、典型结构、工作原理及职能符号；单缸气动回路的设计和装调以及回路分析；气动逻辑回路的安装及调试，逻辑回路的
设计；双缸气动系统的安装及调试，双缸气动回路图的设计。
教学难点：气动回路图的设计以及气动系统的安装调试。
解决办法：课堂教学结合实物、现场演示、课堂体验综合讲解。
教学方法及手段
教学方法：实施直观导入法；案例教学法。
教学手段：实物演示；教学板书；录像插件；电子课件。
教学资源：相关的精品课程；网络教学资源等。
教学板书
模块一基础气动
课程引入：气动的概念，气动的应用，气动的优缺点，。
学习单元1 气动传动技术基础
一、气压传动技术介绍
气压传动技术是一种比较低成本的自动化控制系统，是以压缩空气为传动介质，传动动力以及控制信号，广泛应用与各种设备和机器上。
二、气压传动技术的优缺点
三、气压传动系统的组成
主要包括气源、空气调节处理元件、控制元件、执行元件以及辅助元件。
四、气压传动技术常用物理量
常用的物理量包括压力、流量、湿度。
问题与思考
学习单元2 常用气动元件介绍
一、气源
提供一定的质量、流量和压力的压缩空气。
二、常用气动执行元件
常用气动执行元件分为气缸、摆动气缸、气马达。
三、常用气动控制元件
常用的气动控制元件包括压力控制元件、流量控制元件、方向控制元件三类。其中方向控制元件分为换向型方向控制阀、单向型方向控制阀；压力控制元件包括减压阀、溢流阀、顺序阀；流量控制元件包括节流阀、固定节流阀、可调节流阀、单向节流阀和带消声器的排气节流阀。
四、气动辅助元件
气动辅助元件有分水过滤器、消声器、管件与管接头
问题与思考
学习单元3 单缸气动回路设计与裝调
一、气动时间控制元件
1.延时换向阀结构：由单气控二位三通换向阀、单向阀、节流阀及气容等元件组成。
2.延时换向阀工作原理。
3.延时换向阀职能符号
二、控制回路分析
1.直接控制回路
2.间接控制回路
3.典型的回路分析
问题与思考
学习单元4 气动逻辑控制回路设计与调试
一、逻辑元件
常见的逻辑元件包括：“或”门元件、“与”门元件。
二、快速排气阀
三、典型逻辑回路介绍
1.双手操作回路
2.多信号“或”、“与”逻辑回路
四、自锁回路讲解
问题与思考
学习单元5 双缸控制回路设计与调试
一、气动回路图和位移-进步图的绘制要求
气动系统回路图绘图要求：能源元件位于左下方；控制元件按控制信号传导的顺序从下往上、从左往右、主控阀居中；执行元件位于上部，按数量从左向右排列。
二、不带障碍信号的双缸控制回路设计方法
1．完成位移—步进图
2．结合位移-步进图设计双缸控制回路
三、带障碍信号的双缸控制回路设计方法
消除控制障碍信号的方法：延时阀消除障碍信号；可通过式行程开关消除障碍信号；换向阀消除障碍信号。
问题与思考
模块小结
模块检测
课后记
模块二电气气动
教学设计
教学内容
模块二电气气动
学习单元1 元件介绍
一、手动电器开关
二、中间继电器
三、时间继电器
四、行程开关盒接近开关
五、电磁换向阀
学习单元2 单缸电气气动控制回路设计与装调
一、执行元件与电磁换向阀的类型匹配
二、典型电气气动回路
学习单元3 双缸电气气动控制回路设计与装调
一、双缸控制系统与单缸控制系统比较
二、不存在障碍信号的双缸回路设计
三、消除障碍信号的方法
模块小结
模块检测
教学目标
教学目的：让学员掌握各元件的组成、工作原理及表示符号，执行元件与电磁换向阀的类型匹配，用电磁换向阀控制的典型电气气动回路，不存在障碍信
号的双缸回路设计方法；认识双缸控制系统与单缸控制系统的相同点和
不同点。
教学要求：要求教师应对本模块所涉及的电气气动元件详细的讲解（包括结构、功能、原理、应用），针对所涉及的单、双缸电气气动控制回路，进行设计
与装调的讲解，通过课堂体验强化学生的认知。
教学重点及难点
教学重点：各种继电器、换向阀和开关的工作原理；执行元件与电磁换向阀的类型匹配，各电气回路的工作原理；各电气气动回路的设计与装调；单、双
缸电气气动控制回路的优缺点。
教学难点：单、双缸电气气动回路的设计与装调，消除障碍信号的方法。
解决办法：课堂教学结合实物、现场演示、课堂体验综合讲解。
教学方法及手段
教学方法：实施直观导入法；案例教学法。
教学手段：实物演示；教学板书；录像插件；电子课件。
教学资源：相关的精品课程；网络教学资源等。
教学板书
模块二电气气动
课程引入：电气气动元件介绍，单、双缸电气气动回路设计与装调，单、双缸电气气动回路的优缺点。
学习单元1 元件介绍
一、手动电器开关
用于发送控制信号的电器，是由操纵机构加触点构成。
二、中间继电器
中间继电器是电磁驱动的开关元件，被用于控制电路和防护装置。
三、时间继电器
时间继电器作为继电器的一种，可以延时接通或断开它的触点，达到对控制电路的时间控制。
四、行程开关盒接近开关
行程开关和接近开关常用于与行程有关的顺序动作控制，通过感应气缸活塞或活塞杆的位置形成转换动作的条件。
五、电磁换向阀
电磁换向阀是指利用电信号作为驱动信号来改变流体流动方向的阀。
问题与思考
学习单元2 单缸电气气动控制回路设计与装调
一、执行元件与电磁换向阀的类型匹配
执行元件包括气缸、摆动气缸、气马达和吸盘四大类。气缸又包括单作用气缸和双作用气缸两大类，气马达分单向旋转和双向旋转两种。
二、典型电气气动回路
包括单往复运动电气气动回路，连续循环运动的电气气动回路，具有自锁功能电气气动回路。
问题与思考
学习单元3 双缸电气气动控制回路设计与装调
一、双缸控制系统与单缸控制系统比较
二、不存在障碍信号的双缸回路设计
按照设计步骤图以及电路图进行讲解。
三、消除障碍信号的方法
按照设计步骤图进行讲解。
问题与思考
模块小结
模块检测
课后记
模块三基础液压教学设计
教学内容
模块三基础液压
学习单元1 液压传动基础
一、液压传动的发展概况、应用、工作原理及组成
二、液压传动系统的优缺点
三、液压流体力学基础
学习单元2 常用液压元件介绍
一、液压泵
二、液压泵的选用
三、液压执行元件
四、液压控制元件
五、液压辅助元件
模块小结
模块检测
教学目标
教学目的：让学员了解液压技术的起源、发展和应用，液压传动的优缺点，液压元件的连接方式、控制方式及各自特点；掌握液压系统的组成以及各液压
元件在液压回路中的作用，液体动力学基础知识，常用液压元件的结构、
工作原理及其职能符号，各类液压元件在液压系统中的作用及其应用场
合。
教学要求：要求教师应对本模块所涉及的液压传动元件进行详细的讲解（包括结构、功能、原理、应用），针对所涉及的液压传动的应用以及相关的流体力学
知识概念，进行原理分析和控制方式分析，通过课堂体验强化学生的认
知，结合图示讲解各种元件的分类、功能、工作原理。
教学重点及难点
教学重点：液压传动的应用、组成以及优缺点；液压流体力学基础；液压泵的主要
性能参数以及分类，各种泵的功能结构和工作原理；液压执行元件的分
类和结构和工作原理，各种阀体的工作原理。各液压辅助元件的结构及
工作原理。
教学难点：液压流体力学基础知识，各种元件的结构、功能以及工作原理。
解决办法：课堂教学结合实物、现场演示、课堂体验综合讲解。
教学方法及手段
教学方法：实施直观导入法；案例教学法。
教学手段：实物演示；教学板书；录像插件；电子课件。
教学资源：相关的精品课程；网络教学资源等。
教学板书
模块三基础液压
课程引入：液压传动的发展概况及应用，流体力学基础知识，液压元件。
学习单元1 液压传动基础
一、液压传动的发展概况、应用、工作原理及组成
二、液压传动系统的优缺点
三、液压流体力学基础
流体静力学基础中的压力、液压力以及力的传递过程；流量连续性定律、流体能量守恒方程以及压力损失；液压油的性质。
学习单元2 常用液压元件介绍
一、液压泵
按液压泵中运动构件的形状和运动方式来分，有齿轮泵、叶片泵、柱塞泵和螺杆
泵等。
二、液压泵的选用
液压泵的选择依泵的额定压力、流量和结构类型来确定。液压泵的额定压力和流量经计算后按系统的实际需要选取。
三、液压执行元件
液压缸、摆动液压缸和液压马达是主要的液压执行元件，分别用于直线往复运动、小于360°角度的往复摆动运动和连续的旋转运动。
四、液压控制元件
液压控制元件是用于控制系统液流的压力、流量和流向，包括方向控制元件、压力控制元件和流量控制元件。
五、液压辅助元件
1.蓄能器：重锤式蓄能器、弹簧式蓄能器、充气式蓄能器。
2.滤油器：按照滤油器的结构不同可分为网式滤油器、线隙式滤油器、纸质滤油器、烧结式滤油器和磁性滤油器。按照安装位置的不同可分为：吸油滤油器、压油滤油器、回油滤油器和旁油路滤油器。
3.油箱。
问题与思考
模块小结
模块检测
课后记
模块四电气液压系统装调及典型回路分析教学设计
教学内容
模块四电气液压系统装调及典型回路分析
学习单元1 电气液压系统装调
一、电磁换向阀
二、执行元件与电磁换向阀的类型匹配
三、压力继电器
四、电气控制原理介绍
学习单元2 典型液压回路分析
一、压力控制回路
二、方向控制回路和锁紧回路
三、液压传动速度控制回路
四、组合机床动力滑台液压系统
五、压力机液压系统
模块小结
模块检测
教学目标
教学目的：让学员掌握液压传动控制系统常用的电磁换向阀，行元件与电磁换向阀的类型匹配，压力继电器工作原理，基本电气控制回路的设计，各种液
压回路的控制方法和适用范围。
教学要求：要求教师应对本模块所涉及的电气液压系统以及典型液压回路进行详细的讲解（包括结构、功能、原理、应用），针对所涉及的各种回路，进行
原理分析和回路讲解，通过课堂体验强化学生的认知。
教学重点及难点
教学重点：电磁换向阀的种类及工作原理，执行元件如何与电磁换向阀进行匹配，压力继电器的结构以及特点，各种控制回路的工作过程及工作原理，组
合机床动力滑台液压系统的工作原理。
教学难点：电气控制的原理，电路图的控制方式，自锁以及互锁，液压传动速度控制回路的原理及应用，压力机液压系统的工作原理。
解决办法：课堂教学结合实物、现场演示、课堂体验综合讲解。
教学方法及手段
教学方法：实施直观导入法；案例教学法。
教学手段：实物演示；教学板书；录像插件；电子课件。
教学资源：相关的精品课程；网络教学资源等。
教学板书
模块四电气液压系统装调及典型回路分析
课程引入：对电气液压系统进行调试，了解典型液压回路，学习各个典型液压回路的原理。
学习单元1 电气液压系统装调
一、电磁换向阀
1.电磁铁
2.直动式电磁换向阀
3.先导式电磁换向阀
二、执行元件与电磁换向阀的类型匹配
执行元件分液压缸、摆缸、液压马达三大类，如果保证执行元件的正常运行要让其与电磁换向阀进行匹配。
三、压力继电器
压力继电器的滞后是其一个特点，即压力开关的信号在一定的压力范围内会继续存在，即压力上升的开关点和压力下降的开关点之间。
四、电气控制原理介绍
1.继电器的接线说明
2.绘制电路图说明
3.了解主电路和控制电路
4.掌握各自锁电路和互锁电路
学习单元2 典型液压回路分析
一、压力控制回路
利用各种压力控制阀俩控制系统整体或者某一部分的压力，来满足液压回路的力控制要求及液压执行元件对力或力矩要求的回路。
二、方向控制回路和锁紧回路
1.方向控制回路：控制液压执行元件的运动方向。
2.支撑回路：防止液压缸及与之相连接的部件避免因自重或在其他外力作用下产生不必要的运动或超速。
三、液压传动速度控制回路
1.调速方法分为节流调速、容积调速、容积节流调速。
2.各调速方法下的回路工作原理及示意图。
四、组合机床动力滑台液压系统
五、压力机液压系统
问题与思考
模块小结
模块检测
课后记
模块五电液比例阀认知与系统装调教学设计
教学内容
模块五电液比例阀认知与系统装调
一、电液比例技术入门
二、比例电磁铁
三、比例方向阀
四、比例压力阀
五、比例调速阀
六、放大器
模块小结
模块检测
教学目标
教学目的：让学员了不同型号放大器原理图中各个部分的作用；掌握常用比例液压元件的结构、工作原理及其职能符号，三种类型放大器的使用，模拟式
指令值设定模块“VT-SWMA-1”各接口的功能；学会对简单工况要求
的液压回路及其继电器控制电路进行设计。
教学要求：要求教师应对本模块所涉及的比例液压元件进行详细的讲解（包括结构、功能、原理、应用），针对所涉及的比例液压系统，进行原理分析和功能
分析，通过课堂体验强化学生的认知。
教学重点及难点
教学重点：比例元件的特性，比例电磁铁分类及工作原理，比例换向阀的作用及分类，比例压力阀的作用和分类，各比例调速阀的结构和工作原理。
教学难点：直动式比例换向阀的闭环和开环控制，各放大器的工作原理，
解决办法：课堂教学结合实物、现场演示、课堂体验综合讲解。
教学方法及手段
教学方法：实施直观导入法；案例教学法。
教学手段：实物演示；教学板书；录像插件；电子课件。
教学资源：相关的精品课程；网络教学资源等。
教学板书
模块五电液比例阀认知与系统装调
课程引入：电液比例技术的概念，各种比例元件的工作原理和功能。
一、电液比例技术入门
比例液压系统是由标准液压元件加上信号放大电路，既可实现液压动力传动，又具备了电子控制的灵活性。其具有动态特性和静态特性。
二、比例电磁铁
比例电磁铁：将比例控制放大器输给的电流信号转换成力或位移，包括力调节型和行程调节型。
三、比例方向阀
用于控制流体的流动方向和流量。
1.直动式比例方向阀：其闭环和开环控制是重点，由比例电磁铁直接驱动直动式比例方向阀的控制阀芯。
2.先导式比例方向阀，主要用于大通径的比例阀，来自控制器的电信号加在比例电磁铁中，按比例地转化为作用在先导阀芯上的电磁力。
四、比例压力阀
比例压力阀可实现压力遥控，压力的升降可通过改变输入的电信号来实现。
比例溢流阀：低压小流量阀，先导式比例溢流阀一般为高压大流量阀。
五、比例调速阀
1.2FRE型比例调速阀结构和工作原理：可通过给定的电信号，在较大范围内与压力及温度无关地控制流量。
六、放大器
未来液压与气动技术的发展趋势
未来液压与气动技术的发展趋势 摘要：本文对液压与气动技术的当前现状作了说明，积极主动提倡自主创新，发挥中国液压与气动行业的优势如何抓住液压与气动技术发展趋势等问题提出的一些方法和建议。 一液压技术 前言：液压传动由于应用了电子技术、计算机技术、信息技术、自动控制技术、摩擦磨损技术及新工艺、新材料等后取得了新的发展,使液压系统和元件在水平上有很大提高.它已成为工业机械、工程建设机械及国防尖端产品不可缺少的重要手段.是它们向自动化、高精度、高效率、高速化、高功率密度(小型化、轻量化)方向发展,不断提高它和电机械传动竞争能力的关键技术.为了保持现有势头,必需重视液压传动固有缺点的不断改进和更新,走向二十一世纪的液压传动不可能有惊人的突破,除不断改进现有液压技术外,最重要的是移植现有的先进技术,使液压传动创造新的活力,以满足未来发展的需要 1液压技术渗透到很多领域，不断在民用工业、在机床、工程机械、冶金机械、塑料机械、农林机械、汽车、船舶等行业得到大幅度的应用和发展，而且发展成为包括传动、控制和检测在内的一门完整的自动化技术。现今，采用液压传动的程度已成为衡量一个国家工业水平的重要标志之一。如发达国家生产的95%的工程机械、90%的数控加工中心、95%以上的自动线都采用了液压传动技术。近年来，我国液压气动密封行业坚持技术进步，加快新产品开发，取得良好成效，涌现出一批各具特色的高新技术产品。北京机床所的直动式电液伺服阀、杭州精工液压机电公司的低噪声比例溢流阀（拥有专利）、宁波华液公司的电液比例压力流量阀（已申请专利），均为机电一体化的高新技术产品，并已投入批量生产，取得了较好的经济效益。北京华德液压集团公司的恒功率变量柱塞泵，填补了国内大排量柱塞泵的空白，适用于冶金、锻压、矿山等大型成套设备的配套。天津特精液压股份有限公司的三种齿轮泵，具有结构新颖、体积小、耐高压、噪声低、性能指标先进等特点。榆次液压件有限公司的高性能组合齿轮泵，可广泛用于工程、冶金、矿山机械等领域。另外，还有广东广液公司的高压高性能叶片泵、宁波永华公司的超高压软管总成、无锡气动技术研究所有限公司为各种自控设备配套的WPI新型气缸系列都是很有特色的新产品。由此可见液压传动产品等在国民经济和国防建设中的地位和作用十分重要。它的发展决定了机电产品性能的提高。它不仅能最大限度满足机电产品实现功能多样化的必要条件，也是完成重大工程项目、重大技术装备的基本保证，更是机电产品和重大工程项目和装备可靠性的保证。所以说液压传动产品的发展是实现生产过程自动化、尤其是工业自动化不可缺少的重要手段。现在世界各国都重视发展基础产品。近年来，国外液压技术由于广泛应用了高新技术成果，使基础产品在水平、品种及扩展应用领域方面都有很大提高和发展 2但目前国内的需求和国外先进水平相比还有较大差距。包括产品趋同化、构成不合理，性能低、可靠性差，创新和自我开发能力弱，自行设计水平低。具体表现在产品水平、产品体系与市场需求存在较大的结构性矛盾。中国的液压市场很大，用户对产品的要求各异，各种高品质、高性能的液压元件市场需求量很大。而大部分国内企业所能提供的产品，无论在档次上还是种类上，都还远远不能满足这些需求。因此，在众多低档产品压价竞争的同时，不得不让出一块巨大
液压与气动技术课程教案
模块一基础气动教学设计 教学内容 模块一基础气动 学习单元1 气动传动技术基础 一、气压传动技术介绍 二、气压传动技术的优缺点 三、气压传动系统的组成 四、气压传动技术常用物理量 学习单元2 常用气动元件介绍 一、气源 二、常用气动执行元件 三、常用气动控制元件 四、气动辅助元件
学习单元3 单缸气动回路设计与裝调 一、气动时间控制元件 二、控制回路分析 学习单元4 气动逻辑控制回路设计与裝调 一、逻辑元件 二、快速排气阀 三、典型逻辑回路介绍 四、自锁回路讲解 学习单元5双缸控制回路设计与裝调 一、气动回路图和位移-进步图的绘制要求 二、不带障碍信号的双缸控制回路设计方法 三、带障碍信号的双缸控制回路设计方法 模块小结 模块检测 教学目标 教学目的：让学员了解气压传动在工业中的应用，掌握气压传动系统的组成以及各部分的功效，了解其优缺点，掌握常见的元件的作用、典型结构、工作 原理及职能符号，学习气动回路的安装与调试以及回路设计，理解气动 各种回路的原理及功能。 教学要求：要求教师应对本模块所涉及的气动基础技术进行详细的讲解（包括结构、功能、原理、应用），针对所涉及的气动元件及回路，进行原理参数分析
和回路分析，通过课堂体验强化学生的认知。 教学重点及难点 教学重点：常用气动元件的作用、典型结构、工作原理及职能符号；单缸气动回路的设计和装调以及回路分析；气动逻辑回路的安装及调试，逻辑回路的 设计；双缸气动系统的安装及调试，双缸气动回路图的设计。 教学难点：气动回路图的设计以及气动系统的安装调试。 解决办法：课堂教学结合实物、现场演示、课堂体验综合讲解。 教学方法及手段 教学方法：实施直观导入法；案例教学法。 教学手段：实物演示；教学板书；录像插件；电子课件。 教学资源：相关的精品课程；网络教学资源等。 教学板书 模块一基础气动 课程引入：气动的概念，气动的应用，气动的优缺点，。 学习单元1 气动传动技术基础 一、气压传动技术介绍 气压传动技术是一种比较低成本的自动化控制系统，是以压缩空气为传动介质，传动动力以及控制信号，广泛应用与各种设备和机器上。 二、气压传动技术的优缺点 三、气压传动系统的组成
液压与气动技术包括答案
液压总复习题 何发伟
液压与气动技术总复习题 一、填空 1．液压系统中的压力取决于负载，执行元件的速度取决于流量。 2．空压机产生的压缩空气，还须经过干燥、净化、减压、稳压等一系列的处理才能满足气压系统的要求。 3．在液压传动系统中，液体在管道中流动时，垂直于流动方向的截面即为通流截面。 4．伯努利方程是能量守恒定律在流体力学中的一种具体表现形式。 5．液压泵是依靠密闭容积大小的反复变化进行工作的，所以称其为容积式液压泵。 6．由于液压泵各相邻零件之间存在间隙，会产生泄漏，因此液压泵输出压力越高，实际流量比理论流量越小。 7．气缸和气压马达用压缩空气作为工作介质，所以其输出力和扭矩较小。 8．双叶片摆动缸两叶片对称布置，摆动角度不超过 180。。 9．单向阀的作用是使压力油只能向一个方向流动，不能反方向流动。 10．机动换向阀主要借助于安装在工作台上的挡铁或凸轮来迫使其换向，从而控制油液流动方向。 11．减压阀主要是用来减小液压系统中某一油路的压力，使这一回路得到比主系统低的稳定压力。 12．在气压传动系统中，气动控制元件是用来控制和调节压缩空气的压力、方向、流量以及发送信号的重要元件，利用它们可以组成各种气动控制回路. 13．容积式空气压缩机的工作原理是使单位体积内空气分子的密度增加以提高压缩空气的压力。 14．把节流阀串联在液压缸的回油路上，借助于节流阀控制液压缸的排油量来实现速度调节的回路称 为回油节流调速回路。 15．调速阀能在负载变化的条件下，保证进出口的压力差恒定。 16.在液压技术中,管道内流动的液体常常会因阀门突然关闭停止运动而在管内形成一个很大的压力峰值,这种现象叫做液压冲击。 17.液压传动中压力和流量是最重要的两个参数。压力取决于负载 ;流量决定执行元件的_______速度_____。 18. 液压控制阀的作用是控制液压系统中液流的___压力_____、____流量____和___方向_____。 19.液压马达的容积效率为实际流量与理论流量的比值。 20. 为防止活塞在行程终端发生撞击，在气缸行程终端一般都设有缓冲装置。 21梭阀是两个输入口1中只要有一个有信号输入时，其输出口2就有信号输出。 22.为防止活塞在行程终端撞击端盖而造成气缸损伤和降低撞击噪音，在气缸行程终端一般都设有缓冲 装置。 23.普通气缸是指缸筒内只有一个活塞和一个活塞杆的气缸，有单作用和双作用气缸两 种。 24.气缸的负载率是指气缸的实际负载力F与理论输出力F0之比。 25.以气动符号所绘制的回路图可分为定位和不定位两种表示法。不定位回路图是根据信 号流动方向，从下向上绘制的。 26.在气动回路中，元件和元件之间的配管符号是有规定的。通常工作管路用实线表示，控制管 路用虚线表示。 27.常用障碍信号的消除方法有：单向滚轮杠杆阀、延时阀、中间记忆元 件。
