柴油发电机性能参数
柴油发电机50HZ
50HZ
型号常用(KW/KVA) 备用(KW/KVA) 发动机型号发动机制造商PFC2520 / 25 22 / 28 4B3.9-G1 康明斯PFC3830 / 38 33 / 42 4BT3.9-G1 康明斯PFC5645 / 56 50 / 63 4BTA3.9-G2 康明斯PFC6350 / 63 55 / 69 6BT5.9-G1 康明斯PFC9375 / 93 83 / 104 6BT5.9-G1 康明斯PFC11290 / 112 100 / 125 6BTA5.9-G2 康明斯PFC125100 / 125 110 / 138 6BTAA5.9-G2 康明斯PFC150120 / 150 132 / 165 6CTA8.3-G2 康明斯PFC175140 / 175 154 / 193 6CTA8.3-G2 康明斯PFC200160 / 200 176 / 220 6CTAA8.3-G2 康明斯PFC250200 / 250 220 / 275 MTA11-G2A 康明斯PFC250200 / 250 220 / 275 NT855-GA 康明斯PFC250200 / 250 / 6LTAA8.9-G2 康明斯PFC275220 / 275 250 / 313 NTA855-G1A 康明斯PFC313250 / 313 275 / 344 MTAA11-G3 康明斯PFC313250 / 313 275 / 344 NTA855-G1B 康明斯PFC344275 / 344 300 / 375 NTA855-G2A 康明斯PFC350280 / 350 310 / 388 NTA855-G4 康明斯PFC375300 / 375 330 / 413 NTAA855-G7 康明斯PFC450360 / 450 400 / 500 KTA19-G3 康明斯PFC500400 / 500 440 / 550 KTA19-G4 康明斯PFC625E420 / 525 500 / 625 KTAA19-G5 康明斯PFC650E/ 520 / 650 KTA19-G8 康明斯PFC650E460 / 575 520 / 650 KTAA19-G6 康明斯PFC650520 / 650 570 / 713 QSKTAA19-G3NR2 康明斯
PFC688E/ 550 / 688 KTAA19-G6A 康明斯PFC750600 / 750 660 / 825 KTA38-G2 康明斯PFC800640 / 800 710 / 888 KTA38-G2B 康明斯PFC910728 / 910 800 / 1000 KTA38-G2A 康明斯PFC1000800 / 1000 880 / 1100 KTA38-G5 康明斯PFC1250E/ 1000 / 1250 KTA38-G9 康明斯PFC12501000 / 1250 1100 / 1375 KTA50-G3 康明斯PFC13751100 / 1375 1300 / 1625 KTA50-G8 康明斯PFIC15001200 / 1500 1320 / 1650 KTA50GS8康明斯PFIC18751500 / 1875 1650 / 2063 QSK60G3 康明斯PFIC20001600 / 2000 1800 / 2200 QSK60G4 康明斯PF55GFE50 / 63 55 / 69 4135D-1 上柴股份PF83GFE75 / 94 83 / 104 6135D-3 上柴股份PF110GFE100 / 125 110 / 138 6135AD-3 上柴股份PF150GFE140 / 175 150 / 188 6135AZD-1 上柴股份PF176GFE160 / 200 176 / 220 G128ZLD 上柴股份PF200GFE180 / 225 200 / 250 G128ZLD2 上柴股份PF220GFE200 / 250 220 / 275 G128ZLD1 上柴股份PF250GFE238 / 298 250 / 313 G128ZLD11 上柴股份PF275GFE250 / 313 275 / 344 12V135AZD 上柴股份PF300GFE255 / 318 300 / 375 12V135AZD 上柴股份PF330GFE300 / 375 330 / 413 12V135AZLD 上柴股份PF400GFE350 / 438 374 / 468 12V135AZLD 上柴股份PF400GF400 / 500 425 / 531 12V135AZLD2 上柴股份PF500GFE450 / 563 500 / 625 12V135AZLD1 上柴股份PFM275220 / 275 / D0836LE203 德国曼PFM350280 / 350 / D2866LE201 德国曼PFM400320 / 400 / D2866LE203 德国曼
PFM438350 / 438 / D2876LE201 德国曼PFM500400 / 500 / D2876LE203 德国曼PFM563450 / 563 / D2848LE213 德国曼PFM625500 / 625 / D2840LE203 德国曼PFM688550 / 688 / D2840LE213 德国曼PFM750600 / 750 / D2842LE203 德国曼PFM800640 / 800 / D2842LE213 德国曼PFM1000800 / 1000 / D2862LE223 德国曼PFD8064 / 80 70 / 88 D1146 韩国斗山PFD11592 / 115 100 / 125 D1146T 韩国斗山PFD165132 / 165 145 / 181 PO86TI-1 韩国斗山PFD200160 / 200 176 / 220 PO86TI 韩国斗山PFD275220 / 275 240 / 300 P126T1 韩国斗山PFD312250 / 312 275 / 344 P126TI-II 韩国斗山PFD375300 / 375 330 / 413 P158LE-1 韩国斗山PFD400320 / 400 352 / 440 P158LE 韩国斗山PFD450360 / 450 400 / 500 P158LE-S 韩国斗山PFD500400 / 500 440 / 550 P180LE 韩国斗山PFD575460 / 575 500 / 625 P222LE-1 韩国斗山PFD625500 / 625 528 / 660 P222LE 韩国斗山PFD688E500 / 625 550 / 688 P222LE-S 韩国斗山PFD750E/ 600 / 750 P222LE-II 韩国斗山PFV8568 / 85 75 / 94 TD520GE 瑞典沃尔沃PFV10080 / 100 88 / 110 TAD532GE 瑞典沃尔沃PFV125100 / 125 110 / 138 TAD532GE 瑞典沃尔沃PFV150120 / 150 132 / 165 TAD731GE 瑞典沃尔沃PFV188150 / 188 165 / 206 TAD732GE 瑞典沃尔沃PFV200160 / 200 176 / 220 TAD733GE 瑞典沃尔沃
PFV250200 / 250 220 / 275 TAD734GE 瑞典沃尔沃PFV325260 / 325 286 / 358 TAD941GE 瑞典沃尔沃PFV375300 / 375 330 / 410 TAD1343GE 瑞典沃尔沃PFV400320 / 400 360 / 450 TAD1344GE 瑞典沃尔沃PFV450360 / 450 400 / 500 TAD1345GE 瑞典沃尔沃PFV500400 / 500 440 / 550 TAD1641GE 瑞典沃尔沃PFV570456 / 570 500 / 625 TAD1624GE 瑞典沃尔沃PFV625500 / 625 550 / 688 TWD1643GE 瑞典沃尔沃PFS625500 / 625 / S6R-PTA 日本三菱PFS675540 / 675 / S6R2-PTA 日本三菱PFS750600 / 750 / S6R2-PTAA 日本三菱PFS800640 / 800 / S12A2-PTA 日本三菱PFS940752 / 940 / S12H-PTA 日本三菱PFS1060848 / 1060 / S12H-PTA 日本三菱PFS12752020 / 1275 / S12R-PTA 日本三菱PFS13751100 / 1375 / S12R-PTA2 日本三菱PFS15001200 / 1500 / S12R-PTAA2 日本三菱PFS17501400 / 1750 / S16R-PTA 日本三菱PFS18751500 / 1875 / S16R-PTA2 日本三菱PFS20001600 / 2000 / S16R-PTAA2 日本三菱PF15GF15 / 19 16.5 / 21 4L22BD-4 潍柴动力PF20GF20 / 25 22 / 28 495D10-1 潍柴动力PF24GF24 / 30 26.4 / 33 495D10-1 潍柴动力PF30GF30 / 38 / K4102D3-1 潍柴动力PF40GF40 / 50 44 / 55 R4110D40-1 潍柴动力PF50GF50 / 63 / R4105ZD7-1 潍柴动力PF75GF75 / 94 / R6105ZD16-1 潍柴动力PF90GF90 / 113 100 / 125 R6105AZLD-1 潍柴动力
PF100GF100 / 125 110 / 138 R6105IZLD7 潍柴动力
PF120GF120 / 150 / R6105IZLD7 潍柴动力
PF8GF8 / 10 8.8 / 11 LL380BD-4 华源莱动
PF10GF10 / 13 11 / 14 KM485BD-4 华源莱动
PF12GF12 / 15 13.2 / 16.5 KM485BD-4 华源莱动
PF600GFE550 / 687 600 / 750 WD287TAD61L 无锡万迪
PF640GFE600 / 750 684 / 800 WD305TAD68 无锡万迪
PFL3024 / 30 26 / 33 1003G 天津雷沃
PFL3830 / 38 33 / 41 1004G 天津雷沃
PFL7056 / 70 61 / 76 1004TG 天津雷沃
PFL8870 / 88 77 / 96 17.10 天津雷沃
PFL10080 / 100 88 / 110 1006TG2A 天津雷沃
PFL125100 / 125 110 / 138 1006TAG 天津雷沃
基本简介
柴油机驱动发电机运转，将柴油的能量转化为电能。
编辑本段柴油发电机创造者
第一台柴油发电机
1897年全世界第一台柴油机诞生于德国的奥格斯堡（Augsburg），是由MAN公司的创始人Rudolf Diesel 发明的。目前柴油机的英文名字即为创始人的姓名Diesel。
编辑本段柴油发电机诞生背景
MAN公司乃当今世界上最为专业的柴油机制造公司，单机容量最大可达到15000KW。是海洋船运业的主要动力供应商。中国的大型柴油机发电厂亦依赖MAN公司，如广东惠州东江电厂（10万KW）。佛山
世界上最早的柴油机
电厂（8万KW）均为MAN公司提供的机组。
目前，这台世界上最早的柴油机被存放在德国国家博物馆的展厅里。
编辑本段主要用途
柴油发电机组是一种小型发电设备，系指以柴油等为燃料，以柴油机为原动机带动发电机发电的动力机械。整套机组一般由柴油机、发电机、控制箱、燃油箱、起动和控制用蓄电瓶、保护装置、应急柜等部件组成。整体可以固定在基础上，定位使用，亦可装在拖车上，供移动使用。柴油发电机组属非连续运行发电设备，若连续运行超过12h，其输出功率将低于额定功率约90%。尽管柴油发电机组的功率较低，但由于其体积小、灵活、轻便、配套齐全，便于操作和维护，所以广泛应用于矿山、铁路、野外工地、道路交通维护、以及工厂、企业、医院等部门，作为备用电源或临时电源。
编辑本段工作原理
国产上柴柴油发电机组
在柴油机汽缸内，经过空气滤清器过滤后的洁净空气与喷油嘴喷射出的高压雾化柴油充分混合，在活塞上行的挤压下，体积缩小，温度迅速升高，达到柴油的燃点。柴油被点燃，混合气体剧烈燃烧，体积迅速膨胀，推动活塞下行，称为…作功?。各汽缸按一定顺序依次作功，作用在活塞上的推力经过连杆变成了推动曲轴转动的力量，从而带动曲轴旋转。
将无刷同步交流发电机与柴油机曲轴同轴安装，就可以利用柴油机的旋转带动发电机的转子，利用…电磁感应?原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。
这里只描述发电机组最基本的工作原理。要想得到可使用的、稳定的电力输出，还需要一系列的柴油机和发电机控制、保护器件和回路。
编辑本段柴油机发电机主要品牌
Perkin
Perkins1932年的Perkins珀金斯公司是世界最早生产发动机公司的公司之一。所生产的以柴油和天然气作为
柴油发电机
燃料的发动机因其经济性，可靠性和耐久性的优点在各行业当中得到广泛的推广和应用。如汽车、工程机械、农业机械、工业用发电机组及船舶等。产品方面有100、3.152、4.236、1000、1300、2000、3000和4000系列。其中2000和3000系列出自享誉世界，在机械动力领域最具权威之一的英国ROLLS-ROYCE（劳斯莱斯）公司的设计及制造。
Cummin
Cummins美国康明斯发动机公司始建于1919年，主要生产发电设备、工业及汽车等行业用发动机。康明斯公司在世界柴油发动机技术方面居领先地位，始终是200马力以上柴油发动机最大生产厂家及50马力以上柴油发动机第二生产厂家。其产品以优越的性能，卓越的品质，合理的价格，忠诚的服务遍及世界各地，早已发展成为美国500家著名跨国大公司之一。
MTU
MTU MTU公司是戴姆勒--奔驰公司的柴油机推进系统分部，世界上顶尖的重载柴油机制造公司，其产品广
柴油发电机
泛用于军用车辆、铁道车辆、海上舰艇及长行电站。MTU公司的前身早于1883年便开发了第一台高速车用内燃机。1901年设计、制造了世界著名的梅塞德斯汽车。自1909年起由制造飞机发动机转为生产重载柴油机。1923年开始生产高性能的柴油机。现在MTU公司的主要产品为重载柴油机（单机功率35至7400KW），燃气涡轮发动机，发动机电子管理系统及电子监控系统和重载变速箱。1997年初，MTU公司向市场推出最佳产品：2000系列及4000系列发动机。
VOLVO PENTA
VOLVO PENTA一个120多年历史的跨国巨企，一个雄居世界500强的瑞典企业，专业从事重型机械、卡车、汽车、轮船的制造。从产量第一的重型卡车到世界三大豪华轿车之一的富豪汽车，从十万吨的油轮到闻名世界的VOLVO-PENTA柴油发动机，重型动力领域无处不见VOLVO-PENTA的风采。今天，凝聚了世界最优秀动力工程师卓越灵感的VOLVO-PENTA发动机俨然成为了国际顶级柴油发动机的代名词。其高性能指标、高可靠
性、环保性、低噪音、容易安装、良好的高原适应能力等特点在应用中倍受行业推崇。Mitsubishi
Mitsubishi 从1917年创立的那天起，三菱重工不断的开发和创造容量由0.5马力至56.400马力的各种型号的柴油发动机，以满足客户的一般用途和专业用途，"相信明天"这个三菱重工的企业思想，就是立足于以公司的先进技术来改善所有人的生活。三菱重工的柴油机与其三菱航天科技、三菱核能技术、三菱军工设备等一样具有时代先进技术的代表性，其卓越的品质是用户信赖的保证。
各类型柴油发电机(19张)
编辑本段柴油发电机油耗
柴油发电机组是系指以柴油等为燃料，以柴油机为原动机带动发电机发电的动力机械。柴油机把柴油燃烧所释放出的热能转换为动能，发电机再把动能转换为电能！但是，在每次的转换过程中都会有一部分的能量损失掉！转换过来的能量永远只是燃烧放出的总能的一部分，其百分比就称为柴油机的热效率。为了实用地描述热效率，柴油发电机厂家大都会用G/KW.H参数，其意思是指一千瓦一小时耗多少克油，再把这单位换成多少升就马上能知道你耗了多少升的油，从而也能很清楚你一小时花了多少钱；也有厂商直接告诉L/H，那就是一小时耗油多少升的意思。
编辑本段柴油发电机安全操作规程
（一）自动状态
1．保持启动电动机的蓄电池组达到启动电压。
2．保持散热器冷却水位正常，循环水阀常开。
3．曲轴箱油位保持在量油尺刻线±2cm的范围内。
4．油箱油量在一半以上，燃油供油阀常开。
5．发电机控制屏的“运行——停止——自动”开关放在“自动”位置。
6．机组配电屏的模式开关在“自动”位置。
7．散热器风机开关打在“自动”位置。
发电机
8、机组收到市电失压的讯号后启动，确认市电失压，切开转换柜市电开关，合上转换柜发电开关，启动机房的进风和排风机。
(二) 手动启动
1．室内气温低于20℃时，开启电加热器，对机器进行预热。
2．检查机体及周围有无妨碍运转的杂物，如有应及时清走。
3．检查曲轴箱油位、燃油箱油位、散热器水位。如油位水位低于规定值，应补充至正常位置。
4．检查燃油供油阀和冷却水截止阀是否处于开通位置。
5．检查起动电动的蓄电池组电压是否正常。
6．检验配电屏的试验按钮，观察各报警指示灯有否接通发亮。
7．检查配电屏各开关是否置于分闸位置，各仪表指示是否处于零位。
8．启动进风和排风机。
9．按动发动机的起动按钮，使其启动运转。如第一次起动失败，可按下配电屏上相应的复位按钮，待其警报消除、机组回复正常状态方可进行第二次启动。启动后，机器运转声音正常，冷却水泵运转指示灯亮及路仪表指示正常，启动成功。
（三）手动操作并联供电
1．待并车发电机的油温、水温、油压达到正常值，运转正常。
2．等并车发电机的输出电压和频率的数值与母排上的数值相一致。
3．把待并车发电机的同步器手柄打在“合闸”位置。
4．观察同步指示器的指示灯及指针。
强大的进气系统，大功率柴油机的保证
5．观察同步指示器的指示灯，完全熄灭时或指针旋转到零位，即可打上并电合闸开关。
6．机组进入并车运行，随后把其同步器手柄旋回“关断”位置。
7．如果同步器合闸后，同步器指针旋转太快或反时针旋转，则不允许并车，否则，将导致合闸失效。
8．手动并车成功后，应立即与低压配电房联系，落实总配电屏馈出开关可否合闸送电后再行操作。
（四）运行安全管理
1．按照规定时间检查各指示仪表，注意润滑油的压力，水温是否有变化。润滑油的压力不得低于150kPa，冷却水温度不得高于95℃。
2．检查曲轴箱油位、燃油箱油位、散热器水位，低于正常位置应予以补充。
3．勤观察配电屏各仪表及报警指示灯是否正常。凡红灯亮表示有故障，绿灯为正常运行指示灯。
4．查充电器是否正常充电。
5．倾听机器的各部分运转声响是否正常。
6．手模机体外壳、轴承部位外壳、油管、水管，感觉温度是否正常。
7．留意发机或电器设备是否有焦糊等异味。
8．发现有不良情况，应即时处理解决；严重的应停机处理。
9．凡故障停机，须把故障消除，然后按动机组上的重复手掣，机组方可再进行运作。
10．对各运行参数，每班记录不少于两次。
（五）保护功能
1．发电机组高/低电压预报警、停机
2．发电机组高/低频率预报警、停机
3．发动机高水温报警、停机
4．发动机低速/超速预报警、停机
5．发动机低油压报警、停机
6．电池电压高/低报警
7．过流报警、跳闸、停机
8．短路故障跳闸
9．机油压力传感器断线报警、停机
10、发动机转速感应信号丢失报警、停机
11．发电机相序错误报警停机
12．发机组按地故障报警停机
13．紧急停机/启动报警停机
14．燃油油面过低报警
（五）停车
1．总控屏的输出馈电开关分闸，脱开电网。
2．发电机空载运转10分钟后停车。
3．停止机房的风机、冷却水泵等。
编辑本段柴油发电机的维护保养
柴油发电机是一种独立的发电设备，主要是在停电时提供应急电源。事实上，机组绝大部分时间处于待机备用状态，实际投入使用的机会比较少，平时多以试机为主，缺乏较完善的检测、维修手段。但这种应急备用电源是不可缺少的。如何做到发电机在平时使用较少的情况下，应急时能及时供电，运行安全可靠，停电结束后又能立即停机。
第一，电池组的检查。由于备用电源不是经常投入使用，发电机是否能正常启动，关键在于电池的维护保养。如电池组出现了问题，比较常见的情况是：有电压无电流，这时可以听到启动电机内电磁阀吸合的声音，但带不动连轴。电池组出现问题导致无法停机原因有三：1.在试机时采用停止为电池充电的方式，会导致电池电量不足。2.采用机械油泵由皮带传动，额定转速下的泵油量很大，然而电池组供电不足，导致停机时截流阀里的弹簧片由于电磁阀吸力不够而不能封死从四个出油孔喷出的燃油，造成不能停机。3.国产电池通常寿命为两年，没有定期更换。
第二，启动电磁阀的检查。发电机在运行时，人们总结出“一看、二听、三摸、四嗅”的一套检查方法。启动时的听，是一个很重要的步骤。以美国原装康明斯发电机为例，只需按下启动按钮，三秒钟之后，即可启动。在这三秒钟之内可听到两个“咔嗒”声。一旦听不到第二声响，就要检查启动电磁阀是否正常工作，若电磁线圈烧断，发电机当然就不能启动。
第三，柴油、润滑油的检查。因为机组长期处于静态，机组本身各种材料会与机油、冷却水、柴油、空气等发生复杂的化学、物理变化，从而将机组“放”坏。为此应注意油的问题。为了消防安全，通常都把柴油油箱放在一个密闭的房间内，由于大气中水气因温度的变化而发生冷凝现象，结成水珠挂附在油箱内壁，流入柴油中，致使柴油含水量超标，这样的柴油进入柴油机高压油泵，会锈蚀精密耦合件———柱塞，严重损坏机组。发电机润滑油是有保
存期的，长时间存放，润滑油的物理化学性能会发生变化，造成机组工作时润滑状态恶化，容易引起发电机机件损坏。
编辑本段柴油发电机组维护新理念
目前柴油发电机组仅限于以下维护手段：
对机组的四漏现象、表面、启动电池、机油和燃油等的检查；
清洁改善机房环境，定期更换三滤；
每月进行空载，每半年进行加载试机等方面维护；
使用电源监控进行实时观测电质量参数。
现有维护手段局限性：
现有维护中的加载测试也只是对后端现有用电设备的带载测试，存在一定风险，并且功率较低；
更换三滤或经过大修没有科学依据；
更换三滤或经过大修后，没有专门负载进行加载试机，不清楚是否能达到预期目的；
空载试机和小功率带载产生的大量积碳。
编辑本段柴油发电机常见故障及解决方案
在现代工业的连续生产中，柴油发电机由于受工作温度、压力、震动等因素的影响，不可避免的出现渗漏问题。通常解决渗漏的传统方法是打卡具或焊补等工艺，但具有较大的局限性，且有的渗漏受工作环境安全的要求限制，无法现场进行解决。目前针对柴油发电机渗漏最新解决方案是采用高分子复合材料的方法，其中应用最为成熟的是美嘉华技术体系。用高分子材料修复柴油发电机是现场堵漏一个理想方法，特别是在易燃易爆场合下及不停车带压堵漏方面均显示其独有的优越性。不仅可以停车堵漏、密封，而且可以在不影响生产进行的前提下在线待机治理渗漏部位，达到重新密封的目的，经济效益显著。
高分子材料治理柴油发电机渗漏
发电机组电机受潮以后，必须及时进行烘干处理，根据电机的容量大小和受潮程度，常用的烘干方法有以下两种：
(1)烘箱(炉)烘烤法
在有条件的地方，将电机整体(最好把定子和转于拆开)放到烘箱(炉)中逐渐升温烘烤．烘箱(炉)应能通风．以便带走电机内的潮气，并且最好是夹层的，里层放电机，在外层加热．里层的温度保持在90一100°C，而且不能有明火、烟尘以及其他可燃性和腐蚀性气体存在。一般要求连续烘烤8～18h，中间可测量几次电机的绝缘电阻值，直至达到规定值并且稳定为止。
(2)稳态短路电流法
交流后，在出线盒内将三相短接，然后使发电机转速上升到暂定转速，保持不变，再调节励磁电流，先使定子短路电流达到额定电流的50%～70%，保持4～5h，然后再增加励磁
电流，使短路电流达到额定值的80%一100%，使线圈温度保持在85℃以下，每隔30min 测量一次线圈的绝缘电阻和温度，直到绝缘电阻达到规定值井稳定为止。
发电机在进行就地干燥时，一定要做好必要的保温和现场安全措施，具体措施如下：
(1)如果干燥现场温度较低，可以用帆布将发电机罩起来，必要时还可用热风或无明火的电器装置将周围空气温度提高。
(2)干燥时所用的导线绝缘应良好，并应避免高温损坏导线绝缘。
(3)现场应备有必要的灭火器具，并应清除所有易燃物。
(4)干燥时，应严格监视和控制干燥温度，不应超过限额。
干燥时，发电机各处的温度限额为：
(1)用温度计测量定子绕组表面温度为85℃。
(2)在最热点用温度计测量定子铁芯温度为90℃。
另外，在干燥过程中、要定时记录绝缘电阻、绕组温度、排出空气温度、铁芯温度的数值，并绘制出定子温度和绝缘电阻的变化曲线，受潮绕组在干燥初期，由于潮气蒸发的影响，绝缘电阻明显下降，随着干燥时间的增加，绝缘电阻便逐渐升高，最后在一定温度下，稳定在一定数值不变。若温度不变，且再经3～5 小时后绝缘电阻及吸收比也不变。用摇表测量转子的绝缘电阻大于1MΩ时，则可认为干燥工作结束。
编辑本段优点和特点
1、优点
(1)、燃油经济、热效高、工况变化时，燃油消耗率曲线变化比较平坦，低负荷下也经济
(2)、工作可靠、耐久。因为没有点火系统，故障低
(3)、使用范围广
(4)、有害排放物较低
(5)、防火安全性好
发电机自动调压形式有：可控硅、相复励、TD1型碳阻式自动调压，个别采用大功率管
2、特点
(1)、单机容量等级多。国际机组从几千瓦~几万千瓦，国内机组最大几千千瓦
(2)、配套设备结构紧凑、安装地点灵活（水冷只要34~82L/KW·H 汽轮机的1/10）
(3)、热效率高，燃油消耗低（热效率30~46%）
(4)、起动迅速、并能很快达到全功率只需几秒，应急1分钟内带到期全负荷（正常5~30MIN）停机过程短，可以频繁起停。
(5)、维护操作简单，人少，备用期间保养容易
(6)、柴油发电机组的建设与发电的综合成本最低
编辑本段发电机组未来的发展方向
发电机组肩负着为国民经济以及人民生活用电提供发电成套设备的重任，所以它在很长一段时间内还会占据着很重要的位置。而伴随着时代的进步社会的发展，原有的那种发电机组笨重、耗油高、噪音大、尾气污染严重，显然已经不适合社会的需要。
所以未来发电机组的发展方向应该是节能、环保、轻型化、小型化、美观大方。这样才能发挥出发电机组的潜在优势。
编辑本段柴油发电机错误操作
柴油发电机错误操作会严重影响柴油发电机组使用寿命，下面我们来了解一下在日常生活中，柴油发电机组错误操作方式有哪些？
柴油发电机错误操作一：柴油机在机油不足时运转
此时会因机油供给不足而造成各摩擦副表面供油不足，导致异常磨损或烧伤。为此，柴油发电机起步前和柴油机运转过程中要保证机油充足，防止由于缺油而引起拉缸、烧瓦故障。
柴油发电机错误操作二：带负荷急停机或突然卸除负荷后立刻停机
柴油机发电机熄火后冷却系水的循环停止，散热能力急剧降低，受热件失去冷却，易造成气缸盖、气缸套、气缸体等机件过热，产生裂纹，或使活塞过度膨胀卡死在缸套内。另一方面，柴油发电机停机时未经怠速降温，会使摩擦面含油不足，当柴油机再次启动时会因润滑不良而加剧磨损。因此，柴油发电机熄火前应卸除负荷，并逐渐降低转速、空载运转几分钟。
柴油发电机错误操作三：冷启动后未暖机就带负荷运转
柴油发电机冷机启动时，由于机油黏度大、流动性差，是机油泵供油不足，机器摩擦面因缺油润滑不良，造成急剧磨损，甚至发生拉缸、烧瓦等故障。因此，柴油机冷却启动后应怠速运转升温，待机油温度达到40℃以上时再带负荷运转；机器起步应挂低速挡，并循序在每一挡位行驶一段里程，直到油温正常、供油充分后，方可转为正常行驶。
柴油发电机错误操作四：柴油机冷启动后猛轰油门
若猛轰油门，则柴油发电机转速急剧升高，会造成机上的有些摩擦面因产生干摩擦而剧烈磨损。另外，轰油门时活塞、连杆和曲轴受理力变化大，引起剧烈撞击，易损坏机件。
柴油发电机错误操作五：在冷却水量不足或冷却水、机油温度过高的情况下运转
柴油发电机冷却水量不足会降低其冷却效果，柴油机因得不到有效的冷却而过热；冷却水、机油的油温过高，也会引起柴油机过热。此时柴油发电机气缸盖、气缸套、活塞组件及气门等主要受热负荷大，其机械性能如强度、韧性等急剧下降，使零件变形增加，减小了零件间的配合间隙，加速机件磨损，严重时还会产生裂纹、机件卡住的故障。柴油发电机过热还会恶化柴油机燃烧过程，使喷油器工作失常，雾化不良，积炭增多。
编辑本段柴油发电机-保养方法
柴油发电机
一、每天保养：
1．检查柴油发电机工作日报。
2．检查柴油发电机：机油平面，冷却液平面。
3．日检柴油发电机有无损坏、掺漏，皮带是否松弛或磨损。
二、每周保养：
1．重复每日的A级柴油发电机检查。
2．检查空气滤清器，清洁或更换空气滤清器芯子。
3．放出燃油箱及燃油滤清器中的水或沉积物。
4．检查水过滤器。
5．检查起动蓄电池。
6．起动柴油发电机并检查有无影响。
7．用空气枪及清水冼冷却器前后端的散热片。
柴油发电机-选购依据
编辑本段柴油发电机-选购标准
1．所选柴油发电机组的性能和质量必须符合有关标准要求
柴油发电机广泛用于电信、财政金融部门、医院、学校、商业等部门、工矿企业和住宅的应急备用电源，军事与野外作业、车辆与船舶等特殊用途的独立电源。
作为通信用柴油发电机组，必须达到GB2820-1997中G3级或G4级规定的要求，同时和《通信用柴油发电机组的进网质量认证检测实施细则》规定的24项性能指标要求，同时要通过中国行业主管部门所设立的通信电源设备质量监督检验中心的严格检验。
作为军事通信用柴油发电机组，必须达到有关GB2820-1997、GJB相关标准和部队有关部门制定的《通信电源设备的质量检测标准》的规定，并要通过有关组织部门对设备质量的严格检验。
2．柴油发电机组的选择应考虑的主要因素
机组的选择应考虑的因素主要有机械与电气性能、机组的用途、负荷的容量与变化范围、自动化功能等。
1．机组的用途。由于柴油发电机组可用于常用、备用和应急等3种情况。因此不同用途对柴油发电机组的要求就有所区别。
（2）负荷容量。应根据不同用途选择负荷容量和负荷的变化范围，确定柴油发电组机的单机容量和备用柴油发电机组容量。
3．机组的使用环境条件（主要指海拔高度和气候条件）。
4．柴油发电机的选择。
5．发电机与励磁方式的选择。
6．柴油发电机的自动化功能的选择。
编辑本段常用柴油发电机组的选择
某些柴油发电机组在某段时间或经常需要长时间连续地进行，以作为用电负荷的常用供电电源，这类发电机组称为常用发电机组。常用发电机组可作为常用机组与备用机组。远离大电网的乡镇、海岛、林场、矿山、油田等地区或工矿企业，为了供给当地居民生厂及生活用电，需要安装柴油发电机，这类发电机组平时应不间断地进行。
国防工程、通信枢纽、广播电台、微波接力站等重要设施，应设有备用柴油发电机组。这类设施用电平时可由市电电力网供给。但是，由于地震、台风、战争等其他自然灾害或人为因素，使市电网遭受破坏而停电以后，已设置的备用机组应迅速起动，并坚持长期不间断地进行，以保证对这些重要工程用电负荷的连续供电，这种备用发电机组也属于常用发电机组类型。常用发电机组持续工作时间长，负荷曲线变化较大，机组容量、台数、型式的选择及机组的进行控制方式与应急机组不同。
编辑本段柴油发电机指标要求
通信用柴油发电机组的进网质量认证检测实施细则规定的24项性能指标要求：
1．外观要求
1．柴油发电机组的界限尺寸、安装尺寸及连接尺寸均符合规定程序批准的厂品图样。
2．机组的焊接应牢固，焊缝应均匀，无焊穿、咬边、夹渣及气孔等缺陷，焊渣焊药应清除干净；漆膜应均匀，无明显裂缝和脱落；镀层应光滑，无漏镀斑点、锈蚀等现象；机组紧固件应不松动。
3．柴油发电机的电气安装应符合电路图，机组的各导线连接处应有不易脱落的明显标志。
4．柴油发电机应有接地良好的端子。
5．柴油发电机标牌内容齐全。
2．绝缘电阻和绝缘强度
1．绝缘电阻：各独立电气回路对地及回路间的绝缘电阻应大于2M。
2．绝缘强度：机组各独立电气回路对地及回路间应能承受交流试验电压1min，应无击穿或闪烁现象。
回路电压试验电压
<100V 750V
≥100V 1440V
3．相序要求。
柴油发电机组控制屏接线端子的相序从控制屏正面看应自左到右或自上到下排序。
4．柴油发电机维持准备运行状态要求。
机组应具有加热装置，保证其应急启动和快速加载时的机油温度、冷却介质温度不低于15℃。
5.自动启动供电和自动停机的可靠性检查。
1．接自控或遥控的启动指令后，柴油发电应能自动启动。
2．机组自动启动后第3次失败时，应发出启动失败信号；设有备用机组时，程序启动系统应能自动地将启动指令传递给另一台备用机组。
3．从自动启动指令发出至向负载供电的时间应不超过3min。
4．柴油发电机自动启动成功后，首次加载量应不低于50%标定负载。
5．接自控或遥控的停机指令后，机组应能自动停机；对于与市电电网并用的备用机组，当电网恢复正常后，柴油发电机应能自动切换或自动停机，其停机方式停机延迟时间应符合产品技术条件规定。
6．自动启动成功率。
自动启动成功率不小于99%。
7．空载电压整定范围要求。
机组的空载电压整定范围不小于95%-105%标定电压。
8．自动补给功能要求。
机组应能自动向启动电池充电。
9．自动保护功能要求。
机组应有缺相，短路（不大于250KW），过电流（不大于250KW），过速，水温缸温高，油压低保护。
10．线电压波形正弦畸变率。
在空载标定电压，标定频率下，线电压波形正弦畸变率<5%。
11．电压稳态调整率
≤250KW >250KW
3% 2%

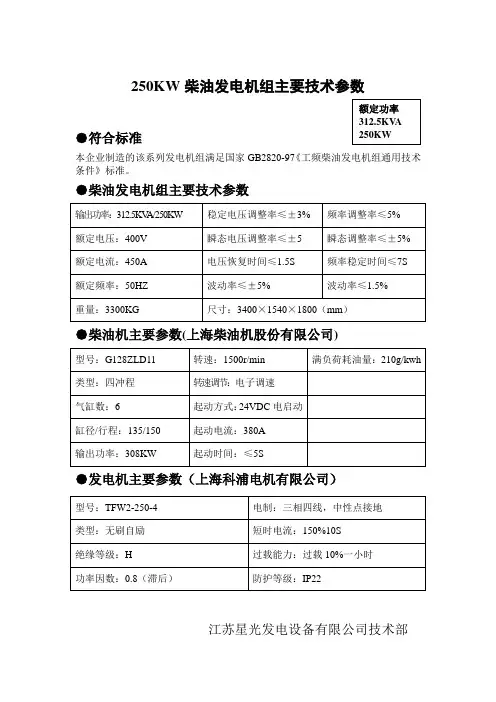

编辑本段标定功率
12．电压瞬态调整率
≤250KW >250KW
20% 15%
13．电压稳定时间
≤250KW >250KW
≤2s ≤1.5s
14．电压波动率
≤250kw >250kw
0.8% 0.5%
15．频率稳态调整率
≤250kw >250kw
3% 3%
16．频率瞬态调整率
≤250kw >250kw
9% 9%
17．频率稳定时间
≤250kw >250kw
5s ≤5s
18．频率波动率
≤250kw >250kw
≤0.8% ≤0.5%
19．三相不对称负载下的电压偏差
柴油发电机组在25%的三相对称负载下，在任一相再加25%标定相功率的电阻性负载，机组应能正常工作，线电压的最大或最小值与三线电压平均值的5%。
20．噪声
在距机组柴油机和发电机1m处的噪声声压平均值：
≤250KW >250KW
≤102db(A) ≤108db(A)
85分贝以下可造成轻微听力损伤；
85分贝－90分贝可造成少数人噪声性耳聋；
90－100分贝可造成一定数量的噪声性耳聋；
100分贝以上，就会造成相当数量的噪声性耳聋，以上这些属于慢性噪声性耳聋。
105分贝以上--- 5分钟精神分裂
21、燃油消耗率
指每小时单位有效功消耗的燃油量，通常以每千瓦小时的耗油量表示（g/(Kw.h)）。有效燃油消耗率指单位有效功的耗油量，简称燃油消耗率
22、柴油发电机消耗率
机组标定功率>40KW，机组消耗率≤3.0G/KW.H
23．在标定工况下运行试验
机组在所规定的工作条件下（GB2820中的4.2节），机组能以标定工况正常连续运行12h（其中包括过载10%运行1h），且柴油发电机组应无漏水和漏气现象。
24．遥控、遥信和遥测性能
1．智能型机组
200KW以上的机组应为智能型，其监控内容和接口要求如下：
①遥控：开/关机、紧急停车、切换主备用机组。
②遥信：工作状态（运行/停机）、工作方式（自动/手动）、主要用机组，过压、欠压、过流、频率。
③遥测：三相输出电压、三相输出动电池电压、输出功率。
④接口：应具有通信接口（RS-232和RS-485/422）并能提供完整的通信协议。
2．非智能型机组
200KW及以下的非智能型机组无遥控、遥信和遥测要求。
25．如何计算柴油发电机组的耗油量。柴油发电机组耗油量的计算方式
由于各个品牌柴油机的燃油消耗率不一样，因此很难有一个统一的说法。一般来说，柴油发电机组耗油跟以下两个个因素有关：
一、燃油消耗率，各种品牌的柴油发电机组，其消耗油量不同；
二、用电负载的大小，负载大了油门大耗油就大些，负载小了相对油耗也就小。
柴油发电机组耗油量计算单位换算公式：
1L（升）=1000ML（毫升）
1L（升）=1公升
1KW（千瓦）=1000W（瓦）
1KG（公斤）=1000G（克）=1L（公升）
1G（克）=0.001L（公升）
注：需在相同的比重前提下，水与柴油的比重约为1：0.84-0.86所以一升柴油等于0.84-0.86公斤，1L=0.85KG左右。
柴油发电机组的生产厂家使用参数大多都会用G/KW.H，其意思是指一千瓦一小时耗多少克油，再把这单位换成多少升就马上能知道你耗了多少升的油，从而也能很清楚你一小时花了多少钱；也有厂商直接告诉L/H，那就是一小时耗油多少升的意思。
编辑本段柴油发电机噪音的处理
柴油发电机组运行时，通常会产生95-110db(a)的噪声，运行时产生的柴油发电机组噪声，将对周围环境造成严重损害。那么在噪声源无法降低的情况下，该采用哪些措施控制柴油发电机组噪声呢？
一、柴油发电机组噪声源分析
柴油发动机组噪声是由多种声源构成的复杂声源。按照噪声辐射方式，它可分为空气动力噪声、表面辐射噪声和电磁噪声。按照产生的原因，柴油发电机组表面辐射噪声又可分为燃烧噪声和机械噪声。其中空气动力噪声为柴油发动机组噪声的主要噪声源。
1. 空气动力噪声是由于气体的非稳定过程，即由气体的扰动以及气体与物体的相互作用而产生的柴油发电机组噪声。直接向大气辐射的空气动力噪声，包括进气噪声、排气噪声和冷却风扇噪声。
2．电磁噪声是由发电机转子在电磁场中高速旋转产生的柴油发动机组噪声。
3．燃烧噪声和机械噪声很难严格区分，通常将由于柴油发电机组汽缸内燃烧形成的压力波动通过缸盖、活塞、连轩、曲轴、机体向外辐射的柴油发动机组噪声称为燃烧噪声。将活塞对缸套的撞击和运动件的机械撞击振动而产生的柴油发动机组噪声称机械噪声。一般直喷式柴油机燃烧噪声要高于机械噪声，而非直喷式柴油机的机械噪声则高于燃烧噪声。但是低速运转时燃烧噪声都高于机械噪声。
二、柴油发电机组噪声的控制措施
柴油发电机组噪声的控制措施一：隔音房
在柴油发电机组位置安装隔声房，尺寸为8.0m×3.0m×3.5m，隔声板外壁为1.2mm镀锌板。内壁为0.8mm穿孔板，中间填充物为32kg/m3超细玻璃棉，槽钢的凹面填充玻璃棉。
柴油发电机组噪声的控制措施二：排风消声
柴油发电机组依靠自带风扇排风，在排风房前部安装AES型矩形消声器，消声器尺寸为1.2m×1.1m×0.9m，消声器内装消声片厚200mm,间距100mm。消声片采用两侧镀锌穿孔板夹超细玻璃棉结构。9个相同尺寸的消声器拼装成1个1.2m×3.3m×2.7m的大型消声器。消声器前300mm处为相同尺寸的排风百叶窗。
柴油发电机组噪声的控制措施三：进风消声
在隔声房顶部安装自然进风消声器。消声器制作同排风消声器，净消声长度为1.0m，截面尺寸为3.4m×2.0m，消声片厚200mm，间距200mm，消声器外接无衬里90°消声弯头，消声弯头长1.2m。
柴油发电机组噪声的控制措施四：排烟消声
通过柴油发电机组原厂配套的2个住宅型消声器消声，消声后的烟气合并为一个Φ450mm的烟管从排风百叶窗伸出向上排放。
柴油发电机组噪声的控制措施五：静音箱（低噪音）
将厂家生产的柴油发电机组放入低噪音箱内，即可降低噪音，又可防雨。
低噪音的优点：
1．适应城市环保要求，运行时噪音低；
2．普通机组噪音可降到70db（A）(L-P7m处测量)；
3．超低噪声机组可达68db（A）(L-P7m处测量)；
4．厢式电站装有低噪声防音厢体，良好的通风系统及防止热辐射措施保证了机组始终工作于适宜的环境温度；
5．底架采用双层设计，超大容量的油箱，可连续供机组运行8小时；
6．高效减震措施保证机组的平衡运行；科学的理论和人性化的设计，方便用户操作和观察机组的运行状态。
编辑本段柴油发电机不发电原因及处理方法：
可能原因
（1）停机后经常失去剩磁，是由于励磁机磁极所用的材料接近软钢，剩磁较小，停机后励磁绕组中没有电流时磁场就消失。
（2）发电机的磁极失去磁性。
（3）励磁回路元件损坏或线路有断路，短路或接地现象。
（4）励磁机电刷与换向器接触不良或刷架压力不足。
（5）励磁绕组接线错误，极性相反。
（6）发电机电刷与滑环接触不良，或电刷压力不足。
（7）发电机定子绕组或转子绕组断路。
（8）发电机引出线接线松动或开关接触不良。
（9）熔断器熔断
处理方法
（1）常备蓄电池，在发电前先进行充磁。
（2）在绕组中通入比额定电流大的直流电（时间很短）进行充磁，具体电流由试验决定。
（3)更换损坏元件，修复故障线路。
（4）清除接触表面的尖垢，调整电刷压力，紧固刷架。
（5）更正接线，按下确的极性充磁。
（6）清除接触表面尖垢，研磨电刷，调整理电刷压力，使电刷与滑环紧密接触。
（7）检查并修复断路处。
（8）连接好接头或修理开关接触部位。
（9）查明熔断原因，断定发电机本身及线路正常后，更换规定的熔断器。
柴油发电机容量选择计算
柴油发电机容量如何选择 1、设置原则一类高层建筑应按一级负荷要求供电，二类高层建筑应按二级负荷要求供电。《民用建筑电气设计规范》JGJ／T16—92 3.1条规定：一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏；二级负荷条件允许时，也宜采用二路电源来供电，特别是消防用的二级负荷，更应该按两个回路要求供电；一级负荷中的特别重要负荷，除上述两个电源外，还必须增设应急电源。根据这些规定，笔者总结了自备柴油发电机组的设置原则：（1）当民用建筑需按一级负荷要求供电时，若城市电网能提供二路独立电源（一用一备或相互备用），则可不设柴油发电机组；但当一级负荷中有特别重要的负荷时，则一般应设柴油发电机组作为应急电源。（2）当电网只能提供一路电源时，为满足对一、二级负荷的供电要求，一般应设置柴油发电机组，此时柴油发电机组将作备用电源及应急电源使用。（3）大、中型商业建筑中为确保市电中断时不造成较大的经济损失，也宜设柴油发电机组。由于城市电网不可能完全独立，有时一个电源故障或检修时，另一电源有可能同时故障，因此，即使有两路或以上电源供电，为确保民用建筑中消防及其他重要设备（如智能化设备、通讯设备等）的可靠供电，一般都设置柴油发电机组。 2、容量选择自备柴油发电机组容量的选择，目前国家尚无统一的计算公式：有的简单地按电力变压器容量的10％-20％确定；有的按消防设备的容量相加；有的则根据投资者的意愿选择，造成了自备发电机组容量选择的不准确性，若容量选择太大造成一次投资浪费，选
择太小则在事故时满足不了使用要求。那么，如何选择自备发电机组的容量呢？ （一）方案或初步设计阶段自备发电机的容量按供电变压器总容量的10％-20％计算。 （二）施工图阶段（1）建筑物的用电负荷可分为三类：第一类为保安型负荷，即保证大楼内人身及设备安全和可靠运行的负荷，如消防水泵、消防电梯、防排烟设备、应急照明、通讯设备、重要的计算机及相关设备等；第二类为保障型负荷，即保障大楼运行的基本设备负荷，主要是工作区照明、部分电梯、通道照明；第三类为一般负荷，即除了上述负荷以外的其它负荷，例如：空调、水泵及其他一般照明、动力设备。计算自备发电机组的容量时，第一类负荷必须考虑在内，即必须采用柴油发电机组：第二类负荷则根据大楼功能及电网情况来定，若大楼功能要求较高或城市电网供电不稳定，则应将第二类负荷考虑在内，但若将第一类、第二类负荷简单相加来选择柴油发电机容量，则所选容量偏大，因为在消防状态时，只需保证消防设备的运行，第二类负荷不使用；而在非消防状态下电网停电时，消防设备不使用。可以选择两者中较大者作为柴油发电机组的容量。 设备容量统计出来后，根据实际情况选择需要系数Kx（一般取0.85-0.95），计算出计算容量Pj=KxP∑，自备柴油发电机组的功率按下式计算P=kPj／η式中：P—自备柴油发电机组的功率kw；Pj —负荷设备的计算容量kw；P∑—总负荷kw；η—发电机并联运行不均匀系数一般取0.9，单台取1；k—可靠系数，一般取1.1。
柴油发电机方案
高压柴油发电机组技术方案 一、概述 伴随着机房的扩容，作为备用电源的柴油发电机组容量要求越来越大，需多台大功率柴油发电机组并网才能满足负荷的要求，而且机房与实际使用负载间距离也越来越远，采用传统的多台低压柴油发电机组并联运行暴露出多项运行和传输的缺陷，为了能够更加安全、可靠地运行，采用高压机组是一种更好的选择。 高压机组应用于冶金企业、机场、数据中心等应急备用电源系统，因机组的输出电压10kV与原供电系统电压一致，可直接接入供电系统，省去了大笔供配电系统的设备投资。同时由于机组的输出电压高，输出电流小，在动力传输过程功率损失最小，适合远距离输送。高压输电电流相当于低压输电电流的1/26。 50Hz高压柴油发电机组主要电压等级有：6kV、6.3kV、6.6kV、10kV、10.5kV、11kV等，单台机组功率一般在1000kW以上，多台机组并联使用。 高压柴油发电机组与低压柴油发电机组分析比较 二、高压柴油发电机组应用 根据上述高低压柴油发电机组的应用特点，在容量要求较大和送电距离较远的应用场合，高压柴油发电机组具有大容量、远距离供电，机房集中建设、可靠性强、配套配电系统简单等明显优点，是大容量机组选型应用的必然趋势，高压柴油发电机组已经在银行、数据中心、冶金、民航等领域进行了大量的应用。
三、高压柴油发电机组的结构特点 高压柴油发电机组的结构分为：柴油发动机、交流发电机、高压开关柜、接地电阻柜、PT柜、并机柜及出线柜和集中控制台等部分。 3.1交流发电机 1、无刷自励式，H级绝缘，可耐温180℃，为发电机在恶劣环境中运行提供保障； 2、机座为钢制焊接结构，端盖为铸件，安装结构型式有单轴承和双轴承两种； 3、定子是2/3节距绕制，能有效抑制输出电压的波形畸变，及减少磁场发热； 4、转子装配前经过动平衡，完善的阻尼绕组帮助减少非恒定负荷下的电压偏差和热量； 5、励磁机转子的输出功率通过三相全波式整流器输给主机转子，该整流器由一浪涌抑制器保护，以免由诸如短路或者并联时相位失步而引起的冲击造成损坏； 3.2高压开关柜 高压并机开关柜由一组高压开关柜组成，主要组成部分为发电机进线柜及PT柜、出线柜。并机柜及出线柜装设综合保护装置及差动保护装置有效的保护机组及设备安装稳定运行。安装于高压柜上的综合保护器带有通用RS232、MODBUS通讯协议接口，用户可以根据需要对整个并机系统的电能实时参数进行采集，进行集中监控、归档管理。 高压开关柜断路器：ABB高压断路器、三菱高压断路器 3.3接地电阻柜 接地电阻柜系列中性点接地电阻采用的是电阻专用的原装进口不锈钢合金材料，其材料具有接地电阻要求的热力及电气性能，做到耐受高温、电阻率高及
用电安全检查表
东岳精细化工用电安全检查参考标准 （人员密集场所） 被检查企业：检查人：检查时间： 序号检查项目检查标准 检查结果 符合不符合及主要问题 1 用电安全管 理 1.采购电气、电热设备，应选用合格产品，并应符合有关安全标准的要求； 2.电气线路敷设、电气设备安装和维修应由具备职业资格的电工操作； 3.不得随意乱接电线，擅自增加用电设备； 4.电器设备周围应与可燃物保持0.5m以上的间距； 5.对电气线路、设备应定期检查、检测，严禁长时间超负荷运行； 6.人员密集场所内的营业场所营业结束时，应切断营业场所的非必要电源。 2 变配电室安 全管理 1.电工。查看是否持有效证件上岗；是否按规定值班，制作值班记录；上岗 作业时是否按规定穿戴防护用品。 2.查看是否建立门禁制度，非专业人员禁止入内；是否根据具体情况制定用 电安全规程和岗位责任制。 3.是否配备符合国家标准的劳动防护用品和高、低压作业工具；是否保证安 全使用，定期检测。 4．查看电器设备布置是否有平面分布图、配电线路平面分布图，配电系统操 作模拟图、值班记录；是否安装应急照明，配备专用灭火器；是否有防止小 动物从门、窗、电缆沟进入的措施。
3 电气线路安 全管理 1.查看电器设备是否有操作规程。 2.查看各厅室是否设置电源控制分闸，电源线与可燃结构有安全距离，或设 非燃隔离层；配电线路是否穿金属管线保护，不得采用塑料管；临时用电线 路是否采取有效防护措施；凡可移动的电器设备，其电源线是否采用橡胶电 缆；不得超负荷运载，电气设备是否按规定安装漏电和过载保护装置。电源 线路是否符合国家标准或者行业标准。 3.电气设备是否每年至少由具备资格的专业部门进行一次安全检测。
柴油机速度特性和负荷特性试验报告
柴油机性能试验报告 班级：汽91 姓名：周子超 学号：2009010741 试验时间：2012年4月20日 组别：13 试验目的: 1.掌握通过测功机等试验设备测量柴油机的速度特性的方法； 2.了解试验中对柴油机发动机功率、转矩、转速、燃油消耗率、排气温度的测量方法; 3.通过整理试验数据点，得到柴油机的速度特性曲线，做出相关分析总结分析对比； 4.分析柴油机速度特性和负荷特性曲线的变化规律及变化趋势，分析原因。 5.进行汽油机、柴油机速度特性的对比，总结汽油机柴油机的不同。
实验对象:
二、试验设备: 名称 测试内容型号主要参数备注 电涡流测功功率、转OSWALD 250kW， 4980rpm ， f max = 165Hz 电涡机矩、转速QD122.3 n max = 10010rpm ， M max = 580Nm 流型油耗仪油耗中国湘仪测量精度：土 0.5% 重量 时间分辨率：土 0.1s 式 油耗分辨率：土 0.1g 空气流量计空气流量同园量程：0-1200kg/h 精度：土 1% 热膜 ToceiL 分辨率：土 0.1kg/h 式 表2 :主要测试设备表 四、试验台架系统简图: 排气系统 表1:柴油机参数 空气 实验控制系统（计唱算 机）編
图1 ：台架系统简图 第一部分：速度特性 五、实验原理： 柴油速度特性的实验基于发动机速度特性的定义，即保持发动机节气门或者是油量 调节位置不变，发动机的性能指标和特性参数（主要指功率、转矩、燃油消耗率、 进气量、排气温度、充量系数）随发动机转速的变化规律。实验基于负载系统的 6 种控制模式：①恒扭矩/恒转速控制（M/n ［②恒转速/恒扭矩控制（n/M ）③恒扭矩/恒油门位置控制（M/P ［④恒转速/恒油门位置控制（n/P ［⑤P1/P⑥M/n 2，首先选择油门到指定的开度，然后不断改变负荷转速测得数据。 六、实验要求及方法: 1.实验要求：用给定仪器测量给定发动机的速度特性，要求发动机油门开度为46% ; 2.实验方法：
发动机负荷特性曲线(精)
发动机负荷特性曲线 2006-9-6 发动机诸性能特性中有一个叫做负荷特性，它是指当发动机转速一定时，经济性指标的有效比燃油消耗量随发动机负荷的变化关系。利用这一变化曲线，可最全面地确定发动机在各种负荷和转速时的经济性。 在了解负荷特性前，首先要知道有效比燃油消耗量是什么。 衡量汽车耗油量大小一般用汽车在规定的速度下行驶100公里路程的实际耗油量（升）计算。例如汽车技术参数上常见有“90公里/小时等速”时100公里耗油量的参数，这是衡量汽车经济性指标。衡量发动机经济性指标，工程技术人员用有效比燃油消耗量这一个指标，简称油耗率，用ge表示，它指每小时单位有效功率消耗的燃油量，单位是g/kw.h。当然，衡量发动机经济性还有其它指标，由于与本文关系不大不作介绍。 发动机分为汽油机和柴油机两大类。汽油机是依靠节气门调节负荷的，因此汽油机负荷特性又称节流特性；柴油机是靠改变喷油量来调节负荷的，通过喷油量变化改变混合气成份，因此柴油机负荷特性又称燃油调整特性。 由于发动机转速是经常变化的，需要测定发动机不同转速下的负荷特性，才能全面评价不同转速和不同负荷下发动机的燃油经济性。发动机负荷特性的读取在试验台架上进行。以汽油机为例，启动发动机后逐渐开启节气门，直至最大，同时调节载荷使发动机保持某一转速稳定运行，测定此工况下发动机输出功率及燃油消耗量。然后再关小节气门，调整载荷使发动机保持转速不变再测定。如此依次进行下去，直到发动机能保持稳定工作的最小节气门开度，得到不同负荷和转速下的燃油消耗量。不同转速下的发动机负荷特性曲线变化的趋势是差不多，只是具体数值的不同。 普通汽油机负荷特性曲线的特征，开始启动时ge最大（此时需要浓混合气），但随节气门逐渐开启负荷增大而ge减少直至最低点，此时节气门接近全开。继续开大节气门，ge又会开始上升，曲线呈现一条内凹抛物线。曲线的最小ge值越低越好，同时ge随负荷的变化越平缓，发动机在不同负荷下工作的经济牲越好。从曲线的形状，可以分析出哪一个负荷区域是最经济的。 汽油机负荷特性曲线
柴油发电机容量选择计算知识讲解
柴油发电机容量选择 计算
柴油发电机容量如何选择 1、设置原则一类高层建筑应按一级负荷要求供电，二类高层建筑应按二级负荷要求供电。《民用建筑电气设计规范》JGJ／T16—92 3.1条规定：一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏；二级负荷条件允许时，也宜采用二路电源来供电，特别是消防用的二级负荷，更应该按两个回路要求供电；一级负荷中的特别重要负荷，除上述两个电源外，还必须增设应急电源。根据这些规定，笔者总结了自备柴油发电机组的设置原则：（1）当民用建筑需按一级负荷要求供电时，若城市电网能提供二路独立电源（一用一备或相互备用），则可不设柴油发电机组；但当一级负荷中有特别重要的负荷时，则一般应设柴油发电机组作为应急电源。（2）当电网只能提供一路电源时，为满足对一、二级负荷的供电要求，一般应设置柴油发电机组，此时柴油发电机组将作备用电源及应急电源使用。（3）大、中型商业建筑中为确保市电中断时不造成较大的经济损失，也宜设柴油发电机组。由于城市电网不可能完全独立，有时一个电源故障或检修时，另一电源有可能同时故障，因此，即使有两路或以上电源供电，为确保民用建筑中消防及其他重要设备（如智能化设备、通讯设备等）的可靠供电，一般都设置柴油发电机组。 2、容量选择自备柴油发电机组容量的选择，目前国家尚无统一的计算公式：有的简单地按电力变压器容量的10％-20％确定；有的按消防设备的容量相加；有的则根据投资者的意愿选择，造成了自备发电机组容量选择的不准
确性，若容量选择太大造成一次投资浪费，选择太小则在事故时满足不了使用要求。那么，如何选择自备发电机组的容量呢？ （一）方案或初步设计阶段自备发电机的容量按供电变压器总容量的10％-20％计算。 （二）施工图阶段（1）建筑物的用电负荷可分为三类：第一类为保安型负荷，即保证大楼内人身及设备安全和可靠运行的负荷，如消防水泵、消防电梯、防排烟设备、应急照明、通讯设备、重要的计算机及相关设备等；第二类为保障型负荷，即保障大楼运行的基本设备负荷，主要是工作区照明、部分电梯、通道照明；第三类为一般负荷，即除了上述负荷以外的其它负荷，例如：空调、水泵及其他一般照明、动力设备。计算自备发电机组的容量时，第一类负荷必须考虑在内，即必须采用柴油发电机组：第二类负荷则根据大楼功能及电网情况来定，若大楼功能要求较高或城市电网供电不稳定，则应将第二类负荷考虑在内，但若将第一类、第二类负荷简单相加来选择柴油发电机容量，则所选容量偏大，因为在消防状态时，只需保证消防设备的运行，第二类负荷不使用；而在非消防状态下电网停电时，消防设备不使用。可以选择两者中较大者作为柴油发电机组的容量。 设备容量统计出来后，根据实际情况选择需要系数Kx（一般取0.85-0.95），计算出计算容量Pj=KxP∑，自备柴油发电机组的功率按下式计算P=kPj／η式中： P—自备柴油发电机组的功率kw； Pj —负荷设备的计算容量kw； P∑—总负荷kw；η—发电机并联运
柴油机负荷特性
实验二柴油机负荷特性 1、掌物柴油机负荷特性的试验方法。 2、学会对实验数据进行处理以及对实验结果进行分析，并绘制柴油机负荷特性曲线图。 二、实验条件 1、SOFIM-8140增压柴油发动机（Pemax=76kw/3800r/min）一台 2、CW150型电涡流测功机一台 3、FCM-D转速油耗测量仪一台 4、液体密度计一只 5、温度计一只 6、大气压力计一只 7、柴油 10升 三、实验原理 柴油机负荷特性：在保持柴油机转速 n不变的情况下，调节柴油机喷油泵齿条或拉杆的位置，改变每循环供油量，研究发动机的燃油消耗量B、燃油消耗率 be与功率Pe之间的关系。 四、实验内容和要求 1、调节柴油机喷油泵拉杆（油门）开度及指挥全组协调动作，一人；当发动机出现异常情况时应立即减小或关闭节气门。 2、调整测功机负荷，一人；测功机负荷的调整应均匀、准确，尽量避免大幅度增加或减小测功机负荷，造成发动机的转速剧烈波动。 3、监视发动机转速和测量油耗，一人；监视转速时，应注意转速的上下波动情况，当转速的波动值超过±20r/min，该组实验数据应视为无效并重做。 4、调节，监视发动机冷却水出水温度，一人；保持发动机动机冷却水出水温度稳定在80±5℃范围内，出现气阻现象（无冷却水排除或冷却水出水温度超过100℃），应立即报告，以便及时停机。 5、监视发动机机油压力、温度，一人；出现异常情况应及时报告。
6、记录测功机读数W、发动机转速n、耗油质量△m和耗油时间△t, 一人；实验数据记录应准确无误。 7、绘制实验监督曲线，一人；当发现实验过程中因某些特殊原因而引起误差过大的点，应及时指出，以便立即补测校正。
数据中心机房柴油发电机组容量选择和计算
数据中心机房柴油发电机组容量选择和计算 在规模较大的数据中心机房,数台甚至十几台柴油发电机并列运行的情况越来越多。在市电中断时,柴油发电机除在最快的时间内能自起动外,还应该最大限度的满足应急负荷的起动及供电容量要求,若容量选择小,电动机起动时电压降过大,容量选得过大,则运行经济效益差。文中探讨了该如何选择单台柴油发电机的容量,选用几台柴油发电机并列才能既满足系统的应急要求,又不造成容量的浪费的问题。 柴油发电机是内燃发电机的一种,它以柴油为一次能源,柴油机为原动机,它有如下几个特点： ①燃料价格便宜,容易保存 ②构造简单,辅助设备少 ③起动迅速,带负荷和停机的动作时间短 ④操作维护简单、方便。 正是因为上述特点,柴油发电机在数据中心的使用范围也越来越广泛。随着数据中心机房规模的逐步扩大,高级别配电系统的数据中心机房也在成比例的增加,由于A级机房要求供电系统不能中断,所以,在规模较大的数据中心机房,数台甚至十几台柴油发电机并列运行的情况越来越多。在市电中断时,除在最快的时间内能自起动外,还应该最大限度的满足应急负荷的起动及供电容量的要求,若容量选择小,电动机起动时电压降过大。容量选得过大,则运行经济效益差。那么,该如何选择单台柴油发电机的容量呢?选用几台柴油发电机并列才能既满足系统的应急要求,又不造成容量的浪费呢? 1、柴油发电机的功率 （1）持续功率（COP）（恒定负荷持续运行） COP为在商定的运行条件下并按照制造商的规定进行维护保养,机组以恒定负载持续运行,且每年运行时间不受限制的最大功率。 （2）基本功率（PRP）（变负荷持续运行） PRP为在商定的运行条件下并按照制造商的规定进行维护保养,机组以可变负载持续运行,且每年运行时间不受限制的最大功率。 （3）限时运行功率（LTP） LTP为在商定的运行条件下并按照制造商的规定进行维护保养,机组每年运行时间可达500h 的最大功率。 （4）应急备用功率（ESP） （变负荷限时运行）ESP为在商定的运行条件下并按照制造商的规定进行维护保养,在市电中断或在试验条件下,机组以可变负载运行且每年运行时间可达200h的最大功率。 数据中心机房的应急柴油发电机性能等级不应低于G3级;A级数据中心发电机组应按照基本功率(PRP)选择;B级数据中心发电机组的输出功率可按照限时运行功率(LTP)来选择。 2、选择柴油发电机的必要条件 选择柴油发电机的必要条件如下： （1）安装现场的环境温度、湿度和海拔高度 当使用环境的温湿度和海拔高度超过发电机的额定值时,发电机需要降容使用 （2）柴油发电机供电负荷总容量 需要所有柴油发电机供电负荷的容量数据,包括装机容量、负荷系数、功率因数等。电动机负荷还要给出台数、效率、起动电流倍数等参数 （3）起动顺序
发动机特性曲线
161 161 第11章 发动机特性 11.1基本概念 全面了解发动机在所有工况下的性能指标的变化，对合理使用、检查与维修发动机，都有很强的适用价值。 11.1.1 发动机特性与特性曲线 1．发动机特性 发动机性能指标随调整情况及运转情况而变化的关系称为发动机特性。发动机性能指标主要有功率、转 矩、燃料消耗率、排气温度、排气烟度等； 调整情况主要指柴油机的供油提前角、汽油 机的点火提前角、发动机燃料等可调因素对 发动机性能的影响；运转情况一般指发动机 转速和负荷等。 2．特性曲线 为了直观显示发动机的特 性，常以曲线形式表示，称为发动机特性曲 线。图11-1为Audi （奥迪） 2.4L 四缸5 气门汽油机的外特性曲线。 3.发动机特性分类 发动机特性分调节特性和性能特性两大 类。 （1）调节特性 指发动机的性能指标随 调节情况而变化的关系。如柴油机的供油提 前角调节特性、汽油机的点火提前角调节特 性、汽油机的燃料调节特性等。 （2）性能特性 指内燃机的性能指标随 运行工况而变化的关系。如负荷特性、速度特性、调速特性、万有特性、螺旋桨特性等。 图11-1 发动机特性曲线 （Audi 2.4L5气门V6汽油机外特性）
162 162 11.1.2 发动机特性的制取 发动机特性需在专门的试 验台（俗称发动机台架）上进 行，图11-2显示了带水力测功 器的试验台的基本组成。它可 以模拟发动机的实际工况，使 其在要求的转速和负荷下工 作，并可以同步测量发动机在 各种工况下的功率、燃料消耗、 废气排放、气缸压力等性能参 数。 发动机特性试验，国家已 有标准，需按有关标准，在规 定的条件下进行。 11.2 发动机调节特性 发动机调节特性对发动机的正确调整、使用与维修关系 密切，值得重视。 11.2.1 柴油机供油提前角 调节特性 它是指在发动机转速一定和油量控制机构（如喷油泵的供油拉杆）位置一定条件下，其功率、燃料消耗率等性能指标随供 油提前角变化而变化的关系。 图11-3为柴油机供油提前角调节特性曲 线。由曲线可见，随着供油提前角θ的改变， 发动机的功率与燃料消耗率也随着变化。对应 于最大功率和最小燃料消耗率的供油提前角即 为最佳供油提前角。发动机使用维修时，应注 意按照使用说明书要求，检查调整发动机静态 最佳供油提前角。 最佳供油提前角是随着发动机的转速变化 而变化的，它一般由供油提前角自动调节装置 来控制。对于电控柴油机，则由ECU 根据发动 机工况精确控制。 11.2.2 汽油机点火提前角调节特性 它是指在发动机转速和节气门开度一定条件下，其功率、燃料消耗率等性能指标随点火提前角变化而变化的关系。 图11-2 发动机试验台 1-发动机 2-数显水温表 3-数显油压表 4-数显排温表 5-油门执行器 6-转速表 7- 负荷表 8-水门执行器 9-水温传感器 10-油压传感器 11-排温传感器 12-气 缸压力传感器 13-油压传感器 14-针阀升程仪 15-电 荷放大器 16-电荷放大器 17-霍尔针阀传感器 18-示波器 19-水力测功器 20-转角信号发生器 21-电荷放大器 22-Ａ/Ｄ转换板 23-微机 24-打印机 25-显示器 图11-3 柴油机供油提前角调
了解发动机负荷特性曲线了解汽车耗油量(精)
了解发动机负荷特性曲线了解汽车耗油量 出处：车汇通 [ 2004-10-10 10:57:33 ] 作者： 责任编辑：wangfen 发动机诸性能特性中有一个叫做负荷特性，它是指当发动机转速一定时，经济性指标的有效比燃油消耗量随发动机负荷的变化关系。利用这一变化曲线，可最全面地确定发动机在各种负荷和转速时的经济性。 在了解负荷特性前，首先要知道有效比燃油消耗量是什么。 衡量汽车耗油量大小一般用汽车在规定的速度下行驶100公里路程的实际耗油量（升）计算。例如汽车技术参数上常见有“90公里/小时等速”时100公里耗油量的参数，这是衡量汽车经济性指标。衡量发动机经济性指标，工程技术人员用有效比燃油消耗量这一个指标，简称油耗率，用ge表示，它指每小时单位有效功率消耗的燃油量，单位是g/kw.h。当然，衡量发动机经济性还有其它指标，由于与本文关系不大不作介绍。 发动机分为汽油机和柴油机两大类。汽油机是依靠节气门调节负荷的，因此汽油机负荷特性又称节流特性；柴油机是靠改变喷油量来调节负荷的，通过喷油量变化改变混合气成份，因此柴油机负荷特性又称燃油调整特性。 由于发动机转速是经常变化的，需要测定发动机不同转速下的负荷特性，才能全面评价不同转速和不同负荷下发动机的燃油经济性。发动机负荷特性的读取在试验台架上进行。以汽油机为例，启动发动机后逐渐开启节气门，直至最大，同时调节载荷使发动机保持某一转速稳定运行，测定此工况下发动机输出功率及燃油消耗量。然后
再关小节气门，调整载荷使发动机保持转速不变再测定。如此依次进行下去，直到发动机能保持稳定工作的最小节气门开度，得到不同负荷和转速下的燃油消耗量。不同转速下的发动机负荷特性曲线变化的趋势是差不多，只是具体数值的不同。 普通汽油机负荷特性曲线的特征，开始启动时ge最大（此时需要浓混合气），但随节气门逐渐开启负荷增大而ge减少直至最低点，此时节气门接近全开。继续开大节气门，ge又会开始上升，曲线呈现一条内凹抛物线。曲线的最小ge值越低越好，同时ge随负荷的变化越平缓，发动机在不同负荷下工作的经济牲越好。从曲线的形状，可以分析出哪一个负荷区域是最经济的。 汽油机负荷特性曲线柴油机负荷特性曲线 柴油机负荷特性曲线的走向特征与汽油机基本一样。但两者对比，柴油机的负荷特性曲线比较平坦，这也就是为什么柴油机比汽油机省油的重要原因。
柴油发电机的选择计算
消防泵45kw，一用一备；18.5kw，一用一备；稳压泵3kw，这几个泵要选用柴油发电机组做备用电源，柴油发电机组应该多大？怎么算出来的？ 按下述方法计算并选择其中容量最大者： 1) 按稳定负荷计算发电机容量： SGl = P/ncos@ = 66.5/0.85/0.8 = 99.79 kVA 式中SG1 —按稳定负荷计算的发电机视在功率，kVA； P —发电机总负荷计算功率，kW，本例：P = 45+18.5+3 = 66.5 kW； n —所带负荷的综合效率，一般取n = 0.85； cos@ —发电机额定功率因数，一般取cos@ = 0.8。 2) 按尖峰负荷计算发电机容量 * 条件：起动最大一台电动机18.5kW，另二台为既有负荷： SG2 = KJSm/KG = 0.9/1.4*（（45+3）/0.8 + 161.875）= 142.634kVA； * 条件：起动二台电动机18.5kW + 45kW（星-三角起动），另一台为既有负荷： SG2 = KJSm/KG = 0.9/1.4*（3/0.8 + 161.875 + 131.25）= 190.848kVA； * 条件：起动三台电动机18.5kW + 3 + 45kW（星-三角起动）： SG2 = KJSm/KG = 0.9/1.4*（26.25 + 161.875 + 131.25）= 205.31 kVA； 式中SG2 —按尖峰负荷计算的发电机视在功率，kVA； KJ —因尖峰负荷造成电压、频率降低而导致电动机功率下降的系数，一般取KJ= 0 .9； KG —发电机允许短时过载系数，一般取KG = 1.4 ； Sm —最大的单台电动机或成组电动机的起动容量，kVA； Sm1 —18.5*7/0.8 = 129.5/0.8 = 161.875 kVA（起动最大一台电机，电机容量为18.5k W）；
读懂发动机特性曲线图
读懂发动机特性曲线图，看看加速与节油性能 我和各位车友一样，开始时对发动的性能到底如何，是一头雾水，但要想了解发动机的性能，那么就必须读懂——发动机特性曲线图。本人整理了一些网上收集到的资料，提供给各位车友。 一、什么是发动机转速特性曲线图？ 发动机转速特性曲线——也有叫发动机工况图，是将发动机功率、转矩与发动机曲轴转速之间的函数关系以曲线表示，简称为发动机特性曲线。 如果发动机节气门全开，此特性曲线称为发动机外特性曲线；如果节气门部分开启（或部分供油），称为发动机部分负荷特性曲线。通俗的说，就是将油门踩到底，发动机从怠速到最高转速期间，输出的功率和扭矩的情况在图上反映出来，以此来判断车子能 跑多快，有没有劲。 从“图1”可以看出，转速在ntq点和np点，发动机扭矩和功率分别达到最大值，这是两个决定发动机性能的主要参数，扭矩决定汽车的起步、爬坡、超车能力，而功率决定着最高的车速和载重量。
图1 二、如何由曲线图判断发动机性能： 那么怎样的发动机曲线才能代表发动机性能是较好的呢？让我们看图说话，从汽车的起步、超车和极速这3个方面分析。 起步加速能力： 图2 拿到一张发动机曲线图，如“图2”，我们可以看到，扭矩在2000转的时候达到100Nm，升至3500转的过程中有一个快速的提升过程，而如果此区间内的斜线倾斜度越大，越光滑，则代表发动机可以用较短的时间达到扭矩的峰值，并且加速平稳线性，与此同时，功率也随转速的增加而增加。在实际的驾车当中，随着我们踩第一脚油，汽车克服地面摩擦力，开始起步，随着发动机转速提高，汽车的扭矩会快速提升，一般的发动机在3000转左右来到扭矩峰值，而人们经常提及的“3000转换挡”的惯性操作，实际目的就是为了能够保持这个最大的牵引力，通过换挡，使发动机保持
柴油发电机的选择
柴油发电机容量如何选择 1 设置原则一类高层建筑应按一级负荷要求供电，二类高层建筑应按二级负荷要求供电。《民用建筑电气设计规范》JGJ／T16—92 3.1条规定：一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏；二级负荷条件允许时，也宜采用二路电源来供电，特别是消防用的二级负荷，更应该按两个回路要求供电；一级负荷中的特别重要负荷，除上述两个电源外，还必须增设应急电源。根据这些规定，笔者总结了自备柴油发电机组的设置原则：（1）当民用建筑需按一级负荷要求供电时，若城市电网能提供二路独立电源（一用一备或相互备用），则可不设柴油发电机组；但当一级负荷中有特别重要的负荷时，则一般应设柴油发电机组作为应急电源。（2）当电网只能提供一路电源时，为满足对一、二级负荷的供电要求，一般应设置柴油发电机组，此时柴油发电机组将作备用电源及应急电源使用。（3）大、中型商业建筑中为确保市电中断时不造成较大的经济损失，也宜设柴油发电机组。由于城市电网不可能完全独立，有时一个电源故障或检修时，另一电源有可能同时故障，因此，即使有两路或以上电源供电，为确保民用建筑中消防及其他重要设备（如智能化设备、通讯设备等）的可靠供电，一般都设置柴油发电机组。 2 容量选择自备柴油发电机组容量的选择，目前国家尚无统一的计算公式：有的简单地按电力变压器容量的10％-20％确定；有的按消防设备的容量相加；有的则根据投资者的意愿选择，造成了自备发电机组容量选择的不准确性，若容量选择太大造成一次投资浪费，选择太小则在事故时满足不了使用要求。那么，如何选择自备发电机组的容量呢？（一）方案或初步设计阶段自备发电机的容量按供电变压器总容量的10％-20％计算。（二）施工图阶段（1）建筑物的用电负荷可分为三类：第一类为保安型负荷，即保证大楼内人身及设备安全和可靠运行的负荷，如消防水泵、消防电梯、防排烟设备、应急照明、通讯设备、重要的计算机及相关设备等；第二类为保障型负荷，即保障大楼运行的基本设备负荷，主要是工作区照明、部分电梯、通道照明；第三类为一般负荷，即除了上述负荷以外的其它负荷，例如：空调、水泵及其他一般照明、动力设备。计算自备发电机组的容量时，第一类负荷必须考虑在内，即必须采用柴油发电机组：第二类负荷则根据大楼功能及电网情况来定，若大楼功能要求较高或城市电网供电不稳定，则应将第二类负荷考虑在内，但若将第一类、第二类负荷简单相加来选择柴油发电机容量，则所选容量偏大，因为在消防状态时，只需保证消防设备的运行，第二类负荷不使用；而在非消防状态下电网停电时，消防设备不使用。可以选择两者中较大者作为柴油发电机组的容量。 设备容量统计出来后，根据实际情况选择需要系数Kx（一般取0.85-0.95），计算出计算容量Pj=KxP∑，自备柴油发电机组的功率按下式计算P=kPj／η式中：P—自备柴油发电机组的功率kw；Pj—负荷设备的计算容量kw；P∑—总负荷kw；η—发电机并联运行不均匀系数一般取0.9，单台取1；k—可靠系数，一般取1.1。（2）按最大的单台电动机或成组电动机起动的需要，计算发电机容量P=（P∑-Pm）／η∑+ PmKCcosψm （KW）Pm—起动容量最大的电动机或成组电动机的容量（kw）；η∑一总负荷的计算效率，一般取0.85；cosΨm —电动机的起动功率因数，一般取0.4；K—电动机的起动倍数；C—全压起动C=l.0，Y—△起动C=0.67，自耦变压器起动50％抽头C=0.25，65％抽头C==0.42，80％抽头C=0.64。（3）按起动电动机时母线容许电压降计算发电机容量P=PnKCXd″（1／△E-1）（kw）Pn一造成母线压降最大的电动机或成组起动电动机组的容量（kw）K—电动机的起动电流倍数；Xd″—发电机的暂态电抗，一般取0.25；E—母线允许的瞬时电压降，有电梯时取0.20，无电梯时取0.25.在实际工作中，也可用系数法估算柴油发电机组的起动能力工程实例：以某工程为例，该工程建筑面积10000m2，12层，为二类高层，保安性负荷主要为消防负荷，其容量为191kw，最大一台电动机为喷淋泵37kw，采用自耦降压80％抽头降压起动。（1）按计算负荷计算P=kPj／η=1.1×
柴油发电机容量的选择
有一工程，消防计算总负荷为200kva，其中最大一台设备为消防水泵，其电动机为55kw，380v，98a，直接启动电流倍数为7倍。试问，如果该水泵采用（1）全压启动，（2）星-三角降压启动，那么柴油发电机的容量分别选择多大？ 答1： S=(P-Pm)/n+PmkCcosφm(1/cosφ) （1）S=(200X0.8-55)/0.75+55X7X1X0.4X(1/0.8)=332.5 选350KV A发电机 （2）S=(200X0.8-55)/0.75+55X7X0.67X0.4X(1/0.8)=269 选300KV A发电机 答2： Sg=(S*cosφ-Pe)/tgφ+1.732*Uq*Iq 其中： Sg—发电机容量(kV A); S—总负荷(kV A); cosφ—功率因数,取0.8; Pe—最大一台电动机额定容量(kW); Uq—最大一台电动机起动电压(kV);全压起动时,Uq=Un;星-三角起动时,Uq=0.58*Un.Un为系统额定电压(kV); Iq—最大一台电动机起动电流(A);全压起动时,Iq=kq*Ie;星-三角起动时,Iq=0.33*kq*Ie.kq为电动机全压起动倍数,Ie为电动机额定电流(A); (1)全压起动时,Sg=(200*0.8-55)/0.75+1.732*0.38*7*98=591.51kV A (2)星-三角起动时,Sg=(200*0.8-55)/0.75+1.732*0.58*0.38*0.33*7*98=226.89kV A *Sg=(S*cosφ-Pe)/tgφ+1.732*Uq*Iq？？？这个公式不太正确，因为： 一、(S*cosφ-Pe)/tgφ显然不对头，tgφ应为COSφ。 二、星-三角起动时，应该取消“1.732*0.58*0.38*0.33*7*98”中的系数0.58。 答3： Sed=Sjs+1.732U*Ied*(Kqd*k-1) （1）全压： Sed=200+1.732*0.38*98*(1*7-1)=587KV A 选用应为劳斯莱斯机组 ：S=587/0.9=652KV A,选型为P625E （2）星三角： Sed=200+1.732*0.38*98*(0.33*7-1)=284KV A 选用应为劳斯莱斯机组 ：S=284/0.9=316KV A,选型为P330E 出题者解答： （1）水泵全压启动时， Sf=Sy+Sq=（200-1.732*0.38*98）+1.732*(1*0.38)*(7*98)=587KV A。 （式中，Sf为电动机启动时所需的发电机容量，Sy为电动机启动时发电机已接负荷，Sq为单机启动负荷） 又因为587KV A大于1.1*200=220KV A，因此，也可以满足稳定负荷计算。因此，可以就近选择额定容量为600KV A的发电机（即大于587KV A）。 （2）水泵星-三角启动时，
柴油机负荷特性实验本报告
实验二柴油机负荷特性实验 一、实验目的： 1.了解柴油机在转速不变时，由改变油门来改变柴油机负荷，测量柴油机在 一定转速下的燃油消耗量，掌握燃油消耗率与功率的关系。了解排气温度与功率的关系。 2.熟悉电涡流测功器、油耗转速测量仪、发动机数控试验台等仪器的原理和 使用方法。 3.熟悉FST2E发动机数控系统的使用方法和用户程序的编制方法。 二、实验原理： 在发动机转速不变的情况下，利用电涡流测功器改变发动机的负荷，同时通过油耗仪测量发动机的燃油消耗率，由发动机测控系统测出排气温度等工作参数，在各负荷下分别测取柴油机主要性能指标和工作参数，绘制柴油机负荷特性曲线图。 三、实验仪器及设备： 2105B型柴油机南昌凯马柴油机有限公司 CW100-3000/10000电涡流测功机迈凯（洛阳）机电有限公司 FCM-D油耗转速测量仪上海内燃机研究所 FST2E发动机数控试验台迈凯（洛阳）机电有限公司
四、试验步骤： 起动发动机，进入实时测控系统，采用点动控制方式，预热发动机至热平衡状态。1．将控制模式设定为测功器恒转速、油门恒扭矩方式。将转速设定为1400r/min，功率设定为90%负荷的数值。让柴油机在此状态下运行数分钟，待热稳定后记录数据。 2．将扭矩设定值调整到80%负荷。待工况稳定后使柴油机在该状态下运行2-3分钟后记录数据。 3．重复2步骤直至做完该负荷特性曲线上的70%、60%、50%、40%、30%、20%、10%负荷的全部试验点。 4．逐渐减小测功器扭矩及转速，空载运行5min后停机。 5．整理数据，绘制负荷特性曲线 五、试验要求： 1．认真记录发动机技术参数和试验数据，列表说明，并得出结论； 2．绘制发动机n=1400r/min时的负荷特性曲线； 3．根据实测负荷特性，分析试验内燃机的经济性随负荷的变化规律及原因。附： 负荷特性试验数据记录表 发动机型号：发动机机号：
柴油发电机组容量选择1
现代高层建筑中，选择柴油发电机组作为备用电源，已属司空见惯；关于其容量确定的理论文章，也屡见于报刊。但在实际工程应用中，许多设 计人员仍有茫然无序、颇费周折之感。到底如何快而准地计算发电机容量，一直都是值得探讨的重要课题。本文将着重以一段QBASIC电脑编程, 较简便地解决这一问题。 2．1 发电机容量首先要满足稳定计算负荷需要，这包括消防负荷和保证负荷两部分。在民用建筑中，设置柴油发电机组，通常首先是作为消防用电设备的备用电源。市电停电，即联锁开启发电机组。但市电停电概率远大于火灾概率，开启机组并不就意味着火灾发生。非消防时，开启的发电机组仅仅负担应急照明等小部分负荷，若对其他非消防的重要负荷（属三类负荷时的生活泵、客梯、裙房照明等，称为保证负荷）无法顾及，则必将造成机组空置、资源浪费。为此，进行低压配电系统图设计时，在满足火灾时消防负荷需要的前提下，还必须考虑停电而非火灾时，发电机对保证负荷的供电。一种做法是，将保证负荷集中挂接在发电机应急母线段上，消防时，由火灾信号将保证负荷的总开关分励脱扣。总之，应分别计算消防负荷和保证负荷，以二者较大值作为确定发电机组容量的依据，从而同时满足消防部门及建设方的相应要求。 消防负荷如何正确计算应引起重视。大中型民用建筑，往往由地下室、裙房及数个塔楼组成，包含了多个防火分区。确定发电机容量、进行消防负荷计算时，显然不能盲目地将所有消防用电设备同时计入。推荐的计算原则是，只考虑一个防火分区发生火灾（正如水消防一样），亦即，不认为两个及以上的防火分区同时发生火灾。通常，消防泵作为固定负荷必须计入，而消防电梯、防排烟风机、应急照明等负荷计入多少，则要视其在某防火分区火灾时投入服务的负荷大小而定。显然，确定发电机容量，应以最不利的一个防火分区发生火灾时，同时投入运行的消防负荷为准。2．2 柴油发电机组的容量大小，除要满足上述稳定计算负荷需要外，还必须进行电动机启动时的电压降校验，即启动任一电动机时， 其端子容许电压降应在规定范围之内。编程中，取值20%。进行电压降校验及发电机组容量选择时，以下要素不可忽视。 a。发电机母线上的已接负荷的影响。也就是说，发电机母线上的启动负荷应该等于已接负荷与电动机启动容量之和，单单考虑电动机的启动容量是错误的。具体工程实践中，这一点最容易被一些设计人员所忽略，许多文献对于已接负荷的影响，常常也避而不谈或是涉及较浅。 b。发电机不同的励磁及调压方式，对机组容量选择也将产生重大影响。 c。发电机至电动机之间配电线路电压降的影响。亦即，发电机端子电压等于电动机端子电压与线路压降之和。 d。许多文献认为，电动机应按容量大小而顺次启动，以此减小发电机容量。但在国家标准图集和工程图纸中，这种电动机顺次启动的二次电路图又极少见到。更何况，顺次启动也往往与一些消防控制要求相矛盾。因此建议，减小发电机容量，不宜依靠电动机顺次启动这种方法。 e。电动机启动容量达最大值是瞬间的，因此，可以不考虑两台及以上电动机的同时启动，对发电机造成冲击的问题。 3 数学模型 （建立以下数学模型，仅以消防负荷计算为例。为便于编程，多处进行了适当的简化和假设，不另说明。） 3.1 发电机容量大小须满足稳定计算负荷需要 Pjs=Kc ? Pe=Pe Prg=K? Pjs=1.2Pe 式中：Prg----待求发电机持续功率（kW。编程中考虑为单台机。 Pjs -- 消防设备稳定计算负荷（kW）。 Pe----建筑物内任一防火分区发生火灾时，最大可能开启消防设备之总安装功率（kW。为已知量，运行程序时直接键入。编程中Pe<800kW Kc--- 消防设备总需用系数，取Kc=1。 K ---- 可靠系数，取K=1.2。 3.2 发电机容量大小须满足电动机端子容许电压降 3.2.1 简化计算电路从略 3.2.2 发电机母线上的启动负荷等于已接负荷与单台电动机启动容量之和，即 Sqg=Sfh+Sq 此时，考虑最极端的情况，即认为除待启电动机外，其它负荷已全部投入，则有 Pfh+Prm=Pe,从而Sfh=Pfh/COS①'=（Pe -Prm）/COS^' =(Pe-Prm)/0.8=1.25(Pe-Prm) 此外，Sq=1/[1/(kp ? Sqm)+XL/(Urg2)]
【知识】柴油机与螺旋桨特性(一)
【知识】柴油机与螺旋桨特性（一） 重点：柴油机特性的分类，速度特性和负荷特性。难点：推进特性和限制特性。 单元一概述 一、柴油机的工况1．发电机工况转速恒定2．螺旋桨工况N=Cn3 3．其它工况转速和扭矩之间没有一定的关系。 二、柴油机特性的分类1．柴油机特性柴油机的主要性能指 标和工作参数（如排气温度Tr、最高爆发压力pz、增压压力pk等）随运转工况变化的规律称为柴油机的特性。把这 种变化规律在坐标上用曲线的形式表示出来，这种曲线称为 柴油机的特性曲线。2．目的（1）评价柴油机的性能（2）确定柴油机工况（3）分析影响特性的因素（4）检测柴油机的状态 三、柴油机特性的分类Ne=Cpeni 1)速度特性pe不变，n改变2)负荷特性n不变，pe改3)推进特性n和pe均改变化 单元二速度特性 1．概念：将喷油泵油量调节杆固定在某一位置，改变柴油 机外负荷以改变其转速，测量各转速下的功率Ne、扭矩Me （或平均有效压力pe）、有效耗油率ge和排气温度Tr等随
转速的变化规律。根据喷油泵油量调节机构固定的位置不同， 有全负荷速度特性（亦称外特性）。部分负荷速度特性和超 负荷速度特性。2．全负荷速度特性（1）概念：将喷油泵油量调节杆固定在标定供油量位置，改变柴油机外负荷以改变 其转速，测量各转速下的功率Ne、扭矩Me（或平均有效压力pe）、有效耗油率ge和排气温度Tr等随转速的变化规律。（2）标准环境状况：（3）柴油机功率的标定：我国国家标 准规定了内燃机标定功率分为15分钟功率、1小时功率、12小时功率、持续功率四级。15分钟功率：柴油机允许连续运行15分钟的最大有效功率。商船不允许使用这么大的 功率。可作为军用车辆和舰艇的追击功率。1小时功率：柴油机允许连续运行1小时的最大有效功率。可作为商船的超 负荷功率。是最大持续功率的110％。1小时功率还可作为拖拉机、工程机械的最大使用功率。12小时功率：柴油机允许连续运行12小时的最大有效功率。可以作为拖拉机、工 程机械的正常使用功率。持续功率：柴油机允许长期连期运 行的最大有效功率。船舶柴油机就用它来标定功率，并同时 标定其相应转速。我们通常所说的标定功率就是指这种功率， 标定工况就是指这种功率及其相应转速。国外船用柴油机常 用的几种功率（工况）名称MCR：最大持续功率，同时标 有相应的转速。原含义相当于国家标准的持续功率标定工况， 是设计选配螺旋桨的依据。OR：超负荷功率工况。其功率
