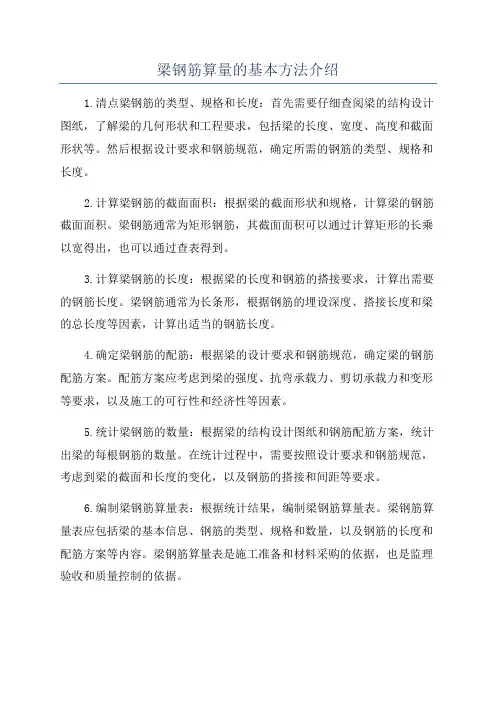

怎么计算梁的配筋图的钢筋用量
梁
梁的平面表示方法：
集中标注-
1、梁编号
2、截面尺寸
3、箍筋
4、上部贯通筋或架立钢筋
5、侧面纵向构造钢筋或受扭钢筋
6、梁顶面标高高差
原位标注
7、梁支座上部筋
8、梁下部钢筋
9、吊筋、附加钢筋及构造钢筋
钢筋公式
上部通长筋：长度＝净跨长+左支座锚固+右支座锚固
当hc-保护层(直锚长度)>=LaE时，取Max(LaE ,0.5hc＋5d) 当hc-保护层(直锚长度) 算法1：hc-保护层＋15d 算法2：取0.4LaE＋15d 算法3：取Max(LaE ,hc-保护层＋15d) 算法4：取Max(LaE ,0.4LaE＋15d) 左、右支座负筋： 第一排长度=左或右支座锚固+净跨长/3 第二排长度=左或右支座锚固+净跨长/4 如有第三排筋伸入跨内1/5，如果一共两排,第一排为通长筋,则第二排按LN/3计算 中间支座负筋长度 上排长度=2*净跨长/3+支座宽 下排长度=2*净跨长/4+支座宽 注：净跨长为左右较长的跨 架立筋长度＝净跨-左负筋伸入长度-右负筋伸入长度+ 150*2 注：当贯通筋和架立筋同时存在时，搭接值取150MM。 构造筋长度=净跨长+2*15d 抗扭筋长度=净跨长+2*锚固长度 拉筋长度=梁宽-2*保护+2*1.9d+2*max(10d,75mm) 根数=【(净跨长-50*2)/非加密间距*2+1】*排数 当梁宽≤350时，拉筋直径为6mm；梁宽>350时，拉筋直径为8mm。拉筋间距为非加密区箍筋间距的两倍。当设有多排拉筋时，上下两排拉筋竖向错开设置。 下部钢筋 下部通长钢筋长度=净跨长+左支座锚固+右支座锚固 下部不伸入支座钢筋长度=净跨长-0.1*2*净跨长 下部非通长钢筋长度=净跨长+左支座锚固+右支座锚固 箍筋长度=(梁宽-保护层*2 +梁高-保护层)*2+1.9d*2+max(10d,75mm)*2 根数＝2*【（加密区长度-50）/加密间距+1】+（非加密区长度/非加密间距-1） 当结构为一级抗震时，加密长度为max(2*梁高，500)，当结构为二到四级时，加密长度为max(1.5*梁高，500) 吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50 斜段角度：高度主梁高>800mm a为60度 主梁高<=800mm a为45度 钢筋混凝土梁计算 一、设计要求: C30 结构安全等级: 一级 混凝土强度等级: C30 钢筋等级: HRB335 弯矩设计值M＝150.000000（kN-m） 矩形截面宽度b＝250.0（mm） 矩形截面高度h＝500.0（mm） 钢筋合力点至截面近边的距离a＝35.0（mm）二、计算参数: 根据设计要求查规范得: ◇重要性系数γ0＝1.1 ◇混凝土C30的参数为: 系数α1＝1.00 系数β1＝0.80 混凝土轴心抗压强度设计值fc＝14.3（N/mm2） 混凝土轴心抗拉强度设计值ft＝1.43（N/mm2） 正截面混凝土极限压应变εcu＝0.00330 ◇钢筋HRB335的参数为: 普通钢筋抗拉强度设计值fy＝300（N/mm2） 普通钢筋弹性模量Es＝2.0（×100000N/mm2） 三、计算过程: ◇截面有效高度: h0＝h－a＝465.0（mm） ◇相对受压区高度计算: ξb＝β1／（1＋fy／Es／εcu）＝0.550 ξ＝1－√￣［1－2×γ0×M／（α1×fc×b×h0×h0）］＝0.243 ξ≤ξ b ◇钢筋截面面积计算: As＝α1×fc×b×h0×ξ／fy＝1208.0（mm2） ◇配筋率验算: 规范要求最小配筋率ρmin＝取大者（0.2％，45×ft／fy％）＝0.21（%） As≥ρmin×b×h＝262.5（mm2） ─────单筋矩形截面受弯构件正截面配筋计算书─────C15二级 一、设计要求: 结构安全等级: 二级 混凝土强度等级: C15 钢筋等级: HRB335 弯矩设计值M＝150.000000（kN-m） 矩形截面宽度b＝250.0（mm） 钢筋符号表示方法及试图方法 一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25□———————————□———————□———————————□4Φ25 2Φ25 4Φ25 300×700 N4φ10 框架结构钢筋配料计算案例分析 一、平法识图 国家建筑标准设计图集03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图 （现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构） 1、框架柱 1）柱编号 框架柱：在框架结构中主要承受竖向压力；将来自框架梁的荷载向下传输，是框架结构中承力最大构件。 框支柱：出现在框架结构向剪力墙结构转换层，柱的上层变为剪力墙时该柱定义为框支柱； 芯柱：它不是一根独立的柱子，在建筑外表是看不到的，隐藏在柱内。当柱截面较大时，由设计人员计算柱的承力情况，当外侧一圈钢筋不能满足承力要求时，在柱中再设置一圈纵筋。由柱内内侧钢筋围成的柱称之为芯柱； 梁上柱：柱的生根不在基础而在梁上的柱称之为梁上柱。主要出现在建筑物上下结构或建筑布局发生变化时； 墙上柱：柱的生根不在基础而在墙上的柱称之为墙上柱。同样，主要还是出现在建筑物上下结构或建筑布局发生变化时。 1 / 1 2）注写柱钢筋方式：两种：框架柱列表注写方式--03G101－1P10；框架柱截面注写方式--03G101－1P11 3）柱钢筋计算：柱所在位置不同钢筋节点构造也不同 与基础的连接----基础插筋 中间层钢筋的连接-----主要注意连接形式 顶层的钢筋锚固-----要根据柱子所在位置不同区分柱子类型（边、角、中柱） ①柱子基础插筋长度：a+h 1+h n /3 a:弯折长度：按图集进行判断/按图纸标注长度 h1:基础厚-底部保护层厚度 hn:层净高，层高-楼层框架梁高。 ②-1层柱子纵筋长度： -1层层高-Hn/3+1层Hn/3+（搭接长度LlE ） 如果出现多层地下室，只有基础层顶面和首层顶面非连接区是1/3hn ，其余均为（1/6净高、500、柱截面长边）取大值 ③首层柱子纵筋长度：首层层高-首层Hn/3+max(Hn/6，hc ，500)+（搭接长度LlE ） ④中间层柱子纵筋长度：中间层层高-当前层非连接区+（当前层+1）非连接区+（搭接长度LlE ） 非连接区＝max （1/6Hn 、500、Hc ） ⑤顶层柱纵筋计算： （黑色纵筋锚固长度是从梁底开始1.5lae （la ）；其余纵筋伸至柱顶梁高- 保护层+12d 或直锚lae ） 钢筋混凝土梁设计 钢筋混凝土梁课程设计 目录 混凝土的配合比--------------------------------------------------------------1 几种方案的比较--------------------------------------------------------------2 正截面抗弯承载能力计算--------------------------------------------------3 箍筋配置-----------------------------------------------------------------------4 斜截面抗剪、抗弯承载力复核--------------------------------------5 裂缝宽度W fk的验算-------------------------------------------------------6 挠度的验算--------------------------------------------------------------------7 1．配合比设计 材料： 普通水泥：强度等级为32.5 （实测28d 强度35.0Mpa ） 细沙:os ρ=2670Kg/m 3 卵石:最大粒径20mm 3 2660ρm k g g = 水：自来水 （1） 计算配制强度 o cu f , 查表得 C25时 Mpa 5=σ Mpa k cu co f f 225.335645.125σ645.1,=×+=+= （2） 计算水灰比 （C W ） 已知水泥实测强度： Mpa f ce 35= 所用粗集料为卵石，回归系数为： 48.0a α= 33.0α=b 43 .035 33.048.0225.333548.0αα,=××+×==×+×ce o cu ce a f f f c w b 查表最小水灰比规定为0.65 所以 43 .0=c w 板构件平法钢筋计算练习题计算条件,见下表: 板底筋计算实例 1．平法施工图 l,B4平法施工图,见下图. 2．钢筋计算 (1)计算参数 ①板保护层厚度c=15米米; ②梁保护层= 25米米; ③l a= l ab =30d;[11G101-1,p53] ④l l=1.2 l a;[p55] ⑤起步距离=1/2钢筋间距.[p92:距梁边为1/2板筋间距] (2)钢筋计算过程 1) B-C轴 ①XΦ10@100 端支座锚固长度=米ax(h b/2,5d)=米ax(150,5*10) =150 180°弯钩长度=6.25d 总长=净长十端支座锚固十弯钩长度=3600-300+ 2×150 +2×6.25×10 = 3725 根数 =(钢筋布置范围长度一起步距离)／间距+1 =(3000-300-100)/100+1 = 27 ②YΦ10@150 端支座锚固长度=米ax(h b/2,5d)=米ax(150,5*10) =150 180°弯钩长度=6.25d 总长=净长十端支座锚固十弯钩长度=3000-300+2*150+2×6.25×10=3125 根数=(钢筋布置范围长度一起步距离)／间距+1 =(3600-300-2×75)/150+1=22 2) A-B轴 ①XΦ10@100 端支座锚固长度=米ax(h b/2,5d)=米ax(150,5*10) =150 180°弯钩长度=6.25d 总长=净长十端支座锚固十弯钩长度=3600-300+ 2×150 +2×6.25×10 = 3725 根数 =(钢筋布置范围长度一起步距离)／间距+1 =(3000-300-100)/100+1 = 27 ②YΦ10@150 端支座锚固长度=米ax(h b/2,5d)=米ax(150,5*10) =150 180°弯钩长度=6.25d 总长=净长十端支座锚固十弯钩长度=3000-300+2*150+2×6.25×10=3125 根数=(钢筋布置范围长度一起步距离)／间距+1 =(3600-300-2×75)/150+1=22 16米钢筋混凝土T梁设计计算书 一、设计资料 1、设计荷载：汽车—20级，挂车—100， 人群荷载3KN/㎡ 2、桥面净空：净—7+2X0.75m人行道； 3、主梁跨径和全长： 标准跨径L B=16m 计算跨径L P=15.5m =15.96m 主梁全长L 全 4、材料 混凝土：C25 钢筋：主钢筋，弯起钢筋和架立钢筋用Ⅱ级，其它用I级。 桥面铺装：沥青混凝土6cm，C40防水混凝土10cm； 二、设计依据与参考书 《公路桥涵设计规范（合订本）》(JTJ021-85)人民交通出版社 《公路砖石及混凝土桥涵设计规范》（JTJ022-85） 《结构设计原理》叶见曙主编，人民交通出版社 《桥梁计算示例集》（梁桥）易建国主编，人民交通出版社 《桥梁工程》（1985）姚玲森主编，人民交通出版社 《公路桥涵标准图》公路桥涵标准图编制组，人民交通出版社 三、桥梁纵横断面及主梁构造 横断面共5片主梁，间距1.6m。纵断面共5道横梁，间距3.875m。尺寸拟定见图，T梁的尺寸见下表： T形梁尺寸表（单位：m） 桥梁横断面图 桥梁纵断面图 主梁断面图横梁断面图 四、主梁计算 （一）主梁荷载横向分布系数 1、跨中荷载弯矩横向分布系数（按刚接梁法计算） （1）主梁抗弯及抗扭惯矩Ix和ITx 求主梁形心位置 平均板厚h1=1/2(8+14)=11cm Ax=(160-18×11×11/2+130×18×130/2/(160-18×11+130×18=41.2cm Ix=4/12×142×113+142×11×(41.2-11/2)2+1/12×18×1303+18×130×(130/2-41.2)2=6627500cm4=6.6275×10-2m4 T形截面抗弯及抗扭惯矩近似等于各个矩形截面的抗扭惯矩之和，即： I TX =∑c i b i h i 3 t 1/b 1 =0.11/1.60=0.069 c 1 =1/3 t 2/b 2 =0.18/(1.3-0.11)=0.151,查表得c 2 =0.301 I TX =1/3×1.60.113+0.301×0.19×0.183=0.0028m4单位抗弯及抗扭惯性矩： J X = I X /b=0.066275/160=4.142×10-4m4/cm J TX =I Ty /b=0.0028/160=1.75×10-5m4/cm （2）求内横梁截面和等刚度桥面板的抗弯惯矩 取内横梁的翼板宽度等于横梁中距，取桥面板靠主梁肋d1/3处的板厚12cm 作为翼板的常厚度，截面见图。 截面形心至常厚度翼板中心距离： a y =(8815.550)/(387.512+8815.5)=11.34cm 内横梁截面抗弯惯矩： Iy=387.5123/12+387.51210.472+15.5883/12+8815.5（50-11.34） =3.573106cm4 把一根内横梁截面抗弯惯矩Iy平均分布于横梁的中距L1作为设想的等刚度 桥面板的抗弯惯矩I1： I1=Iy/L1=3.573106/387.5=9.22103cm4/cm （3）求主梁的抗弯与抗扭刚度比例参数： r=5.8I(b1/L)/I T 钢筋下料计算不难一点就会 梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸 180度弯勾=6.25d 90度弯勾＝3.5d 45度弯勾＝4.9d 再咸去度量差：３０度时取0.3d＼ 45度0.5d＼６０度1d＼９０度２d＼ 135度３d 如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B 了 箍筋的长度：外包长度+弯勾长度-6d 弯勾长度6加100\8加120\10加140 箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1 矩形箍筋下料长度计算公式 箍筋下料长度=箍筋周长+箍筋调整值（表1） 式中箍筋周长=2（外包宽度+外包长度）； 外包宽度=b-2c+2d； 外包长度=h-2c+2d； b×h=构件横截面宽×高； c——纵向钢筋的保护层厚度； d——箍筋直径。 箍筋调整值见表1。 2．计算实例 某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。 解：外包宽度= b-2c+2d =250-2×25+2×6=212（mm） 外包长度=h-2c+2d =500-22×25+2×6=462（mm） 箍筋下料长度=箍筋周长+箍筋调整值 =2（外包宽度+外包长度）+110（调整值） =2（212+462）+110=1458（mm） ≈1460（mm）（抗震箍） 错误计算方法1： 箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值） =1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm） 梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。 譬如，当次梁的4面保护层均为25mm时， 箍筋直径为圆8，我们有：箍筋总长＝2b+2h+12mm； 箍筋直径为圆10，我们有：箍筋总长＝2b+2h+65mm； 箍筋直径为圆12，我们有：箍筋总长＝2b+2h+118mm； 箍筋直径为圆14，我们有：箍筋总长＝2b+2h+171mm。 譬如，当主梁支座顶面保护层为55mm，其余3面保护层为25mm时， 箍筋直径为圆8，我们有：箍筋总长＝2b+2h－48mm； 箍筋直径为圆10，我们有：箍筋总长＝2b+2h+5mm； 箍筋直径为圆12，我们有：箍筋总长＝2b+2h+58mm； 箍筋直径为圆14，我们有：箍筋总长＝2b+2h+111mm。 譬如，当柱的保护层为30mm时， 箍筋直径为圆8，我们有：箍筋总长＝2b+2h－28mm； 箍筋直径为圆10，我们有：箍筋总长＝2b+2h+25mm； 箍筋直径为圆12，我们有：箍筋总长＝2b+2h+78mm； 箍筋直径为圆14，我们有：箍筋总长＝2b+2h+131mm。 钢筋配料单 第一章钢筋计算原理和 框架实例手工答案 第一节独立基础钢筋计算 一、独立基础钢筋的标注 现阶段独"甚础钢筋杯注存住两种方式；传统标注方式和Y法杯注方式.F 面分别讲解。 (-)传统标注方式 独立基础钢筋传统标注方式.般要画出独立基础的平血图和剖面图.如图】?】?1所示。 JC-I 1-1 图1.1.1独立基础(J(1)钢筋传统标注方式 (二)平法标注方式 独立基础的平法标注方式. 般只需圖出平曲图.在f ifii图中克接标出剖面 的侑息.如图1.1.2所示. DJpOl表示编号为01的坡形独立基础(若是台阶形独立呈础.用DJj表示人3( >0/20()独“展础底泾台阶命反为3()0.斜坡高度为200. “衣示底泾钢筋. X&、创2@ 150衣示,\和Y方向钢筋均为仕衿为12的螺纹钢筋.钢筋间距为150mm* 注意*传统标注方式?基础名字可以由设计人员随意起■ P法杯注甲名字是 固定的.如l)jj表示台阶形普通独立堆础?l).lp表示坡形菁通独立基础. BJ J表示阶形杯门独J堆础?& 示坡形杯口独立堪础。 关］独、7雄础的#法标注.行较多内容.这甲只讲1号办公楼涉及到的内容.其他内容请参石图集06G10】6。 二、独立鉱础要计算哪些钢筋 的甚础嗖什算的钢筋?仆底部钢筋■頂部制筋以及基础梁的钢筋. 如图 1.1.3所示. 图1.L3独立基 础要计算的钢筋敢杯口 綸形单杯门 图1.1.2 I)J P O1￥法杯注方式普通做立就題 阶形M刚筋 形 长麼 》方向 m e屁笳严回 就杯叩m杯门丫方向底棉制筋- --------- )方向 頂筒歆筋边 角筋 収杯n副单杯门 同议柱e独立垦咄 钢筋平法配筋计算实例 1，建筑结构施工图平面整体表示设计方法（简称平法）是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造祥图相配合，即构成一套新型完整的结构设计。平法的推广应用是我国结构施工图表示方法的一次重大改革。, 2，平法自推广以来，先后推出96G101、00G101、03G101-1、11G101-1共四套图集，目前最新出版的是11G101-1，此图集从2011年7月21日起执行。 3，新版未来钢筋翻样软件在继承以往00G101计算规则的基础上，又增加了03G101-1图集中的内容，该软件以图形标注录入钢筋数据的方式将梁、柱、剪力墙直观地表示出来，其中相关参数还可以进行修改以满足特殊要求。本培训教材是依照11G101-1的计算规则，分别对梁、柱、剪力墙的配筋进行手工计算，使用户在了解11G101-1规则的同时，可以直接与软件计算结果进行校对。 (一)平法梁配筋计算 1，梁的平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。下面以一个实例具体介绍梁配筋的计算规则 2，集中标注包括梁编号、梁截面尺寸、箍筋、通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差（该项为选注）。 3，原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。 集中标注表示：见下图 框架梁KL1、3跨，一端有悬挑，截面为300×600：箍筋为Ⅰ级钢筋φ8，加密区间距为100，非加密区间距为200，均为两肢箍：上部通长筋为2根直径22的Ⅱ级钢筋。 原位标注表示： 支座①上部纵筋为4根直径22的Ⅱ级钢筋，支座②两边上部纵筋为6根直径22的Ⅱ级钢筋分两排，上一排为4根，下一排为2根：第一跨跨距3600，下部纵筋为3Φ18的，全部伸入支座，第二跨跨距5800，下部纵筋4Φ18，全部伸入支座，以后类推。 说明： 1. Lae: 纵向受拉钢筋抗震锚固长度（任何情况下不得小于250mm） Ln: 梁净跨； Hc：柱截面沿框架方向的宽度； Hb: 框架梁高度； 2. 一级抗震加密区≥2Hb, 二至四级≥1.5Hb 手工计算结果如下： 上部通长筋2Φ22： 钢筋下料计算的步骤以及方法 手工计算钢筋的步骤以及方法： 首先要说明的一点是，我们平时所说的钢筋预算和实际的钢筋下料是不一样的。我们所说的钢筋预算就是按照建筑的规范或标准平法图集的要求计算出来的钢筋。而下料还要考虑很多施工现场的要求，例如我们的钢筋断点的位臵在实际的施工中是有规定的，必须断在跨中 1/3的范围内，构件交错的地方要注意钢筋的避让等。 在我们拿到结构图纸后，首先分析此建筑是什么结构形式、大致有哪些构件、基础是什么类型。然后我们一般剪力墙按照从下向上的顺序，也就是施工的先后顺序进行计算。 （一）基础： 这里介绍几中常见的基础。 1、独立基础：框架结构中用的较多，在计算钢筋中要注意的就是底板受力钢筋的长度，可取边长或宽度的0.9倍，并交错布臵； 2、筏板基础：一般用于剪力墙结构，我们可以仔细学习一下04G101-3中的内容，例如对于下沉子筏板中的钢筋中的钢筋应伸出板边LA（最小锚固长度）等方面一些具体要求。 3、条形基础：一般用于砖混结构。 （二）上部构件： 1、柱：柱钢筋比较简单，只有纵筋和箍筋。纵筋要注意底层的基础插筋问题，顶层柱纵筋对于边柱、中柱、角柱的锚固长度的区别可以参见（03G101）；箍筋要注意加密区长度的取值问题：底层柱根加密>=Hn/3，柱上部加密长度>=Hn/6、>=500取大值，还要注意柱搭接范围内应该加密。（其中，Hn是指所在楼层的柱净高） 2、梁：梁钢筋应按照03G101进行计算。梁有上部通长筋、支座负筋（一排1/3Ln，二排1/4Ln，Ln是左右两跨较大值），底筋一般按照每跨分别向两边支座伸入锚固长度的情况进行计算的。 3、剪力墙：剪力墙中的构件一定要计算完全。其中包括：墙体分布钢筋（有水平钢筋和纵 1、某宿舍的内廊为现浇简支在砖墙上的钢混凝土平板（例图4-1a），板上作用的均布活荷载标准值为q k=2kN/m。水磨石地面及细石混凝土垫层共30mm厚（重力密度为22kN/m3），板底粉刷白灰砂浆12mm厚（重力密度为17kN/m3）。混凝土强度等级选用C15，纵向受拉钢筋采用HPB235热轧钢筋。试确定板厚度和受拉钢筋截面面积。 例图4-1(a)、(b)、(c) [解] 1．截面尺寸 内廊虽然很长，但板的厚度和板上的荷载都相等，因此只需计算单位宽度板带的配筋，其余板带均按此板带配筋。取出1m宽板带计算，取板厚h=80mm（例图4-1b），一般板的保护层厚15mm，取a s=20mm，则h0=h-a s=80-20=60mm. 2．计算跨度 单跨板的计算跨度等于板的净跨加板的厚度。因此有 l0=l n+h=2260+80=2340mm 3．荷载设计值 恒载标准值：水磨石地面0.03×22=0.66kN/m 钢筋混凝土板自重（重力密度为25kN/m3）0.08×25=2.0kN/m 白灰砂浆粉刷0.012×17=0.204kN/m g k=0.66+2.0+0.204=2.864kN/m 活荷载标准值：q k=2.0kN/m 恒载设计值： 活荷载设计 值： 4．弯矩设计值M（例图4-1c） 5．钢筋、混凝土强度设计值 由附表和表4-2查得： C15砼： HPB235钢筋： 6．求x及A s值 由式（4-9a）和式（4-8）得： 7．验算适用条件 8．选用钢筋及绘配筋图 选用φ8@130mm（A s=387mm2），配筋见例图4-1d。 例图4-1d 冷轧带肋钢筋是采用普通低碳钢筋或普通低合金钢筋为原材料加工而成的一种新型高效钢筋。由于它强度高，可以节约许多钢材，加之其直径细、表面带肋、与混凝土的粘结锚固效果特别好，因此在国外得到广泛的应用。我国自80年代中期将其引入后，经过近十年的努力，已经编制了国家标准《冷轧带肋钢筋》GB13788-92和行业标准《冷轧带肋钢筋混凝土结构技术规程》JGJ95-95。国家科委和建设部曾相继下文，要求大力推广采用冷轧带肋钢筋。 本例如果改用经调直的550级冷轧带肋钢筋配筋时： 选用φ6@125mm（A s=226mm2） 即是说，将采用HPB235钢筋配筋改为采用550级的冷轧带肋钢筋配筋以后，可以节省41.6%的受力钢筋用钢量，这个数字是十分可观的。 一、钢筋算量基本方法 钢筋算量基本方法 第一章梁 第一节框架梁 一、首跨钢筋的计算 1、上部贯通筋 上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋 端支座负筋长度：第一排为Ln/3＋端支座锚固值； 第二排为Ln/4＋端支座锚固值 3、下部钢筋 下部钢筋长度＝净跨长＋左右支座锚固值 注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。 以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？ 现在我们来总结一下以上三类钢筋的支座锚固判断问题： 支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。 钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。 钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d } 4、腰筋 构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋 5、拉筋 拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。 6、箍筋 箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。（如下图所示） 本文分为两个部分，一个是独立基础底板配筋构造，一个是独立基础底板配筋计算。让我们通过实际例子，明确图中的平法标注、钢筋和基本信息，学会钢筋长度和根数的计算。 ▍图1 独立基础底部配筋 首先看集中标注和原位标注。 集中标注的内容有什么呢？ 包括：编号、截面竖向尺寸、高度、X和Y方向的底部钢筋等。 原位标注的内容有什么呢？ 包括：底部的平面尺寸等。 通过原位标注和集中标注的信息，我们知道图1所示独立基础底部配筋的基本情况。 需要知道的是，钢筋的重量=长度*理论重量。 而理论重量可以通过钢筋的直径确定。我们要做的就是根据平法图集的构造规定，确定每根钢筋的直径、长度、根数，从而进行钢筋的计算。 通过原位标注和集中标注的信息，我们可以知道了钢筋的直径、每一个方向的间距，那么如何确定每根钢筋的长度，如何根据间距确定根数呢？ ▍图2 某独立基础施工图 我们知道，16G图集分为两部分：第一部分是制图规则，第二部分是构造详图（包括一般构造和各个构件的标准构件详图）。 一般构造的内容是在使用构造详图时，为我们提供基础性的数据，这里暂且不谈。 那么，对于每一个构件的标准构件详图，就是用来确定不同的钢筋之间，它的长度、间距、如何排布等问题，通过查阅每一个构件的标准构造详图，结合它的制图规则来整个确定钢筋的布置和构成。 我们要做的就是通过制图规则和构造详图，将平面的标注的图纸，还原成立体的构件。也就是我们图集的使用方法。 ▍图3 图集16G101-3第67页 图3所示是两种独立基础的底板配筋构造（一个是阶形，一个是坡形）。我们看这个图的时候，觉得钢筋一个疏一个密，有的人可能会问，那是不是阶形的钢筋布置就密一些，坡形的 就疏一些呢？ 不是的。图3所示只是一个例子，具体的钢筋布置的疏密是由设计人员决定的，不是预算人 员决定的。我们学习这张图，就是为了学会钢筋的排布规则，用以确定钢筋计算的信息而已。如图3所示，独立基础底部的X和Y方向都是受力钢筋。那双向受力钢筋的长度如何确定？我们可以依据保护层的定义进行确定：用构件的外截面尺寸，减去两个保护层的厚度，就得 到了受力钢筋的长度。X方向和Y方向均是这样。 板构件平法钢筋计算练习题计算条件，见下表： 板底筋计算实例 1．平法施工图 l，B4平法施工图，见下图。 2．钢筋计算 (1)计算参数 ①板保护层厚度c=15mm; ②梁保护层= 25mm； ③l a= l ab =30d;[11G101-1，p53] ④l l= l a；[p55] ⑤起步距离=1/2钢筋间距。[p92:距梁边为1/2板筋间距] (2)钢筋计算过程 1) B-C轴 ①XΦ10@100 端支座锚固长度=max(h b/2，5d)=max(150，5*10) =150 180°弯钩长度= 总长=净长十端支座锚固十弯钩长度=3600-300+ 2×150 +2××10 = 3725根数=（钢筋布置范围长度一起步距离）／间距+1 =(3000-300-100)/100+1 = 27 ②YΦ10@150 端支座锚固长度=max(h b/2，5d)=max(150，5*10) =150 180°弯钩长度= 总长=净长十端支座锚固十弯钩长度=3000-300+2*150+2××10=3125根数=（钢筋布置范围长度一起步距离）／间距+1 =(3600-300-2×75)/150+1=22 2) A-B轴 ①XΦ10@100 端支座锚固长度=max(h b/2，5d)=max(150，5*10) =150 180°弯钩长度= 总长=净长十端支座锚固十弯钩长度=3600-300+ 2×150 +2××10 = 3725根数=（钢筋布置范围长度一起步距离）／间距+1 =(3000-300-100)/100+1 = 27 ②YΦ10@150 端支座锚固长度=max(h b/2，5d)=max(150，5*10) =150 一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700表示框架梁7，有三跨，断面宽300，高700。 Y500×250表示梁下加腋，宽500，高250。 N4Φ18 表示梁腰中抗扭钢筋。 word格式文档 钢筋混凝土课程设计任务书 ——单向板肋梁楼盖 一、设计题目 某多层工业建筑楼盖平面图如图1所示，环境类别为一类。楼盖拟采用现浇钢筋混凝土单向板肋梁楼盖。 图1 楼盖平面图 二、设计资料 1．生产车间的四周外墙均为承重砖墙，其中墙厚370mm，采用MU10烧结普通砖、M5混合砂浆砌筑。内设钢筋混凝土柱，其截面尺寸为400mm×400mm。 2．材料：混凝土（按给定级别选用）；梁中和板内的钢筋根据规范规定自己选用。 3．楼面面层： 20mm 厚水泥砂浆：3/20m kN ； 楼盖自重：板厚自己确定，钢筋混凝土自重标准值3 25/kN m γ=； 20mm 厚石灰砂浆天棚抹灰：3/17m kN 。 4．L1、L2尺寸和楼面均布可变荷载标准值，按给定的计算。 三、设计内容 1.按指定的设计号进行设计，提交纸质稿计算书。 2.结构平面布置图：柱网、主梁、次梁及板的布置 3.板的强度计算（按塑性内力重分布计算） 4.次梁强度计算（按塑性内力重分布计算） 5.主梁强度计算（按弹性理论计算） 四、具体要求 1.计算书要求采用A4纸打印，条理清楚，页码齐全，表格规范并编写表格序号，主要计算步骤、计算公式、计算简图均应列入，并尽量利用表格编制计算过程。 2.图纸要求使用A2图幅，主梁、次梁、板配筋图按1：50（或1：30）比例绘制（可以折断画一半），主次梁断面图按1：20比例绘制。图面应整洁，布置应匀称，字体和线型应符合制图标准。 3.提交全部成果时请附封面，并在封面上写明专业、姓名、学号等。图纸按照标准格式折叠。 五、参考文献 1.《建筑结构荷载规范》（GB 50009-2012），中国建筑工业出版社 2.《混凝土结构设计规范》（GB50010-2010），中国建筑工业出版社 3.《混凝土结构》（上册、中册）（第四版），东南大学、天津大学、同济大学合编，中国建筑工业出版社 4.《混凝土结构及砌体结构》（上册）（第二版），滕智明、朱金铨，中国建筑工业出版社 梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6.25d 90度弯勾＝3.5d 45度弯勾＝4.9d 再咸去度量差：３０度时取0.3d＼ 45度0.5d＼６０度1d＼９０度２d ＼ 135度３d 如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了 箍筋的长度：外包长度+弯勾长度-6d 弯勾长度6加100\8加120\10加140 箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1 矩形箍筋下料长度计算公式 箍筋下料长度=箍筋周长+箍筋调整值（表1） 式中箍筋周长=2（外包宽度+外包长度）； 外包宽度=b-2c+2d； 外包长度=h-2c+2d； b×h=构件横截面宽×高； c——纵向钢筋的保护层厚度； d——箍筋直径。 箍筋调整值见表1。 2．计算实例 某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。 解：外包宽度= b-2c+2d =250-2×25+2×6=212（mm） 外包长度=h-2c+2d =500-22×25+2×6=462（mm） 箍筋下料长度=箍筋周长+箍筋调整值 =2（外包宽度+外包长度）+110（调整值） =2（212+462）+110=1458（mm） ≈1460（mm）（抗震箍） 错误计算方法1： 箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值） =1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm） 梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d 的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。 譬如，当次梁的4面保护层均为25mm时， 箍筋直径为圆8，我们有：箍筋总长＝2b+2h+12mm； 箍筋直径为圆10，我们有：箍筋总长＝2b+2h+65mm； 箍筋直径为圆12，我们有：箍筋总长＝2b+2h+118mm； 箍筋直径为圆14，我们有：箍筋总长＝2b+2h+171mm。 (内部资料) 中建二局二公司深圳分公司 二OO四年一月 前言 ?建筑结构施工图平面整体表示设计方法（简称平法）是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造祥图相配合，即构成一套新型完整的结构设计。平法的推广应用是我国结构施工图表示方法的一次重大改革。 ?平法自推广以来，先后推出96G101、00G101、03G101-1共三套图集，目前最新出版的是03G101-1，此图集从2003年2月15日起执行。 ?新版未来钢筋翻样软件在继承以往00G101计算规则的基础上，又增加了03G101-1图集中的内容，该软件以图形标注录入钢筋数据的方式将梁、柱、剪力墙直观地表示出来，其中相关参 数还可以进行修改以满足特殊要求。本培训教材是依照03G101-1 的计算规则，分别对梁、柱、剪力墙的配筋进行手工计算，使 用户在了解03G101-1规则的同时，可以直接与软件计算结果进行校对。 平法梁配筋计算 ●梁的平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。 ●集中标注包括梁编号、梁截面尺寸、箍筋、通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差（该项为选注）。 ●原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。 集中标注表示：框架梁KL1 ，3跨，一端有悬挑,截面为300*600；箍筋为I级钢筋，直径8，加密区间距为100，非加密区间距为200 ，均为两肢箍；上部通长筋为2根直径22的二级钢； 原位标注表示：支座1上部纵筋为4根直径22的二级钢，支座2两边上部纵筋为6根直径22的二级钢分两排，上一排为4根，下一排为2根；第一跨跨距3600，下部纵筋为3根直径18的二级钢，全部伸入支座，；第二跨跨距5800，下部纵筋为4根直径18的二级钢，全部伸入支座；以后类推。 梁平法表示图 梁配筋图如下： 1、某宿舍的内廊为现浇简支在砖墙上的钢混凝土平板(例图4-1a),板上作用的均布活荷载标准值为q k=2kN/米.水磨石地面及细石混凝土垫层共30米米厚(重力密度为22kN/米3),板底粉刷白灰砂浆12米米厚(重力密度为17kN/米3).混凝土强度等级选用C15,纵向受拉钢筋采用HPB235热轧钢筋.试确定板厚度和受拉钢筋截面面积. 例图4-1(a)、(b)、(c) [解] 1．截面尺寸 内廊虽然很长,但板的厚度和板上的荷载都相等,因此只需计算单位宽度板带的配筋,其余板带均按此板带配筋.取出1米宽板带计算,取板厚h=80米米(例图 4-1b),一般板的保护层厚15米米,取a s=20米米,则h0=h-a s=80-20=60米米. 2．计算跨度 单跨板的计算跨度等于板的净跨加板的厚度.因此有 l0=l n+h=2260+80=2340米米 3．荷载设计值 恒载标准值: 水磨石地面0.03×22=0.66kN/米 钢筋混凝土板自重(重力密度为25kN/米3)0.08×25=2.0kN/米 白灰砂浆粉刷0.012×17=0.204kN/米 g k=0.66+2.0+0.204=2.864kN/米 活荷载标准值: q k=2.0kN/米 恒载设计值: 活荷载设计 值: 4．弯矩设计值米(例图4-1c) 5．钢筋、混凝土强度设计值 由附表和表4-2查得: C15砼: HPB235钢筋: 6．求x及A s值 由式(4-9a)和式(4-8)得: 7．验算适用条件 8．选用钢筋及绘配筋图 选用φ8@130米米(A s=387米米2),配筋见例图4-1d. 例图4-1d 冷轧带肋钢筋是采用普通低碳钢筋或普通低合金钢筋为原材料加工而成的一种新型高效钢筋.由于它强度高,可以节约许多钢材,加之其直径细、表面带肋、与混凝土的粘结锚固效果特别好,因此在国外得到广泛的应用.我国自80年代中期将其引入后,经过近十年的努力,已经编制了国家标准《冷轧带肋钢筋》 GB13788-92和行业标准《冷轧带肋钢筋混凝土结构技术规程》JGJ95-95.国家科委和建设部曾相继下文,要求大力推广采用冷轧带肋钢筋. 本例如果改用经调直的550级冷轧带肋钢筋配筋时: 选用φ6@125米米(A s=226米米2) 即是说,将采用HPB235钢筋配筋改为采用550级的冷轧带肋钢筋配筋以后,可以节省41.6%的受力钢筋用钢量,这个数字是十分可观的. 钢筋算量的基本方法 一、框架梁钢筋各种钢筋的计算公式： （一）、首跨钢筋的计算 1、上部贯通筋 上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋 端支座负筋长度：第一排为Ln/3＋端支座锚固值； 第二排为Ln/4＋端支座锚固值 3、下部钢筋 下部钢筋长度＝净跨长＋左右支座锚固值 注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。 以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现 03G101-1中关于支座锚固的判断呢？ 现在我们来总结一下以上三类钢筋的支座锚固判断问题： 支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。 钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。 钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d } 4、腰筋 构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋 5、拉筋 拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。 6、箍筋 箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。（如下图所示） 7、吊筋 吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60° ≤800mm 夹角=45°钢筋混凝土梁计算
