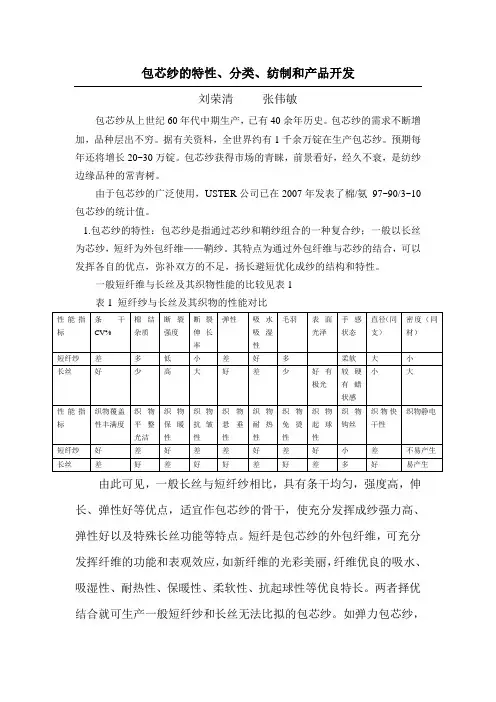

包芯纱的特性、分类、纺制和产品开发

刘荣清张伟敏

包芯纱从上世纪60年代中期生产，已有４０余年历史。包芯纱的需求不断增加，品种层出不穷。据有关资料,全世界约有1千余万锭在生产包芯纱。预期每年还将增长20~30万锭。包芯纱获得市场的青睐,前景看好，经久不衰,是纺纱边缘品种的常青树。

由于包芯纱的广泛使用,UＳTＥR公司已在2007年发表了棉/氨97~90/3~10包芯纱的统计值。

1.包芯纱的特性：包芯纱是指通过芯纱和鞘纱组合的一种复合纱；一般以长丝为芯纱,短纤为外包纤维——鞘纱。其特点为通过外包纤维与芯纱的结合,可以发挥各自的优点,弥补双方的不足，扬长避短优化成纱的结构和特性。

一般短纤维与长丝及其织物性能的比较见表1

表１短纤纱与长丝及其织物的性能对比

由此可见，一般长丝与短纤纱相比,具有条干均匀，强度高,伸长、弹性好等优点,适宜作包芯纱的骨干,使充分发挥成纱强力高、弹性好以及特殊长丝功能等特点。短纤是包芯纱的外包纤维，可充分发挥纤维的功能和表观效应，如新纤维的光彩美丽，纤维优良的吸水、吸湿性、耐热性、保暖性、柔软性、抗起球性等优良特长。两者择优结合就可生产一般短纤纱和长丝无法比拟的包芯纱。如弹力包芯纱,高强

度、高模量、耐高温的缝纫包芯纱，烂花包芯纱,中空包芯纱功能性,高功能包芯纱等。此外两种纤维的组合、包芯也常有利于可纺性和可织性，例如不锈钢导电纤维因有明火产生不能纺纱，但可用作芯纱制成包芯纱,同样能发挥导电和屏蔽电磁波功能。包芯纱可织性一般优于长丝。包芯纱配置两种纤维合适的混纺比例,也可以节省原料成本和纺纱成本。

2. 包芯纱分类

2．1按产品用途分类

可分为缝纫用包芯纱、烂花布用包芯纱、弹力织物(包括针织物、机织物）包芯纱、花式包芯纱（如中空包芯纱、彩色包芯纱、赛洛菲尔包芯纱、竹节包芯纱等）、功能性、高性能织物包芯纱等。

２.2 按芯纱长丝分类

一般可分为刚性包芯纱和弹性包芯纱两大类,前者有涤纶、腈纶、维纶(包括水溶性维纶)、锦纶等，后者有氨纶、PTT纤维、PBT纤维、DOW XLA弹性纤维等。以氨纶使用最广泛。

２．3 按鞘纱纤维分类

通常棉、毛、丝、麻（包括苎麻、亚麻、大麻等）、彩棉等天然纤维;粘纤、MＯDAL、ＴＥNCＥL、大豆纤维、牛奶纤维、竹浆纤维、涤纶纤维、腈纶纤维以及各种有色化纤均可用于包芯纱的包覆纤维。

2.4按纺纱设备分类

目前环锭纺、转杯纺、摩擦纺、喷气纺等都可加装包芯纱纺纱装

置,生产各类包芯纱。纺纱装置基本类同。

２.5 按长丝（芯纱）含量分类

长丝在包芯纱中含量是包芯纱主要指标,它对成纱性能和成本有很大的影响。一般长丝含量在1０%以下称低比例包芯纱;１0%～4０%称中比例包芯纱；40%以上称高比例包芯纱。弹力包芯纱含量一般小于10%，在3%~5%,比例愈高,成本愈大。纯涤纶缝纫用包芯纱，芯纱比例达5０~６0％。烂花织物用芯纱的含量为4０~60%，一般刚性包芯纱含量在20~40%。芯纱含量不能太高，是受制约的。理论上外包纤维的包覆宽度应大于芯纱表面的周长,否则会产生“露丝”的疵点。

2．5按纺纱线密度分类

与传统纱线分类相同，包芯纱将32tex及以上划为粗特包芯纱,２1~30teｘ称中特包芯纱,１１～20tex称细特包芯纱。常纺包芯纱为１6~70ｔex。

3包芯纱装置

两种包芯纱装置

包芯纱装置按喂入机构的不同，一般有两种形式

图1 为长丝管状卷装消极喂入型。其特点是长丝直接从卷装径向或者头端引出。结构简单,不需要设置传动机构,适用涤纶等刚性长丝。但要防止退绕时张力波动。为此需加装张力控制器。

图2为圆柱形卷装积极喂入型,如图2长丝由一对喂入辊摩擦传动筒纱喂入，适用氨纶等弹性长丝的喂入和圆柱形长丝的喂入。喂入辊与前罗拉间施加一定的牵伸倍数。

包芯纱装置安装、传动、张力和芯纱的定位

包芯纱装置一般加装在纺纱机架上,安装时注意操作方便,防止与原粗纱相碰。一般喂入卷装重３~５kｇ，一台机器的负荷要增加1.5t 以上,要控制纱架受力均衡,防止变形，必要时要加纱架支撑连杆。

积极喂入型喂入辊应采用重量轻,与长丝摩擦较大而耐磨的材料如铝合金等制成，以减少传动滑溜,并将表面涂色,与长丝形成反差较强的色差，便于识别“断丝”。

喂入辊一般由前罗拉经链轮、链条或齿形带传动,考虑两者牵伸倍数的变化,需加装传动带张力调整装置。新型包芯纱装置喂入辊采用变频电动机附减速箱直接驱动，无级变速,不用链条和齿形带,喂入牵伸可直观显示。

一般包芯纱喂入粗纱喇叭头固定(不横动），也有设计须条与芯纱能同步移动的横动装置，以改善胶辊的线状磨损。喂入长丝需确保加捻长丝成纱时置于须条的中心，为此需加装长丝导纱器,一般装在前罗拉上方。Ｓucssｅn公司设计特殊的陶瓷长丝导纱器,由前胶辊传动，可正确调整长丝进入前罗拉的定位,如图3。推荐采用图4的国产陶瓷张力控制器。

4．包芯纱纺制关键

4.1 芯纱定位要正确

芯纱长丝必须置放在前罗拉输出须条中间；由于加捻捻矩的作用，纺Ｚ捻包芯纱时长丝位置应在中心偏左，纺S捻时应在中心偏右。

4.2 合适控制芯纱张力及预牵伸倍数

刚性长丝喂入型应设置导纱张力控制器,长丝喂入张力略大于须条的牵伸张力。Sｕcssｅｎ公司推荐纺一般纱张力为20ｃN。紧密纺纱为50ｃＮ。

弹性长丝喂入型的预牵伸倍数一般为 2.5～4倍,需根据芯纱密度、产品强力和弹性需求设定。

一般芯纱线密度愈大，长丝含量愈高、成纱强力愈佳,芯纱预牵伸应愈大，但预牵伸过大容易产生断丝。

实际预牵伸对不同材料长丝、不同线密度长丝、长丝卷装的大小会产生变异；变异过大会产生包芯纱缩率和弹性的差异，形成疵品。实际预牵伸稳定直接影响成纱质量和线密度的稳定。

表２所示预牵伸的选用,可供参考。

表２弹力包芯纱预牵伸的选用

４.３优选捻系数

一般刚性包芯纱捻系数比普通纱大10%左右，常用捻系数范围35０~40０,弹力包芯纱捻系数比普通纱大10~２0%，一般范围为３５0~400。棉型中空包芯纱如捻系数偏低,则鞘纱与芯纱结合松弛,强力偏低易产生露白纱。捻度过高容易产生缺芯纱,并形成熔丝困难。过高的捻度在织造时易产生纬缩小疵点以及纺织品纬斜。

４.４防止出硬头

纺制包芯纱时,芯纱的引纱张力增加了前罗拉的引导力,因此如果前罗拉握持力不足,容易产生“出硬头”,鉴此必须调整纺纱工艺，采用加大前罗拉压力,增大钳口隔距，适当放大前中罗拉隔距等措施,减少牵伸力，防止前胶辊后向滑溜造成出硬头。

4.5优选钢丝圈

纺制包芯纱时钢丝圈的优选十分重要,一般长丝热熔性差,熔点较低，在钢丝圈的运行中易形成热损坏而断丝或磨损。造成疵纱及后加工断头。选型时应选择通道较宽畅，防止其通道与磨损处形成交叉而损伤长丝。钢丝圈调换周期可适当减短。刚性包芯纱推荐采用扁平形或半圆形截面钢丝圈，弹性包芯纱采用半圆形截面钢丝圈。前者型号可比传统细纱加重1～2号，后者宜比传统纱线减轻1～２号。

4.6包芯纱的定捻

定捻的目的是稳定成纱的捻度和弹性,防止织造生产过程中产生扭结及张力不匀,纬缩等。定型温度一般为85~9０°。弹力包芯纱可

偏低掌握,过高的温度会影响包芯纱的强度和弹性。定型时间与真空度及温度有关,可酌定。

5包芯纱疵点及其防治对策(表3）

表3 包芯纱疵点及其防治对策

6包芯纱产品开发

常见包芯纱产品见表4

表４包芯纱产品一览

由此可见包芯纱产品十分广泛，各种原料天然纤维、传统化纤、新型纤维、功能性纤维高性能纤维等都可应用。产品有关服装、家饰产业诸领域，涉及民用、军工各方面，并在不断发展中,前景看好。7结语

随着人类文明进步和物质文化水平提高。纺织品需求日益旺盛。纺织品呈个性化、多元化、功能化的发展趋势。具有短纤维和长丝复合功能,优势互补的包芯纱能满足这方面的要求。专家预测：兼具长丝、短纤优势的面料将是未来大行其道的产品。包芯纱属中、高端产品,是棉、毛、丝、麻等各种纤维纺的边缘产品，具备较高的技术含量和较高的附加值，值得研究开发并不断创新。

本文汇集包芯纱现状，分析发展趋势;综合实践体会，论述产品特点和纺纱关键;旨在为已涉及包芯纱的同仁，提供发展信息,扩大视野,开拓未来。对未研发包芯纱的同仁提供现状,展望未来,期待共同发

展，不断创新。如有不当,敬请指正。

图 1

霍尔元件分类及其特性

二：霍尔传感器由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。霍尔传感器也称为霍尔集成电路，其外形较小，如下图所示，是其中一种型号的外形图三：霍尔传感器的分类霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种: 1.线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。 2.开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。

配合差分放大器使用霍尔元件产生的电势差很小，一般在毫伏量级，所以在使用时要进行一定的放大处理（如下图）配合触发器用在上述电路的基础上，再添加一个施密特触发器用作阈值检测，则可以使霍尔器件输出数字信号,结构图如下：集成场效应管在上述电路的基础上添加一个场效应管，可以

增强霍尔开关的驱动能力（可以直接驱动LED、继电器等）四：霍尔传感器的特性 1.线性型霍尔传感器的特性 2.开关型霍尔传感器的特性如图4所示，其中BOP为工作点“开”的磁感应强度，BRP 为释放点“关”的磁感应强度当外加的磁感应强度。超过动作点 Bop时，传感器输出低电平，当磁感应强度降到动作点Bop以下时，传感器输出电平不变，一直要降到释放点BRP时，传感器才由低电平跃变为高电平。Bop 与BRP之间的滞后使开关动作更为可靠。

A3144是开关霍尔传感器五：开关型霍尔传感器开关型霍尔传感器主要用于测转数、转速、风速、流速、接近开关、关门告知器、报警器、自动控制电路等。 1．测转速或转数如图所示，在非磁性材料的圆盘边上粘一块磁钢，霍尔传感器放在靠近圆盘边缘处，圆盘旋转一周，霍尔传感器就输出一个脉冲，从而可测出转数（计数器），若接入频率计，便可测出转速。

塑料原材料用途特性分析

塑料原料、用途、物性大全通用塑料： ABS ABS高胶粉 ADPOLY AS(SAN) CA CAB EAA EVA GPPS HDPE HIPS LDPE LLDPE MBS MS MVLDPE(茂金属) PP PVC 工程塑料: COC K(Q)胶 LCP PA/ABS PA46 PA6 PA6/66 PA612 PA66 PBT PC PC/ABS PC/PBT PC/PET PEEK PEI PET PETG PMMA POM PPA PPE PPO PPS 热塑弹性体： CPE POE SBR SBS SEBS SIS TPE TPEE TPO TPR TPSIV TPU TPV TPX 热固性塑料: EP PU 电木粉电玉粉 ABS最简单，用燃烧的方法来鉴定。ABS塑料燃烧缓慢软化燃烧，无滴落黄色，黑烟接着燃烧有专门气味。 ABS塑料用途专门广泛。价格低廉，机械加工性能、化学性能良好。是食品、水处理、化工的理想材料。生活中到处可见ABS塑料，比如家用电器外壳，汽车、电子电器、仪表外壳等。ABS和PMMA相和可做出透明ABS塑料。 ABS塑料如汽车的ABS防爆系统，还有比较大型的医疗设施都与用到，因为其材质的硬度比较好，而且质轻 ABS树脂是五大合成树脂之一，其抗冲击性、耐热性、耐低温性、耐化学药品性及电气性能优良，还具有易加工、制品尺寸稳定、

表面光泽性好等特点，容易涂装、着色，还能够进行表面喷镀金属、电镀、焊接、热压和粘接等二次加工，广泛应用于机械、汽车、电子电器、仪器仪表、纺织和建筑等工业领域，是一种用途极广的热塑性工程塑料。 ABS树脂的最大应用领域是汽车、电子电器和建材。汽车领域的使用包括汽车仪表板、车身外板、内装饰板、方向盘、隔音板、门锁、保险杠、通风管等专门多部件。在电器方面则广泛应用于电冰箱、电视机、洗衣机、空调器、计算机、复印机等电子电器中。建材方面，ABS管材、ABS卫生洁具、ABS装饰板广泛应用于建材工业。此外ABS还广泛的应用于包装、家具、体育和娱乐用品、机械和仪表工业中 ABS高胶粉用途化学结构苯乙烯、丙稀晴－丁二烯橡胶，核壳型聚合物。物理特性1．产品胶含量在55－70％，在生产通用级ABS时，只需加入23－28％的高胶粉就能达到所需的性能指标，假如使用低胶粉则需加入28－33％，因此使用高胶粉能够降低成本。2．腈含量高，产品腈含量在26－28％左右，极性强，易于着色，耐化学性好，生产的ABS刚性强，提高光泽度。3．热变形温度高用高胶粉生产的通用ABS，热变形温度大幅度提

霍尔元件技术指标参考

霍尔元件技术指标 1相关参数 1.1封装形式 TO-92（三脚插片），SOT-23（三脚贴片）。还有SIP-4（四脚插片），SOT-143 （四脚贴片）和SOT-89（四脚贴片） 1.2电源有3.5~24V ，2.5~3.5V ，2.5~5V 1.3灵敏度Kh 数量级在C m /103 3 ，且数值越大灵敏度越高 1.4霍尔电势温度α α越小，设备精确度越大（必要时可以增加温度补偿电路） 1.5额定控制电流 c I 一般在几mA~几十mA ，尺寸越大其值越大（尺寸大的可达几百mA ） 1.6型号开关型的、线性的、单极性的、双极性的。双极开关霍尔元件：177A 、177B 、 177C 单极霍尔开关元件：AH175、732、1881、S41、SH12AF 、3144、44E 、3021、137、AH137、AH284线性霍尔元件：3503、S496B 、49E 锁定霍尔元件：ATS175、AH173、SS413A 、3172、3075互补双输出开关霍尔元件：276A 、276B 、276C 、277A 、277B 、277C 信号霍尔元件：211A 、211B 、211C 微功耗霍尔元件：TEL4913、TP4913、A3212、A3211。（具体霍尔开关元件见附录） 1.7输入电阻和输出电阻一般在几Ω到几百Ω，且输入电阻要大于输出电阻 1.8外接上拉电阻一般大于1K Ω。对一般TTL 电路，由于其高电平电压较低，用于驱动CMOS 电路时，增加上拉电阻，可以提高其高电平的电压。常用的阻值是4.7k 或10k 。上拉电阻的是接在1脚电源Vcc 和3脚信号输出Vout 之间。 1.9功能分类按照霍尔器件的功能可将它们分为: 霍尔线性器件和霍尔开关器件。前者输出模拟量，后者输出数字量。都是输出高电平脉冲信号,不同的是开关型相当于到GS 设定值时电平反转；线性的可能是电压逐渐变化,到一定时使后处理电路输出反电平。一般建议用线性的,开关型常因为温度等原因使得设定值漂移,导致灵敏度下降。 1.10霍尔工作点霍尔的工作点一般在：单极开关60到200，双极锁定在100内（单位GS ）。 1.11霍尔工作频率一般霍尔的工作频率在100KHZ 以上

常用塑胶材料特性大全

常用塑胶材料的特性及使用范围一、丙烯腈-丁二烯-苯乙烯（ABS）（乳白色半透明）优点： 1.力学性能和热性能均好，乳白色半透明,硬度高，表面易镀金属 2.耐疲劳和抗应力开裂、冲击强度高 3.耐酸碱等化学性腐蚀 4.加工成型、修饰容易缺点： 1.耐候性差 2.耐热性不够理想， 3.拉伸率底主要应用范围：机器盖、罩，仪表壳、手电钻壳、风扇叶轮，收音机、电话和电视机等壳体，部分电器零件、汽车零件、机械及常规武器的零部件改性的ABS共聚物：将ABS加入PVC中，可提高其冲击韧性、耐燃性、抗老化和抗寒能力，并改善其加工性能；将ABS与PC共混，可提高抗冲击强度和耐热性；以甲基丙烯酸甲酯替代ABS中丙烯腈组分，可制得MBS塑料，即通常所说的透明ABS。 ABS/NYLON 耐热及抗化学性、流动性佳、低温冲击性、低成本主要用于汽车车身护板、引擎室零组件、连接器、动力工具外壳 ABS/PVC PVC增加防火性、降低成本 ABS提供耐冲击性主要用于家电用品零组件、事务机器零组件 ABS/PC 增加ABS耐热尺寸安定性、改善PC低温、后壁耐冲性、降低成本主要用于打字机外壳、文字处理器、计算机设备之外壳、医疗设备零组件、小家电零组件、电子模具设计 1.排气

为防止在充模时出现排气不良、灼伤、熔接缝等缺陷，要求开设深度不大于0.04mm 的排气槽。壁厚 0.8 mm至3.2 mm之间，典型的壁厚约在2.5mm左右，3.8以上需要结构性发泡。圆角最小在厚度的25%，最适当半径在厚度的60%。收缩率：0.4%-0.7%一般取0.5% 加强筋：高<3T 宽度0.5T 筋间距>2T 脱模角：0.5°-1.5° 支柱加强筋高度4T，可达支柱高度的90％,宽度0.5T，长度2T，支柱：外经是内径2倍二、聚乙烯(PE) 优点： 1、柔软、无毒、透明易染色. 2、耐冲击、耐药品，绝缘性佳。缺点： 1、不易押出、不易贴合 2、热膨胀系数高 4、耐温性差用途： HDPE主要用于具有一定硬度和韧性的场合,如水管、燃气管，工业用化学容器、重包装袋和购物袋、洗发水瓶等。 LDP E绝缘体、胶管、胶布、胶膜、农用薄膜最小壁厚0.5mm（LDPE），0.9mm（HDPE）（0.5-7.6ｍｍ一般1.6mm）收缩率：HDPE 1.5%-3.5%取2% LDPE 1.5%-3%取1.5% 三、聚丙烯(PP) 优点： 1.半透明、刚硬有韧性.抗弯强度高,抗疲劳、抗应力开裂 2.质轻,无毒、无味，耐高温、绝缘性佳。（0.9G/cm3）缺点 1、在0℃以下易变脆,不易接合;

霍尔传感器的分类、霍尔效应与霍尔传感器的应用

霍尔传感器的分类、霍尔效应与霍尔传感器的应用霍尔传感器是一种磁传感器。用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。霍尔传感器是根据霍尔效应制作的一种磁场传感器。霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，18551938）于1879年在研究金属的导电机构时发现的。后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。霍尔效应如图1所示，在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为UH的霍尔电压，它们之间的关系为。式中d 为薄片的厚度，k称为霍尔系数，它的大小与薄片的材料有关。上述效应称为霍尔效应，它是德国物理学家霍尔于1879年研究载流导体在磁场中受力的性质时发现的。霍尔传感器由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。霍尔传感器也称为霍尔集成电路，其外形较小，如图2所示，是其中一种型号的外形图。霍尔传感器的分类霍尔传感器分为线型霍尔传感器和开关型霍尔传感器两种。（一）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。开关型霍尔传感器还有一种特殊的形式，称为锁键型霍尔传感器。（二）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。线性霍尔传感器又可分为开环式和闭环式。闭环式霍尔传感器又称零磁通霍尔传感器。线

各种塑料特性、工艺及用途

各种塑料特性、成型工艺、用途 ABS 丙烯腈-丁二烯-苯乙烯共聚物化学和物理特性 ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性:丙烯腈有高强度、热稳定性及化学稳定性;丁二烯具有坚韧性、抗冲击特性;苯乙烯具有易加工、高光洁度及高强度。从形态上看,ABS是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物,一个是苯乙烯-丙烯腈的连续相,另一个是聚丁二烯橡胶分散相。ABS的特性主要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性,并且由此产生了市场上百种不同品质的ABS材料。这些不同品质的材料提供了不同的特性,例如从中等到高等的抗冲击性,从低到高的光洁度和高温扭曲特性等。ABS材料具有超强的易加工性,外观特性,低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。注塑模工艺条件干燥处理:ABS材料具有吸湿性,要求在加工之前进行干燥处理。建议干燥条件为80~90C下最少干燥2小时。材料温度应保证小于0.1%。熔化温度:210~280C;建议温度:245C。模具温度:25…70C。(模具温度将影响塑件光洁度,温度较低则导致光洁度较低)。注射压力:500~1000bar。注射速度:中高速度。典型用途汽车(仪表板,工具舱门,车轮盖,反光镜盒等),电冰箱,大强度工具(头发烘干机,搅拌器,食品加工机,割草机等),电话机壳体,打字机键盘,娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。 PC 聚碳酸酯

化学和物理特性 PC是一种非晶体工程材料,具有特别好的抗冲击强度、热稳定性、光泽度、抑制细菌特性、阻燃特性以及抗污染性。PC的缺口伊估德冲击强度(otched Izod impact stregth)非常高,并且收缩率很低,一般为0.1%~0.2%。 PC有很好的机械特性,但流动特性较差,因此这种材料的注塑过程较困难。在选用何种品质的PC材料时,要以产品的最终期望为基准。如果塑件要求有较高的抗冲击性,那幺就使用低流动率的PC材料;反之,可以使用高流动率的PC材料,这样可以优化注塑过程。注塑模工艺条件干燥处理:PC材料具有吸湿性,加工前的干燥很重要。建议干燥条件为100C 到200C,3~4小时。加工前的湿度必须小于0.02%。熔化温度:260~340C。模具温度:70~120C。注射压力:尽可能地使用高注射压力。注射速度:对于较小的浇口使用低速注射,对其它类型的浇口使用高速注射。典型用途电气和商业设备(计算机组件、连接器等),器具(食品加工机、电冰箱抽屉等),交通运输行业(车辆的前后灯、仪表板等)。 PE-HD 高密度聚乙烯化学和物理特性

常用塑料特性一览表塑料材料特性

常用塑料特性一览表塑料材料特性【--培训工作总结】塑料材料特性工程部培训教材什麼是塑料？塑料是在一定條件下，一類具有可塑性的高分子材料的通稱，一般按照它的熱熔性把它們分成：熱固性塑料和熱塑性塑料。它是世界三大有機高分子材料之一（三大高分子材料是塑料，橡膠，纖維）。塑料的英文名是plastic，俗稱：塑膠。塑料的種類繁多，工藝繁多，本材料只介紹一點注塑用的塑料材料。為什麼有人稱塑料為樹脂？人類最早認識的高分子材料都是樹皮割破後流出的液體的提取物，呈粘稠狀，也就是說它是樹中提取的脂。因此，目前仍然有很多人把這種高分子材料叫樹脂。但隨著現代化工工業的發展，現在所

用的高分子材料都是石油化工產品或石油化工的副產品或石油合成產品。現代的塑料已經不是樹中提取物了，而是石化產品。塑料的本色和牌號一般的塑料合成以後，從合成塔出來，都是麵粉狀的粉末，不能用來直接生產產品，這就是人們常說的從樹汁中提取出脂的成份是一樣的，也稱為樹脂，也叫粉料，這是一種純淨的塑料，它流動性差，熱穩定性低，易老化分解，不耐環境老化；因此，人們為了改善以上缺陷，在樹脂粉中加入熱穩定劑，抗老化劑，抗紫外光劑，加入增塑劑增加它的流動性，生產出適應各種加工工藝的，有特殊性能的，不同牌號的塑料品種。所以，同一種塑料品種有很多牌號，如：ABS 就有注塑級的，有擠出級的，有電鍍級的，有高剛性的，有很大柔韌性的，等，這才是目前人們普遍所使用的塑料，它們都經過造粒，都是顆粒料。目一種牌號的塑料，適應目一種工藝，或注塑，或擠出，或壓延，或吸塑等塑料的分子結構一般塑料的分子結構，都是線性的高分子鏈或帶支鏈的高分子鏈段，有結晶和非結晶兩種，塑料材料的性能與其結晶性能有很大的關係，與其分子結構有很大的關係，也與其組成的元素有很大的關係，

塑料的种类和主要特性

塑料的种类和主要特性及家具中的应用 A,主要特性高压聚乙烯柔软、透明、无毒；低压聚乙烯刚硬、耐磨、耐蚀，电绝缘性较好 B,用途举例 :高压聚乙烯：薄膜、软管、塑料瓶；低压聚乙烯：化工设备、管道、承载不高的齿轮、轴承等 A,主要特性 :强度、硬度、弹性均高于聚乙烯，密度小，耐热性良好，电绝缘性能和耐蚀性能优良，韧性差，不耐磨，易老化B,用途举例 :法兰、齿轮、风扇叶轮、泵叶轮、把手、电视机(收录机) 壳体以及化工管道、容器、医疗器械等 A,主要特性

:较高的强度和较好的耐蚀性。软质聚氯乙烯，其伸长率高，制品柔软，耐蚀性和电绝缘性良好 B,用途举例废气排污排毒塔、气体液体输送管，离心泵、通风机、接头；软质PVC 薄膜、雨衣、耐酸碱软管、电缆包皮、绝缘层等 A,主要特性 :耐蚀性、电绝缘性、透明性好，强度、刚度较大，耐热性、耐磨性不高，抗冲击性差，易燃、易脆裂 B,用途举例 :纱管、纱绽、线轴；仪表零件、设备外壳；储槽、管道、弯头；灯罩、透明窗；电工绝缘材料等 5, 丙烯腈─丁二烯─苯乙烯共聚合物(ABS) A,主要特性 :较高强度和冲击韧度，良好的耐磨性和耐热性，较高的化学稳定性和绝缘性，易成形，机械加工性好，耐高、低温性能差，易燃，不透明 B,用途举例

齿轮、轴承、仪表盘壳、冰箱衬里以及各种容器、管道、飞机舱内装饰板、窗框、隔音板等，也可制作小轿车车身及档泥板、扶手、热空气调节导管等汽车零件6, 聚酰胺(PA)尼龙或锦纶 A,主要特性强度、韧性、耐磨性、耐蚀性、吸振性、自润滑性良好，成形性好，无毒、无味。蠕变值较大，导热性较差，吸水性高，成形收缩率大 B,用途举例尼龙610、66、6 等，制造小型零件(齿轮、蜗轮等)；芳香尼龙制作高温下耐磨的零件，绝缘材料和宇宙服等。应注意，尼龙吸水后性能及尺寸发生很大变化 A,主要特性抗拉、抗弯强度高，冲击韧度及抗蠕变性能好，耐热性、耐寒性及尺寸稳定性较高，透明度高，吸水性小，良好的绝缘性和加工成形性，化学稳定性差垫圈、垫片、套管、电容器等绝缘件；仪表外壳、护罩；航空及宇航工业中制造信号灯、挡风玻 B,用途举例

霍尔效应和霍尔元件特性测定数据处理范例

霍尔效应和霍尔元件特性测定数据处理范例 1．霍尔元件的不等位电势差测定 0M I =（2）在坐标纸上作出不等位电势差与工作电流的关系曲线。 V /m V I s /mA 图1：不等位电势差与工作电流的关系曲线 2．励磁电流一定，霍尔元件灵敏度测定（仪器公差取数字仪表显示数据末位的5倍，如霍尔工作电流示值误差： 0.05S I m mA ?=；霍尔电压示值误差： 0.05H V m mV ?=；励磁电流示值误差：0.005M I m A ?=） ⑴ 霍尔电压与霍尔电流关系测试数据表： H S V I -500M I mA =0.25 0.28 －0.23 0.22 -0.29 0.26 0.50 0.56 -0.44 0.44 -0.56 0.50 0.75 0.85 -0.67 0.67 -0.85 0.76 1.00 1.12 -0.88 0.88 -1.12 1.00 1.25 1.41 -1.10 1.11 -1.41 1.26 1.50 1.69 -1.32 1.32 -1.68 1.50 1.75 1.97 -1.54 1.54 -1.96 1.75

2.00 2.25 -1.76 1.77 -2.24 2.01 2.25 2.54 -1.97 1.99 -2.52 2.26 2.50 2.82 -2.19 2.21 -2.80 2.51 2.75 3.10 -2.41 2.44 -3.08 2.76 3.00 3.39 -2.63 2.66 -3.36 3.01 ⑵ 利用逐差法计算霍尔元件灵敏度及其不确定度（0.683p =）。 H H H S S V V K I B I B ?= = ?? a ）利用逐差法计算H V ?的平均值及不确定度估算（该部分逐差法计算可用数据处理软件的逐差法进行计算） 7182931041151261.750.26 1.49, 2.010.50 1.51,2.260.76 1.50, 2.51 1.00 1.51, 2.76 1.26 1.50, 3.01 1.50 1.51H H H H H H H H H H H H V V mV V V mV V V mV V V mV V V mV V V mV -=-=-=-=-=-=-=-=-=-=-=-= 1.50H V mV ?= 某次测量的标准偏差：0.0082H V S mV ?=，平均值的标准偏差： 0.0033H V S mV ?= 肖维涅系数 6 1.73n c c ==， 1.730.00820.014186H n V c S mV ?*=*= 根据肖维涅准则（坏值条件： *i H H H n V V c S ?-?>）检验无坏值出现。（注：如坏值超过两个, 请说明后用作图法处理） H V ?不确定度估算： 1.110.00330.0037H A vp V u t S mV ?==?=, （0.683p =） 0.041B p u mV ==== （0.683p =） 0.041H V u mV ?=== 0.041 0.0271.50 H H V V H u E V ??= = =? b ）S I ?的不确定度估算（该部分计算也可用数据处理软件的逐差法进行计算） 1.50S I mA ?= 0.029S p u k mA I ?=== （0.683p =） 0.0290.0191.50 S S I I S u E I ===? （0.683p =） c ）磁感应强度B 及其不确定度的计算螺线管参数：线圈匝数N=1800匝，有效长度2L ＝181mm ，等效半径R ＝21mm 1800 2181 N n L = = 匝/mm

常见塑料材质分类及材质特性分析-东标

常见塑料材质分类及材质特性分析塑料种类很多，到目前为止世界上投入生产的塑料大约有三百多种。下面主要介绍几种常见的塑料材质！塑料材质鉴定是指通过一定的分析方法检测出样品原料，帮助客户了解产品性能信息。 ABS塑料(丙烯腈-丁二烯-苯乙烯) 比重:1.05克/立方厘米成型收缩率:0.4-0.7%成型温度：200-240℃干燥条件：80-90℃2小时物料性能 1、综合性能较好,冲击强度较高,化学稳定性,电性能良好. 2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理. 3、有高抗冲、高耐热、阻燃、增强、透明等级别。 4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好。适于制作一般机械零件,减磨耐磨零件,传动零件和电讯零件. PP塑料(聚丙烯) 比重:0.9-0.91克/立方厘米成型收缩率:1.0-2.5%成型温度：160-220℃干燥条件：---物料性能密度小,强度刚度,硬度耐热性均优于低压聚乙烯,可在100度左右使用.具有良好的电性能和高频绝缘性不受湿度影响,但低温时变脆,不耐模易老化. 适于制作一般机械零件,耐腐蚀零件和绝缘零件 PS塑料(聚苯乙烯) 比重:1.05克/立方厘米成型收缩率:0.6-0.8%成型温度：170-250℃干燥条件：--- 物料性能

电绝缘性(尤其高频绝缘性)优良,无色透明,透光率仅次于有机玻璃,着色性耐水性,化学稳定性良好,.强度一般,但质脆,易产生应力脆裂,不耐苯.汽油等有机溶剂. 适于制作绝缘透明件.装饰件及化学仪器.光学仪器等零件 PPS塑料(聚苯硫醚) 比重:1.36克/立方厘米成型收缩率:0.7%成型温度：300-330℃干燥条件：--- 物料性能 1、电绝缘性(尤其高频绝缘性)优良,白色硬而脆，跌落于地上有金属响声,透光率仅次于有机玻璃,着色性耐水性,化学稳定性良好。有优良的阻燃性，为不燃塑料。 2、强度一般，刚性很好,但质脆,易产生应力脆裂,不耐苯.汽油等有机溶剂.长期使用温度可达260度，在400度的空气或氮气中保持稳定。通过加玻璃纤维或其它增强材料改性后，可以使冲击强度大为提高，耐热性和其它机械性能也有所提高，密度增加到1.6-1.9，成型收缩率较小到0.15-0.25％适于制作耐热件.绝缘件及化学仪器.光学仪器等零件. PP聚丙烯是一种高聚物，单体是丙烯CH2＝CH－CH3，通过加聚反应得到聚丙烯，化学式可表示为（C3H6）n，结构简式可表示为〔－CH2－CH(CH3)－〕n. 典型应用范围: 汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷水器等）。注塑模工艺条件:

塑料种类

塑料种类有多少在日常生活中，我们能直接接触或感知到的塑料，多数是常规的通用塑料，主要包括五大类：PE、PP、ABS、PVC、PS，这五大类塑料占据了塑料原料使用的绝大多数，其余的基本可以归入特殊塑料品种，如：PPS、PPO、PA、PC、POM等，它们在日用生活产品中的用量很少，主要应用在工程产业、国防科技等高端的领域，如汽车、航天、建筑、通讯等领域。塑料根据其可塑性分类，可分为热塑性塑料和热固性塑料。通常情况下，热塑性塑料的产品可再回收利用，而热固性塑料则不能，根据塑料的光学性能来分，可分为透明、半透明及不透明原料，如PS、PMMA、AS、PC等属于透明塑料，而其它大多数塑料都为不透明塑料。用途分类： ①通用塑料一般是指产量大、用途广、成型性好、价格便宜的塑料。通用塑颗粒料有五大品种，即聚乙烯(PE)、聚丙烯(PP)、聚氯乙烯(PVC)、聚苯乙烯(PS)及丙烯腈─丁二烯─苯乙烯共聚合物（ABS）。这五大类塑料占据了塑料原料使用的绝大多数，其余的基本可以归入特殊塑料品种，如：PPS、PPO、PA、PC、POM等，它们在日用生活产品中的用量很少，主要应用在工程产业、国防科技等高端的领域，如汽车、航天、建筑、通讯等领域。塑料根据其可塑性分类，可分为热塑性塑料和热固性塑料。通常情况下，热塑性塑料的产品可再回收利用，而热固性塑料则不能，根据塑料的光学性能来分，可分为透明、半透明及不透明原料，如PS、PMMA、AS、PC等属于透明塑料，而其它大多数塑料都为不透明塑料。常用塑料品种性能及用途 1．聚乙烯：常用聚乙烯可分为低密度聚乙烯（LDPE）、高密度聚乙烯（HD 特种塑料 PE）和线性低密度聚乙烯（LLDPE）。三者当中，HDPE有较好的热性能、电性能和机械性能，而LDPE和LLDPE有较好的柔韧性、冲击性能、成膜性等。LDPE和LLDPE主要用于包装用薄膜、农用薄膜、塑料改性等，而HDPE 的用途比较广泛，薄膜、管材、注射日用品等多个领域。 2．聚丙烯：相对来说，聚丙烯的品种更多，用途也比较复杂，领域繁多，品种主要有均聚聚丙烯（homopp），嵌段共聚聚丙烯（copp）和无规共聚聚丙烯（rapp），根据用途的不同，均聚主要用在拉丝、纤维、注射、BOPP膜等领域，共聚聚丙烯主要应用于家用电器注射件，改性原料，日用注射产品、管材等，无规聚丙烯主要用于透明制品、高性能产品、高性能管材等。 3．聚氯乙烯：由于其成本低廉，产品具有自阻燃的特性，故在建筑领域里用途广泛，尤其是下水道管材、塑钢门窗、板材、人造皮革等用途最为广泛。

霍尔元件

当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U，其表达式为 U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。我门销售的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。霍尔开关可应用于接近开关，压力开关，里程表等，作为一种新型的电器配件。霍尔开关的功能类似干簧管磁控开关，但是比它寿命长，响应快无磨损，而且安装时要注意磁铁的极性，磁铁极性装反无法工作。

内部原理图及输入/输出的转移特性产品3：M12霍尔式接近开关（NPN三极管驱动输出）15元一个检测距离：1～10毫米工作电压：3～28V直流工作电流：小于5毫安响应频率：5000HZ 输出驱动电流：100毫安，感性负载50毫安温度范围：－25～70度安装方式：埋入式

常用塑料原料的基本特性

塑料原料的認識 2.1. GPPS HIPS GPPS -----通用聚苯乙烯.無定形態,無色透明原料,是透明度最好的膠料.密度約為1.05克/CM3,易燃燒無自熄能力,質硬而脆,容易應力開裂. HIPS -----高抗衝聚苯乙烯.無定形態,白色不透明,略顯黃色.它是苯乙烯與少量丁二烯的共聚物,是GPPS的改性塑料,脆性與應力開裂有所改善. 干燥條件：70~80℃1小時，炮筒溫度設定：180~260℃. 2.2. ABS、AS(SAN)、BS(SBS) ABS ---- 為苯乙烯、丁二烯與丙烯的共聚物.無定形態,米白色,密度約為1.05克/CM3,易燃燒無自熄能力,具有良好的綜合性能. 干燥條件：80℃2小時，炮筒溫度設定：180~260℃. AS ----- 為苯乙烯、丙烯共聚物,質硬脆性較大,密度為1.05克/CM3左右,為無定形透明塑料. 干燥條件：80℃2小時，炮筒溫度設定：180~240℃. BS ----- 為苯乙烯、丁二烯共聚物.無定形不透明料,質較軟韌. 干燥條件：70~80℃1小時，炮筒溫度設定：180~260℃. 2.3. PE PE ---- 聚乙烯塑料.為結晶型塑料,易燃燒無自熄能力,有蠟質熔料滴落.PE又分LDPE----低密度聚乙烯,密度約為0.9克/CM3及HPPE----高密度聚乙烯,俗稱孖力士,密度約為0.95 克/CM3. 干燥條件：無需干燥，炮筒溫度設定：180~280℃. 2.4. PP PP ---- 聚丙烯塑料,俗稱百折膠,結晶型白色不透明、質輕,密度為0.9克/CM3左右,易燃燒, 無自熄能力,有蠟質熔料滴落.該塑料成型收縮率較大,具有明顯的脫模後收縮的特性. 干燥條件：無需干燥，炮筒溫度設定：180~280℃. 2.5. PVC PVC ----聚氯乙烯.為無定形塑料,無色透明..密度約為1.25克/CM3,燃燒困難,有自熄能力.PVC 塑料可分為硬質PVC、軟PVC及PVC糊(粉)三種,硬質PVC含有少量的增塑劑,100% 以下軟質PVC的增塑劑含量可達到30%~70%,常用的增塑劑有鄰苯二甲酸二丁酯、鄰苯二甲酸二辛酯及癸二酸二丁酯等,PVC是熱敏性塑料,在成型時檄易發生熱降解,

各种塑料材料及特性全(建议收藏)

1、什么是塑料塑料是在一定条件下，一类具有可塑性的高分子材料的通称，一般按照它的热熔性把它们分成：热固性塑料和热塑性塑料。它是世界三大有机高分子材料之一（三大高分子材料是塑料，橡胶，纤维）。塑料的英文名是plastic，俗称：塑胶。 a）热塑性塑料。热塑性塑料是指加热后会熔化，可流动至模具，冷却后成型，在加热后又会熔化的塑料。即可运用加热及冷却，使其产生可逆变化（液态?固态），即物理变化。通用的热塑性其连续使用温度在100℃以下，PP除外。 b）热固性塑料。热固性塑料是指在受热或其他条件下固化后不溶于任何溶剂，且不会用加热的方法使其再次软化的塑料。热固性塑料加热温度过高就会分解。如酚醛塑料（俗称电木）、环氧塑料等。 1）为什么有人称塑料为树脂？人类最早认识的高分子材料都是树皮割破后流出的液体的提取物，呈粘稠状，也就是说它是树中提取的脂。因此，目前仍然有很多人把这种高分子材料叫树脂。但随着现代化工工业的发展，现在所用的高分子材料都是石油化工产品或石油化工的副产品或石油合成产品。现代的塑料已经不是树中提取物了，而是石化产品。 2）塑料的本色和牌号一般的塑料合成以后，从合成塔出来，都是面粉状的粉末，不能用来直接生产产品，这就是人们常说的从树汁中提取出脂的成份是一样的，也称为树脂，也叫粉料，这是一种纯净的塑料，它流动性差，热稳定性低，易老化分解，不耐环境老化；因此，人们为了改善以上缺陷，在树脂粉中加入热稳定剂，抗老化剂，抗紫外光剂，加入增塑剂增加它的流动性，生产出适应各种加工工艺的，有特殊性能的，不同牌号的塑料品种。所以，同一种塑料品种有很多牌号，如：ABS就有注塑级的，有挤出级的，有电镀级的，有高刚性的，有很大柔韧性的等，这才是目前人们普遍所使用的塑料，它们都经过造粒，都是颗粒料。每一种牌号的塑料，适应每一种工艺，或注塑，或挤出，或压延，或吸塑等。 3）塑料的分子结构一般塑料的分子结构，都是线性的高分子链或带支链的高分子链段，有结晶和非结晶两种，塑料材料的性能与其结晶性能有很大的关系，与其分子结构有很大的关系，也与其组成的元素有很大的关系，一般来说，塑料的结晶率越大，其透光性就越差；带脂基的，带氨基的，带醇基的，比较易吸水，比较容易因水的作用分解，加工时，也比较难烘干；(PA（聚酰胺）,PC（聚碳酸酯）,PET（聚对苯二甲酸乙二醇酯）,PBT（聚对苯二甲酸丁二醇酯），PMMA（聚甲基丙烯酸甲酯）) 带烯烃基的，塑料的柔性较好。（PE（聚乙烯）,PP（聚丙烯））带苯环的，塑料比较刚硬。(PS（聚苯乙烯）) 由于塑料的分子结构千差万别，形成了不同品种的，性能差异很大，不同牌号的上万种产品。

霍尔传感器的工作原理、分类及应用

霍尔传感器是一种磁传感器。用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。霍尔传感器以霍尔效应为其工作基霍尔传感器是一种磁传感器。用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。霍尔传感器在工业生产、交通运输和日常生活中有着非常广泛的应用。一、霍尔效应霍尔元件霍尔传感器霍尔效应如图1所示，在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B 的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为UH的霍尔电压，它们之间的关系为。式中d 为薄片的厚度，k称为霍尔系数，它的大小与薄片的材料有关。上述效应称为霍尔效应，它是德国物理学家霍尔于1879年研究载流导体在磁场中受力的性质时发现的。（二）霍尔元件根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。它具有对磁场敏感、结构简单、

体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。（三）霍尔传感器由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。霍尔传感器也称为霍尔集成电路，其外形较小，如图2所示，是其中一种型号的外形图。二、霍尔传感器的分类霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。（一）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。（二）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。

塑料的分类及基本特性(精)

塑料的分类及基本特性学校名称：江阴职业技术学院院系名称：化学纺织工程系时间：2017年3月10日

1.塑料的分类及基本特性 1.1塑料的概念塑料是以树脂（天然的或合成的）为主要组分，加入一些用来改善使用性能和工艺性能的添加剂而制成的。因其通常在加热、加压条件下塑制成型，故称为塑料。 1.2 1.2.1按树脂的性质分类热塑性塑料：在特定温度范围内能反复加热软化和冷却硬化的塑料。如聚乙烯塑料、聚氯乙烯塑料。热固性塑料：因受热或其它条件能固化成不熔不溶性物料的塑料。如酚醛塑料、环氧塑料等。 1.2.2按塑料使用范围分类通用塑料：指产量大、用途广、成型性好、价廉的塑料。如聚乙烯、聚丙烯、聚氯乙烯等。工程塑料：指能承受一定的外力作用，并有良好的机械性能和尺寸稳定性，在高、低温下仍能保持其优良性能，可以作为工程结构件的塑料。如ABS、尼龙、聚矾等。特种塑料：般指具有特种功能（如耐热、自润滑等），应用于特殊要求的塑料。如氟塑料、有机硅等。 1.3塑料的基本性能 1. 质轻、比强度高。塑料质轻，一般塑料的密度都在0.9~ 2.3克/厘米3之间，只有钢铁的1/8~1/4、铝的1/2左右，而各种泡沫塑料的密度更低，约在0.01~0.5克/厘米3之间。按单位质量计算的强度称为比强度，有些增强塑料的比强度接近甚至超过钢材。例如合金钢材，其单位质量的拉伸强度为160兆帕，而用玻璃纤维增强的塑料可达到170~400兆帕。 2. 优异的电绝缘性能。几乎所有的塑料都具有优异的电绝缘性能，如极小

的介电损耗和优良的耐电弧特性，这些性能可与陶瓷媲美。 3. 优良的化学稳定性能。一般塑料对酸碱等化学药品均有良好的耐腐蚀能力，特别是聚四氟乙烯的耐化学腐蚀性能比黄金还要好，甚至能耐"王水"等强腐蚀性电解质的腐蚀，被称为“塑料王”。 4. 减摩、耐磨性能好。大多数塑料具有优良的减摩、耐磨和自润滑特性。许多工程塑料制造的耐摩擦零件就是利用塑料的这些特性，在耐磨塑料中加入某些固体润滑剂和填料时，可降低其摩擦系数或进一步提高其耐磨性能。 5. 透光及防护性能。多数塑料都可以作为透明或半透明制品，其中聚苯乙烯和丙烯酸酯类塑料象玻璃一样透明。有机玻璃化学名称为聚甲基丙烯酸甲酯，可用作航空玻璃材料。聚氯乙烯、聚乙烯、聚丙烯等塑料薄膜具有良好的透光和保暖性能，大量用作农用薄膜。塑料具有多种防护性能，因此常用作防护保装用品，如塑料薄膜、箱、桶、瓶等。 6. 减震、消音性能优良。某些塑料柔韧而富于弹性，当它受到外界频繁的机械冲击和振动时，内部产生粘性内耗，将机械能转变成热能，因此，工程上用作减震消音材料。例如，用工程塑料制作的轴承和齿可减小噪音，各种泡沫塑料更是广泛使用的优良减震消音材料。上述塑料的优良性能，使它在工农业生产和人们的日常生活中具有广泛用途；它已从过去作为金属、玻璃、陶瓷、木材和纤维等材料的代用品，而一跃成为现代生活和尖端工业不可缺少的材料。然而，塑料也有不足之处。例如，耐热性比金属等材料差，一般塑料仅能在100℃以下温度使用，少数200℃左右使用；塑料的热膨胀系数要比金属大3~10倍，容易受温度变化而影响尺寸的稳定性；在载荷作用下，塑料会缓慢地产生粘性流动或变形，即蠕变现象；此外，塑料在大气、阳光、长期的压力或某些质作用下会发生老化，使性能变坏等。塑料的这些缺点或多或少地影响或限制了它的应用。但是，随着塑料工业的发展和塑料材料研究工作的深入，这些缺点正被逐渐克服，性能优异的新颖塑料和各种塑料复合材料正不断涌现。

第八章霍尔传感器

教师授课方案（首页）授课班级09D电气1、电气2 授课日期课节 2 课堂类型讲授课题第八章霍尔传感器第一节霍尔元件的结构及工作原理第二节霍尔元件的特性参数第三节霍尔集成电路第四节霍尔传感器的应用教学目的与要求【知识目标】 1、了解霍尔传感器的工作原理 2、理解霍尔集成电路的特性掌握开关型的接线。 3、掌握霍尔传感器的应用。【能力目标】培养学生理论分析及理论联系实际的能力。【职业目标】培养学生爱岗敬业的情感目标。重点难点重点：开关型霍尔集成电路难点：开关型霍尔集成电路教具教学辅助活动教具：霍尔传感器实物、多媒体课件、习题册教学辅助活动：提问、学生讨论一节教学过程安排复习因期中考试，无复习内容分钟讲课 1、霍尔传感器的工作原理 2、霍尔传感器的特性参数 3、霍尔集成电路的特性。 4、霍尔传感器的应用。 78分钟小结小结见内页，之后利用10分钟时间与学生互动答疑 10分钟作业习题册第八章霍尔传感器习题2分钟任课教师：叶睿2011年1月28日审查教师签字：年月日

教案附页【复习提问】因期中考试无复习提问第八章霍尔传感器第一节霍尔元件的工作原理及特性【本节内容设计】通过课件与教师演示讲授霍尔效应及霍尔传感器的工作原理，为霍尔传感器的学习奠定基础【授课内容】一、霍尔效应金属或半导体薄片置于磁感应强度为B的磁场中，磁场方向垂直于薄片，当有电流I流过薄片时，在垂直于电流和磁场的方向上将产生电动势E H，这种现象称为霍尔效应，该电动势称为霍尔电动势，上述半导体薄片称为霍尔元件。用霍尔元件做成的传感器称为霍尔传感器。演示1：将小型蜂鸣器的负极接到霍尔接近开关的OC门输出端，正极接V cc端。在没有磁铁靠近时，OC门截止，蜂鸣器不响。当磁铁靠近到一定距离（例如3mm）时，OC门导通，蜂鸣器响。将磁铁逐渐远离霍尔接近开关到一定距离（例如5mm）时，OC门再次截止，蜂鸣器停响。演示2：将一根导线穿过10A霍尔电流传感器的铁芯，通入0.1~1A电流，观察霍尔IC的输出电压的变化，基本与输入电流成正比。二、霍尔传感器的外形、结构、符号三、霍尔传感器的工作原理其中一对（即a、b端）称为激励电流端，另外一对（即c、d端）称为霍尔电动势输出端，c、d端一般应处于侧面的中点。由实验可知，流入激励电流端的电流I越大、作用在薄片上的磁场强度B越强，霍尔电动势也就越高。霍尔电动势E H可用下式表示 E H=K H IB（8-1）式中K H——霍尔元件的灵敏度。若磁感应强度B不垂直于霍尔元件，而是与其法线成某一角度θ时，实际上作用于霍尔元件上的有效磁感应强度是其法线方向（与薄片垂直的方向）的分量，即B cosθ，这时的霍尔电动势为 E H=K H IB cosθ（8-2）

塑料特性整理

一、(Thermoset plastics )︰指的是加热后，会使分子构造结合成网状型态，一但结合成网状聚合体，即使再加热也不会软化，显示出所谓的[非可逆变化]，是分子构造发生变化(化学变化)所致。二、(Thermo plastics )︰指加热后会熔化，可流动至模具冷却后成型，再加热后又会熔化的塑料，即可运用加热及冷却，使其产生[可逆变化](液态←→固态)，是所谓的物理变化。热塑性塑料又可再区分为泛用塑料、泛用、高性能工程塑料等三类。和热塑性塑料的区别就好比是陶瓷和玻璃，一个加热后不可以融化，另一个加热后还可以融化，这个特性使热塑性塑料可以简单的重复利用，搞就是以热塑性塑料为主，如PVC、PMMA、PS、PA、PE、PP、ABS、POM、PC、PPO、PPS等。酚醛、服醛、甲醛、环氧、、等塑料，都是热固性塑料。主要用于隔热、耐磨、绝缘、耐高压电等在恶劣环境中使用的塑料，大部分是热固性塑料，最常用的应该是炒锅锅把手和高低压电器。一、PBT :PBT聚对苯二甲酸丁二醇酯聚对苯二甲酸丁二醇酯，英文名polybutyleceterephthalate（简称PBT），属于聚酯系列，是由1.4-丁二醇(1.4-Butyleneglycol)与对苯二甲酸(PTA)或者对苯二甲酸酯(DMT)聚缩合而成，并经由混炼程序制成的乳白色半透明到不透明、结晶型热塑性聚酯树脂。与PET一起统称为热塑性聚酯，或饱和聚酯。 PBT理化特性 PBT为乳白色半透明到不透明、结晶型热塑性聚酯。具有高耐热性、韧性、耐疲劳性，自润滑、低摩擦系数，耐候性、吸水率低，仅为0.1%，在潮湿环境中仍保持各种物性（包括电性能），电绝缘性，但体积电阻、介电损耗大。耐热水、碱类、酸类、油类、但易受卤化烃侵蚀，耐水解性差，低温下可迅速结晶，成型性良好。缺点是缺口冲击强度低，成型收缩率大。故大部分采用玻璃纤维增强或无机填充改性，其拉伸强度、弯曲强度可提高一倍以上，热变形温度也大幅提高。可以在140℃下长期工作，玻纤增强后制品纵、横向收缩率不一致，易使制品发生翘曲。 PBT加工工艺 PBT又可称为热塑性聚酯塑料，为适用于不同加工业者使用，一般多少会加入添加剂，或与其它塑料掺混，随着添加物比例不同，可制造不同规格的产品。由于PBT具有耐热性、耐候性、耐药品性、电气特性佳、吸水性小、光泽良好，广泛应用于电子电器、汽车零件、机械、家用品等，而PBT产品又与PPE、PC、POM、PA等共称为五大泛用工程塑料。PBT结晶速度快，最适宜加工方法为注塑，其他方法还有挤出、吹塑、涂覆和各种二次加工成型，成型前需预干燥，水分含量要降至0.02%。 PBT的注塑工艺特性与工艺参数的设定： PBT的聚合工艺成熟、成本较低，成型加工容易。未改性PBT性能不佳，实际应用要对PBT 进行改性，其中，玻璃纤维增强改性牌号占PBT的70％以上。1PBT的工艺特性PBT具有明显的熔点，熔点为225～235℃，是结晶型材料，结晶度可达40％。PBT熔体的粘度受温度的影响不如剪切应力那么大，因此，在注塑中，注射压力对PBT熔体流动性影响是明显。PBT在熔融状态下流动性好，粘度低，仅次于尼龙，在成型易发生“流延”现象(流延制取薄膜的一种方法 )。PBT成型制品各向异性。PBT在高温下遇水易降解。 2注塑机选用螺杆式注塑机时。应考虑如下几点。
