压力铸造的基本概念和过程

压铸的过程

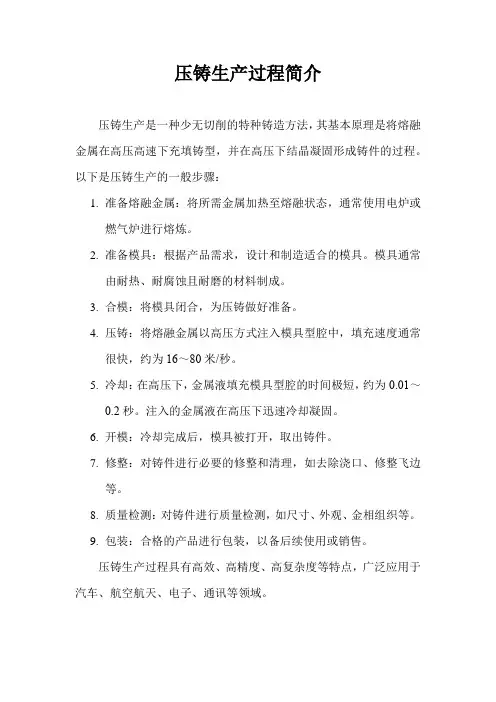

压力铸造是将熔融金属在高的压力下，以高的速度填充入模具型腔内，并使金属在这一压力下凝固而形成铸件的过程。通常所采用的压力为200-2000公斤/c㎡，填充时的初始速度(称为内浇口速度)为15-70米/秒，填充过程在0.01-0.2秒的时间内即告完成。

压铸的填充过程受许多因素的影响，如:压力、速度、温度、熔融金属的性质以及填充特性等等。在压铸全过程的始终，熔融金属总是被压力所推动，而填充结束时，熔融金属仍然是在压力的作用下凝固的。压力的存在，是这种铸造过程区别于其他铸造方法的主要特征。也正因为压力的缘故，便产生了对速度、温度、型腔中气体以及一系列的填充特性的影响。所以，在压铸填充过程中，对压力的变化应有一个总体的概念。

压铸填充过程中，压射冲头移动的情况和压力的变化如图1-1所示，以卧式冷压室压铸为例。图中每一阶段的左图表示压射的过程，右下图为对应的压射冲头位移曲线，右上图为每一位移阶段时相应的压力增升值。

图1-1(a)为起始阶段，熔融金属浇入压室内，准备压射。

图1-1 (b)为阶段1,压射冲头以慢的速度移过浇料口，熔融金属受到推动，但冲头的移动慢而冲力不大，.故金属不会从浇料口处溅出。这时推动金属的压力为Po，其作用为克服压射缸内活塞移动时的总摩擦力、冲头与压室之间的摩擦力。冲头越过浇料

口的这段距离为S1即为慢速封口阶段。

图1-1压铸填充过程各个阶段

P-压射压力；

S-压射冲头移动距离

t-时间

图1-1（C）为阶段2，压射冲头以一定的速度（比阶段1的速度度略快)移动，与这一速度相应的压力增升值达到Pl，熔融金属充满压室的前端和浇道并堆聚于内浇口前沿，但因速度不大，故金属在流动时，浇道中包卷气体只在一个较小的限度以内。冲头在这一阶段所移动的距离为S2，是为金属堆聚阶段。在这一阶段的最后瞬间，亦即金属到达内浇口时，由于内浇口的截面在浇口系统(包括压室)各部分的截面中总是最小的，故该处阻力最大，压射压力便因此而增升，其增升值即为达到足以突破内浇口处的阻力为

止。

图1- 1(d)为阶段3,这一阶段的开始，压射压力便因内浇口处的阻力而增升至P2，而冲头的速度亦按调定的最大速度移动，推动熔融金属突破内浇口而以高的速度(内浇口速度)填充入模具型腔，这一阶段冲头移动的距离为S3，此即为填充阶段。在短促的填充瞬间，金属虽然已充满型腔，但还存在“疏”、“空”的组织。图1-1 (e)为阶段IV，压射冲头按调定的压力作用在型腔中的正在凝固的金属上，“疏”，、“空，”，的组织便成为“密”，、“实”的组织。这个作用在金属上的压力，通常便称为最终压力。其大小与压铸机的压射系统的性能有关。当压射系统没有增压机构时，最终压力能达到的增升值为P3,当压射系统带有增压机构时，最终压力又从P3。增升至P4。这一阶段冲头移动的距离为S4，其实际的距离是很小的。

从压铸工艺上的特性来看，上述的过程便称为四阶段压射过程。近年来，先进的压铸机的压

射机构即根据这一工艺要求，从而备有四阶段压射的压射机构。在五十年代末期至六十年代末期的期间，一般是阶段II和阶段III合成为一个阶段，便是通常的三阶段压射过程，机器的压射机构也是三阶段压射机构，在目前的生产现场中，仍然有大量的机器是三阶段压射机构的。在压铸机一章中的图例，也都是这种三阶段(又称三级)压射机构。至于较早期的压射过程，则是从压射的开始至填充即将结束，机器提供的冲头移动速度是不变的(如有变化也只是因填充过程引起的)。这样，熔融金属在压室和浇道内流动时便先卷入大量的空气，使铸件内形成大量的气孔，影响了质量。所以，从速度不变的压射过程，至三阶段、四阶段的压射过程，都是随着工艺水平日益提高，填充理论逐步被掌握，从而促使机器压射机构不断的改进，以满足工艺要求的变化过程。近年来出现的抛物线型压射系统、伺服系统的压射机构，都是根据这些要求发展起来的。

前面叙述了压射填充过程的情况。在填充过程完成以后，铸件便已形成，然后由机器进行开模，取出铸件和浇口。开模过程如图1-2所示。

图1-2开模过程—取出铸件和浇口的示意图

1一动摸;2一定摸;3一铸件;4一浇口; 5一余料;6-顶出机构。

图1-2 (a)为压射填充后形成铸件3的状态;

图1-2 (b)为机器开模后的状态，这时铸件留在(包紧在)动模1上，并随动模移动而与定模2脱离，余料5则由冲头推送使能随同铸件脱出定模。图1-2 (c)为铸件从动模上顶出而脱离动模。至此，便可从动模和定模分开的空档间取下铸件、浇口4和余料5。顶出机构6顶出铸件时，通常是由机器的开模动作或液压顶出器作为顶出动力。铸件的取出一般多为人工，也有用机械方法的。

在上述过程中，还包括合金的熔炼工艺和保温规范、舀料、清理冲头和模具、对冲头和模具喷涂涂料等操作在内，而成为一个压铸周期或一次操作循环。至此，压铸的过程便告结束

精密铸造产品流程翻译

从射蜡到沾浆制壳阶段工艺流程的英文翻译（其他部分待完成）低温蜡射蜡工艺规范Low temperature wax wax injection process specification 1、蜡料的配制石蜡和硬脂酸按1∶1(质量分数)进行配制，蜡料不允许混入水及其它脏物 1, 1:1 preparation of paraffin wax and stearic acid (concentration) ，formulated wax does not allow mixed with water and other dirt 2、蜡膏的配制取保温缸中的蜡水与蜡屑按1∶2（质量分数）在蜡糊搅拌机上进行充分的搅拌；蜡糊搅拌机的温度设定在60～65℃之间，要求配制的蜡膏具有一定的流动性，手感均匀、细腻、无碎块2, Preparation of insulating cylinder of wax and wax chips by 1:2 (concentration) in fully on wax paste mixer mixing; which temperature setting are between 60~65℃, wax paste needs to has a certain degree of mobility, fine and smooth, no fragments 3、蜡样收缩率的控制压注ф100蜡样的收缩率控制在0.9～0.11%之间，要求每工作日检测一次 3, controlling shrinkage of wax: :wax injection Diameter 100millimetre ,shrinkage of wax needs to be control I between 0.9~0.11%, C heck once a day 4、蜡料温度的控制蜡料溶化缸温度设定在90±5℃，不允许超过95℃；保温缸温度控制在80±5℃；射蜡保温缸温度控制在48～50℃，射蜡嘴温度控制在54～60℃范围内。 4, material temperature control of wax,Wax melting cylinder temperature set at 90 ± 5 ° c, not exceeding 95 ° c; insulation cylinder temperature set at 80 ± 5 ℃; wax injection insulation cylinder temperature is 48~50℃,.Wax injection nozzle temperature control within the scope of 54~60℃ 6、射蜡工艺参数射蜡压力0.2～0.4Mpa,保压时间1～3分钟，根据蜡件的尺寸大小及壁厚、结构状况进行选定 6 wax injection process parameters Injection pressure 0.2~0.4Mpa, 1-3 minutes holding time, process parameters selected according to size and wall thickness and the structural condition of the wax, 7、对于具有盲孔的蜡件，为便于抽芯，允许在平厚处扎穿1～2个直径3～5mm的空洞，然后用红蜡修补上。 7, for the wax with a blind hole, for ease of extracting core, allow tie to wear 1~2 at the thick diameter 3~5mm hollow, then with red wax on the patch. 8、应经常清洁模具上各接合面，以保证蜡件的尺寸精度 8, clean the mould on the joint surface regularly, to ensure that the wax pieces size precision 9、蜡件冷却水温度控制在20～25℃之间 Wax cooling water temperature control between 20~25℃ 蜡件的检验及修补Inspection and repair of wax 1 蜡件必须逐个进行清理，修除批缝、毛刺及污物。 Wax must clear them one by one, in addition to sewing, burrs and dirt. 2、蜡件允许用红蜡进行修补，但必须保证表面的光洁度 2 Patch wax allows the use of red wax, but must ensure that the surface finish 、蜡件的几何尺寸在每班生产过程中进行抽检，但对重要尺寸要求的蜡件需100%检验。

材料成形技术基础知识点总结

材料成形技术基础第一章 1-1 一、铸造的实质、特点与应用铸造：将熔融的液体浇注到与零件的形状相适应的铸型型腔中，冷却后获得逐渐的工艺方法。 1、铸造的实质利用了液体的流动形成。 2、铸造的特点 A适应性大（铸件重量、合金种类、零件形状都不受限制）； B成本低 C工序多，质量不稳定，废品率高 D力学性能较同样材料的锻件差。力学性能差的原因是：铸造毛胚的晶粒粗大，组织疏松，成分不均匀 3、铸造的应用铸造毛胚主要用于受力较小，形状复杂（尤其是腔内复杂）或简单、重量较大的零件毛胚。二、铸造工艺基础 1、铸件的凝固（1）铸造合金的结晶结晶过程是由液态到固态晶体的转变过程。它由晶核的形成和长大两部分组成。通常情况下，铸件的结晶有如下特点： A以非均质形核为主 B以枝状晶方式生长为主。结晶过程中，晶核数目的多少是影响晶粒度大小的重要因素，因此可通过增加晶核数目来细化晶粒。晶体生长方式决定了最终的晶体形貌，不同晶体生长方式可得到枝状晶、柱状晶、等轴晶或混合组织等。（2）铸件的凝固方式逐渐的凝固方式有三种类型：A逐层凝固B糊状凝固C中间凝固 2、合金的铸造性能（1）流动性合金的流动性即为液态合金的充型能力，是合金本身的性能。它反映了液态金属的充型能力，但液态金属的充型能力除与流动性有关，还与外界条件如铸型性质、浇注条件和铸件结构等因素有关，是各种因素的综合反映。生产上改善合金的充型能力可以从一下各方面着手： A选择靠近共晶成分的趋于逐层凝固的合金，它们的流动性好； B 提高浇注温度，延长金属流动时间； C 提高充填能力 D 设置出气冒口，减少型内气体，降低金属液流动时阻力。（2）收缩性 A 缩孔、缩松形成与铸件的液态收缩和凝固收缩的过程中。对于逐层凝固的合金由于固液两相共存区很小甚至没有，液固界面泾渭分明，已凝固区域的收缩就能顺利得到相邻液相的补充，如果最后凝固出的金属得不到液态金属的补充，就会在该处形成一个集中的缩孔。适当控制凝固顺序，让铸件按远离冒口部分最先凝固，然后朝冒口方向凝固，最后才是冒口本身的凝固（即顺序凝固方式），就把缩孔转移到最后凝固的部位——冒口中去，而去除冒口后的铸件则是所要的致密铸件。具有宽结晶温度范围，趋于糊状凝固的合金，由于液固两相共存区很宽甚至布满整个断

压铸成型工艺与模具设计

1.充氧压铸技术概念：是金属液充填压铸型腔前，将氧气充入压铸模具型腔取代其中的氧气，当能与氧气发生反应的金属液压入型腔时，一部分氧气通过排气槽排出，而残留在型腔中的氧气就与金属液发生反应，生成氧化物颗粒，呈弥散状分布在铸件中，从而消除了压铸件的气孔。优点：减少了铸件废品，提高了性能，节省了机械加工费用，对质量要求较高的铸件反而可以节约成本10%~30% 2.影响压铸金属流动的因素： 1）压射速度度金属流充填型腔的影响：（1）高速压射，则金属流喷射和喷射流的方式充填，金属流直冲端部尔后折回，在内浇口附近，金属液变为压力流，气体被卷入其中。（2）低速压射开始，待金属流充填到型腔容积的1/3时转为高速压射，则前面的金属流在后续金属流的推动下以压力流方式进行充填，能获得无气孔的铸件。 2）内浇口位置和形状对压铸金属流充填型腔的影响：横浇道与内浇口开设在型腔的同一外侧，则金属液的喷射就会很快封住分型面，导致型腔内气体无法排出，形成气孔。 3.金属流动状态与压铸件的质量：（1）表面质量：金属液流速越快，表面质量越好，因此喷射流充填的部位比压入流充填部位的避免质量好。（2）内部质量：金属液流速越慢，内部缺陷越少，所以压力流的压铸件比压力流成型的压铸件内部缺陷要少。但是压力流充填的型腔。最后充填的地方一定要开溢流槽和排气槽，防止压铸件中产生气孔和金属夹杂物等缺陷。 4.压力铸造与砂型铸造的特点比较：（1）由模具材料的导热性引起的成型特点：由于冷却速度快，表面晶粒细化，强度高，耐磨，其二是由于冷却速度快，薄壁充填困难，其三是为了减缓金属液的冷却速度，有利充型，压铸凹凸模时每次成型均需喷涂料。（2）由模具材料无退让性引起的成型特点：（1）铸件温度在合金的再结晶温度以上时，由于补充金属液，裂纹影响大；（2）以下时，易产生冷裂。（3）由于膜具材料无透气性引起的成型特点：易使铸件形成气孔，并易形成气孔，造成压铸件上有充不足的缺陷，长期使用的压铸模，在模具的成型零件表面出现许多裂纹，充填金属液后裂纹中的气体受热膨胀，通过涂料层渗入液态金属，使铸件出现针孔，所以应合理设计排气系统。另外，合理的浇注系统设计也是减少压铸件气孔的有效方法。 5.压铸成型的优点：（1）生产效率高，生产过程容易实现机械化和自动化；（2）压铸件的尺寸精度高，表面粗糙度值低；（3）压铸件的力学性能较高；（4）可压铸复杂薄壁零件；（5）压铸件中可嵌铸其他材料的零件压铸成型的缺点：（1）压铸件中易产生气孔；（2）不适宜小批量生产；（3）压铸高熔点合金时模具寿命较低 6.压铸件的结构要求：（1）壁厚：最大壁厚与最小壁厚之比要大于3:1 ；（2）孔: 特点是能直接压铸出比较深而小的孔；（3）加强肋：当壁厚大于2.5mm时，随壁厚的增加反而抗拉强度下降，这是由于厚壁压铸件易产生气孔缩松，所以设置加强肋来增加零件强度和刚度，另外设置加强肋液可使金属液流动顺畅；（4）

硅溶胶精密铸造的工艺

硅溶胶精密铸造的工艺一、蜡模制作蜡料处理工艺操作守则蜡料处理流程：（静置桶I中）静置脱水→（除水桶中）搅拌蒸发脱水→（静置桶II中）静置去污 1 工艺参数静置桶I 静置温度85－90℃ 静置时间6－8h 除水桶搅拌温度110－120℃搅拌时间10－12h 静置桶II 静置温度80－85℃静置时间＞12h 保温箱保温温度54±2℃保温时间＞24h 2 操作程序 2.1 检查设备、温控仪表是否处于正常工作状态。 2.2 将脱蜡釜回收的旧蜡液倒入过滤槽中过滤；再送到静置桶I中，在低于90℃下静置6－8h。 2.3 静置完毕把沉淀水放掉后，将蜡液倒入除水桶中。 2.4 除水桶中的蜡液，在110－120℃保温并搅拌，使残留水分蒸发，到目视蜡液表面无泡沫为止。 2.5 将除完水的蜡液，经过＜60目筛网过滤再放入＜90℃的静置桶II中，保温静置12h 以上。 2.6 各除水桶、静置桶应定期性的放掉其底部的残留水和脏杂物。 2.7 把静置桶II中处理好的回收蜡液送到模头压蜡机保温桶中，用于主产模头（浇道）。 2.8 根据旧腊料性能和腊料消耗情况，不定期的在静置桶II中适量加新蜡，一般在3%－5%左右。 2.9 将合格的蜡液灌入保温箱内的蜡缸中，为减少蜡缸内蜡液中的气体，先保持一段高温时期80℃/2h后降至54℃。在54±2℃下保温24h后，方可用于压制蜡模。 3 注意事项 3.1除水桶，静置桶均应及时排水、排污。

3.2经常检查各设备温控仪表的工作状况，防止失控，尤其应防止温度过高造成蜡料老化。 3.3每月检查一次蜡处理设备各导热油的液面位置，油面应距设备顶面200㎜左右，防止油溢出。并注意检查设备有无渗油现象。 3.4经常检查环境状态，避免灰尘及外来物混入蜡料中。压制蜡模工艺操作守则 1 工艺要求室温24±3℃ 蜡缸温度54±2℃(大件应根据工艺要求设定) 射蜡嘴温度57－64℃ 压射压力 4.2Mpa(42kgf/cm2）保压时间5－15s 冷却水温度＜10℃ 2 操作规程 2.1 检查压蜡机油压、保温温度、操作按钮等是否正常。按照技术规定调整压蜡机压射压力、射蜡嘴温度、保压时间、冷却时间等。 2.2从保温箱中取出蜡缸，装在压蜡机上，放出上部混有空气的蜡料。 2.3 将模具放在压蜡机工作台面上，调整射蜡嘴使之与模具注蜡口高度一致，检查模具所有芯子活块位置是否正确，模具开合是否顺利。 2.4打开模具，喷上微薄一层分型剂。合型，对准射蜡嘴。 2.5双手按动工作按钮，压制蜡模。 2.6抽出芯子，打开模具，小心取出蜡模。按要求放入冷却水中或放入存放盘中冷却。并检查有下列缺陷的蜡模应报废：（1）有严重气泡的蜡模；（2）棱角不清晰的蜡模；（3）变形不能修复的蜡模；（4）尺寸不符号规定的蜡模。 2.7清除模具上残留的蜡料，注意只能用压缩空气吹净模具分型面、芯子上的蜡屑、脱模剂，不准用金属刀具去铲刮型腔、抽芯。慎防损害模具型腔部位。 2.8按以上各条进行下一次压制蜡模，以后往复循环生产。 2.9及时将蜡模从冷却水中轻轻取出，用压缩空气吹净蜡屑及水珠，并进行自检，将合格蜡模正确放入存放盘中。 2.10每班下班或模具当班生产完毕后，应用软布等清理模具。如发现模具有损伤应立即报告领班，由领班处理。并清扫压蜡机、工具及现场，做到清洁、整齐。 3 注意事项 3.1压制蜡模时，首先必须进行首件检查，确认合格后，方可进行操作。压制过程中不能轻易变动压制参数。 3.2使用新的模具时，务必弄清模具组装、拆卸顺序，蜡模取出方法。 3.3蜡模存放时，应注意搁置方向，防止变形。需要时可采取卡具等措施，以避免蜡模变形。

铸造工艺标准经过流程介绍

铸造生产的工艺流程铸造生产是一个复杂的多工序组合的工艺过程，它包括以下主要工序： 1）生产工艺准备，根据要生产的零件图、生产批量和交货期限，制定生产工艺方案和工艺文件，绘制铸造工艺图； 2）生产准备，包括准备熔化用材料、造型制芯用材料和模样、芯盒、砂箱等工艺装备； 3）造型与制芯； 4）熔化与浇注； 5）落砂清理与铸件检验等主要工序。成形原理铸造生产是将金属加热熔化，使其具有流动性，然后浇入到具有一定形状的铸型型腔中，在重力或外力（压力、离心力、电磁力等）的作用下充满型腔，冷却并凝固成铸件（或零件）的一种金属成形方法。图1 铸造成形过程

铸件一般作为毛坯经切削加工成为零件。但也有许多铸件无需切削加工就能满足零件的设计精度和表面粗糙度要求，直接作为零件使用。型砂的性能及组成 1、型砂的性能型砂（含芯砂）的主要性能要求有强度、透气性、耐火度、退让性、流动性、紧实率和溃散性等。 2、型砂的组成型砂由原砂、粘接剂和附加物组成。铸造用原砂要求含泥量少、颗粒均匀、形状为圆形和多角形的海砂、河砂或山砂等。铸造用粘接剂有粘土（普通粘土和膨润土）、水玻璃砂、树脂、合脂油和植物油等，分别称为粘土砂，水玻璃砂、树脂砂、合脂油砂和植物油砂等。为了进一步提高型（芯）砂的某些性能，往往要在型（芯）砂中加入一些附加物，如煤份、锯末、纸浆等。型砂结构，如图 2 所示图2 型砂结构示意图工艺特点铸造是生产零件毛坯的主要方法之一，尤其对于有些脆性金属或合金材料（如各种铸铁件、有色合金铸件等）的零件毛坯，铸造几乎是唯一的加工方法。与其它加工方法相比，铸造工艺具有以下特点： 1）铸件可以不受金属材料、尺寸大小和重量的限制。铸件材料可以是各种铸铁、铸钢、铝合金、铜合金、镁合金、钛合金、锌合金和各种特殊合金材料；铸件可以小至几克，大到数百吨；铸件壁厚可以从0．5 毫米到1 米左右；铸件长度可以从几毫米到十几米。 2）铸造可以生产各种形状复杂的毛坯，特别适用于生产具有复杂内腔的零件毛坯，如各种箱体、缸体、叶片、叶轮等。 3）铸件的形状和大小可以与零件很接近，既节约金属材料，又省切削加工工时。 4）铸件一般使用的原材料来源广、铸件成本低。 5）铸造工艺灵活，生产率高，既可以手工生产，也可以机械化生产。铸件的手工造型手工造型的主要方法砂型铸造分为手工造型（制芯）和机器造型（制芯）。手工造型是指造型和制芯的主要工作均由手工完成；机器造型是指主要的造型工作，包括填砂、紧实、起模、合箱等由造型机完成。泊头铸造工量具友介绍手工造型的主要方法：手工造型因其操作灵活、适应性强，工艺装备简单，无需造型设备等特点，被广泛应用于单件小批量生产。但手工造型生产率低，劳动强度较大。手工造型的方法很多，常用的有以下几种： 1．整模造型对于形状简单，端部为平面且又是最大截面的铸件应采用整模造型。整模造型操作简便，造型时整个模样全部置于一个砂箱内，不会出现错箱缺陷。整模造型适用于形状简单、最大截面在端部的铸件，

简述压力铸造技术

简述压力铸造技术 1.引言 1.1 压铸技术的起源压铸技术最早用于泥制备青铜生活器具、钱币等，后来发展了金属型制备简单的武器，如青铜箭头。金属型的大量使用在印刷机械中出现制备铅字以后，国外在1872年发明了世界上第一台最简单的手动小型压铸机，并于1920年制造出了冷室压铸机，1927年发明了立式冷室压铸机。 1.2 我国压铸技术的发展我国的压铸件工业化生产开始于20世纪50年代，那时靠仿制原捷克斯洛伐克和前苏联生产的500KN和1000KN卧式冷室压铸机和进口他们的立式压铸机和卧式冷室压铸机；发展到今天国内现在的压铸机厂家可生产最大的280000KN卧式冷室压铸机和4000KN以下热室压铸机及3150KN以下立式冷室压铸机。 1.3 近几年国际压铸技术的发展 ⑴压铸计算机模拟技术分析压铸过程有了大的理论突破。 ⑵压铸机和辅助设备方面有了很大的发展。 ⑶压铸产品检测方面，特别是内部缺陷的无损检测：如X射线、荧光、超声波探测等得到了发展。 ⑷压铸模具材料和寿命的发展。 ⑸快速成型设计及制造技术在压铸生产中得到应用。 ⑹压铸材料的发展，如镁合金及金属基复合材料。 ⑺压铸新技术的开发，如真空压铸、充氧压铸、局部加压压铸等 2.压铸特点和应用范围 2.1 压铸工艺过程压力铸造（简称压铸）是在高压作用下将液态或半液态金属快速压入铸型中，并在压力下凝固而获得铸件的方法。压铸所用的压力一般为30~70MPa，充型速度可达5~100m/s，充型时间为0.05~0.2s。金属的压力铸造广泛用于汽车、冶金、机电、建材等行业。目前90%的镁铸件和60%的铝铸件都采用压力铸造成型。金属液在高压下以高速填充铸型，并在压力下冷却，是压铸区别于其他铸造工艺的重要特征。压力铸造的主要工序可分为：合型、压射、顶出三个阶段。压铸机的主要结构简图如图2-1所示。

熔模铸造工艺流程-图文.

熔模铸造工艺流程模具制造制溶模及浇注系统模料处理模组焊接模组清洗上涂料及撒砂涂料制备重

复型壳干燥(硬化多次脱蜡型壳焙烧浇注熔炼切割浇口抛光或机

工钝化修整焊补热处理最后清砂喷丸或喷砂磨内

口震动脱壳模料制熔模用模料为日本牌号：K512模料模料主要性能：灰分≤0.025% 铁含量灰分的10% ≤0.0025% 熔点 83℃-88℃（环球法）60℃±1℃ 针入度 100GM（25℃）3.5-5.0DMM 450GM（25℃）14.0-18.0DMM 收缩率 0.9%-1.1% 比重 0.94-0.99g/cm3 颜色新蜡——兰色、深黄色旧蜡——绿色、棕色

蜡（模）料处理工艺参数：除水桶搅拌时温度 110-120℃ 搅拌时间 8-12小时静置时温度 100-110℃ 静置时间 6-8小时静置桶静置温度 70-85℃ 静置时间 8-12小时保温箱温度 48-52℃ 时间 8-24小时二、操作程序 1、从脱蜡釜泄出的旧蜡用泵或手工送到除水桶中，先在105-110℃下置6-8小时沉淀，将水分泄掉。 2、蜡料在110-120℃下搅拌8-12小时，去除水份。 3、将脱完水的蜡料送到70-85℃的静置桶中保温静置桶中保温静置8-12小时。 4、也可将少量新蜡加入静置桶中，静置后清洁的蜡料用手工灌到保温箱蜡缸中，保温温度48-52℃，保温时间8-24小时后用于制蜡模。

5、或把静置桶中的回收蜡料输入到气动蜡模压注机的蜡桶中，保温后压制浇道。三、操用要点 1、严格按回收工艺进行蜡料处理。 2、除水桶、静置桶均应及时排水、排污。 3、往蜡缸灌蜡时，蜡应慢没缸壁流入，防止蜡液中进入空气的灰尘。 4、蜡缸灌满后应及时盖住，避免灰尘等杂物落入。 5、经常检查每一个桶温，防止温度过高现象发生。 6、作业场地要保持清洁。 7、防止蜡液飞溅。 8、严禁焰火，慎防火灾。压制蜡（熔）模一、工艺参数室温20-24℃压射蜡温50-55℃ 压射压力0.2-0.5Mpa 保压时间10-20S 冷却水温度15±3℃ 二、操作程序

压铸生产工艺

压铸生产工艺知识一.压铸生产的概念 ** 压铸(DIE CASTING) 就是将熔融合金在高压﹑高速条件下充满金属模并使其在高压下凝固冷却成型的精密铸造生产. 压铸制造出来的工件称为压铸件(DIE CASTINGS),压铸件主要特点尺寸公差很小(精密公差±0.08,一般公差±0.25),精密度高,表面不需经车削加工而只是经过整缘处理(如去批锋.抛光等)即可用于后工序如静电喷涂或装配生产. 二.压铸机(CASTING MACHINE) 压铸机为热料室压铸机,基本结构如图所示: 所用压铸机有两种型号:L.K.DC-80(3台)﹑L.K.DC-160(4台),机器制造商:力劲机械厂有限公司(L.K.MACHINERY CO.LTD). ***机器的主要工作参数列表如下供参考: 压铸机基本结构各部分作用; 固定机板----用以固定压铸模的静模(前模)部分; 移动机构----用以固定压铸模的动模(后模)部分; 顶出机构----用以顶出压铸件; 锁紧机构----实现在压射过程中可靠地锁紧模具; 配电及数显—电源供应﹑显示溶料温度﹑压铸程序及时间控制等; 操纵台------控制压铸操作的系列动作; 射料机构----将合金液推入模具型腔,进行充填成型; 熔料室------将铸绽熔化为合金液并维持恒温. ***压铸机工序流程步骤:

正常所采用的半自动生产操作,每个生产周期是靠开和关安全门来触发下一个局期,其流程可如图表达: 关门--→(顶针退回)锁模--→扣咀前--→一速身料--→二速射料回錘喷(刷)说模剂←--顶针顶出/钻取啤件←--开模←--离咀三.压铸用的锌(Zinc)合金材料本公司所用皆为锌3#合金(EZDA 3PRESSURE KIECASTING ALLOY),其化学成份含量及作用如下表(见下页): 1.锌合金主要性能特点如下: a)熔点较低; b)压铸成型效果好; c)铸件表面可镀金属,可以进行(静电)喷涂装饰; d)缺点:铸件易老化,抗腐蚀能力差. 2.锌合金原料中掺入水口料对铸件的影响: 在锌合金压铸生产中,适当地在材料中掺入水口料可降低铸件成本,但水口料掺入也会引致某些质量问题: a)水口料中往往含有杂质,使材料机械性能变差,使铸件不能满足使用要求: b)水口料中的化学成份巳发生变化,铝镁成份的减少会使材料理化性能变坏,从而会使铸件花纹和气泡等问题增多. 如果通过化学鉴定及处理,在掺有水口料的锌合金(水口料一般不超过50%)中适当地加入铝和镁元素,并协同改善压铸模的排溢条件,选择适当的压铸参数,能够在一定程度上提高铸件质量,减少废品产生.

水玻璃法精密铸造工艺规程

水玻璃氯化铵法精密铸造工艺规程 1.目的为了便于操作者熟悉和掌握水玻璃法精密铸造的工艺特点、技术特性，更好的在生产中加以应用，生产出优质的产品，特制定本规程。 2.适用范围本工艺规程适用于从蜡模配制到模壳浇注的全过程。 3.职责 3.1 技术部是本规程的制定和归口部门。 3.2 各工序工作人员均应按此规程进行操作。 4.工艺规程 4.1 制作蜡模 4.1.1 压制蜡模的模具应符合产品的图纸要求，经检验合格后使用。 4.1.2 蜡料应按石蜡：硬脂酸1:1进行配料，融化后加蜡屑机械搅拌成糊状，加入压蜡机内往模具中注蜡。 4.1.3 蜡型要在模具中保压冷却才可取模，并及时对变形蜡模进行校正，放入冷水冷却，待完全冷却后方可进行取出毛刺、修整等工作。 4.1.4 修整好的蜡模经检验合格后，清洗表面油脂，方可与浇冒口组焊。 4.1.5 组焊好的模组，需将内外面的蜡屑清除干净后送涂挂制壳。 4.2 制壳 4.2.1 选料面层料浆用320目锆英粉，加固层料浆用200目以上的高铝粉或焦宝石粉和石英粉，粘结剂用模数3.1~3.4，密度为 1.30~1.40的40#水玻璃。 4.2.2 选砂面层用80~100目的棕刚玉，二层用40~70目的石英砂，三层用20~40目的石英砂，四层以后选用10~20目的石英砂。 4.2.3 料浆的配制面层与二层：将水玻璃加水稀释到密度为 1.28~1.30，然后加锆英粉，其比例为1:1.1~1.2（要注意根据气温变化调节比例），进行机械搅拌，再加入清洗剂0.05%，消泡剂0.05%，继续搅拌，时间不少于6小时，静置4小时熟化，再搅拌均匀方可使用。三层过渡层用密度为1.30~1.32的水玻璃加高铝粉和石英粉，比例为1:0.5:0.5。加固层同三层，比例略为调厚一点。 4.2.4 料浆的粘度测定用100Ml的流量杯来测定，面层、二层及三层为28~35秒，加固层为45~50秒。 4.2.5 挂浆将检验合格后的模组浸入搅拌均匀的料浆中，上下移动两次，然后提出，用毛刷将字和死角处的气泡刺破并刷浆，把多余

简述压力铸造技术样本

简述压力锻造技术 1.引言 1.1压铸技术来源压铸技术最早用于泥制备青铜生活器具、钱币等，日后发展了金属型制备简朴武器，如青铜箭头。金属型大量使用在印刷机械中浮现制备铅字后来，国外在1872年创造了世界上第一台最简朴手动小型压铸机，并于19制造出了冷室压铸机，1927年创造了立式冷室压铸机。 1.2 国内压铸技术发展国内压铸件工业化生产开始于20世纪50年代，那时靠仿制原捷克斯洛伐克和前苏联生产500KN和1000KN卧式冷室压铸机和进口她们立式压铸机和卧式冷室压铸机；发展到今天国内当前压铸机厂家可生产最大280000KN卧式冷室压铸机和4000KN如下热室压铸机及3150KN如下立式冷室压铸机。 1.3近几年国际压铸技术发展 ⑴压铸计算机模仿技术分析压铸过程有了大理论突破。 ⑵压铸机和辅助设备方面有了很大发展。 ⑶压铸产品检测方面，特别是内部缺陷无损检测：如X射线、荧光、超声波探测等得到了发展。 ⑷压铸模具材料和寿命发展。 ⑸迅速成型设计及制造技术在压铸生产中得到应用。 ⑹压铸材料发展，如镁合金及金属基复合材料。 ⑺压铸新技术开发，如真空压铸、充氧压铸、局部加压压铸等 2.压铸特点和应用范畴

2.1 压铸工艺过程压力锻造（简称压铸）是在高压作用下将液态或半液态金属迅速压入铸型中，并在压力下凝固而获得铸件办法。压铸所用压力普通为30~70MPa，充型速度可达5~100m/s，充型时间为0.05~0.2s。金属压力锻造广泛用于汽车、冶金、机电、建材等行业。当前90%镁铸件和60%铝铸件都采用压力锻导致型。金属液在高压下以高速填充铸型，并在压力下冷却，是压铸区别于其她锻造工艺重要特性。压力锻造重要工序可分为：合型、压射、顶出三个阶段。压铸机重要构造简图如图2-1所示。图2-1 压铸机重要构造简图 1—拉杆；2—合模座；3—动模座；4—定模座；5—压铸模 2.2压铸特点（1）长处 ①生产率高，压铸机没小时可压铸50～150次，甚至有可达500次；便于实现自动化或半自动化； ②铸件尺寸精度高，原则公差可达IT8～11；表面粗糙度低，Ra=0.8～3.2,可直接锻造出螺纹；

压铸机工艺参数

?压铸工艺参数分析（一） ? ? 为了便于分析压铸工艺参数，下面示出如图5-1和图5-2所示的卧式冷室压铸机压射过程图以及压射曲线图。压射过程按三个阶段进行分析。第一阶段(图5-1b)：由0 -Ⅰ和Ⅰ-Ⅱ两段组成。0 -Ⅰ段是压射冲头以低速运动，封住浇料口，推动金属液在压射室内平稳上升，使压射室内空气慢慢排出，并防止金属液从浇口溅出；Ⅰ-Ⅱ段是压射冲头以较快的速度运动，使金属液充满压射室前端并堆聚在内浇口前沿。第二阶段(图5-1c)：Ⅱ-Ⅲ段，压射冲头快速运动阶段，使金属液充满整个型腔与浇注系统。第三阶段(图5-1d)：Ⅲ-Ⅳ段，压射冲头终压阶段，压射冲头运动基本停止，速度逐渐降为0。 a)

图 5-1 卧式冷室压铸机压射过程图图5-2 卧式冷室压铸机压射曲线图 s--冲头位移曲线P0--压力曲线v--速度曲线 1、压力参数（1）压射力压射冲头在0-Ⅰ段，压射力是为了克服压射室与压射冲头和液压缸与活塞之间的摩擦阻力；Ⅰ-Ⅱ段，压射力上升，产生第一个压力峰，足以能达到突破内浇口阻力为止；Ⅱ-Ⅲ段，压射力继续上升，产生第二个压力峰；Ⅲ-Ⅳ段，压射力作用于正在凝固的金属液上，使之压实，此阶段有增压机构才能实现，此阶段压射力也叫增压压射力。（2）比压比压可分为压射比压和增压比压。在压射运动过程中0-Ⅲ段，压射室内金属液单位面积上所受的压射力称为压射比压；在Ⅲ-Ⅳ段，压射室内金属液单位面积上所受的增压压射力称为增压比压。比压是确保铸件质量的重要参数之一，推荐选用的增

压比压如表5-1所示。表5-1 增压比压选用值（单位：MPa）（3）胀型力压铸过程中，充填型腔的金属液将压射活塞的比压传递至型（模）具型腔壁面上的力称为胀型力。主胀型力的大小等于铸件在分型面上的投影面积（多腔模则为各腔投影面积之和），浇注系统、溢流、排气系统的面积（一般取总面积的30%）乘以比压，其计算公式如下 F主＝APb/10 式中F主-主胀型力(KN)； A-铸件在分型面上的投影面积（cm2）； Pb-压射比压（MPa）。分胀型力（F分）的大小是作用在斜销抽芯、斜滑块抽芯、液压抽芯锁紧面上的分力引起的胀型力之和。（4）锁型（模）力锁型（模）力是表示压铸机的大小的最基本参数，其作用是克服压铸填充时的胀型力。在压铸机生产中应保证型（模）具在胀型力的作用下不致胀开。压铸机的锁型（模）力必须大于胀型力才是可靠的，锁型（模）力和胀型力的关系如下： F锁≥K（F主+F分）式中F锁--压铸机应有的锁型（模）力（KN）； K--安全系数，一般取1.25； F主--主胀型力（KN）； F分--分胀型力（KN）。在压铸生产过程中，锁型（模）力大小的选择直接反映到压铸分型面处有否料液飞溅、铸件内组织的密度、有否气孔、成形是否完整、有否飞边及毛刺等。调整时，在保证铸件合格的前提下尽量减小锁型（模）力。为简化选用压铸机时各参数的计算，可根据压铸机具体的工作性能作出“比压、投影面积与胀型力关系图”，参见图5-3。在已知型（模）具分型面上铸件总投影面积∑A和所选用的压射比压Pb后，能从图中直接查出胀型力。

精密铸造工艺规程

精密铸造工艺规程编制：审核：批准：日期： 1 / 23

文件目录序号文件编号文件名称页码 1 JZQ-ZZ-GY01-2013 蜡型工艺规程 3 2 JZQ-ZZ-GY02-201 3 浇口棒蜡模工艺规程 5 3 JZQ-ZZ-GY03-2013 蜡模组焊工艺规程 6 4 JZQ-ZZ-GY04-2013 制壳工艺规程7 5 JZQ-ZZ-GY05-2013 脱蜡工艺规程9 6 JZQ-ZZ-GY06-2013 蜡处理工艺规程10 7 JZQ-ZZ-GY07-2013 焙烧工艺规程11 8 JZQ-ZZ-GY08-2013 熔炼工艺规程12 9 JZQ-ZZ-GY09-2013 浇注工艺规程14 10 JZQ-ZZ-GY10-2013 后处理工艺规程15 11 JZQ-ZZ-GY11-2013 热处理工艺规程16 12 JZQ-ZZ-GY12-2013 焊补工艺规程19 13 JZQ-ZZ-GY13-2013 试棒管理规程22 14 15 16 2 / 23

3 / 23 蜡型工艺规程一、工艺参数 1.蜡料的配臵（﹪）季节冬季夏季四季备注编号材料（1）（2） (3) (4) (5) 5-10月按夏季 11-4月按冬季回收蜡 95-97 85-87 92 82 硬脂蜡 3-5 8-10 8 13 50 石蜡 5 5 50 2.蜡料使用的温度序号名称温度℃ 序号名称温度℃ 1 熔点 56—58 2 搅成糊状温度 47-49 3 熔化温度 90-95 4 蜡料压蜡温度 42-50 5 压蜡保温水温度 48-53 3.压缩空气工作压力0.25—0.4 MPa 4.搅料用碎蜡块加入量占蜡液的30％（碎蜡块30％蜡液70％） 5.新蜡与硬脂酸的比例1∶1 6.作业环境温度0-30℃ 南京金正奇交通设备有限责任公司铸造事业部文件编号 JZQ-ZZ-GY01-2013 版本 A 编制日期 2013-3-27

铸造工艺设计步骤

铸造工艺设计：就是根据铸造零件的结构特点,技术要求,生产批量和生产条件等,确定铸造方案和工艺参数,绘制铸造工艺图,编制工艺卡等技术文件的过程.设计依据：在进行铸造工艺设计前,设计者应掌握生产任务和要求,熟悉工厂和车间的生产条件,这些是铸造工艺设计的基本依据.设计内容：铸造工艺设计内容的繁简程度,主要决定于批量的大小,生产要求和生产条件.一般包括下列内容：铸造工艺图,铸件(毛坯)图,铸型装配图(合箱图),工艺卡及操作工艺规程.设计程序： 1零件的技术条件和结构工艺性分析;2选择铸造及造型方法;3确定浇注位置和分型面;4选用工艺参数;5设计浇冒口,冷铁和铸肋;6砂芯设计;7在完成铸造工艺图的基础上,画出铸件图;8通常在完成砂箱设计后画出;9综合整个设计内容.铸造工艺方案的内容：造型,造芯方法和铸型种类的选择,浇注位置及分型面的确定等.铸件的浇注位置是指浇注时铸件在型内所处的状态和位置.分型面是指两半铸型相互接触的表面.确定砂芯形状及分盒面选择的基本原则,总的原则是：使造芯到下芯的整个过程方便,铸件内腔尺寸精确,不至造成气孔等缺陷,使芯盒结构简单.1保证铸件内腔尺寸精度;2保证操作方便;3保证铸件壁厚均匀;4应尽量减少砂芯数目;5填砂面应宽敞,烘干支撑面是平面;6砂芯形状适应造型,制型方法.铸造工艺参数通常是指铸型工艺设计时需要确定的某些数据.1铸件尺寸公差：是指铸件各部分尺寸允许的极限偏差,它取决于铸造工艺方法等多种因素.2主见重量公差定义为以占铸件公称质量的百分率为单位的铸件质量变动的允许值.3机械加工余量：铸件为保证其加工面尺寸和零件精度,应有加工余量,即在铸件工艺设计时预先增加的,而后在机械加工时又被切去的金属层厚度,称为机械加工余量,简称加工余量.代号用MA，由精到粗分为ABCDEFGH和J9个等级。

消失模铸造工艺流程介绍

消失模铸造工艺流程及车间环境状况分析消失模铸造简称EPC，又称气化模铸造或实型铸造。它是采用泡沫塑料模样代替普通模样紧实造型，造好铸型后不取出模样、直接浇入金属液，在高温金属液的作用下，泡沫塑料模样受热气化、燃烧而消失，金属液取代原来泡沫塑料模样占据的空间位置，冷却凝固后即获得所需的铸件。消失模铸造工艺简图：消失模铸造生产线的工艺流程分为白区与黑区两大部分。一、白区工艺流程：首先根据铸件的材质以及壁厚选择适合它的原始珠粒。将原始珠粒按定量加入间歇式予发机中进行预发泡，使其达到工艺要求的密

度，通过予发机硫化床干燥后发送到熟化仓内进行熟化。熟化后的珠粒运送到成型间，将珠粒注入到成型机上的模具中，通蒸汽将其膨胀融解成型，形成铸件模样，通冷水进行冷却降温，使白模具有一样的强度，这时成型机起模人工取出白模放到白模烘干车上，运输至热风隧道通过式烘干室进行烘干。白模烘干车在烘干室轨道上行走，每推进室内一车，在另一端顶出一车，以此循环。烘干室采用热风强制循环系统，烘干室内的温度及湿度通过PLC自动控制达到工艺要求，大大提高了生产效率，并节约能源。白模烘干后运输到组模间组装、粘结浇冒口。组装好的白模运输至一次涂料间浸刷涂料，不同材质的铸件选择不同的涂料配方，将原材料放入涂料搅拌机中进行搅拌，达到工艺要求时间后测试涂料密度，经测试合格后再放入涂料槽中供工人使用。将浸刷好的白模放到烘干车上运输至黄模一次烘干室进行烘干，烘干后的黄模运输到二次涂料间进行二次浸刷涂料，达到工艺要求的涂层厚度，再运输至黄模二次烘干室进行烘干、修补。经过二次烘干后的黄模用烘干车运输到黑区造型工部进行填箱、造型，烘干车空车返回成型间。至此白区工艺流程全部结束。二、黑区工艺流程： 1、造型工部：造型工部由两条造型线和一条回箱线组成，砂箱的循环运行是由砂箱轨道、手动变轨车来完成，每一条生产线由工艺要求的砂箱数量组成。每一条造型线由一台2吨单维振实台，两台4吨变频三维振实台组成。造好型的砂箱依次进入两条浇注冷却线，浇注冷却线由真空对接机组成。浇注冷却线进入一定数量砂箱后真空对接机自动对接、人工浇注。浇注完成后进行保压冷却，保压后真空对接机复位，撤真空，保压结束后进入冷却段进行冷却。在这两条浇注线浇注的同时，造型线造好型的砂箱依次进入令外两条浇注线等待浇注，并重复前两条浇注线的动作，以此循环。本造型工部采用BSZ-04k变频三维振实台，其结构及工作原理：

压铸工艺流程图示

上海旭东压铸技术咨询培训资料压铸工艺参数一、压铸工艺流程图示 2，压铸模安装 17，终检验 5，涂料配制

上海旭东压铸技术咨询培训资料压铸工艺参数二、压射压力注：t1 金属液在压室中未承受压力的时间；P1为一级（慢速）t2 金属液于压室中在压射冲头的作用下，通过内浇口充填型腔的时间；P2为二级（快速） t3 充填刚刚结束时的舜间；P3为三级（增压） t4 最终静压力；P4为补充压实铸件 4P y P b= Лd2 式中：P b 比压（Mpa）; Py 机器的压射力（N）；（压射力=压射缸直径×蓄压器压射时间最小压力） d 压室（冲头）直径（MM）选择比压考虑的的主要因素上海旭东压铸技术咨询培训资料压铸工艺参数

比压因素选择条件高低壁厚薄壁厚壁压铸件结构形状复杂简单工艺性差些好些结晶温度范围大小压铸合金特性流动性差好密度大小比强度大小阻力大小浇注系统散热速度快慢公布合理不太合理排溢系统截面积大小内浇口速度快慢温度合金与压铸模具温度大小 ●压铸各种合金常用比压表（Mpa）铸件壁厚≤3(mm) 铸件壁厚>3(mm)合金结构简单结构复杂结构简单结构复杂锌合金20-30 30-40 40-50 50-60 铝硅、铝铜合金25-35 35-45 45-60 60-70 铝、镁合金30-40 40-50 50-65 65-75 镁合金30-40 40-50 50-65 65-80 铜合金40-50 50-60 60-70 70-80 ●压力损失折算系数K 直浇道导入口截面F1， K值与内浇铸口截面F2之比>1 =1 <1 立式冷室压铸机 0.66-0.70 0.72-0.74 0.76-0.78 卧式冷室压铸机0.88

精密铸造各工序操作规程及注意事项

精密铸造各工序操作规程及注意事项文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]

精密铸造各工序操作规程及注意事项压蜡工序工艺操作规程及注意事项一．工艺要求：室温：24±2℃，蜡缸温度：54±2℃射蜡嘴温度： 54±2℃压射压力:3.5-4.0mpa 保压时间:视蜡模大小，壁厚而定（一般为6-8秒）冷却水温度：≤20℃ 二．操作程序： 1.检查压蜡机油压，保温温度，操作按钮是否正常，按照技术规定调整压蜡机压射压力，射蜡嘴温度，保压时间，冷却时间等。 2.从保温箱中取出蜡缸，装在压蜡机上,挤出上部混有空气的蜡料。 3.将模具放在压蜡机工作台面上，调整射蜡嘴使之与模具注蜡口高度一致，检查模具所有芯子，活块位置是否正确，模具开合是否顺利。 4.打开模具，喷薄薄一层分型剂，合型，对准射蜡嘴。 5.双手按动工作按钮，压制蜡模。 6.抽出芯子，打开模具，小心取出蜡模，放在工作台一侧，合上模具开始压下一件，同时对该件粗略检查无缺陷后按要求放入冷却水中或放入存放盘中冷却，冷却时间为4小时，注意有以下缺陷的蜡模应报废：（1）因模料中卷入空气，蜡模局部有鼓起的；（2）蜡模任何部位有缺陷的；（3）蜡模有变形不能简单修复的；（4）尺寸不符合规定的。 7．清除模具上残留的模料，注意只能用竹刀，不可用金属刀片清除残留模料，防止模具型腔及分型面受损，用压缩空气气嘴吹净模具分型面。芯子上的蜡屑等，视模具结构及使用情况每2-10件喷一次分型剂。 8.及时将蜡模从冷却水中轻轻取出，用压缩空气吹净蜡屑及水珠，并进行自检，将合。放入存放盘中。 9.每班下班或模具使用完毕后，应用软布或棉棒清理模具，如发现模具有损伤或不正常，应立即报告领班，由领班处理。并清扫压蜡机，工具及现场，做到清洁、整齐。三．注意事项： 1．压制蜡模时，首先必须进行检查，确认合格后，方可进行操作，压蜡模过程中不能轻易变动压制参数。 2．模具型腔不要喷过多的分型剂，并要均匀，必要时可用压缩空气气嘴辅助将分型剂吹均匀。 3．使用新模具时，务必弄清模具组装，拆卸顺序，蜡模取出方法。 4．蜡模放在存放盘中，彼此间应隔离以免碰损，应注意搁置方向，防止变形，有需要时可采用卡具等，避免蜡模变形。

材料成型技术基础复习提纲整理知识讲解

材料成型技术基础复习提纲整理

第一章绪论 1、现代制造过程的分类（质量增加、质量不变、质量减少）。 2、那几种机械制造过程属于质量增加（不变、减少）过程。（1)质量不变的基本过程主要包括加热、熔化、凝固、铸造、锻压（弹性变形、塑性变形、塑性流动）、浇灌、运输等。（2）质量减少过程材料的4种基本去除方法：切削过程；磨料切割、喷液切割、热力切割与激光切割、化学腐蚀等；超声波加工、电火花加工和电解加工；落料、冲孔、剪切等金属成形过程。（3）材料经过渗碳、渗氮、氰化处理、气相沉积、喷涂、电镀、刷镀等表面处理及快速原型制造方法属于质量增加过程。第二章液态金属材料铸造成形技术过程 1、液态金属冲型能力和流动性的定义及其衡量方法液态金属充满铸型型腔，获得形状完整、轮廓清晰的铸件的能力，称为液态金属充填铸型的能力，简称液态金属的充型能力。液态金属的充型能力通常用铸件的最小壁厚来表示。液态金属自身的流动能力称为“流动性”。液态金属流动性用浇注流动性试样的方法来衡量。在生产和科学研究中应用最多的是螺旋形试样。 2、影响液态金属冲型能力的因素（金属性质、铸型性质、浇注条件、铸件结构）

（1）金属的流动性：流动性好的液态金属，充型能力强，易于充满薄而复杂的型腔，有利于金属液中气体、杂质的上浮并排除，有利于对铸件凝固时的收缩进行补缩。流动性不好的液态金属，充型能力弱，铸件易产生浇不足、冷隔、气孔、夹杂、缩孔、热裂等缺陷。（2）铸型性质：铸型的蓄热系数b(表示铸型从其中的金属液吸取并储存在本身中热量的能力)愈大，铸型的激冷能力就愈强，金属液于其中保持液态的时间就愈短，充型能力下降。（3）浇注条件：浇注温度对液态金属的充型能力有决定性的影响。浇注温度越高，充型能力越好。在一定温度范围内，充型能力随浇注温度的提高而直线上升，超过某界限后，由于吸气，氧化严重，充型能力的提高幅度减小。液态金属在流动方向上所受压力(充型压头)越大，充型能力就越好。但金属液的静压头过大或充型速度过高时，不仅发生喷射和飞溅现象，使金属氧化和产生”铁豆”缺陷，而且型腔中气体来不及排出，反压力增加，造成“浇不足”或“冷隔”缺陷。浇注系统结构越复杂，流动阻力越大，液态金属充型能力越低。（4）铸件结构：衡量铸件结构的因素是铸件的折算厚度R(R＝铸件体积/铸件散热表面积＝V／S)和复杂程度，它们决定着铸型型腔的结构特点。 R大的铸件，则充型能力较高。R越小，则充型能力较弱。铸件结构复杂，厚薄部分过渡面多，则型腔结构复杂，流动阻力大，充型能力弱。铸件壁厚相同时，铸型中的垂直壁比水平壁更容易充满。
