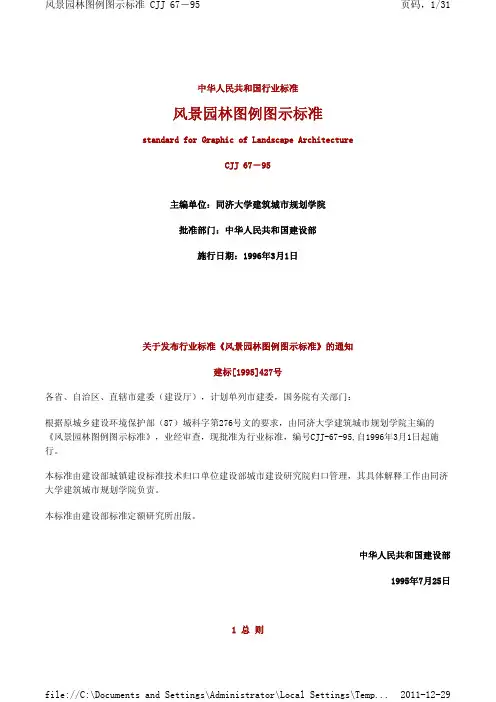

中华人民共和国行业标准
风景园林图例图示标准
standard for Graphic of Landscape Architecture
CJJ 67－95
条文说明
主编单位：同济大学建筑城市规划学院
前言
根据原城乡建设环境保护部（87）城科字第276号文的要求，由同济大学建筑城市规划学院主编，上海市园林设计院等单位参加共同编制的《风景园林图例图示标准》（CJJ 67－95），经建设部1995年7月25日，以建标[1995]427号文批准，业已发布。
为便于广大设计、施工、科研、学校等单位的有关人员在使用本规范时能正确理解和执行条文规定，《风景园林图例图示标准》编制组按章、节、条顺序，编制了本规范的条文说明，供国内使用者参考。在使用中如发现本条文说明有欠妥之处，清将意见函寄同济大学建筑城市规划学院。
本条文说明由建设部标准定额研究所组织出版。
1 总则
1.0.1 风景园林图例图示是规划设计图的重要组成部分。我国在50年代，大多数参照苏联城市绿地规划、设计图。自1979年改革开放以来，随着风景园林事业的发展，出现了许多新的内容和项目，规划设计图例图示也浩繁纷呈，差异颇大，不够统一。为了使风景园林制图的常用图例图示规范化，达到统一，以提高绘制风景园林规划设计图的质量和效率，适应当今信息时代的要求，特制定本标准。
1.0.2 本标准在研究了建国以来风景园林图例图示的基础上，将其系统化，适用于风景名胜区与城市绿地系统规划图、园林绿地规划设计图、树木形态的表达，包括枝干与树冠的立面图示。
1.0.3 风景园林规划设计内容非常丰富，而且在不断更新充实，本标准所制定的图例图示不可能包罗万象，只能是常见的、基本的图示图例，凡未规定的可依据以下原则和规律进行派生：
（1）图例图示的形象应简明、清晰、美观。
（2）图例图示的形象应与代表性实物形态特征或国内外常用符号相一致，如地界、各种道路、管线等图例均以线型形象标识；用地类型图例则采取面状各种图形符号标识；风景名胜区中的景点均以圆形外框，内加该景点的代表性景物形态特征或国内外常用符号，前者如古
2.1 地界
地界是区分不同地域的界线。
2.1.1，2.1.2，2.1.3 参照《地形图图式》（GB 7929-87）中的9.2.9.4，9.6。
2.1.4 表明各类绿地的界线，用中实线表示。
2.2 景点、景物
景点是指具有自然或人文景观价值的特定范围。景物是指组成景点的具体景观特色的物质要素。景点用圆形图例表示。景物图例采用能代表该景观特点的物质要素形态或符号来表示，如2.2.4和2.2.6。2.2.1 以圆形空心与实心分别表示原有景点和规划景点。
2.2.2-2.2.29 在圆形内填加表示该景点的景观特征图例。其中
2.2.2，2.2.3，2.2.8，2.2.11，2.2.17，2.2.20，2.2.29，分别参照GB7929-87中的5.9，5.16，5.17，10.4，8.39，5.1，其中2.2.14参照《1：5000地形图编绘规范及图式》（ZBA79001-87）中的7.6.6。其中2.2.24，2.2.27参照《公共信息标志用图形符号》（GB10001-88）中的13。
2.2.2 古建筑、殿、厅、堂、阁、馆、轩及居民等。
安全防护标准化图集
一、洞口防护 1、预留洞口安全防护 1.1边长小于0.5m 的洞口、未安装预制构件时的洞口以及临时形成的洞口，必须用坚实的盖板盖住洞口。盖板须保持四周搁置均衡，并应有固定其位置的措施。 图解一： 1.2边长为0.5m-1.5m 的洞口，设置以扣件扣接钢管而成的网格，并在其上满铺竹胶板或脚手板固定牢靠。对于混凝土后浇形成的洞口，利用预留的钢筋构成防护网，在其上满铺脚手板或竹胶板。结构施工中的伸缩缝处应加固定盖板防护。 图解二
1.3边长为1.5m以上的洞口，四周搭设防护栏杆，上道栏杆离地1.1-1.2m，下道栏杆离地0.5-0.6m，立杆高度1.3m，且杆件刷红白相间警示漆，底部设置挡脚板，或挂安全网，并挂“当心坠落”的警示标志。 红白相间@150 图解三 2.电梯井口安全防护 2.1电梯门洞处，应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。栅门高度不低于1200mm，竖向钢筋间距不大于150mm。 2.2电梯井内首层和首层以上每隔两层（不大于10m）支设一道水平安全网，网应封闭严密。网边与井壁周边间隙不得大于
20mm，网底距下方物体（或横杆）不得小于3m。 2.3施工层应搭设操作平台，并满铺跳板。 2.4施工中，电梯井不得作为垂直运输通道和垃圾通道。 膨胀螺栓 Φ16 1 (1)立面图（2）剖面图 电梯井口、内防护门 （单位：mm) 3厚扁铁
3.管道井口安全防护 3.1管道井口必须设置固定式防护门或设置两道防护栏杆，固定式防护门应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。栅门高度不低于1200mm，竖向钢筋间距不大于150mm。 3.2管道井内首层和首层以上每隔两层（不大于10m）支设一道水平安全网，网应封闭严密。网边与井壁周边间隙不得大于20mm，网底距下方物体（或横杆）不得小于3m。 3.3施工层应搭设操作平台，并满铺跳板。 3.4施工中，管道井不得作为垂直运输通道和垃圾通道。 4、通道口安全防护 4.1建筑物出入口必须搭设宽于出入口的防护棚，棚顶应双层，交错、满铺不小于0.05m厚的脚手板，且棚顶立杆应高出顶棚0.6m，在顶棚超高部分两侧张挂密目式安全网，通道两侧用密
园林景观通用规范标准汇总
园林景观常用规范汇总 一、规划设计类： 《城市居住区规划设计规范》GB 50180—93（2002年版） 《公园设计规范》CJJ 48－92 《风景名胜区规划规范》GB50298-1999 《城市道路绿化规划与设计规范》CJJ 75-97 《城市用地竖向规划规范》GJJ 83-99 《城市绿地设计规范》 GB50420－2007 《无障碍设计规范》GB 50763—2012 《城市道路和建筑物无障碍设计规范》JGJ 50－2001 《城市绿地分类标准》 CJJT85-2002 《公路环境保护设计规范》 JTG B04-2010 《石油化工厂区绿化设计规范》 SH3008-2000 《森林公园总体设计规范》 LY/T5132—95 《居住区环境景观设计导则》(2006正式版) 《城市湿地公园规划设计导则》（试行） 《屋顶绿化规范》DB11/T 281—2005 北京市地方标准 《城市绿地系统规划编制纲要（试行）》（建城〔2002〕240号文） 《城市绿线管理办法》（建设部2002.11.01实施） 二、建筑类： 《民用建筑设计通则》GB 50352－2005 《住宅建筑规范》GB 50368－2005 《园林园建工程规范》 《园林古建工程技术操作规程》 三、消防类： 《小区消防车道设计规范》 《建筑设计防火规范》GB50016—2006 《高层民用建筑设计防火规范》GB 50045－95（2005年版） 三、绿化类： 《园林绿化工程施工及验收规范》CJJA3 82-2012 《城市绿化条例》（国务院1992.08.01实施） 《城市园林绿化企业资质标准》（建城[1995]383号） 《城市古树名木保护管理办法》（中华人民共和国建设部城[2000]192号）《城市绿化和园林绿地用植物材料》CJ/T 24—1999 四、其他类： 《景观施工图绘图规范》(施工图分册) 《风景园林图例图示标准》CJJ-67-95 《园林绿化工程竣工图编制规范》DB11/T 989-2013
CJJ67-95风景园林图例图示标准1(doc 17页
CJJ67－95风景园林图例图示标准1(doc 17页)
中华人民共和国行业标准 风景园林图例图示标准 standard for Graphic of Landscape Architecture CJJ 67－95 条文说明 主编单位：同济大学建筑城市规划学院 前言 根据原城乡建设环境保护部（87）城科字第276号文的要求，由同济大学建筑城市规划学院主编，上海市园林设计院等单位参加共同编制的《风景园林图例图示标准》（CJJ 67－95），经建设部1995年7月25日，以建标[1995]427号文批准，业已发布。 为便于广大设计、施工、科研、学校等单位的有关人员在使用本规范时能正确理解和执行条文规定，《风景园林图例图示标准》编制组按章、节、条顺序，编制了本规范的条文说明，供国内使用者参考。在使用中如发现本条文说明有欠妥之处，清将意见函寄同济大学建筑城市规划学院。
本条文说明由建设部标准定额研究所组织出版。 1 总则 1.0.1 风景园林图例图示是规划设计图的重要组成部分。我国在50年代，大多数参照苏联城市绿地规划、设计图。自1979年改革开放以来，随着风景园林事业的发展，出现了许多新的内容和项目，规划设计图例图示也浩繁纷呈，差异颇大，不够统一。为了使风景园林制图的常用图例图示规范化，达到统一，以提高绘制风景园林规划设计图的质量和效率，适应当今信息时代的要求，特制定本标准。 1.0.2 本标准在研究了建国以来风景园林图例图示的基础上，将其系统化，适用于风景名胜区与城市绿地系统规划图、园林绿地规划设计图、树木形态的表达，包括枝干与树冠的立面图示。 1.0.3 风景园林规划设计内容非常丰富，而且在不断更新充实，本标准所制定的图例图示不可能包罗万象，只能是常见的、基本的图示图例，凡未规定的可依据以下原则和规律进行派生： （1）图例图示的形象应简明、清晰、美观。 （2）图例图示的形象应与代表性实物形态特征或国内外常用符号相一致，如地界、各种道路、管线等图例均以线型形象标识；用地类型图例则采取面状各种图形符号标识；风景名胜区中的景点均以圆形外框，内加该景点的代表性景物形态特征或国内外常用符号，前者如古
安全防护标准化图集
编制说明 为贯彻落实“安全第一、预防为主、综合治理”的方针，实现施工现场安全设施规范化、标准化，推动施工现场趋向于“本质安全”，全面提高安全生产管理水平，依据国家相关法律法规、标准规范，结合北京市各项管理制度及现场实际情况，编制了《北京市建设工程施工现场标准化图集标准化安全防护（一）》。 本图集主要内容：1.临边防护；2.电梯井防护；3.配电箱防护；4. 施工升降机（接料平台）防护门；5.钢筋加工棚；6.小型机械加工棚；7.集中充电柜； 8.脚手架。 一、《图集》编写原则及要求： 1、在满足遵守国家法律、法规、行业及地方规范、标准要求时，力求做到简单实用、便于维护、可周转、工具化。 2、充分考虑到项目成本，在符合国家规范要求的前提下确定了 1-3种实施方案，供项目选择。 3、图文并茂，突出细部节点，便于操作实施。 二、《图集》使用要求： 1、本图集作为本市建设工程施工现场最低强制标准使用，各单位结合实际情况遵照执行。施工现场确实不具备使用条件的，市、区住房城乡建设委应酌情考虑。 2、图集所选用防护实施的材料必须满足刚度、厚度及侧向冲击力等规范要求。 3、本标准自2014年5月1日起执行。 三、编制依据： 《中华人民共和国安全生产法》 《建筑施工安全检查标准》JGJ59-2011 《建筑施工高处作业安全技术规范》JGJ80-91 《建筑机械使用安全技术规程》JGJ33-2001 《建筑施工工具式脚手架安全技术规范》JGJ202-2010 《建筑施工扣件式脚手架安全技术规范》JGJ130-2011 《施工现场临时用电安全技术规范》JGJ46-2005 《施工现场临时建筑物技术规范》JGJ/T188-2009 《建筑施工现场环境与卫生标准》JGJ/146-2004 《建设工程施工现场消防安全技术规范》GB50720-2011等 本《图集》由北京市住房和城乡建设委员会负责修订解释，执行过程中如有意见或建议，请反馈给北京市住房和城乡建设委员会施工安全管理处。主 编单位：北京市住房和城乡建设委员会 参编单位：中国建筑第八工程局有限公司（北京） 中国建筑第一工程局（集团）有限公司 编写人员：魏吉祥、吴建、杨宏选、杨振县、陈燕鹏、王静宇、董海亮、赵忠华、高文进、于剑、李超等。
施工现场安全防护标准化图集(终版)-20170303
3
编制说明 一、为提高公司安全生产文明施工整体管理水平，在借鉴学习整理了公司内外部施工现场安全防护、临建设 施标准化管理经验的基础上，将施工现场涉及到的安全防护标准、知识进行整合，并统一化、规范化、标准化，编制了《施工现场安全防护标准化图集》，可以增强公司内部凝聚力和对外传播力，使公司的整体形象得到统一与提升。 二、本图集作为内部资料，全体员工都应维护属于自己公司的知识产权，认真执行，严格管理，不得向无关 人员提供。在任何时间、场合使用，必须严格按照本手册规定的各项规范执行。 三、本图集分十部分：第一部分：现场图牌；第二部分：“三宝”、“四口”、“五临边”防护；第三部分：工 具式装配防护设施；第四部分：机械设备防护设施；第五部分：脚手架、操作平台；第六部分：消防设施；第七部分：现场临电防护；第八部分：大型模板施工；第九部分：其它作业防护。 四、该图集自发布之日起，公司各成员单位应严格执行本图集所规定的各项规范，不得随意更改，以保证公 司形象的规范和统一，避免产生误导。 五、本手册由公司安全环保健康部编制并负责解释，自颁布之日起实施。
目录 编制依据 (1) 法律 (1) 法规 (1) 国家主管部门规章、规范性文件 (1) 国家、行业标准 (2) 第一部分现场图牌 (3) 禁止标志 (4) 警告标志 (5) 指令标志 (6) 提示标志 (7) 现场常用标识样式 (8) 警告标识 (9) 禁止、提示标识 (10) 风险提示牌 (11) 安全警示镜 (12) 安全信息宣传栏 (13) 安全通道标识 (14) 危险源公示牌 (15) 危险性较大工程安全责任公示牌 (16) 1
风景园林图例图示标准
风景园林图例图示标准 １总则 1.0.1 为了统一风景园林制图的常用图例图示，适应风景园林的建设发展，制定本标准。 1.0.2本标准适用于绘制风景名胜区、城市绿地系统的 规划图及园林绿地规划和设计图。 1.0.3未规定的图例图示，宜根据本标准的原则和所列图例的规律性进行派生，图例图示的形象应以简 明、清晰、美观为原则。 1.0.4图例图示的尺度应根据图纸的比例、设计的深度和图面效果去定。 1.0.5图例 图示可进一步用字母、数字、文字等加以补充。 1.0.6风景园林制图应符合本标准外，尚应符合国家现行有关标准的规定。 2风景名胜区与城市绿地系统规划图例 2.1地界 序号 名 称 图 例 说 明 2.1.1 风景名 胜区（国家公园）、自然保护区等界 2.1.2 景区、 功能分区界 2.1.3 外围保 护地带界 2.1.4 绿地界 用中实 线表示 序号 名 称 图 例 说 明 2.2.1 景点 各级景 点依圆的大小相区别； 左图为 现状景点，右图为规划景点。 2.2.2 古建筑 2.2.2～2.2.29所列图例宜供宏观规划时用，其不反映实际地形及形态。需区分现状与规划时，可用单线 圆表示现状景点、景物， 双线表示规划景点、景物。 2.2.3 塔 2.2.4 建 筑（佛教、 道教、基督 教……） 2.2.5 牌坊、 牌楼 2.2.6 桥
2.2.8 墓、墓园 2.2.9 文化遗址 2.2.10 摩崖石刻 2.2.11 古井 2.2.12 山岳 2.2.13 孤峰 2.2.14 群峰 2.2.15 岩洞也可表示地下人工景点2.2.16 峡谷 2.2.17 奇石、礁石 2.2.18 陡崖 2.2.19 瀑布 2.2.20 泉 2.2.21 温泉 2.2.22 湖泊 2.2.23 海滩溪滩也可用此图例 2.2.24 古树名木 2.2.25 森林 2.2.26 公园
风景园林图例图示标准

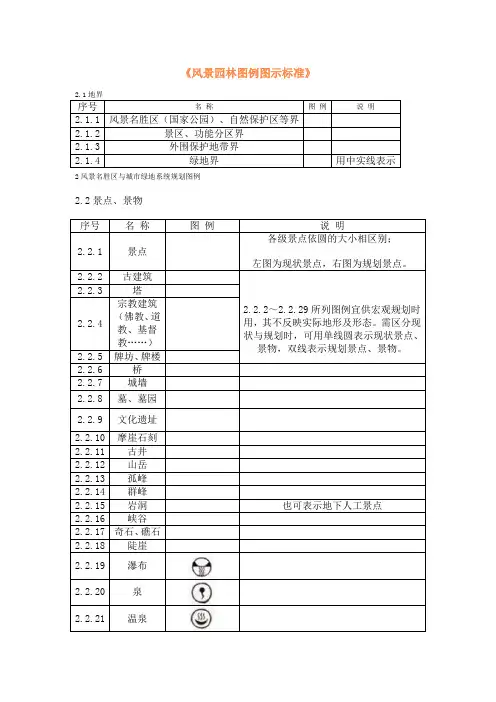

《风景园林图例图示标准》 2.1地界 序号 名 称 图 例 说 明 2.1.1 风景名胜区（国家公园）、自然保护区等界 2.1.2 景区、功能分区界 2.1.3 外围保护地带界 2.1.4 绿地界 用中实线表示 2风景名胜区与城市绿地系统规划图例 2.2景点、景物 序号 名 称 图 例 说 明 2.2.1 景点 各级景点依圆的大小相区别； 左图为现状景点，右图为规划景点。 2.2.2 古建筑 2.2.2～2.2.29所列图例宜供宏观规划时用，其不反映实际地形及形态。需区分现状与规划时，可用单线圆表示现状景点、景物，双线表示规划景点、景物。 2.2.3 塔 2.2.4 宗教建筑（佛教、道教、基督教……） 2.2.5 牌坊、牌楼 2.2.6 桥 2.2.7 城墙 2.2.8 墓、墓园 2.2.9 文化遗址 2.2.10 摩崖石刻 2.2.11 古井 2.2.12 山岳 2.2.13 孤峰 2.2.14 群峰 2.2.15 岩洞 也可表示地下人工景点 2.2.16 峡谷 2.2.17 奇石、礁石 2.2.18 陡崖 2.2.19 瀑布 2.2.20 泉 2.2.21 温泉
2.2.22 湖泊 2.2.23 海滩 溪滩也可用此图例 2.2.24 古树名木 2.2.25 森林 2.2.26 公园 2.2.27 动物园 2.2.28 植物园 2.2.29 烈士陵园 2风景名胜区与城市绿地系统规划图例 2.3服务设施 序号 名 称 图 例 说 明 2.3.1 综合服务设 施点 各级服务设施可依方形大小相区别。左图为现 状设施，右图为规划设施。 2.3.2 公共汽车站 2.3.2～2.3.23所列图例宜供宏观规划时用，其不反映实际地形及形态。需区分现状与规划时，可用单线方框表示现状设施，双线方框表示规 划设施。 2.3.3 火车站 2.3.4 飞机场 2.3.5 码头、港口 2.3.6 缆车站 2.3.7 停车场 室内停车场外框用虚线表示 2.3.8 加油站 2.3.9 医疗设施点
《风景园林图例图示标准》
《风景园林图例图示标准》 关于发布行业标准《风景园林图例图示标准》的通知 建标[1995]427号 各省、自治区、直辖市建委(建设厅)，计划单列市建委，国务院有关部门: 根据原城乡建设环境保护部(87)城科字第276号文的要求，由同济大学建筑城市规划学院主编的《风景园林图例图示标准》，业经审查，现批准为行业标准，编号CJJ-67-95,自1996年3月1日起施行。 本标准由建设部城镇建设标准技术归口单位建设部城市建设研究院归口管理，其具体解释工作由同济大学建筑城市规划学院负责。 本标准由建设部标准定额研究所出版。 中华人民共和国建设部 1995年7月25日总则 1.0.1为了统一风景园林制图的常用图例图示，适应风景园林的建设发展，制定本标准。 1.0.2本标准适用于绘制风景名胜区、城市绿地系统的规划图及园林绿地规划和设计图。 1.0.3未规定的图例图示，宜根据本标准的原则和所列图例的规律性进行派生，图例图示的形象应以简明、清晰、美观为原则。 1.0.4图例图示的尺度应根据图纸的比例、设计的深度和图面效果去定。 1.0.5图例图示可进一步用字母、数字、文字等加以补充。 1.0.6风景园林制图应符合本标准外，尚应符合国家现行有关标准的规定。 2风景名胜区与城市绿地系统规划图例 2.1地界
序号名称图例说明 2.1.1 风景名胜区(国家公园)、 自然保护区等界 2.1.2 景区、功能分区界 2.1.3 外围保护地带界 2.1.4 绿地界用中实 线表示 2风景名胜区与城市绿地系统规划图例 2.2景点、景物 序号名称图例说明 2.2.1 景点各级景点依圆的大小相区 别; 左图为现状景点，右图为 规划景点。 2.2.2 古建筑 2.2.2,2.2.29所列图例 宜供宏观规划时用，其不2.2.3 塔反映实际地形及形态。需 区分现状与规划时，可用 单线圆表示现状景点、景2.2.4 宗教建筑 (佛教、物，双线表示规划景点、道教、基 景物。督 教……) 2.2.5 牌坊、牌 楼
园林景观常用规范汇总
园林景观常用规汇总 一、规划设计类： 《城市居住区规划设计规》GB 50180—93（2002年版） 《公园设计规》CJJ 48－92 《风景名胜区规划规》GB50298-1999 《城市道路绿化规划与设计规》CJJ 75-97 《城市用地竖向规划规》GJJ 83-99 《城市绿地设计规》GB50420－2007 《无障碍设计规》GB 50763—2012 《城市道路和建筑物无障碍设计规》JGJ 50－2001 《城市绿地分类标准》CJJT85-2002 《公路环境保护设计规》JTG B04-2010 《石油化工厂区绿化设计规》SH3008-2000 《森林公园总体设计规》LY/T5132—95 《居住区环境景观设计导则》(2006正式版) 《城市湿地公园规划设计导则》（试行） 《屋顶绿化规》DB11/T 281—2005 市地方标准 《城市绿地系统规划编制纲要（试行）》（建城〔2002〕240号文）《城市绿线管理办法》（建设部2002.11.01实施） 二、建筑类：
《民用建筑设计通则》GB 50352－2005 《住宅建筑规》GB 50368－2005 《园林园建工程规》 《园林古建工程技术操作规程》 三、消防类： 《小区消防车道设计规》 《建筑设计防火规》GB50016—2006 《高层民用建筑设计防火规》GB 50045－95（2005年版） 三、绿化类： 《园林绿化工程施工及验收规》CJJA3 82-2012 《城市绿化条例》（国务院1992.08.01实施） 《城市园林绿化企业资质标准》（建城[1995]383号） 《城市古树名木保护管理办法》（中华人民国建设部城[2000]192号）《城市绿化和园林绿地用植物材料》CJ/T 24—1999 四、其他类： 《景观施工图绘图规》(施工图分册) 《风景园林图例图示标准》CJJ-67-95 《园林绿化工程竣工图编制规》DB11/T 989-2013 《园林绿化工程工程量计算规》GB 50858-2013
风景园林图例图示标准
风景园林图例图示标准 1总则 1.0.1为了统一风景园林制图的常用图例图示，适应风景园林的建设发展，制定本标准。 1.0.2本标准适用于绘制风景名胜区、城市绿地系统的规划图及园林绿地规划和设计图。 1.0.3未规定的图例图示，宜根据本标准的原则和所列图例的规律性进行派生，图例图示的形象应以简明、清晰、美观为原则。 1.0.4图例图示的尺度应根据图纸的比例、设计的深度和图面效果去定。 1.0.5图例图示可进一步用字母、数字、文字等加以补充。 1.0.6风景园林制图应符合本标准外，尚应符合国家现行有关标准的规定。 2风景名胜区与城市绿地系统规划图例 序号名称图例说明] 2.1.1风景名胜区（国家公园）、自然保护区等界 2.1.2景区、功能分区界 2.1.3外围保护地带界 2.1.4绿地界用中实线表示 2.1地界 2.2景点、景物 亭号 景点各级景点依圆的大小相区别；左图为现状景点，右图为规划景点。 古建筑 .2.4 宗教建筑（佛 教、道教、基督 教……） 2.2.2?2.2.29所列图例宜供宏观规划时用，其不反映实际 地形及形态。需区分现状与规划时，可用单线圆表示现状景 点、景物，双线表示规划景点、 景物。 牌坊、牌楼 .2.6 桥
2.2.27动物园 2.2.28植物园?2.2.29烈士陵园) 2.3服务设施 序号2.3.1 名称 综合服务设施 占 八、、 2.3.2 公共汽车站 2.3.3 2.3.3 火车站 2.3.4 2.3.4 飞机场2.3.5 码头、港口2.3.6 缆车站2.3.7 停车场2.3.8 加油站2.3.9 医疗设施点2.3.10 公共厕所2.3.11 文化娱乐点2.3.12 旅游宾馆2.3.13 2.3.14 疗养院 各级服务设施可依方形大小相区别。左图为现状设施，右图为规划 设施。 bld P L . J ffi 度假村、休养所2.3.2?2.3.23所列图例宜供宏观规划时用，其不反映实际地形及形态。需区分现状与规划时，可用单线方框表示现状设施，双线方框表示规划设施。 室内停车场外框用虚线表示
安全防护标准化图集(1)
目录 第一章现场布置及图牌（施工现场安全标识、标牌、标语） (1) 第一节安全理念牌 (1) 第二节安全标志牌 (2) 第三节安全提示牌 (2) 第四节危险源提示卡 ··························································································································································错误！未定义书签。 第五节设备状态牌 ·····························································································································································错误！未定义书签。 第六节危险性较大工程安全责任公示牌 ··································································································································错误！未定义书签。第二章架设（脚手架作业）···················································································································································错误！未定义书签。 第一节外防护脚手架 ··························································································································································错误！未定义书签。 第二节安全通道防护棚 ·······················································································································································错误！未定义书签。 第三节马道（上人斜道） ····················································································································································错误！未定义书签。 第四节移动式操作平台 ·······················································································································································错误！未定义书签。第三章模板工程··································································································································································错误！未定义书签。 第一节大模板堆放 ·····························································································································································错误！未定义书签。 第二节高大模板支撑体系搭设要求 ········································································································································错误！未定义书签。第四章洞口防护··································································································································································错误！未定义书签。 第一节预留洞口防护 ····························································································································································错误！未定义书签。 第二节电梯井口防护 ··························································································································································错误！未定义书签。 第三节坑井口防护 ·····························································································································································错误！未定义书签。 第四节安全通道口防护 ·······················································································································································错误！未定义书签。第五章临边防护··································································································································································错误！未定义书签。 第一节基坑边防护 ·····························································································································································错误！未定义书签。 第二节楼层边、阳台边防护 ·················································································································································错误！未定义书签。 第三节屋面边防护 ·····························································································································································错误！未定义书签。
建筑与景观设计规范与参考文本必读
建筑与景观设计规范与参考文本必读 《中华人民共和国城市规划法》（1989年） 《城市规划编制办法实施细则》（建设部建设规范(1995)333号文发 布） 《城市绿化条例》中华人民共和国国务院令第100号 《苗木采购规范》 《种植规范》 《养护规范》 《城镇规划绿化计划及环境卫生规范》 国家和行业现行的施工及验收规范和相关法规、规范、标准 GB 50180 城市居住区规划设计规范 GB50420 城市绿地设计规范 CJJ 48 公园设计规范 《关于加强城市绿地系统建设提高城市防灾避险能力的意见》（建城 〔2008〕171号文） 《城市绿化工程施工及验收规范》（建标[1999]46号）《城市道路绿化规划与设计规范》（CJJ 75-97） 《风景园林图例图示标准》（CJJ67-95） 《园林基本术语标准》（CJJ/T91-2002 J217-2002） 《国家园林城市标准》（国家建设部2005.3） 居住区环境景观设计导则
全国民用建筑工程设计技术措施-规划 建筑与景观设计基本规范 一、图纸内容要求 （一）图纸排列顺序 为了使设计师能够较好地向甲方表达其设计意图，又使施工者有较完整的施工依据，减少施工中的变更、拆改项目，提高有效工作时间，因此要求设计师必须图纸齐全，排列有序（按以下顺序排列）。 ⑴封面（按设计院统一制作的模板打印） ⑵目录（按设计院统一制作的模板打印） ⑶工程概况 ⑷设计说明 ⑸装饰工程项目表（按设计院统一制作的模板打印） ⑹施工图纸（总平面图、总天花平面图、平面、天花、立面、大样详图等） （二）图纸的内容要求 利用正投影原理所绘制的平面、立面、剖面图是设计师的设计意图与其现场施工交流的语言。设计师要将自己的设计意图充分的表达给客户及施工人员，设计师就必须掌握设计的图纸规范；正投影制图要求使用专业的绘图软件工具，在图纸上作的线条必须粗细均匀、光滑整洁、交接清楚。因为这类图纸是以明确的线条，描绘建筑内部或者外部装饰空间的形体轮廓线来表达设计意图的，所以严格的线条绘制和严格的制图规范是它的主要特征。 1. 封面（按设计院统一制作的模板打印） 2. 图纸目录 图纸目录必须标有正投影图的图号、图名及备注。图名是按图纸编排顺序，从第一页施工图开始编号。 3. 工程概况 工程概况内容应反映出建筑工地的大体格局、工程地址、设计部门、工艺级别、设计风格等。 4. 设计说明 5. 装饰工程项目表 必须标明装饰工程涉及的每个空间的顶面、墙面、地面、家具、踢脚、门窗、及套和装饰工程的外部装饰的材质、品牌、规格、颜色，以便甲方及观者对装饰工程的主材及建议的色彩、配饰思路更清晰。 6. 施工图纸： （1）平面布置图 A. 平面图应在建筑物的门、窗洞口处，水平剖切俯视。图内应包括剖切面及投影方向可见的构造。 B. 平面图须注清立面标识、房间名称、地面材料（包括材料尺寸、规格，边长≥450的材料应画准排砖位置）、主要家具及家电平面布置图（电视、冰箱、洗衣机、空调等）。 （2）天花平面图 A. 天花平面图为实际施工后的镜像。 B. 必须标有天花的细部尺寸、[wiki]标高[/wiki]及所使用的材料名称。 C. 要在图上标明灯具的位置，并标明灯的名称或灯具图例。 D. 木做及复杂造型顶或其他复杂造型，应有剖切图，并标明剖切位置。 （3）立面图 A. 各种立面图应按正投影原理所绘制。 B. 立面图应包括投影方向可见的建筑、家具、家电等的外轮廓线和构造图、墙面做法、材料做法及细部尺寸。
园林制图与识图课程标准
《园林工程制图与识图》课程标准 编者：园林技术教研室 审核人： 课程负责人： 系主任： 编制单位：辽宁林业职业技术学院 编制日期：2012.08.24 辽宁林业职业技术学院
《高尔夫技术》专业 《园林工程制图与识图》课程标准 课程编号： 适用专业：高尔夫技术专业（三年制） 课程类别：专业基础课 修课方式：必修 授课学期：2 教学时数：80 总学分数：5 1、课程定位和设计思路 1—1课程定位 本课程是高职高专高尔夫技术专业的一门专业基础课程和专业必修课程。共80学时，5学分。后续课程有《植物景观设计》、《园林工程施工》。 本课程所对应的岗位是设计员和施工员，学习本课程的目的是使学生通过本课程的学习培训能够掌握园林工程制图与识图的基本知识，掌握《风景园林图例图示标准》CJJ 67－95中相关行业标准，识读园林设计总平面图、植物种植图、竖向设计图、园林施工图，并熟练应用CAD软件独立绘制以上图纸。 1—2设计思路 根据设计员、施工员工作岗位的需要确定本课程；依据园林植物景观设计员和园林工程施工员的典型工作任务所要求的关于本课程的职业素质设置课程项目（详见课程项目设计表），根据图纸间的相互联系与知识的递进关系，安排教学实施项目。把图纸作品（成果）的评审结果作为课程考核成绩。 在课程的教学实施工程中，教师以公司项目经理的身份安排和指导工作，学生以设计员或施工员的身份完成工作任务，融入企业要素。 采用课上与课后双项目并行的方式，课上项目以江南高尔夫球场会馆区、球场区绿地设计与施工工程为载体，课后并行项目美岭高尔夫球场会馆区、球场区绿地设计与施工工程为载体，最终完成设计与施工整套图纸。在完成项目的过程中，使学生达到课程所要求的知识目标、能力目标、素质目标。
安全防护标准化图集
安全防护标准化图集 一、洞口防护 1、预留洞口安全防护 1、1边长小于0、5m的洞口、未安装预制构件时的洞口以及临时形成的洞口，必须用坚实的盖板盖住洞口。盖板须保持四周搁置均衡，并应有固定其位置的措施。图解一： 1、2边长为0、5m- 1、5m的洞口，设置以扣件扣接钢管而成的网格，并在其上满铺竹胶板或脚手板固定牢靠。对于混凝土后浇形成的洞口，利用预留的钢筋构成防护网，在其上满铺脚手板或竹胶板。结构施工中的伸缩缝处应加固定盖板防护。图解二 1、3边长为 1、5m以上的洞口，四周搭设防护栏杆，上道栏杆离地 1、1- 1、2m，下道栏杆离地0、5-0、6m，立杆高度 1、3m，且杆件刷红白相间警示漆，底部设置挡脚板，或挂安全网，并挂“当心坠落”的警示标志。预留洞口防护1:100图解三 2、电梯井口安全防护 2、1电梯门洞处，应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。栅门高度不低于1200mm，竖向钢筋间距不大于150mm。 2、2电梯井内首层和首层以上每隔两层（不大于10m）支设一道水平安全网，网应封闭严密。网边与井壁周边间隙不得大于20mm，网底距下方物体（或横杆）不得小于3m。 2、3施工层应搭设操作平台，并满铺跳板。 2、4施工中，电梯井不得作为垂直运输通道和垃圾通道。 3、管道井口安全防护 3、1管道井口必须设置固定式防护门或设置两道防护栏杆，固定式防护门应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。栅门高度不低于1200mm，
竖向钢筋间距不大于150mm。 3、2管道井内首层和首层以上每隔两层（不大于10m）支设一道水平安全网，网应封闭严密。网边与井壁周边间隙不得大于20mm，网底距下方物体（或横杆）不得小于3m。 3、3施工层应搭设操作平台，并满铺跳板。 3、4施工中，管道井不得作为垂直运输通道和垃圾通道。 4、通道口安全防护 4、1建筑物出入口必须搭设宽于出入口的防护棚，棚顶应双层，交错、满铺不小于0、05m厚的脚手板，且棚顶立杆应高出顶棚0、6m，在顶棚超高部分两侧张挂密目式安全网，通道两侧用密目安全网封闭。 4、2多层建筑物通道长度不小于3m，高层不小于6m，防护棚高度不低于3m。 4、3物料提升机的进料口、外用电梯地面进料口以及其它需要搭设的位置应设置防护棚。 二、临边防护 1、基坑临边安全防护 1、1开挖槽、坑、沟深度超过2m的，必须在边沿处设立防护栏杆。基坑深度超过5m的，必须编制专项施工安全技术方案，经专家论证、审批后，方可由项目安全部门监督实施。 1、2基坑临边采用钢管防护时，防护栏杆的高度不低于 1、1m，基坑防护栏距坑边的距离大于0、5m。 1、3基坑临边采用钢板网做防护时，采用常规的菱形孔状的板网，分镀锌和涂塑两种。一般最普遍应用的钢板网的材质为低碳钢板，固定钢板网用∠15*30*3的角钢。2 楼层、阳台、平台临边安全防护 2、1凡坠落高度在2m以上（含2m）,临边无防护设施的楼层、阳台平台，必须设置临边防护设施。 2、2防护采用钢管扣件搭设，钢管横杆和栏杆柱均采用φ48*
铁路桥梁施工现场安全防护标准化图集
铁路桥梁施工现场安全防护标准化图集
前言 为进一步推进项目管理标准化工作，中建路桥组织有关单位编写了《铁路桥梁施工现场安全防护标准化图集》，（以下简称“图集”）。 本图集参照《铁路建设项目现场安全文明标志》（建技【2009】44号）和《铁路建设项目现场管理规范》（TB10441--2008 J928--2009 ）等书籍及中建CI规范要求，主要针对桥梁施工现场的安全防护，以现场图片为主，辅以文字说明，对于关键安全防护节点配注大样图，对图片进行图解说明。具有图文结合、重点突出、易懂实用的特点，本图集主要面向铁路工程项目管理人员培训和指导施工现场规范操作、强化安全防护，全面推行安全标准化作业，也适用其它类似项目作业，希望能够对广大管理、技术干部起到一定的借鉴、指导作用。 标准化管理是一个循序渐进的过程，由于编者水平有限，加之铁路工程技术不断发展，现行规范标准也将不断更新，不当之处在所难免，希望各单位在使用本图集过程中多提宝贵意见，以供今后修订，及时更新、补充、完善图集相应内容。 中建路桥建设公司
目录 1.总则 (1) 2.一般要求 (1) 3.桩基、基坑安全防护 (1) 3.1桩基泥浆池安全防护 (1) 3.1.1一般规定 (1) 3.1.2图例 (2) 3.2承台基坑防护 (2) 3.2.1一般规定 (2) 3.2.2图例 (3) 4.模板工程安全防护 (4) 4.1一般规定 (4) 4.2图例 (5) 5.脚手架作业防护 (6) 5.1一般规定 (6) 5.2图例 (7) 6.高处作业和临边防护 (10) 6.1一般规定 (10) 6.2图例 (11) 7.料具存放安全要求 (13) 7.1一般规定 (13) 7.2图例 (14)
(2020)风景园林图例图示标准
风景园林图例图示标准
关于发布行业标准《风景园林图例图示标准》的通知 建标[1995]427号 各省、自治区、直辖市建委（建设厅），计划单列市建委，国务院有关部门： 根据原城乡建设环境保护部（87）城科字第276号文的要求，由同济大学建筑城市规划学院主编的《风景园林图例图示标准》，业经审查，现批准为行业标准，编号CJJ-67-95,自1996年3月1日起施行。 本标准由建设部城镇建设标准技术归口单位建设部城市建设研究院归口管理，其具体解释工作由同济大学建筑城市规划学院负责。 本标准由建设部标准定额研究所出版。 中华人民共和国建设部 1995年7月25日总则 1.0.1为了统一风景园林制图的常用图例图示，适应风景园林的建设发展，制定本标准。 1.0.2本标准适用于绘制风景名胜区、城市绿地系统的规划图及园林绿地规划和设计图。
1.0.3未规定的图例图示，宜根据本标准的原则和所列图例的规律性进行派生，图例图示的形象应以简明、清晰、美观为原则。 1.0.4图例图示的尺度应根据图纸的比例、设计的深度和图面效果去定。 1.0.5图例图示可进一步用字母、数字、文字等加以补充。 1.0.6风景园林制图应符合本标准外，尚应符合国家现行有关标准的规定。 2风景名胜区与城市绿地系统规划图例 2.1地界 序号名称图例说明 2.1.1 风景名胜区（国家公园）、 自然保护区等界 2.1.2 景区、功能分区界 2.1.3 外围保护地带界 2.1.4 绿地界用中实 线表示 2风景名胜区与城市绿地系统规划图例
2.2景点、景物 序号 名 称 图 例 说 明 2.2.1 景点 各级景点依圆的大小 相区别； 左图为现状景点，右图 为规划景点。 2.2.2 古建筑 2.2.2～2.2.29所列图例宜供宏观规划时用， 其不反映实际地形及形态。需区分现状与规划时，可用单线圆表示现状景点、景物，双线表示规划景点、景物。 2.2.3 塔 2.2.4 宗教建筑（佛教、道教、基督教……） 2.2.5 牌坊、牌楼 2.2.6 桥 2.2.7 城墙

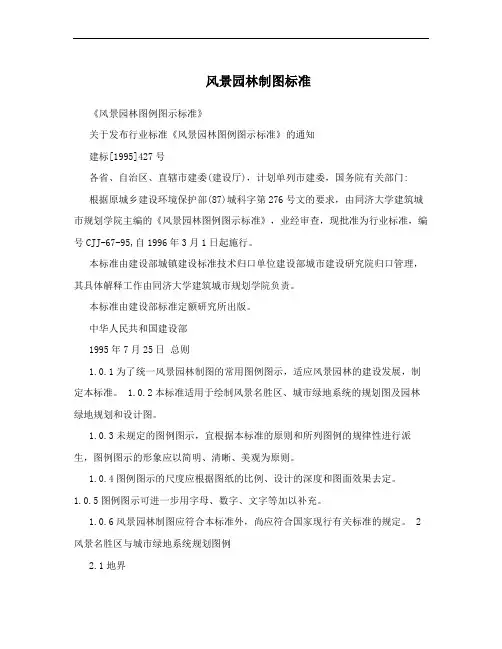

风景园林制图标准
