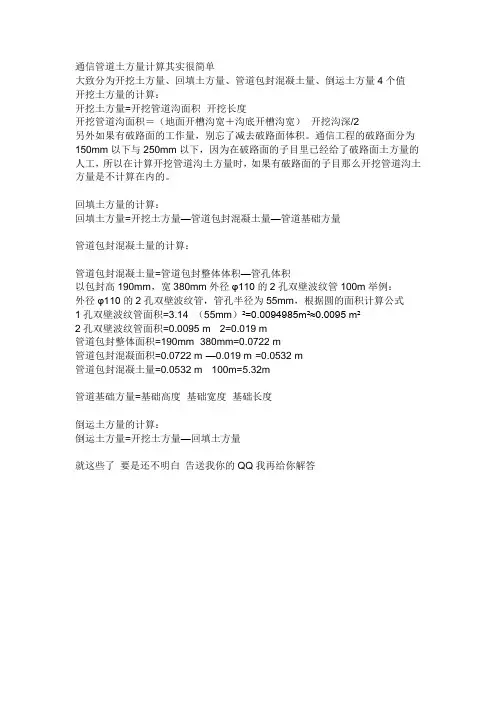

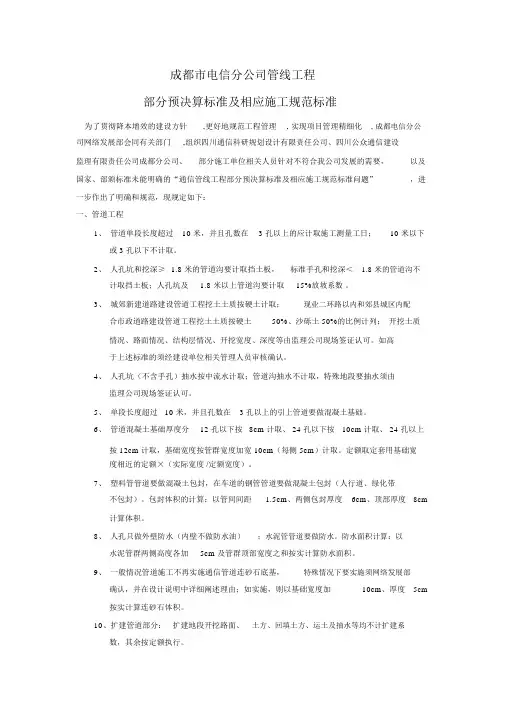

通信管道土方量及包封计算方式
通信管道土方量计算其实很简单
大致分为开挖土方量、回填土方量、管道包封混凝土量、倒运土方量4个值：
1、开挖土方量的计算：
开挖土方量=开挖管道沟面积×开挖长度
开挖管道沟面积＝（地面开槽沟宽＋沟底开槽沟宽）×开挖沟深/2
另外如果有破路面的工作量，别忘了减去破路面体积。通信工程的破路面分为150mm以下与250mm以下，因为在破路面的子目里已经给了破路面土方量的人工，所以在计算开挖管道沟土方量时，如果有破路面的子目那么开挖管道沟土方量是不计算在内的。
2、回填土方量的计算：
回填土方量=开挖土方量—管道包封混凝土量—管道基础方量
3、管道包封混凝土量的计算：
管道包封混凝土量=管道包封整体体积—管孔体积，以包封高190mm，宽380mm外径φ110的2孔双壁波纹管100m举例：
外径φ110的2孔双壁波纹管，管孔半径为55mm，根据圆的面积计算公式
1孔双壁波纹管面积=3.14×（55mm）2=0.0094985m2≈0.0095 m2
2孔双壁波纹管面积=0.0095 m2×2=0.019 m2
管道包封整体面积=190mm×380mm=0.0722 m2
管道包封混凝面积=0.0722 m2—0.019 m2=0.0532 m2
管道包封混凝土量=0.0532 m2×100m=5.32m3
4、管道基础方量=基础高度×基础宽度×基础长度
5、倒运土方量的计算：
倒运土方量=开挖土方量—回填土方量
就这些了要是还不明白告送我你的QQ我再给你解答
