轴承通用型号意义 滚动轴承：在支承负荷和彼此相对运动的零件间作滚动运动的轴承，它包括有滚道的零件和带或不带隔离或引导件的滚动体组。可用于承受径向、轴向或径向与轴向的联合负荷。 角接触轴承：球与套圈公称接触角大于0°，而小于90°的滚动轴承。 外球面轴承：有外球面和带锁紧件的宽内圈的向心滚动轴承。主要供简单的外壳使用。 直线运动轴承：两滚道在滚动方向上有相对直线运动的滚动轴承。 球轴承：滚动体是球的滚动轴承。 深沟球轴承：每个套圈均具有横截面大约为球的周长三分之一的连续沟型滚道的向心球轴承。 推力球轴承：滚动体是球的推力滚动轴承。 滚子轴承：滚动体是滚子的滚动轴承。 圆柱滚子轴承：滚动体是圆柱滚子的向心滚动轴承。 圆锥滚子轴承：滚动体是圆锥滚子的向心滚动轴承。 滚针轴承：滚动体是滚针的向心滚动轴承。 球面滚子轴承：滚动体是凸球面或凹面滚子的调心向心滚轴承。 有凸球面滚子的轴承，外圈有一球面形滚道；有凹面滚子的轴承，其内圈有一球面形滚道。 推力滚子轴承：滚动体是滚子的推力滚动轴承。 推力圆柱滚子轴承：滚动体是圆柱滚子的推力滚动轴承。推力圆锥滚子轴承：滚动体是圆锥滚子的推力滚动轴承。 推力滚针轴承：滚动体是滚针的推力滚动轴承。 推力球面滚子轴承：滚动体是凸球面或凹面滚子的调心推力滚动轴承。 有凸球面滚子的轴承座圈的滚道为球面形，有凹球面滚子的轴承轴圈的滚道为球面形。 带座轴承：向心轴承与座组合在一起的一种组件，在与轴承轴心线平行的支撑表面上有个安装螺钉的底板。 关节轴承：滑动接触表面为球面，主要适用于摆动运动、倾斜运动和旋转运动的球面滑动轴承。 组合轴承：一套轴承内同时由上述两种以上轴承结构形式组合而成的滚动轴承。如滚针和推力圆柱滚子组合轴承、滚针和推力球组合轴承、滚针和角接触球组合轴承等。 其他轴承：除上述以外的其他结构的滚动轴承。 1．基本代号进口轴承阿基本代号用来表明轴承的内径、直径系列、宽度系列和类型，一般最多为五位数，先分述如下： 1）轴承内径用基本代号右起第一、H位数字表示。对常用内径d=20～480mm的轴承内径一般为5的倍数，这两位数字表示轴承内径尺寸被5除得的商数，如04表示d＝20mm；12表示 d＝60mm等等。对于内径为10mm、12mm、15mm和17mm的轴承，内径代号依次为00、01、02和03。对于内径小于10mm和大于 500mm 轴承，内径表示方法另有规定，可参看 GB ／T272—93。 2）轴承的直径系列（即结构相同、内径相同的轴承在外径和宽度方面的变化系列）用基本代号右起第三位数字表示。例如，对于向心轴承和向心推力轴承，0、1 表示特轻系列；2表示轻系列；3表示中系列；4表示重系列。各系列之间的尺寸对比如下图所示。推力轴承除了用1表示特轻系列之外，其余与向心轴承的表示一致。 3）轴承的宽度系列（即结构、内径和直径系列都相同的轴承宽度方面的变化系列）用基本代号右起第四位数字表示。当宽度系图13－4直径系列的对比列为0系列（正常系列）时，对多数轴承在代号中可不标出宽度系列代号O，但对于调心滚子轴承和圆锥滚子轴承，
轴承型号含义对照表
轴承型号含义对照表, 轴承类型代号 进口轴承常用类型代号（指型号的开头的数字或者字母，比如6200，6开头就是深沟球轴承，NU,NJ为圆柱滚子轴承）： 调心球轴承—1; 调心滚子轴承—2； 圆锥滚子轴承—3； 推力球轴承—5 深沟球轴承—6； 角接触球轴承—7； 圆柱滚子轴承—N； 滚针轴承—NA; 如何去看懂一个轴承，6200轴承

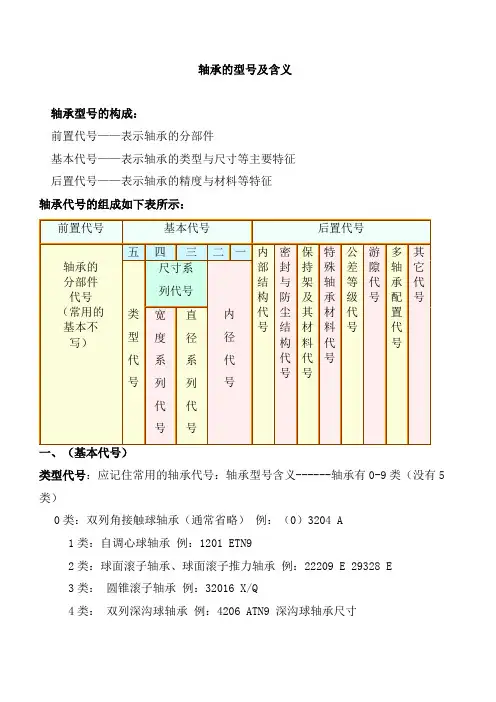

最右边两位数字表示轴承的公称内经尺寸当内径在20~480MM范围的时候，内径乘以五就是内径尺寸 10~17。 右起第三位是直径系列代号：直径系列代号有7，8，9，0，1，2，3，4，5等外径尺寸依次递增。 右起第四位是宽度系列代号，用8，0，1，2，3，4，5，6表示宽度尺寸递增。相同内径的同类轴承，外廓尺寸大（外径，宽度）则承载能力强。 轴承类型对照 轴承型号含义------轴承有0-9类（没有5类） 0类：双列角接触球轴承（通常省略）例：（0）3204 A 1类：自调心球轴承例：1201 ETN9 2类：球面滚子轴承、球面滚子推力轴承例：22209 E 29328 E 3类：圆锥滚子轴承例：32016 X/Q 4类：双列深沟球轴承例：4206 ATN9 深沟球轴承尺寸 5类：推力球轴承例：51100 6类：深沟球轴承例：6213-2Z 7类：角接触球轴承例：7305 BECBM 8类：圆柱滚子推力轴承例：81111 TN N类：圆柱滚子轴承第二个字母，有时候第三个字母，用来确定法兰结构，例如：NJ，NU，NUP; 双列或多列圆柱滚子轴承的型号总是以NN开头。 例：NU 2317 ECJ C类：CARB轴承C 2205 QJ类：四点接触球轴承例：QJ 217 MA。 轴承类型特点作用型号对照 双列角接触球轴承：能承受较大的径向和轴向联合负荷和力矩负荷，用于限制轴和外壳双向轴向位移的部件中。常见的双列角接触球轴承型号：3200ATN轴承、3203A-ZTN轴承、3205ATN轴承、3207ATN轴承等 推力滚子轴承：推力圆锥滚子轴承，推力圆柱滚子轴承用于承受轴向载荷为主的轴、径向联合载荷，但径向载荷不得超过轴向载荷的55% 。与其他推力滚子轴承相比，此种轴承摩擦因数较低，转速较高，并具有调心性能。常见的推力滚子轴承型号：81120轴承、81209 轴承、81217轴承等 圆锥滚子轴承：圆锥滚子轴承可以承受大的径向载荷和轴向载荷。由于圆锥滚子轴承只能传递单向轴向载荷，因此，为传递相反方向的轴向载荷就需要另一个与之对称安装的圆锥滚子轴承。常见圆锥滚子轴承型号：52375/52637轴承、30312JR轴承、H913849轴承等 深沟球轴承：深沟球轴承主要承受径向载荷，也可同时承受径向载荷和轴向载荷。当其仅承受径向载荷时，接触角为零。常见的深沟球轴承型号：6200轴承，6308轴承，6201轴承，6000轴承，6309轴承等深沟球
轴承分类型号及尺寸
一滚动轴承 1、滚动轴承的结构、分类及特点 结构 滚动轴承（以下简称轴承）一般由内圈、外圈、滚动体和保持架组成。（如图） 内圈与外圈之间装有若干个滚动体，由保持架使其保持一定的间隔避免相互接触和碰撞，从而进行圆滑的滚动。 轴承按照滚动体的列数，可以分为单列、双列和多列。 1）、内圈、外圈 内圈、外圈上滚动体滚动的部分称作滚道面。球轴承套圈的滚道面又称作沟道。 一般来说，内圈的内径、外圈的外径在安装时分别与轴和外壳有适当的配合。 推力轴承的内圈、外圈分别称作轴圈和座圈。 2）、滚动体 滚动体分为球和滚子两大类，滚子根据其形状又分为圆柱滚子、圆锥滚子、球面滚子和滚针。 3）、保持架 保持架将滚动体部分包围，使其在圆周方向保持一定的间隔。 保持架按工艺不同可分为冲压保持架、车制保持架、成形保持架和销式保持架。 按照材料不同可分为钢保持架、铜保持架、尼龙保持架及酚醛树脂保持架。 分类 轴承受负荷时作用于滚动面与滚动体之间的负荷方向与垂直于轴承中心线的平面内所形成的角度称作接触角，接触角小于45°主要承受径向负荷称为向心轴承，在45°~90°之间主要承受轴向负荷称为推力轴承，根据接触角和滚动体的不同，通用轴承分类如下： 深沟球轴承（单、双列） 向心球轴承角接触球轴承（单、双列） 四点接触球轴承 调心球轴承 向 心圆柱滚子轴承（单、双、四列） 轴向心滚子轴承圆锥滚子轴承（单、双、四列）滚承滚针轴承（单、双列） 动调心滚子轴承 轴 承推力球轴承推力球轴承（单、双列） 推力角接触球轴承（单、双向） 推 力推力圆柱滚子轴承 轴推力滚子轴承推力圆锥滚子轴承 承推力滚针轴承 推力调心滚子轴承 特点 1.3.1滚动轴承的优点 滚动轴承虽有许多类型和品种，并拥有各自固定的特征，但是，它们与滑动轴承相比较，却具有下述共同的优点： （1）、起动摩擦系数小，与动摩擦系数之差少。 （2）、国际性标准和规格统一，容易得到有互换性的产品。
常规深沟球轴承型号尺寸对照表
型号内径外径厚度型号内径外径厚度型号 内径外径厚度型号内径外径厚度型号 内径外径厚度60227 3.562331046333135691 1.55268113160339562441356344165692263681 1.5426044124625516563551966933846822526055145626619663662276944114683373606617662772276377269695513468449460771966288248638828969661556855115608822762992686399301069771756866135609924762001030963001035116988196687714560001026862011232106301123712699920668881656001122886202153511630215421369001022668991756002153296203174012630317471469011224668001019560031735106204204714630420521569021528768011221560042042126205255215630525621769031730768021524560052547126206306216630630721969042037968031726560063055136207357217630735802169052542968042032760073562146208408018630840902369063047968052537760084068156209458519630945100256907355510680630427600945751662105090206310501102769084062126807354776010508016621155100216311551202969094568126808405276011559018621260110226312601303169105072126809455876012609518621365120236313651403369115580136810506576013651001862147012524631470150356912608513681155729601470110206215751302563157516037691365901368126078106015751152062168014026631680170396914701001668136585106016801252262178515028631785180416915751051668147090106017851302262189016030631890190436916801101668157595106018901402462199517032631995200456917851201868168010010601995145246220100180346320100215476918901251868178511013602010015024622110519036632110522549691995130186818901151360211051602662221102003863221102405069201001402068199512013602211017028622412021540632412026055692110514520682010012513型号内径外径厚度型号内径外径厚度型号内径外径厚度型号内径外径厚度型号内径外径厚度671121MR5225 2.5R1-4 1.984 6.350 3.571160001028862200103014672242MR6226 2.5R1-5 2.3807.938 3.57116001122876220112321467336 2.5MR72273R133 2.380 4.762 2.38016002153286220215351467447 2.5MR82 2.58 2.5R144 3.175 2.380 2.77916003173586220317401667558 2.5MR63362R2-5 3.1757.938 3.5711600420428622042047186766103MR6336 2.5R2-6 3.1759.525 3.5711600525478622052552186777113MR8338 2.5R155 3.9677.938 3.175160063055962206306220678812 3.5MR83383R156 4.7627.938 3.175160073562962207357223679914 4.5MR9339 2.5R166 4.7629.525 3.175160084068962208408023670010154MR93394R168 6.3509.525 3.1751600945751062209458523670112184MR74472R188 6.35012.700 3.1751601050801062210509023670215214MR7447 2.5R18107.93812.700 3.967629001022763000102612670317234MR84482R2 3.1759.525 3.967628001019663001122812670420274MR84483R2A 3.17512.700 4.366638001019763002153213670525324MR1044103R3 4.76212.700 4.978638011221763003173514670630374MR1044104R3A 4.76215.875 4.978638021524763004204216670735445MR85582R4 6.35015.875 4.978638031726763005254716670840506MR8558 2.5R4A 6.35019.0507.412620001030963006305519670945556MR9559 2.5R69.52522.2257.4126200112281063007356224671050626MR95593R812.70028.5757.93860/2222441263008406821671155687MR1055103R1015.87534.9258.73162/2222501462300103517MR1177113MR1055104R1219.05041.27511.11363/2222561662301123717MR1377134MR1155114R1422.22547.62512.70060/2828521262302154217MR128812 2.5MR106610 2.5R1625.40050.80012.70062/2828581662303174719MR128812 3.5MR1066103R1828.57553.97512.70063/2828681862304205221MR148814 3.5MR1266123R2031.75057.15012.70060/3232581362305256224MR1488144MR1266124R2234.92563.50014.28862/3232651762306307227MR137 713 3 MR117 711 2.5 R24 38.10063.500 14.288 63/32 327520 62307 358031 633系列691系列681系列附： 常规深沟球轴承尺寸对照表(供参考) 671系列MR系列 R型英制系列薄壁系列 加厚系列 602系列623系列
轴承规格表大全
轴承尺寸大全 深沟球轴承尺寸表：深沟球轴承（10≤d＜35） 主要尺寸(mm) 额定负荷 (N) 极限转速 *1000(rpm) 止动环槽尺寸 (mm) 止动环尺寸 (mm) 轴承型号 内径d 外 径 D 宽 度 B 倒角 r(最 小) 动负 荷 Cr(N) 静负荷 Cor(N) 脂润 滑 油润 滑 a (最 大) b (最 小) D1 (最 大) r0 (最 大) rN (最 小) D2 (最 大) f (最 大) 开放 型 防尘盖 型 密封圈 型 带 止 动 环 槽 带 止 动 环 10 19 5 0.3 1720 840 34 40 - - - - - - - 6800 6800ZZ 2RZ 2RS - - 22 6 0.3 2700 1270 32 38 1.05 0.8 20.8 0.2 0.2 24.8 0.7 6900 6900ZZ 2RZ 2RS N NR 26 8 0.3 4550 1970 30 36 1.35 0.87 24.5 0.2 0.3 28.7 0.84 6000 6000ZZ 2RZ 2RS N NR 30 9 0.6 5100 2390 24 30 2.06 1.35 28.17 0.4 0.5 34.7 1.12 6200 6200ZZ 2RZ 2RS N NR 35 11 0.6 8100 3450 22 26 2.06 1.35 33.17 0.4 0.5 39.7 1.12 6300 6300ZZ 2RZ 2RS N NR 12 21 5 0.3 1920 1040 32 38 - - - - - - - 6801 6801ZZ 2RZ 2RS - - 24 6 0.3 2890 1460 30 36 1.05 0.8 22.8 0.2 0.2 26.8 0.7 6901 6901ZZ 2RZ 2RS N NR 28 7 0.3 5100 2370 28 32 - - - - - - - 16001 - - - - - 28 8 0.3 5100 2370 28 32 1.35 0.87 26.5 0.2 0.3 30.7 0.84 6001 6001ZZ 2RZ 2RS N NR 32 10 0.6 6800 3050 22 28 2.06 1.35 30.15 0.4 0.5 36.7 1.12 6201 6201ZZ 2RZ 2RS N NR 37 12 1 9700 4200 20 24 2.06 1.35 34.77 0.4 41.3 1.12 6301 6301ZZ 2RZ 2RS N NR 15 24 5 0.3 2070 1260 28 34 - - - - - - - 6802 6802ZZ 2RZ 2RS - - 28 7 0.3 4350 2260 26 30 1.3 0.95 26.7 0.25 0.3 30.8 0.85 6902 6902ZZ 2RZ 2RS N NR 32 8 0.3 5600 2830 24 28 - - - - - - - 16002 - - - - - 32 9 0.3 5600 2830 24 28 2.06 1.35 30.15 0.4 0.3 36.7 1.12 6002 6002ZZ 2RZ 2RS N NR 35 11 0.6 7650 3750 20 24 2.06 1.35 33.17 0.4 0.5 39.7 1.12 6202 6202ZZ 2RZ 2RS N NR 42 13 1 11400 5450 17 20 2.06 1.35 39.79 0.4 0.5 46.3 1.12 6302 6302ZZ 2RZ 2RS N NR 17 26 5 0.3 2630 1570 26 30 - - - - - - - 6803 6803ZZ 2RZ 2RS - - 30 7 0.3 4600 2550 24 28 1.3 0.95 28.7 0.25 0.3 32.8 0.85 6903 6903ZZ 2RZ 2RS N NR 35 8 0.3 6000 3250 22 26 - - - - - - - 16003 - - - - -
平面推力球轴承
平面推力球轴承 轴承型号外形尺寸(mm)dimension 重量 Weight(kg) ITEMS d D H 51100102490.0193 51101122690.0214 51102152890.0243 51103173090.0253 511042035100.038 511052542110.056 511063047110.066 511073552120.083 511084060130.12 511094565140.15 511105070140.16 511115578160.24 511126085170.29 511136590180.324 511147095180.36 5111575100190.392 5111680105190.433 5111785110190.46 5111890120220.655 5112010013525 1.0 5112211014525 1.08 5112412015525 1.2 5112613017031 1.85 5113015019031 2.20 5113216020031 2.35 5113417021534 3.30 轴承型号外形尺寸(mm)dimension 重量 Weight (kg) Items d D H 512001026110.0293 512011228110.0324 512021532120.0444 512031735120.0506 512042040140.0733 512052547150.109
512063052160.138 512073562180.22 51208406190.27 512094573200.32 512105078220.39 512115590250.619 512126095260.69 5121365100270.75 5121470105270.79 5121575110270.815 5121680115280.925 512178512531 1.3 512189013535 1.77 5122010015038 2.4 5122211016038 2.6 5122412017039 2.9 5122613019045 4.32 5122814020046 4.6 5123015021550 6.10 5123216022551 6.55 513042047180.150 513052552180.171 513063060210.265 513073568240.378 513084078260.55 513094585280.69 513105095311 513115510535 1.34 513126011035 1.43 513136511536 1.57 513147012540 1.95 513157513544 2.7 513168014044 2.8 513178515049 3.7 513189015550 3.9 5132010017055 5.1 51322110190637.85 513241202107011.00 513261302257513.00 514063070280.50
