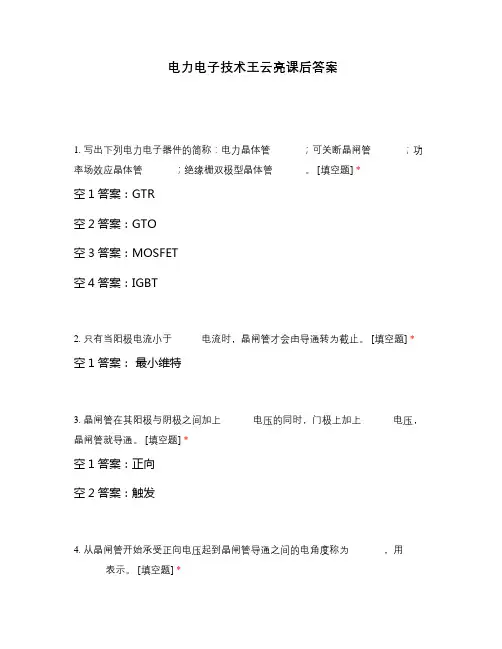

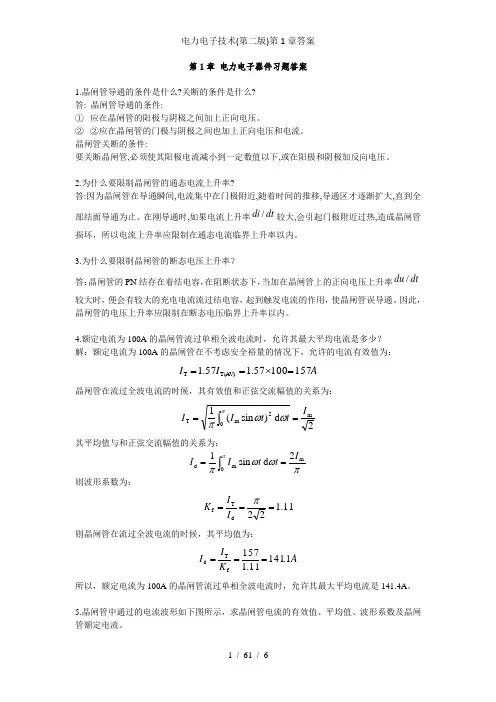

电力电子技术_第二版_王云亮_课后答案[1-6章].khda

电力电子技术课后习题全部答案解析

电力电子技术 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。 2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。 2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。解：a) I d1= Im 2717 .0 )1 2 2 ( 2 Im ) ( sin Im 2 1 4 ≈ + = ?π ω π π π t I1= Im 4767 .0 2 1 4 3 2 Im ) ( ) sin (Im 2 1 4 2≈ + = ?π ? π π π wt d t b) I d2= Im 5434 .0 )1 2 2 ( 2 Im ) ( sin Im 1 4 = + = ?wt d t π π ? π I2= Im 6741 .0 2 1 4 3 2 Im 2 ) ( ) sin (Im 1 4 2≈ + = ?π ? π π π wt d t

电力电子技术第二版张兴课后习题问题详解

一、简答题 2.1 晶闸管串入如图所示的电路，试分析开关闭合和关断时电压表的读数。题2.1图在晶闸管有触发脉冲的情况下，S开关闭合，电压表读数接近输入直流电压；当S开关断开时，由于电压表内阻很大，即使晶闸管有出发脉冲，但是流过晶闸管电流低于擎住电流，晶闸管关断，电压表读数近似为0（管子漏电流形成的电阻与电压表内阻的分压值）。 2.2 试说明电力电子器件和信息系统中的电子器件相比，有何不同。电力电子系统中的电子器件具有较大的耗散功率；通常工作在开关状态；需要专门的驱动电路来控制；需要缓冲和保护电路。 2.3 试比较电流驱动型和电压驱动型器件实现器件通断的原理。电流驱动型器件通过从控制极注入和抽出电流来实现器件的通断；电压驱动型器件通过在控制极上施加正向控制电压实现器件导通，通过撤除控制电压或施加反向控制电压使器件关断。 2.4 普通二极管从零偏置转为正向偏置时，会出现电压过冲，请解释原因。导致电压过冲的原因有两个：阻性机制和感性机制。阻性机制是指少数载流子注入的电导调制作用。电导调制使得有效电阻随正向电流的上升而下降，管压降随之降低，因此正向电压在到达峰值电压U FP 后转为下降，最后稳定在U F。感性机制是指电流随时间上升在器件内部电感上产生压降，d i/d t 越大，峰值电压U FP 越高。 2.5 试说明功率二极管为什么在正向电流较大时导通压降仍然很低，且在稳态导通时其管压降随电流的大小变化很小。若流过 PN 结的电流较小，二极管的电阻主要是低掺杂 N-区的欧姆电阻，阻值较高且为常数，因而其管压降随正向电流的上升而增加；当流过 PN 结的电流较大时，注入并积累在低掺杂 N-区的少子空穴浓度将增大，为了维持半导体电中性条件，其多子浓度也相应大幅度增加，导致其电阻率明显下降，即电导率大大增加，该现象称为电导调制效应。 2.6 比较肖特基二极管和普通二极管的反向恢复时间和通流能力。从减小反向过冲电压的角度出发，应选择恢复特性软的二极管还是恢复特性硬的二极管？肖特基二极管反向恢复时间比普通二极管短，通流能力比普通二极管小。从减少反向过冲电压的角度出发，应选择恢复特性软的二极管。

中原工学院“电力电子技术”电子教案

授课班级授课形式面授（加网络辅助）授课日期授课时数2，网络2 授课章节名称绪论第一章：电力电子器件 1．1：电力电子器件概述 1．2：不可控器件——电力二极管教学目的1．了解电力电子技术的基本概念、学科地位、基本内容和发展历史、应用范围和发展前景；理解本课程的任务与要求 2．熟悉电力电子器件的特征、发展以及分类 3．掌握PN结与电力二极管的工作原理和电力二极管的基本特征4．掌握电力二极管的主要参数 5．了解快速恢复二极管的基本特征教学重点 1．动态特性的关断特性和开通特性 2．电力二极管的主要参数教学难点1．器件的选取原则 2．主要静态、动态参数更新、补充删节内容补充内容：电力二极管的选取原则参考文献1．电力电子技术王云亮电子工业出版社 2．电力电子技术苏玉刚重庆大学出版社 3．电力电子技术基础应建平机械工业出版社使用教具课件，多媒体课外作业 42页习题习题1、习题2 课后体会

授课班级授课形式面授授课日期授课时数 2 授课章节名称第一章：电力电子器件1．3：半控型器件——晶闸管教学目的1．掌握晶闸管的结构与工作原理，PNPN四层三端结构 2．掌握晶闸管的基本特征，静态特性和门极伏安特性， 3．重点掌握动态特性的开通和关断过程 4．掌握晶闸管的主要参数：电压和电流定额、动态参数（di/dt , dv/dt）、门极参数 5．熟练掌握器件的选取原则，教学重点1．晶闸管的开通、关断条件 2．半控型器件晶闸管的选取原则（电流定额）：选取SCR电流额定值时，依有效值相等的原则选取。教学难点 1．半控型器件晶闸管的选取原则（电流定额） 2．半控型器件晶闸管的动态参数（di/dt , dv/dt）更新、补充删节内容补充内容：半控型器件晶闸管的选取原则删节内容：晶闸管的派生器件参考文献1．电力电子技术王云亮电子工业出版社 2．电力电子技术苏玉刚重庆大学出版社 3．电力电子技术基础应建平机械工业出版社使用教具课件，多媒体课外作业 42页习题习题3、习题4 课后体会

电力电子技术课后习题答案教学内容

电力电子技术课后习题答案2014

第一章电力电子器件 1.1 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。或者U AK >0且U GK>0 1.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。解：a) I d1= Im 2717 .0 )1 2 2 ( 2 Im ) ( sin Im 2 1 4 ≈ + = ?π ω π π π t I1= Im 4767 .0 2 1 4 3 2 Im ) ( ) sin (Im 2 1 4 2≈ + = ?π ? π π π wt d t b) I d2= Im 5434 .0 )1 2 2 ( 2 Im ) ( sin Im 1 4 = + = ?wt d t π π ? π I2= Im 6741 .0 2 1 4 3 2 Im 2 ) ( ) sin (Im 1 4 2≈ + = ?π ? π π π wt d t c) I d3= ?= 2 Im 4 1 ) ( Im 2 1π ω π t d I3= Im 2 1 ) ( Im 2 1 2 2= ?t dω π π 1.4.上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少? 解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知 a) I m1 35 . 329 4767 .0 ≈ ≈ I A, I d1≈0.2717I m1≈89.48A b) I m2 , 90 . 232 6741 .0 A I ≈ ≈ I d2A I m 56 . 126 5434 .0 2 ≈ ≈

电力电子技术简答题学霸整理

四种电力变换:①交流变直流（AC—DC）、②直流变交流（DC—AC）、③直流变直流（DC—DC）、④交流变交流（AC—AC）。晶闸管的导通条件：晶闸管承受的正向电压且门极有触发电流。晶闸管关断条件是：（1）晶闸管承受反向电压时，无论门极是否触发电流，晶闸管都不会导通；(2)当晶闸管承受正向电压时，反在门极有触发电流，晶闸管都不会导通；(3)晶闸管一旦导通，门极就是去控制作用；(4)若要使已导通的晶闸管关断，只能利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值一下。晶闸管额定电流是指：晶闸管在环境温度40和规定的冷却状态下，稳定结温时所允许流过的最大工频正弦半波电流的平均值。晶闸管对触发电路脉冲的要求是：1）触发脉冲的宽度应保证晶闸管可靠导通 2）触发脉冲应有足够的幅度3）所提供的触发脉冲应不超过晶闸管门极电压，电流和功率额定且在门极伏安特性的可靠触发区域之内4）应有良好的抗干扰性能，温度稳定性与主电路的电气隔离。单相桥式全控整流电路结构组成： A．纯电阻负载：α的移相范围0~180o，U d和I d的计算公式，要求能画出在α角下的U d，I d及变压器二次测电流的波形(参图3-5); B．阻感负载：R+大电感L下，α的移相范围0~90o，U d和I d计算公式要求能画出在α角下的U d,I d，U vt1及I2的波形(参图3-6); 三相半波可控整流电路：α=0 o的位置是三相电源自然换相点 A）纯电阻负载α的移相范围0~150 o B）阻感负载（R＋极大电感L）①α的移相范围0~90 o②U d I d I vt计算公式 ③参图3-17 能画出在α角下能U d I d I vt的波形（Id电流波形可认为近似恒定） 3、A）能画出三相全控电阻负载整流电路，并括出电源相序及VT器件的编号。 B）纯电阻负载α的移相范围0~120 o C）阻感负载R＋L（极大）的移相范围0~90 o D) U d I d I dvt I vt 的计算及晶闸管额定电流I t（AV）及额定电压U tn的确定三相桥式全控整流电路的工作特点： 1）每个时刻均需要两个晶闸管同时导通，形成向负载供电的回路，其中一个晶闸管是共阴极组的，一个共阳极组的，且不能为同一相得晶闸管。 2）对触发脉冲的要求：六个晶闸管的脉冲按V T1-V T2-V T3-V T4-V T5-V T6的顺序，相位一次差60 o；共阴极组V T1,V T3,V T5的脉冲依次差120 o，共阴极组V T4,V T6,V T2也依次差120 o；同一相得上下两个桥臂，即V T1与V T4，V T3与V T6，V T5与V T2，脉冲相差180o 3）整流输出电压U d一周期脉动六次，每次脉动的波形都一样，故该电路为六脉波整流电路。 4）在整流电路合闸启动过程种或电流断续时，为确保电路的正常工作，需保证导通的两个晶闸管均有脉冲。为此可采用两种方法：一种是使脉冲宽度大于60o（一般取80~100o），称为宽脉冲触发；另一种方法是，在触发某个晶闸管的同时，给前一个晶闸管补发脉冲，即用两个窄脉冲代替宽脉冲，连个窄脉冲的前沿相差60o，脉宽一般为20~30 o,称为双脉冲触发。 5）α=0 o时晶闸管承受最大正、反向电压的关系是根号6Uα 有源逆变：当交流侧接在电网上，即交流侧接有电源是，称为有源逆变。逆变条件：1）要有直流电动势，其极性和晶闸管的到导通方向一致，其值应大于变流器直流侧的平均电压。 2）要求晶闸管的控制角α大于π/2，使U d为负值。有源逆变失败：逆变运行时，一旦发生换相失败，外接的直流电源就会通过晶体管电路形成短路，或者使变流器的输出平均电压和直流电动势变成顺向串联，由于逆变电路的内阻很小，形成很大的短路电流，这种情况称为逆变失败。有源逆变失败原因： 1）触发电路工作不可靠，不能适时，准确的给各晶闸管分配脉冲，如脉冲丢失，脉冲延时等，致使晶闸管不能正常换相，使交流电源电压和直流电动势顺向串联，形成短路。 2）晶闸管发生故障，在应该阻断期间，器件失去阻断能力，或在应该导通时，器件不能导通，造成逆变失败。 3）在逆变工作时，交流电源发生缺相或突然消失，由于直流电动势Em的存在，晶闸管仍可导通，此时变流器的交流侧由于失去了同直流电动势极性相反的电压，因此直流电动势将通过晶闸管使电路短路。 4）换相的裕量角不足，引起换相失败，应考虑变压器漏抗引起重叠角，对逆变电路换相的影响。

电力电子技术第3章-习题答案

3章交流-直流变换电路课后复习题第1部分：填空题 1.电阻负载的特点是电压与电流波形、相位相同；只消耗电能，不储存、释放电能，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是0?≤a≤ 180?。 2.阻感负载的特点是电感对电流变化有抗拒作用，使得流过电感的电流不发生突变，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是0? ≤a≤ 180? 2 ，续流二极管承受的最大反向电压 2 （设U2为相电压有效值）。 3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为0?≤a≤ 180?，单 2和 2 ；带阻感负载时， α角移相范围为0?≤a≤ 90?，单个晶闸管所承受的最大正向电压和反向电压分别为 2 2U 2 ；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个平波电抗器(大电感)。 4.单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ = 180?-2δ ; 当控制角α小于不导电角 δ 时，晶闸管的导通角 θ = 0?。 5.从输入输出上看，单相桥式全控整流电路的波形与单相全波可控整流电路的波形基本相同，只是后者适用于较低输出电压的场合。 6. 2 ，随负载加重U d 逐渐趋近于0.9 U2，通常设计时，应取RC≥ 1.5~2.5T，此时输出电压为U d ≈ 1.2 U2(U2为相电压有效值)。 7.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm 2 ，晶闸管控制角α的最大移相范围是0?≤a≤90?，使负载电流连续的条件为a≤30?(U2为相电压有效值)。 8.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差120?，当它带阻感负载时，α的移相范围为0?≤a≤90?。 9.三相桥式全控整流电路带电阻负载工作中，共阴极组中处于通态的晶闸管对应的是电压最高的相电压，而共阳极组中处于导通的晶闸管对应的是电压最低的相电压；这种电路 α 角的移相范围是0?≤a≤120?，u d波形连续的条件是a≤60?。 10*.电容滤波三相不可控整流带电阻负载电路中，电流i d断续和连续的临界条件是C Rω 3 =，电路中的二极管承受的最大反向电压为 2 U2。 11.实际工作中，整流电路输出的电压是周期性的非正弦函数，当 α 从0°～90°变化时，整流输出的电压u d 的谐波幅值随 α 的增大而增大，当 α 从90°～180°变化时，整流输出的电压u d的谐波幅值随 α 的增大而减小。 12.三相桥式全控整流电路带阻感负载时，设交流侧电抗为零，直流电感L为足够大。当 α ＝30°时，三相电流有效值与直流电流的关系为I I d，交流侧电流中所含次谐波次数为 6k±1,k=1,2,3…，其整流输出电压中所含的谐波次数为 6k, k=1,2,3…。 13.对于三相半波可控整流电路，换相重迭角的影响，将使输出电压平均值减小。

电力电子技术第2章习题-答案

班级姓名学号第2/9章电力电子器件课后复习题第1部分：填空题 1. 电力电子器件是直接用于主电路中，实现电能的变换或控制的电子器件。 2. 主电路是在电气设备或电力系统中，直接承担电能变换或控制任务的电路。 3. 电力电子器件一般工作在开关状态。 4. 电力电子器件组成的系统，一般由控制电路、驱动电路、主电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。 5. 按照器件能够被控制的程度，电力电子器件可分为以下三类：不可控器件、半控型器件和全控型器件。 6．按照驱动电路信号的性质，电力电子器件可分为以下分为两类：电流驱动型和电压驱动型。 7. 电力二极管的工作特性可概括为单向导电性。 8. 电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。 9. 普通二极管又称整流二极管多用于开关频率不高,一般为1K Hz以下的

整流电路。其反向恢复时间较长，一般在5s以上。 10.快恢复二极管简称快速二极管，其反向恢复时间较短，一般在5s以下。 11.肖特基二极管的反向恢复时间很短,其范围一般在10～40ns之间。 12.晶闸管的基本工作特性可概括为：承受反向电压时，不论是否触发，晶闸管都不会导通；承受正向电压时，仅在门极正确触发情况下，晶闸管才能导通；晶闸管一旦导通，门极就失去控制作用。要使晶闸管关断，只能使晶闸管的电流降至维持电流以下。 13.通常取晶闸管的U DRM和U RRM中较小的标值作为该器件的额定电压。选用时，一般取为正常工作时晶闸管所承受峰值电压2~3 倍。 14.使晶闸管维持导通所必需的最小电流称为维持电流。晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流称为擎住电流。对同一晶闸管来说，通常I L约为I H的称为2~4 倍。 15.晶闸管的派生器件有：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管。 16. 普通晶闸管关断时间数百微秒，快速晶闸管数十微秒，高频晶闸管10 微秒左右。高频晶闸管的不足在于其电压和电流定额不易做高。17. 双向晶闸管可认为是一对反并联联接的普通晶闸管的集成。

电力电子技术简答题汇总

电力电子简答题汇总问题1：电力电子器件是如何定义和分类的？答：电力电子器件是指可直接用于处理电能的主电路中，实现电能变换或控制的电子器件。电力电子器件的分类：按照器件能够被控制的程度分类：半控型、全控型、不控型按照驱动电路信号的性质分类：电流驱动型、电压驱动型按照内部导电机理：单极型、双极型、复合型根据驱动电路加在电力电子器件控制端和公共端之间有效信号的波形，可分为脉冲触发型和电平控制型。问题2：同处理信息的电子器件相比，电力电子器件的特点是什么？解答：①能处理电功率的大小，即承受电压和电流的能力，是最重要的参数。其处理电功率的能力大多都远大于处理信息的电子器件。 ②电力电子器件一般都工作在开关状态。

③由信息电子电路来控制,需要驱动电路。问题3：使晶闸管导通的条件是什么？解答：两个条件缺一不可：（1）晶闸管阳极与阴极之间施加正向阳极电压。（2）晶闸管门极和阴极之间必须加上适当的正向脉冲电压和电流。问题4：维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？解答：维持晶闸管导通的条件是流过晶闸管的电流大于维持电流。欲使之关断，只需将流过晶间管的电流减小到其维持电流以下，可采用阳极电压反向、减小阳极电压或增大回路阻抗等方式。问题5：GTO和普通晶闸管同为PNPN结构，为什么GTO 能够自关断，而普通晶闸管不能？解答：GTO能够通过门极关断的原因是其与普通晶闸管有如下区别：设计α2较大，使晶体管V2控制灵敏，易于关断GTO。导通时α1+α2更接近1，导通时接近临界饱和，有利门极控制关断，但导通时管压降增大。多元集成结构，使得P2基区横向电阻很小，能从门极抽出较大电流。问题6：试说明IGBT、GTR、GTO和电力MOSFET各自的优缺点。解答：GTR的容量中等，工作频率一般在10kHz以下，所需驱动功率较大，耐压高，电流大，开关特性好，。 GTO：容量大，但驱动复杂，速度低，电流关断增益很小，功耗达，效率较低。 MOSFET器件：工作频率最高，所需驱动功率最小，热稳定性好，但其容量较小、通态压降大，开通损耗相应较大，耐压低。 IGBT：容量和GTR的容量属同一等级，但属电压控制型器件，驱动功率小，工作频率高，通态压降低，输入阻抗高。问题7：换流方式各有那几种？各有什么特点？

电力电子技术的发展及应用

均是精品，欢迎下载学习！！！电力电子技术的发展及应用朱磊1侯振义1张开2 （空军工程大学电讯工程学院陕西西安710077）（南京理工大学动力工程学院江苏南京210000）摘要：本文通过介绍电力电子技术的发展及应用，阐述了电力电子技术在国民经济中的重要作用，结合国家政策，描绘出我国电力电子行业的大好前景。关键词：电力电子技术功率器件逆变能源电力电子技术，又称功率电子技术。它主要研究各种电力电子器件，以及这些电力电子器件所构成的各种各样高效地完成对电能的变换和控制的电路或装置。它既是电子学在强电（高电压、大电流）或电工领域的一个分支，又是电工学在弱电（低电压、大电流）或电子领域的一个分支，总之是强弱电相结合的新学科。 1 电力电子技术的发展电力电子技术的发展与功率器件的发展密切相关，1948年普通晶体管的发明引起了电子工业革命，1957年第一只晶闸管的问世，为电力电子技术的诞生奠定了基础。 1.1 电力电子技术的晶闸管时代由于大功率硅整流器能够高效率的把工频交流电转变为直流电，因此在60年代和70年代，大功率硅整流管和晶闸管的开发与应用得到大发展，这一时期称之为电力电子技术的晶闸管时代。 1.2 电力电子技术的逆变时代 20世纪70年代，随着自关断器件的出现，电力电子技术进入了逆变时代。七十年代出现了世界范围的能源危机，交流电机变频调速因节能效果显著而迅速发展。在70年代到80年代，随着变频调速装置的普及，大功率逆变用的晶闸管、巨型功率晶体管(GTR)和门极可关断晶闸管(GT0)成为当时电力电子器件的主角。这时的电力电子技术已经能够实现整流和逆变，但工作频率较低，仅局限在中低频范围内。 1.3现代电力电子时代 80年代末期和90年代初期发展起来的以功率MOSFET和IGBT为代表的集高频、高压和大电流于一身的功率半导体复合器件，使以低频技术处理问题为主的传统电力电子学，向以高频技术处理问题为主的现代电力电子学转变创造了条件，表明传统电力电子技术已经进入现代电力电子时代。这一时期，各种新型器件应用大规模集成电路技术，向复合化、模块化的方向发展，使得器件及结构紧凑、体积缩小，并且能够综合了不同器件的优点。在性能上，器件的容量不断增大，工作频率不断提高，目前，市场化的碳化硅器件达(3500V\1200A),智能功率模块达到(1200V\800A),在斩波器的PWM开关频率可达1MHz。这一时期，各种新的控制方法得到了广泛应用，特别是现代电力电子技术越来越多地运用了人工智能技术。在所有人工智能学科中，神经网络将对电力电子学产生的影响最大，利用混合人工智能技术(神经一模糊，神经一遗传，神经一模糊一遗传，模糊一遗传)开发强大的智能控制以及估计方法，单个神经模糊专用集成芯片能承担无传感器矢量控制，且具有在线故障诊断和容错控制能力。基于人工智能的模糊控制在参数变化和负载转矩扰动的非线性反馈系统中可能可以提供最好的鲁棒性，在故障监测和故障耐力控制中将会起到越来越重要的作用。 2电力电子的技术应用随着科技的不断发展和人们要求的不断提高，电力电子技术的应用越来越广泛。当今世界先进工业国家正处于由“工业经济”模式向“信息经济”模式转变的时期。电力电子技术作为信息产业与传统产业之间的桥梁，是在非常广泛的领域内改造传统产业、支持高新技术发展的基础。因此，电力电子技术将在国民经济中扮演着越来越重要的角色。

电力电子技术课后答案

电力电子课后答案第二章 2.2 使晶闸管导通的条件是什么？维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。或者U AK >0且U GK >0；维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 2.3图2-1中阴影部分表示流过晶闸管的电流波形，各波形的电流最大值均为m I ，试计算各波形的电流平均值1d I 、2d I 、3d I 与电流有效值1I 、2I 、3I ，和它们的波形系数1f K ，2f K ，3f K 。题图2.1 晶闸管导电波形解： a) 1d I = 4 1 2sin()(1)0.27222 m m m I I t I π π ωπ π= +≈? 1I 24 131(sin )()0.4822 42m m m I I t d wt I ππ ?π π = +≈? 111/0.48/0.27 1.78f d m m K I I I I === b) 2d I =412 sin ()(1)0.5422 m m m I I td wt I ππ?=+=∏? 2I 24 21 31(sin )()0.67242m m m I I t d wt I π π ?π π = +≈? 222/0.67/0.54 1.24f d m m K I I I I === c) 3d I = 20 1 1()24 m m I d t I π ωπ = ? 3I 220 1 1()22 m m I d t I π ωπ = ? 333/0.5/0.252f d m m K I I I I === 2.4. 如果上题中晶闸管的通态平均电流为100A ，考虑晶闸管的安全裕量为1.5，问其允许通

电力电子技术(王兆安第五版)课后习题答案

电力电子技术答案 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显着提高了二极管的通流能力。 2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。 2-2.使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0 2-3 .维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m,试计算各波形的电流平均值I d1、I d2、I d3与电流有效值丨1、I 2、I 3。 2-5上题中如果不考虑安全裕量，问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少这时，相应的电流最大值I m1、I m2 I m3各为多少解：额定电流算结果知I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计解：a）I d1= 24 Im sin( t) 罟"Em I—(Im sin t)2d(wt) 11= 2 410.4767Im 2 b) J—(Imsin t)2d(wt) d2= I 2= Im <2 Im sin td (wt) ( 1) 4 2 Im 3 1 4 2 0.67411m 0.5434 Im c) 丄2Im d( d3= 2 0 t) 1 Im 4 3= 1 2Im2d( t) 2 0 i Im

电力电子技术简答题汇总

电力电子技术简答题汇总标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-

③由信息电子电路来控制,需要驱动电路。问题3：使晶闸管导通的条件是什么？解答：两个条件缺一不可：（1）晶闸管阳极与阴极之间施加正向阳极电压。（2）晶闸管门极和阴极之间必须加上适当的正向脉冲电压和电流。问题4：维持晶闸管导通的条件是什么怎样才能使晶闸管由导通变为关断？解答：维持晶闸管导通的条件是流过晶闸管的电流大于维持电流。欲使之关断，只需将流过晶间管的电流减小到其维持电流以下，可采用阳极电压反向、减小阳极电压或增大回路阻抗等方式。问题5：GTO和普通晶闸管同为PNPN结构，为什么GTO 能够自关断，而普通晶闸管不能？解答：GTO能够通过门极关断的原因是其与普通晶闸管有如下区别：设计α2较大，使晶体管V2控制灵敏，易于关断GTO。导通时α1+α2更接近1，导通时接近临界饱和，有利门极控制关断，但导通时管压降增大。多元集成结构，使得P2基区横向电阻很小，能从门极抽出较大电流。问题6：试说明IGBT、GTR、GTO和电力MOSFET各自的优缺点。

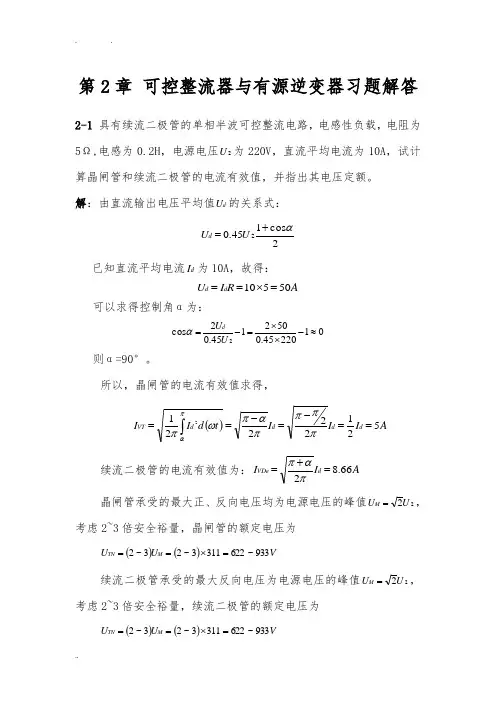

电力电子技术(王云亮-第二版)第2章答案

第2章可控整流器与有源逆变器习题解答 2-1 具有续流二极管的单相半波可控整流电路，电感性负载，电阻为5Ω,电感为0.2H ，电源电压2U 为220V ，直流平均电流为10A ，试计算晶闸管和续流二极管的电流有效值，并指出其电压定额。解：由直流输出电压平均值d U 的关系式： 2 cos 145.02 α +=U U d 已知直流平均电流d I 为10A ，故得： A R I U d d 50510=?== 可以求得控制角α为： 01220 45.050 2145.02cos 2≈-??=-= U U d α 则α=90°。所以，晶闸管的电流有效值求得， ()A I I I t d I I d d d d VT 52 1222212 ==-=-==?ππππαπωππα 续流二极管的电流有效值为：A I I d VD R 66.82=+= π α π 晶闸管承受的最大正、反向电压均为电源电压的峰值22U U M =，考虑2~3倍安全裕量，晶闸管的额定电压为 ()()V U U M TN 933~6223113~23~2=?== 续流二极管承受的最大反向电压为电源电压的峰值22U U M =，考虑2~3倍安全裕量，续流二极管的额定电压为 ()()V U U M TN 933~6223113~23~2=?==

2-2 具有变压器中心抽头的单相双半波可控整流电路如图2-44所示，问该变压器是否存在直流磁化问题。试说明晶闸管承受的最大反向电压是多少？当负载是电阻或者电感时，其输出电压和电流的波形与单相全控桥时是否相同。解：因为单相双半波可控整流电路变压器二次测绕组中，正负半周内上下绕组内电流的方向相反，波形对称，其一个周期内的平均电流为零，故不会有直流磁化的问题。分析晶闸管承受最大反向电压及输出电压和电流波形的情况：（1）以晶闸管 2VT 为例。当1VT 导通时，晶闸管2VT 通过1VT 与2个变压器二次绕组并联，所以2VT 承受的最大电压为222U 。（2）当单相全波整流电路与单相全控桥式整流电路的触发角α相同时，对于电阻负载：（α~0）期间无晶闸管导通，输出电压为0；（πα~）期间，单相全波电路中VT1导通，单相全控桥电路中1VT 、4VT 导通，输出电压均与电源电压2u 相等；(παπ+~)期间，均无晶闸管导通，输出电压为0；(παπ2~+)期间，单相全波电路中2VT 导通，单相全控桥电路中2VT 、 3VT 导通，输出电压等于2u -。对于电感负载：（απα+~）期间，单相全波电路中VT1导通，单相全控桥电路中1VT 、 4VT 导通，输出电压均与电源电压2u 相等；（απαπ++2~）期间，单

电力电子技术习题与解答

《电力电子技术》习题及解答思考题与习题什么是整流它与逆变有何区别答：整流就是把交流电能转换成直流电能，而将直流转换为交流电能称为逆变，它是对应于整流的逆向过程。单相半波可控整流电路中，如果： (1)晶闸管门极不加触发脉冲； (2)晶闸管内部短路； (3)晶闸管内部断开；试分析上述三种情况负载两端电压u d和晶闸管两端电压u T的波形。答：（1）负载两端电压为0，晶闸管上电压波形与U2相同；（2）负载两端电压为U2，晶闸管上的电压为0；（3）负载两端电压为0，晶闸管上的电压为U2。

某单相全控桥式整流电路给电阻性负载和大电感负载供电，在流过负载电流平均值相同的情况下，哪一种负载的晶闸管额定电流应选择大一些答：带大电感负载的晶闸管额定电流应选择小一些。由于具有电感，当其电流增大时，在电感上会产生感应电动势，抑制电流增加。电阻性负载时整流输出电流的峰值大些，在流过负载电流平均值相同的情况下，为防此时管子烧坏，应选择额定电流大一些的管子。某电阻性负载的单相半控桥式整流电路，若其中一只晶闸管的阳、阴极之间被烧断，试画出整流二极管、晶闸管两端和负载电阻两端的电压波形。解：设α=0，T 2被烧坏，如下图：相控整流电路带电阻性负载时，负载电阻上的U d 与I d 的乘积是否等于负载有功功率，为什么带大电感负载时，负载电阻R d 上的U d 与I d 的乘积是否等于负载有功功率，为什么答：相控整流电路带电阻性负载时，负载电阻上的平均功率d d d I U P =不等于负载有功功率UI P =。因为负载上的电压、电流是非正弦波，除了直流U d 与I d 外还有谐波分量Λ ,,21U U 和Λ,,21I I ，负载上有功功率为Λ+++=22212P P P P d >d d d I U P =。

电力电子技术第五版课后习题及答案

电力电子技术第五版课后习题及答案第二章电力电子器件 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。 2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。 2-2.使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 2-3.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Imπ4π4π25π4a)b)c)图1-43

图2-27晶闸管导电波形解：a)I d1=π21ππωω4 )(sin t td I m=π2m I(122+)≈0.2717I m I1=π π ωωπ42)()sin(21 t d t I m=2m Iπ 2143+≈0.4767I m b)I d2= π1ππωω4)(sin t td I m=πm I(122+)≈0.5434I m I 2=ππωωπ42)()sin(1t d t I m=2 2m Iπ2143+≈0.6741I m c)I d3=π2120)(πωt d I m=4 1I m I3=2 02)(21πωπt d I m=2 1I m2-5上题中如果不考虑安全裕量,问100A的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少? 解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I =157A，由上题计算结果知 a)I m1≈4767 .0I≈329.35，I d1≈0.2717I m1≈89.48 2/16b)I m2≈6741.0I≈232.90, I d2≈0.5434I m2≈126.56c)I m3=2I=314, I d3=41

《电力电子技术》课后答案完整版

王兆安《电力电子技术》（第4版）课后习题解第1章电力电子器件 1.1 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极注入正向触发电流。 1.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流（即维持电流），即H A I I >。要使晶闸管由导通变为关断，可通过外加反向阳极电压或减小负载电流的办法，使流过晶闸管的电流降到维持电流值以下，即H A I I <。 1.3 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为m I 。试计算各波形的电流平均值1d I ，2d I ，3d I 与电流有效值1I ，2I ，3I 。解：a ） m m m d I I t d t I I 2717.0)12 2( 2)()(sin 214 1≈+= = ?π ωωπ ππ m m m I I t d t I I 4767.021432)()sin (214 21≈+= =? π ω?πππ b ） m m m d I I t d t I I 5434.0)12 2 ( )()(sin 1 4 2≈+= = ? π ωωπ ππ m m m I I t d t I I 6471.0214322)()sin (1 4 22≈+= = ? π ω?π ππ c ） ? = =20 3 4 1)(21π ωπ m m d I t d I I m m I t d I I 2 1)(21 20 2 3= = ? ωπ π 1.4 上题中如果不考虑安全裕量，问100A 的晶阐管能送出的平均电流1d I 、2d I 、3d I 各为多少？这时，相应的电流最大值1m I 、2m I 、3m I 各为多少？解：额定电流A I AV T 100)(=的晶闸管，允许的电流有效值A I 157=，由上题计算结果知： a ） A I I m 35.3294767.01≈≈ A I I m d 48.892717.011≈≈ b ） A I I m 90.2326741 .02≈≈ A I I m d 56.1265434.022≈≈ c ） A I I m 31423== A I I m d 5.784 1 33== 1.5 GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？答：GTO 和普通晶阐管同为PNPN 结构，由211P N P 和221N P N 构成两个晶体管1V 、2V ，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。121＞ αα+两个等效晶体管过饱和而导通；121＜ αα+不能维持饱和导通而关断。 GTO 之所以能够自行关断，而普通晶闸管不能，是因为GTO 与普通晶闸管在设计和工艺方面有以下几点图1-43 晶闸管导电波形

电力电子技术课后习题答案

电力电子技术习题集标* 的习题是课本上没有的，作为习题的扩展习题一 * 试说明什么是电导调制效应及其作用。答：当PN结通过正向大电流时，大量空穴被注入基区（通常是N型材料），基区的空穴浓度（少子）大幅度增加，这些载流子来不及和基区的电子中和就到达负极。为了维持基区半导体的电中性，基区的多子（电子）浓度也要相应大幅度增加。这就意味着，在大注入的条件下原始基片的电阻率实际上大大地下降了，也就是电导率大大增加了。这种现象被称为基区的电导调制效应。电导调制效应使半导体器件的通态压降降低，通态损耗下降；但是会带来反向恢复问题，使关断时间延长，相应也增加了开关损耗。 1.晶闸管正常导通的条件是什么，导通后流过的电流由什么决定？晶闸管由导通变为关断的条件是什么，如何实现？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压（U AK>0），并在门极施加触发电流（U GK>0）。 2.有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？答：这是由于晶闸管的阳极电流I A没有达到晶闸管的擎住电流（I L）就去掉了触发脉冲，这种情况下，晶闸管将自动返回阻断状态。在具体电路中，由于阳极电流上升到擎住电流需要一定的时间（主要由外电路结构决定），所以门极触发信号需要保证一定的宽度。 * 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使其阳极电流I A大于能保持晶闸管导通的最小电流，即维持电流I H。要使晶闸管由导通转为关断，可利用外加反向电压或由外电路作用使流过晶闸管的电流降到维持电流以下，便可使导通的晶闸管关断。 3.图1-30中的阴影部分表示流过晶闸管的电流波形，其最大值均为I m，试计算各波形的电流平均值、有效值。如不考虑安全裕量，额定电流100A的晶闸管，流过上述电流波形时，允许流过的电流平均值I d各位多少？ (f) 图1-30 习题1-4附图解：（a）m m m m I 11 I sin()()2I0.3185I 22 da I t d t π ωω πππ ==== ? m I 2 a I==
