虚拟仪器设计复习试题及答案
虚拟仪器程序设计复习试题及答案
1、创建一个VI程序，该程序可以产生一个六行四列的二维数组（数组元素为0到10的随机整数），并把二维数组的前三行、前三列单独提出来，做为一个新的数组。
答案：前面板
框图程序
2、用0-100的随机数代替摄氏温度，将每500ms采集的温度的变化波形表示出来，并设定上下限，温度高于上限或者低于下限分别点亮对应的指示灯。并将其上下限也一并在波形中
表示出来。
答案：
前面板框图程序
3、创建一个程序，产生正弦波、三角波、矩形波、锯齿波，并显示出来。波形的频率和幅度可以改变。用一个旋钮式开关来选择产生哪种波形。
答案：
前面板框图程序
4、（1）创建一个VI子程序，该子程序的功能是用公式节点来产生一个模拟压力，其计算公式是P=80+18.253V+1.244V*V。V是1到5的随机数。
（2）调用（1）的子程序，每0.5秒测量一次压力，共测量20次，将当前的压力值在波形中表示出来，并求出压力的最大值、最小值和平均值。
答案：
1、
前面板框图程序
2、
前面板框图程序
5、设计一个VI来测量温度（温度是用一个20到40的随机整数来代替），每隔0.25秒测一次，共测定5秒。在数据采集过程中，VI将在波形Chart上实时地显示测量结果。采集过程结束后，在Graph上画出温度数据曲线,并且把测量的温度值以文件的形式存盘，
存盘格式为：
点数时间(S) 温度值(度)
1 0.25 78
2 0.50 85
答案：前面板
框图程序
文本文档中存储的数据：
6、创建一个VI程序，该VI程序实现的功能是：
(1)、创建一个程序使之产生0-10的随机整数，并将其做成子VI。
（2）、调用（1）中所产生的子VI并判断其产生的随机数是否等于0,如果等于0，则点亮指示灯。同时，另外设置一个开关来控制指示灯的可见性。（要求每0.2秒产生一个随机数并用一个开关来控制随机数的产生。）
答案：
前面板框图程序
LabView复习题
复习题 一、填空 1. 所有的应用程序，即虚拟仪器（），它包括前面板、流程图以及图标/连结器三部分。 2. 有三种操作模板，分别是控件模板、函数模板和工具模板。 3. 节点需要调用*格式文件，这种文件可以通过来生成。 4. 虚拟仪器设计中连线为虚线时表示数据类型不匹配出错，当按钮显示为折断的箭头时，表示程序有错误发生。 5.在中局部变量主要用于程序内部传递数据，全局变量主要用于程序之间传递数据。 6. 程序框图由端口、节点和连线组成的可执行代码。 7、数组是相同类型的数据元素的集合，数据元素的类型可以是任意的，可以创建数值数组、布尔数组、字符数组和簇数组。 8、数据采集系统由被测参数→传感器→信号调理→数据采集卡→计算机组成。 9、支持文本文件，二进制文件，数据记录文件，波形文件，测试数据文件等格式的文件输入和输出。 10、数据采集卡性能指标有输入通道数，输出通道数，采集位数，采集速度等。 11、循环边框上的数据出口为一个小方块，称为移位寄存器，具有存贮数据功能，对循环而言第一次循环时布尔型数据出口值为。 12、虚拟仪器在使用数据采集卡之前必须运行专用软件进行配置，如
设置通道名，输入输出类型，测量类型等。 13、概念是一种用图标代替文本行创建应用程序的图形化编程语言。 14、传统文本编程语言根据语句和指令的先后顺序决定程序执行顺序，而则采用数据流编程方式，程序框图中节点之间的数据流向决定了程序的执行顺序。它用图标表示函数，用连线表示数据流向。 15、程序为称为，扩展名默认为。 16、程序框图是图形化源代码的集合，这种图形化的编程语言也称为G语言。 17、虚拟仪器系统是由计算机、应用软件和仪器硬件三大要素构成的。计算机与仪器硬件又称为的通用仪器硬件平台。 18、程序被称为（），即虚拟仪器。的核心概念就是“软件即是仪器”，即虚拟仪器的概念。 19、程序包括前面板（用户界面）和后面板（程序框图）。它有3种选板： 控件选板（为前面板添加控件），仅用于编辑前面板；函数选板（在程序框图中添加函数或数据等），仅用于编辑程序框图；工具选板（选择各种编辑工具，前面板和后面板都要用到）。 20、控件选板中的基本常用控件可以以现代（）、经典（）和系统（）三种风格显示。 21、前面板中的一些控件既可以作为输入控件也可以做作为显示控件。右击控件，选择（转换为显示控件）或（转换为输入控件）可以进行输入控件与显示控件之间的切换。
虚拟仪器复习试题库
虚拟仪器复习题库 一、填空题 <一> 1、VI虚拟仪器的三个主要组成部分是_前面板_、_程序框图_和_图标_。 2、LabView有三种操作模板，分别是_控件模板_、_函数模板_和_工具模板_。 3、CIN节点需要调用__*.lsb__格式文件，这种文件可以通过__Visual C++__来生成。 4、虚拟仪器设计中连线为虚线时表示___数据类型不匹配出错_，当RUN按钮显示为折断的箭头时，表示程序___有错误发生__。 5、在LabView中_局部变量_主要用于程序内部传递数据，_全局变量_主要用于程序之间传递数据。 6、程序框图由_端口_、_节点_和_连线_组成的可执行代码。 7、一个完整的VI包括三个部分：( 前面板、程序框图、图标/连接口)。 8、LabVIEW有四种类型的节点：（函数）、（子程序）、结构和代码接口。 9、因为For循环的常用来处理数组，所以数据出口的自动索引默认为（有）。 10、而While循环的数据出口的自动索引默认为（无）。 11、使用两个For循环，把其中一个嵌套在另一个中可以生成一个二维数组。外层的For 循环产生（行）元素，而内层的For循环产生（列）。 12、利用（相关滤波）可以方便地从复杂的待测信号中分离出某一特定频率的信号。采样间隔是指（一个连续采集的序列中，相邻两次采集之间的时间间隔）。 13、虚拟仪器最核心的思想是（硬件实现的功能软件化），从而降低系统成本，增强系统功 能与灵活性。 14、如果没有现成的数据采集卡，我们也可以利用LabVIEW中的（动态链接库）功能实现数据采集。 15、Sequence结构有（重叠式和平铺式）两种方式。 16、框图程序是由（节点）、（端口）和（连线）组成的可执行代码。 <二> 1、若需要从一条已经存在的数据连线引出一条数据连线分支，有两种方法可以实现：(1) 将连线工具移动到这条数据连线上，当数据连线闪烁时，单击鼠标左键，然后拖动鼠标，在鼠标的单击处就会引出一条数据连线分支；(2) 将鼠标移动到这条数据连线上合适的位置，在线上单击鼠标右键，在弹出的快捷菜单中选择 Create Wire Branch，在鼠标的单击处就会引出一条数据连线分支。 2、当选择单个对象时，直接用鼠标左键单击需要选中的对象；如果需要选择多个对象，则要在窗口空白处拖动鼠标，使拖出的虚线框包含要选择的多个目标对象，或者按住 Shift 键，用鼠标左键单击多个目标对象。
程控测试技术及虚拟仪器
“程控测试技术及虚拟仪器”基本要求 虚拟仪器的概念 1、虚拟仪器以通用计算机为核心平台 2、虚拟仪器的测试功能由软件实现 3、用户可以自己设计虚拟仪器的界面 4、虚拟仪器是现代计算机技术和现代仪器技术结合的产物 5、虚拟仪器的很多功能可由用户按自己的需求设计实现 6、传统的仪器功能主要是通过硬件实现 7、现代测试仪器的发展方向之一是网络化 8、程控测试的仪器构成： GPIB方式、基于VXI总线方式、基于PXI总线方式、基于LXI总线方式 9、虚拟仪器的层次结构： I/O接口、仪器驱动程序、仪器面板控制、数据处理 10、常用的虚拟仪器开发平台 基于文本方式： VC++，VB，C++Build，LabWindows/CVI，Delphi等 基于图形方式： LabVIEW（NI 公司）HP VEE （HP 公司） 虚拟仪器总线接口技术 11、GPIB总线可以连接15台以内的仪器组成自动测试系统 12、GPIB总线互连电缆总长度不超过20m 13、GPIB总线采用8位并行传输 14、GPIB总线最大传输率为1MBps 15、在程控测试系统中，一般具有3种接口功能：讲者、听者和控者 16、一个程控测试系统同一时刻只有一个讲者工作 17、一个程控测试系统可以有多个听者同时工作 18、GPIB接口定义了讲、听、控等10种接口功能 19、GPIB总线由16条信号线构成 20、GPIB总线有3条挂钩联络线 21、GPIB总线有5条接口管理控制总线 22、GPIB总线的基本地址容量为：听地址31个，讲地址31个 23、GPIB总线每传递一个数据字节，都要进行一次三线挂钩 24、GPIB总线采用三线挂钩技术，可以协调快慢不同的设备可靠地进行信息传递 25、GPIB控者功能接口芯片是Intel 8292 26、GPIB总线收发器接口芯片是Intel 8293 27、GPIB除控者功能以外全部接口功能的接口芯片是Intel 8291A 28、GPIB设备可以串行连接 29、GPIB设备可以星型连接 30、GPIB接口采用24脚插座
《虚拟仪器设计实验》实验二
实验二、程序结构的使用 一、实验目的 掌握条件结构、循环结构、移位寄存器、顺序结构的使用； 二、实验内容 设计使用循环结构、条件结构、顺序结构控制程序运行的虚拟仪器。具体内容如下：1．求一个数的平方根，当该数大于等于0时，输出开方结果；当该数小于0时，用弹出式对话框报告错误，同时输出错误代码-99999。 2．产生100个随机数并求其最小值和平均值。 3．用随机数（0-1）连续产生0~1的随机数,计算这些随机数平均值达到所用时间。 三、实验步骤 1．求一个数的平方根 启动LabVIEW，打开一个空白的VI。 在前面板窗口适当位置放置一个数值型控制件和一个数值型显示件，并把它们的标签分别修改为“x”和“sqrt(x)”。用编辑文本工具在适当位置，用适当的字体、字号填写实验名称、班级和姓名，图所示前面板供参考。 在框图程序窗口中，从函数模板上找到“大于等于”、“单按钮对话框”，“平方根”和“条件结构”并放置到适当位置，设计框图程序如图所示。 用“姓名实验2-1”为文件名保存你所做工作，如：李红实验。输入x值，运行程序并记录程序运行结果。 图虚拟仪器1的前面板
图虚拟仪器1的框图程序 2．产生100个随机数并求其最小值和平均值 启动LabVIEW，打开一个空白的VI。 在前面板窗口适当位置放置两个数值型显示件，并把它们的标签分别修改为平均值和最小值。用自由“编辑文本”工具在适当位置，用适当的字体、字号填写实验名称、班级和姓名，图所示前面板供参考。 在框图程序窗口中从函数模板上找到“For 循环”并放置到适当位置，为记数端口连接一个32位整型数100；创建两个移位寄存器分别用来从一次循环向下一次循环传递当前最小值和当前随机数累加值；初始化移位寄存器即为移位寄存器左侧端口赋值，设置当前最小值移位寄存器初值为1，当前随机数累加值移位寄存器初值为0，所对应的程序框图如图所示。创建移位寄存器的方法是在循环的左边框或右边框上弹出快捷菜单，然后选择“添加移位寄存器”。 在框图程序窗口中从函数模板上找到“最大值与最小值”、“除”、“加”、“随机数(0~1)函数”，设计框图程序如图所示。
虚拟仪器技术Labview 课程实验报告
Labview 课程实验报告 学院：电气工程 专业：建筑电气与智能化 姓名：杨震 班级：建电122 学号：1212062056 指导老师：茅靖峰
第一部分基础题 1、用LabVIEW的基本运算函数编写以下算式的程序代码： （前面板） （程序框图） 该程序要求用labview基本运算函数编写算式的程序代码，在前面板上我添加了两个数值显示控件用以显示两个算式的运算结果；在程序框图中运用软件自带的加、减、乘、除运算进行组合从而表示算式，再结果的后面加上一个双精度浮点数函数将程序运算结果强制转换后输入到显示控件中得到结果。
2、利用摄氏温度与华氏温度的关系°C=5(°F-32)/9编写一个程序求华氏度(°F)为32°,64°,4°,6.98°,6°,104°,212°时的摄氏温度。 （前面板） （程序框图） 该程序要求转换华氏度对应的摄氏度，本质上是对数据进行运算。在前面板上创建两个数组一个是数值输入数组用以输入华氏度的值，一个是数值显示数组用以显示对应的摄氏度的值。在程序框图中加入For循环将公式节点放入For循环中在公式节点上添加一个输入和一个输出分别连接两个数值控件，最后在公式节点中编辑二者运算关系完成设计。
3、用数组创建函数创建一个二维数组显示件，成员为： 1 2 3 4 5 6 2 3 4 5 6 1 3 4 5 6 1 2 4 5 6 1 2 3 编程将上述创建的数组转置为： 1 2 3 4 2 3 4 5 3 4 5 6 4 5 6 1 5 6 1 2 6 1 2 3 （前面板） （程序框图） 先在前面板中创建二维数组用以存放生成的数组元素数组为显示型控件，通过观察我们发现题目中的数组第一行为1-6顺序的六个元素从一开始后逐一加一，第二行则是5个数组元素平移，第三行为4个以此类推第四行3个所以我们在程序框图中用For循环和加一来生成第一行数组For循环的循环次数为六次，第二行数组则在第一行数组的基础上运用一维数组平移函数平移5位的到，以此类推生成四行数组，再使用数组生成函数生成二维数组输出到显示数组中显示出来，至于数组的转置直接运用数组转置函数得到，在该函数的输出端口右键创建显示控件。在前面板中调整创建的显示控件以确保显示所有转置的数组，实验完成。
labview复习重点总结
Labview复习题 一、填空 1. 所有的LabVIEW 应用程序，即虚拟仪器（VI），它包括前面板、流程图以及图标/连结器三部分。 2. LabView有三种操作模板，分别是控件模板、函数模板和工具模板。 3. CIN节点需要调用*.lsb格式文件，这种文件可以通过Visual C++来生成。 4. 虚拟仪器设计中连线为虚线时表示数据类型不匹配出错，当RUN按钮显示为折断的箭头时，表示程序有错误发生。 5.在LabView中局部变量主要用于程序内部传递数据，全局变量主要用于程序之间传递数据。 6. 程序框图由端口、节点和连线组成的可执行代码。 7、数组是相同类型的数据元素的集合，数据元素的类型可以是任意的，可以创建数值数组、布尔数组、字符数组和簇数组。 8、数据采集系统由被测参数→传感器→信号调理→数据采集卡→计算机组成。 9、Labview支持文本文件，二进制文件，数据记录文件，波形文件，测试数据文件等格式的文件输入和输出。 10、数据采集卡性能指标有输入通道数，输出通道数，采集位数，采集速度等。 11、循环边框上的数据出口为一个小方块，称为移位寄存器，具有存贮数据功能，对FOR 循环而言第一次循环时布尔型数据出口值为false。 12、虚拟仪器在使用数据采集卡之前必须运行专用软件MAX进行配置，如设置通道名，输入输出类型，测量类型等。 13、LabVIEW概念是一种用图标代替文本行创建应用程序的图形化编程语言。 14、传统文本编程语言根据语句和指令的先后顺序决定程序执行顺序，而LabVIEW则采用数据流编程方式，程序框图中节点之间的数据流向决定了程序的执行顺序。它用图标表示函数，用连线表示数据流向。 15、LabVIEW程序为称为VI，扩展名默认为.vi。 16、程序框图是图形化源代码的集合，这种图形化的编程语言也称为G语言。
虚拟仪器设计复习试题及答案
虚拟仪器程序设计复习试题及答案 1、创建一个VI程序，该程序可以产生一个六行四列的二维数组（数组元素为0到10的随机整数），并把二维数组的前三行、前三列单独提出来，做为一个新的数组。 答案：前面板 框图程序 2、用0-100的随机数代替摄氏温度，将每500ms采集的温度的变化波形表示出来，并设定上下限，温度高于上限或者低于下限分别点亮对应的指示灯。并将其上下限也一并在波形中 表示出来。 答案：
前面板框图程序 3、创建一个程序，产生正弦波、三角波、矩形波、锯齿波，并显示出来。波形的频率和幅度可以改变。用一个旋钮式开关来选择产生哪种波形。 答案： 前面板框图程序 4、（1）创建一个VI子程序，该子程序的功能是用公式节点来产生一个模拟压力，其计算公式是P=80+18.253V+1.244V*V。V是1到5的随机数。 （2）调用（1）的子程序，每0.5秒测量一次压力，共测量20次，将当前的压力值在波形中表示出来，并求出压力的最大值、最小值和平均值。 答案： 1、 前面板框图程序 2、
前面板框图程序 5、设计一个VI来测量温度（温度是用一个20到40的随机整数来代替），每隔0.25秒测一次，共测定5秒。在数据采集过程中，VI将在波形Chart上实时地显示测量结果。采集过程结束后，在Graph上画出温度数据曲线,并且把测量的温度值以文件的形式存盘， 存盘格式为： 点数时间(S) 温度值(度) 1 0.25 78 2 0.50 85 答案：前面板 框图程序
文本文档中存储的数据： 6、创建一个VI程序，该VI程序实现的功能是： (1)、创建一个程序使之产生0-10的随机整数，并将其做成子VI。 （2）、调用（1）中所产生的子VI并判断其产生的随机数是否等于0,如果等于0，则点亮指示灯。同时，另外设置一个开关来控制指示灯的可见性。（要求每0.2秒产生一个随机数并用一个开关来控制随机数的产生。） 答案： 前面板框图程序
用labview设计一个计算器(虚拟仪器)解读
科目： 姓名：学号： 院系：类别：（学术、专业）
实验一Labview 计算器 一、实验目的 通过利用labview设计一个简易计算器熟练的掌握labview基本功能和基本操作方法。 二、实验要求 利用设计的计算器可以进行简单的四则运算、可以进行平方、开根号和倒数运算、计算器可以进行清零和关闭计算器操作、在输入数据时不慎将某个数字输错可以运用BackSpace清除该值等一些基本简单的运算。 三、实验原理和框图 1、前面板设计 前面板是LabVIEW的图形用户界面，在LabVIEW环境中可以对这些对象的外观和属性进行设计，LabVIEW提供了非常丰富的界面对象，可以方便地设计出生动、直观、操作方便的用户界面。本系统中前面板显示程序的输入和输出对象，即，控件和显示器。本程序中控件主要是按钮，显示器主要是文本显示。 在前面板设计过程中先在前面板整齐排列放置22个确定按钮，将这22按钮的标签隐藏，然后修改这22个确定按钮的名字分别为：0～9十个数字、小数点、正负号、加、减、乘、除、等号、倒数、根号、清零、退格和X的Y次方。 前面板还包括一个文本显示控件用于显示计算的结果和计算器的某些提示，通过改变显示控件的大小使之于计算器的大小相适应。计算器的前面板还有程序框图中while循环的停止按钮，当按钮按下时计算器停止工作退出到LabVIEW的编辑界面。 为了前面板的美观和防止按钮的移动，分别将前面板的各个按钮和文字进行组合和对前面板进行装饰，装饰采用修饰中的平面框。如下图所示：
2.后面板设计 程序框图对象包括接线端和节点，将各个对象连线连接便创建了程序框图，接线端的颜色和符号表明了相应输入控件或显示控件的数据类型。程序框图是程序的核心，程序要实现的功能都是通过程序框图反应出来的。本课程设计的程序框图主要运用了while循环、时间结构、条件结构和平铺顺序等结构。
虚拟仪器技术实验报告
成都理工大学工程技术学院 虚拟仪器技术实验报告 专业: 学号: 姓名: 2015年11月30日
1 正弦信号的发生及频率、相位的测量实验内容： ●设计一个双路正弦波发生器，其相位差可调。 ●设计一个频率计 ●设计一个相位计 分两种情况测量频率和相位： ●不经过数据采集的仿真 ●经过数据采集〔数据采集卡为PCI9112〕 频率和相位的测量至少有两种方法 ●FFT及其他信号处理方法 ●直接方法 实验过程： 1、正弦波发生器，相位差可调 双路正弦波发生器设计程序：
相位差的设计方法：可以令正弦2的相位为0，正弦1的相位可调，这样调节正弦1的相位，即为两正弦波的相位差。 2设计频率计、相位计 方法一：直接读取 从调节旋钮处直接读取数值，再显示出来。 方法二：直接测量 使用单频测量模块进行频率、相位的测量。方法为将模块直接接到输出信号的端子，即可读取测量值。 方法三：利用FFT进行频率和相位的测量 在频率谱和相位谱上可以直接读取正弦信号的主频和相位。 也可通过FFT求得两正弦波的相位差。即对信号进行频谱分析，获得信号的想频特性，两信号的相位差即主频率处的相位差值，所以这一方法是针对单一频率信号的相位差。 前面板如下：
程序框图： 2幅频特性的扫频测量 一、实验目的 1、掌握BT3 D扫频仪的使用方法。 2、学会用扫频法测量放大电路的幅频特性、增益及带宽。 二、工作原理 放大电路的幅频特性，一般在中频段Ｋ中最大，而且基本上不随频率而变化。在中频段以外随着频率的升高或降低，放大倍数都将随之下降。一般规定放大电路的频率响应指标为3dB，即放大倍数下降到中频放大倍数的70.7%，相应的频率分别叫作下限频率和上限频率。上下限频率之间的频率范围称为放大电路的通频带，它是表征放大电路频率特性的主要指标之一。如果放大电路的性能很差，在放大电路工作频带内的放大倍数变化很大，则会产生严重的频率失真，相应的
Labview简答题
1. For循环和While循环的区别是什么？使用中它们各自适用于什么场合? 答：For循环规定了循环次数，其条件选择是根据计数器计数次数是否达到循环次数而决定结束循环的条件；而While循环不规定循环次数，其条件选择是根据选择器端子的条件是否得以满足而决定结束循环的条件。For循环适合于有限次数的循环操作，而While循环适合于根据程序运行过程中逻辑关系或在程序执行中人为地决定循环次数。 2. 什么是VISA？VISA有什么特点？ 答：VISA是虚拟仪器软件结构(Virtual Instrument Software Architectuere)的简称，是由VXI plug & play系统联盟所统一制定的I/O接口软件标准及其相关规范的总称。一般称这个I/O 函数库为VISA库（用于仪器编程的标准I/O函数库）。VISA函数库驻留于计算机系统中，是计算机与仪器之间的标准软件通信接口，用以实现对仪器的控制 3. 移位寄存器的用途？怎样初始化移位寄存器？ 答：①移位寄存器主要用于While循环和For循环，将上一次循环的值传给下一次循环。还可以存储前几次循环的值，在移位寄存器的左端口或右端口上右击鼠标弹出菜单，选择Add Element选项，可创建附加的左端口来存储前几次循环的值。②在循环外将初始值连到移位寄存器的左端口，有默认初值。 4、什么叫虚拟仪器？虚拟仪器相对于传统仪器有优势在哪里？（本题5分） 答：虚拟仪器技术简单说就是用户自定义的基于PC的测试和测量解决方案。相对于传统仪器,有4大优势：性能高，扩展性强，开发时间少，并且具有出色的集成功能。 5、简述在LabVIEW中调用C语言代码的方法和步骤。（本题5分） 答：在LabVIEW中对C语言代码的调用是能过CIN节点来实现的，具体步骤如下：(1)创建一个空的CIN节点（2）为CIN节点设置输入、输出端口（3）创建C语言源程序（4）创建并编译*.lsb文件（5）加载*.lsb文件并完成调用过程。 6、Labview有哪几种结构类型？（本题5分） 答：循环结构选择结构顺序结构事件结构公式节点以及反馈节点 7.什么叫虚拟仪器？虚拟仪器相对于传统仪器有优势在哪里？(6分) 答：虚拟仪器技术简单说就是用户自定义的基于PC的测试和测量解决方案。相对于传统仪器，有4大优势：性能高，扩展性强，开发时间少，并且具有出色的集成功能。 8.简述在LabVIEW中调用C语言代码的方法和步骤。（6分） 答：在LabVIEW中对C语言代码的调用是能过CIN节点来实现的，具体步骤如下 (1)创建一个空的CIN节点（2）为CIN节点设置输入、输出端口（3）创建C语言源程序（4）创建并编译*.lsb文件（5）加载*.lsb文件并完成调用过程。 https://www.360docs.net/doc/0819073027.html,bVIEW有哪些方式能与第三方硬件连接？（7分） 答：有以下几种方式与第三方硬件连接：动态链接库（DLL）、TCP/IP、DataSocket、OPC、共享变量、ActiveX、DDE、.net 10.虚拟仪器程序调试方法主要有哪些?（7分） 答：1、设置执行程序为高亮方式，程序执行前点击高亮按钮，则运行过程会以高亮形式显示。２、单步执行方式：如果要使框图程序一个节点一个节点则按下单步单步按行钮就会闪烁，指示它将被执行，再次点击单步按钮，程序将会变成连续运行。３、探针，从工具模板中选择探针工具，将探针工具置于某根连线上可以用来查看运行过程中数据流在该连线时的数据４、断点使用断点工具可以在程序的某一点中止程序执行，用探针或单步方式查看数据。 https://www.360docs.net/doc/0819073027.html,bview有哪几种结构类型？（6分） 答：循环结构选择结构顺序结构事件结构公式节点以及反馈节点
labview常见习题复习题考试题
labview常见习题复习题考试题——答案 1. 10.21 产生100个随机数,求其最小值和最大值以及平均值 2. 10.22 用for循环产生4行100列的二维数组,数组成员如下: 1,2,3.......100; 100,99,98.......1; 6,7,8.......105; 105,104,103......6; 从这个数组中提取2行50列的二维数组,数组成员如下: 50,49,48......1; 56,57,58 (105) 将这2个数组用数组显示件显示在前面板. 3. 10.23 程序开始运行时候要求用户输入一个口令,口令显示正确时候滑钮显示件显示0---100的随机数,否则程序立即停止. 4. 10.24 编写一个程序,在前面板上放3个按钮,当按下某个按钮时,输出按钮的编号. 5. 10.25 编写计算以下等式的程序： y1=x3-x2+5 y2=m*x+b x的范围是0---10。 y1和y2用数组显示件显示在前面板。 6. 10.26 编程求Josephus(约瑟夫环)问题:m个小孩子围成一圈,从第一个小孩子开始顺时针方向数数字,到第n个小孩子离开,这样反反复复,最终只剩下一个小孩子,求第几个小孩子留下? 7. 10.27 猴子吃桃子问题,每天吃完全部的桃子一半又一个,到第10天的时候还剩下一个,编程求第一天桃子的总数. 8. 10.28 编程求1000以内的所有水仙花数,"水仙花数"指一个三位数,它的各位数字的立方和等于她本身.例如:371=3*3*3+7*7*7+1*1*1; 9. 10.31 编程求1000以内的"完数","完数"是指一个数恰好等于它本身的因子之和,例如28=14+7+4+2+1; 10. 11.1 在一个chart中显示3条曲线,分别用红,绿,蓝3种颜色表示范围0-1,0- 5,0-10的3个随机数. 11. 11.2 在一个Graph中用2种不同的的线宽显示1条正弦曲线和一条余弦曲线,每条曲线长度为128个点.正弦曲线x0=0,Dealt x=1,余弦曲线x0=2,Dealt x=10. 12. 11.3 用XY Graph显示一个半径为1的圆 13. 11.4 产生一个10行10列的二维数组,数组成员为0--100的数字,并用强度图显示. 14. 11.5 画出Labview图形显示,以及放大缩小功能,以及在此图标上添加可改变的labVIEW字体样式. 15. 11.6 在前面板创建数值型控件,输入一个数值,在乘以一个比列系数,然后还在同一个控件中显示出来.(局部变量用法) 16. 11.7 编写一个程序,用labview的信号生成函数产生一个三角波并显示在chart 上,在编写例外一个程序读出数据显示在chart上,调节2者的程序运行的时间,比较波形的差异.(全局变量) 17. 11.8 编写一个程序,用labview的信号生成函数产生一个三角波并显示在chart
虚拟仪器与自动测试技术(实验121203版)labview
实验二 电阻阻值测量实验 一、实验目的 1） 熟悉NI ELVIS （虚拟仪器套件）的工作环境，了解系统的主要构成和功能； 2） 学习使用DMM （数字万用表）测量电压、电流等参量； 3） 学习电阻阻值的测量方法。 二、实验任务 1） 电阻电压测量实验 图2.1为电阻分压测量实验的示意图，用DMM 测量分压后电阻两端的电压值。 DMM[V]+5V Ground R1 R2 图2.1 电阻分压测量实验 2） 电阻测量实验 选择R1或R2其中一个电阻，使用电阻档测试功能，测量电阻值作为标准值。 注意：测量电流，电阻，电容，电感，二极管需使用电流测试端，仅测试电压用电压测量端。 3） 通过已知的电压分压比例和电阻值，计算另一个电阻的阻值，将计算得到的阻值与通过万用表功能测试得到的阻值比较差值大小。 4） 完成相应参数的实验和测试结果的分析、记录工作。 三、实验要求 1） 参考图2.1连接相关线路，测量并记录待测相关参数； 2） 从理论和测量值两个方面分析误差，得出正确结论。 3） 正确使用ELVIS 实验台的测量端口，谨防线路连线错误引起的短路和断路故障。
实验三 RC振荡电路实验 一、实验目的 1）熟悉NI ELVIS（虚拟仪器套件）的工作环境，了解系统的主要构成和功能； 2）学习使用Oscillosope（示波器）、FGEN（函数波形发生器）； 3）设计简单的RC电路，加深对RC振荡电路原理的理解。 二、实验任务 1）RC电路测量实验 搭建简单的RC电路模型，用FGEN（函数波形发生器）提供4Hz的方波信号，观察RC电路的充放电波形。图3.1为简单RC电路模型图。 注意：1）为了保证波形输出正确性，可首先通过示波器测试输出波形信号。 2）提供3个电阻、1个电容供RC电路搭建使用，合理选择电阻和电容，得到便于观察的波形图。 3）可变电源提供的信号变化频率最小为4Hz（该频率需要手动设置）。 测量中电压值由通道ACH0+和ACH0-两个通道输出使用，通过Oscillosope（示波器）的Channel A显示波形，信号源选择ACH0。 图3.1 简单RC电路模型 2）RC瞬态电路冲放电特性分析 图3.2 RC瞬态电路波形图 将得到的波形图中充放电参数与理论数据分析比较，对RC振荡电路进行理论分析。 三、实验要求 1）参考图3.1连接相关线路，测量并记录待测相关参数； 2）从理论和测量值两个方面分析误差，得出正确结论。
虚拟仪器试卷(含答案)
虚拟仪器试卷（满分100分） 一、填空题。（本题共10小题，15个填空，每空1分，共15分。） 1、一个完整的VI包括三个部分：( )。 2、LabVIEW有四种类型的节点：（）、（）、结构和代码接口。 3、因为For循环的常用来处理数组，所以数据出口的自动索引默认为（）。 4、而While循环的数据出口的自动索引默认为（）。 5、使用两个For循环，把其中一个嵌套在另一个中可以生成一个二维数组。外层的For循环产生（）元素，而内层的For循环产生（）。 6、利用（）可以方便地从复杂的待测信号中分离出某一特定频率的信号。采样间隔是指（）。 7、虚拟仪器最核心的思想是（），从而降低系统成本，增强系统功能与灵活性。 8、如果没有现成的数据采集卡，我们也可以利用LabVIEW中的（）功能实现数据采集。 9、Sequence结构有（）两种方式。 10、框图程序是由（）、（）和（）组成的可执行代码。 二、单项选择题。（本题共5小题，每个小题有四个选项，从中选出正确的选项，每小题2分，共10分。） 1、当一个函数的error in带有错误信息时，下列哪种说法是正确的。（） A、该函数会对错误信息进行处理 B、该函数不会作任何操作，而是直接将错误信息传递给error out，且不会将自身函数发生的错误加进去。 C、该函数将会发出错误信息警告，且使程序终止运行。 D、该函数会直接将错误信息传递给error out。且会将自身函数发生的错误也一并加进去。 2、下列哪种说法是错误的？（） A、虚拟仪器采用的是面向对象和可视化编程技术。 B、在程序运行的过程中波形的可见性是不可以改变的。 C、在LabVIEW中，VI程序的运行是数据流驱动的。 D、在创建子程序时，可以使用连线工具给前面板的控制器和指示器分配端口。
虚拟仪器设计 计算器设计步骤及方法
标准计算器的设计 一、设计思想： .创建3个字符串显示控件num1，num2，num3，其中： 1、第一个输入数据存储在num1中 2、第二个输入数据存入num2中 3、将其赋给num3，并使num2为空，以便输入的数据存入num2 4、所有的运算是在num1和num3间进行 5、运算结果都赋给result，同时赋给num1，用于下一次的运算 .创建4个布尔开关按钮change，change1，change2，change3，其中： 1、Change的真假用来判断是第一个数据还是第二个数据 2、change1的功能是在输入=，运算完后，不需要初始化即可进行下一次运算 3、change2用来去掉数据小数末尾的0 4、change3用来保证backspace键仅对输入的数据有效，对运算结果无效 .创建2个数值显示控件type1，type2，并分别在其后面板的属性——数据类型——表示法中选择U8其中： 1、type1用来存储运算符号 2、type2用来保证连续“+、-、*、/”的正确性 3、所有的运算结果都赋给result 4、result经过去零处理后得到result1，将数据显示在前面板上。 二、实现过程 1、面板按键的设计及感应 首先，在前面板上建立一个簇 然后在簇中再建立布尔量，复制20个以满足键的需求（0--9十个数字键，一个小数点键，一个等号键，四则运算键，一个开方键，一个倒数键，一个反号键，一个清零键及一个退出键并注意按键的顺序）。 将按键给值并作适当的美化处理
在后面板中通过将簇中元素按产生的顺序组成一个一维数组，这样就实现了每 个键与数字(0--20)之间的对应。每次按下一个键时，通过查找出对应的键并把结果(对应的数字)连接到一个case结构，然后执行对应case结构中的程序，至此就完成了对
虚拟仪器技术的现状及发展前景
labview的现状及发展前景
一、概述 随着计算机技术、大规模集成电路技术和通讯技术的飞速发展，仪器技术领域发生了巨大的变化，美商国家仪器公司(National Instruments)于八十年代中期首先提出基于计算机技术的虚拟仪器的概念，把labview技术带入新的发展时期，随后研制和推出了基于多种总线系统的labview。 labview就是在通用计算机上加上软件和（或）硬件，使得使用者在操作这台计算机时，就象是在操作一台他自己设计的专用的传统电子仪器。在虚拟仪器系统中，硬件仅仅是为了解决信号的输入输出，软件才是整个仪器系统的关键，任何一个使用者都可以通过修改软件的方法，很方便地改变、增减仪器系统的功能与规模，所以有“软件就是仪器”之说。虚拟仪器技术的出现，彻底打破了传统仪器由厂家定义，用户无法改变的模式，虚拟仪器技术给用户一个充分发挥自己的才能、想象力的空间。用户（而不是厂家）可以随心所欲地根据自己的需求，设计自己的仪器系统，满足多种多样的应用需求。 labview系统概念是对传统仪器概念的重大突破，是计算机系统与仪器系统技术相结合的产物。它利用计算机系统的强大功能，结合相应的硬件，大大突破传统仪器在数据处理、显示、传送、处理等方面的限制，使用户可以方便地对其进行维护、扩展、升级等。 labview系统可以广泛地应用在通讯、自动化、半导体、航空、电子、电力、生化制药、和工业生产等各种领域。 二、构成与特点 现有的labview系统按硬件工作平台主要可分为基于PC总线的虚拟仪器、基于VXI的虚拟仪器、基于PXI的虚拟仪器，所应用场合不同各有其特点。 虚拟仪器技术就是利用高性能的模块化硬件，结合高效灵活的软件来完成各种测试、测量和自动化的应用。灵活高效的软件能帮助您创建完全自定义的用户界面，模块化的硬件能方便地提供全方位的系统集成，标准的软硬件平台能满足对同步和定时应用的需求。这也正是NI近30年来始终引领测试测量行业发展趋势的原因所在。只有同时拥有高效的软件、模块化I/O硬件和用于集成的软硬件平台这三大组成部分，才能充分发挥虚拟仪器技术性能高、扩展性强、
传感器与检测技术复习资料
传感器与检测技术复习资料(总6页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
第一章 by YYZ 都是老师上课给的应该全都有了。 1.传感器是一种以一定精确度把被测量（主要是非电量）转换为与之有确定 关系、便与应用的某种物理量（主要是电量）的测量装置。 2.传感器的组成：信号从敏感元件到转换元件转换电路。 3.敏感元件：它是直接感受被测量，并输出与被测量成确定关系的某一物理 量的元件。 4.转换元件：敏感元件的输出就是它的输入，它把输入转换成为电路参数。 5.转换电路：将电路参数接入转换电路，便可转换为电量输出。 6.误差的分类：系统误差（测量设备的缺陷），随机误差（满足正态分 布），粗大误差。 7.系统误差：在同一条件下，多次测量同一量值时绝对值和符号保持不变， 按一定规律变化的误差称为系统误差。材料、零部件及工艺的缺陷，标准测量值，仪器刻度的标准，温度，压力会引起系统误差。 8.随机误差：绝对值和符号以不可预定的变化方式的误差。仪表中的转动部 件的间隙和摩擦，连接件的弹性形变可引起随机误差，随机误具有随机变量的一切特点。 9.粗大误差：超出规定条件下的预期的误差。粗大误差明显歪曲测量结果， 应该舍去不用。 10.精度：反映测量结果与真值接近度的值。 11.精度可分为准确度、精密度、精确度。 12.准确度：反映测量结果中系统误差的影响程度。 13.精密度：反映测量结果中随机误差的影响程度。 14.精确度：反映测量结果中系统误差和随机误差综合的影响程度，其定量特 征可以用测量的不确定度（或极限误差）表示。 15.精密度高的准确度不一定高，准确度高的精密度不一定高，但精确度高， 则精密度和准确度都高。
虚拟仪器习题答案 ()

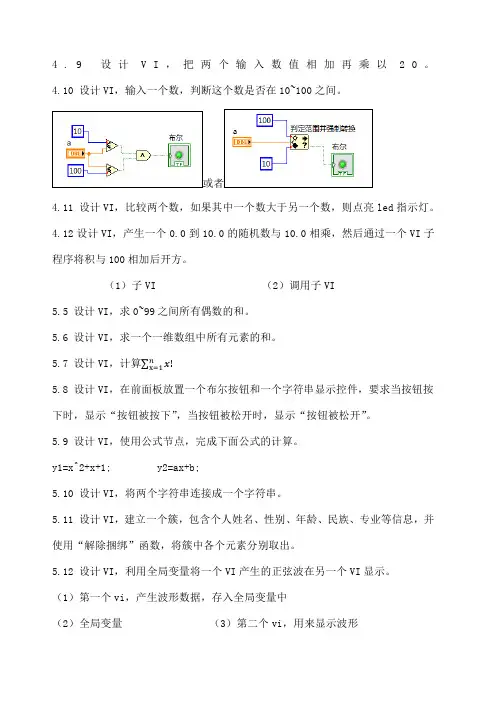

4.9设计V I，把两个输入数值相加再乘以20。 4.10 设计VI，输入一个数，判断这个数是否在10~100之间。 4.11 设计VI，比较两个数，如果其中一个数大于另一个数，则点亮led指示灯。 4.12设计VI，产生一个0.0到10.0的随机数与10.0相乘，然后通过一个VI子程序将积与100相加后开方。 （1）子VI （2）调用子VI 5.5 设计VI，求0~99之间所有偶数的和。 5.6 设计VI，求一个一维数组中所有元素的和。 5.7 设计VI，计算 5.8 设计VI，在前面板放置一个布尔按钮和一个字符串显示控件，要求当按钮按下时，显示“按钮被按下”，当按钮被松开时，显示“按钮被松开”。 5.9 设计VI，使用公式节点，完成下面公式的计算。 y1=x^2+x+1; y2=ax+b; 5.10 设计VI，将两个字符串连接成一个字符串。 5.11 设计VI，建立一个簇，包含个人姓名、性别、年龄、民族、专业等信息，并使用“解除捆绑”函数，将簇中各个元素分别取出。 5.12 设计VI，利用全局变量将一个VI产生的正弦波在另一个VI显
