《建设用卵石、碎石》修订说明

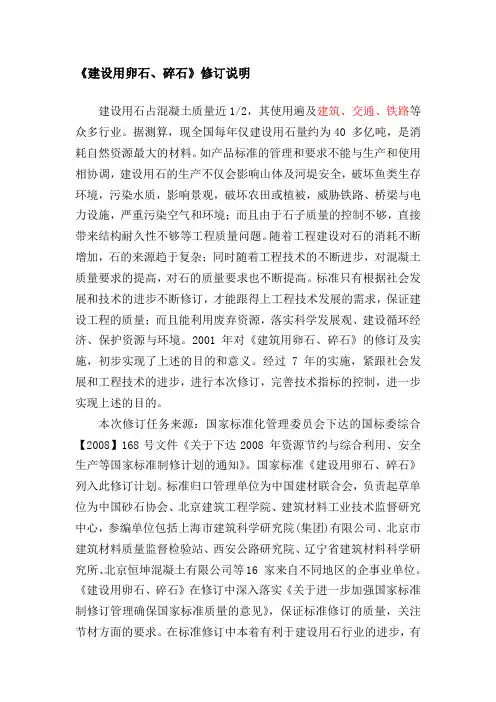

建设用卵石、碎石》修订说明
建设用石占混凝土质量近1/2 ，其使用遍及建筑、交通、铁路等众多行业。据测算，现全国每年仅建设用石量约为40 多亿吨，是消耗自然资源最大的材料。如产品标准的管理和要求不能与生产和使用相协调，建设用石的生产不仅会影响山体及河堤安全，破坏鱼类生存环境，污染水质，影响景观，破坏农田或植被，威胁铁路、桥梁与电力设施，严重污染空气和环境；而且由于石子质量的控制不够，直接带来结构耐久性不够等工程质量问题。随着工程建设对石的消耗不断增加，石的来源趋于复杂；同时随着工程技术的不断进步，对混凝土质量要求的提高，对石的质量要求也不断提高。标准只有根据社会发展和技术的进步不断修订，才能跟得上工程技术发展的需求，保证建设工程的质量；而且能利用废弃资源，落实科学发展观、建设循环经济、保护资源与环境。2001 年对《建筑用卵石、碎石》的修订及实施，初步实现了上述的目的和意义。经过7 年的实施，紧跟社会发展和工程技术的进步，进行本次修订，完善技术指标的控制，进一步实现上述的目的。
本次修订任务来源：国家标准化管理委员会下达的国标委综合【2008】168
号文件《关于下达2008 年资源节约与综合利用、安全生产等国家标准制修计划的通知》。国家标准《建设用卵石、碎石》列入此修订计划。标准归口管理单位为中国建材联合会，负责起草单位为中国砂石协会、北京建筑工程学院、建筑材料工业技术监督研究中心，参编单位包括上海市建筑科学研究院（集团）有限公
司、北京市建筑材料质量监督检验站、西安公路研究院、辽宁省建筑材料科学研究所、北京恒坤混凝土有限公司等16 家来自不同地区的企事业单位。《建设用卵石、碎石》在修订中深入落实《关于进一步加强国家标准制修订管理确保国家标准质量的意见》，保证标准修订的质量，关注节材方面的要求。在标准修订中本着有利于建设用石行业的进步，有利于促进混凝土质量的提高，有利于贯彻实施国家节能减排的政策的原则进行；同时充分考虑建筑、水利、公路、铁道等行业用石的不同，提高标准的可执行性。在本次标准修订中主要参考《普通混凝土用砂、石质量及检验方法标准》JGJ52-2006 、《公路水泥混凝土路
面施工技术规范》JTG F30-2003 、《公路桥涵施工技术规范》JTJ041-2000 、《铁路混凝土与砌体工程施工规范》TB10210-2001/J118-2001 等国内相关标准规范的规定及《混凝土用骨料》ASTM C33-08、《混凝土用骨料》BS EN12620-2002+A1-2008
等国外有关标准规范的要求。
在本次修订中，考虑到原标准的一些技术要求，经过多年的使用证明基本合理，且与其他相关标准的技术要求基本一致的，没有作修改，主要包括含泥量、有害物质、岩石抗压强度、碎石压碎指标、碱骨料反应、坚固性。现将本标准的主要修订内容说明如下：
1 标准名称与范围在众多建设工程领域，石子的生产工艺相同，产品的基本技术指标一样，作为国家标准应该有更大范围的适用性，因此将标准的名称由建筑用卵石、碎石改为建设用卵石、碎石，其范围适用于建设工程中水泥混凝土及其制品用卵石和碎石。考虑到水利工程混凝土多为大体积混凝土，使用环境特殊，水利行业用砂石的技术要求与其他行业区别较大，多年来形成了行业内生产和供应，与其他行业少有交叉的局面，因此本标准所指建设工程不包括水利工程。适用范围的改变，扩大了标准的使用领域，统一了相关行业对石子的基本要求，有利于石子的生产质量控制和选用。
2 用途与规格
原标准将卵石、碎石的类别划分i类、n类、川类，用于区别石子质量的优劣，并按不同类别规定了用途，其目的在于保证混凝土的性能，但随着混凝土技术的不断进步，用川类石子可以配制C30甚至更高等级的混凝土。随着混凝土技术的发展，原有的不同类别石子的用途规定已不具备实际意义，反而对混凝土技术进步有限制，因此本次修订撤消了原标准有关不同类别石子用途的规定。原标准对规格的描述在执行中没有实际意义，无论是单粒粒级还是连续粒级其公称粒径都有多种，在颗粒级配的技术要求中已对不同的单粒粒级和连续粒级分别作出要求；而用户完全可以根据需要选择满足要求的产品，不需在标准中作出相关规定，因此本次修订撤消了原标准中的规格。
3 技术要求
3.1 颗粒级配国内外先进的混凝土技术研究与应用表明，以单粒粒级进行粗骨料的生产及产品供应，由混凝土的生产单位按其需要选用单粒粒级或将不同单粒粒级混合形成连续粒级后用于混凝土的生产，这种方式对混凝土的质量控制是非常有利的，也是混凝土技术新发展的一个趋势。原标准有 6 个连续级配即5~10、5~16、5~20、5~25、5~31.5 、5~40， 5 个单粒粒级即10~20、16~31.5 、20~40、31.5~63 、40~80。考虑到5~10 粒级，其粒径范围仅有一个区间，归入单粒粒级在理论和应用方面更为合适，因此将5~10 粒级由原来的连续粒级调整为单粒粒级；考虑到新修订的标准为建设用石，其适用于建筑、交通、铁路等工程领域，综合现行标准《普通混凝土用砂、石质量及检验方法标准》JGJ52-2006、《公路水泥混凝土
路面施工技术规范》JTG F30-2003 、《公路桥涵施工技术规范》JTJ041-2000 、《铁路混凝土与砌体工程施工规范》TB10210-2001/J118-2001 等相关标准规范对于粗骨料的颗粒级配的分级情况，增加了10~16、16~25 两个单粒级以满足公路工程的需求；同时考虑在实际应用中，31.5~63 单粒级几乎没有，故将这一粒级删除。经过以上修订，粗骨料包含 5 个连续粒级即5~16、5~20、5~25、5~31.5 、5~40、7 个单粒粒级即5~10、10~16、
10~20、16~25、16~31.5 、20~40、40~80，突出了单粒粒级的设置，有了更多的单粒粒级，用户可根据自己需要用不同比例、不同规格的单粒粒级合成连续粒级，给石子的用户以更大的空间，并且更加容易控制混凝土的质量。
在本次修订中，对不同地区现有碎石的颗粒级配进行了试验或调研，共取
得数据51组（见附件1）,对比《建筑用卵石、碎石》GB/T14685 （本次修订草案）、《普通混凝土用砂、石质量及检验方法标准》JGJ52-2006、《公路桥涵施工技术规范》JTJ041-2000 、《铁路混凝土与砌体工程施工规范》TB10210-2001/J118-2001 中颗粒级配的要求，有1、3、13、24~26、31~33、35
共10 组级配不合格，占19.6%；对比《公路水泥混凝土路面施工技术规范》JTG
F30-2003 ，有1~10、12、13、19、21~33、35、51 共28 组级配不合格，占54.9%，且大多为16m m粒级不满足要求。调研结果表明，80%以上的石子级配能够满足
修订后的GB/T14685 的颗粒级配要求；工程应用也表明，大多数的粗骨料级配是可以配制出满足使用要求的混凝土的，因此对各粒级级配的要求是：原标准中已有的粒级其不同粒径累计筛余范围不变，新增加的10~16、16~25 两个单粒粒
级不同粒径累计筛余范围从《公路水泥混凝土路面施工技术规范》JTG F30-2003
中引用。
3.2 泥块含量
原标准对I类、H类、川类石的泥块含量分别限制为0、v 0.5%、v 0.7%。
《公路水泥混凝土路面施工技术规范》JTG F30-2003对泥块含量分为0、v 0.2%、
V0.5%三个等级要求；《普通混凝土用砂、石质量及检验方法标准》JGJ52-2006分
为w 0.2%、w 0.5%、w 0.7%，但特别指出对于有抗冻、抗渗或其他特殊要求的强度等级小于C30 的混凝土，其所用碎石或卵石中泥块含量不应大于0.5 ；《公路桥涵施工技术规范》JTJ041-2000 分为0、w 0.5%、w 0.7%；《铁路混凝土与砌体工程施工规范》TB10210-2001/J118-2001 及铁路混凝土耐久性设计暂行规定[2005]157 号要求粗骨料中泥块含量应w 0.25%。本次标准修订，进行了石子的泥块含量的试验或调研（见附件2），结果表
明55 个样品的泥块含量，有11 个为0；V 0.25%的有34 个，占64.2%；V 0.5% 的有43 个，占79.6%。
综合各有关标准对粗骨料泥块含量的要求可以看出0.5%是一个比较基本的
指标要求，从试验及调研结果可以看出，近80%的石子泥块含量满足V 0.5%的
要求，本着严格控制混凝土中有害物质的原则，本次修订将I类、n类、川类石的泥块含量分别限制为0、V 0.25%、V 0.50%。
3.3 针片状颗粒含量石子中针片状颗粒含量是严重影响混凝土性能的指标之一，高强乃至高性能混凝土都要求严格控制针片状颗粒含量；另外随着骨料生产技术的不断提高，石中针片状颗粒逐渐减少。原标准对I类、n类、川类石的针片状颗粒含量分别为
V5%、V 15%、V 25%的规定已不符合石子的生产和应用现状。本次修订针对针片状颗粒含量作了重点试验及调研，共取得263 个数据（见附件3），统计分析见表 1 。
表 1 石子针片状颗粒含量调查结果分析针片状颗
粒含量
V15 V12 V10 V8 V6 V4 V3
（%）
样本个数262 261 258 235 199 140 94
所占比例（%）
99.6 99.2 98.1 89.7 75.7 53.2 35.7
从表 1 可以看出，针片状颗粒含量小于4%的样本超过了53%；小于8%的
样本超过了85%以上；小于10%的样本超过了95%以上。虽然有关标准中多以5%为最高等级要求、25%为最低等级要求，但本着有利于砂石行业进步、保证
混凝土质量的原则，本次修订将I类、n类、川类石子的针片状颗粒含量分别限
