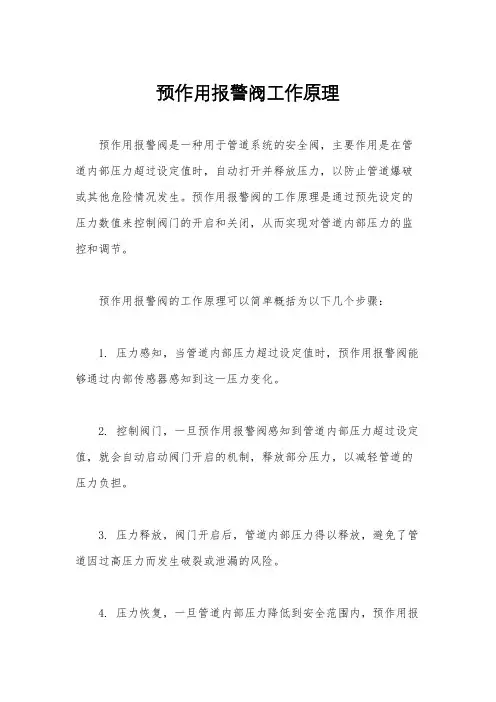

预作用报警阀工作原理

预作用报警阀工作原理 Final approval draft on November 22, 2020

预作用阀系统

一、概述

预作用系统是将火灾自动探测报警技术和自动喷水灭火系统结合起来，在系统中安装闭式洒水喷头。在未发生火灾时该系统管道内通常充有低压空气或氮气以供监测，故系统具有干式系统的特点。因此它适用于安装在那些既需用水灭火但又绝对不允许发生火灾跑水的地方。例如：图书馆、档案室、贵重物品储藏室、电脑机房等处。还可替代干式系统安装在高温严寒冰冻等地区。

二、工作原理预作用系统预作用阀是由雨淋阀和湿式报警阀上下串接而成，雨淋阀位于供水侧，湿式报警阀位于系统侧而成为预作用阀组。系统由预作用阀、水力警铃、压力开关、空压机、空气维护装置、信号碟阀等组成，安装闭式洒水喷头，并以常用的探测系统作为报警和启动的装置。其动作原理：一旦发生火灾，安装在保护区感温感烟火灾探测器发出火灾报等信号。火灾报警控制器或消防控制中心，接到报警信号后发出指令打开雨淋阀上电磁阀，使雨淋阀开启，压力水流进系统侧管网，变成湿式喷水系统，同时水力警铃发出报苦，压力开关动作反馈给控制中心显示管路已充水，并启动消防泵。此时管道上安装闭式洒水喷头尚未释放，不会喷水。人尚可主动地经主管人员采取适当行动将火扑灭，避免喷头动作水渍造成的损失。如果火灾控制不住继续发展，致使闭式喷头玻璃球动作喷水，水泵自动启动。火灾扑灭后，应将电磁阀关闭,使雨淋阀关闭,并排除管中的水使系统充气压力保持在0.03-0.05MPa范围内，恢复准工作状态。

四、安装、调试、维护

4．1安装4．2调试4．3维护

消防工程四大系统及四大报警阀组解析

消防工程四大系统及四大报警阀组解析四大系统：湿式自动喷水灭火系统、干式自动喷水灭火系统、雨淋自动喷水灭火系统、预作用自动喷水灭火系统 ●湿式自动喷水灭火系统【系统工作原理】保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。这时湿式报警阀系统侧压力降低，供水侧压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。系统工作流程图湿式报警阀组结构图【湿式报警阀组说明】 1、模拟实验阀：在阀瓣上方，模拟实验阀打开，湿式报警阀组打开，平时常闭。 2、铃响截止阀：当灭火或实验过程中，关闭水力警铃用，平时常开。 3、补偿器：当系统侧管网有轻微泄露时，补偿器为上腔补水，维持上下腔压力平衡。【湿式报警阀组的不同状态】伺应状态工作状态

【系统工作原理】配水管网与供水管间设置干式控制信号阀将它们隔开，在配水管网中平时充满着有压气体用于系统的启动。发生火灾时，喷头首先喷出气体，致使管网中压力降低，供水管道中的压力水打开干式报警阀组而进入配水管网，接着从喷头喷出灭火。不过该系统需要多增设一套充气设备，一次性投资高、平时管理较复杂、灭火速度较慢。系统工作流程图干式报警阀组结构图【干式报警阀组说明】 1、系统侧压力表测试的为系统气压。 2、干式报警阀组有体外防复位机构，湿式报警阀组没有。 3、气路止回阀：防止系统灭火时，水流进入供气管路。 4、安全阀：供气管路压力过高时泄压。 5、主排水阀：灭火后，排掉系统侧多余的水，使系统恢复至伺应状态。 6、无延迟器。【干式报警阀组的不同状态】伺应状态工作状态

报警阀的分类介绍与原理解读

[导读]报警阀是消防工程必要的报警装置，起到火灾自动探测报警技术和自动喷水灭火等作用。主要有湿式报警阀、干式报警阀、雨淋报警阀、预作用报警阀。湿式报警阀装置由湿式报警阀、水力警铃、延迟器及压力开关、压力表、排水阀、试验阀、报警试验管路等组成。湿式报警阀是只允许水流入湿式系统，并在规定压力流量下驱动配套部件报警的一种单向阀。工作原理：湿式系统管网内充满压力水，长期处于备用工作状态，适用于4℃-70℃环境温度(并只能竖向垂直安装)。当保护区域内发生火灾时，环境温度升高，喷头的温度敏感元件(玻璃球)破裂，喷头出水灭火，同时水流指示器动作指示火灾区域，湿式报警阀开启供水灭火，其中一小部分水流向报警管路，驱动水力警铃、压力开关，水力警铃发出连续的报警声，压力开关动作：启动喷淋泵、控制中心声光报警。湿式报警阀(图1) 干式报警阀用于干式喷淋报警灭火消防系统中，属于系统消防供水的报警及控制阀门，该系统一般应用于环境温度低于4℃的建筑物中，在伺应状态时，由系统管网中的压缩空气通过干式报警阀将消防压力水封于供水侧，当闭式喷头发生动作引起管网气压下降并达到一定值时干式报警阀打开，压力水通过阀进入系统管网灭火。

工作原理：启动前干式报警阀前(与水源相连一侧)的管道内充以压力水，干式报警阀后的管道内充以压缩空气，报警阀处于关闭状态。发生火灾时，闭式喷头热敏感元件动作，喷头开启，管道中的压缩空气从喷头喷出，使干式阀出口侧压力下降，造成报警阀前部水压力大于后部气压力，干式报警阀被自动打开，压力水进入供水管道，将剩余的压缩空气从已打开的喷头处推出，然后喷水灭火。在干式报警阀被打开的同时，通向水力警铃和压力开关的通道也被打开，水流冲击水力警铃和压力开关，并启动水泵加压供水。干式报警阀(图2) 雨淋报警阀是除湿式报警阀外应用较多的报警阀。雨淋阀即能应用于雨淋系统，亦可用于水幕系统、水喷雾系统和预作用灭火系统。雨淋阀和湿式报警阀的区别基雨淋阀系统一侧即阀的出口端一般为空管或充以静压水柱，湿式报警阀系统一侧的管网内充满压力水。工作原理：由隔膜将阀隔开为压力腔和供水腔，由于上下受水作用面积和重力的差异，实现良好的密封关闭。当发生火警时，由于火灾探测器发出信号，开启隔膜雨淋阀上的电磁阀，或作感温信号用的闭式喷头遇热炸开，(也可手动打开快开球阀)使压力腔的水快速排出，泄压后，阀瓣下部供水腔的压力迅速推起阀瓣，进入系统管网灭火。同时流入报警管路，使

湿式报警阀工作流程图

湿式报警阀工作原理图 1.ＺＳFZ系列湿式报警阀组: 湿式报警阀是只允许水单方向流入喷淋系统并在规定流量下报警的一种单向阀。它在系统中的作用为:接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止喷淋系统水倒流。湿式报警阀组工作原理如图所示。伺应状态工作状态

2.湿式报警阀组工作原理: 如上图所示，在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压，同时在结构上阀瓣上承压面比下承压面面积大约１５％,故可有效地防止因水压波动打开阀瓣而形成误报警。当发生火灾使喷头动作喷水而造成系统侧水压下降,而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压力差就将阀瓣打开并向已开启的喷头连续供水,实施灭火,此为工作状态。系统正常时试验阀常闭。 3．报警阀其它组件： 3.１延迟器延迟器是容积式部件,它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。延迟器结构图如下功能特点 1)最大工作压力:1.2MPa ２）报警停止后,延迟器内水排空时间≤５miｎ３）报警延迟时间5～9０s 4）当湿式报警阀因压力波动瞬时开放时,水首先进入延迟器，这时由于进入延迟器的水量很少，会很快经延迟器底部排水口排出，水就不会进入水力警铃或压力开关,从而起到防止误报警的作用。

3.２压力开关压力开关安装在延迟器上部，将水压信号变换成电讯号,从而实现电动报警或启动消防水泵。压力开关结构图如下功能特点１)最大工作压力:1．2MPa 2)最小动作压力:0．05MＰa 3)压力可调范围:0.０25～0.125ＭＰa,本压力开关一般调为0.05MPa ３.３水力警铃水力警铃是水流过湿式报警阀使之启动后,能发出声响的水力驱动式报警装置，适用于湿式、干式报警阀及雨淋阀系统中。它安装在延迟器的上部。当喷头开启时，系统侧排水口放水后5～9０ｓ内,水力警铃开始工作。水力警铃结构图如下

湿式报警阀说明书-

一、概述 1.定义： GB50084－2001《自动喷水灭火系统设计规范》定义：湿式系统wet pipe system 由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。 2.应用范围：自动喷水灭火系统是目前世界上使用最普遍的一种固定灭火设备，主要应用于人员密集、不易疏散、外部增援灭火与救生较困难的性质重要或火灾危险性较大的场所。湿式系统要求环境温度不低于4℃，且不高于70℃。常用的场所有：工业及一般燃烧物资仓库、宾馆、商场、医院、剧院、办公楼、会议中心，特别适用于高层建筑和地下工程。自动喷水灭火湿式系统不适用以下场所： *存有遇水发生爆炸或加速燃烧的物品的场所； *存有遇水发生剧烈化学反应或产生有毒有害物质的物品的场所； *存有洒水将导致喷溅或沸溢的液体的场所； *露天场所。 3.特点： *本系统使用环境温度4℃～70℃ *本系统与其它自动喷水灭火系统系统比较，结构相对简单、实用、可靠。 *本系统具有安全可靠、灭火控火成功率高，使用期长，适用范围广、维修方便、成本低廉等优点。 4 . 认证： *本公司的产品通过ISO9001质量体系认证 *本公司生产的自动喷水灭火系统湿式报警阀组满足GB5135.2－2003《自动喷水灭火系统第2部分：湿式报警阀、延迟器、水力警铃》 *本公司生产的自动喷水灭火系统水流指示器满足GB5135.7-2003《自动喷水灭火系统第7部分：水流指示器》 *本公司生产的自动喷水灭火系统闭式洒水喷头满足GB5135.1-2003 《自动喷水灭火系统第1部分：洒水喷头》 *本公司生产的自动喷水灭火系统产品被评为“江苏名牌产品”

消防系统工作原理及组成

消防系统工作原理一、火灾自动报警系统 1、系统组成（1）探测器：感烟探测器、感温探测器、火焰探测器（2）手动报警装置：手动报警按钮（3）报警控制器：区域报警、集中报警、控制中心报警 2、系统完成的主要功能火灾发生时，探测器将火灾信号传输到报警控制器，通过声光信号表现出来，并在控制面板上显示火灾发生部位，从而达到预报火警的目的。同时，也可以通过手动报警按钮来完成手动报警的功能。 3、系统容易出现的问题、产生的原因、处理方法（1）探测器误报警，探测器故障报警原因：探测器灵敏度选择不合理，环境湿度过大，风速过大，粉尘过大，机械震动，探测器使用时间过长，器件参数下降等。处理方法：根据安装环境选择适当灵敏度的探测器，安装时应避开风口及风速较大的通道，定期检查，根据情况清洗和更换探测器。（2）手动报警按钮报警，手动报警按钮故障报警原因：按钮使用时间过长，参数下降或按钮人为损坏。处理方法：定期检查，损坏的及时更换，以免影响系统运行。（3）报警控制器故障原因：机械本身器件本身损坏报故障或外接探测器、手动按按钮问题引起报警控制器报故障、报火警。

处理方法：用表或自身诊断程序检查机器本身，排除故障，或按（1）（2）处理方法，检查故障是否由外界引起。（4）线路故障：原因：绝缘层损坏，接头松动，环境湿度过大，造成绝缘下降。处理方法：用表检查绝缘程度，检查接头情况，接线时采用焊接、塑封等工艺。二、消火栓系统 1、系统组成消防泵、稳压泵（稳压罐）、消火栓箱、消火栓阀门、接口水枪、水带、消火栓报警按钮、消火栓系统控制柜。 2、系统完成的主要功能消火栓系统管道中充满有压力的水，如系统有微量泄露，可以靠稳压泵或稳压罐来保持系统的水和压力。当火灾时，首先打开消火栓箱，按要求接好接口、水带，将水枪对准火源，打开消火栓阀门，水枪立即有水喷出，按下消火栓按钮时，通过消火栓启动消防泵向管道中供水。 3、系统容易出现的问题、产生的原因、处理方法（1）打开消火栓阀门无水原因：可能管道中有泄露点，使管道无水，且压力表损坏，稳压系统不起作用。处理方法：检查泄露点，压力表，修复或安上稳压装置，使管道有水。（2）按下手动按钮，不能联动启动消防泵

湿式报警阀与预作用阀的区别

湿式报警阀，如果喷淋管道中中如果水在流动，管道原有的静压会发生变化，会激发水力警铃报警，(它的原理可以参看一些阀门说明书，)且压力开关动作，从而来启动喷淋水泵. 湿式报警阀可以启动喷淋系统，保证水流畅通和反馈报警信号的作用。平时注意定期开启试验阀试验及保持环境干燥清洁不潮湿使其生锈自动喷水灭火系统分为开式(也叫雨淋)和闭式系统民用建筑大多都为湿式系统，闭式系统又分为湿式、干式、干湿式、预作用、重复启闭预作用（也叫循环系统）。用在湿式系统上的叫湿式报警阀，依次为干式报使用预作用报警阀只要一个湿式报警阀就可以了，没有必要再不设一个雨淋阀。作为灭火系统湿式报警阀是用于管道中有压力水的系统中。简单点说的话，湿式系统是系统管网里面都有水的，当喷头动作后直接喷水保护。湿式报警阀的就像止回阀

一样，当阀上管路的压力过低了，阀后的压力大，水就直接过去到管网中了。只不过多了点报警的作用。而预作用系统一般是由传动管启动，当系统的的闭式喷头动作后，传动管中的（水或气）压力联通着雨淋阀开启装置，从而开启雨淋阀，通过系统给水管网对火场喷水保护，而系统的喷头是开式的，直接大面积的喷水保护。二者最大的区别就是湿式系统管网中平时是有水的，需要时直接喷水。而预作用系统平时管网中是没水的。但传动管可能是用水，或用空气代替的。这是系统的简单工作原理。你可以看看阀门厂家的工作原理图。自动喷水灭火系统分为开式(也叫雨淋)和闭式系统民用建筑大多都为湿式系统，闭式系统又分为湿式、干式、干湿式、预作用、重复启闭预作用（也叫循环系统）。用在湿式系统上的叫湿式报警阀，依次为干式报警阀、与作用报警阀等等

必须掌握的自动灭火系统的四大系统及四大报警阀组解析

必须掌握自动喷水灭火系统的四大系统及四大报警阀组解析 2017-08-30 1.湿式自动喷水灭火系统系统工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。这时湿式报警阀系统侧压力降低，供水侧压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。系统工作流程图：

湿式报警阀组结构图：

注： 1、模拟实验阀：在阀瓣上方，模拟实验阀打开，湿式报警阀组打开，平时常闭。 2、铃响截止阀：当灭火或实验过程中，关闭水力警铃用，平时常开。 3、补偿器：当系统侧管网有轻微泄露时，补偿器为上腔补水，维持上下腔压力平衡。湿式报警阀组的不同状态：

伺应状态工作状态

2、干式自动喷水灭火系统系统工作原理配水管网与供水管间设置干式控制信号阀将它们隔开，在配水管网中平时充满着有压气体用于系统的启动。发生火灾时，喷头首先喷出气体，致使管网中压力降低，供水管道中的压力水打开干式报警阀组而进入配水管网，接着从喷头喷出灭火。不过该系统需要多增设一套充气设备，一次性投资高、平时管理较复杂、灭火速度较慢。系统工作流程图：

干式报警阀组结构图：注： 1、系统侧压力表测试的为系统气压。 2、干式报警阀组有体外防复位机构，湿式报警阀组没有。 3、气路止回阀：防止系统灭火时，水流进入供气管路。 4、安全阀：供气管路压力过高时泄压。 5、主排水阀：灭火后，排掉系统侧多余的水，使系统恢复至伺应状态。 6、无延迟器。

预作用(雨淋)报警阀工作原理

预作用报警阀工作原理预作用报警阀是由两阀叠加而成，故它同时兼备湿式阀与雨淋阀的功能。预作用系统通常由供水设施（消防水泵）、预作用装置（侧腔压力控制系统通常采用电动控制系统）、信号蝶阀、水流指示器及装有闭式喷头的闭式管网等组成。雨淋阀靠供水管网一侧，湿式阀靠灭火管网一侧。预作用系统处于准工作状态时，雨淋阀侧腔及下腔充满压力水，湿式阀后的灭火管网充满压缩空气（0.0 3～0.05MPa）。当洒水喷头因故爆破或管网密封不严造成灭火管网内气体泄漏时，雨淋报警阀仍未被打开，预作用系统不喷水，系统低气压报警告知需及时维修灭火管网；当雨淋报警阀侧腔因故泄压而雨淋阀被打开时，压力水通过预作用装置后进入灭火管网，此时灭火管网和喷头均为闭式状态，预作用系统不喷水，水力警铃响铃报警，压力开关给出电接点信号给消防控制设备启泵，通过现场确认为误报后关闭有关阀门进行维修，重新恢复预作用装置到准工作状态。上述几种情况均有效的防止了系统误喷。当防护区内火灾发生时，一方面闭式喷头被熔爆使灭火管网变成开式管网，另一方面火灾探测器将收集到火灾信号传回至消防控制设备，从而打开雨淋阀侧腔导管上的电磁阀使侧腔泄压导致雨淋阀被打开，压力水经过预作用装置后进入灭火管网喷水灭火，水力警铃响铃报警，压力开关给出启泵信号，预作用装置处于工作状态；当灭火结束水流停止时，湿式阀自动关闭，雨淋阀通过手动复位后又回到初始状态。预作用报警阀具备如下功能：防止误喷、火灾发生时开启迅速、水力警铃机械报警、压力开关给出启泵信号、逆止。

雨淋报警阀的构造和工作原理问：雨淋报警阀的构造和工作原理是什么？答：其构造如图2-28所示，阀腔分为上腔、下腔和控制腔（又称膜片腔或侧腔）三部分。控制腔与供水主管路和启动管路连通，供水管路上的水压推动控制腔中的膜片和驱动杆顶紧阀片锁定杆，把阀瓣锁定在阀座上，使下腔水不能进入上腔。启动管路自动或手动泄压时，控制腔压力迅速降低，使驱动杆在阀片锁定杆的力矩，阀瓣开启，水进入管网，开始喷头喷水。阀体的上腔连接自动滴水球阀，平时供水侧渗漏到系统侧的水经滴水球阀自动排出，灭火时滴水球阀自动关闭。阀体下腔连接排水管，作为系统排空之用。供水主管和控制腔的连接管上装有节流阀，启动管路泄水时，由于节流阀的作用，补进的水少于泄出的水，使控制腔水压下降，阀瓣开启。雨淋报警阀可供设计选用的公称直径规格有DN50、DN65、DN80、DN125、DN150、DN200、DN250。

湿式报警阀构造及工作原理

湿式报警阀

1、说明： ZSFZ湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定式灭火系统。该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，并且自动启动整个系统，发出声光报警信号，以达到火灾报警及控制火灾、扑灭火灾之目的。 ZSFZ型湿式报警阀装置适用于环境温度为4℃～70℃的场所。通常安装于宾馆、商场、医院、电影院、办公楼、高层建筑、仓库和地下车库等有火灾危险的场所，对于自动喷水灭火系统的消防工程设计、施工、监理请按GB50084-2001(2005)《自动喷水灭火系统设计规范》内各条款执行。产品标准：GB5135·2-2003《自动喷水灭火系统第2部份：湿式报警阀、延迟器、水力警铃》 2、产品结构和工作原理产品结构示意图(图一)

湿式报警阀工作原理及结构图

湿式报警阀安装与结构特征 1、说明： ZSFZ湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定式灭火系统。该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，并且自动启动整个系统，发出声光报警信号，以达到火灾报警及控制火灾、扑灭火灾之目的。 2、产品结构和工作原理

湿式报警阀安装操作维护手册-011.

AV-1-300型湿式报警阀安装及维护须知 Alarm Check Valve installation & maintenance guidance 概述 AV-1-300型报警止回阀是分离式阀座圈、橡胶衬面阀瓣的水流报警止回阀。用于湿式（自动洒水喷头）自动喷水灭火系统，可直立或水平*安装。当系统流入相当于1只或多只喷头流量的稳定的水流后，可自动启动电动和/或水力报警装置。水压变化的场所，应单独订购RC-1型延迟器（TFP920），用于当共用供水设备提供的水压变化时，避免误报警。 AV-1-300型报警止回阀配管附件包括：监测系统压力状况的压力表、旁通止回阀、主排水阀和报警试验阀。旁通止回阀可使因水压增加而产生的小而缓慢的水流入系统侧管道，而不使阀瓣开启，以降低误报警的可能性。

警告 AV-1-300型报警止回阀必须按美国国家消防协会适用标准和本数据表及其他授权机构的规定进行安装、维护，否则将破坏本装置的完整性。灭火系统所有者应对其灭火系统和装置的维护负责，使其处于正常操作状态。应与安装商或制造商保持联系，以解决所出现的问题。水力摩阻损失

法兰加工标准技术参数认证：FM、UL、ULC认证工作压力：1.4 – 20.7 bar 物理特性：阀体为球墨铸铁，手孔盖板为球墨铸铁或铸铁，阀座圈为青铜，DN65阀板材质为不锈钢，其它大尺寸阀板为球墨铸铁或铸铁，密封圈材质为EPDM橡胶。工作原理系统初次充水时，直到系统侧和供水侧水压相同，这时扭矩弹簧使阀板关闭。当系统压力稳定后，报警阀即处于准工作状态，阀座圈凹槽被密封，没有水流通过报警管道通过(压力开关和水力警铃不会动作)。当系统中有喷头动作，会有稳定水流通过报警阀，同时会通过报警管道至限流装置，当进口流量大于出口流量时，延迟器会被水充满，随后会驱动水力警铃和压力开关动作，直至阀板关闭。延迟器内的水会通过限流装置3.2mm排水口排除。当系统内有瞬间压力波动时，阀板会瞬间开启，但由于有延迟器，所以降低了产生误报警的可能性。

自动喷水灭火系统中四类报警阀工作原理总结

自动喷水灭火系统中四类报警阀工作原理总结 yang 【干式报警阀】 ?系统管道内无水，充有压缩空气；报警阀前（供水侧）有水；现场采用闭式喷头；火灾时，闭式喷头玻璃珠爆裂，系统管道内空气排出，致使报警阀后管道压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。【湿式报警阀】 ?系统管道内有水；报警阀前（供水侧）有水；现场采用闭式喷头；火灾时，闭式喷头玻璃珠爆裂，系统管道内水排出，致使报警阀后管道压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。【雨淋报警阀】 1.适用于火灾危险性较大的场所； 2.有四种启动控制： ?干式控制：系统管道内无水；膈膜室为压缩空气；报警阀前（供水侧）有水；现场多采用开式喷头，在温度易升高处采用闭式喷头；火灾时，闭式喷头玻璃珠爆裂，连接膈膜室的管道内空气排出，致使膈膜室压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。 ?湿式控制：系统管道内无水；膈膜室为水；报警阀前（供水侧）有水；现场多采用开式喷头，在温度易升高处采用闭式喷头；火灾时，闭式喷头玻璃珠爆裂，连接膈膜室的管道内水排出，致使膈膜室压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。 ?电气控制：系统管道内无水；膈膜室为水；现场采用开式喷头；现场关键位置设置多个火灾探测器，并连接到一个火灾控制器上，由其控制与雨淋阀隔膜室出水口相连接的电磁阀；火灾时，探测器探测到火灾后，就会由控制器向电磁阀发出电信号，使电磁阀动作，排除膈膜室里的水，致使膈膜室压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。 ?手动控制：系统管道内无水；膈膜室为水；现场采用开式喷头；当值班人员发现火灾时，可通过打开紧急手动释放器进行放水，从而使隔膜室内的水压降低，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。【预作用报警阀】 ?是雨淋与湿式报警阀的结合；阀前为雨淋阀（供水侧），阀后为湿式阀，现场采用闭式喷头；正常状态下，雨淋阀内充满压力水，一旦发生火灾，安装在保护区感温感烟火灾探测器发出火灾报等信号。火灾报警控制器或消防控制中心，接到报警信号后发出指令打开雨淋阀上电磁阀，使雨淋阀开启，压力水流进系统侧管网，变成湿式喷水系统，同时水力警铃发出报警，压力开关动作反馈给控制中心显示管路已充水，并启动消防泵。此时管道上安装闭式洒水喷头尚未释放，不会喷水。现场人员尚可采取积极措施开展灭火行动，避免喷头动作水渍造成的损失。如果火灾控制不住继续发展，致使闭式喷头玻璃球爆裂喷水灭火。

各种报警阀

ZSFU型预作用报警阀装置 1、产品概述 ZSFU型预作用装置由雨淋阀、单向阀、进水信号蝶阀、应急站、电磁阀、滴水阀、供水压力表、控制腔压力表、控制腔进水阀、控制腔进水过滤器、控制腔进水止回阀、控制腔进水孔板、控制腔进水软管、报警管路过滤器、报警控制阀、报警试验阀、报警管路泄水孔板、压力开关、水力警铃、排水球阀等组成（详见预作用报警阀装置外形图、预作用报警阀装置配管原理图）。预作用装置用于预作用系统，一旦发生火灾，探测器首先动作，发出声响报警信号，同时打开预作用阀，使整个系统充满水，并立即从已动作的喷头处喷水灭火。 2、系统原理：预作用系统是近几年发展起来的自动喷水灭火系统，它将火灾探测报警技术和自动喷水灭火系统结合起来，对保护对象起双重保护作用。在未发生火灾是该系统的系统侧管路内充有空气，故系统具有干式系统的特点，能满足高温和严寒条件下自动喷水灭火的需要。一旦发生火灾，安装在保护区的感温、感烟火灾探测器首先发出火灾报警信号，火灾报警控制器在接到报警信号后，发出指令信号打开雨淋阀，此时向系统侧管网充水，在闭式喷头尚未打开前，使系统转变为湿式系统。同时水力警铃报警，压力开关动作，启动声光警告，以显示管网内已充水。此时，火灾如果继续发展，闭式喷头玻璃球破碎，喷头喷水灭火。当有关人员接到火灾报警控制器发出的报警信号或听到水力警铃声响后，及时组织人员将火扑灭，闭式喷头就不会打开喷水，避免了水渍造成的损失。火灾扑灭后，应将雨淋阀关闭，并排空管路中的水，使系统充气，恢复伺应状态。充气压力为0.03~0.05MPa范围内，充气量不小于0.10m/min，以确保在30min 内完成对将管网的充压。由空气维护装置、预作用控制柜和空气压缩机组成连锁装置控制，对管网充气的作用是监测系统管路的工作情况，管路及喷头是否损坏和泄漏，当管路损坏或大的泄漏时，系统中气压低于0.01MPa时，就会发出故障报警信号（详见预作用灭火系统原理图、预作用系统动作原理图）。 3、特点： 1）预作用系统特别适合于寒冷冻或平时时忌水渍，不允许出现误喷的重要场所。 2）预作用系统必须直安装，它由雨淋阀装置、信号蝶阀、止回阀、连接法兰等组成，主要规格有ZSFU100、ZSFU150、ZSFU200，工作压力为0.14~1.2MPa。 3）本装置成套供应，为用户安装使用提供了极大方便。 1.7. 2.2空气维护装置主要功能参数和安装要求 4、主要功能参数 1）系统建立时，通过旁通管路球阀对预作用系统管网充气上压至0.05MPa。 2）系统建立后，关闭旁通球阀，利用电接点压力表的上下限（0.03--0.05 MPa）控制空压机的启动与停止。3）当喷淋管网中喷头或管道等泄漏时，由于节流孔的作用，管网压力迅速降低，使得压力控制器动作，至0.01MPa发出低压故障报警信号。 4）由于止回阀的作用，一套喷淋管网的泄漏不会使其他喷淋管网的低压压力控制器动作，泄漏报警指示区域报警指示明确；当系统管网联动充水，避免水倒灌入空压机的事故。 5、安装要求 1) 安装时注意止回阀的箭头方向，应指向喷淋管网。 2) 对系统管网进行充气上压时，应打开旁通球阀，以节约时间。上压后应将旁通球阀关闭。 3) 低压压力控制器的动作压力应调至0.01 MPa，接常闭触点。 4) 电接点压力表与压力控制器的电源采用24VDC，以确保人身安全，也便于控制中心监控。 6、ZSKY型预作用控制柜主要功能参数及配置主要功能参数 1) 根据空气维护装置上的电接点压力表所设定的上、下限值（0.03 MPa--0.05 MPa），自动启动、停止空气压缩机，亦可手动控制。 2) 接收空气维护装置上的压力控制器，当系统管网压力降至0.01 MPa时，发出低气压故障报警信号。 3) 备有接线端子与消防控制中心连接，进行远程实时监控。

湿式报警阀结构及工作原理

湿式报警阀结构及工作原理 1原理、安装及维护 1.1 湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统，是一种应用极为广泛的固定式灭火系统。 1.2 湿式报警阀工作原理：该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，供水压力稍有波动时，旁路平衡管的作用使阀瓣上下水压平衡，而阀瓣上承压面大于下承压面，阀瓣不会打开发生误报警。当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，管网系统侧水压下降，供水侧和系统侧产生的压差就会将阀瓣打开，供水侧的水流入系统侧对管网进补水，整个管网处于自动喷水灭火状态。同时，少部份水通过座圈上的小孔流向延迟器和水力警铃，在一定压力和流量的情况下，水力警铃发出报警声响，压力开关将压力信号转换成电信号，启动消防水泵和辅助灭火设备进行补水灭火，装有水流指示器的管网也随之动作，输出电信号，使系统控制终端及时发现火灾发生的区域，达到自动喷水灭火和报警的目的。 1.3 湿式报警阀的标准配置包括：压力表、延迟器、压力开关、水力警铃，以及必要的管件和阀门。 1.4 湿式报警阀报警口与延迟器之间的控制球阀伺应状态必须保持全开并锁紧，而试报警控制球阀必须关闭。需要进行试报警时：打开试报警控制球阀或末端放水装置即可进行报警试验，试验后将控制球阀恢复至原有状态。 2 各部件结构和工作原理

图1 湿式报警阀结构图图1 ZSFZ湿式报警阀外观从图2可知，ZSFZ湿式报警阀装置由湿式报警阀、延迟器、水力警铃、压力开关、排水阀、过滤器及相关管件等组成。 2.1 湿式报警阀

湿式报警阀工作原理及结构图 (1)

湿式报警阀 1、说明： ZSFZ湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定式灭火系统。该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，并且自动启动整个系统，发出声光报警信号，以达到火灾报警及控制火灾、扑灭火灾之目的。 2、产品结构和工作原理

2.1、产品的结构从图1可知，ZSFZ湿式报警阀装置由湿式报警阀、延迟器、水力警铃、压力开关、排水阀、过滤器等组成。 2.1.1、湿式报警阀本湿式报警阀为盖板型报警阀，主要由阀体、座圈和阀瓣三部分组成，整个阀体被阀瓣分成上、下两腔，上腔(系统侧)与系统管网相通，下腔(供水侧)与水源相通，在阀体中配有座圈，在座圈上，有多个通往延迟器进水管的沟槽小孔。当系统处于伺应状态时，座圈上的沟槽小孔被阀瓣盖住封闭，通往水力警铃的报警水道被堵死；当上、下压力差达到一定数值，阀瓣才开启(差压启动)，水就从供水侧流向系统侧，警铃报警，灭水系统喷水；当上、下压力频繁开启，在阀瓣上设有小补水阀，当系统侧管网有微小渗漏或水源压力有波动时，可以通过补水阀给管网补水，平衡上、下腔压力，稳定了阀瓣，从而避免了误报警。 2.1.2、延迟器延迟器是一个有进水口和出水口的圆筒形储水容器，下端有进水口，与报警阀的报警口连接相通，上端有出水口，连接水力警铃。由于系统的供水源压力存在波动现象，能使阀瓣出现瞬间开启，水流经过座圈上沟槽及小孔首先进入延迟器，由于水源压力波动的时间很短，阀瓣很快就能自动复位(关闭)，所以进入延迟器的水量很小，可以由延迟器来收集水，并经过底部的泄水口排泄，延迟器的这一缓冲时间作用，避免了水流压力波动而引起水力警铃的误报警。水从延迟器的进水口流入到出水口流出所需要时间为延迟时间，本装置为5~90S，水流停止后，遗留在延迟器中的水由泄水口排出，排完所需时间(排水时间)小于5min 2.1.3、水力警铃水力警铃是一种水力驱动的机械装置。由壳体、叶轮、铃锤和铃盖等组成。当阀瓣被打开，水流通过座圈上的沟槽和小孔进入延迟器，充满后，继续流向水力警铃的进水口，在一定的水流压力下，推动叶轮带动铃锤转臂旋转，使铃锤连续击打铝铃而发出报警铃声。 2.2、工作原理湿式报警阀装置长期处于伺应状态，系统侧充满工作压力的水，自动喷水灭火系统控制区内发生火警时，系统管网上的闭式洒水喷头中的热敏感元件受热爆破自动喷水，湿式报警阀系统侧压力下降，在压差的作用下，阀瓣自动开启，供水侧的水流入系统侧对管网进补水，整个管网处于自动喷水灭火状态。同时，少部份水通过座圈上的小孔流向延迟器和水力警铃，在一定压力和流量的情况下，水力警铃发出报警声响，压力开关将压力信号转换成电信号，启动消防水泵和辅助灭火设备进行补水灭火，装有水流指示器的管网也随之动作，输出电信号，使系统控制终端及时发现火灾发生的区域,达到自动喷水灭火和报警的目的。3、产品型号及主要技术参数省略 4、安装与调试 4.1、安装 4.1.1、湿式报警阀安装前应先进行渗漏试验，试验压力为额定工作压力的2倍，保压5min以上，阀瓣处应无渗漏。 4.1.2、本装置应竖直地安装在试压和冲洗合格的管路上，注意水流方向，安装位置应考虑维修、保养时有足够的操作空间。 4.1.3、系统管路应进行彻底冲洗，管内应涂有防锈层，保证管路内没有脏物污垢。 4.1.4、各排水口应用管路单独接入下水道，保持畅通无阻便于统一排水。 4.1.5、压力表应转向看清读数的位置。 4.1.6、水力警铃和报警阀的位置，连接的管路在出厂时已经安装就绪，如需重新安排管路，其水平距离 ≤20m，高差≤5m。 4.2.1、管网系统安装完毕后，向系统管路中充水，缓慢升压并将管路中的空气排净，升压至系统工作压力，检查整个系统有无渗漏，合格后作报警试验和管路供水试验。

湿式自动喷水灭火系统工作原理讲课稿

湿式自动喷水灭火系统工作原理

自动喷淋灭火系统自动喷水灭火属于固定式灭火系统，是目前世界上较为广泛采用的一种固定式消防设施，它具有价格低廉、灭火效率高等特点。能在火灾发生后，自动地进行喷水灭火，并能在喷水灭火的同时发出警报。在一些发达国家的消防规范中，几乎所有的建筑都要求使用自动喷水灭火系统。在我国，随着建筑业的快速发展及消防法规的逐步完善，自动喷水灭火系统也得到了广泛的应用。 1自动喷水灭火系统的分类 (1) 湿式喷水灭火系统。 (2) 室内消防栓灭火系统。 (3) 干式喷水灭火系统。 (4) 干湿两用灭火系统。 (5) 预作用喷水灭火系统。 (6) 雨淋灭火系统。 (7) 水幕系统。 (8) 水喷雾灭火系统。

（9）轻装简易系统。（10）泡沫雨淋系统。（11）大水滴（附加化学品）系统。（12）自动启动系统。（下面以湿式喷水灭火系统为例，介绍其结构组成及工作原理。） 2.湿式自动喷水灭火系统的主要部件湿式自动喷水灭火系统是一种应用广泛的固定式灭火系统。该系统管网内依靠高位消防水箱而充满压力水，长期处于备用工作状态，适用于4?70°C环境温度中使用。当保护区域内某处发生火灾时，环境温度升高，喷头的温度敏感元件（玻璃球）破裂，喷头自动将水直接喷向火灾发生区域，消防水箱水流流经过报警阀，报警阀输出报警水流一一＞延迟器（延时30秒）一一＞水力警铃;延迟器（延时30秒）一一＞压力开关＞电气控制箱＞启动水泵；14手动按钮＞电气控制箱一—＞启动水泵；火灾传感器---- ＞火灾收信机---- ＞电气控制箱＞启动水泵；水流指示器一一＞火灾收信机（消防中心）一一＞电气控制箱一一＞启动水泵。

预作用报警阀与湿式报警阀区别

自动喷水灭火系统是这类灭火设施的总称。按洒水喷头的型式不同，有闭式系统和开式系统之分；按适用场所和工况不同，有湿式系统、干式系统、预作用系统、重复启闭预作用系统、干湿式交替系统和闭式自动喷水一泡沫联用灭火系统等多种系统；开式系统也有雨淋系统和开式自动喷水—泡沫联用灭火系统之分。湿式、干式系统应在开放一只喷头后自动启动，预作用、雨淋系统应在火灾探测器动作报警时自动启动。湿式系统，用于环境温度不低于 4 C,且不高于70C的场所；干式系统，用于环境温度低于4C,或高于70C的场所；预作用系统，用于系统处于准工作状态时，严禁管道漏水的场所；严禁系统误喷的场所；替代干式系统的场所；重复启闭预作用系统，用于灭火后必须及时停止喷水的场所；雨淋系统，用于火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域的场所；严重H级场所；室内净空高度超过《喷淋规范》有关条文规定，且必须迅速扑救初期火灾的场所。干式喷水灭火系统：干式喷水灭火系统是为了满足寒冷和高温场所安装自动灭火系统的需要，在湿式系统的基础上发展起来的。该系统是由闭式喷头、管道系统、干式报警阀、报警装置、充气设备、排气设备和供水设备等组成。其管路和喷头内平时没有水，只处于充气状态，故称之为干式系统或干管系统。干式喷水灭火系统的主要特点是在报警阀后管路内无水，不怕冻结，不怕环境温度高。因此，该系统适用于环境温度低于4C和高于70C的建筑物和场所。干式喷水灭火系统与湿式喷水灭火系统相比，因增加一套充气设备，且要求管网内的气压要经常保持在一定范围内，因此，管理比较复杂，投资较大。在喷水灭火速度上不如湿式系统来得快。预作用喷水灭火系统：预作用系统是将火灾自动探测报警技术和自动喷水灭火系统有机地结合起来，对保护对象起了双重保护作用。预作用系统由闭式喷头、管道系统、雨淋阀、火灾探测器、报警控制装置、充气设备、控制组件和供水设施部件组成。这种系统平时呈干式，在火灾发生时能实现对火灾的初期报警，并立刻使管网充水将系统转变为湿式。系统的这种转变过程包含着预备动作的功能，故称为预作用喷水灭火系统。

湿式报警阀工作原理及技术参数

产品名称:湿式报警阀 1、说明： ZSFZ湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定式灭火系统。该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，并且自动启动整个系统，发出声光报警信号，以达到火灾报警及控制火灾、扑灭火灾之目的。 ZSFZ型湿式报警阀装置适用于环境温度为4℃～70℃的场所。通常安装于宾馆、商场、医院、电影院、办公楼、高层建筑、仓库和地下车库等有火灾危险的场所，对于自动喷水灭火系统的消防工程设计、施工、监理请按GB50084-2001(2005)《自动喷水灭火系统设计规范》内各条款执行。产品标准：GB5135·2-2003《自动喷水灭火系统第2部份：湿式报警阀、延迟器、水力警铃》 2、产品结构和工作原理产品结构示意图(图一) 2.1、产品的结构从图1可知，ZSFZ湿式报警阀装置由湿式报警阀、延迟器、水力警铃、压力开关、排水阀、过滤器等组成。 2.1.1、湿式报警阀本湿式报警阀为盖板型报警阀，主要由阀体、座圈和阀瓣三部分组成，整个阀体被阀瓣分成上、下两腔，上腔(系统侧)与系统管网相通，下腔(供水侧)与水源相通，在阀体中配有座圈，在座圈上，有多个通往延迟器进水管的沟槽小孔。当系统处于伺应状态时，座圈上的沟槽小孔被阀瓣盖住封闭，通往水力警铃的报警水道被堵死；当上、下压力差达到一定数值，阀瓣才开启(差压启动)，水就从供水侧流向系统侧，警铃报警，灭水系统喷水；当上、下压力频繁开启，在阀瓣上设有小补水阀，当系统侧管网有微小渗漏或水源压力有波动时，可以通过补水阀给管网补水，平衡上、下腔压力，稳定了阀瓣，从而避免了误报警。 2.1.2、延迟器

雨淋报警阀说明

雨淋报警阀的操作规程一：雨淋报警阀的结构组成 ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。雨淋阀结构原理图注：信号蝶阀（1）为防止火灾误报造成的损失一般处于关闭状态，火灾发生时由专人启动该信号阀。二：雨淋报警阀工作原理

平时雨淋阀腔内外压力平衡处于关闭状态火灾发生火灾报警控制器经分析与判断为火灾输送信号至电磁阀打开泄水启动手动应急装置开启雨淋阀雨淋阀腔内压力小于腔外压力雨淋阀开启压力水流经消防管网从开式喷头喷出大量的水隔离整个保护区火灾扑灭拔动复位手柄，雨淋阀瓣组件关闭雨淋阀内外压力平衡重新处于关闭状态水力警铃发出报警声电磁阀开启不了时

三：雨淋报警阀的维护与保养 1. 维护与保养 1)阀瓣密封件的清洗或更换：用不含腐蚀的洗涤剂清洗橡胶密封件，如发现密封件已经磨损应给予更换。 2)阀座的清洗和更换：必须对阀座进行清洗，并检查是否损坏，如发现有裂纹、划伤或压坑，损坏不严重的可用细研磨沙修复，损坏严重的应给予更换。 3)检查其他配套阀门是否泄漏或损坏，应对其修复或更换。 4) 应保持配套过滤器清洁，经常对过滤器进行清洗。 5)对已动作过的雨淋阀应检查复位杆是否变形或松动，复位轴中的销子是否弯曲或损坏，"O"型密封圈是否损坏，如损坏应给予更换。 6)每年应检查一次密封件和阀座，清除污物，如有划伤用细砂纸打磨光滑，如有破损用备件更换，同时清洗过滤器。 7) 主排水试验：确认信号蝶阀（2）处于开启状态观察水流是否稳定水流不稳定水流稳定疏通堵塞的供水管路排水试验成功关闭排水阀确认信号蝶阀（1）处于关闭状态打开排水阀
