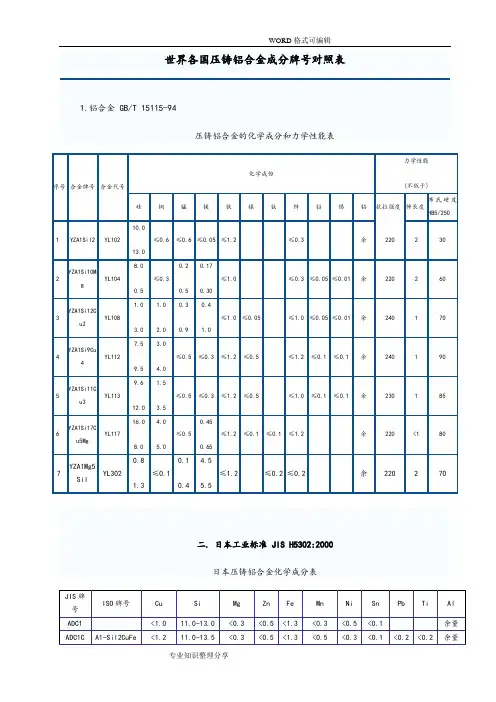

各国压铸铝合金的化学成份及要求
压铸铝合金的化学成分和力学性能表
序号合金牌号合金代号
化学成份
力学性能
(不低于)
硅铜锰镁铁镍钛锌铅锡铝
抗拉强度伸长度
布氏硬度
HB5
/250
/30
1 YZA1Sil
2 YL102 10.0
13.0
≤0.6≤0.6≤0.05≤1.2≤0.3余
220 2 60
2 YZA1Si10Mg YL104 8.0
10.5
≤0.3
0.2
0.5
0.17
0.30
≤1.0≤0.3≤0.05≤0.01余220 2 70
3 YZA1Si12Cu2 YL108 11.0
13.0
1.0
2.0
0.3
0.9
0.4
1.0
≤1.0≤0.05≤1.0≤0.05≤0.01余240 1 90
4 YZA1Si9Cu4 YL112 7.5
9.5
3.0
4.0
≤0.5≤0.3≤1.2≤0.5≤1.2≤0.1≤0.1余240 1 85
5 YZA1Si11Cu3 YL113 9.6
12.0
1.5
3.5
≤0.5≤0.3≤1.2≤0.5≤1.0≤0.1≤0.1余230 1 80
6 YZA1Si17Cu5Mg YL11
7 16.0
18.0
4.0
5.0
≤0.5
0.45
0.65
≤1.2≤0.1≤0.1≤1.2余220 <1
7 YZA1Mg5Sil YL302 0.8
1.3
≤0.1
0.1
0.4
4.5
5.5
≤1.2≤0.2≤0.2余220 2 70
二.日本工业标准JIS H5302:2000日本压铸铝合金化学成分表
JIS牌号ISO牌号Cu Si Mg Zn Fe Mn Ni Sn Pb Ti Al ADC1 1.0以下11.0-13.0 0.3以下0.5以下 1.3以下0.3以下0.5以下0.1以下余量ADC1C A1-Sil2CuFe 1.2以下11.0-13.5 0.3以下0.5以下 1.3以下0.5以下0.30以下0.1以下0.20以下0.2以下余量ADC2 A1-Si12Fe 0.10以下11.0-13.5 0.10以下0.1以下 1.3以下0.5以下0.1以下0.05以下0.1以下0.2以下余量ADC3 0.6以下9.0-10.0 0.4-0.6 0.5以下 1.3以下0.3以下0.5以下0.1以下余量ADC5 0.2以下0.3以下 4.0-8.5 0.1以下 1.8以下0.3以下0.1以下0.1以下余量ADC6 0.1以下 1.0以下 2.5-4.0 0.4以下0.8以下0.4-0.6 0.1以下0.1以下余量ADC7 A1-Si5Fe 0.10以下 4.5-6.0 0.1以下0.1以下 1.3以下0.5以下0.1以下0.1以下0.1以下0.20以下余量ADC8 A1-Si6Cu4Fe 3.0-5.0 5.0-7.0 0.3以下 2.0以下 1.3以下0.2-0.6 0.3以下0.1以下0.2以下0.2以下余量ADC10 2.0-4.0 7.5-9.5 0.3以下 1.0以下 1.3以下0.5以下0.5以下0.2以下余量ADC10Z 2.0-4.0 7.5-9.5 0.3以下 3.0以下 1.3以下0.5以下0.5以下0.2以下余量ADC11 A1-Si8Cu3Fe 2.5-4.0 7.5-9.5 0.3以下 1.2以下 1.3以下0.6以下0.5以下0.2以下0.3以下0.2以下余量ADC12 1.5-3.5 9.6-12.0 0.3以下 1.0以下 1.3以下0.5以下0.5以下0.2以下余量ADC12Z 1.5-3.5 9.6-12.0 0.3以下 3.0以下 1.3以下0.5以下0.5以下0.2以下余量
牌号
抗拉试验硬度试验
抗拉强度MPa 耐力MPa 延伸率% HB HRB
三.美国标准ASTM B85-96美国压铸铝合金化学成分表
国内外主要压铸AI合金化学成分表
找最合适的压铸铝合金光谱标样?只要你提供要求，我们就全心全意为您提供优质服务！
因为我们专注光谱标样十年，成就上千家用户单位的信赖； 专业提供全球优质知名厂家标准样品：
MBH 光谱标样
美国BS 标样(bramm...
标样动态（每月更...
德国XRF 标样
美国NIST 标样
德国CRM 标样
德国BAM 标样
瑞士铝AL 标样
波兰IMZ 标样
美国IARM 标样
美国LECO 力可标样
化学耗材
法国CTIF 标样
ALCAN 加铝合金光...
ALCOA 美铝合金光...
IMN 光谱标样（纯...
CKD 中低合金光谱...
SUS 光谱标样
BAS 光谱标样
专业提供全球优质标准样品：英国MBH 、英国BAS 、美国BS 、法国CITF 、德国BAM 、美国NIST 、美国IARM 、美铝ALCOA 等！适用于：德国斯派克直读光谱仪，热电ARL 直读光谱仪，德国OBLF 直读光谱仪，德国布鲁克直读光谱仪，岛津直读光谱仪，牛津直读光谱仪等各大品牌直读光谱分析仪！ 仪德科仪 耗材部 电话： 88872268
传真：4008266163转65006 谭经理
全国统一热线：400-099-6508
铝合金成分和压铸标准
国内外主要压铸AI合金化学成分表 铝合金压铸标准---美国标准三.美国标准ASTM B85-96 美国压铸铝合金化学成分表
铝合金压铸标准---欧盟标准四．欧盟标准EN1706：1998 欧盟压铸铝合金化学成分和力学性能表 铝合金压铸标准---日本标准 二.日本工业标准JIS H5302:2000日本压铸铝合金化学成分表
铝合金压铸标准---中国标准一.中华人民共和国国家铝合金压铸标准 压铸铝合金的化学成分和力学性能表
. 铝合金压铸件GB/T 15114-94 1.主题内容与适用范围 本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等. 本标准适用于铝合金压铸件. 2.引用标准 GB1182 形状和位置公差代号及其标准 GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查) GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查) GB6060.1 表面粗糙度比较样块铸造表面 GB6060.4 表面粗糙度比较样块抛光加工表面 GB6060.5 表面粗糙度比较样块抛(喷)丸,喷砂加工表面 GB6414 铸件尺寸公差 GB/T11350 铸件机械加工余量 GB/T15115 压铸铝合金 3.技术要求 3.1化学成分 合金的化学成分应符合GB/T15115的规定. 3.2力学性能 3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定 3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特殊要求,可由供需双方商定. 3.3压铸件尺寸 3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定 3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明. 3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定. 3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明. 3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明. 3.5表面质量 3.5.1铸件表面粗糙度应符合GB6060.1的规定 3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷. 3.5.3铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供需双方同意的标准相一致. 3.5.4铸件的浇口,飞边,溢流口,隔皮,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹. 3.5.5若图样无特别规定,有关压铸工艺部分的设置,如顶杆位置,分型线的位置,浇口和溢流口的位置等由生产厂自行规定;否则图样上应注明或由供需双方商定. 3.5.6压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注明或由供需双方商定. 3.6内部质量 3.6.1压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据. 3.6.2对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及本标准未列项目有要求时,可由供需双方商定.
各国压铸铝合金的化学成份及要求
压铸铝合金的化学成分和力学性能表 序号合金牌号合金代号 化学成份 力学性能 (不低于) 硅铜锰镁铁镍钛锌铅锡铝 抗拉强度伸长度 布氏硬度 HB5 /250 /30 1 YZA1Sil 2 YL102 10.0 13.0 ≤0.6≤0.6≤0.05≤1.2≤0.3余 220 2 60 2 YZA1Si10Mg YL104 8.0 10.5 ≤0.3 0.2 0.5 0.17 0.30 ≤1.0≤0.3≤0.05≤0.01余220 2 70 3 YZA1Si12Cu2 YL108 11.0 13.0 1.0 2.0 0.3 0.9 0.4 1.0 ≤1.0≤0.05≤1.0≤0.05≤0.01余240 1 90 4 YZA1Si9Cu4 YL112 7.5 9.5 3.0 4.0 ≤0.5≤0.3≤1.2≤0.5≤1.2≤0.1≤0.1余240 1 85 5 YZA1Si11Cu3 YL113 9.6 12.0 1.5 3.5 ≤0.5≤0.3≤1.2≤0.5≤1.0≤0.1≤0.1余230 1 80 6 YZA1Si17Cu5Mg YL11 7 16.0 18.0 4.0 5.0 ≤0.5 0.45 0.65 ≤1.2≤0.1≤0.1≤1.2余220 <1 7 YZA1Mg5Sil YL302 0.8 1.3 ≤0.1 0.1 0.4 4.5 5.5 ≤1.2≤0.2≤0.2余220 2 70 二.日本工业标准JIS H5302:2000日本压铸铝合金化学成分表 JIS牌号ISO牌号Cu Si Mg Zn Fe Mn Ni Sn Pb Ti Al ADC1 1.0以下11.0-13.0 0.3以下0.5以下 1.3以下0.3以下0.5以下0.1以下余量ADC1C A1-Sil2CuFe 1.2以下11.0-13.5 0.3以下0.5以下 1.3以下0.5以下0.30以下0.1以下0.20以下0.2以下余量ADC2 A1-Si12Fe 0.10以下11.0-13.5 0.10以下0.1以下 1.3以下0.5以下0.1以下0.05以下0.1以下0.2以下余量ADC3 0.6以下9.0-10.0 0.4-0.6 0.5以下 1.3以下0.3以下0.5以下0.1以下余量ADC5 0.2以下0.3以下 4.0-8.5 0.1以下 1.8以下0.3以下0.1以下0.1以下余量ADC6 0.1以下 1.0以下 2.5-4.0 0.4以下0.8以下0.4-0.6 0.1以下0.1以下余量ADC7 A1-Si5Fe 0.10以下 4.5-6.0 0.1以下0.1以下 1.3以下0.5以下0.1以下0.1以下0.1以下0.20以下余量ADC8 A1-Si6Cu4Fe 3.0-5.0 5.0-7.0 0.3以下 2.0以下 1.3以下0.2-0.6 0.3以下0.1以下0.2以下0.2以下余量ADC10 2.0-4.0 7.5-9.5 0.3以下 1.0以下 1.3以下0.5以下0.5以下0.2以下余量ADC10Z 2.0-4.0 7.5-9.5 0.3以下 3.0以下 1.3以下0.5以下0.5以下0.2以下余量ADC11 A1-Si8Cu3Fe 2.5-4.0 7.5-9.5 0.3以下 1.2以下 1.3以下0.6以下0.5以下0.2以下0.3以下0.2以下余量ADC12 1.5-3.5 9.6-12.0 0.3以下 1.0以下 1.3以下0.5以下0.5以下0.2以下余量ADC12Z 1.5-3.5 9.6-12.0 0.3以下 3.0以下 1.3以下0.5以下0.5以下0.2以下余量 牌号 抗拉试验硬度试验 抗拉强度MPa 耐力MPa 延伸率% HB HRB
铝合金压铸件检验标准(20210119164422)
铝合金压铸件检验标准 -CAL-FENGHAL-(YICAI)-Company One 1 铝合金压铸件检验标准 1.范国
本标准规左了铝合金压铸件的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的其他发动机及其附件支架可以参照执行此标准。 本标准仅适用于铝合金压铸件以及主机厂和供应商双方确认的英他发动机及其附件支架。 2.引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准岀版时， 所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1182形状和位置公差.通则.定义.符号.和图样表示法 GB 2828逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB 2829周期检査计数抽样程序及抽样表（适用于生产过程稳泄性的检查） GB/T 表而粗糙度比较样块铸造表面 GB/T 表而粗糙度比较样块抛光加工表而 GB/T 表而粗糙度比较样块抛（喷）丸，喷沙加工表面 GB 6414铸件尺寸公差 GB/T 11350铸件机械加工余量 GB/T 15114铝合金压铸件 GB/T 15115压铸铝合金 3.技术要求 化学成分 铝合金的化学成分应符GB/T15115的规定。 力学性能 3.2.1当采用压铸试样检验时，其力学性能应符合GB/T15115的规定。 3.2.2当采用圧铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的75%。 3. 3压铸件尺寸 3.3.1压铸件的几何形状和尺寸应符合零件图样的规左。 3.3.2压铸件的尺寸公差应按GB6414的规左执行。 3.3.3压铸件有形位公差要求时，可参照GB/T15114：英标注方法按GB/TH82的规泄。 3.3.4压铸件的尺寸公差不包括铸造斜度，英不加工表面：包容而以小端为基准，被包容而以大端为基准：待加工表而：包容而以大端为基准，被包容面以小端为基准。 3.3.5压铸件需要机械加工时，其加工余量按GB/T11350的规左执行。 压铸件质量要求 3.4.1压铸件应符合零件图样的规左。 3.4.2表而质量 3.4.2.1压铸件表而粗糙度应符合GB/的规能。 3.4.2.2压铸件表而不允许有裂纹、欠铸、疏松、气泡和任何穿透性缺陷。 3.4.23压铸件表而允许有擦伤、凹陷、缺肉和网状毛刺等缺陷。但缺陷必须符合表1规泄。
铝和铝合金知识,国内外牌号对照表
1,国外压铸铝合金的成分及特征： JIS ALCOA 主要化学成分 规格规格Si(硅) Cu(铜) Mg(镁) Zn(锌) Mn(锰) Fe(铁) Ti(钛) Ni(镍) Sn(锡) Al(铝) ADC1 A13 11/13 0.6↓0.3↓0.5↓0.3↓ 1.3↓-- 0.5↓0.1↓余量ADC3 A360 9/10 0.6↓0.4/0.6 0.5↓0.3↓ 1.3↓-- 0.5↓0.1↓余量ADC4 360 9/10 0.6↓0.4/0.6 0.5↓0.3↓ 2.0↓0.5↓0.1↓余量ADC5 218 0.3↓0.2↓4/11 0.1↓0.3↓ 1.8↓-- 0.5↓0.1↓余量ADC6 214 1.0↓0.12↓ 2.5/4 0.4↓0.4/0.5 0.8↓-- 0.1↓0.1↓余量ADC7 43 4.5/9.5 0.6↓0.3↓0.5↓0.3↓ 1.3↓-- 0.5↓0.1↓余量ADC8 85 4.5/7.5 2.0-4.5 0.3↓ 1.0↓0.3↓ 1.3↓0.5↓0.3↓余量ADC9 85 4.5/7.5 2.0-4.0 0.3↓ 1.0↓0.5↓ 2.0↓0.5↓0.3↓余量ADC10 A380 7.5/9.5 2/4 3/4 0.3↓ 1.0↓3.0↓0.5↓ 1.3↓-- 0.5↓0.3↓余量ADC12 384 10.5/12 1.5/3.5 0.3↓ 1.0↓0.5↓ 1.3↓-- 0.5↓0.3↓余量Al-Si 母合金20.1 0.04 0.03↓0.04↓0.03↓0.3↓5↓余量380 7.5/9.5 3/4 0.3↓ 3.0↓0.5↓ 1.3↓-- 0.5↓0.3↓余量 铝合金机械属性 机械性能 合金代号合金状态 抗拉强度伸长率 ADC1 压铸热处理296 2.5 ADC3 压铸热处理317 5.0 ADC4 压铸热处理324 3.0 ADC5 压铸热处理310 8.0 ADC6 压铸热处理-- -- ADC7 压铸热处理-- -- ADC8 压铸热处理-- -- ADC9 压铸热处理-- -- ADC10 压铸热处理330 3.0 ADC12 压铸热处理325 1.0 AC1A 铸态157 5 AC2A 铸态177 2 AC3B 铸态157 1 AC3A 铸态177 5 AC4A 铸态177 3
铝合金压铸件的标准
铝合金压铸件的标准 2010-01-25 10:08 铝合金压铸件 GB/T 15114-94 1.主题内容与适用范围 本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等. 本标准适用于铝合金压铸件. 2.引用标准 GB1182 形状和位置公差代号及其标准 GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查) GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查) GB6060.1 表面粗糙度比较样块铸造表面 GB6060.4 表面粗糙度比较样块抛光加工表面 GB6060.5 表面粗糙度比较样块抛(喷)丸,喷砂加工表面 GB6414 铸件尺寸公差 GB/T11350 铸件机械加工余量 GB/T15115 压铸铝合金 3.技术要求 3.1化学成分 合金的化学成分应符合GB/T15115的规定. 3.2力学性能 3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定 3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特殊要求,可由供需双方商定. 3.3压铸件尺寸
3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定 3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明. 3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定. 3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明. 3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明. 3.5表面质量 3.5.1铸件表面粗糙度应符合GB6060.1的规定 3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷. 3.5.3铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供需双方同意的标准相一致. 3.5.4铸件的浇口,飞边,溢流口,隔皮,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹. 3.5.5若图样无特别规定,有关压铸工艺部分的设置,如顶杆位置,分型线的位置,浇口和溢流口的位置等由生产厂自行规定;否则图样上应注明或由供需双方商定. 3.5.6压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注明或由供需双方商定. 3.6内部质量 3.6.1压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据. 3.6.2对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及本标准未列项目有要求时,可由供需双方商定. 3.6.3在不影响压铸件使用的条件下,当征得需方同意,供方可以对压铸件进行浸渗和修补(如焊补,变形校整等)处理. 4质量保证 4.1当供需双方合同或协议中有规定时,供方对合同中规定的所有试验或检验负责.合同或协议中无规定时,经需方同意,供方可以用自已适宜的手段执
压铸铝合金各国牌号
铝合金 GB/T 15115-94 压铸铝合金的化学成分和力学性能表 2. 铝合金压铸件 GB/T 15114-94 1.主题内容与适用范围 本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等.本标准适用于铝合金压铸件. 2.引用标准 GB1182 形状和位置公差代号及其标准 GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查) GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查) GB6060.1 表面粗糙度比较样块铸造表面 GB6060.4 表面粗糙度比较样块抛光加工表面 GB6060.5 表面粗糙度比较样块抛(喷)丸,喷砂加工表面 GB6414 铸件尺寸公差 GB/T11350 铸件机械加工余量 GB/T15115 压铸铝合金 3.技术要求 3.1化学成分 合金的化学成分应符合GB/T15115的规定. 3.2力学性能 3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定
3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特殊要求,可由供需双方商定. 3.3压铸件尺寸 3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定 3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明. 3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定. 3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明. 3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明. 3.5表面质量 3.5.1铸件表面粗糙度应符合GB6060.1的规定 3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷. 3.5.3铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供需双方同意的标准相一致. 3.5.4铸件的浇口,飞边,溢流口,隔皮,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹. 3.5.5若图样无特别规定,有关压铸工艺部分的设置,如顶杆位置,分型线的位置,浇口和溢流口的位置等由生产厂自行规定;否则图样上应注明或由供需双方商定. 3.5.6压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注明或由供需双方商定. 3.6内部质量 3.6.1压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据. 3.6.2对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及本标准未列项目有要求时,可由供需双方商定. 3.6.3在不影响压铸件使用的条件下,当征得需方同意,供方可以对压铸件进行浸渗和修补(如焊补,变形校整等)处理. 4质量保证 4.1当供需双方合同或协议中有规定时,供方对合同中规定的所有试验或检验负责.合同或协议中无规定时,经需方同意,供方可以用自已适宜的手段执行本标准所规定的试验和要求,需方有权对标准中的任何试验和检验项目进行检验,其质量保证标准应根据供需双方之间的协议而定. 4.2根据压铸生产特点,规定一个检验批量是指每台压铸设备在正常操作情况下一个班次的生产量,设备,化学成分,铸型和操作连续性的任何重大变化都应被认为是新是一个批量开始. 供方对每批压铸件都要随机或统计地抽样检验,确定是否符合全部技术要求和合同或铸件图样的规定要求,检验结果应予以记录. 5试验方法及检验规则 5.1化学成分 5.1.1合金化学成分的检验方法,检验规则和复检应符合GB/T15115的规定. 5.1.2化学成分的试样也可取自压铸件,但必须符合GB/T15115的规定 5.2力学性能 5.2.1力学性能的检验方法,检验频率和检验规则就符合GB/T15115的规定. 5.2.2采用压铸件本体为试样时,切取部位尺寸,测试形式由供需双方商定. 5.3压铸件几何尺寸的检验可按检验批量抽验或按GB2828,GB2829的规定进行,抽检结果必须符合标准3.3的规定. 5.4压铸件表面质量就逐检查,检查结果应符合本标准3.5的规定.
6063铝合金化学成分
6063铝合金化学成分的选择 黎伯豪言淑纯 6063铝合金广泛用于建筑铝门窗、幕墙的框架，为了保证门窗、幕墙具有高的抗风压性能、装配性能、耐蚀性能和装饰性能，对铝合金型材综合性能的要求远远高于工业型材标准。在国家标准GB/T3190中规定的6063铝合金成分范围内，对化学成分的取值不同，会得到不同的材质特性，当化学成分的范围很大时，其性能差异会在很大范围内波动，以致型材的综合性能会无法控制。因此，优选6063铝合金的化学成分成为生产优质铝合金建筑型材的最重要的一环。 1 合金元素的作用及其对性能的影响6063铝合金是AL-Mg-Si系中具有中等强度的可热处理强化合金，Mg和Si是主要合金元素，优选化学成分的主要工作是确定Mg和Si 的百分含量(质量分数，下同)。 1．1 Mg的作用和影响Mg和Si组成强化相Mg2Si，Mg的含量愈高，Mg2Si的数量就愈多，热处理强化效果就愈大，型材的抗拉强度就愈高，但变形抗力也随之增大，合金的塑性下降，加工性能变坏，耐蚀性变坏。 1．2 Si的作用和影响Si的数量应使合金中所有的Mg都能以Mg2Si相的形式存在，以确保Mg的作用得到充分的发挥。随着Si含量增加，合金的晶粒变细，金属流动性增大，铸造性能变好，热处理强化效果增加，型材的抗拉强度提高而塑性降低，耐蚀性变坏。 2 Mg和Si含量的选择 2．1 Mg2Si量的确定 2．1．1 Mg2Si相在合金中的作用Mg2Si在合金中能随着温度的变化而溶解或析出，并以不同的形态存在于合金中：(1)弥散相β’’固溶体中析出的Mg2Si相弥散质点，是一种不稳定相，会随温度的升高而长大。(2)过渡相β’是β’’由长大而成的中间亚稳定相，也会随温度的升高而长大。(3)沉淀相β是由β’相长大而成的稳定相，多聚集于晶界和枝晶界。能起强化作用Mg2Si相是当其处于β’’弥散相状态的时侯，将β相变成β’’相的过程就是强化过程，反之则是软化过程。 2．1．2 Mg2Si量的选择6063铝合金的热处理强化效果是随着Mg2Si量的增加而增大。参见图1[1]。当Mg2Si的量在0．71%～1．03%范围内时，其抗拉强度随Mg2Si量的增加近似线性地提高，但变形抗力也跟着提高，加工变得困难。但Mg2Si量小于0．72%时，对于挤压系数偏小(小于或等于30)的制品，抗拉强度值有达不到标准要求的危险。当Mg2Si 量超过0.9%时，合金的塑性有降低趋势。GB/T5237．1—2000标准中要求6063铝合金T5状态型材的σb≥160MPa，T6状态型材σb≥205MPa，实践证明．该合金的最高可达到260MPa。但大批量生产的影响因素很多，不可能确保都达到这么高。综合的考虑，型材既要强度高，能确保产品符合标准要求，又要使合金易于挤压，有利于提高生产效率。我们设计合金强度时，对于T5状态交货的型材，取200MPa为设计值。从图1可知，抗拉强度在200MPa左右时，Mg2Si量大约为0．8%，而对于T6状态的型材，我们取抗拉强度设计值为230 MPa，此时Mg2Si量就提高到0．95%。 2．1．3 Mg含量的确定Mg2Si的量一经确定，Mg含量可按下式计算：Mg%=
压铸铝合金各国牌号
铝合金GB/T 15115-94 2. 铝合金压铸件GB/T 15114-94 1.主题内容与适用范围 本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等.本标准适用于铝合金压铸件. 2.引用标准 GB1182 形状和位置公差代号及其标准 GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查) GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查) GB6060.1 表面粗糙度比较样块铸造表面 GB6060.4 表面粗糙度比较样块抛光加工表面 GB6060.5 表面粗糙度比较样块抛(喷)丸,喷砂加工表面 GB6414 铸件尺寸公差 GB/T11350 铸件机械加工余量 GB/T15115 压铸铝合金 3.技术要求 3.1化学成分 合金的化学成分应符合GB/T15115的规定.
3.2力学性能 3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定 3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特殊要求,可由供需双方商定. 3.3压铸件尺寸 3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定 3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明. 3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定. 3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明. 3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明. 3.5表面质量 3.5.1铸件表面粗糙度应符合GB6060.1的规定 3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷. 3.5.3铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供需双方同意的标准相一致. 3.5.4铸件的浇口,飞边,溢流口,隔皮,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹. 3.5.5若图样无特别规定,有关压铸工艺部分的设置,如顶杆位置,分型线的位置,浇口和溢流口的位置等由生产厂自行规定;否则图样上应注明或由供需双方商定. 3.5.6压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注明或由供需双方商定. 3.6内部质量 3.6.1压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据. 3.6.2对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及本标准未列项目有要求时,可由供需双方商定. 3.6.3在不影响压铸件使用的条件下,当征得需方同意,供方可以对压铸件进行浸渗和修补(如焊补,变形校整等)处理. 4质量保证 4.1当供需双方合同或协议中有规定时,供方对合同中规定的所有试验或检验负责.合同或协议中无规定时,经需方同意,供方可以用自已适宜的手段执行本标准所规定的试验和要求,需方有权对标准中的任何试验和检验项目进行检验,其质量保证标准应根据供需双方之间的协议而定. 4.2根据压铸生产特点,规定一个检验批量是指每台压铸设备在正常操作情况下一个班次的生产量,设备,化学成分,铸型和操作连续性的任何重大变化都应被认为是新是一个批量开始. 供方对每批压铸件都要随机或统计地抽样检验,确定是否符合全部技术要求和合同或铸件图样的规定要求,检验结果应予以记录. 5试验方法及检验规则 5.1化学成分 5.1.1合金化学成分的检验方法,检验规则和复检应符合GB/T15115的规定. 5.1.2化学成分的试样也可取自压铸件,但必须符合GB/T15115的规定 5.2力学性能 5.2.1力学性能的检验方法,检验频率和检验规则就符合GB/T15115的规定. 5.2.2采用压铸件本体为试样时,切取部位尺寸,测试形式由供需双方商定.
铸造铝硅合金特性和分类
2.3．1 铸造铝合金的一般特性 为了获得各种形状与规格的优质精密铸件．用于铸造的铝合金必须具备以下特性，其中最为关键的是流动性和可填充性。 (1) 有填充狭槽窄缝部分的良好流动性； (2) 有适应其他许多金属所要求的低熔点： (3)导热性能好，熔融铝的热量能快速向铸模传递，铸造周期较短； (4) 熔体中的氢气和其他有害气体可通过处理得到有效的控制； (5)铝合金铸造时，没有热脆开裂和撕裂的倾向： (6)化学稳定性好，有高的抗蚀性能； (7)不易产生表面缺陷，铸件表面有良好的光泽和低的表面粗糙度，而且易于进行表面处理； (8)铸造铝合金的加工性能好，可用压模、硬(永久)模、生砂和干砂模、熔模、石膏型祷造模进行铸造生产，也可用真空铸造、 低压和高压铸造、挤压铸造、半固态铸造、离心铸造等方法成形，生产不同用途、不同品种规格、不同性能的各种铸件。 2.3．2铸造铝合金的牌号与状态表示方法 铸造铝合金可分为热处理强化型和非热处理强化型两大类。目前，世界各国已开发出了大量洪铸造的铝合金，但目前基本的合金只有 以下6类： (1)A1-Cu铸造铝合金； (2)Al-Cu-Si铸造铝合金； (3)Al-Si铸造铝合金； (4)Al-Mg铸造铝合金； (5)A1-zn-Mg铸造铝合金； (6)Al-Sn铸造铝合金： 铸造铝合金系目前国际上无统一标准，各国(公司)都有自己的合金命名及术语，下面分别简述如下。 2．3．2．1 中国铸造铝合金的牌号与状态表示方法 (1)按GB8063规定，铸造铝合金牌号用化学元素及数字表示，数字表示该元素的平均含量。在牌号的最前面用“z”表示铸造，例 如ZAISi7Mg，表示铸造铝合金，平均含硅量为7％，平均含镁量小于1％。另外还有用合金代号表示法，合金代号由字母“z”、“L”(分别是“铸”、“铝”的汉语拼音第一个字母)及其后的三位数字组成。zL后面第一个数字表示台金系列．其中1、2、3、4分别表示铝硅、铝铜，铝镁．铝锌系列合金，ZL舌面第二位、第三位两个数字表示顺字号。优质合金的数字后面附加字母“A”： (2)合金铸造方法和变质处理代号。 S——砂型铸造； J——金属型铸造； R——熔模铸造； K——壳型铸造； B——变质处理。 (3)合金状态代号。 F——铸态； T1——人工时效；
铝合金压铸件综合技术条件拉力
1 主题内容与适用范围 本标准根据GB 1173及GB 9438的相关内容，规定了铝合金铸件的分类和铸件的外观质量、内在质量以及铸件修补等内容的技术要求与检验规则等。 本标准适用于铝硅系合金铸件的砂型铸造、特种铸造（不含压力铸造）。 2 一般规定 2．1 合金牌号 2．1．1 铸造铝合金牌号由铝及主要合金元素的化学成分符号组成。主要合金元素后面跟有表示其名义百分含量的数字（名义百分含量为该元素的平均百分含量的修约化整值）。如果合金化元素的名义百分含量不小于1，该数字用整数表示；如果合金化元素的名义百分含量小于1，一般不标数字，必要时可用一位小数表示。 在合金牌号前面冠以字母“Z”（“铸”字汉语拼音第一个字母）表示属于铸造合金。 2．1．2 若合金化元素多于两个，除对表示合金的本质特性是必不可少的外，不必把所有的合金化元素都列在牌号中。 2．1．3 杂质含量较一般合金低、性能高的优质合金，在其牌号后面附加字母“A”。 2．1．4 在牌号中主要合金化元素按名义百分含量的递减次序排列，当名义百分含量相等时，按其化学符号字母顺序排列。 2．2 合金代号 本标准中合金代号由字母“Z”、“L”（它们分别是“铸”、“铝”的汉语拼音第一个字母）及其后面的三个阿拉伯数字组成。“ZL”后面第一个数字表示合金系列，其中“1”表示铝硅系列合金，第二、三两个数字表示顺序号。 优质合金，在其代号后面附加字母“A”。 引用顾客提供的材料标准时，其代号按原用代号不变。 2．3 合金铸造方法、变质处理代号 S——砂型铸造 J——金属型铸造 R——熔模铸造 K——壳型铸造 B——变质处理 2．4 合金状态代号 F——铸态 T1——人工时效 T2——退火 T4——固溶处理＋自然时效 T5——固溶处理＋不完全人工时效 T6——固溶处理＋完全人工时效 T7——固溶处理＋稳定化处理 T8——固溶处理＋软化处理 2．5 数字修约规则 合金牌号中合金化元素的名义百分含量、合金化学成分、合金性能等数字修约按GB 中附录C规定。 3 铸件分类 根据工作条件、用途以及在使用过程中如果损坏，所能造成的危害程度，来确定铸件的类别。 3．1 铸件分三类，其定义及检验项目见表1： 表1 铸件分类的定义及检验项目
A356铸造铝合金生产工艺流程
A356铸造铝合金生产工艺流程 目录 第一章概述 第一节铝合金的定义、性质和用途 第二节铝合金的分类及表示方法 第三节 A356合金的成分、组织和性能 第四节 A356合金的生产设备 第二章 A356合金的生产工艺 第一节 A356合金的生产工艺流程第二节熔炼 （1）铝熔体的特点 （2）铝熔体的精炼与净化 （3）熔炼工艺参数对铸锭质量的影响 第三节铸造 （1）铸造方法的分类 （2）铸造原理 （3）铸造工艺参数对铸锭质量的影响 第四节熔铸工艺 （1）配料工艺 （2）熔炼工艺 （3）铸造工艺 （4）取样工艺
第三章 A356合金常见缺陷及预防措施 第一节化学成分 第二节外观质量 第三节低倍针孔度 （1）针孔的定义与分类 （2）针孔形成的原因 （3）形成气孔的H2来源 （4）预防针孔形成的工艺措施 第一章概述 第一节铝合金的定义、性质和用途 所谓铝合金就是在工业纯铝中加入适量的其他元素，使铝的本质得到该善，以满足工业上和人们生活中的各种需要。由于其比重小，比强度高，具有良好的综合性能，因此，被广泛用于航空工业、汽车制造业、动力仪表、工具及民用器皿制造等方面。 第二节铝合金的分类及表示方法 铝合金可分为两大类：变形铝合金和铸造铝合金，变形铝合金要先铸成锭，用于压延或拉伸，如：管、棒和板等；铸造铝合金，用于铸造固定铸件，如：活塞、汽缸和支架等。 变形铝合金牌号的表示方法大致有两种： 1、国家标准
用第一个字母L表示工业纯铝或铝合金，（取铝的汉语拼音第一个字母）。 第二个字母表示铝合金类别，下面几个字母分别表示： G——工业高纯铝 F——防锈铝合金 Y——硬铝合金 C——超硬铝合金 D——锻造铝合金 T——特殊铝合金 字母后面的数字表示该类合金的序号。如LF3表示3号防锈铝合金；LD2表示2号锻造铝合金；LY12表示12号硬铝合金；LC4表示4号超硬铝合金；LT21表示21号特殊铝合金。 2、引用美国四位数铝合金牌号表示方法，作为国家标准第一位数字表示铝合金系列，如： 1XXX 表示纯铝 2XXX 表示AL－Cu系合金 3XXX 表示AL－Mn系合金 4XXX 表示AL－Si系合金 5XXX 表示AL－Mg系合金 6XXX 表示AL－Mg－Si系合金 7XXX 表示AL－Zn系合金 8XXX 表示AL和其它元素的合金 9XXX 表示尚未使用的系列 最后两位数字表示某种具体的铝合金或铝的纯度，第二位数字表示对原来的合金或杂质范围的修改。 铸造铝合金牌号的表示方法：
铝合金压铸件的标准
铝合金压铸件 1 范围 本标准规定了铝合金压铸件（以下简称压铸件）的材质、尺寸公差、角度公差、形位公差、工艺性要求和表面质量。 本标准适用于照相机、光学仪器等产品的铝合金压铸件。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 6414—1999 铸件尺寸公差与机械加工余量 GB/T 11334—1989 圆锥公差 JIS H 5302—1990 压铸铝合金 3 压铸铝合金 3.1 压铸铝合金选用JIS H 5302—1990中的ADC10。 3.2 ADC10的化学成分表1给出。其中铜的含量控制在不大于2.8 %。 a )抗拉强度σ b ：245 MPa； b )伸长率δ5 ：2 %； c )布氏硬度HBS（5/250/30）：80。 4 铸件尺寸公差 4.1 压铸件尺寸公差的代号、等级及数值 压铸件尺寸公差的代号为CT。尺寸公差等级选用GB/T6414—1999中的CT3 ～ CT8。一般（未注）公差尺寸的公差等级基本规定为：照相机零件按CT6，其他产品零件按CT7。尺寸公差数值表2给出。 4.2 壁厚尺寸公差 壁厚尺寸公差一般比该压铸件的一般公差粗一级。例如：一般公差规定为CT7，壁厚公差则为CT8。当平均壁厚不大于1.2 mm时，壁厚尺寸公差则与一般公差同级，必要时，壁厚尺寸公差比一般公差精一级。 4.3 公差带的位置 尺寸公差带应相对于基本尺寸对称分布，即尺寸公差的一半为正值，另一半取负值。当有特殊要求时，也可采用非对称设置，此时应在图样上注明或在技术文件中规定。 对于有斜度要求的部位，其尺寸公差应沿斜面对称分布。
最新铝合金知识大全---分类-化学成分-性能
一铝的基本特性与应用范围 二铝及铝合金的分类 纯铝比较软，富有延展性，易于塑性成形。如果根据各种不同的用途，要求具有更高的强度和改善材料的组织和其他各种性能，可以在纯铝中添加各种合金元素，生产出满足各种性能和用途的铝合金。 铝合金可加工成板、带、条、箔、管、棒、型、线、自由锻件和模锻件等加工材(变形铝合金)，也可加工成铸件、压铸件等铸造材(铸造铝合金)。
纯铝— 1×××系，如1000合金 非热处理型合金 Al-Mn系合金— 3×××系，如3003合金 Al-Si系合金— 4×××系，如4043合金变形铝合金 Al-Mg系合金— 5×××系，如5083合金 Al-Cu系合金— 2×××系，如2024合金 Al-Mg-Si系合金— 6×××系，如6063合金铝及热处理型合金 Al-Zn-Mg系合金—7×××系，如7075合金铝合金 Al-其它元素— 8×××系，如8089合金 纯铝系 非热处理型合金 Al-Si系合金，如ZL102合金 Al-Mg系合金，如ZL103合金 铸造铝合金 Al-Cu-Si系合金，如ZL107合金 Al-Cu-Mg-Si系合金，如ZL110合金 热处理型合金 Al-Mg-Si系合金，如ZL104合金 Al-Mg-Zn系合金，如ZL305合金
3 变形铝合金分类、牌号和状态表示法 3. 1 变形铝合金的分类 变形铝合金的分类方法很多，目前，世界上绝大部分国家通常按以下三种方法进行分类。 ⑴按合金状态图及热处理特点分为可热处理强化铝合金和不可热处理强化铝合金两大类。不可热处理强化铝合金（如：纯铝、Al-Mn、Al-Mg、Al-Si系合金）和可热处理强化铝合金（如：Al-Mg-Si、Al-Cu、Al-Zn-Mg 系合金）。 ⑵按合金性能和用途可分为：工业纯铝、光辉铝合金、切削铝合金、耐热铝合金、低强度铝合金、中强度铝合金、高强度铝合金（硬铝）、超高强度铝合金（超硬铝）、锻造铝合金及特殊铝合金等。 ⑶按合金中所含主要元素成分可分为：工业纯铝（1×××系），Al-Cu合金（2×××系），Al-Mn合金（3×××系），Al-Si合金（4×××系），AL-Mg合金（5×××系），Al-Mg-Si合金（6×××系），Al-Zn-Mg 合金（7×××系），Al-其它元素合金（8×××系）及备用合金组（9×××系）。 这三种分类方法各有特点，有时相互交叉，相互补充。在工业生产中，大多数国家按第三种方法，即按合金中所含主要元素成分的4位数码法分类。这种分类方法能较本质的反映合金的基本性能，也便于编码、记忆和计算机管理。我国目前也采用4位数码法分类。 3. 2 中国变形铝合金的牌号表示法 根据GB/T16474 — 1996“变形铝及铝合金牌号表示方法”，凡化学成分与变形铝及铝合金国际牌号注册协议组织（简称国际牌号注册组织）命名的合金相同的所有合金，其牌号直接采用国际四位数字体系牌号，未与国际四位数字体系牌号的变形铝合金接轨的，采用四位字符牌号（但试验铝合金在四位字符牌号前加X）命名，并按要求注册化学成分。 四位字符体系牌号的第一、三、四位为阿拉伯数字，第二位为英文大写字母（C、I、L、N、O、P、Q、Z字母除外）。牌号的第一位数字表示铝及铝合金的组别，如1×××系为工业纯铝，2×××为Al-Cu系合金，3×××为Al-Mn系合金，4×××为Al-Si系合金，5×××为Al-Mg系合金，6×××为Al-Mg-Si系合金，7×××为Al-Zn-Mg系合金，8×××为Al-其它元素合金，9×××为备用合金组。 除改型合金外，铝合金组别按主要合金元素来确定，主要合金元素指极限含量算术平均值为最大的合金元素。当有一个以上的合金元素极限含量算术平均值同为最大时，应按Cu、Mn、Si、Mg、Mg2Si、Zn、其它元素的顺序来确定合金组别。牌号的第二位字母表示原始纯铝或铝合金的改型情况，最后两位数字用以标识同一组中不同的铝合金或表示铝的纯度。 我国的变形铝及铝合金表示方法与国际上较通用的方法基本一致。 3.3 中国变形铝合金状态代号及表示方法 根据GB/T16475–1996标准规定，基础状态代号用一个英文大写字母表示。细分状态代号采用基础状态代号后跟一位、两位或多位阿拉伯数字表示。 3.3.1基础状态代号
6063铝合金
6063铝合金 6063铝合金广泛用于建筑铝门窗、幕墙的框架，为了保证门窗、幕墙具有高的抗风压性能、装配性能、耐蚀性能和装饰性能，对铝合金型材综合性能的要求远远高于工业型材标准。在国家标准GB/T3190中规定的6063铝合金成分范围内，对化学成分的取值不同，会得到不同的材质特性，当化学成分的范围很大时，其性能差异会在很大范围内波动，以致型材的综合性能会无法控制。 6063铝合金化学成分的概述 6063铝合金的化学成分成为生产优质铝合金建筑型材的最重要的一环。 1、合金元素的作用及其对性能的影响 6063铝合金是AL-Mg-Si系中具有中等强度的可热处理强化合金，Mg和Si是主要合金元素，优选化学成分的主要工作是确定Mg和Si的百分含量(质量分数，下同)。1．1Mg的作用和影响Mg和Si组成强化相Mg2Si，Mg的含量愈高，Mg2Si的数量就愈多，热处理强化效果就愈大，型材的抗拉强度就愈高，但变形抗力也随之增大，合金的塑性下降，加工性能变坏，耐蚀性变坏。1．2Si的作用和影响Si的数量应使合金中所有的Mg都能以Mg2Si相的形式存在，以确保Mg的作用得到充分的发挥。随着Si含量增加，合金的晶粒变细，金属流动性增大，铸造性能变好，热处理强化效果增加，型材的抗拉强度提高而塑性降低，耐蚀性变坏。 2、Mg和Si含量的选择 2．1 Mg2Si量的确定2．1．1 Mg2Si相在合金中的作用Mg2Si在合金中能随着温度的变化而溶解或析出，并以不同的形态存在于合金中：(1)弥散相β’’固溶体中析出的Mg2Si相弥散质点，是一种不稳定相，会随温度的升高而长大。(2)过渡相β’是β’’由长大而成的中间亚稳定相，也会随温度的升高而长大。(3)沉淀相β是由β’相长大而成的稳定相，多聚集于晶界和枝晶界。能起强化作用Mg2Si相是当其处于β’’弥散相状态的时候，将β相变成β’’相的过程就是强化过程，反之则是软化过程。2．1．2Mg2Si量的选择6063铝合金的热处理强化效果是随着Mg2Si 量的增加而增大。当Mg2Si的量在0．71%～1．03%范围内时，其抗拉强度随Mg2Si 量的增加近似线性地提高，但变形抗力也跟着提高，加工变得困难。但Mg2Si量小于0．72%时，对于挤压系数偏小(小于或等于30)的制品，抗拉强度值有达不到标准要求的危险。当Mg2Si量超过0.9%时，合金的塑性有降低趋势。GB/T5237．1—2000标准中要求6063铝合金T5状态型材的σb≥160MPa，T6状态型材σb≥205MPa，实践证明．该合金的最高可达到260MPa。但大批量生产的影响因素很多，不可能确保都达到这么高。综合的考虑，型材既要强度高，能确保产品符合标准要求，又要使合金
铝合金压铸标准
铝合金压铸标准---中国标准GB/T 15115-94 1. 铝合金 GB/T 15115-94 压铸铝合金的化学成分和力学性能表 2. 铝合金压铸件 GB/T 15114-94 1.主题内容与适用范围 本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等. 本标准适用于铝合金压铸件. 2.引用标准
GB1182 形状和位置公差代号及其标准 GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查) GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查) GB6060.1 表面粗糙度比较样块铸造表面 GB6060.4 表面粗糙度比较样块抛光加工表面 GB6060.5 表面粗糙度比较样块抛(喷)丸,喷砂加工表面 GB6414 铸件尺寸公差 GB/T11350 铸件机械加工余量 GB/T15115 压铸铝合金 3.技术要求 3.1化学成分 合金的化学成分应符合GB/T15115的规定. 3.2力学性能 3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定 3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特殊要求,可由供需双方商定. 3.3压铸件尺寸 3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定 3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明. 3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定. 3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明. 3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明. 3.5表面质量 3.5.1铸件表面粗糙度应符合GB6060.1的规定 3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷.
