常用灭弧器的工作原理
①少油断路器
少油断路器以变压器油作为灭弧介质及动、静触头之间的绝缘。而用空气、陶瓷或有机绝缘材料作为相与相之间或相与地之间的绝缘。因此，少油断路器油量少、体积小、耗用钢材，价格便宜。目前在我国10~220KV电力系统中得到广泛应用。
其灭弧原理是少油断路器在油中开断电流时，触头间将产生电弧。高温电弧使油急速蒸发和分解。于是电弧便在油蒸汽和油分解的气体气泡中燃烧。油分解的气体中氢气约占70% ~ 80%，而且氢气的热导率非常高，并有很强的扩散作用。氢气和其他冷热气体对弧道产生强烈的冷却和去游离作用，特别是当电流经过零值瞬间，这种作用更加强烈，有利于熄灭电弧。断路器通常采用绝缘材料制成灭弧室，电弧在灭弧室中燃烧，利用灭弧室内升高的压力（可达几十兆帕）使油一方面流动，一方面与电弧接触，则灭弧效果更好。
②六氟化硫断路器
六氟化硫断路器采用SF6气体作为灭弧介质和绝缘介质，SF6气体具有良好的绝缘性能和灭弧能力，因此在断路器中的应用得到迅速发展。SF6断路器的类型按灭弧方式分，有单压式和双压式；按触头工作方式可分为定开距式和变开距式；按总体结构分，有落地罐式和瓷瓶支柱式。

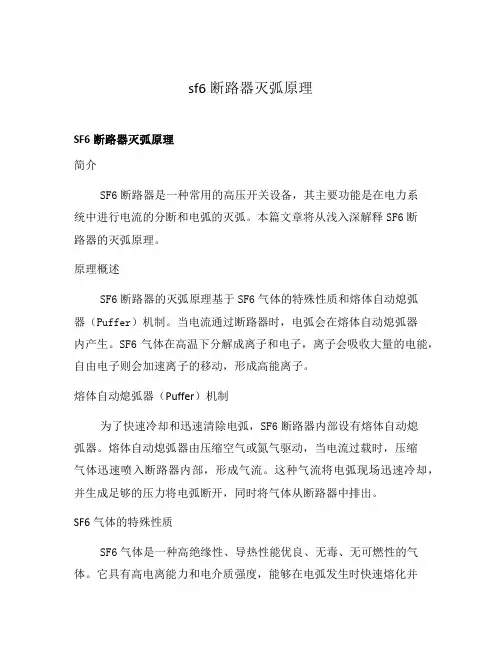

灭弧原理：
单压式SF6断路器只有一种压力较低的压力系统，既只有0.3~0.6MPa 压力（表压）的SF6气体作为断路器的内绝缘。在断路器开断的过程中，
由动触头带动压力活塞或压气罩，利用压缩气流吹熄电弧。分闸完毕，压气作用停止，分离的动静触头处在低压的SF6气体中
双压式SF6断路器内部有高压区和低压区，低压区0.3~0.5Mpa的SF6气体作为断路器的主绝缘。在分闸过程中，排气阀开启，利用高压区约1.5MPa的气体吹熄电弧。分闸完毕，动、静触头处于低压气体中或高压气体中。高压区喷向低压区的气体，再经气体循环系统和压缩机抽回高压区。
目前我国生产的SF6断路器采用单压式；并且触头多采用变开距结构
③真空断路器
真空断路器是利用真空(真空度为10-4mm汞柱以下)具有良好的绝缘性能和耐弧性能等特点，将断路器触头部分安装在真空的外壳内而制成的断路器。真空断路器具有体积小、重量轻、噪音小、易安装、维护方便等优点。尤其适用于频繁操作的电路中。
真空灭弧室中电弧的点燃是由于真空断路器刚分瞬间，触头表面蒸发金属蒸汽，并被游离而形成电弧造成的。真空灭弧室中电弧弧柱压差很大，质量密度差也很大，因而弧柱的金属蒸汽（带电质点）将迅速向触头外扩散，加剧了去游离作用，加上电弧弧柱被拉长、拉细，从而得到更好的冷却，电弧迅速熄灭，介质绝缘强度很快得到恢复，从而阻止电弧在交流电流自然过零后重燃。(责任编辑：admin)
真空断路器灭弧原理和方法分析-民熔
真空断路器灭弧原理和方法-民熔 真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。 灭弧是断路器的重要应用之一，电弧不仅会损坏设备线路，还会影响人身安全。一般来说，常用的灭弧方法有四种，包括机械灭弧、磁吹弧等。本文介绍了常用的灭弧方法和几种常用断路器的原理。首先讨论了常用的灭弧方法，包括以下四种：
1机械灭弧：限位装置使电弧迅速拉长。这种方法常用于开关器件。 2灭磁弧：在与触头串联的磁吹线圈产生的磁场作用下，在电磁力的作用下拉长电弧，吹入由固体介质组成的灭弧罩内，与固体介质接触，使电弧冷却熄灭。 3窄缝（纵缝）灭弧方法：在电弧形成的磁场的电场作用下，电弧被拉长，进入灭弧罩窄（纵）槽内。将纵向电弧分为若干段并与之接触的固体弧段迅速熄灭。这种结构主要用于交流接触器。
4栅极灭弧法：当触头分离时，所产生的电弧在电力的作用下被推入一组金属光栅中，并分成若干段。每一块相互绝缘的金属网格相当于一个电极，因此正负极之间会有许多电压降。对于交流电弧，当电弧过零时，阴极附近会出现150V～250V的介电强度，使电弧无法维持和熄灭。由于栅极灭弧效果比直流灭弧效果强得多，在交流电器中常采用栅极灭弧。 这些方法主要针对一些低压断路器。为了了解使用这些方法的原因，有必要阐明断路器的灭弧原理。以下是一些常用断路器的讨论。真空断路器中断电弧原理。真空断路器在分闸瞬间，由于触头间存在电容，两触头间的绝缘被击穿，产生真空电弧。由于触头的形状和结构，真空弧柱迅速向弧柱外的真空区扩散。当开断电流接近零时，触头间电弧的温度和压力急剧下降，使电弧无法维持和熄灭。灭弧后几μs内，触头间真空间隙的耐压水平迅速恢复。
真空灭弧室的基本结构和工作原理
真空灭弧室的基本结构和工作原理 真空灭弧室，又名真空开关管，是中高压电力开关的核心部件，其主要作用是，通过管内真空优良的绝缘性使中高压电路切断电源后能迅速熄弧并抑制电流，避免事故和意外的发生，主要应用于电力的输配电控制系统，还应用于冶金、矿山、石油、化工、铁路、广播、通讯、工业高频加热等配电系统。具有节能、节材、防火、防爆、体积小、寿命长、维护费用低、运行可靠和无污染等特点。真空灭弧室从用途上又分为断路器用灭弧室和负荷开关用灭弧室，断路器灭弧室主要用于电力部门中的变电站和电网设施，负荷开关用灭弧室主要用于电网的终端用户。 我公司生产的多种型号的真空灭弧室，按其用途、参数、开断容量可分为断路器用真空灭弧室、负荷开关用真空灭弧室、接触器用真空灭弧室、重合器用真空灭弧室和分段器用真空灭弧室等。 其结构形式均由气密绝缘外壳、导电回路、屏蔽系统、波纹管等部分组成。 1、 气密绝缘系统 由玻璃或陶瓷制成的气密绝缘外壳、动端盖板、定端盖板，不锈钢波纹管组成了气密绝缘系统。为了保证玻璃、陶瓷与金属之间有良好的气密性，除了封接时要有严格的操作工艺外，还要求材料本身的透气性尽量小和内部放气量限制到极小值。不锈钢波纹管的作用不仅能将真空灭弧室内部的真空状态与外部的大气状态隔离开来，而且能使动触头连同动导电杆在规定的范围内运动，以完成真空开关的闭合与分断操作。 2 、导电系统 定导电杆、定跑弧面、定触头、动触头、动跑弧面、动导电杆构成了灭弧室的导电系统。其中定导电杆、定跑弧面、定触头合称定电极，动触头、动跑弧面、动导电杆合称动电极，由真空1.排气管保护罩 2.排气管密封刀口 3.环氧树脂填料 4.定端盖版 5.定导电杆 6.屏蔽筒 7.玻壳（或陶瓷壳） 8.定触头座 9.定触头 10.动触头 11.动触头座 12.动导电杆 13.波纹管 14.均压罩 15.动端盖版 16.导向套
