移动式液压升降平台电气原理图

液压升降平台使用说明书

固定式液压升降台使用说明书天海欧康科技信息（厦门）有限公司 09年4月

产品外形图 1．底架 2．滑轮 3.横梁 4．油缸 5．活塞杆 6．剪叉臂 7．工作台 8．电气控制箱图１１ 4 ２ 5 6 7 3 8

产品的主要结构和系统说明固定式液压升降平台（货梯）一般有工作台、剪叉架、底架和电器控制箱；油泵、电动机和电磁阀组成液压动力单元，固定式升降货梯为外置动力单元，固定式升降平台一般内置，也可外置。一、主要结构升降机的机械结构一般由底座、臂架和工作台三部分组成。底座采用相应强度钢板焊接而成；底座上平面的铰耳及滑轮用以安装升降臂架。臂架为剪撑铰链式垂直升降，采用高强度无缝矩形管制作，强度高外形美观；当臂架上下升降运动时，安装在底座上面及工作平台下面的滑槽中滑动。工作平台为一矩形平台，安装在臂架的上部，随臂架升降作上下垂直运动，其上四周设有安全护栏，护栏下部焊有踢脚板，防止物体滑落伤人。二、液压系统说明从油泵吸油，推动油缸中的活塞，顶升交叉臂架垂直上升，下降时，压力油在限速阀和流量调节阀的监控下，通过电磁阀流回油箱。油缸过载时，油泵输出的压力油通过溢流阀（安全阀）直接流回油箱。为了防止油管破裂发生失控下降事故，每个油缸进油（兼作回油）的管路上，设有单向限速阀，即使在油管破裂的情况下，也能保证以正常的下降速度下降。（支撑阀操作请看下图２．液压原理见图4．）附一：液压工作介质（液压油）的使用要求： a. 油泵入口温度最好保持在55℃以下。如以油箱的油温为准，理想的工作温度是30℃—45℃。油液在使用温度范围内流动性好，粘度适合，随温度的变化小，泄漏量适当，动力损耗少。 b. 在防火要求高的场合，闪点足够高；在寒冷地区使用时，凝固点足够低。 c. 日常维护：保持环境整洁，正确操作，防止水分、机械杂质、胶状油泥的污染或空气混入。水分入侵要迅速分离。油箱底部的沉淀杂质若超过容量的0.1%，应过滤以后再用。 d. 及时更换：除定期更换外，液压工作介质在使用过程中会逐渐老化变质，达一定程度时如杂质很多或油色暗黑且有恶臭或粘度异常变化，应及时更换新油。换油时，系统应彻底清洗。加入的新油应经过滤。当然也可根据颜色、气味、透明或浑浊度，有无沉淀物等。或对比新介质或凭经验确定。或取样化验理化指标有无变化来确定是否更换新油。

自行式升降机说明书.doc

使用说明书

1. 目录 (1) 2. 前言 (2) 3. 产品外形图 (3) 4. 产品主要用途............................... ............. .. (4) 5. 产品的主要结构和系统说明 (4) 6. 电器原理图 (5) 7. 液压原理图 (6) 8. 使用方法 (7) 8.1 使用前的准备 (7) 8.2 操作步骤 (7) 8.3 使用须知 (7) 9. 维护保养 (7) 9.1 安全须知 (7) 10. 故障及排除 (8) 10.1 备件和工具 (8) 11. 保修卡 (9)

欢迎贵公司加入苏州永固公司用户的行列！我们十分感谢贵公司的惠顾，并为本公司提供优质产品的一贯传统而感到无比自豪。为使您的机器功能.性能得到充分发挥，我们建议您在使用本机之前抽点时间通读一遍此使用说明书，这样可使您掌握本机的使用要点，从而使您感觉到本机优越性能给您带来的方便。您将会发现，我们在设计、制造工艺、操作方便及可用性等方面，均为满足顾客的要求而做出了各种探索。开箱时请小心，并注意将附件放在一个地方，以防遗失。请检查任何搬运损坏的可能性，如果您的装置有损坏或不能操作，请立即通知销售商和本厂。如果装置直接运到您处，请尽快与装运公司联系。因为只有收货人才有权利就搬运损坏问题向承运者提出赔偿。本厂生产的SJY、SJG、SJX、SJZ等系列液压升降机械广泛应用于建筑.工矿.车站.码头等场合，是一台操作方便.移动灵活的机械工具。并且，本产品经多年演变和制造商的不断改进已深入应用到了重载.汽车工业.流水线.旋转舞台等领域，越来越成为各行业不可缺少的使用工具。欢迎下次莅临本公司，并衷心希望您能为我们的工作提出宝贵意见，以便今后为您更好的服务。 XXXX特种升降机械有限公司

剪叉式液压升降台

剪叉式液压升降台标准化管理部编码-[99968T-6889628-J68568-1689N]

剪叉式液压升降台 1 绪论 1.1升降平台的简介升降平台是一种将人或货物升降到某个高度的机械设备，一种结构相对简单的起重设备机械，它拥有举升力大、升降面积大、升降平稳、噪音低、操作方便、维修简便、并能够停在升降范围内的任意位置上。被广泛的应用在仓库、码头、自动化生产线等多个行业，可以作为一种比较好使用在人员登高工作和货物垂直运输起重机械。升降平台随着人类对垂直运送设备的需求而出现，与人类的发展文明一样长久，最初的升降平台采用最基本的动力方式如人力、畜力等提升重量。在工业革命时代之前，这些动力方式常常被升降装置广泛采用。现在升降台多采用液压式和气压式两种方式，其中液压式因为升降平稳，占体积小，提供动力大等优势被广泛使用，使用该设备多采用剪叉式升降臂，设备占体积小，移动方便，工作环境限制小，如今的升降台更加添加了许多辅助设备，如安全防护装置目前世界升降台的最高成就应该是非瑞士格劳宾登州正在建设的“圣哥达隧道”上的一部大型升降平台莫属了。“圣哥达隧道”是一条从阿尔卑斯山滑雪胜地通往欧洲其他国家的地下较长的铁路隧道，总长57公里。位于距离地面大约在八百米的“阿尔卑斯”高速列车站，打算要建设一部直接到达地面上的升降台。建成完工后，将会成为现今世界上升降总距离最长的一台升降平台设备了。游客登上升降平台后利用升降台到达地面，时间更短，更加方便，就可以登上阿尔卑斯冰河观光快速列车，在经过两个时辰后就能够到达山顶的度假村了，就可以享受舒适的生活了。 1.2 升降平台分类按照移动的方方式分为：、拖拉式、自行式、车载式、可驾驶式。固定式：这种方式是盛机械升降稳定性好，适用范围的产品，他主要用在车间生产线的高度差之间货物，运输货物，材料，装配线，工件使用装配时候调节工件与设备高度等。

液压升降台设计说明书

学校代码：10410 序号：055020 本科毕业设计题目：液压升降台江西农业大学毕业设计(论文)任务书设计（论文）液压升降台设计课题名称学生姓名院（系）工学院专业指导教师龚水泉职称副教授学历本科毕业设计（论文）要求：有以下图纸和技术文件：装配图零件图液压原理图零件表液压元件表标准件表设计说明书毕业设计（论文）内容与技术参数：设计一台液压升降台主要技术参数如下：幅面2600×1400 mm 起升最大重量 3T

起升最大高度 800mm 毕业设计（论文）工作计划：接受任务日期2009 年 2 月18 日要求完成日期2009 年 5 月20 日学生签名年月日指导教师签名年月日院长（主任）签名年月日

摘要本次设计任务是液压升降台，它是一种升降稳定性好，适用范围广的货物举升设备。其起升高度800mm，举升重量3T，幅面尺寸2600×1400 mm.其动作主要是由两个双作用液压缸推动“X”型架，带动上板移动来实现的。该液压升降台主要由两部分组成：液压部分和机械部分。设计液压部分时，先确定了液压系统方案。选择液压基本控制回路时，换向回路选择三位四通电磁换向阀；平衡回路选择用液控单向阀。确定各种基本回路后，又确定了液压系统传动形式，拟定液压系统原理图，然后对液压元辅件进行了设计、选择，并对其进行校核。经过计算后液压缸直径选定为70毫米，液压泵选叶片泵。根据系统工作的最大功率选Y90S-4三相异步电动机。在确定泵后，又对其他的元辅件进行了合理的选择，最后确定阀块的设计及效率计算。机械部分主要由上板架、下板架、内连杆和外连杆四部分组成。通过设计、选择机械部分材料与结构，并对其进行受力分析与强度校核，结果证明机械部分结构设计可以满足要求，进一步完成了本次设计题目。关键词：液压；升降平台；上板架；下板架；内连杆；外连杆

液压升降平台安全操作规程

升降平台安全操作规程 1、升降平台应有专人定期维护保养。操作人员应经常检查各部位的润滑情况，及时加注润滑油，防止出现干摩擦。 2、工作前须先认真检查平台的电器系统、液压系统和机械系统是否正常，重点检查螺丝连接是否可靠，液压管路元件有无泄漏，电线接点有无松脱、破损等情况；并将升降平台上下空载试行数次，检查有无故障和不正常现象，还须注意平台台面停层站准确度、水平度有无显著不正常的差距。 3、升降平台严重超载。所运货物应安放均衡，不能过于偏心和靠近笼门，且要采取相应的防动措施，防止货物在运动中滑动；操作人员应负责监督平台运输的物品在台面上尽可能的分布均匀防止偏载，并禁止超载运行。 4、升降时必须确认在升降范围内无其他物体阻挡后，才可升降。工作前将防护栏两端的活动门关牢，插上插销后起动，严禁在防护栏活动门敞开情况下工作。 5、升降平台严禁装运超长物件和易燃、易爆、有害液体等危险物品和禁止在升高时人员攀爬以及人为摇晃。 6、货物面积达到平台面积的4/5时，严禁载人。 7、进入升降平台，严禁在内跳跃、嬉戏打闹、随意走动，严禁将身子探出，物品严禁超出平台围栏。 8、操作人员在升降平台工作中严禁离开岗位和对平台进行揩拭、润滑或者修理工作。当工作完毕后，应切断电源。 9、升降平台在使用过程中不得任意改变运行方向，不得忽开忽停；正常行驶中，禁止中途停车，如遇特殊情况可中途停止平台。 10、平台发生故障或者有失正常工作时，应立即通知检修人员修理，如发现有危险性或可能造成人身机械事故时，应立即停用，切断总电源，报告设备管理部门，待修复并进行详细检查后才可使用，严禁带故障运行；升降平台进行检修、维修时必须关闭电源，并有安排监护人，需要进入升降平台下方工作时，必须设置支撑装置，避免平台下落。 11、升降平台停用后，必须将平台降落到最底层基地，拉断电源，上层安全护栏必须关闭。

固定式液压升降平台哪家好

由于许多的行业都会有需要进行高空作业的情况，因此需要将人员或者物资通过专门的升降台来完成，其中一种液压的升降设备可以固定，就有很多的生产厂家提供，就如何选择合适的生产商我们来了解一下。对于用户来说在选择厂家时首先要看厂家资质、信誉还有售后服务；其次再考虑价格的合理性，这样才能理智选择适合自己公司使用的设备。一、挑选有实力的液压升降渠道厂家，在挑选供应商时，咱们需求了解该公司出产年龄和的专业程度以及出产设计才能，还有即是看是不是定制才能。并对客户提出的各种特殊需求能否满意。供给的液压升降渠道设计和装置的解决方案是不是合理，装置团队是不是专业都是客户需求了解的当地。二、公司资质是不是完全，大多数该职业公司，因为技术和经验不足，很难取得悉数该职业的证件和许可证书，特别是该职业最为主要的，有国家质监局颁布的《特种设备制作许可证》、《升降渠道型式实验合格证》、《特种设备装置、改造、修理许可证》等职业许可证。

三、客户评估，液压升降渠道装置运用，短时刻很难看出商品的质量好坏，只有在长期的运用过程中，重复不断的运用情况下，才能够看出质量的好坏。四、在选购工厂、车间、楼层之间运用的液压升降渠道时，首选要对升降渠道的运用范围、作业频度、利用率、额外起重分量等要素进行归纳思考，挑选合适作业级别请求的升降渠道，避免大材小用或许不行运用，形成不必要的糟蹋。五、售后服务的质量，看能否提供设备的维修以及保养等各方面的服务。河南耀特机电设备公司坚持立足河南，辐射全国，走向世界的市场战略方针，秉承“诚实，守信，公平，创新”的企业精神，以快捷，周到的服务，以高档次，高质量的产品回报广大用户，为全国各地用户提供高质量产品。

液压升降平台说明书

液压升降平台使用说明书山东长江国粮仓储机械有限公司尊敬的客户：请您使用本机前务必仔细阅读使用说明书，并严格按照其说明进行使用，如果由于您的违规操作给您带来的伤害与损失，本公司不予负责。谢谢合作！山东长江国粮仓储机械有限公司一、用途和性能特点高空作业及维修。升降平台升降系统，是靠液压驱动，故被称作液压升降平台。还可根据用户要求定做特殊规格的升降平台。可用于汽车、集装箱、模具制造，木材加工，化工灌装等各类工业企业及生产流水线，满足不同作业高度的升降需求，同时可配装各类台面形式（如滚珠、滚筒、转盘、转向、倾翻、伸缩），配合各种控制方式（分动、联动、防爆），具有升降平稳准确、频繁启动、载重量大等特点，有效解决工业企业中各类升降作业难点，使生产作业轻松自如。二、主要技术参数

三、平台图片及各部件名称液压升降平台由行走机构，液压机构，电动控制机构，支撑机构组成。1-支腿 2-支杆 3-液压油管 4-支杆销 5-上滑道 6-护栏 7-上台面 8-控按钮 9-上台架 10-液压油缸 11-角度轴 12-液压泵站 13-下控电盘箱 14-轮胎 15-牵引架四、使用 1.撑开支腿支腿应该全部打开到挡板位置，并支撑在坚实的地面上，必要时可使用垫木或垫板，通过支腿丝杆将平台调至水平（目测即可）。 2.试车作业（1）点、按平台下方电盘箱上“起升”控制按钮，电机启动、齿轮泵动作，使平台升起，当升到5米左右高度时按下电盘箱上的“停止”按钮，检查液压管路、各接头及电器线路有无渗漏及刮、压现象，确保平台纵向垂直后（目测即可）方可继续起升到平台的最大高度。平台初次使用或更换使用地点都必须重复此步骤。（2）点、按平台下方电盘箱上的“下降”控制按钮，电磁铁吸合电磁阀动作，平台下降。降至原始高度后，按“停止”按钮，断开电磁铁电源。 3.升降作业平台经过第2步“试车作业”确认无异常后方可进行升、降工作。

剪叉式液压升降机

摘要剪叉式升降平台作为作为一种平面升降机械，主要用于抬升重物，在很多领域都有着广泛的用途，如用作货场装卸货物的升降台、各种工程中操作人员的工作平台等等。剪叉式液压升降平台是一种结构比较简单、举升力大、升降平稳、噪音低、操作方便、维修简便，并可以停留在升降范围内的任意位置上的一种广泛应用的升降平台。它目前广泛的应用在各行各业，是一种货物装卸流通领域中较为理想合理的升降平台。液压系统是剪叉式液压升降平台的驱动和控制部分，通过液压缸驱动剪叉改变幅度，完成升降任务，通过平衡阀、调速阀和溢流阀的控制作用，完成调速、保压、制动、平衡的功能。本次设计主要进行了升降平台功能特点分析求解，升降平台总体布局方案和主要性能参数确定，各机构和各部分的结构方案设计，主要控制方案设计，上、下台架机构、剪叉机构设计计算，整机稳定性、可靠性验算。该课题属于横向课题。为保证仓储区域属于易燃、易爆等场所。要求安全、可靠，自动化程度高。为保证仓储区域管理人员的人身安全和提高升降物品的安全性，采用无人化作业方式，安全装置及各种电器保护装置齐全、可靠、，便于操作和维修。

关键词：液压升降平台；剪叉；液压缸；上平台；底座 ABSTRACT Scissors-style take-off and landing platform as a plane movements machinery,mainly used for lifting heavy objects,in many fields have a wide range of uses,such as loading and unloading cargo freight yard for the lifting platform,operating in various projects of the work platform,and so on.Scissors hydraulic lifting platform is a relatively simple structure,the lifting force,a smooth take-off and landing,low noise,easy to operate,maintenance is simple,and can remain in the take-off and landing anywhere within the scope of a wider application of the take-off and landing platform.It is currently widely used in various trades and industries,is a cargo flow in the area more desirable and reasonable take-off and landing platform.Hydraulic system is the scissors-tape hydraulic lifting platform for the drive and control of the hydraulic cylinders driven lifting tasks,through balance valve,relief valve and the governor valve control the governor completed,Packing,braking and

液压升降平台技术协议

升降作业平台机设备采购技术协议一、使用概况

升降作业平台，用于车间多层间货物运输工作。三、要求 1、主体与墙体联结采用高强度螺栓形式。 2、起重机主体轨道采用方管结构，主要受力构件板材采用Q235-B。 3、四、其它说明 1、其它按照国家标准及山东省特种机械管理规定要求设计制造。 2、液压泵站采。主体工艺由济南金创机械制造有限公司自制制造。 3、提供升降平台合格证、保修卡、操作说明书、电器原理接线图、液压原理图。 4、提供基础设计图（地坑图、安装图）。五、升降机主要技术参数 1、升降机台数共计8台，具体参数见下表

2、设备技术说明：2.1采用9kw泵站机。.

2.2起升机构装设有一套独立作用的多点式控制方式。可在任意层数打开升降，断电停止。 2.3起重量2.5T以上的起升机构配超载保护。 2.4大小车缓冲装置为聚氨酯缓冲器，具有耐冲击，吸收能量大，反弹小，无噪声等特点。 2.5油漆标准符合GB9286标准，漆膜厚度为每层20～30μm，总厚度为60～90μm，漆膜附着力符合GB9286中的一级质量要求，设备经长期使用后，无漆面的退色、脱落等现象，油漆颜色由用户自定。六.电气控制【控制方式】 ●起升机构：采用起重行业专用控制站与联动台相配合实现电动机的启动、制动与调速，该系统具备常规的过载、短路、失压及零位保护。控制方式：上升－停止－下降-急停，上升为顶部，设备可在任意一层控制升降，可实现从一层直接到四层，二层到四层、三层到四层、二层到三层等一系列的更换；此控制方式叫多点式控制。【安全保护】 ●过流保护——每个机构的电动机单独设有两相过流继电器，另一相通过保护箱内的总过流继电器进行保护，各继电器的动作电流为被保护电动机总额定电流的2.5倍。 ●过载保护——设备超重时，设备会自动停止运转， ●紧急保护——控制箱设有自锁式紧急开关，在紧急情况下可迅速切断起重机总控制电源。

液压升降平台大概多少钱

在机械设备行业想要了解一些产品的价格就要考虑很多的方面，例如常见的一种升降平台利用液压的方式进行高空运输和作业，该设备的市场价格也是很多的企业用户十分关心的。想要了解设备的报价需要知道载重，长度，宽度，高度，企业只有根据具体的规格才能得到相应的价格。市场上的价位基本在几百元至上千元之间不等。购买设备需要考虑价位，为了判断价格的合理性需要了解影响其变化的因素：一：选购升降机械，不能盲目选购，要做好充分的市场调研，以及实地考察，确定其公司的规模以及其信誉程度。市场许多小规模企业为了谋取暴力而偷工减料，从而使升降产品质量大大降低，虽然他们会卖的很便宜，但这种机械时间用的并不长，而且危险系数大。因此，作为购买者不能贪图一点价格的小便宜而酿成更大的遗憾。二：综合你所调查的资料，选择性价比比较好的升降机械，要从它的技术参数以及实用性和通用性上进行选择，通常升降机械有很多种，包括（车载式，固定式，液压，剪叉式等）每种的技术参数及用途都有些许不同，但也有许多功能

有相似的地方，因此，作为顾客你要带有目的性的的选购，即你买升降机械式要做什么，以及哪种升降机械能满足你的需要并且用途多。三：最后一点是，设备到货后，开箱验收时要检查随机技术资料是否齐全，随机配件、工具、附件是否与清单一致，设备及配件是否有损伤、缺陷等，并做好开箱验收记录。另外设备的价格和这些方面有巨大的关系： ②订购时间价格也会根据产品的订购周期来决定。会首选发货快、交货期短的产品供应商。而升降机厂家在产品生产时多是季节性生产，限量生产。而那些有现货的供应商，也会考虑到顾客等不急这一因素，来提升升降平台价格。 ③造价不同材质规格的产品，使用的功能、寿命、安全性能都有所不同。在购买升降机、升降平台时很多人都只注重价格，从而忽略了安全性，和耐用度。价格上，

剪叉式液压升降机设计

1.前言 1.1课题研究的目的和意义升降机是一种升降性能好，适用围广的货物举升机构，可用于生产流水线高度差设备之间的货物运送，物料上线，下线，共件装配时部件的举升，大型机库上料，下料，仓储装卸等场所，与叉车等车辆配套使用，以及货物的快速装卸等。它采用全液压系统控制，采用液压系统有以下特点：（1）在同等的体积下，液压装置能比其他装置产生更多的动力，在同等的功率下，液压装置的体积小，重量轻，功率密度大，结构紧凑，液压马达的体积和重量只有同等功率电机的12%。（2）液压装置工作比较平稳，由于重量轻，惯性小，反应快，液压装置易于实现快速启动，制动和频繁的换向。（3）液压装置可在大围实现无级调速，（调速围可达到2000），还可以在运行的过程中实现调速。（4）液压传动易于实现自动化，他对液体压力，流量和流动方向易于进行调解或控制。（5）液压装置易于实现过载保护。（6）液压元件以实现了标准化，系列化，通用化，压也系统的设计制造和使用都比较方便。当然液压技术还存在许多缺点，例如，液压在传动过程中有较多的能量损失，液压传动易泄露，不仅污染工作场地，限制其应用围，可能引起失火事故，而且影响执行部分的运动平稳性及正确性。对油温变化比较敏感，液压元件制造精度要求较高，造价昂贵，出现故障不易找到原因，但在实际的应用中，可以通过有效的措施来减小不利因素带来的影响。 1.2国研究状况及发展前景我国的液压技术是在新中国成立以后才发展起来的。自从1952年试制出我国第一个液压元件——齿轮泵起，迄今大致经历了仿制外国产品，自行设计开发和引进消化提高等几个阶段。进年来，通过技术引进和科研攻关，产品水平也得到了提高，研制和生产出了一些.

可移动式升降台设计毕业设计开题报告

开题报告一．设计目的液压升降机主要应用于物流过程中高度差之间的货物输送、传递等，如与流水线、专用设备等配套使用；货物装卸；大型设备举升等，不同的工况要求可选择不同的台面形式（如：滚轴、滚珠、转盘等）。产品承载量大、行程范围广、安全高效，是现代工业提高工效之必备。随着我国社会主义经济建设的迅速发展，液压升降台众多起重运输机械中的一员，在越来越多的行业和各种不同的场合得到了广泛应用。事实上，由于液压升降台具有的独特性能，在某些行业和作业场所它已成为必不可少的起重设备。进入二十一世纪，科技发展水平得到了迅猛的发展，各种高新技术纷纷出现。机械工业也向着快速，高效的方向发展。智能化是面向21世纪制造技术的发展趋势之一。智能制造技术(IMT)是将人工智能融入制造电动升降机过程的各个环节，通过模拟人类专家的智能活动，取代或延伸制造系统中的部分脑力劳动，在制造过程中系统能自动监测其运行状态，在受到外界干扰或内部激励能自动调整其参数，以达到最佳状态和具备自组织能力。智能化是柔性自动化和集成自动化的新发展和重要组成部分。液压升降台可以分为固定式和移动式两种。固定式液压升降机是用于建筑物层高间运送货物的专用液压升降台产品主要用各种工作层间物上下运送；立体车库地下车库层高间汽车举升等。固定式液压升降机液压系统设置防坠、超载安全保护装置，各楼层和升降台工作台面均可设置操作按钮，实现多点控制。产品结构坚固，承载量大，升降平稳，安装维护简单方便，对比于其它电动升降机，是经济实用的低楼层间替代电梯的理想货物输送设备。移动式液压升降机是实现货物快速装卸的专用辅助设备，它的高度调节功能使货车与库房的货台之间架起一座桥梁，叉车等搬运车辆通过它能直接驶入货车内部进行货物的批量装卸，仅需单人作业，即可实现货物的快速装卸。它使企业减少大量劳力，提高工作效率，获取更大经济效益。移动式液压升降机采用高强度优质铝合金材料，具有造型美观、体积小、重量轻、升降平衡、安全可靠等优点，并能够上下操作，与电动升降机广泛用于工厂、宾馆、餐厅、车站、机场影剧院、展览馆等场所，是保养机具、油漆装修、调换灯具、电器、清洁保养等用途的最佳安全伴侣。本课题所要研究的升降平台属于移动式的重载液压升降平台。 80年代中期，我们借鉴国外先进经验，为适应这个国民经济发展的需要，把重载液压升降台作为一种专门技术，开始了专业化设计和生产，以便适应不同行业，不同场所，除高空操作以为的各种液压升降起重运输作业。其所具有的特点有：

剪叉式升降台安全规程

剪叉式升降台安全规程 JB 5320— 国家机械工业局—04—24批准—10—01实施前言本标准是对JB 5320．4—91《剪叉式升降台安全规程》的修订。修订时对原标准进行了编辑性修改。本标准与原标准相比，主要技术内容修改如下： 1．增加了剪叉式升降台容易产生的危险； 2．增加了结构安全系数等技术内容； 3．增加了附录A。本标准自实施之日起代替JB 5320．4—91。本标准的附录A是提示的附录。本标准由北京起重运输机械研究所提出并归口。本标准负责起草单位：北京起重运输机械研究所。本标准参加起草单位：太原·索斯沃斯升降台有限公司、江苏如皋装卸机械厂、山东济阳机械厂。本标准主要起草人：王万永、谭俊龙。

1 范围本标准适用于升降部分的结构为剪叉式的各种升降台，即固定式升降台、移动式升降台、自行式升降台(直流电动机驱动、交流电动机驱动)、升降车。本标准规定了剪叉式升降台的设计、制造、检验、使用与报废等方面的安全要求。剪叉式升降台主要供登高作业和垂直输送物品。在剪叉式升降台设计的升、降高度范围内任一高度均可使用。 2 引用标准下列标准所包含的条文，经过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB／T 985一1988 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸 GB／T 986—1988 埋弧焊焊缝坡口的基本形式和尺寸 GB／T 3323一1987 钢熔化焊对接接头射线照相和质量分级 GB／T 3766—1983 液压系统通用技术条件 GB／T 5117一1995 碳钢焊条 GB／T 5118—1995 低合金钢焊条

2t剪叉式升降平台设计方案

2t剪叉式升降平台设计方案 1.1 剪叉式液压升降平台概述 1.1.1 剪叉式液压升降平台发展状况剪叉式液压升降平台是一种结构比较简单，但举升力大、升降平稳、噪音低、操作方便、维修简便。并可以停留在升降围的任意位置上的一种升降平台。它目前广泛地应用在各行各业，是一种货物装卸流通领域中较为理想合理的新颖机具。当前国外生产升降平台的国家比较多，如日本、德国、美国、英国等国家。升降平台在国外有的国家生产已有几十年的历史了，有多节和单节升降平台，有移动式、固定式、超低式等各种型式，绝大多数采用液压驱动。并广泛地应用在工业、航空、造船、商业、仓库、码头等场所，特别在商业系统货物装卸作业中已形成系列化的。如英国uK 起重，他们生产多种形式的升降平台来适应商业系统方面各类仓库的装卸需求，而且绝大多数配套笼车搬运装卸是一种先进的装卸作业。在日本大多数升降平台应用在仓库中高站台运送叉车上下站用。所以说在国外应用升降平台是很普及的。从国情况来看，生产升降平台比国外起步晚．主要分二大类：一类是生产多节剪叉或液压升降平台。主要应用在高空作业中：如清冼、安装、维修等方面。另一类生产单节剪叉式液压升降平台，主要应用在生产流水线中配套使用、当然也有应用在其它方面的。目前生产升降平台的单位较多．但应用在商业系统仓库装卸货物作业方面的，据不完全了解还没有一家专业生产创造厂家。目前，剪式升降平台的国厂家主要有高昌、强伦、序达、汉麦克森等；国外品牌主要有美国的杰奔（JohnBean）、德国的好富满（Hofmann）。其中，2006 年8 月下线的杰奔牌48109B 型和好富满BLA9144 型超薄型剪式举升机是同类型产品的技术佼佼者，其产品在流水线上生产，钢材薄且强度大、造型美观、安全性能良好，将有更好的市场前景。 1.1.2 升降平台分类及各自优缺点在物流系统中，应用于升降设备的类型众多，如：手动升降、气动升降、电动升降等，各有利弊。手动升降对一般较小量的物品垂直吊运。如在建筑工地上运输泥瓦工具、泥灰桶等。气动升降和电动升降，一般采用减速电机带动丝杠螺母，并靠设置丝杠螺母一端的挤压块，利用杠杆原理挤压升降叉的方式实现升降，由于其扭力大，可使丝杠螺

液压升降机液压系统设计原理

液压升降机w w w n x n w w n y yp co m w w w n yy p o m w w w n x cn 液压升降机液压系统设计原理液压升降机具有结构紧凑，作业范围宽，工作效率高，安全可靠等特点，可广泛用于交通运输车辆上的作业。液压升降机简介它主要由油源控制装置、控制器、液压缸、升降臂、方管、平台等组成。升降工作原理;液压升降机采用液压驱动方式，通过货运汽车所带蓄电池给直流电动机供电驱动高压泵，把蓄电池的电能转换成液压油的高压液压能，利用电磁阀控制液压缸运动，使高压液压能转换成机械能，驱动四连杆机构运动，从而使升降平台完成向上、向下平动以及向上向下转动等各种动作。设计要点：执行机构的设计结构设计是液压升降机设计的一个重要环节，而选择和确定执行机构则是关键。根据液压升降机的功能，执行机构应该具有向上、向下平动和转动的特点，即升降平台应能按照一定的规律做平面运动。图升降所示连杆机构可以满足这一要求。该机构通过液压缸A的活塞杆运动，使平台O-0作垂直上下运动，通过液压缸B的活塞杆运动，使平台转动。显然，通过适当的控制，就可以使升降平台完成各种动作，如升降平台可做上下运动(平台保持水平位置)，平台在图1液压升降机的结构组成最高位置时，可以向上转动。平台在最低位置时，可以向下转动升降。只要确定了平行四边形机构以及点的位置，整个机构就可以完全确定了升降载荷分析载荷分析是结构设计的基本步骤，又是选择和确定动力驱动方式的主要依据升降。旋转液压缸受力分析旋转液压缸受力情况可通过隔离平台来进行分析，液压元件也易于实现通用化和标准化。确定执行机构尺寸根据受力计算及升降平台承载情况，以及平台举升高度，根据车辆尾部结构尺寸、机构最小传动角、液压缸强度条件等，可初步确定执行机构相关尺寸，进而确定具体结构。图5液压升降机液压控制回路升降液压控制系统的设计液压控制系统的设计是液压升降机设计的另一个重要环节，而选择和确定液压控制回路则是关键。升降。液压控制回路设计液压升降机采用进油节流调速液压控制回路，以控制活塞杆的速度，直控平衡阀Z用来产生背压，防止在下降行程时活塞杆快速滑下，溢流阀用作安全阀起过载保护作用。电磁阀实现油路的换向。升降升降控制阀动作分析从图5可知．单独控升降可以实现平台的上升、下降运动，联合控制可以实现平台的向上转动，联合控制升降阿以实现平台的向下转动，仅控制不能改变平台的运动，从而从控制方式上，确保系统安全可靠。

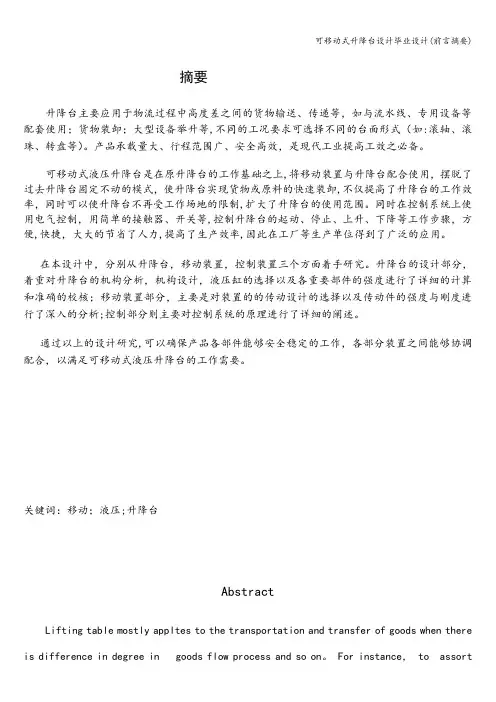

可移动式升降台设计毕业设计(第一章)

第1章绪论 1.1升降台的简介升降台主要应用于物流过程中高度差之间的货物输送、传递等，如与流水线、专用设备等配套使用；货物装卸；大型设备举升等，不同的工况要求可选择不同的台面形式（如：滚轴、滚珠、转盘等）。产品承载量大、行程范围广、安全高效，是现代工业提高工效之必备。升降台可以分为固定式和移动式两种。固定式升降台是用于建筑物层高间运送货物的专用液压升降台产品,主要用各种工作层间物上下运送；立体车库地下车库层高间汽车举升等。固定式液压升降机液压系统设置防坠、超载安全保护装置，各楼层和升降台工作台面均可设置操作按钮，实现多点控制。产品结构坚固，承载量大，升降平稳，安装维护简单方便，对比于其它电动升降机，是经济实用的低楼层间替代电梯的理想货物输送设备。移动式升降台是实现货物快速装卸的专用辅助设备，它的高度调节功能使货车与库房的货台之间架起一座桥梁，叉车等搬运车辆通过它能直接驶入货车内部进行货物的批量装卸，仅需单人作业，即可实现货物的快速装卸。它使企业减少大量劳力，提高工作效率，获取更大经济效益。移动式升降台采用高强度优质铝合金材料，具有造型美观、体积小、重量轻、升降平衡、安全可靠等优点，并能够上下操作，与电动升降机广泛用于工厂、宾馆、餐厅、车站、机场、影剧院、展览馆等场所，是保养机具、油漆装修、调换灯具、电器、清洁保养等用途的最佳安全伴侣。 1.2 传动方式的比较及液压传动的特点每种传动方式各有其特点、用途和适用范围。机械传动是通过齿轮、齿条、带、链条等机件传递动力和进行控制，其优点是：传动准确可靠、制造容易、操作简单、维护方便和传动效率高。缺点是；远距离传动较困难，结构比较复杂等。电力传动是利用电力设备并调节电参数来传递动力和进行控制。主要优点是：能量传递方便；信号传递迅速；标准化程度高；易于实现自动化等。缺点是：运动平稳性差，易受外界负载的影响；惯性大，起动及换向慢；成本较高；受温度、湿度、振动、腐蚀等环境因素影响大。为了改善其传动性能，往往与机械或液压传动结合使用。气压传动是用压缩空气作为工作介质进行能量传递控制。优点是：结构简单；成本低；易于实现无级调速；阻力损失小；动作迅速反应快；防火、防爆，对工作环境适应性好。缺点是：空气易压缩，负载对传动特性的影响很大；工作压力低，只适用于小功率传动。液压传动是利用液体作为工作介质利用液体的压力进行能量传递控制。与其他传动方

四轮移动式液压升降平台

四轮移动式液压升降平台目录概述四轮移动式液压升降平台特点四轮移动式液压升降平台的主要用途四轮移动式液压升降平台分类四轮移动式液压升降平台常见故障及排除方法选择四轮移动式液压升降平台注意事项概述四轮移动式液压升降平台是使用非常广泛的移动式液压升降平台，广泛应用于各工矿企业、市政园林、小区物业、港口码头等。四轮移动式液压升降平台特点四轮移动式液压升降平台动方式人工移动式和人工辅助移动式，升降结构采用剪叉式升降结构，剪叉主结构采用上海宝钢锰钢矩形管制作，液压升降平台平台升降动力有多种选择，产品采用意大利和国产液压泵站，液压升降平台台面设有防滑绝缘塑质扣板，更换方便，整体美观大方。产品设有防止升降平台超载的安全装置，能防止超载损坏液压升降平台。四轮移动式液压升降平台具有移动灵活、升降平稳、操作方便、载重量大、性价比高等特点。四轮移动式液压升降平台主要用途四轮移动式液压升降平台适用于工矿车间、企业、车站、码头、大厦、展馆、通讯行业、市政园林等各种高空作业场所，可用于维修路灯、维修车间顶棚灯、维修行车、维修电动葫芦、高空管道架设及维修、高空通讯线路维修、布置展馆、树木修剪等。四轮移动式液压升降平台的分类四轮移动式液压升降平台是使用非常广泛的移动式液压升降平台，根据升降动力的不同，四轮移动式液压升降平台可分为手动四轮移动式液压升降平台、交流电动四轮移动式液压升降平台、直流电动四轮移动式液压升降平台、柴油机升降四轮移动式液压升降平台。

1.手动四轮移动式液压升降平台升降动力为手动，通过手动液压杆驱动液压泵，通过执行元件液压油缸驱动平台上升，下降依靠平台自重和人或货物重量迫使液压油回油缸。优点：环保节能，无需任何动力，适应没有任何动力的场所。缺点：上升速度慢，载重量大时比较费力，只能在地面控制升降。载重量超过300kg，升降高度超过1 0米时，不建议使用手动四轮移动式液压升降平台。 2. 交流电动四轮移动式液压升降平台升降动力为交流220v或交流380v，适用于有交流220v或电源380v的地方，能上下控制控制升降，同时设有双重限位开关保护，安全系数高。优点：动力强，操作简单，使用方便，安全系数高、升降平稳。同时，可根据用户要求，为用户定做防爆四轮移动式液压升降平台。缺点：在没有交流电源的工作场所无法使。建议载重量超过300kg，升高超过10米时，建议使用交流380v电源。 3. 直流电动四轮移动式液压升降平台根据移动方式，可分为电瓶升降人移动式四轮移动液压升降平台和电瓶升降人工辅助行走式四轮移动液压升降平台。电瓶升降人移动式四轮移动液压升降平台升降动力为直流12v、24v、36v或48v电瓶，移动方式为人工移动。电瓶升降人工辅助行走式四轮移动液压升降平台升降和行走动力为直流12v、24v、36v或48v电瓶，移动式通过行走电机移动，人工通过牵引杆控制行走和停止，并且通过牵引杆控制行走方向。优点：控制方便，能上下控制，安全系数高，使用范围广，能适用于各种场所。缺点：产品自重量大、价格比普通的产品高，后期运行成本高。10米以上，载重量超过300kg时，建议不使用这两款产品。 4. 柴油机升降四轮移动式液压升降平台上升动力为柴油机，下降依靠设备自重和货物或人大重量。通过操纵杆控制阀门升降，通过调节柴油机转速调节上升速度，通过调整溢流阀控制下降速度。优点：适用范围广，特别是野外和无电力供应的场所，载重量比直流电动四轮移动式液压升降平台大。缺点：只能在地面控制液压升降平台升降，不能用于对防爆要求高的工作场所。

SJY移动式液压升降平台操作规程

S J Y移动式液压升降平台操作规程集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-

S J Y移动式高起升液压升降平台操作规程1范围本规程规定了SJY移动式高起升液压升降平台的共同规则和操作规程。 2共同规则 2.1使用时须至少两人操作本设备，专人监护。 2.2按规定载荷工作，严禁超载使用。 2.3 升降台工作时必须撑开支腿，并校正水平。 2.4在动作过程和处于上升位置时，不得移动升降台。平台站立人员要注意上升时周围物体与头部的安全距离。 2.5在平台升降过程中平台上工作人员务必蹲下使身体保持低于安全护栏，待升降完毕并示意安全监护人停止后，方可开始工作。 2.6严禁在工作平台上作激烈的人为摇晃，多人工作时严禁嬉戏打闹。 2.7在平台升降过程中，安全监护人须确保作业范围内无其他人员经过，并做好平台周围隔离措施，以免高空坠物受伤害。 2.8在平台升降过程中，严禁用身体及其他物品接触折叠臂架，以免夹伤。 2.9安全监护人如若发现升降台工作压力过高或声音异常时，应立即停止升降作业并确保工作台上的人员安全下降到地面。 3操作规程 3.1开机前应注意和检查的内容 3.1.1操作人员劳保用品穿戴整齐。 3.1.2操作者应学习移动式液压升降平台使用说明，熟悉其性能、结构和操作方法。 3.1.3检查电源线及电气控制箱进出线是否完好。 3.1.4检查各按钮是否有效。 3.1.5检查折叠臂架上各交叉点螺母及工作平台安全护栏各连接点螺母是否紧固。3.1.6检查输油管等有否漏油现象。 3.2具体操作步骤

3.2.1在外观性能各项检查合格后放置好升降平台，务必确保升降平台上空无遮挡异物。 3.2.2撑开支腿，调整支腿螺栓，使升降台保持水平，然后锁定支腿定位栓。 3.2.3接通220V电源并保证电源线放置安全情况下打开电源，待指示灯亮后试车3次正常，即可进行工作。 3.2.4按下“上升”或“下降”按钮，使工作平台升降。 3.2.5移动式升降机工作时，防止手、足和衣服受到挤压。 3.3操作中应观察和注意的事项及指示信号 3.3.1按规定载荷工作，严禁超载使用，在特殊应急情况下最多不得超载10%。 3.3.2在没有安全护栏的固定式升降台上严禁载人工作。 3.3.3在动作过程和处于上升位置时，不得移动升降台。 3.3.4升降台工作时，必须撑开支腿，严禁在工作平台上作激烈的人为摇晃。 3.3.5严禁在工作台上进行任何带电作业。 3.3.6发现升降台工作压力过高或声音异常时，应立即停机检查，以免升降台受严重破坏。 3.4设备运行中异常情况的处理 3.4.1紧急情况下，先停电，再进行处理。 3.4.2监护人员不准随便离开工作岗位，异常必须停止作业。 3.5停机后注意事项 3.5.1工作完毕后，先将平台降至低位，后切断电源。 3.5.2打扫周围卫生，保持设备和周围环境干净整洁。 3.6设备检查与严禁事项 3.6.1设备检查应仔细，故障处理时严禁带电作业或单人作业。 3.6.2非电气专业人员不得随意拆装电器，以防触电或误接。

液压升降平台的同步方案分析

需要根据拆卸和维修过程的顺序和系统体系结构,主发电机,必须暂停在液压升降平台,使负载绝缘升降平台,以抵消严重的重心的中心。而且,在这个过程中的检修作业解体组装,拆卸的组件,负载重心位置可能发生变化。如此大范围的部分负荷和重心变化,液压升降平台,以确保精度和刚度的同步运动,造成了很多的困难。在吊装过程中,由于同步所造成的柴油发电机组这个怪物的倾斜,摇摆和起伏的维修工人在心理上造成恐惧,严重的甚至会影响安全生产的问题。同步准确度成为关键指标来衡量液压升降平台的性能评估。液压升降平台同步若干次选择,测试,修改,经过多年的不懈研究,最终找到一个更好的解决方案的问题的解决方案。一个液压升降平台同步方案通过安装测试,发现系统最大的优势是简单的,经济的,但有三个问题。 1,同步精度不高,或同步刚性不足。当外部载荷施加器,平台也常常出现歪斜现象,它是很难保持水平。移除平台钢结构,每个气缸的无约束负载测试。事实证明,分流阀流量分流器精度太低,会导致显着的下降。同样是真实的,当将电流收集。设置流量控制阀的油流速度从零到一个稳定的值根据数据分析,分流阀不起同步作用,在这个动态的过程,它只能保证执行器的静态速度同步。因此,每个液压缸中的起始时刻是不一致的速度。 2,同步误差的累积影响液压升降平台的实用性。液压缸的每个去的上部和下部的死点,可以窜油通过阀孔中,从而使活塞死消除后累积误差。但是,在电梯的实际工作是很困难的事,往往需要留在旅途中或退货的方式。液压缸每次启动时,通过分流和集流流,产生一个错误,最终导致同步误差的积累,影响设备的正常工作。

3,发现在测试系统中存在的另一个问题是:下降的升降平台超载测试,系统稳定性差,管道振动和噪音。检查分析,因为活塞下行过程中,由于油压力损失控制,液控单向阀的控制油压力建立起来后关闭的关闭,重新打开活塞向下,如此循环活塞的下降间歇性管道激烈振荡。改善后的一系列单向节流阀背压平衡是有限的,但下降的速度控制系统的设计是不理想的。试验证明,该方案是不成功的,很快就被淘汰。其次,在系统中的主要部件 1,为了扭转油流,避免瞬间开始下降的影响,及时的开放式液控单向阀。我希望当电磁阀被通电时,控制回路可以快速建立压力,尤其是在一个单向阀的控制回路,在回油系列,为了防止失压管道。 2,该单向阀串联在液压泵的出口处,以防止损坏,由于系统压力突然升高的,昂贵的活塞泵。随后的试验和使用实践证明,这样的考虑是必要的。 3,由于在工作条件中液压缸承受负的负载,减少单向节流阀设置侧的液压缸, 使运动是非常光滑的重载下降的下降。 4,较高的油腔回油流量压力,因为影响的单向节流阀,液控单向阀反向下降,导致解锁的最低控制压力大大提高。为了克服这个效果,飞行员操作的泄漏检查阀。实践已经证明,这是有利的控制系统的省电和减少的液压冲击。文章来源:
