汽车燃油供给系教案

发动机燃油供给系统的认知教学设计

回答教师提出的问题

总结对本堂课的内容进行总结对课堂内容进行

总结

对照笔记本跟着

教师复习回忆

7分

钟

课业布置1.写出发动机燃油供给系统的组成和作用；

2.画出燃油系统的循环路径简图

3分

钟

板书设计

发动机冷却系统

一、汽油发动机燃油供给系统组成

二、汽油发动机燃油供给系统类型

三、主要部件

转向系统的故障诊断讲课教案

转向系统的故障诊断

○转○向○系统的故○障○诊○断 →机械转向系统的故障诊断与检查一、转向沉重 ①故障现象在行车过程中，转动转向盘沉重吃力，放松转向盘后不能及时回正。 ②故障原因 ?转向器润滑油不足； ?前轮胎气压不足； ?前轮定位角不正确； ?转向器齿轮齿条间啮合间隙小； ?转向器的输入轴上下轴承过紧，或轴承损坏； ?转向横拉杆桥头销缺油或损坏。 ③故障诊断 ?按规往转向器加转向机油； ?按规定气压向前轮轮胎充气； ?正确检查和定位前轮定位角； ?调整小齿轮预紧力； ?更换轴承; ?更换球头销。二、低速摆头

低速行驶时，感觉方向不稳，前轮摆振。 ②故障原因 ?转向系传动副啮合间隙过大。 ?转向传动机构各球头销磨损过大而松旷、弹簧折断或调整过松； ?前轮轮毂轴承预紧度不够或锁紧螺母松动； ?后轮气压过低； ?由于货物装载原因，导致前轴载荷过小； ?前悬架弹簧错位折断或没有固定好； ?转向节主销与衬套配合间隙过大或前轴主销孔与主销配合间隙过大； ③故障诊断 ?调整传动副啮合间隙； ?更换球头销等； ?重新调整轴承预紧度； ?对轮胎充气，使气压达到规定值； ?对货物装载进行调整 ?更换悬架弹簧或重新固定； ?及时更换主销或衬套。三、高速摆头 ①故障现象

③故障诊断四、跑偏 ①故障现象 ②故障原因 ③故障诊断 →液压动力转向系统的故障诊断与检查一、液压动力转向系统转向沉重 1.故障现象装有液压动力转向系统的汽车，在行驶中突然感到转向沉重。 2.故障原因一般是液压转向助力系统失效或助力不足所造成的，其根本原因在于液压不足。引起转向系统油压不足的主要原因有以下几个方面： ①储油罐缺油或油面高度低于规定要求； ●用手压下转向油泵的驱动传动带，检查传动带的松紧度，若传动带过松，应调整。 ●起动发动机，使发动机处于怠速运转，突然提高发动机的转速，检查转向油泵驱动传动带有无打滑显现，其他驱动型式的齿轮传动有无损坏，发现问题后应按规定更换性能不良的零部件。

2任务工单 - 燃油供给系统

任务名称燃油供给系统的检修学时班级学生姓名学生学号任务成绩实训设备电控汽油发动机台架或五菱宏光汽车实训场地一体化教室日期任务描述客户反应该车（五菱宏光汽车）出现不易起动，怠速不稳，加速不良，油耗增高，请按专业要求排除故障。任务目的请制定工作计划，并利用诊断设备确定故障位置，并对故障部件进行检测维修，必要时更换。一、资讯（一）、燃油供给系统 1．下图为燃油供给系统，请简述燃油供给系统的作用和基本组成。作用：组成： 2. 根据燃油供给系统的工作过程，完成下列方框图的填写。燃油箱燃油滤清器输油管低压回油管

（二）、电动燃油泵 1.安装位置：。 2.作用：。 3.绘出节气门位置传感器与ECU电气连接图。 4.节气门位置传感器的检测。（1）关闭点火开关，断开节气门位置传感器连接器。（2）用欧姆表测量传感器每个端子之间的电阻，如下图所示，其电阻值为：端子间开度°：0 10 20 30 40 50 70 80 全开V AT—E2 测量值 (电阻／ kΩ) V AT—E2 VC—E2 （3）打开点火开关，未起动发动机，测量节气门位置传感器动态数据。

（1）按进气量调节方式分为：、。（2）按怠速控制阀结构与工作方式分：、、。（3）画出步进电机与ECU连接电路图：（4）步进电机检测参数：传感器接口外形检测参数脚号线色功能定义线路状态工作状态电阻值A马达线圈A控制V ?B马达线圈 B控制V C马达线圈B控制V ?D马达线圈A控制V 怠速电机工作步数怠速时：步左右；打空调：提速50转,步数。（5）简述您对步进电机的检修方法有哪些？（6）电磁阀式怠速控制阀

(完整版)柴油机燃料供给系教案

授课班级授课课时授课形式授课章节名称第二章第五节柴油机燃料供给系教学目标了解柴油机供给系统的功用与组成；掌握柴油机可燃混合气的形成与燃烧过程；掌握电控高压共轨柴油机燃油供给系统主要部件的构造和工作原理；教学重点喷油器的检测方法教学难点电控高压共轨柴油机燃油供给系统的工作原理教学手段讲授法、图例讲解、小组讨论课后作业教学后记教学内容与教学过程设计注释柴油机供给系统〖理论知识〗一、柴油机供给系统概述 1.柴油机供给系统的功用与组成 1）柴油机供给系统的功用 2）柴油机供给系统的组成（1）燃油供给装置。燃油供给装置包括柴油箱、输油泵、低压油管、柴油滤清器、喷油泵、调速器、高压油管、喷油器、回油管等,如图5-1所示。（2）空气供给装置。空气供给装置包括空气滤清器、进气歧管、增压器、中冷器和气缸盖内的进气道等。（3）混合气形成装置即燃烧室。（4）废气排出装置。废气排出装置包括气缸盖内的排气道、排气歧管、排气管、消声器和烟度限制器等。了解柴油机供给系统的功用与组成。

图5-1 柴油机燃料供给装置 3）燃油供给系统的油路 2.柴油机供给系统的工作原理柴油箱贮有经过沉淀和滤清的柴油。柴油从柴油箱被吸入输油泵并泵出,经柴油滤清器滤去杂质后,进入喷油泵。自喷油泵输出的高压柴油经高压油管和喷油器喷入燃烧室。燃烧以后的废气经排气道、增压器排气通道、排气管、排气消声器排入大气。输油泵的供油能力远远超过喷油泵的泵油量,过量的柴油从喷油泵的回油口经回油管路流回燃油箱(有的柴油机回油流入输油泵入口处),同时将渗入油路的空气随柴油带出,防止气阻现象的发生。 3.柴油机可燃混合气的形成与燃烧过程 1）柴油机可燃混合气的形成方式按可燃混合气形成的原理,柴油机可燃混合气的形成有空间雾化混合和油膜蒸发混合两种方式。 2）柴油机的燃烧过程如图5-2所示为柴油机在压缩和做功行程中,气缸内气体压力随曲轴转角的变化关系曲线。当曲轴转到上止点前O点位置时,喷油泵开始供油；当曲轴转到A点位置时,喷油器开始喷油。O点到上止点之间所对应的曲轴转角为供油提前角,A点到上止点之间所对应的曲轴转角为喷油提前角。图5-2 气体压力与曲轴转角的变化关系曲线二、柴油机供给系统的主要零部件 1.燃烧室 1）统一式燃烧室统一式燃烧室是由凹顶活塞顶部与气缸盖底部所包围的单一内腔,几乎全部容积都在活塞顶面上。燃油自喷油器直接喷射到燃烧室中,借喷出油束的形状和燃烧室形状的匹配以及燃烧室内空气涡流运动迅速形成混合气。所以统一式燃烧室又称直接喷射式燃烧室。 2）分隔式燃烧室分隔式燃烧室是由两部分组成,一部分位于活塞顶与气缸底面之间,称为主燃烧室,另一部分在气缸盖中,称为副燃烧室。这两部分由一个或几个孔道相连。分隔式燃烧室的常见形式有涡流室式燃烧室和预燃室式燃烧室两种。 2.喷油泵 1）喷油泵的要求掌握柴油机可燃混合气的形成与燃烧过程掌握柴油机供给系统主要部件的结构。

转向系统教案

郑州理工职业学院授课教案课程汽车行驶?转向?制动系统检修教师张永杰第8周

:讲（10-15 分钟左右） 1.回顾旧课加提问（提问 2 —3名同学用时3 —5分钟） a. 转向系统的作用是什么？ b. 转向系统的分类有那些？ 2.用导入法导入实训项目（用时3分钟，用转向系统的发展史导入）在汽车的发展历程中，转向系统经历了四个发展阶段：从最初的机械式转向系统（ManualSteering ，简称MS）发展为液压助力转向系统（HydraulicPowerSteering ，简称HPS），然后又出现了电控液压助力转向系统（ElectroHydraulicPowerSteeri ng ，简称 EHPS）和电动助力转向系统（ElectricPowerSteer ing ，简称 EPS）。装配机械式转向系统的汽车，在泊车和低速行驶时驾驶员的转向操纵负担过于沉重，为了解决这个问题，美国GM公司在20世纪50年代率先在轿车上采用了液压助力转向系统。但是，液压助力转向系统无法兼顾车辆低速时的转向轻便性和高速时的转向稳定性，因此在 1983年日本Koyo公司推出了具备车速感应功能的电控液压助力转向系统。这种新型的转向系统可以随着车速的升高提供逐渐减小的转向助力，但是结构复杂、造价较高，而且无法克服液压系统自身所具有的许多缺点，是一种介于液压助力转向和电动助力转向之间的过渡产品。到了1988年，日本Suzuki公司首先在小型轿车Cervo上配备了 Koyo公司研发的转向柱助力式电动助力转向系统；1990年，日本Honda公司也在运动型轿车 NSX上采用了自主研发的齿条助力式电动助力转向系统，从此揭开了电动助力转向在汽车上应用的历史。至I」今天大多数车上还采用液压助力转向系统，和电动助力转向系统。我们今天就来认识一下液压助力转向系统（3分钟） 3.讲解（10分钟） a.在液压助力转向台架上为学生讲解液压助力转向系统各部件的名称，作用。重点从（助力储油罐，助力泵，控制阀，转向机）4个部件进行讲解。虫］力液嗚1# b.为学生讲解各部件间的管路作用连接方法。

柴油机燃料供给系教案(可编辑修改word版)

图5-1 柴油机燃料供给装置 3）燃油供给系统的油路 2.柴油机供给系统的工作原理柴油箱贮有经过沉淀和滤清的柴油。柴油从柴油箱被吸入输油泵并泵出,经柴油滤清器滤去杂质后,进入喷油泵。自喷油泵输出的高压柴油经高压油管和喷油器喷入燃烧室。燃烧以后的废气经排气道、增压器排气通道、排气管、排气消声器排入大气。输油泵的供油能力远远超过喷油泵的泵油量,过量的柴油从喷油泵的回油口经回油管路流回燃油箱(有的柴油机回油流入输油泵入口处),同时将渗入油路的空气随柴油带出,防止气阻现象的发生。 3.柴油机可燃混合气的形成与燃烧过程 1）柴油机可燃混合气的形成方式按可燃混合气形成的原理,柴油机可燃混合气的形成有空间雾化混合和油膜蒸发混合两种方式。 2）柴油机的燃烧过程如图 5-2 所示为柴油机在压缩和做功行程中,气缸内气体压力随曲轴转角的变化关系曲线。当曲轴转到上止点前 O 点位置时,喷油泵开始供油；当曲轴转到 A 点位置时,喷油器开始喷油。O 点到上止点之间所对应的曲轴转角为供油提前角,A 点到上止点之间所对应的曲轴转角为喷油提前角。掌握柴油机可燃混合气的形成与燃烧过程图5-2 气体压力与曲轴转角的变化关系曲线二、柴油机供给系统的主要零部件 1.燃烧室 1）统一式燃烧室统一式燃烧室是由凹顶活塞顶部与气缸盖底部所包围的单一内腔,几乎全部容积都在活塞顶面上。燃油自喷油器直接喷射到燃烧室中,借喷出油束的形状和燃烧室形状的匹配以及燃烧室内空气涡流运动迅速形成混合气。所以统一式燃烧室又称直接喷射式燃烧室。 2）分隔式燃烧室分隔式燃烧室是由两部分组成,一部分位于活塞顶与气缸底面之间,称为主燃烧室,另一部分在气缸盖中,称为副燃烧室。这两部分由一个或几个孔道相连。分隔式燃烧室的常见形式有涡流室式燃烧室和预燃室式燃烧室两种。 2.喷油泵 1）喷油泵的要求掌握柴油机供给系统主要部件的结构。

汽车底盘教案---转向系检修

实习教案（首页）（代号B-4）编号：QD-0707-06 版本号：B/O 流水号：专业班共页

年月日审核：

训练任务一：机械转向系的拆装与检修一、课前准备 1．整车(吉利和长安之星)、举升器、转向系统实训台 2．工具、量具常用维修工具、拆装台、百分表、磁力表座、直尺 3．器材及物品抹布、动力转向液、废旧油液收集器二、教学重点 1、测量方法； 2、检修方法； 3、注意事项；三、教学过程〈一〉、讲授指导 (一) 转向系的结构原理 1. 转向系的功用：用来改变或恢复汽车行驶方向。 2.. 转向系的基本工作原理 (1) 机械转向系机械转向系是以驾驶员的体力 (手力)作为转向动力的转向系，其中所有传力件都是机械的。 (2) 动力转向系随着汽车前轴负荷的增大及超低压轮胎的使用，转向力矩随之增大，为减轻驾驶员的劳动强度，在转向系统中增设转向加力机构，形成动力转向系 (3) 电子控制动力转向系统电子控制动力转向系统根据动力源不同，可分为液压式电子控制动力机械转向系示意图动力转向系示意图讲授指导讲授指导

转向系统和电子式电子控制动力转向系统 (二) 转向系统的基本结构 1. 转向操纵机构 1—转向盘盖板2—喇叭按钮盖板3—转向盘与转向柱紧固螺母M16(45N·m) 4—转向盘5—接触环6—压缩弹簧7—连接圈8—转向柱套管9—轴承 10—转向柱上段11—夹紧箍12—动力转向器13—转向柱防尘橡胶圈14—减振尼龙销15—减振橡胶圈16—转向柱下段 2. 转向器 (1)齿轮齿条式转向器它主要由转向器壳体、转向齿轮、转向齿条等组成。齿轮齿条式转向器 (2)循环球式转向器循环球式转向器是目前国内外应用最广泛的结构形式之一循环球式转向器结构示意图 3. 动力转向器讲授指导讲授指导桑塔纳轿车转向操纵机构分解图讲授指导

汽车传动系概述(上)教案知识交流

汽车传动系概述（上）教案

教学过程：【引入新课】同学们，经过一年半的学习，我们对汽车都有所了解了，知道汽车由四大部分组成（请一位学生回答哪四部分？发动机，底盘，车身和电气设备）。发动机我们已经学过，这学期我们就着重学习汽车底盘，汽车底盘也由四部分组成（请一位同学回答哪四部分？传动系，行驶系，转向系和制动系），那么这节课我们就先学习传动系的组成和功用。

一、汽车传动系统的组成和功用 1.汽车传动系统的组成机械式传动系统主要由离合器、变速器、万向传动装置和驱动桥组成。其中万向传动装置由万向节和传动轴组成，驱动桥由主减速器和差速器组成。机械传动系统的动力传递路线：（飞轮）一离合器一变速器一传动轴一主减速器一差速器一半轴一驱动轮液力传动系统主要由液力变矩器、自动变速器、万向传动装置和驱动桥组成。液力传动系统的动力传递：（飞轮）一液力变矩器一自动变速器一主减速器一差速器一半轴一驱动轮 2.传动系各部分的功用 1）离合器：使发动机与传动系平顺接合，把发动机的动力传给传动系，或者使两者分开，切断传动。 2）变速器：实现变速、变扭和变向。 3）万向传动装置：将变速器传出的动力传给主减速器。 4）主减速器：降低转速，增加扭矩。 5）差速器：将主减速器传来的动力分配给左、右轴。 6）半轴：将动力由差速器传给驱动轮。 3?传动系统的功用

（1）减速增矩发动机输出的动力具有转速高、转矩小的特点，无法满足汽车行驶的基本需要，通过传动系统的主减速器，可以达到减速增矩的目的，即传给驱动轮的动力比发动机输出的动力转速低，转矩大。（2）变速变矩发动机的最佳工作转速范围很小，但汽车行驶的速度和需要克服的阻力却在很大范围内变化，通过传动系统的变速器，可以在发动机工作范围变化不大的情况下，满足汽车行驶速度变化大和克服各种行驶阻力的需要。（3）实现倒车发动机不能反转？但汽车除了前进外，还要倒车，在变速器中设置倒档，汽车就可以实现倒车。（4）必要时中断传动系统的动力传递起动发动机、换档过程中、行驶途中短时间停车（如等候交通信号灯）、汽车低速滑行等情况下，都需要中断传动系统的动力传递，利用变速器的空档可以中断动力传递。（5）差速功能在汽车转向等情况下，需要两驱动轮能以不同转速转动，通过驱动桥中的差速器可以实现差速功能。（6）半轴：将动力由差速器传给驱动轮。 3.传动系统的功用（1）减速增矩发动机输出的动力具有转速高、转矩小的特点，无法满足汽车行驶的基本需要，通过传动系统的主减速器，可以达到减速增矩的目的，即传给驱动轮的动力比发动机输出的动力转速低，转矩大。（2）变速变矩发动机的最佳工作转速范围很小，但汽车行驶的速度和需要克服的阻力却在很大范围内变化，通过传动系统的变速器，可以在发动机工作范围变化不大的情况下，满足汽车行驶速度变化大和克服各种行驶阻力的需要。（3）实现倒车发动机不能反转，但汽车除了前进外，还要倒车，在变速器中设置倒档，汽车就可以实现倒车。（4）必要时中断传动系统的动力传递起动发动机、换档过程中、行驶途中短时间停车（如等候交通信号灯）、汽车低速滑行等情况下，都需要中断传动系统的动力传递，利用变速器的空档可以中断动力传递。 (5)差速功能在汽车转向等情况下，需要两驱动轮能以不同转速转动，通过驱动桥中的差速器可以实现差速功能。【课堂小结】 1汽车传动系统的组成及功用。

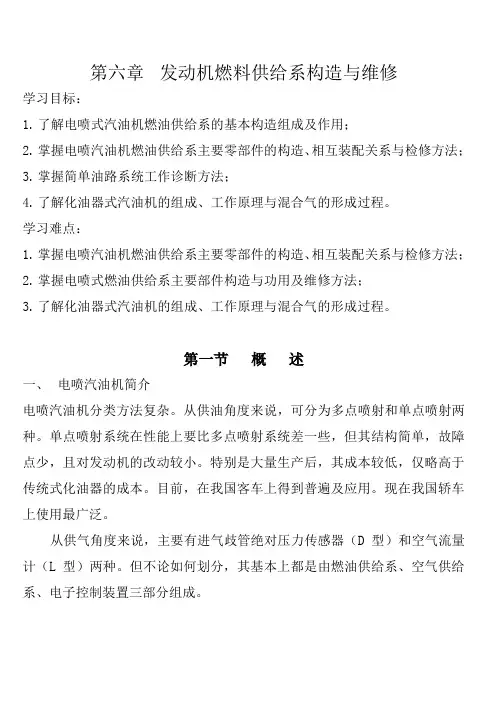

汽油机燃料供给系构造与维修教案

第六章发动机燃料供给系构造与维修学习目标： 1.了解电喷式汽油机燃油供给系的基本构造组成及作用； 2.掌握电喷汽油机燃油供给系主要零部件的构造、相互装配关系与检修方法； 3.掌握简单油路系统工作诊断方法； 4.了解化油器式汽油机的组成、工作原理与混合气的形成过程。学习难点： 1.掌握电喷汽油机燃油供给系主要零部件的构造、相互装配关系与检修方法； 2.掌握电喷式燃油供给系主要部件构造与功用及维修方法； 3.了解化油器式汽油机的组成、工作原理与混合气的形成过程。第一节概述一、电喷汽油机简介电喷汽油机分类方法复杂。从供油角度来说，可分为多点喷射和单点喷射两种。单点喷射系统在性能上要比多点喷射系统差一些，但其结构简单，故障点少，且对发动机的改动较小。特别是大量生产后，其成本较低，仅略高于传统式化油器的成本。目前，在我国客车上得到普遍及应用。现在我国轿车上使用最广泛。从供气角度来说，主要有进气歧管绝对压力传感器（D型）和空气流量计（L型）两种。但不论如何划分，其基本上都是由燃油供给系、空气供给系、电子控制装置三部分组成。

二、电喷式汽油机燃料供给系简介汽油机燃料供给系主要由供气、供油和排气三部分组成。

（一）组成供油部分由燃油箱1、电子燃油泵2、燃油滤清器3、供油管4、喷油器5、稳压器6和回油管7等组成。供气部分由空气滤清器、空气流量计10、节气门体11、进气歧管12等组成；排气部分由排气歧管、三元催化器和排气消音器等组成。（二）工作过程空气经空气滤清器、空气流量计、节气门至进气歧管；燃油经燃油箱、汽油泵、汽油滤清器、进油总管、喷油器至进气歧管；空气和汽油在进气歧管内相遇混合，并一同被吸入气缸，燃烧后生成的废气通过三元催化器、排气管和排气消声器排入大气。多余的燃油经稳压器和回油管流回油箱。电控单元16首先通过各相关传感器（10、11、13、14、15等）获取信息，然后将这些信息与存储的预置好的信息进行比较，进而确定在这种状态下燃油喷嘴应喷射的燃油量。第二节电喷式发动机燃料供给系各主要部件构造及维修一、供气部分组成 1.空气滤清器

发动机教案17讲解

山西省农业机械化学校教案课题：项目六汽油发动机燃油供给系的构造与检修任务3 汽油发动机燃油供给装置的构造与检修教学目的： 1、掌握汽油发动机的燃油供给装置作用、组成； 2、掌握燃油泵、压力调节器、喷油器的结构和工作。教学重点：燃油泵、压力调节器、喷油器的结构和工作。教学难点：压力调节器的工作原理教学方法及教改手段：理实一体化教学用具：桑塔纳2000整车；本田-雅阁发动机实训台；教材分析及教学内容：

项目六汽油发动机燃油供给系的构造与检修任务3 汽油发动机燃油供给装置的构造与检修导入新课回忆前面汽油发动机燃油供给系的组成，导入新课。相关知识：一、汽油发动机燃油供给装置的作用和组成功用：向气缸提供燃烧所需要的燃油。组成：如图所示，燃油供给系统通常由油箱、电动汽油泵、汽油滤清器、压力调节器、脉动阻尼器、喷油器和冷起动喷油器组成。发动机工作时，电动汽油泵把汽油从油箱中吸入并泵出去，汽油经燃油管和滤清器到达燃油分配管，然后分送到各个喷油器和冷启动喷油器。分配管上装有压力调节器，对燃油的压力进行调整，多余的燃油经压力调机器返回油箱。二、主要零件的构造和工作 1、电动汽油泵作用：将汽油从油箱中吸出，加压后通过燃油管道输送到喷油器。分类：外装式电动汽油泵、内装式电动汽油泵

安装位置：外装式布置在油箱外面，可以安装在燃油管路的任一适当位置；内装式安装在油箱内，或者固定在油泵支架上垂直地悬挂在油箱内，或者垂直安装在油箱底上。内装式电动汽油泵具有不易气阻和汽油泄露，运转噪声小等优点。目前大多数电控汽油喷射系统都采用内装式电动汽油泵。滚柱式汽油泵 1）组成：电动机、转子、定子（泵体与转子偏心）和滚柱（在转子和定子间起到密封的作用）等。 2）工作原理转子由电动机驱动，当转子在电机带动下旋转时，位于转子凹槽内的滚柱在离心力的作用下，压靠在定子的内表面上，两个相邻的滚柱之间形成一个封闭的空腔。在转子旋转过程中，这些空腔的容积随转子的转动产生变化，在容积由小变大一侧汽油被吸入，在有大变小的一侧被压出。

汽车行驶转向制动系统检修电子教案1-1

电电子子教教案案学习领域：汽车行驶转向制动系统检修学习情境：汽车行驶跑偏故障检修工作任务车架的检查与校正课时 2 能力目标专业能力会检查车架变形能熟练拆装车桥和检查车桥的技术状况及性能能熟练使用仪器校正车架会检查、调整车轮定位会诊断汽车行驶跑偏的故障社会能力通过分组活动，培养团队协作能力通过规范文明操作，培养良好的职业道德和安全环保意识通过小组讨论、上台演讲评述，培养与客户的沟通能力方法能力通过查阅资料、文献，培养个人自学能力和获取信息能力通过情境化的任务单元活动，掌握解决实际问题的能力填写任务工作单，制订工作计划，培养工作方法能力能独立使用各种媒体完成学习任务教学方法课堂对话、角色扮演、引导文法、教师讲授、多媒体教学、网络教学教学过程资讯一、引入情境教师向学生展示车辆故障现象：一辆上海大众桑塔纳轿车，驾驶员反映汽车行驶时经常发生跑偏现象二、体验故障实驾汽车在公路上行驶，保持一定的车速，感觉汽车确实会产生向左跑偏的现象。三、学习内容行驶系概述 1、汽车行驶系的组成

行驶系主要由车架、车桥、悬架与车轮组成。 2、行驶系的功能接受传动系统传来的发动机转矩并产生驱动力；承受汽车的总重量，传递并承受路面作用于车轮上的各个方向的反力及转矩；缓冲减振，保证汽车行驶的平顺性；与转向系统协调配合工作，控制汽车的行驶方向。车架概述车架是跨接在各车桥之间的桥梁式结构，是整个汽车的安装基础。 2、车架作用（1）安装汽车的各总成和部件，并使它们保持正确的相对位置；（2）承受来自车上和地面的各种静、动载荷。车架类型按结构形式可分为边梁式、中梁式和综合式几种类型。 1、边梁式车架由两根位于两边的纵梁和若干道横梁组成，用铆接和焊接的方法将纵横梁连接成坚固的刚性构架。

13电控燃油喷射系统的功用、组成、基本原理-发动机构造与维修教案

日期：年月日No 课题：§6－1 电控燃油喷射系统的功用、组成、基本原理目的要求： 1 、了解汽油机燃料供给系统的类型及工况。 2 、掌握电控燃油喷射系统的功用、组成、基本原理。 3 、掌握混合气浓度的表示方法及其与发动机工作的关系。重点、难点：重点：电控燃油喷射系统的功用、组成、基本原理。难点：混合气浓度的表示方法及其与发动机工作的关系。复习提问要点： 1 、润滑系统维护的主要方法。 2 、发动机润滑系的拆装步骤。 3 、机油压力的正常范围及指示方式。机油过低故障的原因分析。教具、实验及教学手段：教具：教材、教案、备课笔记、课件教学手段：讲解为主，提问为辅。作业布置：教学反映：课后分析：

教学过程：

教学过程：注：——表示此项性能良好；——表示此项性能优良；——表示此项性能一般

教学过程：三、电控汽油喷射系统的类型图 6-1 多点燃油喷射和单点燃油喷射 a ）多点汽油喷射系统（ MPI ） b ）单点汽油喷射系统（ SPI ） 1、按喷油器数量分有多点汽油喷射系统（ MPI ）和单点汽油喷射系统（ SPI ），（图 6-1 ）。（1）多点汽油喷射系统 : 在每一个气缸的进气门附近装有一个喷油器（图 5-1a ），目前已广泛应用在各种电控汽油喷射发动机上。（2）单点汽油喷射系统 : 在节气门体上安装一个或两个喷油器（图 6-1b ），向进气管中喷油，汽油和空气在进气管中形成可燃混合气，在进气行程时混合气被吸入气缸。 2、按汽油喷射方式分分为连续喷射系统和间歇喷射系统。图 6-2 喷油时序 a ）同时喷射（ b ）顺序喷射（ c ）分组喷射（1）连续喷射系统 : 在发动机运转期间连续不断地喷油。这种方式多用于机械控制式和机电结合式汽油喷射系统中。（2）间歇喷射系统 : 在发动机运转期间间断喷油，喷油量的多少取决于喷油器开启时间的长短。它按照喷油时序的不同又可分为顺序喷射、分组喷射和同时喷射（图 6-2 ）。 3、按喷射装置的控制方式分分为机械控制式（ K 型）、机电结合控制式（ KE 型）和电子控制式（ EFI 型）喷射系统。

汽车发动机燃油供给系统教案

燃油供给系统任务一汽油发动机燃料供给系统学习目标 1.了解汽油机燃油系统的发展 2.掌握电控发动机燃油供给系统组成原理 3.掌握汽油机燃油供给系统组成部件作用 1.汽油机燃油系统的发展上个世纪60年代，汽车用燃油输送系统绝大多数仍采用构造简化的化油器。随着汽车工业的发展，汽车尾气排放带来的空气污染日益严重，西方各国都制定了汽车排放法规法案。同时受能源危机的冲击以及电子技术、计算机等飞速发展，促进了电子控制汽油机喷射发动机的诞生。1953年美国奔第克斯（Bendix）首先开发了电子喷射器，1957年正式问世。传统的化油器存在诸如发生气阻、结冰、节气门响应不灵敏等现象，在多缸发动机中供油不匀,引起工作不稳、不利于大功率设计。为了弥补这些缺陷，早在上世纪30年代，汽油喷射系统就已在开始航空发动机的研究中被作为研究对象，经过10多年的深入研发，在1945年开始应用于军用战斗机上。它充分的消除了浮子式化油器不能完全适用军用战斗机作战工况的缺点，汽油喷射技术应运而生。尽管汽油喷射技术有诸多优势，但由于其生产受当时社会生产力、生产工艺、技术的制约，其制造成本非常高，因此汽车用汽油喷射装置最初只能应用在数量很少的赛车上，它能满足赛车所要求的大发动机输出功率和灵敏的油门响应性能。到50年代末期，大多数赛车都已经采用了汽油喷射作为燃油输送系统。汽油喷射应用于民用批量生产的轿车发动机上，实在1950-1953年高利阿特与哥特勃罗特两公司首先在2缸2冲程发动机上安装了汽油喷射（缸内喷射）装置。1957年奔驰公司又在4冲程发动机上才用了它。由于各发动机制造商强调发动机输出功率的提高，为了确保全负荷时大扭矩输出特性，空燃比控制必然偏小，以提高喷油量，因此，对空燃比的控制精度也比较低。但是随着电子控制技术的发展、应用，电子燃油控制的各种有点渐渐显现出来，包括各种精细的补偿功能和良好的空燃比控制性、灵敏的节气门响应性、高功率的从输出。另外，在电子技术方面，晶体管早已发明，但是由于成本高，性能不稳定，还不能很好地应用于汽车上。故奔第克斯在开发阶段应用真空管开发了计算机。在1957年发表时，正式晶体管开始实用化时代，因此，她开发的电子控制汽油喷射装置只在美国三大汽车公司之一的克莱斯勒汽车上装用。 2.电控汽油机燃油喷射系统的优缺点汽油喷射系统的实质就是一种新型的汽油供油系统。化油器利用空气流动时在节气门上方的喉管处产生负压，将浮子室的汽油连续吸出，经过雾化后输送给发动机。汽油喷射系统则是通过采用大量的传感器感受各种工况，根据直接或间接检测的进气信号，经过计算机判断和分析，计算出燃烧时所需的汽油量，然后将加有一定压力的汽油经过喷油器喷出，以供发动机使用。电控发动机系统取消了化油器供油系中的喉管，喷油位置在节气门下方，直接在进气门

1.1电控发动机燃油供给系统教案

课题：电控发动机燃油供给系统教学目标：了解和掌握燃油压力调节器组成及原理教学步骤一、学习目标及技能要求掌握燃油压力调节器组成及原理二、教学重点掌握燃油压力调节器的油压测试三、课前准备 1.桑塔纳2000整车 2.压力表V.A.G1318 四、教学方法（1）理论辅导（2）示范操作（3）巡回指导五、教学过程

课题：电控发动机燃油供给系统教学目标：了解和掌握喷油器分类，结构及工作原理教学步骤一、学习目标及技能要求掌握喷油嘴工作原理，结构二、教学重点掌握喷油嘴工作原理，检测及清洗方法三、课前准备 1.桑塔纳2000整车 2.万用表或诊断仪 3.电路图或维修手册 4.喷油器超声波清洗试验台四、教学方法（1）理论辅导（2）示范操作（3）巡回指导五、教学过程

一．喷油器的作用喷油器是执行喷油任务的最终元件，其作用是向发动机提供一定量的经过雾化的燃油。它一般安装在进气歧管上，上方连接燃油管路，下方连接进气歧管，将燃油最终喷射在进气门前方。当进气门打开时，空气将雾化后的燃油带入燃烧室，进行混合后燃烧。二．喷油器的分类 1.按照安装位置分类分为单点喷射和多点喷射 2.按照喷口数量分类分为单喷口式和多喷口式 3.按照电磁线圈的电阻值分类分为低阻喷油器和高阻喷油器 4.按照喷油器针阀的结构特点分类分为轴针式和孔式 5.按照燃油进入的部件分类可分为上部给油喷油器和底部给油喷油器

三.喷油器的结构和工作原理 1.喷油器的结构它主要由滤网，线束插接器，电磁线圈，回位弹簧，衔铁和针阀等组成，针阀与衔铁多制成一体。 2.喷油器的工作原理喷油器不喷油时，回位弹簧通过衔铁使针阀紧压在阀座上防止滴油。当电磁线圈通电时，产生电磁吸力，将衔铁吸起并带动针阀离开阀座，同时回位弹簧被压缩，燃油经过针阀并由轴针与喷口的环隙或喷孔中喷出。当电磁线圈断电时，电磁吸力消失，回位弹簧迅速使针阀关闭，喷油器停止喷油。四．喷油器的驱动方式可分为电流驱动和电压驱动二种。

教案简案项目八电控动力转向系统

教学简案项目八电控动力转向系统本章参考节数：12节【组织教学】检查学生出勤，作好学生考勤记录。分好学习小组，选出小组长。

强调学生学习的主体性，强调小组讨论与合作，正确制定计划并实施，小组长起学习组织者作用。强调实习纪律，强调生产的规范性，做好安全文明生产。【课题导入】传统的转向系统有什么不足之处？电控动力转向系统有什么优点？它有哪些类型，各有哪些结构，如何完成它的功能？【讲授新课】（6课时）一、液压式电控动力转向系统的总体组成和工作原理 1、液压式电控动力转向系统的常见类型。 2、各类型的结构、工作原理。 3、以丰田凌志LS400为例，对流量控制式进行检测，诊断常见故障。二、电动式电控动力转向系统各主要部件功能、结构和工作原理 1、电动式电控动力转向系统有哪些主要部件？ 2、电控动力转向系统主要部件的结构和工作原理。 3、以三菱汽车为例，对其进行检测，诊断常见故障。【技能训练】（4课时）一、目标任务查阅维修手册及相关资料，制定电控动力转向系统检修计划，并实施计划，分析诊断常见故障及其原因。二、分组操作 1、在丰田凌志LS400或者相关实验台架上查找液压式电控动力转向系统的主要部件和主要传感器。 2、查阅维修手册，认读相关电路图，制定计划，对其进行检测，诊断常见故障。 3、在三菱轿车或者相关实验台架上查找电动式电控动力转向系统的主要部件和主要传感器。 4、查阅维修手册，认读相关电路图，制定计划，对其进行检测，诊断常见故障。三、巡回指导 1、观察每个小组的计划制定和学习进展。 2、及时恰当引导，讲解个别难点。 3、注意学生学习的安全操作。【课程评价】（2课时）本次课主要讲解了液压式和电动式两种电控动力转向系统总体组成和工作原理，各主要部件的结构、功能和工作原理，电控动力转向系统控制电路图的认读，主要数据的测量；查阅维修手册，分析测量数据并对常见故障的原因进行分析。小组讨论在两种电控动力转向系统检测计划的制定和实施方面有什么成功的地方和需要改进的地方。个人自我评价课程中的得失，各小组讨论和评价小组成员在实施过程的得失，讨论如何在后续的课程中怎样改进。最后，老师总结陈词，评价本项目的实施情况，总结得失，提出改进意见。【布置作业】 1、完成课本的作业。

燃油供给系统构造与原理

燃油供给系统构造与原理 ·燃油供给系统组成：燃油泵、燃油滤清器、燃油压力调节器、喷油器、冷起动喷油器、油压脉冲衰减器等。 ·燃油供给系统功用：供给喷油器一定压力的汽油，喷油器根据电脑指令喷油。 ·一、电动燃油泵 1.电动燃油泵结构与原理（1）滚柱式电动汽油泵 1）工作过程 ·转子偏心地安装在泵体内，滚柱装在转子的凹槽中。当转子旋转时，滚柱在离心力的作用下紧压在泵体的内表面上；同时在惯性力的作用下，滚柱总是与转子凹槽的一个侧面贴紧，从而形成若干个工作腔。 ·在汽油泵工作过程中，进油口一侧的工作腔容积增大，成为低压吸油腔，汽

油经进油口被吸入工作腔内。在出油口一侧的工作腔容积减小，成为高压油腔，高压汽油从压油腔经出油口流出。 ·限压阀（溢流阀）的作用是当油压超过0.45MPa时开启，使汽油回流到进油口，以防止油压过高损坏汽油泵。 ·在出油口处装设单向止回阀（出油阀），当发动机停机时，止回阀关闭，防止管路中的汽油倒流回汽油泵，借以保持管路中有一定的油压 2）特点 ·运转噪声大 ·油压脉动大 ·泵内表面和转子易磨损（2）叶片式电动汽油泵 1）工作原理 ·叶轮是一个圆形平板，在平板的圆周上加工有小槽，形成泵油叶片。 ·叶轮旋转时，小槽内的汽油随同叶轮一同高速旋转。由于离心力的作用，使出口处油压增高，而在进口处产生真空，从而使汽油从进口吸人，从出口排出 2）特点 ·运转噪声小 ·泵油压力高 ·叶片磨损小 ·使用寿命长 2.电动燃油泵的控制

（1）燃油泵继电器控制电路 ·点火开关STA：起动机继电器闭合，同时ECU有STA信号，起动机起动。·STA信号和NE信号输入ECU：Tr1接通，开路继电器闭合，燃油泵运转。·起动或重负荷时：ECU中的Tr2断开，燃油泵继电器闭合，燃油泵高速运转； ·怠速或轻负荷时：ECU中的Tr2接通，燃油泵继电器断开，电流流过燃油泵电阻器，燃油泵低速运转（2）燃油泵ECU控制电路

汽车行驶转向制动系统检修电子教案

与转向系统协调配合工作，控制汽车的行驶方向。车架概述车架是跨接在各车桥之间的桥梁式结构，是整个汽车的安装基础。 2、车架作用（1）安装汽车的各总成和部件，并使它们保持正确的相对位置；（2）承受来自车上和地面的各种静、动载荷。车架类型按结构形式可分为边梁式、中梁式和综合式几种类型。 1、边梁式车架由两根位于两边的纵梁和若干道横梁组成，用铆接和焊接的方法将纵横梁连接成坚固的刚性构架。 2、中梁式车架中梁式车架只有一根位于中央贯穿前后的纵梁，因此亦称为脊梁式车架。 3、综合式车架车架前部是边梁式，而后部是中梁式，这种车架称为综合式车架（也称复合式车架）。它同时具有中梁式和边梁式车架的特点。 4、承载式车身大多数轿车和部分大型客车取消了车架，而以车身兼代车架的作用，即将所有部件固定在车身上，所有的力也由车身来承受，这种车身称为承载式车身。承载式车身由于无车架，可以减轻整车质量；可以使地板高度降低，使上、下车方便。 1. 5 车架的检查

柴油机燃料供给系教案

第八章柴油机燃料供给系教案（理论20学时，实训6学时，共26学时）学习目标： 1.了解柴油机的基本结构和工作原理。 2.了解柴油机共轨技术的特点作用、类型。 3.了解电控共轨柴油机的故障的诊断方法。 4.理解柴油机电控共轨技术的原理、工作情况和检修方法。 5.掌握柴油发动机各部件常见故障的检修方法。 6.掌握柴油机各种症状特征及检测方法。讲授内容：第一节柴油机燃料供给系的构造和工作原理 [导入] 改革开放以来，通过技术引进和技术改造，我国车用柴油机技术得到了长足进步，柴油车走上了健康发展的道路。2003年与1990年相比，我国柴油车产量增长达6.5倍，中、轻吨位以上载货车柴油机比例已高达73％以上。与此同时，我国柴油机排放水平有了很大的提高，柴油机生产骨干企业的多种产品排放基本上达到了欧1排放标准，一汽-大众部分产品（捷达SDI、宝来TDI）更是达到欧2、欧3准。从总体上看，汽油车在我国汽车产品中的主导地位仍没有改变，从产业发展角度看还存在许多亟待解决的问题。从本次课开始，我们开始学习柴油发动机构造及一般的检修方法。 [主讲内容] 一、柴油机燃料供给系的功用和组成 1、功用（1）贮存、过滤和输送燃料；

(2)根据柴油机的不同工况，以一定的压力及喷油质量将燃油定时、定量地喷人燃烧室，迅速形成良好的混合气并燃烧； (3)根据柴油机的负荷变化，调节供油量并稳定柴油机转速； (4)将燃烧后的废气从气缸中导出并排人大气中。 2、组成柴油机燃料供给系由燃油供给装置、空气供给装置、混合气形成及废气排出装置等四部分组成。 3、燃油供给装置的工作过程二、可燃混合气的形成与燃烧室 1．可燃混合气的形成与燃烧过程（结合校本教材图8-2讲解）气缸内压力p随曲轴转角θ变化的关系曲线；当曲轴转到相应于上止点前的O点的位置时，喷油泵开始供油，随着供油压力急剧升高，当转到A点的位置时，喷油器开始喷油。喷油泵开始供油时刻的曲柄位置(O点)与其转至上止点位置时的曲轴转角称为供油提前角。喷油器开始喷油时刻的曲柄位置(A点)与其转至上止点位置时的曲轴转角称为喷油提前角。因为供油开始时并不能立即喷油，所以喷油提前角略小于供油提前角。喷入气缸内的柴油要在曲轴已转到相应于B点的位置时，才开始发火燃烧。通常将混合气的形成与燃烧过程按曲轴转角划分为四个阶段。备燃期：指喷油始点A与燃烧始点B之间的时间间隔。速燃期：指B、C两点间的时间间隔。缓燃期：指从最高压力点C起到最高温度点D止的时间间隔。后燃期：指从D点起直至燃烧停止时的E点的时间间隔。 2．柴油机燃烧室柴油机的燃烧室容积由活塞顶与气缸盖底面包围而成。柴油机燃烧室按其结构型式可分为统一式燃烧室和分隔式燃烧室两大

汽车转向系统常见故障及原因电子教案

汽车转向系统常见故障及原因

汽车转向系统常见故障及原因汽车转向系统常见的故障及原因有：故障一、转向时有异响转向时有异响一般是机械部分，例如主销与衬套损伤、立柱止推轴承损坏等造成。检查时可以左、右打方向，观察响声的部位进行拆检。故障二、转向机漏油转向机向外漏油不外乎是几个位置：转向机上盖、侧端盖和转向轴拐臂联接处。这三个部位都有密封圈，更换新的油封和密封圈就可解决。如果其它部位漏油就很可能是转向机壳体沙眼或裂痕。细小的裂痕和沙眼可以用乐泰290高渗透性密封胶来堵漏。故障三、方向回位较困难一般车辆都有转向自动回位的功能。液压助力的汽车，由于液压阻尼的作用，自动回位的功能有所减弱，但还应保持一定的自动回位的能力。如果回位时，也要象转向时那样施力，就说明回位功能有故障。这种故障一般都发生在转向机械部分。例如转向节主销与衬套缺油而烧损、转向横、直拉杆接头缺油而锈蚀、方向盘与转向机联接的操纵轴万向节缺油或别劲以及转向机的转向轴扇齿与活塞直齿啮合太紧等等，都会造成这种故障。故障四、助力泵漏油如果从助力泵后端盖漏油，显然是后端盖密封圈破损，这是比较容易发现的。实际中还有一种难于发现的故障，这就是转向油罐里的油不断减少(总需要补充)，而发动机油底内的机油却不断增多或者表面上看起来发动机丝毫不烧机油。放出部分油底机油观察没有什么异常现象，也嗅不出什么其它的异味，这种情况显然是助力泵驱动轴端的油封漏油所至。助力泵低压油腔的液压油由油封漏至发动机正时齿轮室，流人油底。液压油与机油混合无法分辩。故障五、转向沉重一般来讲引起方向重的原因有如下几种：（1）转向机故障通过检查如果发现是转向机助力油压较低时，说明方向重的原因在转向机。此时应请专业厂家来进行修理。一般来讲转向机故障大部分是由于活塞、缸筒拉伤、或是活塞上密
