行星式球磨机YXQM-0.4L技术参数

品牌MITR米淇

型号(油封静音)行星式球磨机MITR-YXQM-0.4L 声音处理油封静音处理技术（专利号ZL 2014 2 0375569.1)研磨罐体积（ml）50ml-100ml

常规研磨罐材质选择金属材质选择：304不锈钢、硬质合金（YG8)

非金属材质选择：陶瓷/刚玉/氧化铝、氧化锆、玛瑙高分子材质选择：尼龙、聚氨酯、聚四氟乙烯

常规磨介材质选择不锈钢、陶瓷/刚玉/氧化铝、氧化锆、玛瑙、硬质合金每罐最大装料物料和磨介不超过容积的1/3

进料粒度松脆物料小于10毫米，其它小于3毫米单个研磨罐装料量50ml（装16ml料）100ml（装33ml料）

出料粒度最小可至0.1微米

研磨方式干法/湿法/高能合金化研磨/真空磨/低温磨（后两者需定制)

转速公转最大0-450r/min，自转0-900r/min

转速比（公转：自转）1:2

调速方式PLC变频控制系统、触摸屏幕控制系统可选

传动方式齿轮传动

磨球比例（具体数量比咨询客服）右侧仅为参考，实际以每个客户实验要求进行配比，精准配置咨询销售客常规研磨800目以上（5mm：10mm：15mm）进料3mm以下

精细研磨800-1500目（3mm：5mm：10mm）进料1mm以下

超细研磨1500目（0.1～10μm）以上（1mm.3mm：5mm）进料200目以下

工作电压220V

电机功率与变频功率0.55Kw

工作方式两个或四个罐同时工作

最大连续工作时间72小时（定时器0-9999h）

程控控制球磨机采用高科技微电脑晶片控制，可按设置程序正转、反转反复交替运行（0-999min）及正转、暂停、反转、暂停、正转（0-999min）交替运行，特别适合需要冷却或者需要间断运行之需要

重量60kg

外型尺寸半圆形：55*35*40（cm）

QM-3SP4行星式球磨机使用说明书

QM-3SP4 行星式球磨机使用说明书 1、工作原理 QM 系列行星式球磨机是在一大盘上装有四只球磨罐，当大盘旋转时（公转）带动球磨罐绕自己的转轴旋转（自转），从而形成行星运动。公转与自转的传动比为1：2（公转一转，自转两转）。罐内磨球和磨料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试验样品。 2、可配球磨罐：容积（单罐容积，单位：毫升）：50、100、150、250、300、400、500。球磨罐最大装料量：罐容积的四分之三（包括磨球）。上述各项检查无误后即可装罐。 a、装磨球：为了提高球磨效率，罐内装入大小不同的磨球，大球主要作用是砸碎粗磨料，小球则用于磨细及研磨，使磨料磨到要求的细度。下表列出各种规格球磨罐的配球数（仅供参考）罐容积（ml） 50 100 150 250 300 400 500 球φ6 50 100 150 280 330 420 500 （粒）φ10 8 16 24 40 48 80 100 φ20 2 2 3 注：最佳配球数根据磨料性质及要求细度，用户自行在实践中得出经验数据。 b、装磨料进料粒度：松脆材料≤10 ㎜，其它料≤3 ㎜。球磨前磨料粒度要求：松脆磨料不大于10mm，其他磨料一般小于3mm。装料不超过罐容积的四分之三（包括磨球）。 c、装球磨罐装罐完毕即可将球磨罐装入球磨机拉马套内，可同时装四个球磨罐，亦可以对称安装两个，不允许只装一个或三个。安装后利用两个加力套管（本机附件）先拧紧V 型螺栓，然后拧紧锁紧螺母，以防球磨时磨罐松动。注意：拧螺栓、螺母时不允许用锤敲击。球磨罐安装完毕，罩上保护罩，安全开关被接通球磨机才能正常运行。球磨过程中如遇意外，保护罩松动或脱落，安全开关断开，球磨机立刻停转，意外排除后重新罩上保护罩，再重新启动。球磨完毕，用加力套管先松开锁紧螺母，再松开V 型螺栓即可以卸下球磨罐，把试样和磨球同时倒入筛子内（本机附件），使球和磨料分离。再次球磨前先检查一遍拉马套有无松动，如松动，必须拧紧螺丝，以防意外。卸球磨罐时注意。球磨时由于磨球之间、磨球与磨罐之间互相撞击，长时间球磨后罐内的温度和压力都很高，球磨完毕，需冷却后再拆卸。

球磨机类型,球磨机规格,球磨机型号参数

球磨机类型，球磨机规格,球磨机型号参数一、球磨机的类型 (l)按长径比分：长径比即磨机简体长度和简体直径的比例。长径比在2以下是短磨机，亦称球磨机，般为单仓，用于粗磨，多台球磨机串联可作为一级磨使用。长径比2～3时为中长磨机。长径比在4以上为长磨机亦称管磨机，其内部一般分为2～4个仓。 (2)按研磨体形状分．球磨机内装填研磨体为钢球或钢段。棒球磨机一般为管磨机，第一仓装有圆柱形钢棒，以后各仓装钢球或钢段，棒长较棒仓长度应短1。0 mm左右为宜，以利于钢棒平行排列，防止交叉，棒磨机主要用于湿法磨。 (3)按排料方式分：按排料方式可分为溢流排料、格子排料、周边排料和简体中部周边排料。主要的排料方式是溢流排料和格子排料两种。球磨机运转时，物料给入筒体后即堆积于简体左端，由于简体的转动和研磨体的运动，物料逐渐向右端扩散，最后从右端的中空轴溢流而出，故称作溢流型球磨机。另一种球磨机是在出料端附近有格子板。格子板由若干块扇形板组成，扇形板上有宽度8～20mm的筛孔，物料可通过筛孔而聚集在格子板与右端盖之间的空间内。此空间内有若干块辐射状的举板。简体转动时，举板将物料向上提举，物料下落时经过锥形块而向出料端折转，经右端中空轴排出。由于格子板和举板的作用，物料在出料端的料位较低，使排料加快，生产量提高，参见图1-25。 (4)按传动方式分中心传动是电动机通过减速器带动磨机卸料端空心轴而驱动简体回转减速器的出轴和磨机的中心线为同轴线。边缘转动是电动机通过减速器带动固定在卸料端筒体上的大齿轮而驱动简体回转。其他按操作工艺分有干法、湿法、煤磨、带烘干仓式、风扫式等等。

二、球磨机的结构 A球磨机球磨机亦为单仓磨，由给料部、进料部、轴承部、筒体部、出料部、传动部、减速部、电动机等组成。 ①给料部——球磨机给料是倾斜式溜槽送料，其仰角要大于所磨物料的静摩擦角。斜溜槽断面下半部以半圆形为好（无死角），方形也能使用。给料溜榴和进料部联接处有密封装置，般使用密封填料（石棉绳、石墨填料）将联接处密闭。其作用是防止进料时，物料由于下料后在进料部堆积而往外倒料。也有在进料部轴颈空心处装上螺旋进料器或勺式给料器，将给料部内的物料和液体挖入进料部。 ②进料部——为了更好地输送物料，进料端空心轴内装有铸锕村套。衬套上铸有螺旋推进线，螺旋线是左旋还是右旋要根据磨机转动方向而定，但必须使物料能通过螺旋推入磨机筒体。 ③轴承部——前后主轴承为空心轴，是由半圆型滑动轴承所支承，即轴承下部有半圆形的轴瓦，轴衬材料为轴承合金。轴承座上部有油管向轴上喷淋润滑油以起润滑和冷却作用。轴承底座在球磨机进料端可以沿轴向滑动，用以解决磨机工作时温度上升导致磨机筒体受热膨胀问题。它可以避免由于限制膨胀伸长而产生的轴向温度膨胀应力。 ④筒体部——筒体是用普通Q235A钢板卷制而成。简体两端有大法兰和铸钢制的磨端盖连接。筒体的出料端即在出料处的端盖和筒体连接处有筛板以阻止钢球和钢段流出出料端。筒体内装有一定重量、按一定比例配比直径为25 -150mm的钢球或钢段作为研磨体。筒体内

QMSP球磨机说明书

Q M-3S P2行星式球磨机使用说明书一、概况 1、用途 QM系列行星式球磨机能用干、湿两种方法磨细或混合粒度不同、材料各异的固体颗粒、悬浮液和糊膏。如果用真空球磨罐则可以在真空或惰性气体中研磨、混合样品。经过许多科研、企业单位的使用、我厂生产的QM系列行星式球磨机研磨材料的粒度完全能够达到纳米级水平，根据用户反馈已达到30纳米（μm）左右。该系列球磨机广泛适用于地质、冶金、土壤、建材、化工、轻工、医药、电子、陶瓷、电池、环保等领域。随着科技高速发展，纳米材料的广泛应用，20世纪80年代发现的机械合金化（MC）更赋予QM系列行星式球磨机新的使命。机械合金化的基本过程是几种金属或非金属元素的粉末颗粒在球磨机中反复混合、破碎和冷焊，在球磨过程中逐渐细化至纳米级，并在固态下形成合金相的核。使过去传统熔炼工艺难以实现的某些物质在球磨过程中实现合金化。许多单位使用我厂生产的球磨机实现了多种合金粉末，如纳米晶硬质合金、Nd 60Fe 20 Al 10 CO 10 非晶合金粉末、Al 2O 3 /Al复合粉末等。 2、工作原理 QM系列行星式球磨机是在一大盘上装有四只球磨罐，当大盘旋转时（公转）带动球磨罐绕自己的转轴旋转（自转），从而形成行星运动。公转与自转的传动比为1:2（公转一转，自转两转）。罐内磨球和磨料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试验样品。 3、特点 A、QM-3SP2齿轮传动行星轮系，本厂采用自润滑增强性工程塑料制造，即确保了机械强度，又降低了噪音。 B、间隔运行功能：为了防止球磨产生过热而影响材料的性能和品质，本机可按“运行 —停机—再运行”的循环模式自动控制各状态的时间。 4、技术参数型号：QM-3SP2

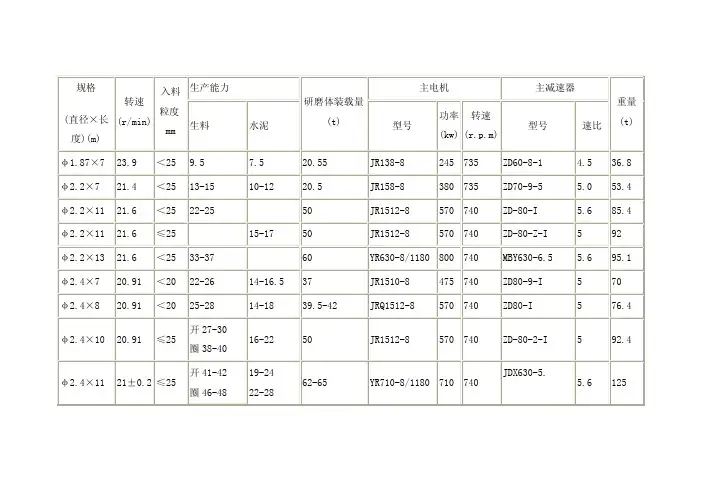

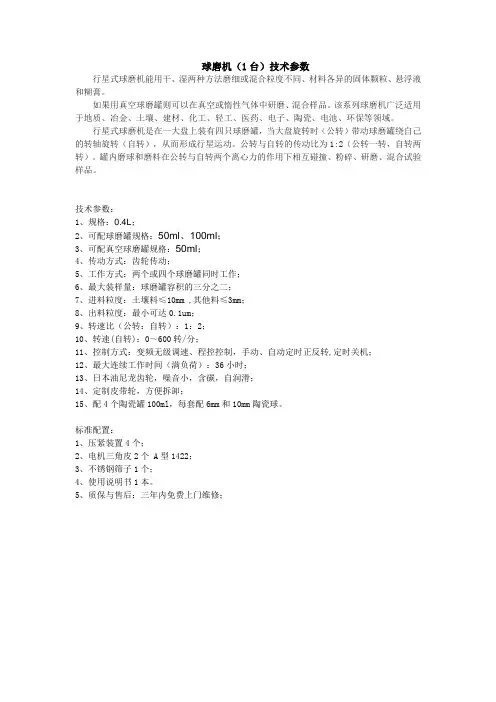

球磨机主要技术参数
