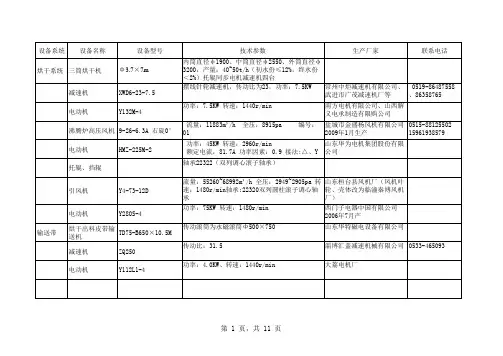

球磨机技术参数

基本信息技术参数

设备名称球磨机型号MQY3240 编号一段一号有效容积28.5m3

安装位置 4.5米平台筒体转速18.2r/min 启动时间最大装球量 55T

负责人介质填充率 40%

承包人电机功率800kw

监护人处理量100t/h

机重37T

生产厂家：中国有色（沈阳）冶金机械有限公司基本信息技术参数

设备名称球磨机型号MQY3240 编号一段二号有效容积28.5m3

安装位置 4.5米平台筒体转速18.2r/min 启动时间最大装球量 55T

负责人介质填充率 40%

承包人电机功率800kw

监护人处理量100t/h

机重37T

生产厂家：中国有色（沈阳）冶金机械有限公司基本信息技术参数

设备名称球磨机型号MQY3648 编号二段有效容积45m3

安装位置 3.5米平台筒体转速17.5r/min 启动时间最大装球量 86T

负责人介质填充率 35%

承包人电机功率800kw

监护人

机重50T

生产厂家：中国有色（沈阳）冶金机械有限公司基本信息技术参数

设备名称球磨机型号MQY3660

编号三段有效容积55m3

安装位置 2.5米平台筒体转速17.5r/min 启动时间最大装球量 105T

负责人介质填充率 35%

承包人电机功率800kw

监护人

机重56.963T

生产厂家：中国有色（沈阳）冶金机械有限公司

水泥细度

写下这个题目,读者朋友一见也许会说:嘻!老调子啦.搞水泥的谁不知道水泥细度?不就是水泥磨细点嘛.且慢下结论,人类对于真理的认识从来就不是静止的.如果你没有坚持学习、跟踪新的知识发展,即使这个老调子,你也未必能弹好. 描述水泥的细度,现在用的是细度状态一词.细度状态应包括:磨细程度(俗称筛余量、比表面积)、颗粒分布、颗粒形貌和堆积密度四个方面内容。在水泥的配料组份已定的前提下,水泥的性能就取决于其细度状态。因此,正确认识并控制好细度状态非常重要.以下分述之.由于颗粒分布和紧密堆积密切相关,这两方面合并讨论. 我国水泥标准规定水泥产品的细度小于10%，这个细度是指0 . 08mm筛余量%。这个方法简单易行，在一定的粉磨工艺条件下，细度与水泥强度存在一定关系。理论分析和生产实践均发现,传统的细度和比表面积与水泥性能相关性并不理想.80微米筛余只反映80微米以上颗粒的百分含量.虽然该组分含量低,表明有效颗粒含量高.水泥强度变高,但是对总量90%以上、粒径小于80微米、对水泥性能有直接影响的颗粒来说,具体的粒度分布情况并不清楚,因此也就无法完全确定水泥性能(如3天强度、浇筑性能等).用这种方法进行水泥质量控制存在一些问题。第一，当水泥磨很细的情况下，如小于1%，控制意义就不大了。国外水泥普遍磨得很细，所以在国外水泥标准中几乎都取消了这个指标。文献[1]介绍:某工厂以32um筛余作为粉磨过程例行控制的依据.在32um筛余处于控制目标范围时, 80um筛余为0.2-0.4%,几乎没有波动.如果以80um筛余作为粉磨过程例行控制的依据,那么几乎无法对粉磨设备作出任何调整.由于设备故障原因, 32um筛余曾经偶然发生很大的波动,由原来的控制目标值16%变为20%.单独对该部分水泥进行检验,28天抗压强度比细度正常时下降约4MPa,此时水泥80um 筛余仅由0.3%变为0.8%.这一事实表明,在水泥细度较细时, 80um筛余很难反应水泥的粉磨情况,不宜作为粉磨过程的控制指标. 第二，当粉磨工艺发生变化时，细度值也发生变化，如开路磨细度值偏大，闭路磨细度值偏小，有时很难根据细度控制水泥强度变化。第三，细度值是指0. 08mm筛筛余量(%)，即水泥中80μm颗粒含量(%)，众所周知，> 64μm颗粒水化活性已很低了，所以用大于80μm含量多少进行水泥质量控制不能全面反映水泥真实活性。用控制0. 08mm筛筛余量方法来控制水泥细度已经有数十年历史了,遗憾的是一些厂家仍然沿用至今.如果要继续用控制筛余量的方法控制水泥细度则筛孔孔径应该改为45μm或32μm 例如大连华能小野田公司生产向美国出口的TypeⅠ/Ⅱ型水泥，控制32μm筛余 8.5%±1.0%，国内销售的P·032 . 5R水泥R80为5.0%±1.5%,P·Ⅱ42.5R水泥32μm筛余24%±2.0%。比表面积是颗粒(表面积)平均粒径的反映.粒径越小,对比表面积的贡献就越大.例如,1个单位重量的2微米颗粒,其表面积之和是同样重量的20微米颗粒表面积的10倍.比表面积主要反映细粉颗粒含量,也即反映3天强度.比表面积同28天强度有一定关系,但相关系数只有0.57. 用比面积控制水泥质量主要有两方面的不足。第一，比面积对水泥中细颗粒含量多少反应很敏感。有时比面积并不很高，水泥颗粒级配合理，水泥强度却是很高的。第二，掺有混合材料的水泥比面积不能真实反映水泥的细度状态，如掺有火山灰质混合材料，比面积会产生虚高现象。内的颗粒由于在搅拌过程中就完全水化,对强度没有贡献.其含量增加,说明存在过粉磨,浇筑时会显著增加需水量,降低浇筑性能.因此,该组分颗粒是有害的,应尽可能降低. 1-3微米颗粒含量高,3天强度就高,同时需水量会增加,浇筑性能下降.因此,该组分颗粒在3天

球磨机设计说明书最终版完整版

球磨机设计说明书最终版 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】

目录一、设计任务书 1.设计目的 2.设计内容二、传动装置的总体设计及初步计算 1.球磨机的基本参数 2.总体方案确定 3.选择电动机 4.确定传动装置总传动比，分配各级传动比 5.传动装置的运动和动力参数三、传动件的设计计算及修改传动装置的运动和动力参数 1.带传动的设计计算 2.第一次修改各轴的运动和动力参数 3.开式齿轮传动的设计计算 4.验算工作转速 5.第二次修订各轴的运动和动力参数四、球磨机罐体及轴系设计 1.罐体结构设计 2.小齿轮轴系的设计计算 3.支撑辊及其轴系的设计计算五、设计联接螺栓六、设计开启门

七、设计总结八、参考资料

一、设计任务书 1.设计目的 1）总结和综合运用已经学过的有关知识，分析和解决工程实际问题。 2）学习机械设计的一般方法，了解和掌握常用机械零件、机械传动装置和简单机械的设计过程。 3）进行基本技能的训练，例如计算、绘制方案草图、运用设计资料、查阅机械设计手册、标准、规范以及运用经验数据进行经验估算等。 2.设计内容 1）设计题目：设计供实验室使用的球磨机（如图1所示）。 1.电机 2.带传动 3.齿轮传动 4.滚轮 5.球磨机筒体 6.轴承电机、小带轮轴 I轴：大带轮轴 II轴：大齿轮、筒体轴心 2）使用要求：球磨机研磨物料80kg；每天工作8小时；要求工作平稳（允许有轻微冲击）。 3）已知条件：周边及粉碎效率90%；制造方式：单件生产。 4）应完成的设计工作： a.球磨机总体方案设计 b.传动件的设计及计算 c.球磨罐体设计及轴系设计 d.设计联接螺栓。 e.计算机或手工绘制工作图：球磨机总体图小齿轮轴系部件草图 f.编写设计说明书

球磨机类型,球磨机规格,球磨机型号参数

球磨机类型，球磨机规格,球磨机型号参数一、球磨机的类型 (l)按长径比分：长径比即磨机简体长度和简体直径的比例。长径比在2以下是短磨机，亦称球磨机，般为单仓，用于粗磨，多台球磨机串联可作为一级磨使用。长径比2～3时为中长磨机。长径比在4以上为长磨机亦称管磨机，其内部一般分为2～4个仓。 (2)按研磨体形状分．球磨机内装填研磨体为钢球或钢段。棒球磨机一般为管磨机，第一仓装有圆柱形钢棒，以后各仓装钢球或钢段，棒长较棒仓长度应短1。0 mm左右为宜，以利于钢棒平行排列，防止交叉，棒磨机主要用于湿法磨。 (3)按排料方式分：按排料方式可分为溢流排料、格子排料、周边排料和简体中部周边排料。主要的排料方式是溢流排料和格子排料两种。球磨机运转时，物料给入筒体后即堆积于简体左端，由于简体的转动和研磨体的运动，物料逐渐向右端扩散，最后从右端的中空轴溢流而出，故称作溢流型球磨机。另一种球磨机是在出料端附近有格子板。格子板由若干块扇形板组成，扇形板上有宽度8～20mm的筛孔，物料可通过筛孔而聚集在格子板与右端盖之间的空间内。此空间内有若干块辐射状的举板。简体转动时，举板将物料向上提举，物料下落时经过锥形块而向出料端折转，经右端中空轴排出。由于格子板和举板的作用，物料在出料端的料位较低，使排料加快，生产量提高，参见图1-25。 (4)按传动方式分中心传动是电动机通过减速器带动磨机卸料端空心轴而驱动简体回转减速器的出轴和磨机的中心线为同轴线。边缘转动是电动机通过减速器带动固定在卸料端筒体上的大齿轮而驱动简体回转。其他按操作工艺分有干法、湿法、煤磨、带烘干仓式、风扫式等等。

二、球磨机的结构 A球磨机球磨机亦为单仓磨，由给料部、进料部、轴承部、筒体部、出料部、传动部、减速部、电动机等组成。 ①给料部——球磨机给料是倾斜式溜槽送料，其仰角要大于所磨物料的静摩擦角。斜溜槽断面下半部以半圆形为好（无死角），方形也能使用。给料溜榴和进料部联接处有密封装置，般使用密封填料（石棉绳、石墨填料）将联接处密闭。其作用是防止进料时，物料由于下料后在进料部堆积而往外倒料。也有在进料部轴颈空心处装上螺旋进料器或勺式给料器，将给料部内的物料和液体挖入进料部。 ②进料部——为了更好地输送物料，进料端空心轴内装有铸锕村套。衬套上铸有螺旋推进线，螺旋线是左旋还是右旋要根据磨机转动方向而定，但必须使物料能通过螺旋推入磨机筒体。 ③轴承部——前后主轴承为空心轴，是由半圆型滑动轴承所支承，即轴承下部有半圆形的轴瓦，轴衬材料为轴承合金。轴承座上部有油管向轴上喷淋润滑油以起润滑和冷却作用。轴承底座在球磨机进料端可以沿轴向滑动，用以解决磨机工作时温度上升导致磨机筒体受热膨胀问题。它可以避免由于限制膨胀伸长而产生的轴向温度膨胀应力。 ④筒体部——筒体是用普通Q235A钢板卷制而成。简体两端有大法兰和铸钢制的磨端盖连接。筒体的出料端即在出料处的端盖和筒体连接处有筛板以阻止钢球和钢段流出出料端。筒体内装有一定重量、按一定比例配比直径为25 -150mm的钢球或钢段作为研磨体。筒体内

QM-3SP4行星式球磨机使用说明书

QM-3SP4 行星式球磨机使用说明书 1、工作原理 QM 系列行星式球磨机是在一大盘上装有四只球磨罐，当大盘旋转时（公转）带动球磨罐绕自己的转轴旋转（自转），从而形成行星运动。公转与自转的传动比为1：2（公转一转，自转两转）。罐内磨球和磨料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试验样品。 2、可配球磨罐：容积（单罐容积，单位：毫升）：50、100、150、250、300、400、500。球磨罐最大装料量：罐容积的四分之三（包括磨球）。上述各项检查无误后即可装罐。 a、装磨球：为了提高球磨效率，罐内装入大小不同的磨球，大球主要作用是砸碎粗磨料，小球则用于磨细及研磨，使磨料磨到要求的细度。下表列出各种规格球磨罐的配球数（仅供参考）罐容积（ml） 50 100 150 250 300 400 500 球φ6 50 100 150 280 330 420 500 （粒）φ10 8 16 24 40 48 80 100 φ20 2 2 3 注：最佳配球数根据磨料性质及要求细度，用户自行在实践中得出经验数据。 b、装磨料进料粒度：松脆材料≤10 ㎜，其它料≤3 ㎜。球磨前磨料粒度要求：松脆磨料不大于10mm，其他磨料一般小于3mm。装料不超过罐容积的四分之三（包括磨球）。 c、装球磨罐装罐完毕即可将球磨罐装入球磨机拉马套内，可同时装四个球磨罐，亦可以对称安装两个，不允许只装一个或三个。安装后利用两个加力套管（本机附件）先拧紧V 型螺栓，然后拧紧锁紧螺母，以防球磨时磨罐松动。注意：拧螺栓、螺母时不允许用锤敲击。球磨罐安装完毕，罩上保护罩，安全开关被接通球磨机才能正常运行。球磨过程中如遇意外，保护罩松动或脱落，安全开关断开，球磨机立刻停转，意外排除后重新罩上保护罩，再重新启动。球磨完毕，用加力套管先松开锁紧螺母，再松开V 型螺栓即可以卸下球磨罐，把试样和磨球同时倒入筛子内（本机附件），使球和磨料分离。再次球磨前先检查一遍拉马套有无松动，如松动，必须拧紧螺丝，以防意外。卸球磨罐时注意。球磨时由于磨球之间、磨球与磨罐之间互相撞击，长时间球磨后罐内的温度和压力都很高，球磨完毕，需冷却后再拆卸。

球磨机降耗增产主要技术途径

球磨机降耗增产主要技术途径一、影响球磨机产质量的因素及措施影响球磨机的因素一般分为工艺因素和机械因素两类。 1、工艺因素影响球磨机产质量的主要工艺因素有入磨物料的粒度、水分、温度、易磨性、成品的细度和比表面积要求。 1）入磨物料的粒度以往的水泥企业，入磨物料的平均粒度一般都控制较高，磨机产量低，球磨机粉磨时能耗的利用率低，水泥成本相应的偏高。目前各大中型企业一般将入磨物料粒度控制在，主要思想方针是“多破少磨，以破代磨”，大大的提高了磨机产量，电耗也大幅度的降低。所谓“多破少磨，以破代磨”就是将入磨粒度降低，使磨机一仓的粗破碎工作转移到磨机外来实现。目前国内以“辊压机预破碎系统”为主。当入磨物料粒度小于25mm时，磨机产量可用以下经验公式计算： Qb=Qa（Da/Db）0.125 式中Qa为入磨物料平均粒度在Da（mm）时的磨机台时产量；式中Qb为入磨物料平均料度在Db（mm）时的磨机台时产量；式中0.125为产量变化系数。当入磨物料平均粒度从≤25mm降至≤2～3mm，可提高磨机台时产量50%～60%，所以入磨物料平均料度在影响球磨机产量的工艺因素中占比较重要位置； 2）入磨物料的水分

入磨物料的水分的控制是各水泥企业不可缺少的程序，水分直接影响配料的准确及磨机台时产量高低，以及烧成工段热耗的多少。入磨物料水分高可能会出现饱磨或磨内衬板粘料，水分如果大于5%，磨机很难再正常运行。一般来说，入磨物料综合水分增加1%，磨机台时产量会下降6~10%。在水泥磨中，入磨水分太高，钢球相互摩擦时会产生静电，导致出现“包球”现象。入磨水分一般控制在1.5 %左右较为合理。 3）入磨物料的温度入磨物料的温度控制是保证磨况良好，避免出现“包球”及出磨水泥温度高等现象。如果入磨物料的温度越过90℃，磨内温度一般情况已经超过120℃，磨内温度越高，产品颗粒产生的静电越强，颗粒在静电的吸附作用下会产生集聚，在钢球的冲击下，会粘在钢球及衬板上，形成缓冲层，导致粉磨效率大幅度降低。一般来说，水泥磨入磨物料的温度一般控制在60～80℃较好。 4）入磨物料的易磨性物料粉磨时的难易程度就叫易磨性，水泥企业都使用小磨实验来测试物料的易磨性。从各物料实验表明，结构致密、结晶好的物料比较难磨，其熟料的易磨性与各种矿物组成和冷却效果有关系。在实践中表明，熟料中KH值和P值高、C3S量多、C4AF少、冷却速度快，熟料较脆，易磨。如熟料的KH值和P值低、C2S和C4AF含量多，冷却缓慢、还原气氛重而结大块的熟料，很难磨。 5）成品细度和比表面积的要求成品的细度及比表面积的要求也是直接影响磨机产量的直接因素，从生产的实践、实验得出以下公式： QB=QA（FA/FB）1.35 式中QA为球磨机现台时产量（t/h） FA为现比表面积的控制指标m2/kg QB为球磨机改变比表面积后的台时产量（t/h） FB为改变后的比表面积的控制指标m2/kg

球磨机设计

摘要：球磨机是物料被破碎之后，再进行粉碎的关键设备。它广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。本次设计就是围绕其基本结构及加工原理进行选择和设计的。关键词：筒体，轴承，轴承座，球磨机变频改造，传动装置和粉磨装置

Picked to : ball mill is used to be broken after another smash key equipment. It is widely used in cement, silicate products, new building materials, fire-proof material, fertilizer, black pottery, glass and metal processing and production industry, of ores and other materials may be difficult for dry - or wet sexual Fenmo. The current design is centered on the basic structure and principles for the selection and design process. Keyword :receiver, bearings, bearings Block, ball mill frequency conversion transformation, transmission device and fenmo devices。

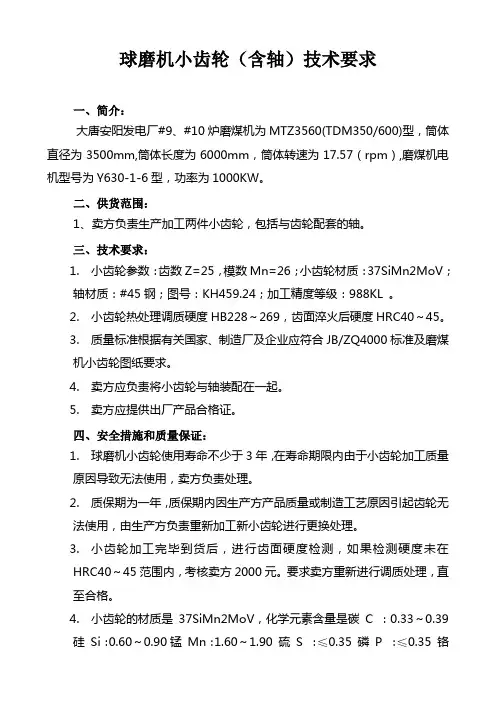

球磨机主要技术参数

球磨机主要技术参数型号齿轮齿宽减速机电动机过桥轴承型号主轴承型号筒体转速 Φ900x1800~2400 M=12 ZD25 Y200L1-6 21314 23048 36.08r/min Z1=110 i=4 18.5kw Φ70x150x35Φ240xΦ360x92 Z2=16 980r/min 调心滚子轴承调心滚子轴承 Φ900x2800~3000 M=12 ZD25 Y200L2-6 21314 23056 36.08r/min Z1=110 i=4 22kw Φ70xΦ150x35Φ280xΦ420x106 Z2=16 980r/min 调心滚子轴承调心滚子轴承 Φ1200x2400~3500 M=14 ZD30 Y250M-6 22318 23064 32.4r/min Z1=121 i=4 37kw Φ90xΦ190x64Φ320xΦ480x121 Z2=16 980r/min 调心滚子轴承调心滚子轴承 Φ1200x4500~5700 M=14 ZD30 Y280S-6 22318 23064 28.79r/min Z1=121 i=4.5 45kw Φ90xΦ190x64Φ320xΦ480x121 Z2=16 980r/min 调心滚子轴承调心滚子轴承 Φ1500x3000~4000 M=16 ZD40 Y315S-6 22322 23080 27r/min Z1=132 i=5 75kw Φ110xΦ240x80Φ400xΦ600x148 Z2=18 990r/min 调心滚子轴承调心滚子轴承 Φ1500x4500~5700 M=16 ZD40 JR125-6 22322 23084 26.4r/min Z1=132 i=5 130kw Φ110xΦ240x80Φ420xΦ620x150 Z2=18 970r/min 调心滚子轴承调心滚子轴承 Φ1500x7000 M=16 ZD50 JR125-6 22322 23096 29.4r/min Z1=132 i=4.5 130kw Φ110xΦ240x80Φ480xΦ700x160 Z2=18 970r/min 调心滚子轴承调心滚子轴承

球磨机设计说明书

七、设计总结八、参考资料

2）使用要求：球磨机研磨物料80kg；每天工作8小时；要求工作平稳（允许有轻微冲击）。 3）已知条件：周边及粉碎效率90%；制造方式：单件生产。 4）应完成的设计工作： a.球磨机总体方案设计 b.传动件的设计及计算 c.球磨罐体设计及轴系设计 d.设计联接螺栓。 e.计算机或手工绘制工作图：球磨机总体图小齿轮轴系部件草图 f.编写设计说明书

磨机主要参数的确定

磨机主要参数的确定磨机主要参数包括：规格、转速、研磨体的填充率、磨机的需用功率。一、磨机规格的确定磨机的规格取决于它需要的生产能力。一台具体磨机的生产能力，除了自身的特定状况外，还与物料的性质（粒度、硬度、温度、湿度）以及粉磨过程的生产系统有关。磨机的长度和直径之比例是和生产系统相联系的。对于开流系统常选管磨机，以保证产品细度一次合格，管磨机的长径比L/D=3.5～6;对于圈流磨机则应取较小的长径比，以加快物料的流通量，这时选取L/D=2.5～3.5,这种磨机称为中长磨。下面计算公式的立足点是：在同一生产条件的不同磨机的产量和它需用的功率成正比。实际上，这和假设是近似的。实践证明，随磨机直径的增大，产量的增长速率稍大于需要功率的增长速率（产量，功率）.而物料性质的影响，我们用实际数据加以考虑，这个系数称之为物料的易磨性系数（q）。这样，我们就以B.B.托瓦洛夫磨机功率计算公式（）为基础，得出磨机产量的关系式： = = , t/h

其中： ——磨机的粉碎能力，（kw） V——磨机有效容积，（）,( ) ——磨机有效直径，（m） ——磨机有效长度， (m) ——研磨体填充率 , ——研磨体装入量，（t）(取的容重为4.5) n——磨机转速，（rpm） q——物料易磨性（单位电能的产量），（）易磨性系数 3400

3000 3400 3000 当预计生产能力Q给定后，再选定磨机的转速比Ψ,以及研磨体填充率，并选定合适的长径比,则磨机有效直径即可求出。将计算所得之，圆整成系列值（=1.83、2.0、2.2、2.4、2.6、3.0、3.2、3.5……）。同时，有效长度也可定出。从而得到磨机规格二、磨机转速的确定从理想的使磨机具有最大冲击力的观点出发，得出的结论是：当转速比为76%或88%为最合适。通过对水泥厂使用磨机的转速统计，转速比ψ=0.68～0.74之间的磨机占统计总数的大部分，其中ψ=0.70～0.72的比例最大。我们认为，ψ=0.70～0.72作为干法多仓管磨机的基本转速比

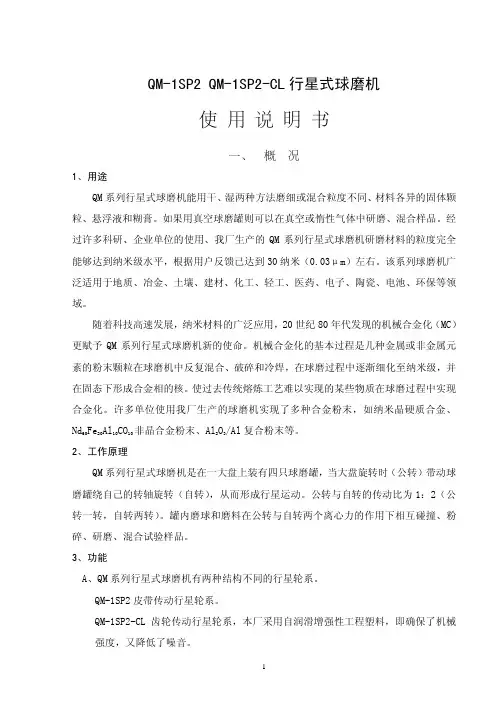

QMSP球磨机说明书

Q M-3S P2行星式球磨机使用说明书一、概况 1、用途 QM系列行星式球磨机能用干、湿两种方法磨细或混合粒度不同、材料各异的固体颗粒、悬浮液和糊膏。如果用真空球磨罐则可以在真空或惰性气体中研磨、混合样品。经过许多科研、企业单位的使用、我厂生产的QM系列行星式球磨机研磨材料的粒度完全能够达到纳米级水平，根据用户反馈已达到30纳米（μm）左右。该系列球磨机广泛适用于地质、冶金、土壤、建材、化工、轻工、医药、电子、陶瓷、电池、环保等领域。随着科技高速发展，纳米材料的广泛应用，20世纪80年代发现的机械合金化（MC）更赋予QM系列行星式球磨机新的使命。机械合金化的基本过程是几种金属或非金属元素的粉末颗粒在球磨机中反复混合、破碎和冷焊，在球磨过程中逐渐细化至纳米级，并在固态下形成合金相的核。使过去传统熔炼工艺难以实现的某些物质在球磨过程中实现合金化。许多单位使用我厂生产的球磨机实现了多种合金粉末，如纳米晶硬质合金、Nd 60Fe 20 Al 10 CO 10 非晶合金粉末、Al 2O 3 /Al复合粉末等。 2、工作原理 QM系列行星式球磨机是在一大盘上装有四只球磨罐，当大盘旋转时（公转）带动球磨罐绕自己的转轴旋转（自转），从而形成行星运动。公转与自转的传动比为1:2（公转一转，自转两转）。罐内磨球和磨料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试验样品。 3、特点 A、QM-3SP2齿轮传动行星轮系，本厂采用自润滑增强性工程塑料制造，即确保了机械强度，又降低了噪音。 B、间隔运行功能：为了防止球磨产生过热而影响材料的性能和品质，本机可按“运行 —停机—再运行”的循环模式自动控制各状态的时间。 4、技术参数型号：QM-3SP2

水泥磨技术参数

【水泥磨技术参数】

4.213水泥磨的钢球级配

３．０ｍ×１３ｍ高细水泥磨提高水泥颗粒级配的效果2007-12-29 作者:

作者：王贵生贵阳市麟山水泥厂ＳＡ水泥厂３．０ｍ×１３ｍ开流高细磨生产水泥，产量４５～４８ｔ／ｈ，比表面积＞３６０ｍ２／ｋｇ，３～３２μｍ水泥颗粒含量６３％～６５％，混合材掺量达到４０％～４５％，其中工业废渣掺量＞３５％，创造了较好的经济效益和社会效益。１磨机工艺技术参数（表１）主电机：ＹＲ１４００－８／（１４００ｋＷ／１０ｋＶ）减速机：ＪＤ×９００输送设备：进料提升机：ＮＥ１００×１２．６ｍ／１１ｋＷ／９０ｔ／ｈ出料提升机：ＮＥ１００×２１．６ｍ／１１ｋＷ／９０ｔ／ｈ成品提升机：ＮＥ１００×３２．６ｍ／２２ｋＷ／９０ｔ／ｈ成品链式输送机：ＦＵ３１５×２６ｍ／１１ｋＷ／８０ｔ／ｈＭＢ３０１３０高细磨共分四仓，一、二仓中间为内选粉筛，双层隔仓板结构，物料经一仓破碎冲击作用，进入二仓，在二、三仓设有筛分双层隔仓板装置，筛板篦缝孔径在５ｍｍ；三、四仓设有普通双层隔仓板，活化挡料环，磨尾出料装置与筛粉隔仓板相似；出料端采用组合式出料篦板，实现了料和球的分离。一仓、二仓装有阶梯衬板，三仓、四仓装有小波纹衬板。２磨机研磨体级配入磨熟料采用新型干法窑熟料，平均入磨粒度１５ｍｍ，根据入磨粒度确定平均球径：，由于没有预破碎，开路磨一仓平均球径要增大１～２ｍｍ，各仓填充率是一仓小于二仓，二仓大于三仓，三仓小于四仓，研磨体全部采用钢球级配。采用逐渐增大级配的方法，第一级小、第二级逐渐增大级配，一仓平均级配７１．１３ｍｍ，二仓球径４１．１６ｍｍ，三仓球径２９．３５ｍｍ，四仓球径１６．８

球磨机用减速器毕业设计

毕业设计（论文）报告题目球磨机用减速器设计院系中德机电学院专业机电一体化技术班级机电0801 . 姓名XXX . 学号XXXXXXXX 指导教师XXX .

2011年1月论文摘要简单地阐述大学生进行机械设计的目的和意义，分析了减速装置的工作原理，具体并科学地设计齿轮传动、轴等零部件。通过这一次设计可以初步掌握一般简单机械的一套完整的设计及方法，构成减速器的通用零部件。全方位的运用所学过知识。如：机械制图、电机拖动、金属材料工艺学公差等以学过的理论知识。在设计中进一步培养工程设计的独立能力，树立正确的设计思想,掌握常用的机械零件，机械传动装置和简单机械设计的方法和步骤，综合地考虑使用经济工艺等方面的要求，确定合理的设计方案。关键词：减速装置单级齿轮传动轴强度 Paper abstract Simply elaborated college in mechanical design of purpose and meaning，and analyzed the deceleration device's working principle，Specific and scientific design of gear transmission and shafts components . By this time’s design we can grasp the simple generally machine's set of complete designs and method initially , constituting reduction gear's general spare part. The omni-directional utilization has studied the knowledge. Like, Mechanical drawing, Electrical machinery dragging, Metallic material technology common difference and so on by has studied the theoretical knowledge. In this design further raised engineering design independent ability, set up correct design concept , grasps the commonly used machine parts，mechanical drive and Simple machine design method and step, considers aspect the comprehensive and so on use economical craft requests，determinate reasonable design proposal. Key word: Decelerating device Single stage Gear drive Axis Intensity 球磨机用减速器设计 1．概述本次毕业设计的是球磨机用减速器，目前国内外的动力齿轮传动正沿着小型化、高速化、标准化、低震动、低噪音的方向发展，而球磨机用减速器用于细磨作业，但也常被用于粗磨作业。球磨机在各工业部门中都有广泛应用，主要可用于选矿工业、冶金、化工、建材等工业，耐火、电力、水泥等工业部门。众所周知，一台机器通常由三个基本部分组成:即动力机、减速机装置和工作机构。此外，根据机器工作需要，可能还有控制系统和润滑、照明等辅助系统。机械减速机装置是指将动力机产生的机械能以机械的方式传送到工作机构上去的中间装置。机械减速器装置能分别起以下作用:

MQY3660球磨机使用说明书

前言尊敬的用户，您好！欢迎您选择和使用北方重工生产的《MQY3660溢流型球磨机》产品，感谢您对我们公司的大力支持和信任。本说明书包括：产品用途、技术性能参数、结构特点、系统说明、安装使用、检修和维护等内容。

目录一、产品综述 (3) 二、产品规格与技术参数 (3) 三、产品主要结构概述 (4) 四、产品系统说明 (7) 五、运输与储存 (9) 六、安装与调试 (9) 七、安装与调试 (18) 八、维修与保养 (22)

一、产品综述 1.产品的性能及用途本磨机主要用于湿法研磨矿石。 2.所依据产品的标准本磨机各项性能指标符合JB/T1406—2002《球磨机和棒磨机》。 3.产品适用的工作条件和工作环境 3.1安装环境：室内 3.2环境温度：-25～+40℃ 3.3海拔高度：小于1000m 3.4工作制度：连续二、产品规格与技术参数设备规格：Φ3600×6000mm 筒体内径：3600mm 筒体有效长度：6000mm 充填率：40% 筒体有效容积：55m3 钢球最大装载量：102t 磨机工作转速：17.3r/min 主电机型号：TM1250-40 功率：1250kW

电压：10000V 转速：150r/min 设备旋向：右旋：由出料端向进料端看，筒体为顺时针旋转。左旋：由出料端向进料端看，筒体为逆时针旋转。三、产品主要结构概述 1．结构组成本机主要由进料部、轴承部、筒体部、传动部（大小齿轮装置）、出料部、出料筛、基础部、主电机、空气离合器、慢速传动装置、起重装置、高低压润滑油站、喷射润滑装置及电控等部分组成。 2．工作原理本机为溢流型球磨机，物料和一定量的水通过给料部经进料部中心处进入筒体内部，电动机经空气离合器、大小齿轮装置带动装有介质（钢球）的筒体旋转，物料受到球的撞击以及处于球之间和球与筒体衬板之间的研磨，充分暴露出新鲜表面，得到充分混合，最后经出料筛的排料孔排出磨机，完成粉磨过程。 3．筒体部筒体部是磨机的主要部件，它与进料部、出料部和出料筛部共同组成为回转部，筒体内壁装有锰钢，端盖内表面也均装有锰钢衬板，物料在钢球和锰钢衬板之间被破碎和粉磨，后经筒体出料端的出料筛排出磨机。

复合式破碎机简介和技术参数

复合式破碎机简介和技术参数来源：洗石机https://www.360docs.net/doc/2e5612103.html, 复合式破碎机简介：方大复合式破碎机合用于建材、矿业、冶金、化工产业破碎石灰石、熟料、煤及其它矿石，其抗压强度不超过140兆帕湿度不大于15%。本产品广泛应用于各种矿石、水泥、耐火材料、铝矾土熟料、金刚砂、玻璃原料等高硬、特硬物料的中、细碎领域。在机制建筑砂、石料以及各种冶金矿渣的破碎中更是得到普遍使用，与其它类型的破碎机相比产量功效高。复合式破碎机(复合破)破碎比度较大，最大破碎比可达到出料粒度可以任意调节，不受板锤、衬板磨损的影响；无筛条设置，破碎水分含量高、含泥量大的物料时不易堵塞；采用弹性调节机构，进入不可破碎物可自动排出，不会造成设备损坏；轴承水平布置，寿命长，可以破碎温度高的物料（如水泥熟料）；本机转子体结构独特，破碎物料时，转子体几乎不磨损；后腔体设置有丝杆或液压开启机构，不用起主设备，即可轻松更换易损件。复合式破碎机工作原理：物料由机器上部垂直落入高速旋转的复合破碎机叶轮内，在高速离心力的作用下，与另一部门以伞状形式分流在叶轮周围的物料产生高速撞击与破碎摧毁，物料在互相撞击后，又会在叶轮和机壳之间以物料形成涡流多次的互相撞击、摩擦而破碎摧毁，从下部纵贯排出，形成闭路多次轮回，由筛分设备控制达到所要求的成品粒度。复合式破碎机用途/特点：（1）方大破碎机结构简朴公道、运行本钱低。利用石打石原理，磨损小。（2）破碎率高、节能。（3）具有细碎、粗磨功能。（4）受物料水分含量影响小、含水份可达8%左右。（5）破碎机适合破碎中硬、特硬物料。（6）更工作噪声低于75分贝（db级），粉尘污染少。（7）产品成立方体，堆积密度大，铁污染极小。（8）破碎机叶轮自衬磨损小、维修利便。复合式破碎机技术参数：型号给料粒度 mm 出料粒度 mm 生产能力 t/h 主转轴速r/min 电机功率kw 外形尺寸 PFL-800 <100 <3-560-90% 10-20 934 22 2100×1200×1700

球磨机的原理应用以及设计构造1

2.球磨机的设计 2.1球磨机特点一.球磨机的组成球磨机大致可分为立式和卧式两种。立式搅拌球磨机，由于采用新式设计，与滚筒式球磨机相比，具有自己独特的优点。它是通过电机驱动立式减速度，通过联轴节带动内转子研磨装置旋转，使介质球、磨料、水混合液悬浮研磨。设备运行过程中，桶体固定不动，仅仅搅拌器发挥强有力的作用，故可在不停机的情况下进行抽样检验和添加磨料。球磨机底部的过滤系统能够检验磨粒是否符合规格，以便于大颗粒的再次研磨，以达到研磨和分散的需要。球磨机可分为搅拌设备和磨球两大部分。二.球磨机的搅拌设备搅拌可以使用两种或多种不同的物质在彼此之中互相分散，从而达到均匀混合；也可以加速传热和传质过程。搅拌操作的例子颇为常见，例如在化验室里制备某种盐类的水溶液时，为了加速溶解，常常用玻璃棒将烧杯中的液体进行搅拌。又如为了制备某种悬浮液，就要用玻璃棒不断的搅动容器中的液体，使固体颗粒不致沉下，而保持它在液体中的悬浮状态。在工业生产中，搅拌操作是从化学工业开始的，围绕食品、纤维、造纸、石油、水处理等，作为工业过程的一部分而被广泛应用[12]。在工业生产中，大多数的搅拌操作均系机械搅拌，搅拌设备主要由搅拌装置、轴封、和搅拌罐三大部分组成。其中，搅拌设备分为：传动装置、搅拌器、搅拌轴；搅拌罐又分为：罐体和附件两种。（一）搅拌设备在工业生产中的应用搅拌设备在工业生产中的应用范围很广，尤其是化学工业中，很多的化学生产都或多或少的应用着搅拌操作。化学工艺过程的种种化学变化，是以参加反应物质的充分混合为前提的，对于加热，冷却和液体萃取以及气体吸收等物理变化过程，也往往要采用搅拌操作才能得到好的效果。搅拌设备在许多场合是作为反应釜来应用的[12]。搅拌设备的应用范围之所以这样广泛，还因搅拌设备操作条件（如浓度、温度、停留时间等）的可控范围较广，又能适应多样化的生产。

球磨机参数选择和计算

球磨机参数选择和计算一、球磨机生产能力的计算球磨机的生产能力由要求粉磨的物料量而确定，在设计选型时要有一定的富余能力。影响球磨机生产能力的因素很多，除了物料的性质（粒度、硬度、密度、温度和湿度）、欲磨细程度（产品粒度）、加料均匀程度和磨机内研磨体装载程度外，还与磨机结构形式（磨机筒体长度与直径比、仓数、隔仓板和衬板的形状）等有关。因此，从理论上确定磨机的生产能力是比较困难的，通常用实验法与对比法来确定磨机的生产能力。磨机粉磨的生产能力一般按新生成的小于0.074mm（—200目）级别的粉矿量进行计算。式中 V ———磨机有效容积，m3； G2———产品中小于 0.074mm 的物料占总物料的百分数，%； G1———给矿中小于 0.074mm 的物料占总物料的百分数，%； q,m———按新生成级别（0.074mm）试算的单位生产能力，t/(3m·h)。 q,m值由试验确定，或采用矿石物性相似、设备及工作条件相同的生产中的标定值。当无试验数据与生产标定值时，可用式（1-3）计算：式中 q m———磨机在生产或实验时，按新生成-0.074mm级别计算的实际生产能力，t/（m3·h）；式中 D i1———需要计算选磨机直径，m； D i1———标准磨机直径，m； K,4———磨机给料粒度和产品粒度系数， G3 G4———分别为新设计的和参数已有的或实验磨机（给矿粒度或产品粒度按新生成 -0.074mm级别计算）的生产能力见表1-6。上式G1和G2值在计算中应按实际资料计算，若无实际资料，可按表1-7和表1-8选定。表 1-4 矿石磨碎难易系数 K,1 矿石硬度难易度系数K,1矿石硬度难易度系数K,1 普氏系数硬度等级普氏系数硬度等级＜2很软 1.4-2.08-10硬0.75-0.85 2-4软 1.25-1.5＞10很硬0.5-0.7

水泥磨机专业试题汇总

水泥磨机专业试题汇总 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】

水泥磨机专业试题汇总一、填空题 1、水泥磨机稀油站PLC在、和等情况下会发出稀油站故障信号。 2、产品细度的表示方法分三种，主要是、和。 3、出磨水泥温度不宜超过，温度过高，石膏发生脱水，使水泥发生现象，水泥入库前温度应低于，否则水泥会发生现象。 4、磨机粉磨仓堵塞，磨机排风机进口负压。 5、磨机的传动形式可分为、、。 6、磨机的最大球径是根据决定的。 7、袋收尘器按清灰装置的工作原理及结构特点分为式和式两类。 8、DCS的中文含义是，其结构主要是由、、组成。 9、磨内研磨体对物料的作用有作用和作用二种。 10、隔仓板的篦孔小端为，大端为。 11、比表面积单位为。 12、在回粉、提升机功率、喂料量、和磨机通风几个参数中，对磨内音压影响较大。 13、出磨水泥温度偏低，在正常情况下，提高出磨水泥温度的调节方法为主排风机风门开度，选粉转速，喂料量。 14、磨尾吐渣口排出的料渣中细灰量增加应判断为，如料渣中有较大的钢球，应判断为。 15、风机挡板三对应内室有、、的对应 16、中控操作记录必须在正点后分钟内填写，严禁几小时或交接班时一次完成记录，记录数据要、、、。 17、研磨体在磨内的三种运动状态为、、。 18、磨机饱磨的征兆主要表现为磨音，出磨斗提电流，磨尾负压，主电机电流。 19、斗式提升机的喂料方式有掏取式和，斗式提升机的卸料方式有三种形式：重力式、离心式和。

20、水泥磨机I仓衬板是主要作用是；II仓衬板是主要作用是。 21、硅酸盐水泥熟料的矿物组成主要为四种即C3S、C2S、、，熟料的化学成分主要有CaO、SiO2、、四种氧化物。 22、胶凝材料分为水硬性和。 23、辊压机开停机操作应遵循，原则。 24、磨机衬板作用是保护筒体和。研磨体的三种运动状态中对物料粉磨效果最好。 25、出磨水泥产生假凝现象一般来说由于过高造成的。 26、把粉状物料按颗粒大小或种类进行选粉的操作过程称为。 27、水泥中四种矿物C3S、C2S、C3A、C4AF中水化速度最快的为。 28、目前最着名的三种粉碎理论：雷廷格的原理、克尔皮切夫和基克的原理和邦德的原理。 29、水泥中掺入石膏主要起目的，水泥中SO3含量不得超过。 30、普通硅酸盐水泥的安定性用法检验，必须合格。 31、假凝是指水泥用水调和几分钟后发生的一种不正常的现象。 32、水泥磨机主轴承一般由、、及润滑系统组成。 33、轴和孔之间的配合可分为三类，即、、。 34、斗式提升机为了防止运动时由于偶然原因产生链条料斗向运动方向的反向坠落造成事故，故在传动器装置上安装。 35、磨机风速过大，物料流速，产品细度。 36、选粉机效率是指与之比。 37、水泥磨在操作过程中，比表突然上升是主要原因或。。 39、影响水泥安定性的因素主要有、、。 40、隔仓板的作用、、。 41、对于双仓管磨，水泥磨Ⅰ仓采用衬板，目的；有时为避免在Ⅱ仓尾部或头部出现物料堆积，可以在此处1-2排采用了衬板。 42、皮带机常用的现场保护有、、。 43、磨机运转前应慢转度以上，使滑履瓦间形成油膜，慢转后，检查辅传是否完全脱开，确认开关是否到位，磨机停磨后，每次应慢转度。

球磨机的说明书

球磨机使用说明书一、机器用途、机构及原理球磨机被广泛的用于选矿厂、耐火材料厂、水泥厂、玻璃厂等工业部门中供细磨中等硬度物料之用。湿式是将物料渗水进行湿磨，干式则不允许渗水而进行干磨。机器的结构和工作原理球磨机主要是由给料部、进料部、筒体部和出料部等工作部分以及轴承部、传动部、减速机、联轴器等传动部件组成的。筒体是用钢板焊成、两端用螺栓分别与进、出料中空轴相连接，并水平的支承在两个主轴承上，在进、出料中空轴颈内部又装有可换的衬套并把它用作进出料的通路，筒体内壁装有高锰钢衬板及白口铁衬板，筒内装有一定数量的研磨介质（球或棒）及待磨物料。当筒体以选得的正确速度绕水平轴旋转时，由于离心力的作用，使混合物的质点在筒体内上升到一定的高度，然后自筒体内壁断离而沿抛物线的轨迹下落，物料的磨细，一方面是由于落到物料上沉重的介

质（球或棒）的撞击作用而破碎，另一方面物料是在介质与介质间和介质与筒体内壁间压碎及物料在筒体内滚动而磨碎。连续工作的磨机，被磨物料从磨机进料端不断的连续给入，磨细的产品借助边疆给入物料的催力，水力（湿法生产）或风力（干法生产）以及提升格子板的提取作用从磨机另一端排出机外。机器的技术参数（点击查看）二、安装说明（一）安装基础说明1、球磨机必须安装在已经干燥的坚固的钢筋混凝土基础之上。 2、基础不许有显著的倾斜与下沉，如有少许下沉亦应是均衡的和水平的，否则不能进行安装。 3、球磨机的基础与地平面应有足够的高度，以供更换衬板及研磨介质之用。 4、基础的设计可参考本厂的地基部图进行，但不可将该图直接用作基础施工工作图。（二）安装前的准备工作 1、在安装前必须将所有的零件和部件的加工工作表面上的防锈油防护物及

球磨机支撑装置汇总

球磨机支撑装置（二）支承装置磨机的支承装置要承受整个回转部分、研磨体和物料在运动过程中或静止状态时的载荷。磨机的轴承是决定安全生产、维护简便和节省能量的主要部分之一。磨机支承装置的工作特点：一是所承受的载荷重，并且具有一定的振动；二是中空轴的转速低，一般中空轴的线速度在1m/s左右；三是磨机的工作环境恶劣，灰尘大。因此，在设计磨机支承装置时，不但要考虑到磨机能够连续运转，设法降低中空轴与球面瓦之间由于摩擦而产生的功耗，还要防止灰尘进入其中。磨机的支承装置可分为下述形式：主轴承支承、滑履支承和托轮交承。一般磨机主轴承支承有滚动轴承和滑动轴承两种。滚动轴承应用于小型磨机上是可以的，而大型磨机不采用滚动轴承的原因是其单件加工费用高，与轴承配合部分加工精度要求也高，滚动轴承的安装维修较困难，并且滚动轴承的使用寿命有限，且要求有过滤和冷却用的循环供油系统。因此，一般较大磨机不采用这种轴承而采用滑动轴承。磨机的滑动轴承，按其结构形式，可分为带中空轴颈的主轴承和滑履轴承两种。（1）主轴承磨机主轴承承担整个磨机回转部分的重量。一般由轴瓦、轴承底座、轴承盖、润滑及冷却系统组成。
