高速钢工具
高速钢是加入了钨(W)、钼(Mo)、铬(Cr)、钒(V)等合金元素的高合金工具钢。按重量计，钨和钼占10—20％，铬约占4％，钒占1％以上，它们都是强烈的碳化物形成元素，在熔炼与热处理过程中与碳形成了高硬度的碳化物，从而提高了钢的耐磨性。另外，高速铜采用了接近熔点的淬火温度，得到细晶粒的合金化的马氏体组织，它在低温回火(约560℃)时又使合金碳化物析出，从而进一步提高了硬度与耐磨性。在高速钢中，钼和钨的作用基本相同，1％的钼可代替2％的钨。钼并能减少钢中碳化物的不均匀性，细化碳化物晶粒，提高韧性。
另外，在某些高速钢中，为了提高高温硬度，添加钴、铝、硅、铌等元素；为了提高耐磨性，可适当增加含钒量。但是，随着含钒量的增加，可磨削性变差，因此钒的含量不宜超过3％。表2—1、2—2分别列出了主要高速钢的成分和性能。从表中可见，高速钢在600℃时，仍能保持切削加工所要求的硬度，切削中碳钢时，切削速度可0.5m／s(30m／min)左右。
高速钢的强度、韧性和工艺性能均较好，能进行锻造，磨出的切削刃比较锋利，熔炼质量稳定，使用比较可靠。各种刀具都可用高速钢制造；尤其是形状复杂的刀具和小型刀
具，均大量使用着高速钢。目前，高速钢占刀具材料总使用量的60％以上。
按基本化学成分，高速钢可分为钨系、钨钼系和钼钨系。按切削性能分，则有普通高速钢和高性能高速钢。按制造方法分，则有熔炼高速钢和粉末冶金高速钢。
通高速钢的特点是工艺性好，切削性能可满足一般工程材料的常规加工，常用品种有：

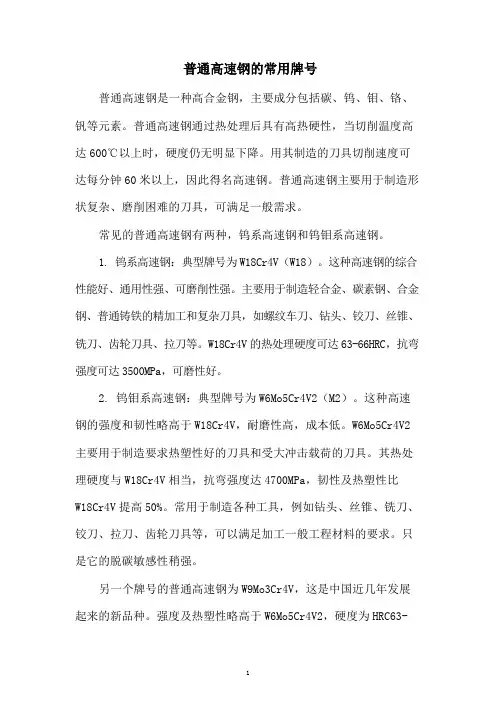

1．W18Cr4V
属钨系高速钢。它的历史悠久，至今尚在普遍使用。其综合机械（力学）性能和可磨削性好，可用以制造包括复杂刀具在内的各类刀具．
2．W6Mo5Cr4V2
属钨铝系高速钢；其碳化物分布的均匀性、韧性和高温塑性均超过W18Cr4V，但是，可磨性比W18Cr4V略差，切削性能则大致相同。国外由于资源关系，已淘汰所谓传谓传统高速钢W18Cr4V而以W6Mo5Cr4V2代替。这一钢种目前我国主要用于热轧刀具（如麻花钻），也可用于制作大尺寸刀具。
3．W14Cr4VMn-RE
这种高速钢有较大的塑性，可作热轧刀具用。此钢种中含钨量较W18Cr4V少，而含有少量的锰及稀土元素RE ，其切削性能相当于W18Cr4V。
4．W9Mo3Cr4V
是近年我国研制出的一种钨钢系高速钢，其性能接近于W6Mo5Cr4V2。
二、高性能高速钢
调整普通高速钢的基本化学成分和添加其他合金元素，使其机械(力学)性能和切削性能有显著提高，这就是高性能高速钢。高性能高速钢的常温硬度可达HRC67-70，高温硬度也相应提高，可用于高强度钢、高温合金、钛合金等难加工材料的切削加工，并可提高刀具使用寿命。高性能高速钢主要有以下几种：
1．钴高速钢
典型钢种是AISI的M42，它的特点是综合性能好，硬度高(接近HRC70)，高温硬度在同类钢中居于前列(见表
2—2)，可磨削性也好。表2—3为其磨削比的参考数据[62]，从表中可知，M42的磨削比接近普通高速钢W6Mo5Cr4V2。
用M42制作的刀具用于加工高温合金、不锈钢等效果很好。然而，这一钢种含有较多的钴元素，价格较贵。针对国内资源情况，我国应发展低钴或无钴的高性能高速钢。
2．低钴高速钢
低钴高速钢(W12Mo3Cr4V3Co5Si)是用减少钴增加
硅的办法以获得高性能。其耐磨性比M42好，但韧性比M42差。缺点是仍然含有—定的钴，而且由于增加了含钮量，使可磨性变差，因而不宜用于制造复杂刀具。
3，铝高速钢
铝高速例（W6Mo5Cr4V2Al）是我国独创的无钴高速钢，它在W6Mo5Cr4V2的基础上加铝增碳，其高温硬度在600℃时约为HV602，抗弯强度为3.50-3.80GPa(350—380kgf ／mm2)，冲击韧性为0.20MJ／m2(2.0kgf·m/cm2)，均与M42相当，抗弯强度及冲击韧性则高于W12Mo3Cr4V3Co5Si钢。缺点是可磨削性略低于M42。此钢种不含钴，性能好，生产成本较低。其缺点是热处理温度较难控制，钢材成材率较低。
此外，我国研制的无钴高速钢还有加铝强化5F6钢和加铝、铝、铌强化的B201钢等，性能达到钴高速钢的水平，但也存在着含钒多而可磨性差的问题。它仍在生产中用得不多。
近年来，我国研制成功无钴和低钴的高性能高速钢W12Mo3Cr4V3N(V3N)和
W12Mo3Cr4VCo3N(Co3N),颇有应用前景。V3N价格较低，但可磨性稍差。
三、粉末冶金高速钢
高速钢的制造质量受多方面因素的影响，其中对性能影响较大而又难以改善的因素，是对碳化物分布的均匀性及其粒度粗细的控制。熔炼高速钢中碳化物偏析比较严重。
完全消除碳化物偏析的方法是粉末冶金法。其基本原理是将高频感应炉熔炼的钢液用高压惰性气体(如氩气)雾化成粉末，再经过热压(同时进行烧结)制成刀坯，或制成钢坯再经轧制或锻造成材。
粉末高速钢与熔炼高速钢相比，有很多优点：如韧性与硬度较高，可磨削性能显著改善(例如含钒5％的粉末冶金高速钢的可磨削性相当于含钒2％的普通高速钢)，材质均匀，热处理变形小，质量稳定可靠，故刀具使用寿命较长。粉末冶金高速钢可以切削各种难加工材料，特别适合于制造各种精密刀具和形状复杂的刀具。
高速钢刀具可以用盐浴软氮化、气体软氮化、辉光离子化及离子氮注入等方法进行表面处理，形成高硬、耐磨的薄层(0.02—0.1mm)；也可以采用物理气相沉积(PVD)等方法在高速钢刀具表面涂覆一层(约10μm)TiN或TiC等材料。经过表面处理或涂层后，刀具的耐磨性和使用寿命可以得到显著提高。近年，TiN涂层高速钢刀具发展较快，应用较广。高速钢钻头、丝锥、铣刀及齿轮刀具，经涂层后，其耐用度常可提高3—5倍以上。附录l列出了世界各国主要高速钢牌号对照表。
粉末高速工具钢
粉末高速工具钢 杨秋 （(辽宁工程技术大学材料科学与工程学院阜新123000） 摘要:粉末高速钢是通过特殊方法把高速钢微细粉末成形并烧结而制成的高速钢材产品，简称PM HSS。粉末高速钢具有碳化物颗粒细小、夹杂物含量少、分布均匀等的显微组织特点，使高速钢的抗弯强度、硬度和切削性能得到了显著提高。 关键词:综述；粉末高速钢；研究趋势；进展 1 PM HSS钢种开发 2．1第一代PM HSs 上世纪70年代工业化生产的PM Hss由美国Crucible厂和瑞典Stora厂(现属法国Erasteel公司)相继投产，此为第一代的PM粉末高速工具钢HSS。第一代PM HSS生产者使用1-2 t的中间钢包，其钢材夹杂物含量相当电弧炉+U'钢包精炼钢的水平，但是第一代PMHSS的抗弯强度较普通熔炼高速钢提高了约1倍。 2．2第二代PM HSS 继第一代PM HSS之后，各生产厂对设备和生产工艺进行了改进和更新，谓ESH技术就是带有电渣加热和吹Ar设备的中间钢包系统，2个石墨电极浸入碱性电渣内。电流通过钢水表面的活性渣产生热量，可保证3 h内高速钢钢水雾化过程中温度稳定，又可使钢水脱硫、脱氧。同时自钢包底吹Ar搅拌，使中间钢包钢水温度均匀化，又促进钢水净化反应。采用ESH方法生产的PM HSS称为第二代PMHSS，其产品商标也改为ASP2000系列(如ASP 2030，以前第一代称ASP 30)，它比第一代的PM HSS钢材更为纯净，非金属夹杂物含量可减少90％，淬回火后的钢材韧性可提高20％。钢材的质量和性能对化学成分的波动非常敏感，通常要求成分的波动范围愈小愈好。第二代钢较第一代钢达到了更高的技术水平，成分波动范围比第一代缩小近50％。此外，第二代PMHSS ASP 2000系列钢材的纵向与横向抗弯强度相差较小约为22％-32％，而普通熔炼HSS(M2、M42)的相应值达200％以上，并随钢材直径而变化，直径愈大，纵向和横向抗弯强度相差值也愈大。这一点正是大尺寸、高应力刀具使用PM HSS的理由之一。 2.3第三代PM HSS
(新)中国工具钢牌号及化学成分
第一章 中国工具钢和硬质合金牌号及化学成分 第一节 碳素工具钢 （1）中国GB 标准碳素工具钢的钢号与化学成分[GB/T1298-1986]（表6-1-1） 表6-1-1 碳素工具钢的钢号与化学成分（质量分数）（%） 钢号 C Si Mn P ≤ S ≤ T7 T8 T8Mn T9 T10 T11 T12 T13 0.65-0.74 0.75-0.84 0.80-0.90 0.85-0.94 0.95-1.04 1.05-1.14 1.15-1.24 1.25-1.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.40 ≤0.40 0.40-0.60 ≤0.40 ≤0.40 ≤0.40 ≤0.40 ≤0.40 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.030 0.030 0.030 0.030 0.030 0.030 0.030 0.030 注：1.高级优质钢（带“A ”的钢号）磷、硫含量（质量分数）：P ≤0.030%；S ≤0.030%。 2.钢中残余元素含量（质量分数）：Cr ≤0.25%，Ni ≤0.20%，Cu ≤0.30%。 3.用作铅浴钢丝的残余元素含量（质量分数）：Cr ≤0.10%，Ni ≤0.12%，Cu ≤0.20%，Cr+Ni+Cu ≤0.40%。 4.要求检验钢的淬透性时，允许添加少量合金元素。 （2）中国GB 标准碳素工具钢的交货硬度与淬火硬度（表6-1-2和表6-1-3） 表6-1-2 碳素工具钢的交货硬度与淬火硬度 钢号 交货状态 试样淬火 硬度HBS 压痕直径/mm 淬火温度/℃ 冷却介质 硬度＞HRC T7 ≤187 ≥4.4 800-820 水 62 T8 ≤187 ≥4.4 780-800 水 62 T8Mn ≤187 ≥4.4 780-800 水 62 T9 ≤192 ≥4.35 760-780 水 62 T10 ≤192 ≥4.3 760-780 水 62 T11 ≤207 ≥4.2 760-780 水 62 T12 ≤207 ≥4.2 760-780 水 62 T13 ≤217 ≥4.1 760-780 水 62 注：表中硬度值及淬火工艺摘自GB/T1298-86。 表6-1-3 碳素工具钢热轧钢板的交货状态与硬度
高速工具钢国家标准的变化_王开远
高速工具钢国家标准的变化 王开远 辽宁五一八内燃机配件公司 高速工具钢是高碳合金钢,主要合金元素有钨、铬、钼、钴、铝等,属于莱氏体型钢种。组织中含有的大量碳化物使高速工具钢具有高红硬性、硬度和耐磨性。自1900年问世以来,高速钢一直是以制造金属切削刀具著称。随着科学技术飞速发展,高速钢的应用范围不断扩大。从60年代开始,日本以汽车、自行车工业为中心,试用高速钢做模具取得成功,现在生产的高速钢约有15%用于制造模具。因此,目前高速工具钢不仅用于制造高效率切削刀具,如铣刀、铰刀、拉刀、插齿刀及钻头等,而且被用于制造各种模具。主要是用来制造冷挤压模具及冷墩压模具等冷作模具,特别是钨钼系高速钢比钨系高速钢韧性更加优越,更适合作为模具钢使用。其中,钨系W18Cr4V钢和钨钼系W6Mo5Cr4V2两个牌号是我国目前使用最广泛的高速钢。新修订发布的GB/ T9943-2008 高速工具钢 是GB/T9943-1988 高速工具钢棒技术条件 的代替版本,其所规定的钢材外形尺寸及允许偏差、技术要求等适用于截面尺寸不大于250mm的热轧、锻制、冷拉等高速钢棒、盘条及银亮钢棒等。与1988年旧版标准相比,主要有以下几点变化: (1)标准适用范围扩大 1988年版标准只适用于高速钢棒材,而2008年新版标准,不仅适用于圆钢、方钢、扁钢、六角钢等棒材,还适用于盘条。标准所适用的钢材截面尺寸也由原来的不大于120mm修改为不大于250mm。因此,新标准的适用范围,不论是在所适用的钢种上还是所适用的钢材截面尺寸上都比旧标准大。 (2)修改了标准名称 由于本标准的适用范围发生变化,因此标准名称由 高速工具钢棒技术条件 修改为 高速工具钢 ,名称更加精练。 (3)增加了订货内容要求 高速工具钢的订货内容包括:标准编号、产品名称、牌号、截面形状、尺寸与外形、重量或数量、交货状态、特殊要求等。 (4)增加了对高速钢的分类 以前,高速钢的分类没有统一标准,比较混乱。为规范钢材的分类,便于对不同类别高速钢的管理,新增了钢材分类一章。高速工具钢按化学成分,分为钨系高速工具钢和钨钼系高速工具钢两种基本系列。新标准给出的9个牌号中,W18Cr4V、W12Cr4V5Co5钢是钨系高速工具钢,其余牌号全部为钨钼系高速工具钢。典型牌号W18C r4V钢热处理硬度可达63-66HRC,抗弯强度可达3500MPa,耐磨性好。W6Mo5Cr4V2钢是钨钼系高速工具钢的典型牌号,也是目前国内使用比例较高的高速工具钢之一。按性能分类,可分为低合金高速工具钢、普通高速工具钢、高性能高速工具钢。高性能高速工具钢具有更好的硬度和热硬性,是通过改变高速钢化学成分、提高性能而发展起来的新品种,切削温度达650 时,硬度仍可保持在60HRC以上,耐用性是普通高速钢的1.5-3倍。 (5)尺寸、外形及允许偏差 新标准要求钢材的尺寸、外形及允许偏差应符合相应标准,并在合同中注明组别。需要指出的是,新标准不再单独给出剥皮钢的尺寸偏差。因为在GB/T3207-2008 银亮钢 标准中已包含了对剥皮钢尺寸、外形及允许偏差的规定。另外,由于GB/T911 -2004 热轧工具钢扁钢尺寸、外形、重量及允许偏差 及GB/T16761-1997 锻制工具钢扁钢尺寸、外形、重量及允许偏差 标准已分别与GB/T702-2008和GB/T908-2008合并,因此,热轧和锻制工具钢扁钢的尺寸、外形及允许偏差也分别按GB/T702和GB/T908执行。 (6)技术要求 牌号及化学成分 新标准共规定了19个牌号及其化学成分,并对应给出了每个牌号的统一数字代号。我国高速工具钢牌号与国际标准牌号的对照见表1。 与旧标准相比,删去了已经淘汰的W18Cr4VCo5及W18Cr4V2Co8两个牌号、增加了7个新牌号,并根据GB/T17616 1998 钢铁及合金牌号统一代号体系 增加了钢材统一数字代号,而与旧标准相同的12个牌号中,有8个牌号的化学成分发生了变化,如表2所示。增加的7个牌号及对应的化学成分见 收稿日期:2010年3月
常用刀具材料分类、特点及应用
常用刀具材料分类、特点及应用 刀具材料的切削性能直接影响着生产效率、工件的加工精度、已加工表面质量和加工成本等，所以正确选择刀具材料是设计和选用刀具的重要容之一。 1.刀具材料应具备的性能 金属切削时，刀具切削部分直接和工件及切屑相接触，承受着很大的切削压力和冲击，并受到工件及切屑的剧烈摩擦，产生很高的切削温度，即刀具切削部分是在高温、高压及剧烈摩擦的恶劣条件下工作的。因此，刀具切削部分材料应具备以下基本性能。 1.1 高的硬度和耐磨性 硬度是刀具材料应具备的基本特性。刀具要从工件上切下切屑，其硬度必须比工件材料的硬度大。 耐磨性是材料抵抗磨损的能力。一般来说，刀具材料的硬度越高，耐磨性就越好。组织中硬质点（碳化物、氮化物等）的硬度越高，数量越多，颗粒越小，分布越均匀，则耐磨性越高。但刀具材料的耐磨性实际上不仅取决于它的硬度，而且也和它的化学成分、强度、纤维组织及摩擦区的温度有关。 1.2 足够的强度和韧性 要使刀具在承受很大压力，以及在切削过程常要出现的冲击和振动的条件下工作，而不产生崩刃和折断，刀具材料就必须具有足够的强度和韧性。 1.3 高的耐热性 耐热性是衡量刀具材料切削性能的主要标志。它是指刀具材料在高温下保持硬度、耐磨性、强度和韧性的性能。 1.4 导热性好 刀具材料的导热性越好，切削热越容易从切削区散走，有利于降低切削温度。刀具材料的导热性用热导率表示。热导率大，表示导热性好，切削时产生的热量就容易传散出去，从而降低切削部分的温度，减轻刀具磨损。
1.5 具有良好的工艺性和经济性 既要求刀具材料本身的可切削性能、耐磨性能、热处理性能、焊接性能等要好，且又要资源丰富，价格低廉。 2.常用刀具材料分类、特点及应用 刀具材料可分为工具钢、高速钢、硬质合金、瓷和超硬材料等五大类。常用刀具材料的主要性能及用途见表2-1。
刀具分类
一、刀具分类 刀具材料的种类很多，常用的材料有工具钢、硬质合金、陶瓷和超硬材料四大类。 1、碳素工具钢 碳素工具钢是指碳的质量分数为0.65％～1.35％的优质高碳钢。用做刀具的牌号一般是T10A和T12A。常温硬度60～64HRC。当切削刃热至200～250℃时，其硬度和耐磨性就会迅速下降，从而丧失切削性能。碳素工具钢多用于制造低速手用工具，如锉刀、手用锯条等。 2、合金工具钢 为了改善碳素工具钢的性能，常在其中加入适量合金元素如锰、铬、钨、硅和钒等，从而形成了合金工具钢。常用牌号有9SiCr、GCrl5、CrWMn等。合金工具钢与碳素工具钢相比，其热处理后的硬度相近，而耐热性和耐磨性略高，热处理性也较好。但与高速钢相比，合金工具钢的切削速度和使用寿命又远不如高速钢，使其应用受到很大的限制。因此，合金工具钢一般仅用于取代碳素工具钢，作一些低速、手动刀具，如手用丝锥、手动铰刀、圆板牙、搓丝板等。 3、高速钢 高速钢是一种含钨、铝、铬、钒等合金元素较多的高合金工具钢。高速钢主要优点是具有高的硬度、强度和耐磨性，且耐热性和淬透性良好，其允许的切削速度是碳素工具钢和合金工具钢的两倍以上。高速钢刃磨后切削刃锋利，故又称之为“锋钢”和“白钢”。高速钢是一种综合性能好、应用范围较广的刀具材料，常用来制造结构复杂的刀具，如成形车刀、铣刀、钻头、铰刀。拉刀、齿轮刀具等。 高速钢按其用途和性能不同，可分普通高速钢和高性能高速钢；按其化学成分不同，又可分为钨系高速钢和钨钼系高速钢。 1) 普通高速钢是指加工一般金属材料用的高速钢。常用牌号有W18Cr4V和W6Mo5Cr4V2。 ① W18Cr4V属钨系高速钢，它具有性能稳定，刃磨及热处理工艺控制方便等优点，但因钨价较高，且使用寿命短故使用较少。 ② W6Mo5Cr4V2属钨钼系高速钢，它的碳化物分布均匀，抗弯强度，冲击韧度和高温塑性都比W18Cr4V好，但磨削工艺略差。因其使用寿命长、价格低，故被广泛使用。 2) 高性能高速钢是在普通高速钢中再加入一些合金元素，以进一步提高它的耐热性、耐磨性。其切削速度可达50～lOOm／min。主要用于不锈钢、耐热钢、高强度钢等难加工材料的切削加工。有高钒高速钢和超硬高速钢等。 ①高矾高速钢(W12Cr4V4Mo)由于钒、碳含量的增加提高了耐磨性，刀具寿命比普通高速钢提高2～4倍，但是随着钒含量的提高使其磨削性能变差。故使用较少。 ②超硬高速钢是为了加工一些难以加工的材料而发展起来的。其常温硬度。高温硬度、耐热性和耐磨性都比普通高速钢高，具有良好的综合性能，可以加工
中国冷作和热作工具钢市场现状及未来发展趋势
中国冷作和热作工具钢市场现状及未来发展趋势 恒州博智(QYResearch) 2020年
2019年中国冷作和热作工具钢市场规模达到了XX亿元，预计2026年可以达到XX亿元，未来几年年复合增长率(CAGR)为XX%。 本报告研究中国市场冷作和热作工具钢的生产、消费及进出口情况，重点关注在中国市场扮演重要角色的全球及本土冷作和热作工具钢生产商，呈现这些厂商在中国市场的冷作和热作工具钢销量、收入、价格、毛利率、市场份额等关键指标。本文也同时研究中国本土生产企业的冷作和热作工具钢产能、产量、产值及市场份额。此外，针对冷作和热作工具钢产品本身的细分增长情况，如不同冷作和热作工具钢产品类型、价格、产量、产值，不同领域冷作和热作工具钢的市场销量等，本文也做了深入分析。历史数据为2015至2019年，预测数据为2020年至2026年。 主要厂商包括： Voestalpine SCHMOLZ + BICKENBACH Sandvik Fushun Special Steel BaoSteel TG Nachi-Fujikoshi Qilu Special Steel Hitachi ERAMET
Daido Steel Sanyo Special Steel Baowu Nippon Koshuha Steel Crucible Industries ArcelorMittal GMH Gruppe Kind & Co. Universal Stainless Hudson Tool Steel Otai Special Steel 按照不同产品类型，包括如下几个类别：热作工具钢 冷作工具钢 按照不同应用，主要包括如下几个方面：汽车行业 造船行业 机械行业 建筑业 其他 国内重点关注如下几个地区: 华东地区
高速钢工具
高速钢是加入了钨(W)、钼(Mo)、铬(Cr)、钒(V)等合金元素的高合金工具钢。按重量计，钨和钼占10—20％，铬约占4％，钒占1％以上，它们都是强烈的碳化物形成元素，在熔炼与热处理过程中与碳形成了高硬度的碳化物，从而提高了钢的耐磨性。另外，高速铜采用了接近熔点的淬火温度，得到细晶粒的合金化的马氏体组织，它在低温回火(约560℃)时又使合金碳化物析出，从而进一步提高了硬度与耐磨性。在高速钢中，钼和钨的作用基本相同，1％的钼可代替2％的钨。钼并能减少钢中碳化物的不均匀性，细化碳化物晶粒，提高韧性。 另外，在某些高速钢中，为了提高高温硬度，添加钴、铝、硅、铌等元素；为了提高耐磨性，可适当增加含钒量。但是，随着含钒量的增加，可磨削性变差，因此钒的含量不宜超过3％。表2—1、2—2分别列出了主要高速钢的成分和性能。从表中可见，高速钢在600℃时，仍能保持切削加工所要求的硬度，切削中碳钢时，切削速度可0.5m／s(30m／min)左右。 高速钢的强度、韧性和工艺性能均较好，能进行锻造，磨出的切削刃比较锋利，熔炼质量稳定，使用比较可靠。各种刀具都可用高速钢制造；尤其是形状复杂的刀具和小型刀
具，均大量使用着高速钢。目前，高速钢占刀具材料总使用量的60％以上。 按基本化学成分，高速钢可分为钨系、钨钼系和钼钨系。按切削性能分，则有普通高速钢和高性能高速钢。按制造方法分，则有熔炼高速钢和粉末冶金高速钢。 通高速钢的特点是工艺性好，切削性能可满足一般工程材料的常规加工，常用品种有： 1．W18Cr4V 属钨系高速钢。它的历史悠久，至今尚在普遍使用。其综合机械（力学）性能和可磨削性好，可用以制造包括复杂刀具在内的各类刀具． 2．W6Mo5Cr4V2 属钨铝系高速钢；其碳化物分布的均匀性、韧性和高温塑性均超过W18Cr4V，但是，可磨性比W18Cr4V略差，切削性能则大致相同。国外由于资源关系，已淘汰所谓传谓传统高速钢W18Cr4V而以W6Mo5Cr4V2代替。这一钢种目前我国主要用于热轧刀具（如麻花钻），也可用于制作大尺寸刀具。 3．W14Cr4VMn-RE
解析W7Mo4Cr4V2Co5钢钨钼系含钴高速工具钢的淬火、 回火
解析W7Mo4Cr4V2Co5钢钨钼系含钴高速工具钢的淬火、回火 W7Mo4Cr4V2Co5钢钨钼系含钴高速工具钢淬火、回火硬度66～68HRC，抗弯强度2500～3000MPa，冲击吸收功A ku＞0.23～0.35J,600℃时的硬度54HRC。 退火规范退火温度730～840℃，退火硬度≤269HBS。 推荐淬火、回火规范淬火温度盐浴炉1180～1200℃、箱式炉1190～1210℃淬火剂为油，回火温度530～550℃，硬度≥66HRC。 W7Mo4Cr4V2Co5钢是钨钼系含钴高速工具钢，简写代号7-4-4-2-5，由于其含4.75%～5.75%（质量分数）的钴，从而提高了钢的高温硬度和红硬性，在较高的温度下切削时刀具不变形，而且耐磨性好。该钢的缺点是磨削性差。 为满足切削过程中，刀具线速度达80m/min，刀刃温度高达600℃，刀具硬度大于60HRC的要求，在高碳钢中加入大量W、Mo、Cr、V等合金元素而获得高速钢，W和Mn可提高钢的热硬性，在回火温度5800～600℃时，W、Mo析出并生成Mo2C和W2C，发生二次硬化现象，钢的硬度不仅不下降，反而升高。 供货状态及硬度退火态，硬度269HBS，冷拉态，硬度285HBS；冷拉后退火态，硬度277HBS。 标准GB 9943-88钢的主要化学成分（质量分数，%）C 1.05～1.15、Mn 0.20～0.60、P 0.030、S 0.030、Si 0.15～0.50、Cr 3.75～4.50、V 1.75～2.25、W 6.25～7.00、Mo 3.25～4.25、Co 4.75～5.75。
参考对应钢号我国GB标准钢号W7Mo4Cr4V2Co5、美国AISI/ASTM 标准钢号M41、美国UNS标准钢号T11341、国际标准化组织ISO标准钢号HS2-9-1-8、法国NF标准钢号HS7-4-2-5、德国DIN标准钢号S7-4-2-5、德国DIN标准材料编号1.3246、英国BS标准钢号M41。 典型应用举例 ①用于制造冷挤凹模和上、下冲头等。 ②用于制造切削最难切削材料的刀具和刃具，如制造切削高温合金、钛合金和超高强度钢等难切削材料的车刀、刨刀、铣刀等。
中国工具钢和硬质合金牌号及其化学成分
第一章中国工具钢和硬质合金牌号及化学成分 第一节碳素工具钢（1）中国GB标准碳素工具钢的钢号与化学成分[GB/T1298-1986]（表6-1-1） 表6-1-1碳素工具钢的钢号与化学成分（质量分数）（%） 钢号C Si Mn P≤S≤ T7 T8 T8Mn T9 T10 T11 T12 T13 0.65-0.74 0.75-0.84 0.80-0.90 0.85-0.94 0.95-1.04 1.05-1.14 1.15-1.24 1.25-1.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.40 ≤0.40 0.40-0.60 ≤0.40 ≤0.40 ≤0.40 ≤0.40 ≤0.40 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.030 0.030 0.030 0.030 0.030 0.030 0.030 0.030 注：1.高级优质钢（带“A”的钢号）磷、硫含量（质量分数）：P≤0.030%；S≤0.030%。 2.钢中残余元素含量（质量分数）：Cr≤0.25%，Ni≤0.20%，Cu≤0.30%。 3.用作铅浴钢丝的残余元素含量（质量分数）：Cr≤0.10%，Ni≤0.12%，Cu≤0.20%，Cr+Ni+Cu≤0.40%。 4.要求检验钢的淬透性时，允许添加少量合金元素。 （2）中国GB标准碳素工具钢的交货硬度与淬火硬度（表6-1-2和表6-1-3） 表6-1-2碳素工具钢的交货硬度与淬火硬度钢号 交货状态试样淬火 硬度HBS压痕直径/mm淬火温度/℃冷却介质硬度＞HRC T7≤187≥4.4800-820水62 T8≤187≥4.4780-800水62 T8Mn≤187≥4.4780-800水62 T9≤192≥4.35760-780水62
高速切削加工中刀具材料的选用
高速切削加工中刀具材料的选用 [摘要]简要地介绍了在高速切削加工中，根据不同的工艺及被加工零件的不同材料，选用刀具材料的问题。 关键词：高速切削刀具材料选用 1 引言 随着科技工业的飞速发展，切削加工技术的应用也越来越广泛，新型刀具材料也不断涌现，高速切削加工技术的应用也越来越广泛，高速切削加工设备在生产中的优势正在日益发挥，在切削过程中，刀具的切削部分是在较大的切削力、较高的切削温度和剧烈的摩擦条件下进行工作的。刀具材料对刀具耐用度、加工效率、加工质量和加工成本影响极大。因此，应当重视刀具材料的正确选择和合理使用。 2.1 刀具材料的基本要求 刀具在高温下进行切削工作，同时还要承受切削力、冲击和振动，因此刀具材料必须具备以下基本要求： 1、高硬度 刀具材料必须具有高于工件材料的硬度，常温硬度必须在HRC62以上，对于某些难以切削的材料，刀具硬度更高。 2、高的耐磨性 耐磨性表示抵抗磨损的能力，通常刀具材料的硬度越高、耐磨性就越好。
3、足够的强度和韧性 为了承受切削力、冲击和振动，刀具材料应该具有足够的强度 和韧性。一般用抗弯强度σ b b 和冲击韧性α k 来衡量。 4、高的耐热性 耐热性（又称红硬性）是指材料在高温下保持其硬度的性能，是衡量刀具材料切削性能的主要指标。 5、良好的工艺性 为了便于刀具的制造，要求刀具材料具有良好的可加工性和热处理性能（如淬透性好，淬火变形小，脱碳层浅等）。 6、良好的经济性 经济性差的刀具材料难以推广使用。 2.2 刀具材料种类及选用 刀具材料种类很多，常用的金属材料有碳素工具钢、合金工具钢、高速钢及硬质合金；非金属材料有陶瓷、金刚石（天然和人造）、立方氮化硼等。 1、碳素工具钢 含碳量在0.65～1.3％的优质碳素钢称碳素工具钢，用来制造刀具的常用牌号有T8A、T10A等。一般用于制造低速、手用刀具，如手用锯条、锉刀等。 2、合金工具钢 在碳素工具钢中加入适量的合金元素如Mn、Cr、W、Si等即成合金工具钢，常用牌号有9SiCr、CrWMn、GCr5等。与碳素工具钢相比，硬度相近，耐磨性、耐热性略高，热处理性能较好，主要用于制造低速、手用刀具，如手用丝锥、手用铰刀及硬质合金钻头的刀体等。 3、高速钢 高速钢是一种含Cr、W、Mo、V等合金元素较多的工具钢，与碳素工具钢、合金工具钢相比，硬度有所提高，耐热性显著提高，允许的切削
各元素在高速钢中的作用
高速工具钢主要用于制造高效率的切削刀具。由于其具有红硬性高、耐磨性好、强度高等特性，也用于制造性能要求高的模具、轧辊、高温轴承和高温弹簧等。高速工具钢经热处理后的使用硬度可达HRC63以上，在600℃左右的工作温度下仍能保持高的硬度，而且其韧性、耐磨性和耐热性均较好。退火状态的高速工具钢的主要合金元素有多、钼、铬、钒，还有一些高速工具钢中加入了钴、铝等元素。这类钢属于高碳高合金莱氏体钢，其主要的组织特征之一是含有大量的碳化物。铸态高速工具钢中的碳化物是共晶碳化物，经热压力加工后破碎成颗粒状分布在钢中，称为一次碳化物；从奥氏体和马氏体基体中析出的碳化物称为二次碳化物。这些碳化物对高速工具钢的性能影响很大，特别是二次碳化物，其对钢的奥氏本晶粒度和二次硬化等性能有很大影响。碳化物的数量、类型与钢的化学成分有关，而碳化物的颗粒度和分布则与钢的变形量有关。钨、钼是高速工具钢的主要合金元素，对钢的二次硬化和其他性能起重要作用。铬对钢的淬透性、抗氧化性和耐磨性起重要作用，对二次硬化也有一定的作用。钒对钢的二次硬化和耐磨性起重要作用，但降低可磨削性能。 高速工个钢的淬火温度很高，接近熔点，其目的是使合金碳化物更多的溶入基体中，使钢具有更好的二次硬化能力。高速工具钢淬火后硬度升高，此为第一次硬化，但淬火温度越高，则回火后的强度和韧性越低。淬火后在350℃以下低温回火硬度下降在350℃以上温度回火硬度逐渐提高，至520~580℃范围内回火（化学成分不同，回火温度不同）出现第二次硬度高峰，并超过淬火硬度，此为二次硬化。这是高速工具钢的重要特性。 高速工个钢除了具有高的硬度、耐磨性、红硬性等使用性能外，还具有一定的热塑性、可磨削性等工艺性能。 多系高速工具钢主要合金元素是钨，不含钼或含少量钼。其主要特性是过热敏感性小，脱碳敏感性小、热处理和热加工温度范围较宽，但碳化物颗粒粗大，分布均匀性差，影响钢的韧性和塑性。 钨钼系高速工具钢的主要合金元素是钨和钼。其主要特性是碳化物的颗粒度和分布均优于钨系高速工具钢，脱碳敏感性和过热敏感性低于钼系高速工具钢，使用性能和工艺性能均较好。钼系高速工具钢的主要合金元素是钼，不含钨或含少量钨。其主要特性是碳化物颗粒细，分布均匀、韧性好，但脱碳敏感性和过热敏感性大、热加工和热处理范围窄。 含钻高速工具钢是在通用高速工具钢的基础上加入一定量的钴，可显著提高钢的硬度、耐磨性和韧性。 粉末高速工具钢是用粉末冶金方法产生的。首先用雾化法制取低氧高速工具钢预合金粉末，然后用冷、热静压机将粉末压实成全致密的钢坯，再经锻、轧成材。粉末高速工具钢的碳化物细小、分布均匀，韧性、可磨削性和尺寸稳定性等均很好，可生产用铸锭法个可能产生更高合金元素含量的超硬高速工具钢。粉末高速工具钢可分为3类，第一类是含钴高速工具钢，其特点是具有接近硬质合金的硬度，而且还具有良好的可锻性、可加工性、可磨性和强韧性。第二类是无钴高钨、钼、钒超硬高速工具钢。第三类是超级耐磨高速工具钢。其硬度不太高，但耐磨性极好，主要用于要求高耐磨并承受冲击负荷的工作条件。 Mn 1、在低含量范围内，对钢具有很大的强化作用，提高强度、硬度和耐磨性 2、降低钢的临界冷却速度，提高钢的淬透性 3、稍稍改善钢的低温韧性 4、在高含量范围内，作为主要的奥氏体化元素 Si 1、强化铁素体，提高钢的强度和硬度 2、降低钢的临界冷却速度，提高钢的淬透性 3、提高钢的氧化性腐蚀介质中的耐蚀性，提高钢的耐热性
(新)中外工具钢和硬质合金牌号对照
第六章中外工具钢和硬质合金牌号对照 第一节碳素工具钢钢号近似对照（1）中国与亚太各国（地区）以及国际标准的碳素工具钢钢号近似对照（表6-6-1） 表6-6-1 中国与亚太各国（地区）以及国际标准的碳素工具钢钢号近似对照 No.中国GB中国台湾CNS日本JIS韩国KS 美国 国际标准化组织ISO ASTM UNS 1T7SK7SK7STC7——TC70 2T8 SK5 SK6 SK5 SK6 STC5 STC6 W1A-8T72301TC80 3T8Mn SK5SK5STC5———4T9———W1A-81/2T72301TC90 5T10 SK3 SK4 SK3 SK4 STC3 STC4 W1A-91/2T72301TC105 6T11SK3SK3STC3W1A-101/2T72301~TC105 7T12SK2SK2STC2W1A-111/2T72301TC120
8T13SK31SK31STC1——TC140 9T7A—————— 10T8A————T72301— 11T10A————T72301— 12T12A————T72301— 13T13A——————（2）中国与欧洲诸国的碳素工具钢钢号近似对照（表6-6-2） 表6-6-2 中国与欧洲诸国的碳素工具钢钢号近似对照 No. 中国 GB 德国 法国NF 俄罗斯 ΓOCT 瑞典 SS 英国 BS DIN W-Nr. 1T7C70W2 1.1620（C70E2U）y7—2T8C80W2 1.1625（C80E2U）y8—3T8Mn C85WS 1.1830—y8Γ——4T9——C90E2U y9——5T10C105W2 1.1645（C105E2U）y10 6T11C110W2 1.1645~C105E2U y11——7T12C125W2 1.1663C120E3U y12 8T13C13W2 1.1673~C140E3U y13——
高速钢刀具项目申报材料
高速钢刀具项目 申报材料 规划设计/投资方案/产业运营
摘要 该高速钢刀具项目计划总投资6086.55万元，其中：固定资产投资5047.77万元，占项目总投资的82.93%；流动资金1038.78万元，占项目 总投资的17.07%。 达产年营业收入8391.00万元，总成本费用6686.40万元，税金及附 加111.16万元，利润总额1704.60万元，利税总额2050.88万元，税后净 利润1278.45万元，达产年纳税总额772.43万元；达产年投资利润率 28.01%，投资利税率33.70%，投资回报率21.00%，全部投资回收期6.26年，提供就业职位175个。 提供初步了解项目建设区域范围、面积、工程地质状况、外围基础设 施等条件，对项目建设条件进行分析，提出项目工程建设方案，内容包括：场址选择、总图布置、土建工程、辅助工程、配套公用工程、环境保护工 程及安全卫生、消防工程等。 高速钢又名风钢或锋钢，意思是淬火时即使在空气中冷却也能硬化， 并且很锋利。它是一种成分复杂的合金钢，含有钨、钼、铬、钒等碳化物 形成元素。合金元素总量达10%～25%左右。它在高速切削产生高热的情况 下(约500℃)仍能保持高的硬度，HRC能在60以上。这就是高速钢最主要 的特性“红硬性”。而碳素工具钢经淬火和低温回火后，在室温下虽有很 高的硬度，但当温度高于200℃时，硬度便急剧下降，在500℃硬度已降到 与退火状态相似的程度，完全丧失了切削金属的能力，这就限制了碳素工
具钢制作切削工具用。而高速钢由于红硬性好，弥补了碳素工具钢的致命缺点，可以用来制造切削工具。所以高速钢常用于钻头、丝锥、锯条以及滚刀、插齿刀、拉刀等精密刀具，尤适用于制造复杂的薄刃和耐冲击的金属切削刀具。 报告主要内容：项目总论、背景、必要性分析、市场调研预测、产品规划、选址规划、项目土建工程、项目工艺说明、环保和清洁生产说明、职业安全、风险评价分析、项目节能评价、实施方案、投资方案说明、项目经济效益、综合评估等。
刀具的材料及其应具备的性能
刀具的材料及其应具备的性能 刀具材料是决定刀具切削性能的根本因素，对于加工效率、加工质量、加工成本以及刀具耐用度影响很大。使用碳工具钢作为刀具材料时，切削速度只有10m/min左右；20世纪初出现了高速钢刀具材料，切削速度提高到每分钟几十米；30年代出现了硬质合金，切削速度提高到每分钟一百多米至几百米；当前陶瓷刀具和超硬材料刀具的出现，使切削速度提高到每分钟一千米以上；被加工材料的发展也大大地推动了刀具材料的发展。 一刀具材料应具备的性能 性能优良的刀具材料，是保证刀具高效工作的基本条件。刀具切削部分在强烈摩擦、高压、高温下工作，应具备如下的基本要求。 高硬度和高耐磨性 刀具材料的硬度必须高于被加工材料的硬度才能切下金属，这是刀具材料必备的基本要求，现有刀具材料硬度都在60HRC以上。刀具材料越硬，其耐磨性越好，但由于切削条件较复杂，材料的耐磨性还决定于它的化学成分和金相组织的稳定性。 足够的强度与冲击韧性 强度是指抵抗切削力的作用而不致于刀刃崩碎与刀杆折断所应具备的性能。一般用抗弯强度来表示。冲击韧性是指刀具材料在间断切削或有冲击的工作条件下保证不崩刃的能力，一般地，硬度越高，冲击韧性越低，材料越脆。硬度和韧性是一对矛盾，也是刀具材料所应克服的一个关键。 高耐热性 耐热性又称红硬性，是衡量刀具材料性能的主要指标。它综合反映了刀具材料在高温下保持硬度、耐磨性、强度、抗氧化、抗粘结和抗扩散的能力。 良好的工艺性和经济性 为了便于制造，刀具材料应有良好的工艺性，如锻造、热处理及磨削加工性能。当然在制造和选用时应综合考虑经济性。当前超硬材料及涂层刀具材料费用都较贵，但其使用寿命很长，在成批大量生产中，分摊到每个零件中的费用反而有所降低。因此在选用时一定要综合考虑。 二常用刀具材料 常用刀具材料有工具钢、高速钢、硬质合金、陶瓷和超硬刀具材料，目前用得最多的为高速钢和硬质合金。 高速钢 高速钢是一种加人了较多的钨、铬、钒、相等合金元素的高合金工具钢，有良好的综合性能。其强度和韧性是现有刀具材料中最高的。高速钢的制造工艺简单，容易刃磨成锋利的切削刃；锻造、热处理变形小，目前在复杂的刀具，如麻花钻、丝锥、拉刀、齿轮刀具和成形刀具制造中，仍占有主要地位。高速钢可分为普通高速钢和高性能高速钢。 普通高速钢，如W18Cr4V广泛用于制造各种复杂刀具。其切削速度一般不太高，切削普通钢料时为40-60m/min。 高性能高速钢，如W12Cr4V4Mo是在普通高速钢中再增加一些含碳量、含钒量及添加钴、铝等元素冶炼而成的。它的耐用度为普通高速钢的1.5-3倍。 粉末冶金高速钢是70年代投入市场的一种高速钢，其强度与韧性分别提高30%-40%和80%-90%．耐用度可提高2-3倍。目前我国尚处于试验研究阶段，生产和使用尚少。
工具钢性能
第四章工具钢 对各种材料进行加工，需要采用各种工具，主要是各种刃具与模具。 工具钢按用途分为刃具钢、模具钢及量具钢。按成分可分为碳素工具钢，低合金工具钢，高合金工具钢（高速钢）。 刃具钢要求高硬度，高耐磨性，一定韧性和塑性，有时需热硬性。如车刀，刨刀，铣刀，钻头，丝锥，锉刀，锯条。常用钢种为T7~T12，Cr，Cr2，9Mn2V，CrWMn，W18Cr4V。 模具钢为两类：一类为热作模具钢，要求高温下的硬度的强度，抗热疲劳和良好的韧性。如锤锻模，挤压模，压铸模。常用钢种为T8~T12，MnSi，5CrW2Si，Cr12V，Cr12MoV。另一类为冷作模具钢，要求具有高硬度，耐磨性和一定的韧性。如冲切模，冷镦模，搓丝模，拉丝，剪刀片。常用钢种有5CrNiMo，3Cr2W8V。 量具钢要求高硬度，高耐磨和尺寸稳定性如量规，样板，卡尺。 工具钢要求的基本性能有：（1）使用性能，如强度，塑性，韧性，耐磨性，热硬性，热疲劳性能；（2）工艺性能，如淬透性，变形与开裂倾向，脱C敏感性，磨削性，切削加工性。 §4．1 碳素及低合金工具钢 一、碳素工具钢 1．成分：高C钢，0.65-1.35% 2．组织：高C回火马氏体+细粒状K，HRC58-64 3．牌号：T7~T13 高牌号者，硬度高，耐磨性好，但韧性较低；低牌号者，硬度较低，但韧性较好。可选择不同场合具体运用。 4．热处理：球化退火（粒状P组织，便于切削加工）+淬火与低温回火 球化退火采用等温球化退火工艺。 5．性能：成本低，冷热性能较好，热处理简单，应用范围较宽。 不足处：（1）淬透性低，盐水中淬火，变形开裂倾向大。 （2）组织稳定性差，热硬性低，工作温度小于200℃。 6．应用：制作工件尺寸较小、受热温度不高、形状简单、不受较大冲击的工具如低速切削的刃具和简单的冷冲模。 二、低合金工具钢 加入M，如Si，Mn，Cr，W，Mo，V。与碳素钢相比，具有淬透性高，耐磨性好，淬火变形少，回火稳定性好，切削速度也较高。 合金元素作用：提高耐磨性，V，W，Mo, Cr；提高淬透性；减少淬火变形； 细化晶粒提高韧性；增大热硬性。 常用钢种：Cr06，Cr，Cr2，9Cr2，9SiCr，8MnSi，CrMn，CrWMn，CrW5，W，V 但由于热硬性仍较差，难以满足高速切削的需要。 §4．2 高速工具钢 高速工具钢适用于高速切削刀具。由于合金度高，可保证刃部在650℃时实际硬度仍高于HRC50，从而具有优良的切削性和耐磨性。
高强度、高抗压性、高硬度高速工具钢的性能和用途
高强度、高抗压性、高硬度高速工具钢的性能和用途 W18Cr4V钢是W系高速工具钢。该钢具有高强度、高抗压性、高热稳定性和高硬度及高温硬度，该钢的热硬性很高，耐磨性较好，耐回火性好，淬硬深度大，承载能力居各种模具钢之首。但韧性、可加工性和导热性较差，淬火不变形性中等。该钢成本高、制造工艺不佳，热处理工艺复杂、淬火、回火以后的零件变形难以控制。但在使用中发现该钢脆性较大，易产生崩刃现象，其主要原因是碳化物不均匀性较大。 高速钢锻造以后必须经过球化退火，有利于切削加工。返修工件在第二次淬火前也要进行球化退火。否则，第二次淬火加热时，晶粒将过分长大而使工件变脆。冷压毛坯软化处理工艺，采用上限温度加热，分段等温，再附加等温回火过程。高速钢在淬火时要进行两次预热，原因在于高速钢中含有大量合金元素，导热性较差，以免引起工件变形或开裂，特别是大型复杂工件则更为突出。通过事先预热，可缩短在高温处理停留的时间，减少氧化脱碳及过热的危险性。 高速钢的淬火工艺比较特殊，即经过两次预热、高温淬火，然后再进行三次高温回火。生产中必须严格控制淬火加热及回火温度，淬火、回火保温时间，淬火、回火冷却方法。如果控制不当，易产生过热、过烧、萘状断口、硬度不足及变形开裂等缺陷。油韧性处理可提高该钢的塑性。 第一次预热可烘干工件上的水分，第二次预热可使索氏体向奥氏体的转变在较低温度内发生。 高速钢中含有大量难溶的合金碳化物，淬火加热时，温度必须足够高，才可使合金碳化物溶解到奥氏体中，淬火之后马氏体中合金元素的含量才足够高，钢才会具有高的热硬性。对高速钢热硬性影响最大的合金元素是W、Mo及V，只有在1000℃以上时，其溶解量才急剧增加。当温度≥1300℃时，各元素的溶解量虽然还有增加，但奥氏体晶粒则急剧长大，甚至在晶界处发生熔化现象，致使钢的强度、韧性下降。对高速钢来说，合适的晶粒度为9.5～10.5级。 淬火温度对该钢的性能影响较大，淬火温度上升，则耐磨性、抗压性、热稳定性提高，钢的韧性随温度的下降而增高。1230～1250℃淬火加热出现抗弯强度的峰值，在550～570℃回火后具有最佳的综合力学性能。表面脫碳层还明显地加剧该钢淬裂和磨裂敏感倾向。 淬火冷却通常在油中进行，但对形状复杂、细长杆状或薄片零件可采用分级淬火和等温淬火等方法。分级淬火后使残留奥氏体的体积分数增加20%～30%，使工件变形、开裂倾向减小，强度、韧性提高。油淬及分级淬火后的组织为马氏体+碳化物+残留奥氏体。等温淬火以后，与分级淬火相比，其主要淬火组织中除马氏体、碳化物、残留奥氏体外，还含有下贝氏体。等温淬火可进一步减小工件变形，并提高韧性。 进行分级淬火时，如果在分级温度停留时间过长，就可能会大量析出二次碳化物。等温淬火所需时间一般较长，随等温时间不同，所获得的贝氏体数量不同，在生产中通常只能获得体积分数为40%的贝氏体，而等温时间过长可显著增加残留奥氏体量。这需要在等温淬火后进行冷处理或采用多次回火来消除残留奥氏体，否则将会影响回火后钢的硬度及热处理质量。 为了消除淬火应力、稳定组织、减少残留奥氏体量、达到所需要的性能，高速钢一般要进行三次560℃的高温回火处理。高速钢的回火转变比较复杂。在回火过程中马氏体和残留奥氏体发生变化，过剩碳化物在回火时不发生变化。
工具钢
中国工具钢牌号：(碳素工具钢T7T8T8Mn T9T10T11T12T13T7A T8A T8MnA T9A T10A T11A T12A T13A) (合金工具钢:9SiCr8MnSi Cr06Cr29Cr2W4CrW2Si5CrW2Si6CrW2Si 6CrMnSi2Mo1V5CrMnSiMo1V Cr12Cr12Mo1V1Cr12MoV Cr5Mo1V9Mn2V CrWMn9CrWMn Cr4W2MoV7CrSiMnMoV6Cr4W3Mo2VNb6W6Mo5Cr4V 5CrMnMo5CrNiMo3Cr2W8V5Cr4Mo3SiMnVAl3Cr3Mo3W2V5Cr4W5Mo2V 8Cr34CrMnSiMoV4Cr3Mo3SiV4Cr5MoSiV4Cr5MoSiV14Cr5W2VSi 7Mn15Cr2Al3V2WMo3Cr2Mo3Cr2NiMo) (高速工具钢:W18Cr4V W18Cr4VCo5W18Cr4V2Co8W12Cr4V5Co5 W6Mo5Cr4V2CW6Mo5Cr4V2W6Mo5Cr4V3CW6Mo5Cr4V3W2Mo9Cr4V2 W6Mo5Cr4V2Co5W7Mo4Cr4V2Co5W2Mo9Cr4VCo8W9Mo3Cr4V W6Mo5Cr4V2Al W4Mo3Cr4VSi) (硬质合金：P01P10P20P30P40M10M20M30M40K01K10K20K30K40G05 G10G20G30G40G50LS10LS20LS30LS40LT10LT20LT30LQ10LQ20LQ30 LV10LV20LV30LV40) (凿岩钎杆用中空钢：ZKT8ZK55SiMnMo ZK35SiMnMoV) 俄罗斯工具钢牌号：(工具钢：3Cr2MoNiV3Cr2W8V3Cr3Mo3V4Cr2W24Cr3WMoV 4Cr4WMoVSi4Cr5MoV1Si4Cr5MoVSi4Cr5W2VSi4CrMoVSi4CrMoNiVSi4CrSi 4CrW2Si5Cr2MoNiV5Cr3W3MoVSi5CrMnMo5CrNiMo5CrNiW5CrNiWSi 5CrW2Si6Cr3MoVSi6Cr6W3MoVSi6CrSi6CrWMn6CrW2Si7CrV7CrMn2WMo 8Cr4W3Mo3V28Cr6NiVTi8CrV9Cr19Cr5WV9CrV9CrSi9CrWMn11CrV12Cr1 13Cr Cr Cr12Cr12V1Cr12Mo Cr12WMo CrMnWV CrMnSi CrW4CrWMn CrWSiMn) 美国工具钢牌号：(工具钢：A2A3A4A5A6A7A8A9A10D2D3D4D5D7F1F2 H10H11H12H13H14H19H21H22H23H24H25H26H41H42H43L2L3L6 O1O2O6O7P2P3P4P5P6P20P21S1S2S4S5S6S7T1T2T4T5T6T15M1 M2M2C M3M4M6M7M10M30M33M34M36M41M42M43M44M46M47) 英国工具钢牌号：BA2BA6BD2BD2A BD3BF1BH10BH10A BH11BH12BH13 BH19BH21BH21A BH26BL3BM1BM2BM15BM34BO1BO2BS1BS2BS5BT1 BT2BT4BT5BT6BT15BT20BT21BT42BW1A BW1B BW1C BW2 法国工具钢牌号：1101(Y1120)1102(Y1105)1103(Y190)1104(Y180)1105(Y170) 1161(Y1xxV)1162(Y1105V)1163(Y7xxV)1164(Y7xxV)1200(Y2140C) 1201(Y2120)1202(Y2105)1203(Y290)1204(Y275)1230(Y2140C) 1231(Y2120C)1232(Y2xxC)1233(Y2xxC)1234(Y2xxC)1305(Y365) 1306(Y355)1307(Y348)1308(Y342)1309(Y338)2121(140SMD4) 2130(Y100C2)2131(100C3)2132(130C3)2133(Y100C6)2134(100CM6) 2141(105WC13)2142(110WC20)2211(90MV8)2212(90MWCV5) 2231(Z100CDV5)2233(Z200CD12)2234(Z200CD12)2235(Z160CDV12) 2236(Z160CKDV12.03)2237(Z230CVD12.04)2321(Y46S7)2322(Y51S7) 2324(Y45SCD)2331(Y42CD4)2332(Y50CV4)2333(35CMD7)2341(55WC20) 2381(Y35NC15)2831(Z8CDV5)2730(Z100CD17)2732(Z40C14) 2881(410NC6)2882(10NC12)3331(45CDV6)3333(40CDV13)3335(55CNDV4) 3381(55NCDV7)3382(Y35NCD16)3383(32NDC18-12)3384(35NCDV8) 3385(40NCD16)3431(Z38CDV5)3432(Z35CDWV5)3343(Z40CDV5)
