下料工序作业指导书
下料工序作业指导书
目的
使下料作业标准化、规范化、确保生产品质。
范围
适用于本公司物控部下料工序。
职责
物控部：负责本指导书的实施及下料设备的维护与保养。
工艺部：负责工艺流程及参数的界定与修订。
品质部：负责对本指导书实施进行监督及信息反馈。
机修班：负责对开料工序所有设的维修、维护及保养。
作业内容
下料作业流程
核对生产指示→选料→下料→自检→圆角→磨边→写（刻）档案号→清
洗板面→烘烤→转下工序。
设备及物料清单
裁板机、磨边机、抛光机、钢印、打钢印汽缸、成品清洗机、烤箱、钢尺、
千分尺、铜箔测厚仪、覆铜板、油性笔、电动笔。
下料操作规程
4.3.1 下料前准备
4.3.1.1根据流程卡确定下料的件数、尺寸、板厚、铜箔厚度、板材型号等。
4.3.1.2根据流程卡选定所需要的板料，（使用边料时需检查测量板厚、铜厚和板
材类型）。
4.3.1.3以剩余最小边料为原则，合理利用材料,确定下料的方法。
4.3.2 下料
4.3.2.1根据已确定的下料方法先测量所下料板材的板厚、铜厚和板材类型，再在
裁板机上量出尺寸定位线并固定好。
4.3.2.2根据尺寸定位线裁一件首板，测量尺寸是否符合流程卡上的尺寸要求，测
量无误开始批量生产，如不符合流程卡上的尺寸要求，则重新调整尺寸定
位线直到所裁板尺寸符合要求为止。同时确认板件四周的切断口需整齐平
整、无明显毛刺、铜皮翻起。
4.3.2.3 开料时板厚(含以上的不能叠板剪裁，板厚小于的可以叠板但总叠板厚度
不能超过（的板料在开大料时不能叠叠板，开成小料后可以叠两块剪裁）4.3.2.4裁板过程中每裁10件板用钢尺测量一次尺寸。
4.3.2.5内层板下料要保持经向或纬向的一致性，同一批量的方向保持一致。本公
司板材型号有36"×48"、40"×48"、43"×49"，其中36"、40"、43"为经
向，48〞、49"为纬向，当所下料为正方形时，经向以剪角标识(如下图所
示)。如果有内层芯板厚度不一致时，必须切角标识，且在流程卡上注明
清楚。
4.3.2.6特殊板料、
同一流程卡上如有两种或者
板厚）。
4.3.2.7下料完毕后，应将所剩的边料放置于原处，并且在边料上用粉笔注明板厚、
铜厚和板材类型，以防止混料或错用板料；不同尺寸的板件叠放时需用纸
隔开；并将用料记录填报在《板料使用记录表》中。
4.3.2.8剪板机刀片每3个月更换另一个刀口（每个刀片有四个刀口，当四个刀口
使用完毕后需返磨），当刀口有明显缺口或剪裁的板件有明显毛刺、铜皮
翻起也须更换另一个刀口。
4.3.3 板料处理
4.3.3.1板厚在（含）以上的需要进行圆角处理。圆角在抛光机上完成，砂带使用
240目的，当砂带破损或砂带上的磨砂补磨损得光滑导致磨削力明显下降
时必须更换砂带。要求圆弧光滑无铜皮卷起，板尖到板边磨掉部分小于
5MM。
4.3.3.2板件圆角后，板厚在以上的需要进行磨边处理。（含）的板用磨边机进行
磨边，（含）以上不能用磨边机进行磨边的用抛光机磨边。磨边机开机前
确认电源接触良好，磨边机台面无杂物，排屑口畅通无堵塞，并试开机后
机器运转正常；磨边前前边料或报废板件试磨一块，要求切削量小于,同
时板件磨边后板边光滑；磨边的刀片每一星期更换另一个刀口（每个刀片
有两个刀口，当两个刀口使用完毕后需返磨），当刀口有明显缺口或剪裁
的板件有明显毛刺、铜皮翻起也须更换另一个刀口。
4.3.3.3所有的内层样板都必须用电动笔写档案号，批量板就用气压冲档案号。
4.3.3.4所有需要烘烤的板必须清洗板面后方可进行烘烤,清洗板面的主要作用是
除去板面的粉尘及垃圾,防止板面在烘烤时出现凹点产生品质缺陷.板面
清洗在外形成品清机进行,清洗速度控制在min,烘干温度控制在85±5℃
(待温度升至此参数后方可进行清洗板).
4.3.3.5制作多层板所有的芯板和板厚在以下以上的单双面板板料,必须放入烤箱
烘烤,并在《开料工序生产日报表》上做好记录。烤板条件：在150±5℃
下烘烤4小时
4.3.3.6烤板时在一叠板的上、下两面各加一块大的废板一起烘烤，便于中途开烤
箱后对板件的影响降低到最小。要求废板尺寸大于或等于生产板的尺寸。
4.3.3.7烤板过程中若有特急样板下料后需烘烤的，可以每1小时打开一次烤箱门
插烤样板，打开烤箱门的时间控制在30秒以内，同时开烤箱门时要求保
持烤箱继续加热不关电源，以降低电力损耗。开门后放板动作要迅速。4.3.3.8完成上述工作后，按流程卡上的工艺流程转到下工序，并监督下工序点数
过ERP。注意批量板必须每卡分开转，不能叠在一起转序。
4.4.0 压板翘具体操作：
成品板压板翘时：在烤箱内放一块厚钢板上，再放一块薄钢板，再叠2张白纸，然后把板放在白纸上，要求每叠所放的板的数量一样，且要整齐，叠板的高度不能超过100MM，板的上面再放2张白纸，然后依次盖上1块
薄钢板和2块厚钢板。叠板过程在烤箱内完成，必须在烤箱启动开关关闭状态下进行，防止烫伤（如果是插烤，必须戴高温手套和关闭烤箱启动开
关）烤箱150℃烘烤3小时。冷压1小时。
相关记录
板料使用记录表
开料工序生产日报表
切割下料加工作业指导书
切割下料加工作业指导书 （ISO9001-2015/ISO45001-2018） 1、目的 此作业指导书规范下料切割工艺，让操作人员在钢板原材料加工方法方面有章可依。同时提升下料件的切割实物割口成型质量，降低切割缺陷的形成几率，提高焊接、装配及整机外观质量。所涵盖的切割设备主要包括数控火焰切割机、数控等离子切割机、直条切割机、半自动切割机等。 2、范围 本指导书适用于原材料切割下料的过程。适用于以火焰切割、等离子切割、手动切割为切割方式的切割下料过程。 3、施工要求 3.1材料要求： 3.1.1用于切割下料的钢板应经质检科的检查验收合格，其各项指标满足国家规范的相应规定； 3.1.2钢板在下料前应检查确认钢板的牌号、厚度和表面质量，如钢材的表面出现蚀点深度超过国标钢板负偏差的部位不准用于产品。小面积的点蚀在不减薄设计厚度的情况下，可以采用焊补打磨直至合格。 3.2施工前准备工作： 3.2.1施工前操作人员预先熟悉零件图纸、按照工艺文件图纸设计要求，按照下料清单核对钢板的材质、厚度规格是否与工艺文件相符合，目测板材的表面质量是否合要求。
3.2.2施工前设备开机运行，查看设备工作是否正常；检查氧气，混合气体的阀门，压力表和燃气胶管是否完好，连接是否紧密可靠；在整个气割系统的设备全部运转正常，并确保安全的条件下才能运行切割工作，而且在气割过程中应注意保持。 3.2.3检验及标识工具：钢尺、卷尺、石笔、记号笔等。 3.3、数控火焰切割 3.3.1数控火焰切割操作工艺过程： 3.3.1.1在进行火焰切割时，吊钢板至气割平台上，调整钢板单边两端头与导轨的平行距离差在5mm范围内。 3.3.1.2将拷贝好的程序插入USB接口中，打开程序，检查程序图号是否与下料清单中的图号相符合；调整各把割枪的距离，确定后拖量，选择合理的切割参数，切割参数包括割嘴型号、氧气压力、切割速度和预热火焰的能量等，同时检查割嘴气体的通畅性。 3.3.1.3气割前去除钢材表面的污垢，油脂，并在下面留出一定的空间，以利于熔渣的吹出。气割时，割炬的移动应保持匀速，割件表面距离焰心尖端以2~5mm为宜，距离太近会使切口边沿熔化，太远热量不足，易使切割中断。3.3.1.4开始切割，时刻注意切割状态并对首件切割零件进行自检，合格后方能进行批量切割。在进行厚板气割时，割嘴与工件表面保持垂直，待整个断面割穿后移动割嘴转入正常气割，气割将要到达零件终点时应略放慢速度，使切口下部完全割断。 3.3.1.5根据板厚调整切割参数，切割参数选用标准参见《数控火焰切割工艺参数及割嘴选用规范》。
上料作业指导书
篇一：上料换料作业指导书 换料记录表 篇二：上料作业指导书 上海安理创科技有限公司文件编号：版本：2015 上料作业指导书 1.目的： 保证贴片机所生产机种的物料正确安装防止上错料。 2.范围： smt贴片机物料装载。 3.操作内容： 3.1切换机种时装料，操作员从待生产区领取生产机种物料至装料台，先把物料装在飞达上后，并放入飞达车上。 3.2 对照设备供料器按依次顺序分类装好。 3.3 每装一站物料都要核对物料盘上标示的物料数值、规格是否同供料器一致，装好所有站位的物料。 3.4 工程师要确认所有物料的尺寸和飞达大小是否吻合，并确认飞达的进格是否正确。 3.5飞达装在设备上一定要检查是否有高翘、料扣是否卡紧、料带是否卷紧等异常。 3.6 装好物料开始核对物件，第一次是工程师和技术员核对，第二次是ipqc和技术员核对。三方确认后无异并在(smt生产单)上签名。 3.7 工程师要对物料开始光学教研，不要浪费物料，散件要及时收集到相应的回收盒内。 3.8 以上工作确认无异，方可生产。 4.日期：2015-09-03开始实施。 拟制：综合部审核：批准： 日期：2015-9-3 日期：日期：篇三：上料岗位作业指导书 版本：c 编号： 起草人：审核人：批准人： 2013-01-11发布2013-01-12实施 xx集团有限公司炼铁总厂305-1 高炉上 料岗位作业指导书 上料岗位作业指导书 1、目的范围 目的：根据高炉工长指令准确将原燃料布入炉内；杜绝各类伤害事故；控制粉尘排放。范围：适用于高炉作业区上料工的作业管理。 2、引用文件 《上料岗位安全规程》《上料岗位术操作规程》 《受限空间作业安全管理规定》 《炼铁总厂安全生产管理及考核细则》《炼铁安全规程aq 2002-2004》《废水和废气排放控制程序》《噪声控制程序》 3、工作职责和任务 1、负责本岗位设备的操作和故障处理。 2、负责设备的检查保养,提出设备检修项目并参与设备的验收试车工作。 3、负责检查所属岗位现场作业环境及设施安全。 4、负责准确将原燃料布入炉内。
SMT换料作业指导书
SMT换料作业指导书 一、转换新机种时: 1.依程序员提供临时使用之该新机种<<站位表>>,操机员将物料员领取此 新机种待上机台的ROHS工单物料正确装入相对应之机台上,再从第一站至最后一站逐一核对,站别,料号,规格,实物须与<<站位表>>一致.同时 须注意使用各料架是否与物料包装方式相符,即纸带与胶带之区别,并且检查料架卡钩是否卡到位. 2.操作员或物料员重确认,方法如上;再通知IPQC依据<<站位表>>,确认OK 后,由拉长通知工程开始转机. 3.每机种上下线余下或损耗之散料,必须按照散料处理流程程序作业. 二、生产中换料时: 1.当机器贴片无料时,会显示相应的站别,开机员针对机器显示相对应的站 别拿出正确Feeder换料. 2.每换料时,操作员必须按以下三步骤完成: a.四对：1.所需换料站别核对：取下机台上显示缺料的站位置FEEDER 2.依《站位表》显示料号规格到料架台车取相对应之物料，进行核对 3.核对料盘里的实物规格与标示是否相同 4.与刚取下之空料盘规格再进行核对. b:将所换之物料按上料记录表格式认真填写并叫拉长查料并在上料表上签字。c:完成以上两项后,立即叫IPQC核对.确认无误后,才可开机生产. 三、注意事项:
1.所上之物料是否与该机台所生产机种料表相符合. 全部为ROHS物料. 2.有极性之物料,需了解其实物的极性,确认换料后产出第一台该物料是否极 性正确。如果有屏蔽盖的，需要取掉后检查物料方向。 在手装散料时,需IPQC确认OK方可作业,且做100%自检及相应之Marks,知会炉前炉后检查人员做100%点检 3.上完料要确认部品架是否扣紧,以防因料盖掉下和料架不到位,而造成撞断 吸嘴的现象. 4.若生产途中有发现错料,必须及时反映给组长、主管集中处理,绝不可私自更改.
下料工序作业指导书
下料工序作业指导书 目的 使下料作业标准化、规范化、确保生产品质。 范围 适用于本公司物控部下料工序。 职责 物控部：负责本指导书的实施及下料设备的维护与保养。 工艺部：负责工艺流程及参数的界定与修订。 品质部：负责对本指导书实施进行监督及信息反馈。 机修班：负责对开料工序所有设的维修、维护及保养。 作业内容 下料作业流程 核对生产指示→选料→下料→自检→圆角→磨边→写（刻）档案号→清 洗板面→烘烤→转下工序。 设备及物料清单 裁板机、磨边机、抛光机、钢印、打钢印汽缸、成品清洗机、烤箱、钢尺、 千分尺、铜箔测厚仪、覆铜板、油性笔、电动笔。 下料操作规程 4.3.1 下料前准备 4.3.1.1根据流程卡确定下料的件数、尺寸、板厚、铜箔厚度、板材型号等。 4.3.1.2根据流程卡选定所需要的板料，（使用边料时需检查测量板厚、铜厚和板 材类型）。 4.3.1.3以剩余最小边料为原则，合理利用材料,确定下料的方法。 4.3.2 下料 4.3.2.1根据已确定的下料方法先测量所下料板材的板厚、铜厚和板材类型，再在 裁板机上量出尺寸定位线并固定好。 4.3.2.2根据尺寸定位线裁一件首板，测量尺寸是否符合流程卡上的尺寸要求，测
量无误开始批量生产，如不符合流程卡上的尺寸要求，则重新调整尺寸定 位线直到所裁板尺寸符合要求为止。同时确认板件四周的切断口需整齐平 整、无明显毛刺、铜皮翻起。 4.3.2.3 开料时板厚(含以上的不能叠板剪裁，板厚小于的可以叠板但总叠板厚度 不能超过（的板料在开大料时不能叠叠板，开成小料后可以叠两块剪裁）4.3.2.4裁板过程中每裁10件板用钢尺测量一次尺寸。 4.3.2.5内层板下料要保持经向或纬向的一致性，同一批量的方向保持一致。本公 司板材型号有36"×48"、40"×48"、43"×49"，其中36"、40"、43"为经 向，48〞、49"为纬向，当所下料为正方形时，经向以剪角标识(如下图所 示)。如果有内层芯板厚度不一致时，必须切角标识，且在流程卡上注明 清楚。 4.3.2.6特殊板料、 同一流程卡上如有两种或者 板厚）。 4.3.2.7下料完毕后，应将所剩的边料放置于原处，并且在边料上用粉笔注明板厚、 铜厚和板材类型，以防止混料或错用板料；不同尺寸的板件叠放时需用纸 隔开；并将用料记录填报在《板料使用记录表》中。 4.3.2.8剪板机刀片每3个月更换另一个刀口（每个刀片有四个刀口，当四个刀口 使用完毕后需返磨），当刀口有明显缺口或剪裁的板件有明显毛刺、铜皮 翻起也须更换另一个刀口。 4.3.3 板料处理 4.3.3.1板厚在（含）以上的需要进行圆角处理。圆角在抛光机上完成，砂带使用 240目的，当砂带破损或砂带上的磨砂补磨损得光滑导致磨削力明显下降 时必须更换砂带。要求圆弧光滑无铜皮卷起，板尖到板边磨掉部分小于 5MM。
下料作业指导书
下料作业指导书编号：WHJX/ZD02-04 编制：技术科 审核：王凤立 批准：徐公明 实施日期:2009.5.10 诸城市五环机械有限公司
对下料过程进行控制，确保原材料的合理利用和杜绝浪费。 2 范围 适用于本公司下料车间工人。 3 职责 1、车间主任负责直接领导、监督责任。 2、下料车间职工要严格按照本作业指导书操作生产。 3、技术部、质量部对其定期进行检查、考核。 4工作流程 1、选择材料：严格按照工艺卡片规定的材质选材
厚板要求尺寸用自动割或用气割；圆棒料用锯床；型材用切割机。 3、下料尺寸按工艺卡片规定执行，沿料边开始下料，并摆放整齐。 4、完工后整理好现场。 5剪板作业指导书 范围：适用于准备车间剪板工序 目的：用于完善工艺过程，提高工序能力。 内容： 1、剪板工序的准备工作： 1.1技术准备前，操作者应充分了解《剪板机使用说明书》中的注意事项及使用要求，做到“三好（用好、管好、修好）”，“四会（会操作、会检查、会保养、会排除故障）”。 1.2设备及工、夹、量具的准备： 1.2.1设备及现场设置的准备： A、配置多种规格的转运车或工位器具（用于安放已剪或尚未下料的板材）； B、设备在启动前，应在导轨滑行面上加注润滑油，轴承油杯中打润滑脂，检查刀片工作部分是否有异物，然后，试运行设备检查设备运行是否正常。 1.2.2工、夹、量具的准备： A、划线用的钢针、直尺； B、度量用的钢尺、卷尺、游标卡尺、深度卡尺； C、调整定位基准用的12”活络扳手； D、作标识的记号笔。 1.3材料准备： 1.3.1板材应按有色、黑色金属、冷轧、热轧、酸洗、厚度分门别类安放（货
送料机安全操作作业指导书
送料机安全操作作业指导书 1.0. 目的: 1.1. 制定本规程，确保送料机的安全运行处于受控状态。 2.0. 范围: 2.1. 本规程适用于送料机的安全运行和操作以及新员工培训之用. 3.0. 安全操作内容: 3.1. 冲床工必须经过学习，掌握设备的结构、性能，熟悉操作规程并取得操作许可方可 独立操作. 3.2. 正确使用设备上安全保护和控制装置，不得任意拆动。 3.3. 检查机床各传动、连接、润滑等部位及防护保险装置是否正常，装模具螺钉必须牢 固，不得移动。 3.4. 机床送料机在工作前应作空运转2-3分钟，检查脚闸等控制装置的灵活性，确认正 常后方可使用，不得带病运转。 3.5. 模具时要紧牢固，上、下模对正，保证位置正确，用手搬转机床试冲（空车），确 保在模具处于良好情况下工作。 3.6. 开车前要注意润滑，取下床面上的一切浮放物品。 3.7. 冲床取动时或运转冲制中，操作者站立要恰当，手和头部应与冲床保持一定的距离， 并时刻注意冲头动作，严禁与他人闲谈。\ 3.8. 冲制或猥制短小工件时，应用专门工具，不得用手直接送料或取件。 3.9. 冲制或猥制长体零件时，应设制安全托料架或采取其它安全措施，以免掘伤。 3.10. 单冲时，手脚不准放在手、脚闸上，必须冲一次搬（踏）一下，严防事故。 3.11. 两人以上共同操作时，负责搬（踏）闸者，必须注意送料人的动作，严禁一面取件， 一面搬（踏）闸。
3.12. 工作结束时及时停车，切断电源，擦拭机床，整理环境。 4.0. 滚轮送料机使用时注意事项： 4.1. 滚轮送料机实际最大送料宽度是在晋志德现有滚轮规格上减去10mm（因其具有挡料 轮避免偏料），不可超出这一范围，否则将导致：送料精度的不稳、送距不准，甚 至造成滚轮零部件的损坏。 4.2. 滚轮送料机送料长度的调节应比寸动试冲略长。滚轮送料机连续冲压生产前都需进 行寸动试冲来确定送料长度，而寸动时因有刹车惯性，送料长度会偏长，当实际连 续生产时无刹车惯性，送料长度会变短，因此滚轮送料机长度的调节应比寸动试冲 略长。 4.3. 滚轮送料机送料长度变化大时，需重新调整滚轮摇臂位置。若送料长度变化大时， 摇臂与拉杆角度会发生变化，此时需旋转拉杆，使冲床停在上死点位置时，摇臂与 拉杆角度为90度，避免摇臂或传动轴的折断。4.4. 更换模具后，需重新调整 滚轮送料机的送料高度。冲压生产过程中要使用多套冲压模具，而不同的模具的模 具线高度各不相同，只有确保送料机的送料高度和模具材料线高度同高，才能使送 料精确、顺畅。 4.5. 正确的调整方法： 4.5.1. 模具线相差不大时的调整方法：将滚轮送料机固定在安装板上的两个M14螺丝转松， 旋转调整此螺丝，调节至所需高度后把螺丝锁紧即可。 4.5.2. 模具线相差很大时的调整方法：模具线相差很大则需对滚轮送料机连杆长度进行调 节，先依次卸下连杆、安装板，将滚轮重新固定合适的高度后，然后依方法1调整，最后调整滚轮连杆，依次装好滚轮即可。 4.5.3. 冲压生产线停机时，必须先停止冲床，再停整平机，避免因整平机过早停机造成冲 压材料供给不足。 4.5.4. 滚轮送料机工作时应时常检查送料长度、送料精度是否正确，尽早发现问题，快速 解决，避免影响冲压生产。 5.0. 滚轮送料机维护保养时的特别注意：
检验关键工序作业指导书(2).
检验关键工序作业指导书 1.0 目的 对原辅材料、半成品及成品进行规定的检验或试验,确保未经检验和不合格的材料、产品不投入使用、加工和出厂,以使产品满足顾客的要求。 2.0 范围 适用于原辅材料、半成品及成品的检验和试验。 3.0 职责 3.1品管部负责原辅材料、半成品、成品检验标准的制订和检验。 3.2生产部门负责自检及互检。 4.0 方法 4.1进料检验控制(IQC 4.1.1采购部在收到到货的原辅材料后,采购部的采购员填写《物料入库单》(四 联上品名、规格、应到数,仓管员负责核对实际到货数量,并将检查的结果记录在《物料入库单》上。合格后传递给品管部的IQC,如不合格按照《不合格品控制程序》进行处理。 4.1.2品管部IQC接到《物料入库单》后,按照《进料检验作业指导书》进行检 验,将检验结果记录在《进料检验记录表》上。如不合格按照《不合格品控制程序》进行处理。 4.2过程检验和试验控制 4.2.1首件检验
a.首检时机:①一批量产时; ②转模时; ③人员更换时(包括转班时; ④工、模、夹治具及机台故障修复时; ⑤生产工艺参数调整时。 b.操作员在首机时机按照相应的作业指导书对首件(一般2~5件外观 进行自主检验,并将结果记录于《首/末件产品质量检验单》,合格经 生产组长签字后送交PQC确认。 c.PQC按照相应《产品检验规范》等相关检验文件对首件进行检验,合格 后立即签板,以作操作员自检时参照。检验结果记录在《首/末件产品 质量检验单》上(尺寸冷却两小时后测量出结论并在备注栏内注明 “首件”。 d.首件经PQC确认合格后,生产部门方可进行量产。 4.2.2自检 各机位工人按照《产品检验规范》和《检验项目执行规定》进行自检和互检。 4.2.3巡检 PQC按照《产品检验规范》、《检验项目执行规定》和《抽样检查标准》相关内容及样件至少每两小时巡检一次(对于重点的工序或机台应适当地增加巡检频次,并将检验结果记录于《注塑部生产状况QC检验记录表》或《喷油、丝印车间QC检验记录表》,现场测量员每两小时进行尺寸检验,并记录在《尺寸检测表》。
冷轧作业指导书
冷轧作业指导书 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
冷轧作业指导书 1、冷轧机分为1-6号机。 2、操作工人上岗前应穿戴好劳护用品，并由当班的管理人员开会安排工作 任务及安全方面的注意事项。 3、冷轧工操作时选择与轧机的相符编号的坯管，未经得生产计划部同意不 准私自更改轧制规格。 4、原料检查： ①原料外表面要求无裂纹、翘皮等缺陷。 ②外径、壁厚尺寸要求与生产传票相等。 ③所有来料均要切除尾部飞皮，并无毛刺。 ④特别检查钢号、标识是否与传票一致。 ⑤如果不符合以上要求，需查明原因后才能生产。 5、轧机检查 ①检查所有按钮是否有效。 ②检查所有油路是否正常。 6、轧管 6.1装料 打开芯杆卡紧装置，将坯管装入芯杆卡紧装置和回转送进箱，进入中间床身的轧制中心线上，同事将坯管卡盘退至后极限位置或坯管长相适宜的位置。调节三爪或液压夹紧装置将芯棒杆卡紧，并放上芯杆限位装置。 6.2 轧制 启动开关，使用快捷键使坯管端面和卡盘接近（距离不超过10mm），开始轧制管子。轧制第一支管子时，应先把送进速度调到低速轧制，并沿管子旋转方向用手带动旋转。在轧出300mm时，应停机按技术要求进行检查，检查合格后可继续生产，不合格则调整斜楔来调试外径大大小，调整芯杆滑座位置来调试内孔的大小。直到表面质量和尺寸精度符合生产技术要求。当卡盘走到前端碰到限位开关时，停止前进，主电机停车，使其快速退回到后端，松开卡盘，等待重新上料再次轧制。管子轧出轧机箱后，要及时放上刮油装置。正常轧制后，应把调试管不合格部位切除，整支不合格的应拿出并作好标识和记录（写明钢号和实际尺寸）。 7、所轧坯管检查 7.1 在调试正常后应检查：外径、壁厚、内孔、长度、直线度是否符合生产 传票要求，并取样保留样品（所有精管，即下工序不需要热处理的） 取样350mm，其他坯管取样100mm左右。原则上统一规格取一个 样，若中途有更换芯棒，调动轧机应及时取样看是否合格。 7.2 外观：内外表面光滑，不得有耳子、划伤、裂口及凹坑现象；耳子和裂 口应及时解决和切除。 7.3 若有芯棒断裂应将其选出，并把有芯棒部位的管子切除。所有精轧管轧 制后弯曲明显，应立即停止，并通知调整员。 7.4 不合格产品应做好标识，单独堆放。 7.5 轧管完成后填写记录单及冷轧卡片（所有精管用规定的塑料标签），并 在冷轧卡片上写好下一工序（如打尖、退火、中切等）。按我公司油 漆色标要求涂上油漆。
送料机安全操作作业指导书
送料机安全操作作业指导书 1.0. 目的： 1.1.制定本规程，确保送料机的安全运行处于受控状态。 2.0. 范围： 2.1.本规程适用于送料机的安全运行和操作以及新员工培训之用. 3.0. 安全操作内容： 3.1.冲床工必须经过学习，掌握设备的结构、性能，熟悉操作规程并取得操作许可方可独 立操作. 3.2.正确使用设备上安全保护和控制装置，不得任意拆动。 3.3.检查机床各传动、连接、润滑等部位及防护保险装置是否正常，装模具螺钉必须牢 固，不得移动。 3.4.机床送料机在工作前应作空运转2-3分钟，检查脚闸等控制装置的灵活性，确认正常 后方可使用，不得带病运转。 3.5.模具时要紧牢固，上、下模对正，保证位置正确，用手搬转机床试冲（空车），确保 在模具处于良好情况下工作。 3.6.开车前要注意润滑，取下床面上的一切浮放物品。 3.7.冲床取动时或运转冲制中，操作者站立要恰当，手和头部应与冲床保持一定的距离， 并时刻注意冲头动作，严禁与他人闲谈。\ 3.8.冲制或猥制短小工件时，应用专门工具，不得用手直接送料或取件。 3.9.冲制或猥制长体零件时，应设制安全托料架或采取其它安全措施，以免掘伤。 3.10.单冲时，手脚不准放在手、脚闸上，必须冲一次搬（踏）一下，严防事故。 3.11.两人以上共同操作时，负责搬（踏）闸者，必须注意送料人的动作，严禁一面取件, 一 面搬（踏）闸。 3.12.工作结束时及时停车，切断电源，擦拭机床，整理环境。
4.0. 滚轮送料机使用时注意事项： 4.1.滚轮送料机实际最大送料宽度是在晋志德现有滚轮规格上减去10mm因其具有挡料 轮避免偏料），不可超出这一范围，否则将导致：送料精度的不稳、送距不准，甚至 造成滚轮零部件的损坏。 4.2.滚轮送料机送料长度的调节应比寸动试冲略长。滚轮送料机连续冲压生产前都需进行 寸动试冲来确定送料长度，而寸动时因有刹车惯性，送料长度会偏长，当实际连续生 产时无刹车惯性，送料长度会变短，因此滚轮送料机长度的调节应比寸动试冲略长。 4.3.滚轮送料机送料长度变化大时，需重新调整滚轮摇臂位置。若送料长度变化大时， 摇臂与拉杆角度会发生变化，此时需旋转拉杆，使冲床停在上死点位置时，摇臂与拉 杆角度为90度，避免摇臂或传动轴的折断。4.4. 更换模具后，需重新调整 滚轮送料机的送料高度。冲压生产过程中要使用多套冲压模具，而不同的模具的模具 线高度各不相同，只有确保送料机的送料高度和模具材料线高度同高，才能使送料精 确、顺畅。 4.5. 正确的调整方法： 4.5.1.模具线相差不大时的调整方法：将滚轮送料机固定在安装板上的两个M14螺丝转松, 旋 转调整此螺丝，调节至所需高度后把螺丝锁紧即可。 4.5.2.模具线相差很大时的调整方法：模具线相差很大则需对滚轮送料机连杆长度进行调 节，先依次卸下连杆、安装板，将滚轮重新固定合适的高度后，然后依方法1调整, 最 后调整滚轮连杆，依次装好滚轮即可。 4.5.3.冲压生产线停机时，必须先停止冲床，再停整平机，避免因整平机过早停机造成冲压 材料供给不足。 4.5.4.滚轮送料机工作时应时常检查送料长度、送料精度是否正确，尽早发现问题，快速解 决，避免影响冲压生产。 5.0. 滚轮送料机维护保养时的特别注意: 5.1. 定期检查滚轮送料机各连接部件螺栓（如偏心盘螺丝、摇臂螺丝）紧固情况，如发 现松动应立即锁紧。 52 齿轮啮合及齿轮清洁齿轮长时间使用会造成磨损，造成齿轮间隙的变化，因此必须
下料工序作业指导书
下料工序作业指导书 适用范围 责任岗位所用设备（工具） 1 下料准备适用于角钢、方管、扁管、钢带下料工序 剪板、气割、角钢切断等下料工 剪板机、机械压力机、半自动切割机、手工割炬、带锯床 1.1下料班接到加工任务后, 首先持工件加工卡到放样中心领取样杆、样板，同时通知配料班配料。 1.2下料前，下料工首先根据加工卡及材料表与原材料认真核对，确认无误后方可下料。 1.3严格按放样所给定的尺寸下料。在划线、号形时，要根据原材料进行合理套料, 用石笔划线时，线宽不应超过1mm。 1.4部件材质、规格的代用，必须根据材料代用通知单, 严禁私自代料。 2 下料设备 2.1当材料规格在剪切设备承受能力之内时, 应优先选用剪切设备。 2.2剪切环境温度：碳素结构钢低于-20 ℃、低合金结构钢低于-15 ℃时，不应进行剪切。 2.3大的角钢、小型扁钢、厚的钢板等超过剪切设备的承受能力时，可根据技术要求采用带锯床切割或火焰切割下料。 3 下料 3.1设备操作人员必须熟悉设备的性能和使用说明书，根据推荐的技术规范或参数进行操作，认真执行设备管理的有关规定，严格遵守安全操作规程。 3.2在下料过程中，如发现钢材表面有裂缝、折叠、结疤、夹杂和重皮；表面有锈蚀、麻点、划痕，其深度大于该钢材厚度负允许偏差的1/2 ，或累计误差超出负允许偏差时，不得使用，应及时通知领料员将材料退回仓库。严禁使用不合格原材料。 3.3在下料及以后的标识时，必须进行首件检查。查看尺寸、偏差、毛刺、拉角、外观成型等是否合格, 合格后方可成批生产。过程中或过程结束进行自检。 3.4下料质量要求 ，其断口上不得有裂纹和大于1.0 mm 的边缘缺棱，切断处切割面平面度为
SMT上料作业指导书—范文
SMT 上料作业指导书—范文 、目的 为规范smt 贴片机操作人员上料的过程杜绝上料过程中不规范的行为，避免上错料和物料上反的情况发生。特做了以下规定，并标明了SMT 贴片机上料的注意事项。 二、SMT贴片机工作流程 1、SMT备料员把将要生产的产品套料从SMT配套领出来，对照GETBOM核对所备物料是否是BOM 中所列的替代料。 2、SMT 操作员参照SMT 栈位表，在所领料盘上标识物料对应的贴片机和feeder位置，用XXXX四位代码表示指定贴片机和feeder位置。第一位代码可为A、B、C、D,对应三条JUKI贴片线，A、B、C分别代表J1、J3贴片线的第一、第二、第三台贴片机，A、B分别代表J2贴片线的第一、第二台贴片机，对应CASIO 贴片机，A、B、C D分别代表贴片机的STAG日、STAGE、STAGE3 STAGE四个feeder支撑台。第二位代码为F、R,F代表安装在前面的feeder支撑台上，R 代表安装在后面的feeder 支撑台上。第三位、第四位为阿拉伯数字，代表要安装的feeder 位置编号。 3、确认元件的极性，若与栈位表上标示的不一致，需反馈班长或技术员。 4、把标识好所用贴片机和feeder 位置的料盘装在feeder 上，用标签纸写上指定贴片机和feeder位置的四位代码、物料的P/N,贴在feeder后面的固定位置以方便查料。 5、把已装好料的feeder 装在feeder 周转车上，把周转车推至机器旁，按照栈位表上的安装位置装在贴片机feeder 支撑台上，贴片机操作员自检后，通知相关人员复检，并通知IPQC查料，检查后要及时填写上料记录表丄QC在完成首件检查后再填写上料记录表。 6、生产中途换料参照上述4.2-4.5 的步骤。 7、不同包装方式元件的转换 a. 栈位表通常只设定卷带包装元件的栈位，卷带包装与管装、TDS托盘包装类元件之间转换时会涉及到栈位的变更，需把更
关键工序作业指导书汇编.
作业指导书汇编 ZYJX/JW-01-2014 编制： 审核： 批准： 发布：2014-5-10 实施：2014-5-10 目录
文件名称页码目录------------------------------------------------------1托辊焊接作业指导书----------------------------------------2 托辊装配作业指导书----------------------------------------3 装配作业指导书--------------------------------------------5 滚筒焊接作业指导书---------------------------------------13油漆作业指导书-------------------------------------------17 托辊焊接作业指导书
1．目的：明确工作职责，确保加工的合理性、正确性及可操作性。规范安全操作，防患于未然，杜绝安全隐患以达到安全生产并保证加工质量。 2．范围：适用于所有托辊轴承座焊接加工作业，是托辊生产关键工序。 3．职责：指导托辊轴承座焊接加工作业操作者的焊接工作。 ,4. 设备调整：检查设备是否完好，按规定要求润滑设备；按照托辊型号选择与之相对应的压头，调整设备支座高度使之与加工托辊相适应。 5. 焊接规范：使用CO2气体保护焊：要求焊角高3㎜，电流i=130～160A，电 压u=19～22V，CO2气体流量Q=20～25L/min，焊接速度V=40～45㎝/min，焊丝直径1.0㎜，材质H08Mn2SiA。 6. 加工完成的轴承座，经过检验合格后方可进行压装和焊接。 7. 第一步压装轴承座：将经过检验合格后轴承座放入筒皮两端各一个，摆在后 在压装机上采用与轴承座相对应的压头将冲压轴承座压入管体两端（关键工序：注意摆正，不可压偏）。 8. 第二步焊接轴承座：将压装上轴承座的筒皮置于托辊焊接机床上，顶紧轴承 座。要求焊缝均匀一致，接口不许有焊瘤、凸点、凹坑等缺陷。 9. 焊接：启动焊机，按焊接规范开始焊接一端轴承座。 10. 检验：焊接结束后检验两端焊缝，要求轴承座焊接牢固，焊高符合要求，焊 缝均匀一致，表面光洁，不得有气孔、夹渣、虚焊、疙瘩等质量缺陷。11. 自检合格后，报质检部检验。
仓储货架作业指导书
作业指导书汇编 JW-ZY-2015 编制人：企管部 审核人：韩光海 审批人：韩光海 发布时间：2015年11月8日 实施时间：2015年11月8日 天津佳维仓储设备制造有限公司
下料作业指导书JW-ZY-2015-01 序号工序名称工序内容要求使用设备检验方法备注 1 点检检查圆盘锯及冷却 装置是否正常试空车 圆盘锯 目测 耳听 2 运料将型材搬放在下料 工作台上放置位置便于操作 工作台 目测 3 调定位块根据下料尺寸调整 定位块位置，调整 后要紧固 定位块要紧固，防 止工作中移动卷尺 目测 4 锯断将型材放在圆盘锯 紧固钳中，靠紧定 位块，夹紧型材， 启动开关，下压锯 盘，进行切割。（下 料前先锯掉料头） 型材应放平，保证 切口断面与平面垂 直 圆盘锯目测 5 检验首件应检验尺寸、 切口等是否符合要 求，合格后再进行 正式生产。并且定 时自检，发现误差 及时调整 长度误差不得超过 5.0+ - mm；断面与水 平面垂直度不得超 过0.3mm 卷尺 角尺 目测
冲孔作业指导书JW-ZY-2015-02 序号工序名称工序内容要求使用设备检验方法备注 1 点检检查冲床设备运转是否正常，加注润 滑油试空车 冲床 目测 耳听 2 安装模具按要求选择合适的冲孔模具，并且调 整好位置将其固定选择适合的模具 做好固定 模具目测 3 运料将需冲孔的钢管用专用小车运至冲 床旁边便于操作的位置冲孔前要验证管 材尺寸是否正确 专用小车卷尺 4 冲孔启动开关，端平钢管，使冲孔面向上 进行冲孔。首件必须进行检验，合格 后方可正式生产，生产过程中应定时 进行自检，发现误差及时调整 孔位置误差不得 超过0.3mm 冲床卡尺 5 冲压孔形首先将冲压孔形的模具装好，并且调 整好位置将其固定；然后启动开关， 端平钢管进行冲压孔形操作。使孔边 向外翻。 孔边需向外翻 冲床目测 6 检验首件应检验孔形等是否符合要求 首件检验合格后方可正式生产，生产 过程中应定时进行自检，发现误差及 时调整 冲压出的孔形应 光滑，无明显的拉 伤， / 目测
关键(特殊)工序作业指导书
关键（特殊）工序作业指导书 一、经过研究，本工程将下列工序列为关键工序 1、电缆桥架安装 2、电缆敷设 3、矿物绝缘防火电缆（含柔性矿物绝缘电缆）技术要求 4、综合吊架安装 二、施工工艺 1、电缆桥架安装 桥架安装前，必须与空调通风、给排水等专业协调，避免与风管、水管发生冲突。 根据车站综合管线布置图，以风管、水管或墙体为参考，确定桥架的安装位置，使用钢卷尺、水平尺、线锤、墨斗等工具进行弹线定位。 在桥架直线段两端用冲击钻打孔，安装两端的四个立柱，用水平尺和线锤调正。再用尼龙绳绷紧在两立柱靠桥架侧平面，以此为依据每隔1.5米依次安装其他立柱。 立柱安装好后同样先安装两端托臂，调平后利用尼龙绳以同样的方法安装其他托臂。 桥架安装时应先安装弯通、三通，再安装直线段部分。桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。 多层桥架应先安装上层，后安装下层，各层标高以设计图为准。水平相邻桥架净距不宜小于50mm，与弱电电缆桥架距离不小于0.5m。 桥架跨越建筑物变形缝时应按《钢制电缆桥架安装工艺》做好伸缩缝处理，桥架直线段超过30m时，应设热胀冷缩补偿装置。 桥架安装应横平竖直、连接牢固、整齐美观，宜与建筑物坡度一致，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。 桥架接地采用在桥架上敷设40×4镀锌扁钢作为接地干线，并通过单芯电缆与变电所接地母排可靠连接，桥架与桥架间、桥架与接地干线间通过编织铜线相互连接，形成电气通路。
2、电缆敷设 （1）电缆敷设 电缆敷设前检查电缆支架、桥架、吊架、托架等预埋件的牢固，预留孔、洞、槽的正确、电缆夹层、沟、隧道、电缆井无杂物和积水，附设路径畅通，电缆滚动前，检查电缆盘牢固，滚动时顺着电缆盘上的箭头指示或电缆缠紧方向，再穿过站台板、轨道、建筑物时穿管防护，防护管内径大于电缆外径的1.5倍。 在桥架上敷设多根电缆时，事先将电缆的排列用图表的方式画出来，按图敷设，以防交叉和混乱。敷设前应检查电缆外观无损伤、扭曲现象，绝缘测试良好。 敷设时将电缆盘置于放线架上，放线架的设置地点以敷设方便为原则，一般在电缆的起点或终点。在桥架上均匀安放滚轮或滑车，将电缆置于其上以人力牵引敷设。电缆上不得有铠装压扁、电缆绞拧和护层折裂等未消除的机械损伤，附设后按设计要求排列整齐无交叉，在终端和接头处附近预留备用长度。 对于部分穿管敷设的电缆，敷设前应首先检查钢管两端口是否光滑，护口是否齐全，钢管内部无积水且无异物堵塞；当管路较长或转弯较多时，应往管内吹入适量的滑石粉。 敷设电缆时应用力均匀，配合协调，牵引力不得大于缆线允许张力的80%。站内长路径、隔层或隔房间敷设电缆时应配备对讲机。电缆遇建筑物伸缩缝应留有余量，电缆最小弯曲半径要符合施工规范要求。 电缆敷设完毕应及时在两端挂牌，标牌字迹清晰、不易褪色，注明起止点、电缆编号及规格型号。桥架上的电缆应整理顺直并用尼龙扎带绑扎固定。 电缆桥架内每根电缆每隔50m处，电缆的首端、尾端及转弯处设置标记，注明电缆编号、型号、规格、起点和终点。强电与弱电再同一竖井内敷设时，分别再竖井的两侧敷设或采取隔离措施。桥架距地面的高度，不得低于2.5m(专用电缆通道除外)。 电缆桥架遇伸缩缝时配置伸缩板进行补偿处理。 （2）电缆终端头制作 严格遵守制作工艺流程，电缆终端头按设计安装在指定位置，带电部分对地净距离满足室内配电装置最小安全净距的要求，并牢固地固定在支架或框架上。 电缆终端头制作前应将电缆两端包扎好，防止潮气进入。

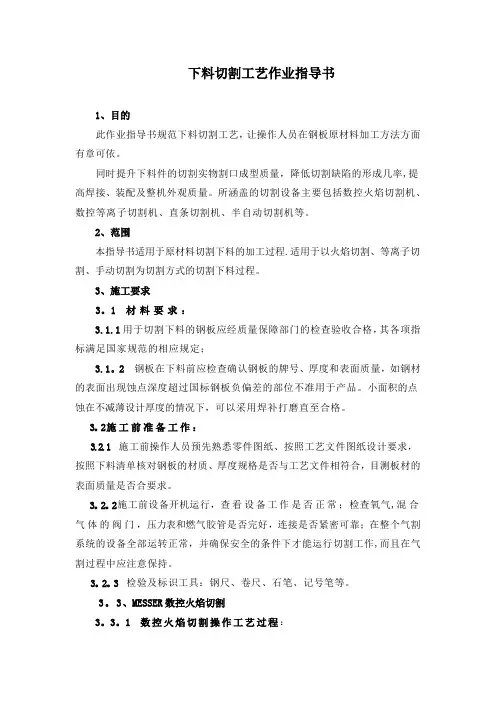

下料切割工艺作业指导书
