功率放大器的技术指标

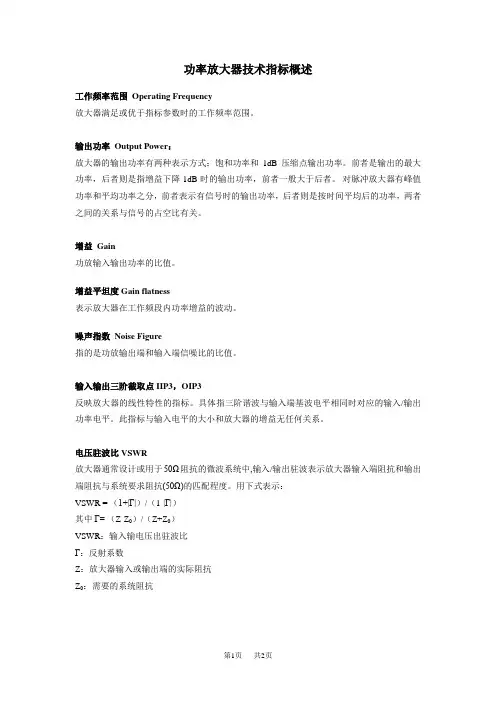

功率放大器的技术指标：
1）
输出功率：1额定输出功率：是指在一定的谐波失真系数和一定频率范围下所测的功率放大器的输出功率。
2最大输出功率：是指在一定的负载上，功率放大器在规定的谐波失真系数时，采用1000Hz 的正弦波检测信号所得到的连续最大的输出功率。业余条件下，功率放大器的额定输出功率可以通过下式进行换算：
额定输出功率＝最大输出功率×0.8
额定输出功率＝峰值功率×0.5
2）
放大增益：也为放大倍数，放大器的电压增益是指输出电压和输入电压之比，电流增益是指输出电流和输入电流之比，功率增益是指输出功率与输入功率之比。
3）
频率响应：反应了功率放大器对各种频率信号放大的情况。品质较高的功率放大器能够重放频率较宽的信号。一般的放大器频率响应均应在20Hz～20KHz
4）
信噪比：是指信号电平与噪声电平的比率，用S/N表示。S为信号电平，Ｎ为噪声电平。信噪比越高噪声越低。
5）
失真：是指放大器的输入信号与输出信号在几何形态上发生了变化。
其主要有：1谐波失真：由于放大器的非线性而产生的，会使声音走调。
2互调失真：是由各个频率信号之间相互调制而产生的，会使声音尖刺、混浊。
3相位失真：是由于放大器对于不同频率产生的相移不均而产生的。
4瞬态失真：会使声音变抖动、不清晰。
5交越失真：会使重放声产生间歇感。
6）
动态范围：是指放大器的最高输出电压与无信号时的噪声之比。其表示了功率放大器的重放声的动态范围和对微弱信号的表现能力。其会受输出功率的影响。
7）
瞬态响应：是指放大器对脉冲信号（瞬时大信号）的跟随能力。从声音的重放角度来看，瞬态响应较好，重放时就会干净、利落。否则会含糊不清。一般用转换速率SR来表示。转换速率是指在单位时间内信号电压的变化量，其单位是V/μs 。一般前置放大器的SR能够达到5V/μs就可以满足前置放大器的要求。一般功率放大器的SR能够达到50V/μs就可以达到高保真瞬态的要求。
8）
阻尼系数：是表示功率放大器的内阻的指标，它与扬声器的阻抗成正比，通常阻尼系数越大，扬声器的失真就越小。
