7、路径复测分坑作业指导书
7、路径复测分坑作业指导
书
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

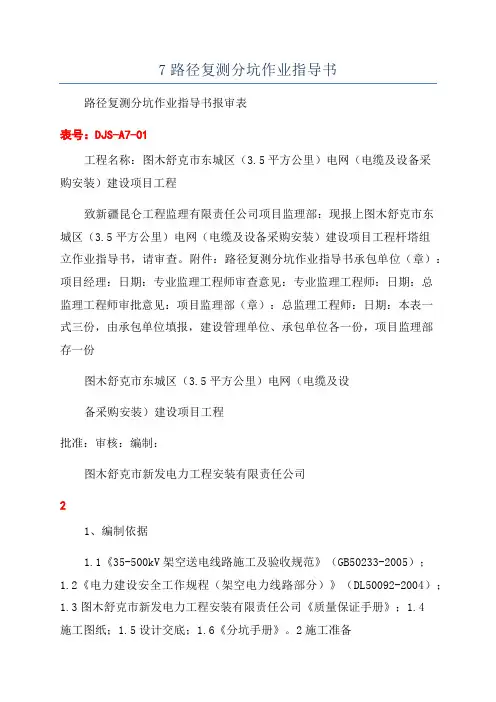

路径复测分坑作业指导书报审表
表号： DJS-A7-01
本表一式三份，由承包单位填报，建设管理单位、承包单位各一份，项目监理部存一份
图木舒克市东城区（3.5平方公里）电网（电缆及设备采购安装）建设项目工程
路径复测分坑工程作业指导书
批准：
审核：
编制：
图木舒克市新发电力工程安装有限责任公司
1、编制依据
1.1《35-500kV架空送电线路施工及验收规范》（GB50233-2005）；
1.2《电力建设安全工作规程（架空电力线路部分）》（DL50092-2004）；
1.3图木舒克市新发电力工程安装有限责任公司《质量保证手册》；
1.4施工图纸；
1.5设计交底；
1.6《分坑手册》。
2施工准备
2.1对测量工具的要求
施工测量前对用于测量的仪器、工具等进行精度校验，本工程只允许使用精度为2”的经纬仪，测量工器具必须有有效的鉴定证书，严禁不合格仪器及测量工具用于施工现场。
2.1.1 经纬仪
施工前应对经纬仪进行以下项目的检查：
a）水准管和垂直竖轴的垂直度；
b）视准轴和水平轴的垂直度；
c）水平轴和竖直轴的垂直度；
d）望远镜十字线及水准管竖盘游标水准管等；
对不符合技术要求的仪器应进行校正，即使是新出厂的精密仪器，在使用前也须进行检定校准后方可使用。
3路径复测
3.1路径复测的项目
3.1.1直线杆塔中心桩复测；
3.1.2转角杆塔中心桩复测；
3.1.3档距和高差的复测；
3.1.4基础断面的测量（包括基础各腿基面对中心桩的高差）；
3.1.5被跨越物、地形凸起点、风偏危险点高差及水平距离的测量；
3.1.6已丢失的桩位补钉。
3.2直线杆塔中心桩复测
3.2.1直线杆塔中心桩复测，以直线桩为基准，用正倒镜分中法来复测，复测时以设计勘测钉立的两个相领的直线桩为基线，其横线路方向偏差不大于50mm，当采用经纬仪视距法复测距离时，顺线路方向相领杆塔位中心桩间的距离与设计值的偏差不大于设计档距的1%；高差偏差不超过正负0.5m。
3.2.2在直线塔复测过程中，如有暂时无法清除的障碍物，可采用矩形法或等腰三角形法，绕过障碍物进行复测；
3.2.3如果一个耐张段的塔位中心桩或方向桩丢失严重，应先进行补钉桩位，补钉桩时采用的方法：直线桩位采用正倒镜分中法或延长法，根据设计规定的档距及高差进行补钉。
3.3转角杆塔中心桩复测；
转角杆塔桩的复测是复查转角塔的角度值是否符合设计角度，用测回法测一个测回，测得的角度值与原设计的角度值之差不大于1分30秒则认为合格，如大于1分30秒应慎重复测，并会同设计究
7、路径复测分坑作业指导书
7、路径复测分坑作业指导 书 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
路径复测分坑作业指导书报审表 表号： DJS-A7-01 本表一式三份，由承包单位填报，建设管理单位、承包单位各一份，项目监理部存一份
图木舒克市东城区（3.5平方公里）电网（电缆及设备采购安装）建设项目工程 路径复测分坑工程作业指导书 批准： 审核： 编制：
图木舒克市新发电力工程安装有限责任公司
1、编制依据 1.1《35-500kV架空送电线路施工及验收规范》（GB50233-2005）； 1.2《电力建设安全工作规程（架空电力线路部分）》（DL50092-2004）； 1.3图木舒克市新发电力工程安装有限责任公司《质量保证手册》； 1.4施工图纸； 1.5设计交底； 1.6《分坑手册》。 2施工准备 2.1对测量工具的要求 施工测量前对用于测量的仪器、工具等进行精度校验，本工程只允许使用精度为2”的经纬仪，测量工器具必须有有效的鉴定证书，严禁不合格仪器及测量工具用于施工现场。 2.1.1 经纬仪 施工前应对经纬仪进行以下项目的检查： a）水准管和垂直竖轴的垂直度； b）视准轴和水平轴的垂直度； c）水平轴和竖直轴的垂直度； d）望远镜十字线及水准管竖盘游标水准管等； 对不符合技术要求的仪器应进行校正，即使是新出厂的精密仪器，在使用前也须进行检定校准后方可使用。 3路径复测
3.1路径复测的项目 3.1.1直线杆塔中心桩复测； 3.1.2转角杆塔中心桩复测； 3.1.3档距和高差的复测； 3.1.4基础断面的测量（包括基础各腿基面对中心桩的高差）； 3.1.5被跨越物、地形凸起点、风偏危险点高差及水平距离的测量； 3.1.6已丢失的桩位补钉。 3.2直线杆塔中心桩复测 3.2.1直线杆塔中心桩复测，以直线桩为基准，用正倒镜分中法来复测，复测时以设计勘测钉立的两个相领的直线桩为基线，其横线路方向偏差不大于50mm，当采用经纬仪视距法复测距离时，顺线路方向相领杆塔位中心桩间的距离与设计值的偏差不大于设计档距的1%；高差偏差不超过正负0.5m。 3.2.2在直线塔复测过程中，如有暂时无法清除的障碍物，可采用矩形法或等腰三角形法，绕过障碍物进行复测； 3.2.3如果一个耐张段的塔位中心桩或方向桩丢失严重，应先进行补钉桩位，补钉桩时采用的方法：直线桩位采用正倒镜分中法或延长法，根据设计规定的档距及高差进行补钉。 3.3转角杆塔中心桩复测； 转角杆塔桩的复测是复查转角塔的角度值是否符合设计角度，用测回法测一个测回，测得的角度值与原设计的角度值之差不大于1分30秒则认为合格，如大于1分30秒应慎重复测，并会同设计究
不等高基础分坑
输电线路知识 分坑测量、跨越测量、交叉角测量、弧垂测量及计算 分坑测量 定义：根据定位的中心桩位，根据基础类型依照设计图纸规定的尺寸进行坑口放样工作，称为分坑测量。也就是根据设计要求确定各塔杆腿基础砼中心及设计基准面高（包括基础尺寸）。 分为： 带拉线直线单杆的分坑；2.直线双杆分坑；3.带拉线双杆（转角双杆）的分坑；4.方形塔基础分坑；5.矩形塔基础分坑；6.不等高塔腿基础分坑；7.中心点位移的转角塔分坑；主要就是6、7进行说明一下。 一般方形塔塔腿方向确定： 分坑测量步骤：设计图纸计算->桩位复测->初步分坑->降低基面、平整基础施工面->砼中心找正->验证 设计图纸计算：1、认证阅读图纸资料。2、根据设计图纸及说明计算各腿的半根开、半对角线根开等。 桩位复测：根据线路复测时所钉立的顺线路方向的横线路方向的辅桩，检查塔位桩的位置是否正确，如有偏差应重新钉立塔位桩。（直线塔及转角塔横线路方向桩确定） 初步分坑： 基础一般为矩形（正方形）基础。 目的：按设计要求确定降基的范围及深度。 不等高基础的根开一般分四个腿分别给出正侧面根开，分坑时候进行单腿分坑，按照具体情况选择以下3种分坑测量方法： 方法1：变通井字形分坑法 当铁塔有减腿设计时，基础各腿的半根开控制桩不重合，应采用变通井字形分坑法，分别对各腿单独钉桩控制，操作方法同普通井字发。 变通井字法：
在中心桩设站，以线路前进方向为零，度盘顺时针转（180°-Θ）/2，并在方向上定出与C、D腿的正面半根开距离相等的辅助桩位点，即OC1=C腿的正面半根开、OD1=D腿的正面半根开、反方向定出OA1、OB1，度盘顺时针转90°，定出与侧面半根开距离相等的OD2、0A2，同样倒镜定出OC2、OB2。在C1、C2、D1、D2、A1、A2、B1、B2上设仪器，以中心桩方向为零，根据转向角度关系定出C3、C4、D3、D4、A3、A4、B3、B4等辅助桩。然后根据各腿辅助桩位定出各塔腿中心点及基础尺寸位置。下图为不等高基础无位移转角塔。此种方法较复杂。仪器设站较多，容易出错，但能解决在中心桩看不到各塔腿中心的问题。 变通井字法 在以上所说变通的井字法中，距离为水平距离，在实际中，由于地形原因，采取的是钢尺距离，是斜距。 因此需要计算丈量的斜距。公式中S1为斜距，S为水平距离，h为两点之间的高差，可用经纬仪求得：S1=根号（s2+h2） h1=v1-i，h2=v2-i，h1-2=v1-v2
复测分坑作业指导书
伊敏低压进户电缆改造工程复测作业指导书 编制单位：兴安盟恒昇电力工程有限公司 批准：年月日 审核：年月日 编制：年月日
目录 1.工程概况 2.适用范围 3.作业任务 4.作业准备工作 5.施工工艺及技术要求 6.质量标准及检验要求 7.安全施工及文明施工 8.作业工艺流程图 9.施工记录 10.支持性文件 11.工器具配备表
1 适用范围 本作业指导书适用于送电线路的复测施工和各种常见类型基础分坑测定。 2 作业任务 复测施工的任务是核对设计部门提供的杆明细表、平断面图与现场是否相符，设计标桩是否丢失或移动，为基础施工做好准备，也为后续工程质量检查创造条件。 a：直线杆中心桩复测； b：转角杆中心桩复测； c：档距和标高的复测； d：丢桩补测； e：施工基面的开挖测量。 分坑的任务是根据设计图纸提供的基础类型和根开大小，测定出基础的各坑角桩与其塔位中心桩的相对位置。 a：各种直线杆的基础分坑； b：各种转角杆的基础分坑； c：拉线坑位的测定。 3.作业准备工作 在明确施工任务后，应首先向施工队提供下列技术资料，以便施工队组织学习，在施工中贯彻执行。 有关施工图纸。 施工区段的平断面图和塔位明细表。 技术交底： 在进行复测、分坑前，对参加施工作业的人员要进行技术交底，交底内容做记录并让参加人员签字。 技术交底的内容包括： 设计图纸，有关要求及说明。 与本工程有关的国家现行有关标准及规范。 本作业指导书。 工具准备 经纬仪
施工测量用的仪器必须经计量检定合格，并在使用前应进行检查。 经纬仪检查内容包括： a：照准部的旋转是否灵活，制动、微动螺旋是否有效，望远镜调焦是否正常，成像是否清晰，度盘刻划是否清楚等。 b：照准部水准管轴与竖轴是否垂直。 c：十字丝竖丝、视准轴是否垂直横轴。 d：横轴与竖轴间是否垂直。 e：竖盘指标线的位置是否正确。 施工测量用的经纬仪其最小读数不应大于1’。 水准仪 水准仪必须经计量检定合格，并应在使用前进行检查。 水准仪的检查包括： a:望远镜成像是否清晰，目镜物镜的调焦螺旋是否灵活，水平制动及微动螺旋是否有效，脚螺旋转动是否自如。 b:圆水准器轴是否平行于仪器竖轴。 c:十字横丝是否垂直于仪器竖轴。 d:水准管轴是否平行于视准轴。 三脚架 对施工使用三脚架有如下要求: 架头连接螺旋与仪器可靠连接，架头无松动。 架腿固紧螺旋有效制动架腿。 塔尺 施工使用的塔尺有如下要求: 刻度要清晰、准确 连接处无损坏或损坏程度不影响长度的稳定。 花杆：要求花杆要正直、尖端要在花杆中心。 钢卷尺：要经过计量检定，读数清晰。 对讲机：使用前充电并检测通话质量。
