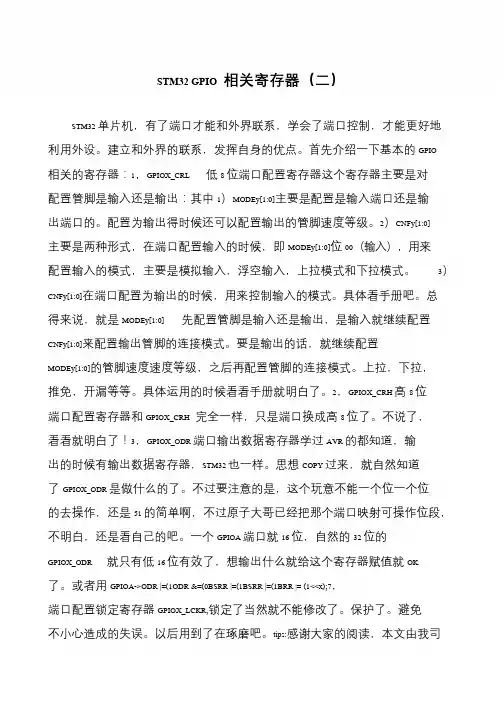

STM32单片机GPIO寄存器的功能解析

1、GPIO的寄存器按照功能可以分为以下几类：

A、配置寄存器

B、数据寄存器

C、位寄存器

D、锁定寄存器

2、对于GPIO端口，每个端口有16个引脚，每个引脚的模式由寄存器的四个位控制，每四位又分为两位控制引脚配置（CNFy［1:0］），两位控制引脚的模式及最高速度（MODEy ［1:0］），其中y表示第y个引脚。配置GPIO引脚模式的一共有两个寄存器，CRH是高寄存器，用来配置高8位引脚，还有CRL配置低八位引脚。

3、端口位设置\清除寄存器（GPIOx_BSRR）

一个引脚y的输出数据由GPIOx_BSRR寄存器位的2个位来控制分别为BRy （Bit Reset y）和BSy （Bit Set y），BRy位用于写1清零，使引脚输出低电平，BSy位用来写1置1，使引脚输出高电平。而对这两个位进行写零都是无效的。

4、Cortex-M3有32根地址线，所以它的

寻址空间大小为2 bit=4GB。ARM公司设计时，预先把这4GB的寻址空间大致地分配好了。它把地址从0x4000 0000至0x5FFF FFFF（512MB ）的地址分配给片上外设。

5、stm32f10x.h这个文件中重要的内容就是把STM32的所有寄存器进行地址映射。如同51单片机的头文件一样，stm32f10x.h像一个大表格，我们在使用的时候就是通过宏定义进行类似查表的操作。

6、STM32总线有AHB总线、APB2总线、APB1总线

7、时钟系统。

A、从时钟频率来说分为告诉时钟和低速时钟，高速时钟是提供给芯片主体时钟，而低速时钟只是提供给芯片中的RTC及独立看门狗使用。

B、从芯片角度来说，时钟源分为内部时钟与外部时钟源，内部时钟是在芯片内部RC振

单片机89C51特殊功能寄存器

单片机89C51特殊功能寄存器高手从菜鸟忽略作起之（三）单片机共有21个特殊功能寄存器，下面从其功能，位结构，地址，读写方法对其作详细介绍。一，特殊功能寄存器总述。二，特殊功能寄存器分类：

1.CPU控制类（6个）：Acc,B,PSW,DPL,DPH,SP. 2.中断控制类（2个）：IE,IP. 3.计数/定时类（6个）：TMOD,TCON,TL0,TL1,TH0,TH1. 4.并口端口类（4个）：P0,P1,P2,P3. 5.串口端口类（2个）：SCON,SBUF. 6.电源管理类（1个）：PCON. 三，特殊功能寄存器详述： 1.CPU控制类（6个）：Acc,B,PSW,DPL,DPH,SP 1.1 Acc:累加器，可按位，字节访问。 1.2 B:辅助寄存器，用于进行乘除运算。 P:奇偶校验位：P=0:1的个数为奇数;P=1,1的个数为偶数。 ---：保留位，没使用。 OV:Over flow,溢出标志，OV=0:没溢出；OV=1:溢出。 Rs0:Regedit select 0,寄存器选取0. RS1:Regedit select 1,寄存器选取1。 F0:User Flag bit:用户自定义位。 Ac: Auxiliary Carry,辅助进位标志，由低4位运算时，是否有向高4位进位。Cy:Carry,进位标志。字节运算时，是否有进位。 1.4 DPTL:Data Pointer Register Low,数据指针寄存器低8位。 1.5 DPTH:Data Pointer Register High,数据指针寄存器高8位。 1.6 SP: Stock Pointer:栈指针寄存器。 2.中断控制类寄存器（2个）：IE,IP EX0: Enable Extra 0 ,INT0 中断允许位。 ET0: Enable Timer 0,C/T0 中断允许位。 EX1: Enable Extra 1 ,INT1 中断允许位。 ET1: Enable Timer 1,C/T1 中断允许位。 ES: Enable serial ,串行中断允许位。 ET2: Enable Timer 2,C/T2 中断允许位。

51单片机特殊功能寄存器功能一览表

51单片机特殊功能寄存器功能一览表 21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：

STM32库函数操作和寄存器操作

STM32库函数操作和寄存器操作首先，两个都是C语言。从51过渡过来的话，就先说寄存器操作。每个MCU都有自己的寄存器，51是功能比较简单的一种，相应的寄存器也比较少，我们常用的就那么几个，像P0 P1 SMOD TMOD之类的，这些存在于标准头文件reg.h里面，因为少，所以大家就直接这么去操作了，每一位对应的意义随便翻一下手册就看得到，甚至做几个小项目就记的很清楚了。所以做51开发的时候大多数都是直接操作寄存器。到了STM32，原理一样，也是有自己的寄存器，但是作为一款ARM 内核的芯片，功能多了非常多，寄存器自然也就多了很多，STM32的手册有一千多页，这时候想去像51那样记住每个寄存器已经不现实了，所以ST的工程师就给大家提供了库函数这么一个东西。这是个神器。库函数里面把STM32的所有寄存器用结构体一一对应并且封装起来，而且提供了基本的配置函数。我们要去操作配置某个外设的时候不需要再去翻眼花缭乱的数据手册，直接找到库函数描述拿来就可以用，这样就能把精力放在逻辑代码的开发上，而不是去费力的研究一个芯片的外设要怎么配置寄存器才能驱动起来。简单讲就是这些了，库函数是为了让开发者从大量繁琐的寄存器操作中脱离出来的一个文件包，在使用一个外设的时候让开发者直接去调用相应的驱动函数而不是自己去翻手册一个一个配置寄存器。有人说用库函数掌握不到芯片的精髓，见仁见智了。熟悉一款芯片是在不断的开发使用中逐渐了解并掌握的，调试的过程中会遇到很多问题，会要求我们去跟踪相关寄存器的状态，在整个框架都已经建立起来的基础上再去对照手册做具体到寄存器每一位的分析，代码对照现象，很快就能积累起来经验，祝成功。

MCS-51系列特殊功能寄存器

MCS-51系列特殊功能寄存器（80H~FFH） 1．P0 (80H) 2．SP 栈指针（81H） 3．DPTR 数据指针（由DPH和DPL组成） DPL 数据指针低八位（82H） DPH 数据指针高八位（83H） 4．PCON 电源管理寄存器（87H） SMOD ：波特率倍增位。SMOD=0时，不变；SMOD=1时，倍增。 GF1，GF0 ：通用标志位。 PD ：掉电方式位。PD=1时，进入掉电方式。 IDL ：待机方式位。IDL=1时，进入待机方式。 5．TMOD 定时/记数方式寄存器（89H） GATE ：门控位。GATE=0时，直接由TR启动定时器；GATE=1时，须外部INT为1时，且TR启动定时器。 C/T ：功能选择位。C/T=0时，为定时器；C/T=1时，为计数器。 M1，M0 ：方式选择位。

6．T CON 定时/记数控制寄存器（88H） TF1 ：定时器1溢出标志。由硬件置1，并且进入中断；进入中断服务程序后，由硬件清0，查询方式下由软件清0。 TR1 ：定时器运行控制位。TR1=0时，关闭T1；TR1=1时，启动T1。 TF0 ：定时器0溢出标志。由硬件置1，并且进入中断；进入中断服务程序后，由硬件清0，查询方式下由软件清0。 TR0 ：定时器运行控制位。TR0=0时，关闭T0；TR0=1时，启动T0。 IE1 ：外部中断1请求标志。 IT1 ：外部中断1触发方式。IT1=0时，为低电平触发方式；IT1=1时，为负跳变触发方式（边沿触发）。 IE0 ：外部中断0请求标志。 IT0 ：外部中断0触发方式。IT0=0时，为低电平触发方式；IT0=1时，为负跳变触发方式（边沿触发）。 7．P1 （90H） SM0，SM1 ：串行方式控制。 SM2 ：多机通讯控制位。SM2=0时，禁止多机通讯；SM2=1时，允许多机通讯。

51_52系列单片机特殊功能寄存器及资源映射方式总结

51系列单片机特殊功能寄存器总结第一节：片内RAM映射： 51：00H_7FH 128B片内（DATA）,其中00H-07H: bank0,08H-0FH: bank1, 10H-17H: bank2,18H-1FH:bank3. 20H-2FH: 位寻址区（bdata） 30H-7FH: 堆栈区。 80H-FFH: SFR区 52：增加了80H-FFH间接寻址的片内RAM(IDATA) 第二节：特殊功能寄存器(51) ①TCON,地址：88H,定时器计数器控制，中断控制 IT0/1:外部中断触发方式控制，置0，为低电平触发，置1，为下降沿触发。每个机器周期的S5P2器件多外部触发采样。响应中断需要两个机器周期。 IE0/1:外部中断请求标志，CPU响应中断后，硬件自动将IE清0 TFx,定时器Tx溢出标志，计数溢出时，硬件将其置位，响应中断后，硬件将其清0，该位可由程序查询。 TRx, 定时器x运行控制，置1则启动定时器，清0则停止定时器。 ②TMOD,地址：89H, 定时器计数器工作方式控制 counter对外部输入外冲计数，计一次数需要两个机器周期。 GATE: 取反后与外部中断输入或运算后再同TCON的TRx位相与控制计数器的启与停，GATE为0时，允许TRx开启或停止计数器，为1时，允许INTx开启或停止计数器。 ③TL0, 地址：8AH, 定时器0低八位 ④TL1, 地址：8BH, 定时器1低八位

⑤TH0, 地址：8CH, 定时器0高八位 ⑥TH1, 地址：8DH, 定时器1高八位1 ⑦SCON, 地址：98H,串行通信控制寄存器 S M2:方式2和方式3的多机通信控制位，在方式0中，SM2应置0。 REN:允许串行接收位，由软件置1时，允许接收，清0时。禁止接收 TB8：方式2和方式3中，发送的第9位数据，需要时由软件置位或复位。 RB8: 方式2和方式3中,接收到的第9位数据，在方式1时，RB是接收到停止位，在方式0时，不使用RB8. TI:接收中断标志，由硬件置1，在方式0时，串行发送到第8位结束时置1；在其他方式，串行口发送停止位时置1。TI必须由软件清0。 RI:接收中断标志，由硬件置1。在方式0时（SM2应置0），接收到第8位结束时置1，当SM2＝0的其他方式（方式0，1，3）时，接收到停止位置位“1”，当SM2＝1时，若串口工作在方式2和3，接收到的第9位数据（RB8）为1时，才激活RI。在方式1时，只有接收到有效的停止位时才会激活RI。RI必须由软件清0 ⑧SBUF, 地址：99H,串行通信数据缓冲器 ⑨IE, 地址：A8H,中断使能控制寄存器 EA: globle interuption Enable, 1: Enable, 0: Disable ET2: timers2 flowover interuption Enable for52, 1: Enable, 0: Disable ES: serrial port interuption Enable, 1: Enable, 0: Disable ET1/0: timers1/0 flowover interuption Enable, 1: Enable, 0: Disable EX1/0: external interuption Enable, 1: Enable, 0: Disable

STM32单片机GPIO寄存器的功能解析

STM32单片机GPIO寄存器的功能解析 1、GPIO的寄存器按照功能可以分为以下几类： A、配置寄存器 B、数据寄存器 C、位寄存器 D、锁定寄存器 2、对于GPIO端口，每个端口有16个引脚，每个引脚的模式由寄存器的四个位控制，每四位又分为两位控制引脚配置（CNFy［1:0］），两位控制引脚的模式及最高速度（MODEy ［1:0］），其中y表示第y个引脚。配置GPIO引脚模式的一共有两个寄存器，CRH是高寄存器，用来配置高8位引脚，还有CRL配置低八位引脚。 3、端口位设置\清除寄存器（GPIOx_BSRR）一个引脚y的输出数据由GPIOx_BSRR寄存器位的2个位来控制分别为BRy （Bit Reset y）和BSy （Bit Set y），BRy位用于写1清零，使引脚输出低电平，BSy位用来写1置1，使引脚输出高电平。而对这两个位进行写零都是无效的。 4、Cortex-M3有32根地址线，所以它的寻址空间大小为2 bit=4GB。ARM公司设计时，预先把这4GB的寻址空间大致地分配好了。它把地址从0x4000 0000至0x5FFF FFFF（512MB ）的地址分配给片上外设。 5、stm32f10x.h这个文件中重要的内容就是把STM32的所有寄存器进行地址映射。如同51单片机的头文件一样，stm32f10x.h像一个大表格，我们在使用的时候就是通过宏定义进行类似查表的操作。 6、STM32总线有AHB总线、APB2总线、APB1总线 7、时钟系统。 A、从时钟频率来说分为告诉时钟和低速时钟，高速时钟是提供给芯片主体时钟，而低速时钟只是提供给芯片中的RTC及独立看门狗使用。 B、从芯片角度来说，时钟源分为内部时钟与外部时钟源，内部时钟是在芯片内部RC振

单片机特殊功能寄存器及相应功能

SPECIAL FUNCTION REGISTER ?? Register (MSB) (LSB) Byte Symbol b7 b6 b5 b4 b3 b2 b1 b0 Address P0 P0.7 P0.6 P0.5 P0.4 P0.3 P0.2 P0.1 P0.0 80H(128) SP 81H(129) DPL 82H(130) DPH 83H(131) PCON SMOD - - - GF1 GF0 PD IDL 87H(135) *PCON SMOD - - WLE GF1 GF0 PD IDL 87H(135) TCON TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0 88H(136) TMOD GATE C/T M1 M0 GATE C/T M1 M0 89H(137) TL0 8AH(138) TL1 8BH(139) TH0 8CH(140) TH1 8DH(141) P1 P1.7 P1.6 P1.5 P1.4 P1.3 P1.2 T2EX T2 90H(144) *P1 SDA SCL RT2 T2 CT3I CT2I CT1I CT0I 90H(144) SCON SM0 SM1 SM2 REN TB8 RB8 TI RI 98H(152) SBUF 99H(153) P2 P2.7 P2.6 P2.5 P2.4 P2.3 P2.2 P2.1 P2.0 0A0H(208) IE EA - ET2 ES ET1 EX1 ET0 EX0 0A8H(168) *IEN0 EA EAD ES1 ES0 ET1 EX1 ET0 EX0 0A8H(168) +CML0 0A9H(169) +CML1 0AAH(170) +CML2 0ABH(171) +CTL0 0ACH(172) +CTL1 0ADH(173) +CTL2 0AEH(174) +CTL3 0AFH(175) P3 RD WR T1 T0 INT1 INT0 TXD RXD 0B0H(176) IP - - PT2 PS PT1 PX1 PT0 PX0 0B8H(184) *IP0 - PAD PS1 PS0 PT1 PX1 PT0 PX0 0B8H(184) +P4 CMT1 CMT0 CMSR5 CMSR4 CMSR3 CMSR2 CMSR1 CMSR0 0C0H(192) +P5 ADC7 ADC6 ADC5 ADC4 ADC3 ADC2 ADC1 ADC0 0C4H(196) +ADCON ADC.1 ADC.0 ADEX ADCI ADCS AADR2 AADR1 AADR0 0C5H(197)

51单片机寄存器地址查询

适合初学好东西一起分享中断使能寄存器IE 中断总开关EA=1；启动有中断EA=0；关闭所有中断保留 TF2中断开关ET2=1；启动ET2=0；关闭（8052）串行口中断开关ES=1启动串口ES=0 关闭串口 TF1中断开关ET1=1；启动ET1=0；关闭 INT1中断开关EX1=1；启动EX1=0；关闭 TF0中断开关ET0=1；启动ET0=0；关闭 INT0中断开关EX0=1；启动EX0=0；关闭中断优先级寄存器IP EA — ET2 ES ET1 EX1 ET0 EX0 IE 寄存器 IP.7 IP .6 IP .5 IP .4 IP .3 IP .2 IP .1 IP .0 IP 寄存器 — — PT2 PS PT1 PX1 PT0 PX0 保留保留 TF2中断先级 PT2=1；TF2为高优先级（8052）串行口中断优先级PS1=1；为高优先级 TF1中断先级PT1=1；TF1为高优先级 INT1中断优先级PX1=1；为最高优先级 TF0中断先级PT0=1；TF1为高优先级 INT0中断优先级PX0=1；为最高优先级定时器/计数器控制寄存器TCON Timer1中断标志CPU 设置 Timer1启动开关TR1=1；启动Timer1 TR1=0；关闭Timer1 Timer0中断标志CPU 设置 Timer0启动开关TR0=1；启动Timer1 TR0=0；关闭Timer0 INT1中断标志CPU 设置 INT1信号种类IT1=1；负边沿触发IT1=0；低电平触发 INT0中断标志CPU 设置 INT0信号种类IT0=1；负边沿触发IT0=0；低电平触发定时器/计数器功能外部中断功能定时器/计数器方式寄存器TMOD

STM32f103寄存器说明

CRC寄存器（一种算法,用以确认发送过程中是否出错）数据寄存器：CRC_DR 可读写，复位值：0xFFFF FFFF；独立数据寄存器：CRC_IDR 临时存放任何8位数据；控制寄存器：CRC_CR 只零位可用，用于复位CRC，对其写1复位，由硬件清零； PWR电源控制（控制和管理电源）电源控制寄存器：PWR_CR 控制选择系统的电源电源控制/状态寄存器：PWR_CSR 睡眠或待机模式电源控制 BKP备份寄存器（用以控制和管理备份数据）备份数据寄存器x：BKP_DRx (x = 1 … 10) 10个16位数据寄存器用以存储用户数据 RTC时钟校准寄存器：BKP_RTCCR 控制实时时钟的运行备份控制寄存器：BKP_CR 控制选择清除备份数据的类型

备份控制/状态寄存器：BKP_CSR 对侵入事件的控制 RCC寄存器（时钟的选择、复位、分频）时钟控制寄存器(RCC_CR) 各时钟状态显示时钟配置寄存器(RCC_CFGR) 时钟分频时钟中断寄存器(RCC_CIR) 控制就绪中断使能与否 APB2外设复位寄存器(RCC_APB2RSTR) APB1外设复位寄存器(RCC_APB1RSTR) 复位APB各功能寄存器 AHB外设时钟使能寄存器(RCC_AHBENR) AHB时钟使能控制 APB2外设时钟使能寄存器(RCC_APB2ENR) APB1外设时钟使能寄存器(RCC_APB1ENR) APB1时钟使能控制备份域控制寄存器(RCC_BDCR) 备份域时钟控制控制/状态寄存器(RCC_CSR) 复位标志寄存器 AHB外设时钟复位寄存器(RCC_AHBRSTR) 复位以太网MAC模块时钟配置寄存器2(RCC_CFGR2) 时钟选择与分频

单片机寄存器汇总表图文稿

单片机寄存器汇总表 Company number【1089WT-1898YT-1W8CB-9UUT-92108】

51单片机寄存器功能一览表 21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：

分别说明如下： 1、ACC---是累加器，通常用A表示这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离

不开它。自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。该标志常用作程序分枝转移的判断条件。 2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。 3、PSW-----程序状态字。这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。它的各位功能请看下表：下面我们逐一介绍各位的用途 CY：进位标志。 8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办最高位就进到这里来。这样就没事了。有进、借位，CY＝1；无进、借位，CY＝0 AC：辅助进、借位(高半字节与低半字节间的进、借位)。例：57H+3AH（01010111+00111010）

51单片机的特殊功能寄存器

51单片机的特殊功能寄存器通过前面课程的学习，我们已知道了单片机的内部有ROM、有RAM、有并行I/O 口，那么，除了这些东西之外，单片机内部究竟还有些什么？这些个零碎的东西怎么连在一起的？下面就让我们来对单片机内部作一个完整的分析吧！从图中我们可以看出，在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、 P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。在一个51单片机的内部包含了这么多的东西。对图进行进一步的分析，我们已知，对并行I/O口的读写只要将数据送入到相应I/O口的锁存器就可以了，那么对于定时 /计数器，串行I/O口等怎么用呢？在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。事实上，我们已接触过P1 这个特殊功能寄存器了，还有哪些呢？看下表符号地址功能介绍 B F0H B寄存器 ACC E0H 累加器 PSW D0H 程序状态字 IP B8H 中断优先级控制寄存器 P3 B0H P3口锁存器 IE A8H 中断允许控制寄存器

P2 A0H P2口锁存器 SBUF 99H串行口锁存器 SCON 98H串行口控制寄存器 P1 90H P1口锁存器 TH1 8DH定时器/计数器1（高8位） TH0 8CH 定时器/计数器1（低8位） TL1 8BH 定时器/计数器0（高8位） TL0 8AH 定时器/计数器0（低8位） TMOD 89H定时器/计数器方式控制寄存器 TCON 88H 定时器/计数器控制寄存器 DPH 83H 数据地址指针（高8位） DPL 82H 数据地址指针（低8位） SP 81H 堆栈指针 P0 80H P0口锁存器 PCON 87H电源控制寄存器下面，我们介绍一下几个常用的SFR。 1、ACC---是累加器，通常用A表示。这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在 ACC中的缘故吧。它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。自身带有全零标志Z，若A＝0则 Z＝1；若A≠0则z＝0。该标志常用作程序分枝转移的判断条件。 2、B--一个寄存器。在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。 3、PSW-----程序状态字。这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。它的各位功能请看下表：下面我们逐一介绍各位的用途 CY：进位标志。8051中的运算器是一种8位的运算器，我们知道，8位运算器只

STM32使用BSRR和BRR寄存器快速操作

STM32使用BSRR和BRR寄存器快速操作 GPI0端口STM32的每个GPIO端口都有两个特别的寄存器，GPIOx_BSR和GPIOx_BRF寄存器，通过这两个寄存器可以直接对对应的GPIOx端口置“或置“ 0。“ GPIOx_BSRR勺高16位中每一位对应端口x的每个位，对高16位中的某位置“狈『端口x的对应位被清“0;“寄存器中的位置“0, “则对它对应的位不起作用。 GPIOx_BSRR的氐16位中每一位也对应端口x的每个位，对低16位中的某位置“1则“它对应的端口位被置“1;“寄存器中的位置“0,“则对它对应的端口不起作用。简单地说GPIOx_BSR的高16位称作清除寄存器，而GPIOx_BSR的低氐16 位称作设置寄存器。另一个寄存器GPIOx_BRfl只有低16位有用，与GPIOx_BSR 的高16位具有相同功能。举个例子说明如何使用这两个寄存器和所体现的优势。例如GPIOE的16个IO都被设置成输出，而每次操作仅需要改变低8位的数据而保持高8位不变，假设新的8 位数据在变量Newdata 中, 这个要求可以通过操作这两个寄存器实现，STM32的固件库中有两个函数GPIO_SetBits和GPIO_ResetBits使用了这两个寄存器操作端口。上述要求可以这样实现： GPI0_SetBits(GPI0E, Newdata & 0xff); GPI0_ResetBits(GPI0E, (~Newdata & 0xff)); 也可以直接操作这两个寄存器： GPI0E->BSRR = Newdata & 0xff; GPI0E->BRR = ~Newdata & 0xff; 当然还可以一次完成对8位的操作：

stm32 BKP寄存器操作操作寄存器+库函数

stm32 BKP 寄存器操作操作寄存器+库函数 BKP 是BACKUP 的缩写，stm32f103RCTE 的内部配备了10 个16 位宽度的BKP 寄存器。在主电源切断或系统产生复位时间时，BKP 寄存器仍然可以在备用电源的支持下保持其内容。BKP 在实际应用中可以存入重要数据，防止被恶意查看，或用于断电等。本例实现对BKP 寄存器的读写操作，和入侵检测和处理。主程序中写入寄存器后，依次打印出10 个BKP 寄存器数据，然后触发GPIOC13 的入侵中断（输入低电平），在中断中打印出入侵事件发生后的寄存器内容（复位为0 ）。直接操作寄存器用到的寄存器描述如下：备份数据寄存器x(BKP_DRx) (x = 1 10)：低16 位[15:0]有效，用来写入或读出备份数据。备份控制寄存器(BKP_CR)：低两位有效。TPAL[1]：侵入检测TAMPER 引脚有效电平(TAMPER pin active level)0：侵入检测TAMPER 引脚上的高电平会清除所有数据备份寄存器(如果TPE 位为1) 1：侵入检测TAMPER 引脚上的低电平会清除所有数据备份寄存器(如果TPE 位为1)TPE[0]：启动侵入检测TAMPER 引脚(TAMPER pin enable)0：侵入检测TAMPER 引脚作为通用IO 口使用1：开启侵入检测引脚作为侵入检测使用备份控制/状态寄存器 (BKP_CSR): TIF[9]：侵入中断标志(Tamper interrupt flag) 0：无侵入中断1：产生侵入中断当检测到有侵入事件且TPIE 位为1 时，此位由硬件置1。通过向CTI 位写1 来清除此标志位(同时也清除了中断)。如果TPIE 位被清除，则此位也会被清除。TEF[8]：侵入事件标志(Tamper event flag) 0：无侵入事件1：检测到侵入事件当检测到侵入事件时此位由硬件置1。通过向CTE 位写1 可清除此标志位TPIE[2]：允许侵入TAMPER 引脚中断(TAMPER pin interrupt enable)0：禁止侵入检测中断1：允许侵入检测中断(BKP_CR 寄存器的TPE 位也必须被置1)注

51单片机特殊功能寄存器详细说明

/*-------------------------------------------------------------------------- REG51.H Header file for generic 80C51 and 80C31 microcontroller. Copyright (c 1988-2001 Keil Elektronik GmbH and Keil Software, Inc. All rights reserved. --------------------------------------------------------------------------*/ /* BYTE Register */ sfr P0 = 0x80; sfr P1 = 0x90; sfr P2 = 0xA0; sfr P3 = 0xB0; sfr PSW = 0xD0; 程序状态字 sfr ACC = 0xE0; 累加器 sfr B = 0xF0; B寄存器 sfr SP = 0x81; 堆栈指针 sfr DPL = 0x82; 数据指针低八位 sfr DPH = 0x83; 数据指针高八位 sfr PCON = 0x87; 波特率选择寄存器 sfr TCON = 0x88; 定时器/计数器控制寄存器

sfr TMOD = 0x89; 定时器方式选择寄存器 sfr TL0 = 0x8A; 定时器0低八位 sfr TL1 = 0x8B; 定时器1低八位 sfr TH0 = 0x8C; 定时器0高八位 sfr TH1 = 0x8D; 定时器1高八位 sfr IE = 0xA8; 中断允许寄存器 sfr IP = 0xB8; 中断优先级寄存器 sfr SCON = 0x98; 串行控制寄存器 sfr SBUF = 0x99; 串行数据缓冲器 /* BIT Register */ /* PSW */ 程序状态字 sbit CY = 0xD7; 有无进位或者借位 sbit AC = 0xD6; Auxiliary Carry有无低四位向高四位的进位或借位 sbit F0 = 0xD5; 用户管理的标志位,可根据自己的需求设定 sbit RS1 = 0xD4; 这两位用于选择当前工作寄存器区。8051有8个8位寄存器R0~R7,它们在RAM中的地址可以根据用户需要来确定。 sbit RS0 = 0xD3; RS1 RS0:R0~R7的地址0 0:00H~07H 0 1:08H~0FH 1 0:10H~17H 1 1:18H~1FH

C51单片机21个特殊功能寄存器

21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83 个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：

分别说明如下： 1、ACC---是累加器，通常用A表示这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。该标志常用作程序分枝转移的判断条件。 2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。 3、PSW-----程序状态字。这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。，如果做加法的话，两数位运算器只能表示到0-255中的运算器是一种8位的运算器，我们知道，88051，这样最高位就会丢失，造成运算的错误，怎么办？最高位就进到这里来。这样就没事了。有相加可能会超过2550 CY＝＝1；无进、借位，进、借位，CY ）78H+97H（01111000+10010111例：。(高半字节与低半字节间的进、借位)AC：辅助进、借位）（01010111+0011101057H+3AH例：：用户标志位F0 由用户（编程人员）决定什么时候用，什么时候不用。：工作寄存器组选择位、RS0RS1现场保两位的状态，就能任选一个工作寄存器区。这个特点提高了MCS-51中的RS1、RS0通过修改PSW不需的工作效率和响应中断的速度是很有利的。若在一个实际的应用系统中，护和现场恢复的速度。对于提高CPU 要四组工作寄存器，那么这个区域中多余单元可以作为一般的数据缓冲器使用。 0V：溢出标志位0。什么是溢出我们后面的章节会讲到。运算结果按补码运算理解。有溢出，OV=1；无溢出，OV＝：奇偶校验位P。运算结果有，否则为0P=1ALU它用来表示运算结果中二进制数位“1”的个

c51特殊功能寄存器

51单片机的特殊功能寄存器 2009-03-16 10:16 通过前面课程的学习，我们已知道了单片机的内部有ROM、有RAM、有并行I/O 口，那么，除了这些东西之外，单片机内部究竟还有些什么？这些个零碎的东西怎么连在一起的？下面就让我们来对单片机内部作一个完整的分析吧！从图中我们可以看出，在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有 RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。在一个51单片机的内部包含了这么多的东西。对图进行进一步的分析，我们已知，对并行I/O口的读写只要将数据送入到相应I/O口的锁存器就可以了，那么对于定时/计数器，串行I/O口等怎么用呢？在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。事实上，我们已接触过P1这个特殊功能寄存器了，还有哪些呢？看下表

下面，我们介绍一下几个常用的SFR。 1、ACC---是累加器，通常用A表示。这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。自身带有全零标志Z，若A＝0则 Z＝1；若A≠0则z＝0。该标志常用作程序分枝转移的判断条件。 2、B--一个寄存器。在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。 3、PSW-----程序状态字。这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。它的各位功能请看下表：下面我们逐一介绍各位的用途 CY：进位标志。8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办？最高位就进到这里来。这样就没事了。有进、借位，CY＝1；无进、借位，CY＝0 例：78H+97H（01111000+10010111） AC：辅助进、借位(高半字节与低半字节间的进、借位)。例：57H+3AH（01010111+00111010） F0：用户标志位，由用户（编程人员）决定什么时候用，什么时候不用。 RS1、RS0：工作寄存器组选择位。这个我们已知了。

51单片机寄存器汇总表

51单片机寄存器功能一览表 21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。在51单片机部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O 口，中断系统，以及一个部的时钟电路。在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：

(整理)基于STM32的LCD操作

嵌入式系统》课程报告基于 STM32的 LCD 操作组长：曾昭智组员：邓宁、张小扬、牛洪澄光电学院电信 2班、3 班 2014.05.29 姓名学院班级完成日期

目录 1、原理方案（功能框图介绍） (1) 2、电路连线及资源分配. (2) 3、所用主要器件或模块说明. (3) 4、程序流程图. (4) 5、调试心得. (5) 6、源代码 (6)

1.TFT-LCD 原理 1.1 TFT-LCD 简介 TFT-LCD即薄膜晶体管液晶显示器。其英文全称为：Thin Film Transistor-Liquid Crystal Display 。TFT-LCD与无源TN-LCD、STN-LCD 的简单矩阵不同，它在液晶显示屏的每一个象素上都设置有一个薄膜晶体管（TFT），可有效地克服非选通时的串扰，使显示液晶屏的静态特性与扫描线数无关，因此大大提高了图像质量。TFT-LCD也被叫做真彩液晶显示器。上一节介绍了OLED模块，这一节，我们给大家介绍ALIENTEK TFTLC模D 块，该模块有如下特点： 1，2.4 '/2.8 '两种大小的屏幕可选。 2，320×240的分辨率。 3，16位真彩显示。 4，自带触摸屏，可以用来作为控制输入。 5，通用的接口，除了ALIENTEK MiniSTM32开发板，该液晶模块还可以使用在优异特、STMSK、Y 红牛等开发板上。本节，我们以 2.8 寸的ALIENTEKT FTLCD模块为例介绍，该模块采用的是显尚光电的DST2001PHT FTLCD，DST2001PH的控制器为ILI9320 ，采用26 万色的TFTLCD 屏，分辨率为320×240，采用16 位的80并口。 1.2 80 并口 ALIENTEK TFTLCD 模块采用80并口口方与外部链接，采用16位数据线（低了速度太慢，用彩色就没什么效果了）。该模块的80并口有如下一些信号线：CS：TFTLCD 片选信号。 WR：向TFTLCD 写入数据。 RD：从TFTLCD 读取数据。 D[15:0] ：16位双向数据线。 RST：硬复位TFTLCD 。 RS：命令/数据标志（0，读写命令；1，读写数据）。 TFTLCD 模块的RST信号线和OLED 模块一样，也是直接接到STM32 的复位脚上，并不由软件控制，这样可以省下来一个IO 口。另外我们还需要一个背光控制线来控制TFTLCD 的背光。所以，我们总共需要的IO 口数目为21 个。 1.3 ILI9320 模块的控制器为ILI9320 ，该控制器自带显存，其显存总大小为172820 （240*320*18/8 ），即18位模式（26万色）下的显存量。模块的16位数据线与显寸的对应关系为565 方式，如下图所示： 1.4 GRAM显示方向设置

单片机指令和寄存器英语词汇

按功能分为五大类：（1）数据传送类指令（7种助记符） MOV（英文为Move）：对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送；MOVC（Move Code）读取程序存储器数据表格的数据传送； MOVX(Move External RAM)对外部RAM的数据传送； XCH(Exchange)字节交换； XCHD(Exchange low-order Digit)低半字节交换； PUSH(Push onto Stack)入栈； POP (Pop from Stack)出栈；（2）算术运算类指令（8种助记符） ADD(Addition) 加法； ADDC(Add with Carry) 带进位加法； SUBB(Subtract with Borrow) 带借位减法； DA(Decimal Adjust) 十进制调整； INC(Increment) 加1； DEC(Decrement) 减1； MUL(Multiplication、Multiply) 乘法； DIV(Division、Divide) 除法； (3)逻辑运算类指令（10种助记符） ANL(AND Logic) 逻辑与； ORL(OR Logic) 逻辑或； XRL(Exclusive-OR Logic) 逻辑异或； CLR(Clear) 清零； CPL(Complement) 取反； RL(Rotate left) 循环左移； RLC(Rotate Left throught the Carry flag) 带进位循环左移； RR(Rotate Right) 循环右移； RRC(Rotate Right throught the Carry flag) 带进位循环右移； SWAP (Swap)低4位与高4位交换； (4)控制转移类指令（17种助记符） ACALL（Absolute subroutine Call）子程序绝对调用； LCALL（Long subroutine Call）子程序长调用； RET（Return from subroutine）子程序返回； RETI（Return from Interruption）中断返回； SJMP（Short Jump）短转移； AJMP（Absolute Jump）绝对转移； LJMP（Long Jump）长转移； CJNE (Compare Jump if Not Equal)比较不相等则转移； DJNZ (Decrement Jump if Not Zero)减１后不为０则转移； JZ (Jump if Zero)结果为０则转移；
