Proteus仿真软件使用方法
实验八 Proteus仿真软件使用方法
1.实验目的:
（1）了解Proteus仿真软件的使用方法。
(2)了解51单片机编程器Keil与Proteus仿真软件的联用方法。
2.实验要求:
通过讲授与操作练习,学会正确使用Proteus仿真软件及Keil编程及其联合调试。
3.实验内容:
(1)Proteus 仿真软件介绍
Proteus 软件就是由英国LabCenter Electronics 公司开发的EDA工具软件,由ISIS与ARES两个软件构成,其中ISIS就是一款便捷的电子系统仿真平台软件,ARES就是一款高级的布线编辑软件。它集成了高级原理布线图、混合模式SPICE电路仿真、PCB设计以及自动布线来实现一个完整的电子设计。
通过Proteus ISIS软件的VSM(虚拟仿真技术), 用户可以对模拟电路、数字电路、模数混合电路,以及基于微控制器的系统连同所有外围接口电子元器件一起仿真。
图8-1就是Proteus ISIS的编辑窗口:
图8-1 ISIS的编辑界面
图中最顶端一栏就是“标题栏”,其下的“File View Edit ……”就是“菜单栏”,再下面的一栏就是“命令工具栏”,最左边的一栏就是“模式选择工具栏”;左上角的小方框就是“预览窗口”,其下的长方框就是“对象选择窗口”,其右侧的大方框就是“原理图编辑窗口”。
选择左侧“模式选择工具栏”中的图标,并选择“对象选择窗口”中的P按钮,就会出现如图8-2的元器件选择界面:
图8-2 元器件库选择界面
在元器件列表框中点击您需要的器件类型(例如:电阻-Resistors,单片机芯片-MicroprocessorICs, LED-Optoelectronics)或在左上角的关键字(Keywords)框中输入您需要的器件名称的关键字(如:信号源 - Clock, 运放 - CA3140等),就会在图8-2中间的大空白框列出您所需的一系列相关的元件。此时,您可用鼠标选中您要的元件,则图8-2右上角的预览框会显示您所要元件的示意图,若就就是您要的元器件,则点击OK按钮,该元器件的名称就会列入位于图8-1左侧的“对象选择窗口”中(参见图1左侧下方框)。
所需元器件选择好后,在“对象选择窗口”选择某器件,就可以将它放到图8-1中的“原理图编辑窗口”中(若器件的方向不合适,您可以利用图1左下角的旋转按钮来改变它)。将所要的元器件都选好后,将它们安放到合适的位置,就可以用连接线把电路连接好,结果存盘(请按规定的目录存盘,并记住其路径/目录/文件名[学号-实验序号])。
(2)51单片机编程器– Keil V3的使用
Keil编程器可用于MCS-51单片机软件编程与调试,它的工作界面如图8-3所示:
Keil编程器就是Keil Software Inc/Keil Electronic GmbH 开发的基于80C51内核的微处理器软件开发平台,可以完成从工程(Project)的建立与管理、程序的编译与连接、目标代码的形成、软件仿真等一套完整的软件开发流程。它与Proteus挂接,可以进行单片机应用系统的硬件仿真。
汇编语言编程方法:
①打开“File”菜单→选择新建“New、、、”→在弹出的文本框(Text1)中编写所需的汇编语言程序→程序写好后,保存(从 As、、→选择某目录,文件名、ASM, 存盘);
②打开“Project”菜单→选择新建工程“New Project、、、”→在弹出的窗口填写:工程名→保存(文件名的后缀就是、uv2 。此时图8-3的工程窗口中将建立Target1及Source Group 1) ;
③打开“Project”菜单→选择Components,Environment,Books、、、→在弹出的窗口的Project Components 点击“Add Files”→加入所写的汇编文件(选中该文件,Add);
④打开“Project”菜单→选择“Select Device for Target ‘Target 1’”→在弹出的CPU窗口选择所用的单片机厂家(选Atmel)及CPU芯片名称(如AT89C51),按“确定”键;
⑤打开“Project”菜单→选择“Options for Target ‘Target 1’”→在弹出的窗口中选择“Output”→填入输出文件名称,并选择输出文件类型(HEX文件),[见图8-4]。
图8-3 Keil V3 界面图
图8-4 为输出文件命名及确定HEX类型
⑥打开“Project”菜单→选择“Options for Target ‘Target 1’”→在弹出的窗口中选择“Debug”→为连接调试选择仿真器 [见图8-5] →按“确定”键。
图8-5 选择调试的仿真器及运行设置
⑦单击(参见图8-3)完成对所编写程序的编译,编译情况会显示在图8-3的输出窗口中,如有语法错误,会给出提示,应修改出错处后,再次编译。
(3)仿真:
在Proteus ISIS 界面调入所设计的硬件图,双击CPU,填入相应的HEX运行文件的名称(参见图8-6,文件所在目录应正确),点击运行按钮,即可实现与硬、软件的联合调试。
图8-6 单片机程序可执行文件的路径、名称输入
(4)示例:硬件电路图见图8-7所示;相应的汇编语言程序如下:
ORG 0000H
AJMP MAIN
MAIN: MOV C, P1、3 ;将接按键的I/O口的状态(0或1)移给进位位C ,
Proteus仿真软件使用方法
实验八 Proteus仿真软件使用方法 1.实验目的: （1）了解Proteus仿真软件的使用方法。 (2)了解51单片机编程器Keil与Proteus仿真软件的联用方法。 2.实验要求: 通过讲授与操作练习,学会正确使用Proteus仿真软件及Keil编程及其联合调试。 3.实验内容: (1)Proteus 仿真软件介绍 Proteus 软件就是由英国LabCenter Electronics 公司开发的EDA工具软件,由ISIS与ARES两个软件构成,其中ISIS就是一款便捷的电子系统仿真平台软件,ARES就是一款高级的布线编辑软件。它集成了高级原理布线图、混合模式SPICE电路仿真、PCB设计以及自动布线来实现一个完整的电子设计。 通过Proteus ISIS软件的VSM(虚拟仿真技术), 用户可以对模拟电路、数字电路、模数混合电路,以及基于微控制器的系统连同所有外围接口电子元器件一起仿真。 图8-1就是Proteus ISIS的编辑窗口: 图8-1 ISIS的编辑界面 图中最顶端一栏就是“标题栏”,其下的“File View Edit ……”就是“菜单栏”,再下面的一栏就是“命令工具栏”,最左边的一栏就是“模式选择工具栏”;左上角的小方框就是“预览窗口”,其下的长方框就是“对象选择窗口”,其右侧的大方框就是“原理图编辑窗口”。 选择左侧“模式选择工具栏”中的图标,并选择“对象选择窗口”中的P按钮,就会出现如图8-2的元器件选择界面:
图8-2 元器件库选择界面 在元器件列表框中点击您需要的器件类型(例如:电阻-Resistors,单片机芯片-MicroprocessorICs, LED-Optoelectronics)或在左上角的关键字(Keywords)框中输入您需要的器件名称的关键字(如:信号源 - Clock, 运放 - CA3140等),就会在图8-2中间的大空白框列出您所需的一系列相关的元件。此时,您可用鼠标选中您要的元件,则图8-2右上角的预览框会显示您所要元件的示意图,若就就是您要的元器件,则点击OK按钮,该元器件的名称就会列入位于图8-1左侧的“对象选择窗口”中(参见图1左侧下方框)。 所需元器件选择好后,在“对象选择窗口”选择某器件,就可以将它放到图8-1中的“原理图编辑窗口”中(若器件的方向不合适,您可以利用图1左下角的旋转按钮来改变它)。将所要的元器件都选好后,将它们安放到合适的位置,就可以用连接线把电路连接好,结果存盘(请按规定的目录存盘,并记住其路径/目录/文件名[学号-实验序号])。 (2)51单片机编程器– Keil V3的使用 Keil编程器可用于MCS-51单片机软件编程与调试,它的工作界面如图8-3所示: Keil编程器就是Keil Software Inc/Keil Electronic GmbH 开发的基于80C51内核的微处理器软件开发平台,可以完成从工程(Project)的建立与管理、程序的编译与连接、目标代码的形成、软件仿真等一套完整的软件开发流程。它与Proteus挂接,可以进行单片机应用系统的硬件仿真。 汇编语言编程方法: ①打开“File”菜单→选择新建“New、、、”→在弹出的文本框(Text1)中编写所需的汇编语言程序→程序写好后,保存(从 As、、→选择某目录,文件名、ASM, 存盘); ②打开“Project”菜单→选择新建工程“New Project、、、”→在弹出的窗口填写:工程名→保存(文件名的后缀就是、uv2 。此时图8-3的工程窗口中将建立Target1及Source Group 1) ; ③打开“Project”菜单→选择Components,Environment,Books、、、→在弹出的窗口的Project Components 点击“Add Files”→加入所写的汇编文件(选中该文件,Add);
PROTEUS电路设计软件使用方法.pdf
PROTEUS电路设计软件使用方法 PROTEUS嵌入式系统仿真与开发平台是英国Labcenter公司开发，是目前世界上最先进最完整的嵌入式系统设计与仿真平台，PROTEUS可以实现数字电路、模拟电路及微控制器系统与外设的混合电路系统仿真、软件仿真、系统协同仿真和PCB设计等全部功能。 PROTEUS ISIS编辑软件介绍： 双击桌面上的ISIS 7 Professional图标或者单击屏幕左下方的“开始”→“程序”→“Proteus 7 Professional”→“ISIS 7 Professional”，出现如图2-1所示屏幕，表明进入Proteus ISIS集成环境。 图2-1 Proteus ISIS集成环境 进入之后的界面类似如图2- 2 所示。图中已经标注各个部分的作用。 图2-2 ISIS主窗口
一个小项目的设计过程 1、建立新项目 启动软件之后，首先，新建一个项目： 点击菜单：File→New Design，如图2-3所示，即可出现如图2-4所示的对话框，以选择设计模板。一般选择A4图纸即可，点击OK，关闭对话框，完成设计图纸的模板选择，出现一 个空白的设计空间。 图2-3 新设计图2-4 选模板 这时设计名称为UNTITLED (未命名)，你可以点击菜单file→save design 来给设计命名。也可以在设计的过程中任何时候命名。 2、调入元件 在新设计窗口中，点击对象选择器上方的按钮P（如图2-5所示），即可进入元件拾取对话框，如图2-6所示。 图2-5 调入元件 图2-6 查找元件 在图2-6所示的对话框左上角，有一个Keywords输入框，可以在此输入要用的元件名称
实验一proteus仿真软件使用方法
实验一 Proteus仿真软件使用方法 一．实验目的： （1）了解Proteus仿真软件的使用方法。 （2）了解51单片机编程器Keil与Proteus仿真软件的联用方法。 二．实验要求： 通过讲授和操作练习，学会正确使用Proteus仿真软件及Keil编程及其联合调试。 三．实验内容： （1）Proteus 仿真软件介绍 Proteus 软件是由英国LabCenter Electronics 公司开发的EDA工具软件，由ISIS 和ARES两个软件构成，其中ISIS是一款便捷的电子系统仿真平台软件，ARES是一款高级的布线编辑软件。它集成了高级原理布线图、混合模式SPICE电路仿真、PCB设计以及自动布线来实现一个完整的电子设计。 通过Proteus ISIS软件的VSM(虚拟仿真技术), 用户可以对模拟电路、数字电路、模数混合电路，以及基于微控制器的系统连同所有外围接口电子元器件一起仿真。 图1是Proteus ISIS的编辑窗口： 图1 ISIS的编辑界面 图中最顶端一栏是“标题栏”，其下的“File View Edit ……”是“菜单栏”，再下面的一栏是“命令工具栏”，最左边的一栏是“模式选择工具栏”；左上角的小方框是“预览窗口”，其下的长方框是“对象选择窗口”，其右侧的大方框是“原理图编辑窗口”。 选择左侧“模式选择工具栏”中的图标，并选择“对象选择窗口”中的P按钮，就会出现如图2的元器件选择界面：
图2 元器件库选择界面 在元器件列表框中点击你需要的器件类型（例如：电阻-Resistors,单片机芯片-MicroprocessorICs, LED-Optoelectronics）或在左上角的关键字（Keywords）框中输入你需要的器件名称的关键字（如：信号源 - Clock, 运放 - CA3140等），就会在图2中间的大空白框列出你所需的一系列相关的元件。此时，你可用鼠标选中你要的元件，则图2右上角的预览框会显示你所要元件的示意图，若就是你要的元器件，则点击OK按钮，该元器件的名称就会列入位于图1左侧的“对象选择窗口”中（参见图1左侧下方框）。 所需元器件选择好后，在“对象选择窗口”选择某器件，就可以将它放到图1中的“原理图编辑窗口”中（若器件的方向不合适，你可以利用图1左下角的旋转按钮来改变它）。将所要的元器件都选好后，将它们安放到合适的位置，就可以用连接线把电路连接好，结果存盘（请按规定的目录存盘，并记住其路径/目录/文件名[学号-实验序号]）。 （2）51单片机编程器– Keil V3的使用 Keil编程器可用于MCS-51单片机软件编程与调试，它的工作界面如图3所示： Keil编程器是Keil Software Inc/Keil Electronic GmbH 开发的基于80C51内核的微处理器软件开发平台，可以完成从工程（Project）的建立和管理、程序的编译和连接、目标代码的形成、软件仿真等一套完整的软件开发流程。它与Proteus挂接，可以进行单片机应用系统的硬件仿真。 汇编语言编程方法： ①打开“File”菜单→选择新建“New...”→在弹出的文本框（Text1）中编写所需的汇编语言程序→程序写好后，保存（从File→Save As..→选择某目录，文件名.ASM, 存盘）； ②打开“Project”菜单→选择新建工程“New Project...”→在弹出的窗口填写：工程名→保存（文件名的后缀是 .uv2 。此时图3的工程窗口中将建立Target1
Keil C与Proteus连接调试的经典教程
Keil C与Proteus连接调试的经典教程 1、假若KeilC与Proteus均已正确安装在C:\Program Files的目录里，把C:\Program Files\Labcenter Electronics\Proteus 6 Professional\MODELS\VDM51.dll复制到C:\Program Files\keilC\C51\BIN目录中。 2、用记事本打开C:\Program Files\keilC\C51\TOOLS.INI文件，在[C51]栏目下加入： TDRV5=BIN\VDM51.DLL ("Proteus VSM Monitor-51 Driver") 其中“TDRV5”中的“5”要根据实际情况写，不要和原来的重复。 （步骤1和2只需在初次使用设置。） 3、进入KeilC μVision2开发集成环境，创建一个新项目(Project)，并为该项目选定合适的单片机CPU器件（如：Atmel公司的A T89C51）。并为该项目加入KeilC源程序。 源程序如下： #define LEDS 6 #include "reg51.h" //led灯选通信号 unsigned char code Select[]={0x01,0x02,0x04,0x08,0x10,0x20}; unsigned char code LED_CODES[]= { 0xc0,0xF9,0xA4,0xB0,0x99,//0-4 0x92,0x82,0xF8,0x80,0x90,//5-9 0x88,0x83,0xC6,0xA1,0x86,//A,b,C,d,E 0x8E,0xFF,0x0C,0x89,0x7F,0xBF//F,空格,P,H,.,- }; void main() { char i=0; long int j; while(1) { P2=0; P1=LED_CODES[i]; P2=Select[i]; for(j=3000;j>0;j--); //该LED模型靠脉冲点亮，第i位靠脉冲点亮后，会自动 熄来头。 //修改循环次数，改变点亮下一位之前的延时，可得到不同的 显示效果。 i++; if(i>5) i=0; } }
Proteus+7使用指南(中文版)
Proteus Design Suit 7使用指南 深圳市风标数码科技有限公司 HTTP：//https://www.360docs.net/doc/0a9212399.html,
概况 这个文档是PROTEUS三大模块的简易操作指南。如果需要更详细的使用介绍，请查阅帮 助菜单中的相应栏目。 另外，官方网站提供技术论坛供大家讨论： https://www.360docs.net/doc/0a9212399.html,/ 最后，如果使用过程中还有问题请联系我们当地的代理公司寻求技术支持，或者直接发邮件至support@https://www.360docs.net/doc/0a9212399.html,（请在标题栏写上正版用户编号）。 系统需求 PROTEUS Design Suit 7可以在以下操作系统中使用： 注意，PROTEUS软件也可能能在Windows 98，NT, Millennuium等合法windows 系统中使用，只不过LABCENTER和MICROSOFT都已经不再对此提供技术支持服务。 对于PROTEUS VSM 处理器仿真，电脑CPU越快，仿真效果更好。一台1G处理器，256MB内存，150MB硬盘的电脑是进行仿真的最低配置。
安装： Proteus默认安装文件夹如下： 如果想倒入旧版本中的库，只需将库文件放到上述对应LIBRARY文件夹下。对于旧版本中的设计，新版本将自动识别。 自动更新： 7提供一个升级管理器，利用它我们可以自动将软件更新到最新版本。在窗 PROTEUS 口右下角对话框可以选择更新检测频率。 如果您电脑有网络连接，我们简易你将更新选项设置为默认，这样可以保证您永远最快的使用上最新的PROTEUS 软件。
ISIS目录 第1章 ISIS编辑器指南 (10) 1.1 缩放 (10) 1.2 平移 (10) 第2章原理图输入简介 (11) 2.1 设计可视帮助 (12) 2.2 选取元件 (13) 2.3 放置元件 (14) 2.4 连线 (17) 第3章元件标签 (20) 3.1 编辑元件标签 (20) 3.2 移动元件签 (21) 第4章块编辑功能 (21) 第5章强化练习 (23) 第6章器件标注 (24) 第7章创建器件 (26) 7.1 绘制新元件 (26) 7.2 封装入库 (29) 第8章最后一笔 (32) 第9章保存与打印 (33) 第10章器件创建的补充 (34) 10.1 制作一个多元器件 (34) 第11章可视化封装工具 (35) 11.1 制作一个相似的器件 (36) 11.2 替换元件 (37) 第12章符号与符号库 (37) 第13章设计浏览器 (37) 第14章产生报告 (40) 第15章大型的设计 (41)
Proteus使用方法
Proteus软件使用方法一 2008-11-18 20:47 Proteus软件是Labcenter Electronics公司的一款电路设计与仿真软件，它包括ISIS、ARE 模块，ARES模块主要用来完成PCB的设计，而ISIS模块用来完成电路原理图的布图与仿真。的软件仿真基于VSM技术，它与其他软件最大的不同也是最大的优势就在于它能仿真大量的单片比如MCS-51系列、PIC系列等等，以及单片机外围电路，比如键盘、LED、LCD等等。通过P 件的使用我们能够轻易地获得一个功能齐全、实用方便的单片机实验室。 本文中由于我们主要使用Proteus软件在单片机方面的仿真功能，所以我们重点研模块的用法，在下面的内容中，如不特别说明，我们所说的Proteus软件特指其ISIS 在进行下面的操作前，我先说明一点：我的Proteus版本是7.1，如果你使用的以前的版本，可能你发现在鼠标操作上会略有不同。这主要表现在6.9以前的版本鼠标的作用与一般软件刚好相反，而7.0以后已经完全改过。 下面我们首先来熟悉一下Proteus的界面。Proteus是一个标准的Windows窗口程大多数程序一样，没有太大区别，其启动界面如下图所示：
如图中所示，区域①为菜单及工具栏，区域②为预览区，区域③为元器件浏览区，为编辑窗口，区域⑤为对象拾取区，区域⑥为元器件调整工具栏，区域⑦为运行工具条下面我们就以建立一个和我们在Keil简介中所讲的工程项目相配套的Proteus工程详细讲述Proteus的操作方法以及注意事项。 首先点击启动界面区域③中的“P”按钮（Pick Devices，拾取元器件）来打开“Pick D （拾取元器件）对话框从元件库中拾取所需的元器件。对话框如下图所示： 在对话框中的“Keywords”里面输入我们要检索的元器件的关键词，比如我们要选择使用的AT89C51，就可以直接输入。输入以后我们能够在中间的“Results”结果栏里面
Proteus软件的使用方法
Proteus软件的使用 Proteus ISIS就是英国Labcenter公司开发的电路分析与实物仿真软件。它运行于Windows操作系统上,可以仿真、分析(SPICE)各种模拟器件与集成电路,该软件的特点就是:①实现了单片机仿真与SPICE 电路仿真相结合。具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘与LCD系统仿真的功能;有各种虚拟仪器,如示波器、逻辑分析仪、信号发生器等。②支持主流单片机系统的仿真。目前支持的单片机类型有:68000系列、8051系列、A VR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。③提供软件调试功能。在硬件仿真系统中具有全速、单步、设置断点等调试功能,同时可以观察各个变量、寄存器等的当前状态,因此在该软件仿真系统中,也必须具有这些功能;同时支持第三方的软件编译与调试环境,如Keil C51 uVision2等软件。④具有强大的原理图绘制功能。 1、启动Proteus ISIS,界面如下图。 Proteus启动界面
Proteus工作界面 2、Proteus的鼠标使用原则 在Proteus中,鼠标操作与传统的方式不同,右键选取、左键编辑或移动: 右键单击－选中对象,此时对象呈红色;再次右击已选中的对象,即可删除该对象。 右键拖拽－框选一个块的对象。 左键单击－放置对象或对选中的对象编辑对象的属性。
左键拖拽－移动对象。 3、原理图设计的步骤 (1)新建设计文件并设置图纸参数与相关信息 (2)放置元器件 (3)对原理图进行布线 (4)调整、检查与修改 (5)补充完善 (6)存盘与输出 4、放置元器件 (1)选择元器件 单击图标工具栏中的图标,并选择下图所示对象选择器中的按钮,出现选择元器件对话框 对象选择器中P按钮
Proteus的用法详解分解
Proteus 的用法详解 一、用Proteus的步骤： 1、建模板 点File→New Design，新建模板并选择模板大小。 点File→Save Design，保存模板。 点Design→Edit Design Properties,，编辑模板的标题和作者等。 点Template→Edit Design Defaults，编辑模板的背景颜色和栅格颜色。 点Template→Set Graphics Styles，编辑线的颜色、总线颜色等颜色。也可以编辑元件的颜色，如下图： 点Template→Set Text Styles，编辑文本的颜色，包括总线标号的颜色。 2、在库中选择所有要用的元器件。 3、画图。 4、点Tools→Global Annotator可以对整个或局部的元件自动编号 5、如何把当要把Proteus中的图复制到word中时，需要背景色和元件的颜色都是黑白色。 方法：点File→Export Graphics→Export Bitmap，在颜色选项中选中“D isplay”或“Mono”，然后点Filename 按钮，选择输出路径，然后点OK，输出BMP格式的图片。然后打开word，点插入→图片→来自文件，就可以了。 注：如果在颜色选项中选中“D isplay”，则输出的图片，只背景色和元件的颜色是黑白的，其他的颜色不变；如果在颜色选项中选中“Mono”，则输出的图片中，所有的颜色都是黑白的。
6、如何隐藏元件的
proteus软件的基本使用方法
上篇文章转了keil软件的基本使用方法，现在干脆再转一篇proteus的使用 方法得了。呵呵，下面这篇文章介绍得也蛮详细的。大家就看看原作者的使用 步骤就行，没必要跟着他一步步的试试，毕竟我们没有原作者的代码嘛……。 大家可以结合这里： https://www.360docs.net/doc/0a9212399.html,/dxstar/blog/item/ae40bf47eb02912bcefca35b.html试用一下。 Proteus软件是Labcenter Electronics公司的一款电路设计与仿真软件，它包 括ISIS、ARES等软件模块，ARES模块主要用来完成PCB的设计，而ISIS 模块用来完成电路原理图的布图与仿真。Proteus的软件仿真基于VSM技术， 它与其他软件最大的不同也是最大的优势就在于它能仿真大量的单片机芯片， 比如MCS-51系列、PIC系列等等，以及单片机外围电路，比如键盘、LED、LCD等等。通过Proteus软件的使用我们能够轻易地获得一个功能齐全、实用 方便的单片机实验室。 本文中由于我们主要使用Proteus软件在单片机方面的仿真功能，所以我们重点研究ISIS模块的用法，在下面的内容中，如不特别说明，我们所说的Proteus软件特指其ISIS模块。 在进行下面的操作前，我先说明一点：我的Proteus版本是7.1，如果你使用的是6.9以前的版本，可能你发现在鼠标操作上会略有不同。这主要表现在6.9以前的版本鼠标左右键的作用与一般软件刚好 相反，而7.0以后已经完全改过。 下面我们首先来熟悉一下Proteus的界面。Proteus是一个标准的Windows窗口程序，和大多数程序一样，没有太大区别，其启动界面 如下图所示：
Proteus使用手册
Proteus 入门教程 作者：archeng504 日期：2006-1-2 本文将简单介绍一下Proteus的使用。在这里，我用的Proteus版本是Proteus 6.7 sp3 Professional。 一、Proteus 6 Professional界面简介 安装完Proteus后，运行ISIS 6 Professional，会出现以下窗口界面： 为了方便介绍，我分别对窗口内各部分进行中文说明（见上图）。下面简单介绍各部分的功能： 1．原理图编辑窗口（The Editing Window）：顾名思义，它是用来绘制原理图的。蓝色方框内为可编辑区，元件要放到它里面。注意，这个窗口是 没有滚动条的，你可用预览窗口来改变原理图的可视范围。 2．预览窗口（The Overview Window）：它可显示两个内容，一个是：当你在元件列表中选择一个元件时，它会显示该元件的预览图；另一个是， 当你的鼠标焦点落在原理图编辑窗口时（即放置元件到原理图编辑窗口
后或在原理图编辑窗口中点击鼠标后），它会显示整张原理图的缩略图，并会显示一个绿色的方框，绿色的方框里面的内容就是当前原理图窗口中显示的内容，因此，你可用鼠标在它上面点击来改变绿色的方框的位置，从而改变原理图的可视范围。 3．模型选择工具栏（Mode Selector Toolbar）： 主要模型（Main Modes）： 1* 选择元件（components）（默认选择的） 2* 放置连接点 3* 放置标签（用总线时会用到） 4* 放置文本 5* 用于绘制总线 6* 用于放置子电路 7* 用于即时编辑元件参数（先单击该图标再单击要修改的元件） 配件（Gadgets）： 1* 终端接口（terminals）：有VCC、地、输出、输入等接口 2* 器件引脚：用于绘制各种引脚

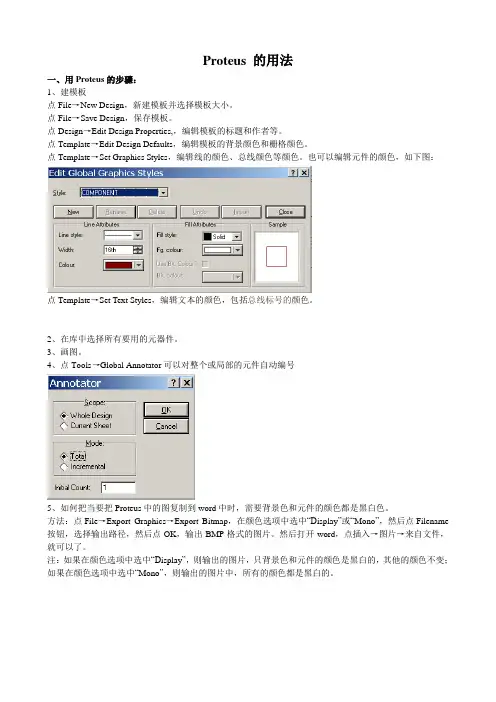

Proteus的用法
