NO.0001、ESYS is not valid for line element.
原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。对于LATT，实际上那个项目可能就是单元坐标系的设置。当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。当然，直接空白也没有问题。
NO.0002、使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。于是，我把每个列最后多的空格键删除，，然后发现上面的信息就没有了。
NO.0003、Coefficient ratio exceeds1.0e8-Check results.
这个大概是跟收敛有关，但是我找不到具体的原因。我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。有人知道这个信息是什么意思，怎么调试能消除吗？
NO.0004、*TREAD end-of-file in data read
txt中的表格数据不完整！
NO.0005、No*CREATE for*END.The*END command is ignored
忘了写*END了吧。
NO.0006、Keypoint1is referenced by only one line.Improperly connected line set for AL command
两条线不共点,尝试nummrg命令
NO.0007、L1is not a recognized PREP7command,abbreviation,or macro.This command will be ignored
还没有进入prep7，先：/prep7
NO.0008、Keypoint2belongs to line4and cannot be moved
同一位置点2已经存在了，尝试对同位置的生成新点换个编号，比如1002
NO.0009、Shape testing revealed that32of the640new or modified elements
violate shape warning limits.To review test results,please see the
output file or issue the CHECK command.
单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误。
NO.0010、用命令流建模的时候遇到的
The drag direction(from the keypoint on drag line27that is closest
to a keypoint KP of the given area95)is orthogonal(相互垂直的，直角正交的）to the area normal at that KP.Area cannot be dragged by the VDRAG command.
意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令。
出现的环境
ASEL,S,LOC,Z,143e-3
VDRAG,ALL,,,,,,27
本意是按位置z=143e-3位置的面，然后沿编号27的线拉伸，出错，之前用该语句没有任何问题
检查发现选面的命令多选了一些面，把挨着要选择面的一些面选进来了
将该语句修改后没有问题
ASEL,S,LOC,Z,143e-3，144e-3
位置的最大最小值可能需要根据具体的模型调整。
NO.0011、我在计算三维的时候出现一个error，如图所示，不知道代表什么意思啊？是说我的内存不足么？请问各位大侠，碰到这种问题应该怎么解决呢？当选择自由划分网格的时候，怎么样能使默认最小的网格更小呢？
error：Meshing of volume5has been aborted（流产，夭折）because of a lack of memory（这里理解成内存）.Closed down other processes and/or choose a larger element size,then try the VMESH command again.Minimum additional memory required=853MB你划分的网格太细了，内存不足。建议将模型划分为几个部分，分部分进行划分，可以减少内存使用，试一下！
NO.0012、
ring model建立时候遇到的。请指教！Brick element4731has an aspect ratio of1000,which exceeds the
warning limit of20.aspect ratio（方向率）是表征单元形状好坏的一个参数。如果aspect ratio 过大或者过小都表示单元形状很差。
一般单元形状差是指单元中出现了大的钝角（接近180度）或者很小的锐角（接近0度）。
NO.0013、CLEAR,SELECT,and MESH boundary condition commands are not possible
after MODMSH.这个信息说的很明确，那就是在你定义过有限元模型与实体模型的关系后（具体命令为MODMSH），不能再进行清除，选择或者划分边界条件的操作。
这是ANSYS里面系统自己规定的操作要求的。
NO.0014、
说下我最近碰到的一个小粗心引起的ＥＲＲ，就是在ＭＡＣ文件中中文的注释前的感叹号必须是英文格式下输入的，如果是中文格式的，宏文件运行会出错，希望大家引以为戒，不要出现类似错误。
NO.0015、clear is not a recognized GEGIN command,abbreviation,or macro.
this command will be ingored.
那是因为打开了前处理，求解或者后处理，
先用FINISH命令，再用CLEAR就可以了。
NO.0016、solid model data is contaminated
实体模型被污染了（布尔操作中经常出现）
原因就是布尔操作中出现运算错误，实体模型被污染。
解决办法：１、修补模型。
２、最好的还是重新建立模型。3、还有一种方法是将模型用write命令写出来，然后用read 命令读进去就好了。
NO.0017、Mid-nodes of some elements have been modified to lie on straight edges
because of distortion with the original mid-nodes.This condition is
sometimes eliminated by tetrahedron element improvement when enabled.
Issue ESEL,,STRAIGHTENED to select such elements for listing or
plotting.
这是我遇到的一个警告，不知道什么意思，对我的后处理有影响吗，该如何处理，谢谢了警告的意思：有些单元的中间节点被修改了，修改后位于直的单元边界上，这是由于单元发生扭曲。
这个警告可以忽略。
对计算精度有一定影响。但是影响不大。
NO.0018、
***FATAL***CP=169.906TIME=15:50:03
Insufficient memory error during solution.Please reduce your problem
size or increase your system swapped space(refer to the Basic
Analysis Procedures Guide,Ch.19).***FATAL***CP=172.344TIME=15:50:24
This model requires more scratch space than available,currently
8026545words(31MB).ANSYS was not able to allocate more memory to
proceed.Please shut down other applications that may be running or
increase the virtual memory on your system and rerun ANSYS.Problem
terminated.********************************************************************* The above error is non-recoverable by ANSYS
ANSYS run terminated by the indicated error
Current data base saved if possible.
*********************************************************************我在计算过程中碰到过几次这样的错误，计算被迫中断。模型最终的节点有100万左右，有时在别人的机子上可以计算下去（软件设置基本一样），但在我的机子上就会弹出这样的错误信息。现在还不清楚具体原因，初步怀疑和机子的硬件有关系。不知有人知道具体原因吗？
呵呵，今天找到原因所在了。原来我的虚拟内存设置为“无分页文件”，现在改为“系统管理”，就不在出现计算内存不够的情况了。
NO.0019、Keypoint1is referenced by only one line.Improperly connected line
set for AL command
原因是：使用AL命令时，你的所有线没有闭合。既然要形成面，就必须要求所有的线围起来，形成闭合的回路。再换一句话说就是上面的英文警告说的：每个关键点必须同时被两条线共用才能保证形成面。如果有关键点只被一条线使用，当然就不能形成面了。NO、0020说说我遇到的问题吧~~，总结一些供大家分享，由于都是比较早的，所以英文原文的error，
都不在了，所以我就顺便说一下英文意思就可以了，附上解决方法。
1.I/O设备口错误，I/O=26，错误，告诉你磁盘已满，让你清理磁盘。但是实际问题的解决不是这样，是你的磁盘格式不对，将你的磁盘格式从FAT26改称NTFS的就可以了。因为FAT26格式的要求你的单一文件不能大于4G。但是我们一旦做瞬态或者是谐相应的时候都很容易超过这个数，所以系统抱错。
2.I/O设备口错误，I/O=9,错误，和上一个一样告诉你磁盘已满，让你清理磁盘。但是实际问题是由于你的磁盘太碎了造成的，你只要进行磁盘碎片整理就可以了，这个问题就迎刃而解。
3.实体破坏。这个问题好像遇到的朋友不是特别的，我觉得大部分是由于布尔操作造成，它是一个很很的方法，但是如果用不好，随之而来，也会带来麻烦，所以建议大家慎用布尔操作。
4.非对称单元，你在做模态求解的时候，出现错误，告诉你用非对称求解器或者是阻尼求解器做。但实际上我觉得不是这个原因造成的，因为你选择了这两个求解器一般也是求不出来的。主要原因还是你的单元划分的不好，造成Jabbic矩阵奇异，所以最好可以重新划分单元。
5.plane单元只能划分平行于X—Y面的面，其余方向的会出错。
NO、0021
question:
在用Area Fillet对两空间曲面进行倒角时出现以下错误：Area6offset could not fully converge to offset distance10.Maximum error between the two surfaces is1%of offset distance.请问这是什么错误？怎么解决？其中一个是圆柱接管表面，一个是碟形封头表面。answer:
ansys的布尔操作能力比较弱。
如果一定要在ansys里面做的话，那么你试试看先对线进行倒角，然后由倒角后的线形成倒角的面。
建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansys。
NO、0022
question：
There are21small equation solver pivot terms.;
SOLID45wedges are recommended only in regions of relatively low
stress gradients.
第一个问题我自己觉得是在建立contact时出现的错误，但自己还没有改正过来；第二个也不知道是什么原因。
还有一个：initial penetration4.44089×10E-6was detacted between contact element53928and target element53616;也是建立接触是出现的，也还没有接近。唉，郁闷中！！answer：
第一个问题：There are21small equation solver pivot terms.;
不是建立接触对的错误，一般是单元形状质量太差（例如有i接近零度的锐角或者接近180度的钝角）造成small equation solver pivot terms
第二个问题:SOLID45wedges are recommended only in regions of relatively low stress gradients （梯度）.
这只是一个警告，它告诉你：推荐SOLID45单元只用在应力梯度较低的区域。
它只是告诉你注意这个问题，如果应力梯度较高，则可能计算结果不可信。
NO、0023
*TREAD end-of-file in data read
txt中的表格数据不完整！
NO、0024
Keypoint1is referenced by only one line.Improperly connected line
set for AL command
两条线不共点,尝试nummrg命令
NO、0025
L1is not a recognized PREP7command,abbreviation,or macro.
This command will be ignored
还没有进入prep7，先：/prep7
NO、0026
Keypoint2belongs to line4and cannot be moved
同一位置点2已经存在了，尝试对同位置的生成新点换个编号，比如1002
NO、0027
Shape testing revealed that32of the640new or modified elements
violate shape warning limits.To review test results,please see the
output file or issue the CHECK command.
单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误
NO、0028
The drag direction(from the keypoint on drag line27that is closest
to a keypoint KP of the given area95)is orthogonal to the area
normal at that KP.Area cannot be dragged by the VDRAG command.
意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令
出现的环境
ASEL,S,LOC,Z,143e-3
VDRAG,ALL,,,,,,27
本意是按位置z=143e-3位置的面，然后沿编号27的线拉伸，出错，之前用该语句没有任何问题
检查发现选面的命令多选了一些面，把挨着要选择面的一些面选进来了
将该语句修改后没有问题
ASEL,S,LOC,Z,143e-3，144e-3
位置的最大最小值可能需要根据具体的模型调整
NO、0029
error：Meshing of volume5has been aborted because of a lack of memory.Closed down other processes and/or choose a larger element size,then try the VMESH command again.Minimum additional memory required=853MB
划分的网格太细了，内存不足。建议将模型划分为几个部分，分部分进行划分，可以减少内存使用
NO、0030
clear is not a recognized GEGIN command,abbreviation,or macro.
this command will be ingored.
那是因为打开了前处理，求解或者后处理，
先用FINISH命令，再用CLEAR就可以了。
NO、0031
solid model data is contaminated
实体模型被污染了（布尔操作中经常出现）
原因就是布尔操作中出现运算错误，实体模型被污染。
解决办法：１、修补模型。
２、最好的还是重新建立模型。
关于这个，还有一种方法是将模型用write命令写出来，然后用read命令读进去就好了。
NO、0032
***WARNING***SUPPRESSED MESSAGE CP=4.828TIME=20:58:40
Element3526node5851is part of at least2distinct sets of exterior
element faces.This may indicate that the attached elements are
connected in an unusual manner.Element3526node5851同时是两个（及以上）单元外表面的一部分。这意味着，相互连接的单元式以一种不寻常的方式连接起来的。也就是说，网格质量过差，导致不收敛。、需要把网格划分好一点
NO、0033
我在做塔的屈曲分析时(用弧长法)出现了如下错误,请高手给看看是哪里出了问题该怎么改: ***WARNING***CP=13938.412TIME=16:43:51
Kinematic Plasticity algorithm does not converge for element79,
material ID1.使用Kinematic Plasticity准则在某个节点处不收敛。要不换一个准则试试看。
NO、0034
***WARNING***CP=1475.792TIME=19:31:49
The variable viewer requires a NUMVAR of200.The calculator will not
be available.To use the caclulator please export your data to a
file;then choose the'Clear Time-History Data'button;and then
import your data from the file.
以上内容的意思：变量查看器需要一个200的数值变量（a NUMV AR of200.翻译得不准确），计算器将不能使用。请把你的数据导出到文件，然后清除时间历程数据，然后再从文件中导入数据。
你照警告说的做一下看行不行。
NO、0035***WARNING***CP=69.720TIME=18:00:39
The view for graph plots is currently NOT changeable.
To enable graph view manipulation,issue/GROPTS,VIEW,1.
以上警告的意思：图形显示结果目前不能改变。请使用/GROPTS,VIEW,1命令。
NO、0036
error：Meshing of volume5has been aborted because of a lack of memory.Closed down other processes and/or choose a larger element size,then try the VMESH command again.Minimum additional memory required=853MB（by kitty_zoe）
不一定是网格太密，也可能是结果过于拓扑问题，使得无法计算
NO、0037
Keypoint1is referenced by only one line.Improperly connected line
set for AL command原因是：使用AL命令时，你的所有线没有闭合。既然要形成面，就必须要求所有的线围起来，形成闭合的回路。再换一句话说就是上面的英文警告说的：每个关键点必须同时被两条线共用才能保证形成面。如果有关键点只被一条线使用，当然就不能形成面了。
NO、0038
***WARNING***CP=24.312TIME=18:23:02
Due to merging of areas3251and3304,
nodes52094through52101are no longer associated with any area.
这个警告只是提醒你，面3251和3304相互merge之后，节点52094到52101这些节点都不再和任何面有关联。
After NUMMRG,ALL,node84(and possibly others)is associated with more
than one solid model entity.Future commands which depend on the node
to solid model connectivity(meshing,mesh clearing,solid BC
transfer,etc.)may not operate properly.
上面这个警告也是提醒你：节点84同时属于号几个实体，在之后的操作中，如果操作到这个节点将有可能不能正确执行。
NO、0039
the anel material2at temperature=0is not positive defineite,a full6*6matrix is need as at least one element type inthe medel is3_d cheeck input.
这个是自己在进行属性定义时候出现的，查找原因，因为自己做的是pzt材料的压电效应分析。并且是3_d模型，ANEL命令矩阵设定应该是6*6的矩阵，但是由于自己粗心，矩阵输入没有完全，导致运行失败，所以希望以后大家在属性设定时候特别留意，特别是需要输入矩阵情况时候。
NO、0040
Unable to mesh area9because of shape problems.It may help to change
element size on edges of area在LINE定义时候没有进行线划分，使用LESIZE命令对线进行划分，后面在使用ESIZE,,1MSHAPE,0,3AMESH,ALL问题解决
方法2：直接在ESIZE命令中定义尺寸，例如如果网格大小为3MM可以这样定义ESIZE,3E-3
NO、0041
Both solid model and finite element model boundary conditions…等等
这个警告是正常的阿，只是告诉你要将所有的力转化到节点或者单元上。
NO、0042
我在做接触分析时，遇到如下
Warning some contact elements overlap with the other contact element which can cause over constraint
这是由于在同一实体上，即有绑定接触（MPC）的定义，又有刚性区或远场载荷（MPC）的定义，操作中注意在定义刚性区或远场载荷时避免选择不必要的DOF自由度，以消除过约束
NO、0043
划分网格时出现警告：
Shape testing revealed that450of the1500new or modified elements
violate shape warning limits.单元网格质量不够好
尽量，用规则化网格，或者再较为细密一点。
NO、0044
在用Area Fillet对两空间曲面进行倒角时出现以下错误：
Area6offset could not fully converge to offset distance10.Maximum error between the two surfaces is1%of offset distance.
ansys的布尔操作能力比较弱。
如果一定要在ansys里面做的话，那么你试试看先对线进行倒角，然后由倒角后的线形成倒角的面。
建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansys。
NO、0045
There are21small equation solver pivot terms.;
SOLID45wedges are recommended only in regions of relatively low
stress gradients.
第一个问题我自己觉得是在建立contact时出现的错误，但自己还没有改正过来；第二个也不知道是什么原因。
还有一个：initial penetration4.44089×10E-6was detacted between contact element53928and target element53616;也是建立接触是出现的，也还没有接近。第一个问题：There are21small equation solver pivot terms.;
不是建立接触对的错误，一般是单元形状质量太差（例如有i接近零度的锐角或者接近180度的钝角）造成small equation solver pivot terms
第二个问题:SOLID45wedges are recommended only in regions of relatively low stress gradients.这只是一个警告，它告诉你：推荐SOLID45单元只用在应力梯度较低的区域。
它只是告诉你注意这个问题，如果应力梯度较高，则可能计算结果不可信。
NO、0046
error：element type1is PLANE42，which can't be used with the VMES command,meshing of volume3aborted.
意思是：单元类型1是PLANE42，不能使用划分体网格的命令VMES，划分体3中止。
改进办法：1修改单元类型为适合体网格的单元类型。如solid，或shell
2不使用VMES命令，使用AMESH
NO、0047
error:keypoint10is referenced by only one line.Improperly connected line set for AL command ERROR窗口见下图。
意思是：关键点10只在一条线上。不适合使用AL命令连接线。
AL命令是用线来定义面，而选择两条线可能只有两个关键点，因为关键点10不在线上，而定义面至少有三个点。
改进办法：再选一条线。
NO、0048
waring：constraint equation212does not have a unique slave dof。
原因：边界约束条件和约束方程在同一节点位置交叠
解决方法：或者只加约束条件，或者只加约束方程。
NO、0049
an element shape failure has been detected for volume32.for a list of strategies for avoiding shape failure,see the section on volume sweeping in the ANSYS Modelingand Meshing Guide.Do you want to continue Sweeping?
模型的几何形状不符合sweep的要求，需要处理，尽量体为四个边，可以试试accat。
NO、0050
node8471does not lie on or near the selected elements.
The CEINTF operation produced no results for this node.
单元装配时，中间操作/命令流步骤，添加了冗余的操作/命令。正确步骤为：1）XSEL/ESLX/CM，X-ELEM，ELEM；2）XSEL/NSLX/CM，X-NODE，NODE；
3）CEINTF
顺序不乱，也不能有冗余命令。任何诸如CM，X-X，X，比如CM,A-No,AREA出现在步骤中，都会导致错误。
NO、0051
Constraint equation212does not have a unique slave dof.和Constraint eqaution171has specified dof constraint at all node/dof。constraint equation dleted。
这一Warning常发生在边界约束条件与约束方程相互交叠的节点位置。解决方法是不选边界约束位置节点，或不选约束方程位置节点。第一个warning发生当节点位置对称边界条件与约束方程向冲突时。第二个warning发生当节点位置约束条件与约束方程相冲突时。
NO、0052
Term4（node5000rotz）on CE number3331is not active on any element。This term is ignored。这一warning发生当主节点坐标系与从节点坐标系不在同一个坐标体系下时。例如主节点坐标系为总体直角坐标系，而从节点坐标系为总体圆柱体坐标系。解决方法，就是保证二者坐标体系相一致。
NO、0053
我建立接触对求解时出现下面提示：
you may move entire target surface by X=-1.331532856E-04,Y=2.51086219E-04,Z=1.344714965E-04to bring it in contact
好像是移动目标面，但是不知如何移动，请高手指点说的是你的模型两个面根本就接触不上。怎么移动？就是建模的时候，让目标面移动X=-1.331532856E-04,Y=2.51086219E-04,Z=1.344714965E-04（相对于你当前的建模），
就是说，新模型目标面的位置相对你原来的位置有X=-1.331532856E-04,Y=2.51086219E-04,Z=1.344714965E-04的间隙距离，没有刚好接触。可以设置接触条件：设置接触面的gap值，也可以移动接触面，以使刚好接触。
NO、0054***WARNING***CP=49.156TIME=16:3
Coefficient ratio exceeds1.0e8-Check results.
***ERROR***CP=117.078TIME=16:36:11
Large negative pivot value(-38.7936039)in Eqn.system.May be
because of a bad temperature-dependent material property used in the
model.
***WARNING***CP=117.406TIME=16:37:54
Smallest negative equation solver pivot term encountered at UX DOF of
node58652.Check for an insufficiently constrained model.
主要问题：求解方程中pivot项不正常，要么过大，要么过小，要么小于零。
原因：上面已说明，有可能材料属性有问题，有可能模型约束不对，有可能是网格质量太差。
NO、0055
Term1(node3525ROTX)on CE number4is not active on any element This CE is ignored.
这是我在一个实体模型上家弯矩后出现的警告CE（约束方程）被忽略。
原因：Term1(node3525ROTX)on CE number4is not active on any element就是说，节点3525的ROTX自由度不在任何单元中active，没有哪个单元支持ROTX自由度。
NO、0056
把体用面分割的时候出现的错误提示：
Boolean operation failed.
try adjusting the tolerance value on the BTOL commmand to some fraction of the
minimum keypoint distance.
Model Size(current problem)1.183933e+000,BTOL setting1.00000e-005,minmum KPT distance 4.308365e-006
先在要分割的地方设置一个工作平面，用布尔运算“divided--volume by working plane”进行分割的时候，出现上述错误，主要原因可能是设置的公差太小，当时试了几次都么有成功，最后干脆把体重新建立了一个，又画了一个很大的面，终于成功了。
NO、0057
real contant set1undefined but referenced by element70.实常数1没有定义，但单元70还要参照它。
total of thickness for layered elements may not epual zero.check real contstant table1层合单元的总厚度可能不等于零，检查实常数表1
这是我做层合板问题时遇到的两个错误。
NO、0058
For item=LOC,the component(90-()is invalid.The NSEL command is ignored.
这个错误是在定义选取一定范围节点时候遇到的。我后来进行分析，查找错误，发现是因为在编写命令流时候，括号是用中文输入法输入，导致命令无法识别。同样的类似情况很多，大家在编写命令时候一定记住把输入法切入英文模式，以避免以后不必要的麻烦！
NO、0059
对一个复杂型面的叶片划分单元，采用自由划分网格，出现如下警告和错误，应该怎么解决？***WARNING***CP=55.703TIME=15:57:23
Initial attempt to mesh area13was unsuccessful.Automatically
attempting to correct and remesh.(5).
***ERROR***CP=393.641TIME=16:03:06
Error meshing area13.Redefine number of divisions on boundary or
adjust element size parameters.这个应该是因为你面积13的形状比较特殊，网格在这个面积划分时候，质量特别不好导致。试着将面积13再细化后，划分网格。
NO、0060
Error!
Element type1is Solid95,which can not be used with the AMES command,meshing of area2 aborted.
刚开始学习的人经常出这种错误，这是因为不同单元类型对应不同的划分网格操作。
上面的错误是说单元类型为Solid95（实体类型），不能用AMES命令划分面网格。
NO、0061
Meshing of volume5has been aborted because of a lack of memory.Closed down other processes and/or choose a larger element size,then try the VMESH command again.Minimum additional memory required=853MB（by kitty_zoe）
说你的内存空间不够，可能因为你的计算单元太多，增加mesh尺寸，减少数量或者增加最小内存设定（ansys11中在customization preferences菜单存储栏可以修改内存使用大小）。
NO、0062
***WARNING***
There are1small equation solver pivot termsansys,是刚度矩阵主元太小，可能是单元畸形，或者材料参数有问题，总之这个问题你就不断的换个方式建立模型，trial and error，往往就解决了这个问题。
NO、0063
***WARNING***CP=10.156TIME=19:17:20
Cumulative iteration2may have been solved using different model or
boundary condition data than currently stored.POST1results may be
erroneous unless you RESUME from a Jobname.DB file for this substep.
这个错误是说，模型或者边界条件改变了，计算结果可能是错误的。
NO、0064
***WARNING***CP=1.391TIME=17:09:16
Use of the-M switch is no longer recommended for normal ANSYS use.
ANSYS now dynamically allocates memory as needed.Only use the-M
switch if you are certain that you need to do so.发现是自己自定义ANSYS内存容量使用，在计算时候elements数量过多不能使ANSYS自动调节导致。
NO、0065
***ERROR***CP=16.859TIME=09:29:26
Brick element91has an aspect ratio of1.E+20,which exceeds the
error limit of1000000.你是不是有一个volume的某方向的尺寸要远小于其他volumes的尺寸？比如上下两个volume，上边假设厚度1mm，而下面厚度可能10E-3或者很小
这时候就会出现这种错误。关于解决方法我建议对一个维度上很小的该部分，用低维单元，比如对三维问题，其他用体单元，而对这个厚度很小的部分定义shell单元设定厚度。
NO、0066
***ERROR***CP=89.899TIME=17:03:44
The value of UY at node24320is3.673098545E+28.It is greater than
the current limit of1000000.This generally indicates rigid body
motion as a result of an unconstrained model.Verify that your model
is properly constrained.
***ERROR***CP=90.120TIME=17:04:19
***MESSAGE CONTINUATION----DIAGNOSTIC INFORMATION***
Rigid body motion can also occur when net section yielding has
occurred resulting in large displacements for small increments of load
or when buckling has occurred.You can plot the time history curve
for node24320in the UY direction to check for stiffness(slope of
the curve)approaching zero.这个应该是约束不够，Uy方向的位移过大，自查一下约束条件。NO、0067
请问:1.我在划分网格的时候出现这个提示，请问怎么去改正的,后者对结果有什么影响吗？stuctural elements without mid nodes usually produce much more accurate results in quad or brick shape
2.我做模态分析的时候只有在划分网格的时候出现上面的提示，求解分析的时候也没有出现什么问题，都是在查看结果的时候却看不了出现这样的提示an error occurred while attempting to open the results the file mx2.rst
正在做论文遇到这个问题往下就分析不了。1、建议你用6面体单元（3D），或者带中结点的四面体，因为没有中结点的四面体可能导致结果不准确。
你所使用的是没有边中间节点的单元，在网格密度相同的情况下，其计算精度比有边中间节点的单元要差，该警告即建议你采用有边中间节点的单元以提高精度。如果你的网格划分的足够密，可以不管他，否则最好按照该建议去做。
这个是用freemesh划分时候经常出现的，一般对结果的影响不是很大。
可以选用更好的quad or brick shape网格。2、你试试先读一下某阶（如第7阶）结果文件，然后在查看结果。
ANSYS中重要的后处理
ANSYS后处理 1.ANSYS后处理时如何按灰度输出云图？ 1）你可以到utilitymenu-plotctrls-style-colors-window colors试试2）直接utilitymenu-plotctrls－redirect plots 2 将云图输出为JPG 菜单->PlotCtrls->Redirect Plots->To JPEG Files 3.怎么在计算结果实体云图中切面? 命令流 /cplane /type 图形界面操作 <1.设置工作面为切面 <2.PlotCtrls-->Style-->Hidden line Options 将[/TYPE]选项选为section 将[/CPLANE]选项选为working plane 4.非线性计算过程中收敛曲线实时显示 solution>load step opts>output ctrls>grph solu track>on 5.运用命令流进行计算时,一个良好的习惯是: 使用SELECT COMMEND后.........其后再加上ALLSEL......... 6.应力图中左侧的文字中，SMX与SMN分别代表最大值和最小值 如你plnsolv,s,eqv 则 SMX与SMN分别代表最大值等效应力和最小值等效应力
如你要看的是plnsolv,u 则SMX与SMN分别代表位移最大值和位移最小值 不要被S迷惑 mx(max) mn(min) 7.在非线性分析中，如何根据ansys的跟踪显示来判断收敛？ 在ansys output windows 有 force convergence value值和 criterion 值当前者小于后者时，就完成一次收敛你自己可以查看两条线的意思分别是: FL2：不平衡力的2范数 FCRIT：不平衡力的收敛容差， 如果前者大于后者说明没有收敛，要继续计算，当然如果你以弯矩M为收敛准则那么就对应 M L2 和 M CRIT 希望你现在能明白 8.两个单元建成公共节点，就成了刚性连接，不是接触问题了。做为接触问题，两个互相接触的单元的节点必须是不同的。 9.接触单元主要分为有厚度和无厚度的，有厚度主要以desai 为代表，无厚度的则以goodman 为代表。尽管古得曼也提出了相应的本构关系，但是如今goodman 单元成了无厚度接触单元的代名词，相应的本构关系现在也作了 较大的改进。Ansys中接触单元并不是goodman 单元，类似于goodman单元 ansys 里面的接触单元是是通用的，而goodman是一种专业的单元。goodman单元假定两片长为L的接触面以无数微小的切向和法向弹簧所连接，接触面单元与 相邻接触面两边的单元只在结点处有力的联系。单元厚度为零，受力前两接触面完全吻合. 10.怎样检查接触单元的normal direction?是不是打开 plotctrls/symbols/esys on?
ansys警告和错误

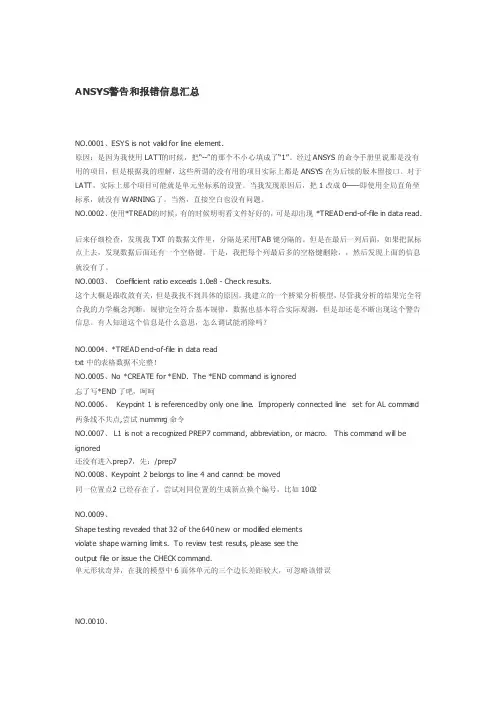

ansys警告和错误 NO.0001、ESYS is not valid for line element. 原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。经过ANSYS的命令手册里说那是没 有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。对 于LATT，实际上那个项目可能就是单元坐标系的设置。当我发现原因后，把1改成0——即使用全局直角坐 标系，就没有WARNING了。当然，直接空白也没有问题。 NO.0002、使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read. 后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。但是在最后一列后面，如果把鼠标点 上去，发现数据后面还有一个空格键。于是，我把每个列最后多的空格键删除，，然后发现上面的信息就 没有了。 NO.0003、Coefficient ratio exceeds 1.0e8 - Check results. 这个大概是跟收敛有关，但是我找不到具体的原因。我建立的一个桥梁分析模型，尽管我分析的结果完全 符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警 告信息。有人知道这个信息是什么意思，怎么调试能消除吗？ NO.0004、*TREAD end-of-file in data read txt中的表格数据不完整！ NO.0005、No *CREATE for *END. The *END command is ignored 忘了写*END了吧，呵呵 NO.0006、Keypoint 1 is referenced by only one line. Improperly connected line set for AL command 两条线不共点,尝试nummrg命令 NO.0007、L1 is not a recognized PREP7 command, abbreviation, or macro. This command will
ansys错误解释
我作了一个钢框架的火灾模拟分析,当做到后面的热-结构耦合分析的时候(框架模型建立完成,荷载也施加了,循环也做好了),当执行SOLVE命令的时候出现错误:NODE 7869 direction UX included in coupled sets 702and 701 ,请教高手这是什么错误?是什么原因引起的?如何解决啊?急盼高手指教!! 你用的耦合命令有错误.701,702两个耦合对公用了一个节点7869,这在耦合中是不允许的.解决办法如下: 1,首先确定7869号节点是否存在两个耦合对公用的现象,如属错误可更改此处耦合对. 2,如果确实需要三个节点的自由度相同,可以用约束方程来解决这个问题. 在做结构分析中，由于使用大量的耦合（cp）命令，当我在往节点上加荷载后进行求解，结果老出现这个错误： *** ERROR *** SUPPRESSED MESSAGE CP= 46.672 TIME= 09:53:00 Node 2566 direction UZ included in coupled sets 1134 and 1131. *** ERROR *** SUPPRESSED MESSAGE CP= 46.672 TIME= 09:53:00 Node 2566 direction UY included in coupled sets 1133 and 1130. *** ERROR *** SUPPRESSED MESSAGE CP= 46.672 TIME= 09:53:00 Node 2566 direction UX included in coupled sets 1132 and 1129. *** ERROR *** SUPPRESSED MESSAGE CP= 46.672 TIME= 09:53:00 Node 11577 direction UX included in coupled sets 1132 and 1129. 那位大虾能帮我解忧排难，小弟在此多谢了！！ 1我也曾遇到这种情况。由于要耦合的节点太多用了couple conincident nodes，就发生以上错误。后改用一个一个耦合就没有问题了（经处理后，需要耦合的节点大为减少）。后来估计是BEAM189单元的方向点也被耦合了。建议查看相应的节点耦合情况。 2、从你的出错情况来看，你把同一个节点的同一个自由度同时在不同的cp组里进行了耦合。简单来说，就是要让这个自由度既与a同，又于b同，而a与b本身可能并不相同，这在一般情况下是不允许的，因此出现了错误。这是我的一点看法，希望对你有所帮助。 3、[我也曾遇到这种情况。由于要耦合的节点太多用了couple conincident nodes，就发生以上错误。后改用一个一个耦合就没有问题了（经处理后，需要耦合的节点大为减少）。后来估计是BEAM189单元的方向点也被耦合了。建议查看相应的节点耦合情况。] 我用couple conincident nodes，命令做耦合,发现方向关键点也有被耦合的现象,不过程序好像仍能运行,结果与我另一种不用关键点建模方法得出的相差不大,我觉得楼主的问题可能仍是一个自由度存在多个耦合集中了.
ANSYS常见警告信息相关解释
ANSYS常见警告信息相关解释 NO.0001、ESYS is not valid for line element. 原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。对于LATT，实际上那个项目可能就是单元坐标系的设置。当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。当然，直接空白也没有问题。 NO.0002、使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。于是，我把每个列最后多的空格键删除，，然后发现上面的信息就没有了。 NO.0003、Coefficient ratio exceeds1.0e8-Check results. 这个大概是跟收敛有关，但是我找不到具体的原因。我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。有人知道这个信息是什么意思，怎么调试能消除吗？ NO.0004、*TREAD end-of-file in data read txt中的表格数据不完整！ NO.0005、No*CREATE for*END.The*END command is ignored 忘了写*END了吧。 NO.0006、Keypoint1is referenced by only one line.Improperly connected line set for AL command 两条线不共点,尝试nummrg命令 NO.0007、L1is not a recognized PREP7command,abbreviation,or macro.This command will be ignored 还没有进入prep7，先：/prep7 NO.0008、Keypoint2belongs to line4and cannot be moved 同一位置点2已经存在了，尝试对同位置的生成新点换个编号，比如1002 NO.0009、Shape testing revealed that32of the640new or modified elements violate shape warning limits.To review test results,please see the output file or issue the CHECK command. 单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误。 NO.0010、用命令流建模的时候遇到的
ansys使用技巧(后处理)
2009-04-28 14:26 ANSYS中查看截面结果的方法 一般情况下，对计算结果后处理时，显示得到的云图为结构的外表面信息。有时候，需要查看结构内部的某些截面云图，这就需要通过各种后处理技巧来获得截面的结果云图。另外，有时候需要获得截面的结果数据，也需要用到后处理的技巧。 下面对常用的查看截面结果的方法做一个介绍： 1. 通过工作平面切片查看截面云图工作平面实现。 这是比较常用的一种方法。 首先确保已经求解了问题，并得到了求解结果。 调整工作平面到需要观察的截面，可通过移动或者旋转工作平面实现。调整时注意保证工作平面与需要观察的截面平行。 在PlotCtrls菜单中设置观察类型为Section，切片平面为Working Plane。也可以通过等效的/type以及/cplane命令设置。 在通用后处理器中显示云图，得到需要查看的云图。 更简单地说，我们只需在显示云图命令前加上下面两条命令就可以了： /CPLANE,1 ! 指定截面为WP /TYPE,1,5 ! 结果显示方式选项 2. 通过定义截面查看截面云图 这种方法也需要用到工作平面与切片，步骤如下： 首先确保已经得到了求解结果。 调整工作平面到需要观察的截面。 在PlotCtrls菜单中设置观察类型为Working Plane，或者使用命令/cplane,1。通过sucr命令定义截面，选择（cplane）。 通过sumap命令定义需要查看的物理量。 通过supl命令显示结果。 3. 通过定义路径查看云图与保存数据 首先确保已经得到了求解结果。 通过path与ppath命令定义截面路径。 通过pdef命令映射路径。 通过plpath、prpath与plpagm命令显示及输出结果。
ansys命令流----前后处理和求解常用命令之求解与后处理
ansys命令流----前后处理和求解常用命令之求解与后处理.txt都是一个山的狐狸，你跟我讲什么聊斋，站在离你最近的地方，眺望你对别人的微笑，即使心是百般的疼痛只为把你的一举一动尽收眼底．刺眼的白色，让我明白什么是纯粹的伤害。3 /solu u /solu 进入求解器 3.1 加边界条件 u D, node, lab, value, value2, nend, ninc, lab2, lab3, ……lab6 定义节点位移约束Node : 预加位移约束的节点号，如果为all,则所有选中节点全加约束，此时忽略nend和ninc. Lab: ux,uy,uz,rotx,roty,rotz,all Value,value2: 自由度的数值（缺省为0） Nend, ninc: 节点范围为：node-nend，编号间隔为ninc Lab2-lab6: 将lab2-lab6以同样数值施加给所选节点。 注意：在节点坐标系中讨论 3.2 设置求解选项 u antype, status, ldstep, substep, action antype: static or 1 静力分析 buckle or 2 屈曲分析 modal or 3 模态分析 trans or 4 瞬态分析 status: new 重新分析（缺省），以后各项将忽略 rest 再分析，仅对static,full transion 有效 ldstep: 指定从哪个荷载步开始继续分析，缺省为最大的，runn数（指分析点的最后一步）substep: 指定从哪个子步开始继续分析。缺省为本目录中，runn文件中最高的子步数action, continue: 继续分析指定的ldstep,substep 说明：继续以前的分析（因某种原因中断）有两种类型 singleframe restart: 从停止点继续 需要文件：jobname.db 必须在初始求解后马上存盘 jobname.emat 单元矩阵 jobname.esav 或 .osav : 如果.esav坏了，将.osav改为.esav results file: 不必要，但如果有，后继分析的结果也将很好地附加到它后面 注意：如果初始分析生成了.rdb, .ldhi, 或rnnn 文件。必须删除再做后继分析 步骤：（1）进入anasys 以同样工作名 （2）进入求解器，并恢复数据库 （3）antype, rest （4）指定附加的荷载 （5）指定是否使用现有的矩阵（jobname.trl）（缺省重新生成） kuse: 1 用现有矩阵 （6）求解 multiframe restart:从以有结果的任一步继续（用不着） u pred,sskey, --,lskey….. 在非线性分析中是否打开预测器 sskey: off 不作预测（当有旋转自由度时或使用solid65时缺省为off） on 第一个子步后作预测（除非有旋转自由度时或使用solid65时缺省为on） -- ：未使用变量区
ANSYS错误提示及其含义

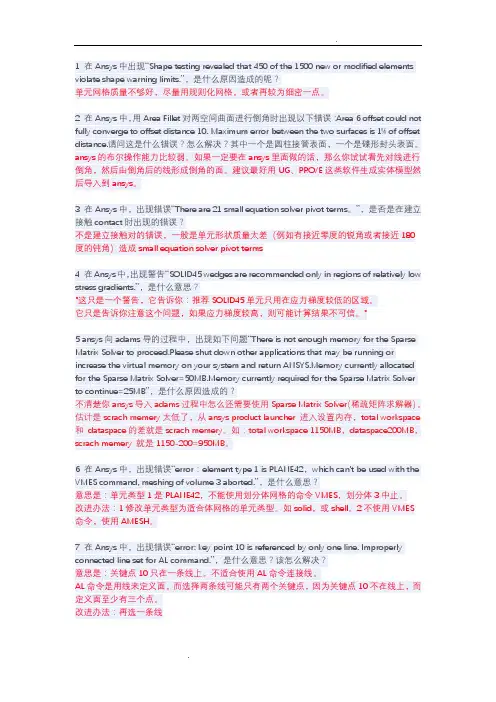

1 在Ansys中出现“Shape testing revealed that 450 of the 1500 new or modified elements violate shape warning limits.”，是什么原因造成的呢？ 单元网格质量不够好，尽量用规则化网格，或者再较为细密一点。 2 在Ansys中，用Area Fillet对两空间曲面进行倒角时出现以下错误：Area 6 offset could not fully converge to offset distance 10. Maximum error between the two surfaces is 1% of offset distance.请问这是什么错误？怎么解决？其中一个是圆柱接管表面，一个是碟形封头表面。ansys的布尔操作能力比较弱。如果一定要在ansys里面做的话，那么你试试看先对线进行倒角，然后由倒角后的线形成倒角的面。建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansys。 3在Ansys中，出现错误“There are 21 small equation solver pivot t erms。”，是否是在建立接触contact时出现的错误？ 不是建立接触对的错误，一般是单元形状质量太差（例如有接近零度的锐角或者接近180度的钝角）造成small equation solver pivot terms 4在Ansys中，出现警告“SOLID45 wedges are recommended only in regions of relatively low stress gradients.”，是什么意思？ "这只是一个警告，它告诉你：推荐SOLID45单元只用在应力梯度较低的区域。 它只是告诉你注意这个问题，如果应力梯度较高，则可能计算结果不可信。" 5ansys向adams导的过程中，出现如下问题“There is not enough memory for the Sparse Matrix Solver to proceed.Please shut down other applications that may be running or increase the virtual memory on your system and return ANSYS.Memory currently allocated for the Sparse Matrix Solver=50MB.Memory currently required for the Sparse Matrix Solver to continue=25MB”，是什么原因造成的？ 不清楚你ansys导入adams过程中怎么还需要使用Sparse Matrix Solver（稀疏矩阵求解器）。估计是scrachmemery太低了，从ansys product launcher 进入设置内存，total workspace和dataspace的差就是scrachmemery。如：total workspace 1150MB，dataspace200MB，scrachmemery就是1150-200=950MB。 6在Ansys中，出现错误“error：element type 1 is PLANE42，which can't be used with the VMES command, meshing of volume 3 aborted.”，是什么意思？ 意思是：单元类型1是PLANE42，不能使用划分体网格的命令VMES，划分体3中止。 改进办法：1修改单元类型为适合体网格的单元类型。如solid，或shell。2不使用VMES 命令，使用AMESH。 7在Ansys中，出现错误“error: key point 10 is referenced by only one line. Improperly connected line set for AL command.”，是什么意思？该怎么解决？ 意思是：关键点10只在一条线上。不适合使用AL命令连接线。 AL命令是用线来定义面，而选择两条线可能只有两个关键点，因为关键点10不在线上，而定义面至少有三个点。 改进办法：再选一条线
ansys实用的后处理
1.ANSYS后处理时如何按灰度输出云图？ 1）你可以到utilitymenu-plotctrls-style-colors-window colors试试 2）直接utilitymenu-plotctrls－redirect plots 2 将云图输出为JPG 菜单->PlotCtrls->Redirect Plots->To JPEG Files 3.怎么在计算结果实体云图中切面? 命令流 /cplane /type 图形界面操作 <1.设置工作面为切面 <2.PlotCtrls-->Style-->Hidden line Options 将[/TYPE]选项选为section 将[/CPLANE]选项选为working plane 4.非线性计算过程中收敛曲线实时显示 solution>load step opts>output ctrls>grph solu track>on 5.运用命令流进行计算时,一个良好的习惯是: 使用SELECT COMMEND后.........其后再加上ALLSEL......... 6.应力图中左侧的文字中，SMX与SMN分别代表最大值和最小值 如你plnsolv,s,eqv 则SMX与SMN分别代表最大值等效应力和最小值等效应力 如你要看的是plnsolv,u 则SMX与SMN分别代表位移最大值和位移最小值 不要被S迷惑 mx(max) mn(min) 7.在非线性分析中，如何根据ansys的跟踪显示来判断收敛？ 在ansys output windows 有force convergenge valu 值和criterion 值当前者小于后者时，就完成一次收敛
ansys后处理结果图形的处理
a n s y s后处理结果图形 的处理 标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
ansys后处理结果图形的处理 对体和面来说，ANSYS默认的结果输出格式是云图格式，而这种彩色云图打印为黑白图像时对比很不明显，无法表达清楚，这对于发表文章来说是非常不便的。发文章所用的结果图最好是等值线图，并且最好是黑白的等值线图。笔者原来进行这项工作时一般借用photoshop等第三方软件，很麻烦，并且效果不好。现通过摸索，发现通过灵活运用ansys本身也能实现这项功能。现将步骤写给大家，感谢simwe对我的帮助。 （1）将要输出的结果调出，这时为彩色云图； （2）将云图转换为等值线图的形式 GUI：plotCtrls—>Device Options—>[/DEVI]中的vector mode 选为on 命令：/DEVICE,VECTOR,1 这时结果为彩色等值线，若直接输出，打印为黑白图像时仍然不清晰，为此需进行以下几步将图像转换为黑白形式； （3）将背景变为白色 命令：jpgprf,500,100,1 /rep （4）对等值线中的等值线符号（图中为A,B,C等）的疏密进行调整 GUI：plotCtrls—>Style—>Contours—> Contours Labeling 在Key Vector mode contour label 中选中on every Nth elem，然后在N= 输入框中输入合适的数值，例如5，多试几次，直到疏密合适 命令：/clabel,1,5 （5）将彩色等值线变为黑色
GUI：plotCtrls—>Style—>Colors—>Contours Colors 将Items Numbered 1，Items Numbered 2等复选框中的颜色均选为黑色，图像即可变为黑白等值线图像命令：/color,cntr,whit,1 等等 （6）最后一步：出图 GUI：plotCtrls—>Capture Image 希望对大家能有所帮助。 一个使生成的图片在word里面比较好看的方法： 1、Plotctrls>Redirect Plots>To png file 2、选“Force White BG and Black FG",然后把Pixle resolution 换到1200！
ansys错误汇总大全史上最全

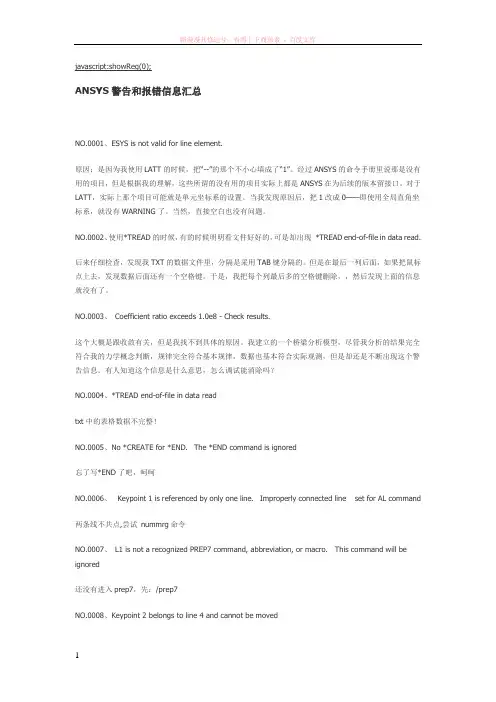

ANSYS分析出现问题 NSYS error message 错误信息汇总 2011-10-19 12:57:12| 分类：ANSYS | 标签：ansys 错误error |举报|字号订阅以前很多的心得全丢了，现在把新遇到的error message及解决方法逐一添加如下： 1\ Too many expressions. 表达式太长，ansys要求一个表达式不要超过6个分段，比如以下不对 A22=y1*z2-y1*z3-y2*z1+y2*z3+y3*z1-y3*z2 有7个段 改为 A22=y1*z2-y1*z3-y2*z1+y2*z3+y3*z1 A22=A22-y3*z2 就行了 2\ No *DO trips needed, enter *ENDDO . 循环执行次数为0，说明下标的变化范围越界，就是形如下面的循环 *do,i,0,-1 ..... ..... *enddo 3\ *** NOTE *** CP = 227.688 TIME= 12:30:54 One or more elements have become highly distorted. Excessive distortion of elements is usually a symptom indicating the need for corrective action elsewhere. Try incrementing the load more slowly (increase the number of substeps or decrease the time step size). You
ansys常见错误
ansys常见错误
ansys分析出现问题 NO.0052 some contact elements overlap with the other contact element which can cause over constraint. 这是由于在同一实体上，即有绑定接触（MPC）的定义，又有刚性区或远场载荷（MPC）的定义，操作中注意在定义刚性区或远场载荷时避免选择不必要的DOF自由度，以消除过约束NO.0053 Shape testing revealed that 450 of the 1500 new or modified elements violate shape warning limits. 是什么原因造成的呢？ 单元网格质量不够好 尽量，用规则化网格，或者再较为细密一点NO.0054 在用Area Fillet对两空间曲面进行倒角时出现以下错误：Area 6 offset could not fully converge to offset distance 10. Maximum error between the two surfaces is 1% of offset distance.请问这是什么错误？怎么解决？其中一个是圆柱接管表面，一个是碟形封头表面。
ansys的布尔操作能力比较弱。 如果一定要在ansys里面做的话，那么你试试看先对线进行倒角，然后由倒角后的线形成倒角的面。 建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansys NO.0055 There are 21 small equation solver pivot terms.; SOLID45 wedges are recommended only in regions of relatively low stress gradients. 第一个问题我自己觉得是在建立contact时出现的错误，但自己还没有改正过来；第二个也不知道是什么原因。 还有一个：initial penetration 4.44089×10E-6 was detacted between contact element 53928 and target element 53616;也是建立接触是出现的，也还没有接近。 第一个问题：There are 21 small equation solver pivot terms.; 不是建立接触对的错误，一般是单元形状质量太差（例如有i接近零度的锐角或者接近180度的
ANSYS警告
ANSYS警告、错误104问（2） 2009-06-29 15:13:43| 分类： ANSYS相关|举报|字号订阅NO.0052 some contact elements overlap with the other contact element which can cause over constraint. 这是由于在同一实体上，即有绑定接触（MPC）的定义，又有刚性区或远场载荷（MPC）的定义，操作中注意在定义刚性区或远场载荷时避免选择不必要的DOF自由度，以消除过约束NO.0053 Shape testing revealed that 450 of the 1500 new or modified elements violate shape warning limits. 是什么原因造成的呢？ 单元网格质量不够好 尽量，用规则化网格，或者再较为细密一点 NO.0054 在用Area Fillet对两空间曲面进行倒角时出现以下错误：Area 6 offset could not fully converge to offset distance 10. Maximum error between the two surfaces is 1% of offset distance.请问这是什么错误？怎么解决？其中一个是圆柱接管表面，一个是碟形封头表面。 ansys的布尔操作能力比较弱。
如果一定要在ansys里面做的话，那么你试试看先对线进行倒角，然后由倒角后的线形成倒角的面。 建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansys NO.0055 There are 21 small equation solver pivot terms.; SOLID45 wedges are recommended only in regions of relatively low stress gradients. 第一个问题我自己觉得是在建立contact时出现的错误，但自己还没有改正过来；第二个也不知道是什么原因。 还有一个：initial penetration 4.44089×10E-6 was detacted between contact element 53928 and target element 53616;也是建立接触是出现的，也还没有接近。 第一个问题：There are 21 small equation solver pivot terms.; 不是建立接触对的错误，一般是单元形状质量太差（例如有i接近零度的锐角或者接近180度的钝角）造成small equation solver pivot terms 第二个问题:SOLID45 wedges are recommended only in regions of relatively low stress gradients. 这只是一个警告，它告诉你：推荐SOLID45单元只用在应力梯
ansys常见错误
ansys分析出现问题 NO.0052 some contact elements overlap with the other contact element which can cause over constraint. 这是由于在同一实体上，即有绑定接触（MPC）的定义，又有刚性区或远场载荷（MPC）的定义，操作中注意在定义刚性区或远场载荷时避免选择不必要的DOF自由度，以消除过约束 NO.0053 Shape testing revealed that 450 of the 1500 new or modified elements violate shape warning limits. 是什么原因造成的呢？ 单元网格质量不够好 尽量，用规则化网格，或者再较为细密一点 NO.0054 在用Area Fillet对两空间曲面进行倒角时出现以下错误：Area 6 offset could not fully converge to offset distance 10. Maximum error between the two surfaces is 1% of offset distance.请问这是什么错误？怎么解决？其中一个是圆柱接管表面，一个是碟形封头表面。 ansys的布尔操作能力比较弱。 如果一定要在ansys里面做的话，那么你试试看先对线进行倒角，然后由倒角后的线形成倒角的面。 建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansys NO.0055 There are 21 small equation solver pivot terms.; SOLID45 wedges are recommended only in regions of relatively low stress gradients. 第一个问题我自己觉得是在建立contact时出现的错误，但自己还没有改正过来；第二个也不知道是什么原因。 还有一个：initial penetration 4.44089×10E-6 was detacted between contact element 53928 and target element 53616;也是建立接触是出现的，也还没有接近。 第一个问题：There are 21 small equation solver pivot terms.; 不是建立接触对的错误，一般是单元形状质量太差（例如有i接近零度的锐角或者接近180度的钝角）造成small equation solver pivot terms 第二个问题:SOLID45 wedges are recommended only in regions of relatively low stress gradients. 这只是一个警告，它告诉你：推荐SOLID45单元只用在应力梯度较低的区域。 它只是告诉你注意这个问题，如果应力梯度较高，则可能计算结果不可信。 NO.0056 ansys向adams导的过程中，出现如下问题 There is not enough memory for the Sparse Matrix Solver to proceed.Please shut down other applications that may be running or increase the virtual memory on your system and return ANSYS.Memory currently allocated for the Sparse Matrix Solver=50MB.Memory currently required for the Sparse Matrix Solver to continue=25MB 可是我的内存不小呀，512MB应该够了吧，我设的虚拟内存4072MB，也应该够了吧。不清楚你ansys导入adams过程中怎么还需要使用Sparse Matrix Solver（稀疏矩阵求解器）。 估计是scrach memery太低了， 从ansys product launcher 进入设置内存，
ANSYS 提示错误解决办法
ESYS is not valid for line element. 原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS 在为后续的版本留接口。对于LATT，实际上那个项目可能就是单元坐标系的设置。当我发现原因后，把1改成0——即使用全局直角坐标系，就没有W ARNING了。当然，直接空白也没有问题。 NO.0002 使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read. 后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。 NO.0003 Coefficient ratio exceeds 1.0e8 - Check results. 这个大概是跟收敛有关，但是我找不到具体的原因。我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。 NO.0004 *TREAD end-of-file in data read txt中的表格数据不完整！ NO.0005 No *CREATE for *END. The *END command is ignored 忘了写*END了吧，呵呵 NO.0006 Keypoint 1 is referenced by only one line. Improperly connected line set for AL command 两条线不共点,尝试nummrg命令。 NO.0007 L1 is not a recognized PREP7 command, abbreviation, or macro. This command will be ignored 还没有进入prep7，先：/prep7 NO.0008 Keypoint 2 belongs to line 4 and cannot be moved 关键点2属于线4，移动低级体素时先移动高级体素！ NO.0009 Shape testing revealed that 32 of the 640 new or modified elements violate shape warning limits. To review test results, please see the output file or issue the CHECK command. 单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误 NO.0010 用命令流建模的时候遇到的 The drag direction (from the keypoint on drag line 27 that is closest to a keypoint KP of the given area 95) is orthogonal to the area normal at that KP. Area cannot be dragged by the VDRAG command. 意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令
ANSYS软件分析警告汇总
ANSYS软件错误集锦 1 在Ansys中出现“Shape testing revealed that 450 of the 1500 new or modified elements violate shape warning limits.”，是什么原因造成的呢？ 单元网格质量不够好，尽量用规则化网格，或者再较为细密一点。 2 在Ansys中，用Area Fillet对两空间曲面进行倒角时出现以下错误：Area 6 offset could not fully converge to offset distance 10. Maximum error between the two surfaces is 1% of offset distance.请问这是什么错误？怎么解决？其中一个是圆柱接管表面，一个是碟形封头表面。ansys的布尔操作能力比较弱。如果一定要在ansys里面做的话，那么你试试看先对线进行倒角，然后由倒角后的线形成倒角的面。建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansys。 3 在Ansys中，出现错误“There are 21 small equati on solver pivot terms。”，是否是在建立接触contact时出现的错误？ 不是建立接触对的错误，一般是单元形状质量太差（例如有接近零度的锐角或者接近180度的钝角）造成small equation solver pivot terms 4 在Ansys中，出现警告“SOLID4 5 wedges are recommended only in regions of relatively low stress gradients.”，是什么意思？ "这只是一个警告，它告诉你：推荐SOLID45单元只用在应力梯度较低的区域。 它只是告诉你注意这个问题，如果应力梯度较高，则可能计算结果不可信。" 5 ansys向adams导的过程中，出现如下问题“There is not enough memory for the Sparse Matrix Solver to proceed.Please shut down other applications that may be running or increase the virtual memory on your system and return ANSYS.Memory currently allocated for the Sparse Matrix Solver=50MB.Memory currently required for the Sparse Matrix Solver to continue=25MB”，是什么原因造成的？ 不清楚你ansys导入adams过程中怎么还需要使用Sparse Matrix Solver（稀疏矩阵求解器）。估计是scrach memery太低了，从ansys product launcher 进入设置内存，total workspace和dataspace的差就是scrach memery。如：total workspace 1150MB，dataspace200MB，scrach memery 就是1150-200=950MB。 6 在Ansys中，出现错误“error：element type 1 is PLANE42，which can't be used with the VMES command, meshing of volume 3 aborted.”，是什么意思？ 意思是：单元类型1是PLANE42，不能使用划分体网格的命令VMES，划分体3中止。 改进办法：1修改单元类型为适合体网格的单元类型。如solid，或shell。2不使用VMES 命令，使用AMESH。 7 在Ansys中，出现错误“error: key point 10 is referenced by only one line. Improperly connected line set for AL command.”，是什么意思？该怎么解决？ 意思是：关键点10只在一条线上。不适合使用AL命令连接线。
