主塔施工方案
第一节主塔施工专项方案
一、编制说明与依据
索塔是斜拉桥的一个重要组成部分，同时又是斜拉桥的主要受力构件，除自重引起的轴力外，还有水平荷载以及通过拉索传递给塔的竖向荷载（活载）和水平荷载。索塔施工在斜拉桥施工中有着很重要的地位，从造价方面看，索塔占总造价的20%左右；从建设工期看，索塔施工约占总工期的1/3。
鉴于索塔施工的重要性，项目技术组认真广泛收集有关资料、认真领会设计意图、熟悉暂有的合同条款和技术规范的基础上，依据前期《实施性施工组织设计》以及《主塔初步施工方案》评审与研讨时专家提出的意见与建议开展编制工作。本方案主要参照以下几项资料进行编制：
1、《温州市永嘉县瓯北大桥工程桥梁工程施工图》；
2、《公路桥涵施工技术规范（JTG/T F50-2011）》；
3、《城市桥梁工程施工与质量验收规范（CJJ2-2008）》；
4、《温州市永嘉县瓯北大桥实施性施工组织设计》；
5、《斜拉桥建造技术（人民交通出版社）》；
6、《新编桥梁施工工程师手册（人民交通出版社）》；
7、《路桥施工计算手册（人民交通出版社）》；
8、《大体积混凝土施工规范实施指南（中国建筑工业出版社）》；
9、《大体积混凝土温度应力与温度控制（中国水利水电出版社）》；
10、《桥梁施工常用数据手册（人民交通出版社）》；
11、《现代大型斜拉桥塔梁施工测控技术（科学出版社）》。
二、工程概况
2.1概述
瓯北大桥主桥为独塔双索面叠合梁斜拉桥，其跨径组成为150m+125m=275m。索塔为钢筋砼钻石型索塔，包括上塔柱、下塔柱和下横梁，砼强度等级为C55。塔座与首节塔柱一起浇注，塔座采用C55聚丙烯纤维混凝土。主塔构造如图2.1.1所示。
图2.1.1 主塔构造总图
2.1.1塔柱
索塔总高100.7m（含塔座），其中上塔柱高81.5m，下塔柱高18.2m；上塔柱横桥向内外侧面的斜率为 1/4.915，下塔柱外侧面的斜率为1/4.387，内侧面斜率为1/3.642。索塔在桥面以上高度为75.504m，高跨比0.27456，塔底左右塔柱中心间距25.015m。
塔柱采用空心箱形断面，单箱单室。下塔柱塔底截面尺寸为4.93*7.914m（横桥向*顺桥向），上塔柱标准截面尺寸为 4.0*6.0m（横桥向*顺桥向），横桥向壁厚0.7m，顺桥向壁厚1.0m（锚固区）；为增加索塔景观效果，塔顶设斜向上的塔冠，塔冠高度1.00m。
2.1.2横梁
上下塔柱连接处设有下横梁，顶部标高24.5m，梁高为4.0m横梁中部设有
横隔板；横梁采用箱形断面，横梁宽度为6.0m，顶，底板和腹板厚度均为0.70m。横梁为预应力砼结构，下横梁内布置16束15φs15.20 钢绞线，和20束12φs15.20钢绞线，下横梁顶面设置主梁安装所需要的临时锚固装置。
2.1.3附属结构
索塔附属结构包括塔顶及横梁上部栏杆、塔柱内爬梯、检修平台、防雷系统、照明系统及预埋件等。
2.2工程数量
主塔的的工程数量如表2.2.1所示。
三、工程特点与施工难点分析
3.1工程特点
索塔为高耸的空间结构，其施工属高空作业。本桥的索塔与其它类似工程工程相比，虽无太大区别，但亦有自身的特点：
3.1.1塔柱断面为八面角，下塔柱在横桥向其断面从根部的
4.93m变化到下横梁处的4.24m。
3.1.2上塔柱的内部有安装斜拉索的锚固区齿块，其结构尺寸比较复杂。
3.1.3横梁与塔柱相连接处的内部结构尺寸亦较复杂。
3.1.4索塔最宽处达38.196m。
3.2施工中的重点和难点
3.2.1根据总体进度的安排，下塔柱的施工要在气温较低的季节进行，因此必须制定确实可行的保温措施。
3.2.2横梁与塔柱连接处的砼需采取降低水化热、防止产生温度应力裂缝的措施。
3.2.3上塔柱中拉索导管的精确定位为索塔施工的重点和难点。
3.2.4索塔砼的外观质量是保证本工程质量优良的关键。
3.2.5如何保证索塔的空间位置准确，是测量控制中必须考虑的问题。
3.2.6保证高空作业中的施工安全，同样是本工程的重点之一。
表2.2.1 主塔工程数量表
四、总体方案简述
4.1塔柱分段
每个塔柱分为24个节段，下塔柱4个节段，每个节段的斜长为4.5m，其中首节塔柱和塔座一起浇筑；上塔柱20个节段，其中17#，22#,23#节段斜长为3.5m，24#节段斜长为 2.525m，其余节段的斜长均为 4.5m；索塔的分节段如图 4.1.1所示。
4.2模板与爬架
索塔外模均采用全液压式爬模，内模则采用组合钢模和木模。下塔柱只有3节段，施工时均采用爬模设备自带的上支架及模板进行施工。上塔柱采用液压爬模施工。爬模系统包括爬架、模板、平台。下塔柱施工完成后，安装爬模。爬模平台提供了施工作业平台。外模通过爬模系统提升，内模通过塔吊垂直提升。模板的详细介绍及受力构件的荷载分析见单独章节。
4.3钢筋与劲性骨架
塔柱内竖向主筋均采用直螺纹套筒机械连接，并采用劲性骨架作为钢筋的空间定位，劲性骨架采用L100*1OO角钢主弦杆（竖杆）及L75*75角钢腹杆（水平杆和斜杆）拼成桁架，在地面上拼装成整体，塔上整体吊装。
4.4横梁
横梁与塔柱同步施工，并采用落地支架作为支撑，落地支架由钢管和型钢等组成。为降低施工难度，减轻支架荷载，下横梁采用两次浇筑工艺进行。第一次浇筑的横梁包括底板和腹板的一半高度，形成一道U形预应力钢筋混凝土梁，其刚度效应可在一定程度上提高现浇钢支架的承载能力。
4.5砼浇筑
采用泵送方式，每个索塔下设置一台固定拖泵，通过泵管将砼直接泵送至作业点。
4.6塔吊和电梯的布设
在索塔两侧分别设置一台塔吊，型号分别为QTZ100和QTZ220，在上游侧塔柱位置设置一台施工电梯，布置在横桥向塔柱外侧。
图4.1.1索塔分节段示意图
五、施工工艺流程
图5.1.1索塔塔柱施工工艺流程图
六、施工方法与工艺
6.1施工方法总体概况
根据设计图纸要求以及塔柱节段划分确定塔座及首节塔柱（高度2.38m）整体浇筑，采用定型钢模板，下横梁采用两次浇筑施工，采用定型钢模板。下塔柱利用液压爬模模板施工，上塔柱施工采用液压爬模施工工艺。
6.2塔座及首节塔柱
塔座及首节塔柱采用C55聚丙烯纤维混凝土，模板采用定型钢模板。首节塔柱模板与塔座模板安装如图6.2.1，塔座与首节施工流程图见图6.2.2。塔座施工按照大体积混凝土施工考虑，根据温控计算采取合理的温控方案，详细见塔座专项温控设计与温控方案。
6.3下塔柱
6.3.1下塔柱施工工艺流程如图6.3.1所示。
图6.2.1 首节塔柱模板与塔座模板安装图
施工准备
测量定位
接长劲性骨架
钢筋绑扎
塔座模板安装
首节模板安装固定
中间验收
浇筑塔座与首节
养护
图6.2.2塔座与首节施工工艺流程图
图6.3.1下塔柱施工工艺流程
6.3.2下塔柱模板
下塔柱共三个节段，斜长为3×4.5=13.5m，因下塔柱较短，施工时第1-3节段外侧、前后面爬模进行施工，内侧为支架加爬模施工。内模标准节段采用与
外模相同的模板结构，非标节段采用竹胶板，逐节预埋支撑搭设临时工作平台立模。模板的固定主要采用塔身内的拉杆锁定。下塔柱液压爬模模板施工如图6.3.2所示。
图6.3.2 下塔柱液压爬模模板施工图
6.3.3、模板的安装与拆除
施工时在主塔承台上搭设脚手架作为人员上下通道以及模板固定。脚手架搭设好后用吊机安装模板。
模板的稳定性主要通过三种方法实现。
（1）、传力至已浇塔柱的预埋件上：
（2）、外模间采用四级钢拉杆拉结：
（3）、模板与劲性骨架整体化。
模板脱模时，先将所有对拉螺栓拆开，吊机配合，在模板的四个角上装上手拉葫芦，同时平行向外拉动模板，这样可使模板平稳地脱模并拉开相当距离，然后用吊机起吊拆除。
6.3.4钢筋
（1）钢筋的制作
钢筋在加工场加工制作，钢筋加工的形状、尺寸必须符合设计要求，复杂的
细部尺寸放大样进行。加工半成品的钢筋应按型号、规格、用途等进行编号挂牌，分别堆放。半成品的钢筋由运输车运往施工现场。
（2）钢筋接头
主筋全部采用等强直螺纹接头连接，钢筋进料定尺长度为9m，钢筋接头的施工工艺如下：
①施工准备
a、根据钢筋接头数量和施工进度要求，确定钢筋套丝机数量。
b、根据现场施工条件，确定钢筋套丝机的位置，并搭设钢筋托架及防雨棚。
c、连接备有漏电保护开关的380V电源。
d、由钢筋连接技术提供单位进行技术交底、技术培训并对考核合格的操作工人发给上岗证，实行执证作业。
e、进行钢筋接头工艺检验。在施工现场的同一根钢筋上取样，各做三根60cm 长母材和钢筋直螺纹接头试件。当钢筋接头的每根试件均达到钢筋的抗拉强度标准值，且大于、等于钢筋母材的抗拉强度实测值时，即可按“A”级接头使用。
f、检查供货质量。直螺纹连接套筒应有产品合格证。套筒两端有密封盖并有规格标记。
②加工接头
a、钢筋应先调直再按设计要求接头位置下料，下料采用电动砂轮锯。钢筋切口应垂直钢筋轴线，不得有马蹄形或翘曲端头。不允许用气割进行钢筋下料。
b、钢筋套丝。套丝工人必须持上岗证。套丝过程必须用钢筋接头提供单的卡规或环规逐个检查钢筋的套丝质量。要求牙行饱满，无裂纹、无乱牙和秃牙缺陷；牙行与牙行规吻合；丝头小端直径在卡规或环规的允许误差范围内。
c、经自检合格的钢筋直螺纹丝头，应一头戴上保护帽，另一头拧紧与钢筋规格相同的连接套筒，并按规格堆放整齐，以便质检或监理抽查。
d、抽查钢筋直螺纹丝头的加工质量。质检或监理人员用钢筋套丝公的牙行规和卡规或环规，对每种规格加工批量随机抽检10%，且不少于10个，并作好记录。如果一个丝头不合格，应对该批量全数检查。不合格丝头应重新加工并经再次检验合格后方可使用。
e、经检验合格的钢筋丝头要加以保护，要求一头钢筋头拧紧同规格保护帽；
另一头拧紧同规格连接套筒。
③钢筋连接
a、将待连接钢筋吊装就位；
b、回收密封盖和保护帽。连接前，应检查钢筋规格与连接套筒规格是否一致，确认丝头无损坏时，将带有连接套筒的一端拧入待连接钢筋；
c、用管钳扳手拧紧钢筋接头，并达到规定的螺纹长度。连接时，将扳手钳头咬住连接钢筋，垂直钢筋轴线均匀加力，严禁钢筋丝头未拧入连接套筒就用扳手连接钢筋。否则会损坏接头丝扣，造成钢筋连接事故。
d、钢筋接头拧紧时应随手作油漆标记，以备检查，防止漏拧。
e、注意事项
如发现接头有完整丝扣外露，说明有丝扣损坏或有脏物进入接头，丝扣或钢筋丝头小端直径超差或用了小规格的连接套筒；连接套筒与钢筋之间如有周向间隙，说明用了大规格连接套筒连接小规格钢筋。出现上述情况应及时查明原因给予排除，重新连接钢筋。
④、钢筋绑扎
主筋用直螺纹接头连接之后，每一层箍筋由下而上绑扎，箍筋平直部分与竖向钢筋交叉点，可每隔一根箍筋相互成梅花式扎牢。绑扎高度按每次砼浇筑高度进行。
6.3.5混凝土
索塔为C55砼，采用泵送方式施工，拌合站按配合比通知单进行拌合。各种材料数量过秤计量，砼搅拌时设专人监督控制。
浇砼前将模板内的杂物清除干净，模板面洒水润湿，但模内不得有积水。混凝土浇筑从低处开始逐层扩展升高，并保持水平分层。振捣时采用插入式振捣器，其分层厚度为30cm。振捣器插入的距离以直线行列插捣时，不得超过作用半径1.75倍，振捣器应尽量避免碰撞钢筋，更不得放在钢筋上。振捣器开动后方可混凝土内，振完后应徐徐提出，不得过快或停转后再拔出机头，以免留下孔洞。
振捣器靠近模板时，机头与模板应保持一定距离，一般为10cm。
混凝土浇筑完底层后，在浇筑上层时，振捣器机头应稍插入至下层使两层结合成一体。混凝土应振动到停止下沉，无显著气泡上升，表面平坦，呈现薄层水
泥浆时为止。
砼浇筑应连续进行，如因故间歇时不应超过允许间歇时间，以便在前层混凝土初凝前将续浇混凝振捣完毕，否则按施工缝处理。
6.4下横梁
6.4.1下横梁的施工工艺见图6.4.1所示。下横梁的支架设计图见附见。
6.4.2下横梁模板
下横梁及对应塔肢采用钢管支架施工。模板采用塔座和塔柱首节施工的大块定型钢模板改造而成。
6.4.3砼工程
下横梁混凝土两次浇筑完成，振捣时进入下层混凝土5cm，充分振捣至表面泛浆为止。振捣时振捣器不能碰及模板、钢筋及波纹管。
混凝土养护采用一层塑料薄膜覆盖混凝土表面，其上再覆盖土工布进行保温、保湿养护。
6.4.4预应力工程
（1）、预应力波纹管埋设
①、预应力波纹管共36根，采用塑料波纹管，预埋波纹管要与钢筋绑扎结合起来。
②、首先制作波纹管定位架。在横梁腹板筋绑扎完成后，根据波纹管的坐标，安装波纹管定位架。经检查验收合格后，电焊固定，穿入波纹管。管道连接采用大一号的的波纹管，将其套和咬合，并加以固定。为防止漏浆堵孔，所有中间连接处均用黑胶带包扎严密。
③、为防止波纹管在混凝土浇筑过程中漏浆引起堵孔，采用先穿入预应力筋的施工方法，在混凝土进入初凝阶段时，拉动孔内预应力筋，保证预应力筋不被粘牢。
（2）、预应力施工准备
①、预应力钢束
预应力钢绞线采用符合GB/T5224国家标准的s 15.2mm的II级松弛（低松
弛）钢绞线，每股公称面积139mm2，f
pk =1860Mpa，
P
E=1.95*105Mpa，采用的
群锚体系应符合国家GB/T14370-2007《预应力筋用锚具、夹具和连接器》技术
要求，配套锚固件须符合本工程的锚固构造及锚下局部承压强度要求。
图6.4.1下横梁施工工艺流程图
钢绞线进场应分批验收。验收时，应检查其质保书、包装方法及内容是否齐全、正确。在每盘任一端截取100mm以上的3根试件，进行原材料复检检验，不
合格者严禁使用。
②、锚具
锚夹具应有供方提供的实验单及质量证明书，进场时应分批进行外观检查，不得有裂纹、伤痕、锈蚀，尺寸不得超过允许偏差。当质量证明书不符合要求或对质量有疑时，应按有关规定进行复查，符合要求才能验收使用。
③、张拉机具
张拉机具采用450t液压千斤顶，ZB500型高压油泵，0.5级精密压力表。
在张拉前应由计量检测机构对高压油泵、液压千斤顶和压力表进行配套标定校验，校验时应使千斤顶活塞的运行方向与实际工作状态一致。通过校验确定千斤顶与油泵压力表的应力应变关系曲线。
④、其它准备工作
检查高空施工平台。平台必需牢固，并且布置好安全防护设施。
用空气压缩机清除孔道杂质。
施工预应力前，对砼试件进行检查。砼强度达到90%后方可张拉。
对各种施工机械和电器进行检查及试运转。
对操作人员进行施工技术交底。
（3）预应力施工
①、预应力钢束下料
下料时采用砂轮锯切割钢绞线，每端均予留工作长度800mm。
②、钢绞线编束
编束前，对钢绞线逐盘进行检验。
编束时，应梳理顺直，绑扎牢固，防止相互缠绞。
编束后，应按图纸进行编号，并逐一核对、验收、妥善保管，防止在堆放运输和安装过程中损伤、变形或发生有害的锈蚀。
③、穿束及锚具安装
a、预应力筋穿入孔道前，应检查其品种、规格及机械性能是否满足设计要求。按孔号与束号对应穿束。并采用空气压缩机清除管道杂质。
b、钢束穿束采用穿束机加人工推拉方式配合进行。
c、锚具安装时应使张拉力的作用线与孔道中心线一致。
主塔施工方案
第一节主塔施工专项方案 一、编制说明与依据 索塔是斜拉桥的一个重要组成部分，同时又是斜拉桥的主要受力构件，除自重引起的轴力外，还有水平荷载以及通过拉索传递给塔的竖向荷载（活载）和水平荷载。索塔施工在斜拉桥施工中有着很重要的地位，从造价方面看，索塔占总造价的20%左右；从建设工期看，索塔施工约占总工期的1/3。 鉴于索塔施工的重要性，项目技术组认真广泛收集有关资料、认真领会设计意图、熟悉暂有的合同条款和技术规范的基础上，依据前期《实施性施工组织设计》以及《主塔初步施工方案》评审与研讨时专家提出的意见与建议开展编制工作。本方案主要参照以下几项资料进行编制： 1、《温州市永嘉县瓯北大桥工程桥梁工程施工图》； 2、《公路桥涵施工技术规范（JTG/T F50-2011）》； 3、《城市桥梁工程施工与质量验收规范（CJJ2-2008）》； 4、《温州市永嘉县瓯北大桥实施性施工组织设计》； 5、《斜拉桥建造技术（人民交通出版社）》； 6、《新编桥梁施工工程师手册（人民交通出版社）》； 7、《路桥施工计算手册（人民交通出版社）》； 8、《大体积混凝土施工规范实施指南（中国建筑工业出版社）》； 9、《大体积混凝土温度应力与温度控制（中国水利水电出版社）》； 10、《桥梁施工常用数据手册（人民交通出版社）》； 11、《现代大型斜拉桥塔梁施工测控技术（科学出版社）》。 二、工程概况 2.1概述 瓯北大桥主桥为独塔双索面叠合梁斜拉桥，其跨径组成为150m+125m=275m。索塔为钢筋砼钻石型索塔，包括上塔柱、下塔柱和下横梁，砼强度等级为C55。塔座与首节塔柱一起浇注，塔座采用C55聚丙烯纤维混凝土。主塔构造如图2.1.1所示。
铁塔组立施工方案94328
青海玉树娘拉乡35kv输变电工程二标段 铁 塔 组 立 施 工 方 案 甘肃金胜电力工程有限公司 青海玉树娘拉乡35kv输变电工程
铁塔组立施工方案 一、编制说明： 为保证白扎-娘拉35kV线路组立铁塔施工的顺利进行，确保工程质量、安全和进度目标的完成，特编制本施工方案，指导本工程在铁塔组立时的施工。 二、制依据： 1、《电力建设工程施工技术管理制度（GB/T50326-2001）》； 2、《110～500千伏架空电力线路工程质量及评定规程（DL/T5168-2002）》； 3、《娘拉乡35kv变配电工程施工组织设计》； 4、线路经过地区的调查资料及地方法规等； 5、国家颁布的有关法律、法规及其它相关规范。； 6、国家电网公司质量、职业健康安全管理体系程序文件； 7、架空送电线路施工及验收规范(GB 50233-2005) 三、工程概况 1、本标段交通便道路面较差，运输条件比较困难；主要跨越扎曲河两次，10kv线路一次，通讯线路七次，线路自白扎35kv变电站开关柜室西数第一个预留洞电缆出线至新建娘拉乡35kv变电站，本标线路全长约12km。海波高度在3600m-4400m左右，表层地质为中密碎石混粉土，底部为风化砂板石，局部地面风化岩裸露，岩石工程性良好。全线均为铁塔，共计59基，基础均为现浇混凝土基础。由
于地形复杂，在半坡或山顶，机械运输无法进行。塔材运输大部分靠人力和畜力， 四、铁塔组立 1、铁塔组立前期准备 （1）技术准备 ①组立铁塔前，必须对混凝土基础根开、高差、扭转进行复检，检查合格后方准组立铁塔。现浇基础的混凝土强度要求：整体组立时为设计强度的100%；分解组塔应达到设计强度的70%，混凝土龄期最小不得少于10天。 ②应准备好技术资料，包括杆塔明细表、铁塔安装图、铁塔组立施工方案及措施等。工程技术负责人应组织有经验的技术人员和技术工人进行现场调查，熟悉铁塔图纸，确定合理的组立方法。并对全体施工人员进行技术交底。 （2）人员准备 ①根据本工程工期要求，项目部将按基本工作量组织施工人员，组塔计划成立2个组塔队，参加组立铁塔的人员必须经过技术交底。 ②组立铁塔操作的重要岗位应由有经验的送电技工担任，机动绞磨操作业人员均经培训合格后上岗。 ③组塔的人员配备见下表： 组塔劳动力组织
铁塔基础施工方案
一、编制说明 为保证贵州册亨大顶柱40MW风电场工程设备安装及集电线路安装工程施工的顺利进行，确保工程质量、安全和进度目标的完成，特编制本施工方案，指导本工程在基础工程的施工。 二、编制依据 1、根据中机国能电力工程有限公司设计院《线路结构施工图》图号：ZJ-N00741S-T3201 2、《电力建设工程施工技术管理制度》（GB/T50326-2017） 3、《钢结构工程施工质量验收规范》（GB 50205-2001） 4、《混凝土结构工程施工质量验收规范》（GB 50204-2015） 5、《建筑工程施工质量验收统一标准》（GB50300-2013） 6、《110～750kV架空送电线路施工及验收规范》（GB 50233-2014） 7、《建筑地基工程施工质量验收规范》（GB50202-2002） 8、贵州省册亨大顶柱风电场40MW项目设备安装及集电线路安装工程《施工组织设计》 9、线路经过地区的调查资料及地方法规等 三、工程概况 贵州册亨大顶柱40MW风电场工程新建A、B共两回35KV架空线路分别连接风电场内风机，并最终送至110KV升压站。其中A线主线路径长度约7.612km，其中架空路径7.505km，AN9-AN10电缆钻越35KV线路路径长度约0.107km。B线主线路径长度约3.799km，其中架空路径3.614km，BN3-BN4电缆钻越35KV线路路径长度约0.097km，BN12-BN13电缆钻越35KV 电缆长度0.088km，全线共约11.411km，其中架空路径约11.119km，电缆路径0.292km。 同时随架空线路架设24芯ADSS光缆一根，其线路长度为11．411km。 根据本工程风电场风机位置关系及电气主接线的要求，其接线方式如下： A线F01—F02—F03—F04—F05—F06—F07—F08—F09—F10—升压站 B线F18—F17—F16—F15—F14—F13—F12—F11—升压站 导线型号：JL∕GIA—185∕30、JL∕GIA—120∕25型钢芯铝绞线 地线型号：GJ—50钢绞线 绝缘子采用防污型瓷绝缘子，耐张串采用10片U70OPB∕146D,防污染型绝缘子双联单串连接。每片爬电距离≧450mm，满足Ⅲ级污染区绝缘要求。 悬垂绝缘子串和跳线串采用防污型瓷绝缘子，其型号为U70BP∕146D,以单串的形式进行
塔吊专项施工方案14967
塔吊专项施工方案 第一节、编制依据 本方案主要依据施工图纸及以下规范及参考文献编制: 《塔式起重机设计规范》（GB/T13752-1992） 《地基基础设计规范》（GB50007-2002） 《建筑结构荷载规范》（GB50009-2001） 《建筑安全检查标准》（JGJ59-99） 《混凝土结构设计规范》（GB50010-2002） 《建筑桩基技术规范》（JGJ94-94） 第二节、工程概况 乌审旗四号地2#商业楼，工程建设地点：乌审旗噶鲁图镇；属于框架结构；地上6层，地下1层。总建筑面积：19080.10平方米。 第三节、塔吊基本性能 十字交叉梁基础所用塔吊参数为： 塔吊型号为：QTZ40 塔吊自重为：186kN 最大起重荷载为：29kN 塔吊额定起重力矩为：400kN·m 塔吊起升高度为：29m 塔身宽度为：2.5m 第四节、塔吊基础定位及施工
1、塔吊基础定位详见施工平面图； 2、塔吊基础施工见“计算书”设计要求。基础施工前应由塔吊拆装队技术负责人进行如下几方面的技术交底：混凝土强度等级、钢筋配置图、基础与建筑平面图、基础剖面图、基础表面平整度要求、预埋螺栓误差要求等，接底人为工程施工负责人，双方书面交接。基础施工应由塔机所有部门派专人监督整个施工过程，同时做好各个隐蔽验收纪录，如钎探纪录、地基隐蔽工程验收纪录等。施工完毕做好砼的养护，砼强度达到要求后方可安装塔吊； 3、顶面用水泥砂浆找平，用水准仪校水平，倾斜度和平整度误差不超过1/5000； 4、机脚螺栓位置、尺寸要绝对正确，应特别注意做好复核工作，尺寸误差不超过±0.5mm，螺纹位须抹上黄油，并注意保护。 第五节、场地及机械设备人员等准备 1、在塔基周围，清理出场地，场地要求平整，无障碍物； 2、留出塔吊进出堆放场地及吊车、汽车进出通道，路基必须压实、平整； 3、塔吊安拆范围上空所有临时施工电线必须拆除或改道； 4、机械设备准备：汽车吊一台，电工、钳工工具，钢丝绳一套，U型环若干，水准仪、经纬仪各一台，万用表和钢管尺各一只； 5、塔吊安拆必须由专业的安拆人员进行操作。 第六节、塔吊的安装及调试
通信塔安装方案 (1)
通信塔安装方案 一、组织安全施工措施 成立专业化施工队伍，指定项目负责人（或基站负责人）、专职安全员、施工吊装总指挥、质量检查员、高空操作工等。制定安全规章制度及安全操作规程，进场前进行系统的安全知识教育，每工作日班前进行安全交底，施工中逐步提高“不伤害自己、不被别人伤害、不伤害别人”的“三不伤害”的能力。对施工安装工器具的自制原材料必须注明生产厂家及出厂合格证，尽量使用正规大厂家的产品，谨防假冒伪劣产品进入施工工地。对正在进行正常作业的安装器具，每班前由专职安全员进行检查，发现损伤及时调换 确保安全进行。 施工吊装现场设立吊装总指挥，施工中做到统一部署、统一指挥、统一行动。各技工必须各守其职，各就各位。起吊时风缆绳定点定人，在塔体起吊及主扒杆提升时，严禁互相窜岗。高空作业时，其作业工具必须用麻绳扣紧或背有工具袋，安全带随身。在任何一个部位，必须与塔体有关部位用夹扣和钢丝千斤扣牢，以免发生高空坠落的安全事故。不准高空抛物，不准在5级大风及有雷雨时施工。卷扬机、开关箱必须设置漏电保护器，受力缆绳的主地锚必须有加固装置，可采用厂家生产或自制的螺旋地锚（5t）。 凡进入施工现场的操作人员必须戴好安全帽，着装整齐，穿戴规范，严禁穿拖鞋、光脊背作业。作业区两侧在交通口设置警戒线，用公司统一制作的红绿旗横线拉紧，并派专人拦阻行人于警戒线外，非施工人员无故不准随意进入施工现场。施工中必须服从安全监督领导小组的现场检查，对发现的违章、违规、违纪罚款，必须坚决执行。 二、施工人员组成 项目负责人1人：有较强的综合管理和组织能力及协调能力，具备单管塔单根外抱杆式吊装的一般短程与施工程序。 现场施工总指挥1人：必须是专职起重工，并具备起重指挥上岗证，有丰富的起重安装经验，指挥果断、雷厉风行。对一般工具及施工设备，对其规格、型号、最大承载能力、破坏承载力及安全系数，做到心中有数。且具有较强的现场施工应变能力。 专职安全员1人：具备起重工的专业知识，了解安全操作规程。技术素质较高，敢于负责，并必经安全管理部门的安全专职培训，且具有上岗证。 高空作业工2-3人：具有较好的技术素质，工作胆大心细。身体素质较好，并持有高空操作证。 起重工4-5人：掌握起重的专业技术知识，懂得各种工具及起重设备的操作技术、安全操作规程，并经专门培训并持有上岗证。 质检员1人：经专业技术培训，掌握单管塔施工、验收基本标准和质量要求，能要求施工人员按有关规范执行，具体包括单管塔的垂直度、外观、接地电阻、安装程序等。 三、主要施工器具及施工安装设备和材料2-3t卷扬机一台（配Ф12mm钢丝绳300m）；1-2Tudrsm2一台（配Ф10mm钢丝绳200m，作拉升扒杆用）；2t手拉葫芦（5-6只）；108mm×6mm×7500mm的无缝管2根（用于副扒杆）；159mm×8mm×16000mm主扒杆1根；3t三门滑轮组一组（2只，作提升主扒杆用及倒运塔体用）；5t三门滑轮组一组（2只，作起吊塔体用）；3t导向滑轮2只（2t备用导向滑轮3只）；Ф12mm钢丝绳600m。 四、机械吊装方案 使用50t、80t轮式起重机安装单管圆锥通信塔，是建筑安装企业总结多年安装经验，经专业施工人员及技术人员共同研究，制定的一种吊装方法。该吊装方案，吊装速度快、安全，对塔体的碰撞损伤较小，但使用机械吊装，对现场地形地貌要求较高，对现场安装人员的施工整体素质要求较高，因此必须严格按吊装操作规程，精密组织谨慎操作。
组塔架线施工方案
110kV**线*改造工程 施 工 方 案 **公司 *年*月*日
批准：审核： 校对： 编写：
一、编写依据 1、本工程施工图纸及设计文件 2、《110～500kV架空电力线路施工及验收规范》（GB50233-2005） 3、《110～500kV架空电力线路工程施工质量及评定规程》（DL/T 5168-2002） 4 、《电力建设安全工作规程（架空电力线路部分）》（DL5009.2-2005） 5 、《电力工作票技术规范》（Q/CSG10005-2004） 二、工程概况 本工程为**改造工程，从**杆新建一回110kV线路，. 三、施工组织机构 现场组织管理机构如下图： 现场管理机构图 四、拆除旧砼杆、旧导地线部分 1、拆除前准备工作 1.1组织施工负责人对线行认真校对跨越需停电线路双编名称、地段并记录无误。 1.2在需跨越的电力线、通讯线、村道两旁搭设跨越架，设置标示牌。 1.3检查拆除砼杆的所有杆根、拉线足是否有异常。 1.4在耐张杆*杆大号侧、**杆小号侧导线横担应打好临时拉线，特别是**杆必须打好牢固的内角临时拉线。 1.5在**杆大号侧**杆小号侧各对应导线挖2m×0.6×2地锚3个，地锚棒出土坑角
度应小于45°。 2、申请停电工作 2.1严格执行“二票”制度，按停电计划表提前办理所需停电线路申请手续。 2.2停电施工计划安排如下： 1）旧线路拆除：5天； 2）新建线路组立铁塔：10天； 3）新建线路放紧线及附件安装：5天； 计划申请停电时间：***年*月*日至*日共*天，具体停电时间以调度批复为准。 2.3相关线路接调度停电命令后，现场负责人速派人对该停电线路进行验电、挂接地线。 3、松线、拆杆安全、文明施工技术措施 3.1松线前在**已挖好的地锚处对应导地线进行装设固定导地线拉线各一组。 3.2旧线路上的所有金具拆除后将导地线放入滑车轮内，并检查过线滑轮转动是否正常。 3.3牵引地锚应牢靠，并设专人看护。统一指挥，通讯畅通，施工人员精神应集中，各杆及跨越线路、道路派专人看守，线行下不得有人、畜逗留。 3.4杆上作业人员必须带好安全帽，系好安全带，穿胶底鞋，传递物件必须使用绳索，不得抛掷，地面作业人员不要在杆塔下方停留。 3.5倒杆前应将直线杆上全部瓷瓶卸下，选择好倾倒方位，挖好定向马槽沟，绑好定向拉绳。做好防止毁坏林木及农作物的措施，特别是做好新基础的防护措施。 3.6倒杆要统一指挥，剪断拉线作业的人员速度应一致，现场其他人员必须远离杆高1.2倍以外距离。 3.7田地处倒落的砼杆石碎及绝缘瓷瓶碎片应清理干净，原拉线捧应深挖0.6m切断并回填土，同时原杆穴好应回填土，防止伤及人、畜，做到工完场清文明施工。 五、铁塔组立部分 1、施工条件 本工程100%杆塔位于丘陵中，线路经过的地区地形条件相对较好。因此，本工程铁塔组立采用外拉线抱杆分解组塔和内拉线悬浮式抱杆分解组塔两种方法。 2、杆塔型号： 直线塔型：ZM1-12、ZM1-15、ZM1-18、ZM1-27、ZM1-30。 转角塔：JG1－15、JG3-15。 3、杆塔明细表

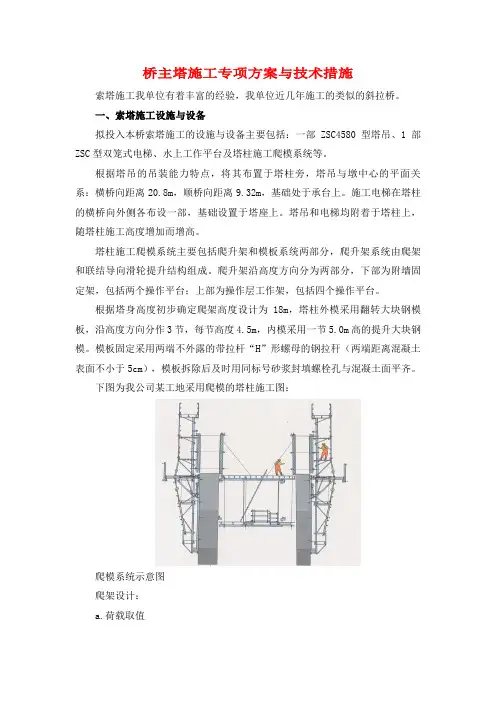

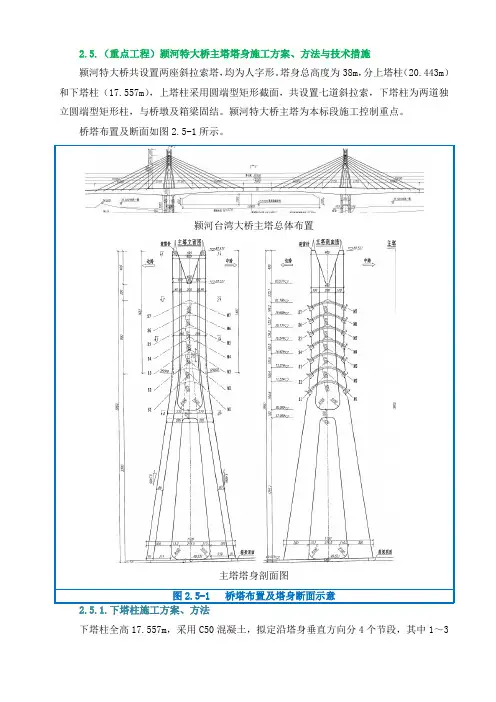

桥主塔施工专项方案与技术措施
