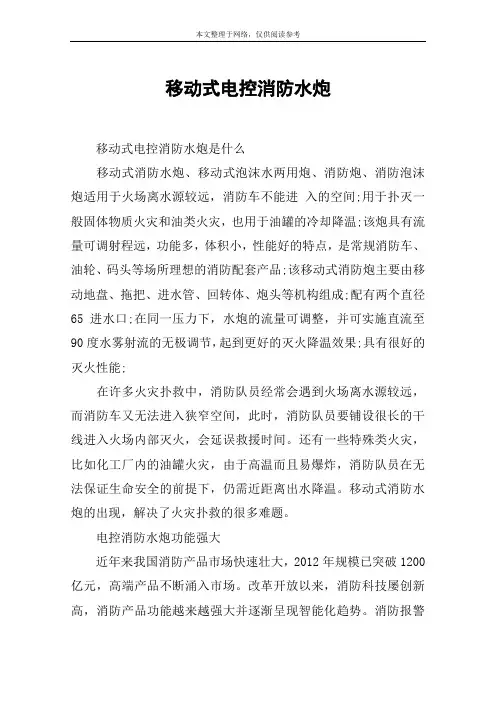

拖车式电控消防水炮的性能参数说明
■射程远、水流集中、流量大；
■拖车采用自制底盘，四个车轮，移动方便、稳定，可安装远光射灯，整体结构紧凑；
■流量可调节，具有直流/喷雾转换、水平回转、俯仰转动等功能；
■PSKD70~200T型具有锁紧定位装置、稳定可靠；
■可实现远距离无线、手动操作喷雾装置可保护炮、电器等，避免在高温下损坏，具有防热辐射作用；
■泡沫/水两用消防炮可配备泡沫管，实现泡沫混合液喷射；
■PSKD70~200T型电源可采用24VDC或220VAC或380VAC；
■PSKD70~200T型分隔爆和非分隔爆型；
江西西河机械设备有限公司消防产品包含消防炮、炮塔、泡沬灭火系统、防撞调压消火栓、炮座、石化专用消火栓箱、船用消防炮、船用泡沬灭火系统等。
ZSD-40A大空间智能灭火装置喷洒型
共安智能科技有限公司https://www.360docs.net/doc/0c18783579.html,/ ZSD-40A大空间智能灭火装置是将探测与喷水机构分体设置的一种新产品。该装置由控制器和喷头两部分组成，控制器完成对所保护范围内的火情的监测及一些联动控制。控制器一旦探测到火灾，立即输出控制信号进行报警、启动水泵、打开阀门，智能喷头便会在水力的直接驱动下进行360度全方位旋转射水灭火。火灾扑灭后，装置自动停止射水。若有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后重新回到监控状态。由于本装置的喷头射水方式为360度全方位喷水，具有很强的灭火和防止火灾蔓延的能力，适合安装在火灾危险较大、火灾时蔓延较快的场所。
共安智能科技有限公司https://www.360docs.net/doc/0c18783579.html,/ zsd-40a大空间智能灭火装置特点 具有灵敏度高，响应速度快，智能化、自动化水平高，灭火时间短等众多优点，全方位监控，无死角、无盲区、误报误动率极低的特性。 zsd-40a大空间智能喷头灭火装置配套部分 主要是由智能喷头，现场区域控制箱，电磁阀，智能末端试水装置，智能火焰探测器，消防联动报警主机等。根据项目需要来进行配置所需要的设备。
共安智能科技有限公司https://www.360docs.net/doc/0c18783579.html,/ zsd-40a大空间智能喷头灭火装置参数 最大保护半径6m 额定流量5L/S 安装高度6m-22m 接口尺寸DN50内螺纹 额定工作压力0.25MPa 喷洒角度360° 喷洒方式均匀洒水
共安智能科技有限公司https://www.360docs.net/doc/0c18783579.html,/ zsd-40a大空间智能喷头灭火装置布线 （1）智能解码器到现场区域控制箱：RVV3x1.5(电源线220V)+RVSP2x1.5(信号总 线） （2）智能解码器到红紫外火焰探测器：RVV4x1.5(电源线+探测器信号线） （3）智能解码器到电磁阀：RVV2x1.5(电磁阀电源线）
消防水炮施工组织设计范本
消防水炮施工组织 设计
目录 一、工程概况 .......................................................... 错误!未定义书签。 二、施工依据 .......................................................... 错误!未定义书签。 三、施工人员 .......................................................... 错误!未定义书签。 四、总体施工方案................................................... 错误!未定义书签。 4.1 施工工艺流程................................................... 错误!未定义书签。 4.1.1 消防水炮控制系统施工工艺流程.............. 错误!未定义书签。 4.1.2 消防水系统工艺流程 ................................. 错误!未定义书签。 4.2消防水炮控制系统 ........................................... 错误!未定义书签。 4.2.1 弹线定位..................................................... 错误!未定义书签。 4.2.2 支、吊架安装要求..................................... 错误!未定义书签。 4.2.3 线槽安装要求............................................. 错误!未定义书签。 4.2.4 明配管安装要求......................................... 错误!未定义书签。 4.2.5 管内穿线、线槽内配线要求 ..................... 错误!未定义书签。 4.2.6 消防报警系统设备的安装 ......................... 错误!未定义书签。 4.3自动消防炮的施工方法 ................................... 错误!未定义书签。 4.3.1 管网安装..................................................... 错误!未定义书签。 4.3.2 管道支架、吊架、防晃支架的安装应符合下列要求 .. 错误!未定义书签。 4.3.3 消防水炮安装............................................. 错误!未定义书签。 4.3.4 系统试压和冲洗......................................... 错误!未定义书签。 五、质量和安全保证措施 ....................................... 错误!未定义书签。
睿实消防自动水炮水明书
自动消防水炮是电气控制喷射灭火设备，可以进行水平、竖直方向转动，通过红外定位器和图像定位器自动定位火源点；开花/直流出水状态自动切换，快速准确灭火。 产品概述： 全自动跟踪定位消防炮将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，能全天候自动监测保护范围内的火灾。一旦发生火灾，水炮立即启动，对火源进行水平方向和垂直方向的智能扫描，确定火源的两个方位后，中央控制器发出指 令，发出火警 信号，同时启 动水泵、打开 阀门，消防水 炮对准火源 进行射水灭 火，火源扑灭后， 中央控制器再发出指令停止射水。若有新的火源，水炮将重复上述过程，待全部火源被扑灭后重新回到监控状态。20L/S～30L/S全自动跟踪定位消防炮的射水形式为柱状或雾状射水，射程远，保护范围广，灭火能力非常强大。 性能特点 ◆采用双波段红外紫外复合探测技术，发现火情早、准确率高、范围广、无盲点； ◆采用总线制图像传输技术，结合现场彩色图像信号进行远程人工手动控制； ◆可对火源位置进行定点、定位喷水灭火，扑灭早期火灾效率高； ◆现场可通过485总线手动控制灭火装置喷嘴的射水方向；
◆满足国标规定的手动、自动及远程手动三种控制方式； ◆带有自动柱状/雾状喷嘴，近距离喷射雾化，消除下方死角； ◆采用柱状喷水时，覆盖面积广，穿透力强； ◆总线制通讯，耗材少，方便施工，维护简单方便； ◆二次寻的、无需复位，大大缩短了灭火时间； ◆可接收其他任何厂家的火灾自动报警系统的联动信号； ◆重量轻，外形尺寸紧凑，大方美观。 ◆符合国标GB25204-2010《自动跟踪定位射流灭火系统》的要求。 ◆符合CNCA/CTS0014-2010《自动寻的喷水灭火装置技术规范》的要求。 南京睿实消防安全设备有限公司，2016年入选国家高新技术企业，拥有各项专利30多项，组建了一支由电子、机械、PLC、软件等不同专业领域专家组成的研发团队，拥有强大的研发和创新能力，专业从事智能图像火灾探测系统、大空间智能消防炮系统、自动跟踪定位消防炮灭火系统、高压细水雾灭火系统等智能消防产品以及智慧消防解决方案。
大空间智能消防灭火系统
大空间智能消防灭火系统 大空间场所的定义： 大空间场所是指民用和工业建筑物内净空高度大于8m，仓库建筑物内净空大于12m的场所。 大空间灭火系统的分类： 大空间智能灭火系统分为自动射流灭火系统和固定消防炮灭火系统。 自动射流灭火系统是利用红外线、数字图像或其他火灾探测组件对火、温度等的探测进行早期火灾的自动跟踪定位，并运用自动控制方式来实现灭火的各种室内外固定射流灭火系统。系统由带探测组件及自动控制部分的灭火装置和消防供液部分组成。 固定消防炮灭火系统是由固定消防炮和相应配置的系统组件组成的固定灭火系统。（说明：系统组件包括探测、控制等器件，因制造厂家不同而不同）下面以萃联（中国）消防设备制造有限公司制造的自动射流灭火系统和数字图像自动消防炮灭火系统作介绍： 自动射流灭火系统 一、工作原理 当发生火灾时，先由紫外、红外火灾探测器探测到火源报警；并将火灾报警信号通过网络通讯系统传输给控制中心或直接传输给灭火装置的现场控制箱，启动自动射流灭火装置水平定位系统和垂直定位系统，将炮嘴对准火源，启动电磁阀喷水灭火，火被扑灭后，灭火装置自动关闭电磁阀，停止灭火，并自动重复巡视一周，确认无火点后，待机监视，如火复燃，自动射流灭火装置将重新启动，循环灭火。 二、产品特点 ★自动准确定位、定点喷射 ★发现火情到定位喷水时间短（≤30S） ★采用红外、紫外复合探测技术 ★模块化结构，安装、布线简单 ★现场手动、中心手动、自动控制功能、中心图像监控、实现可视化操作★免除水渍损失
三、产品用途 随着社会经济的蓬勃发展，各类高大建筑不断兴起，而高大空间的防火成为人们广泛关注的话题，运用自动射流灭火系统能够有效地解决这类场所的灭火难题，也能对早期火灾起到良好的抑制作用。 典型应用场所：会展中心、展览馆、大型商场、机场、火车站、汽车站大厅、文化中心、艺术馆、歌剧院、礼堂、体育场馆、高架厂房、物流仓库等。 四、自动射流灭火系统的分类 1、自动消防炮灭火装置 ZDMS0.9/20SCX型自动射流灭火装置性能参数表 2、自动射流灭火装置（喷射型） ZDMS0.6/5SCX型自动射流灭火装置性能参数表 ZDMS0.6/10SCX型自动射流灭火装置性能参数表 3
消防施工方案新
一、编制依据： （一）设计文件及有关资料：设计图纸、说明及总平面图； （二）计划文件：招投标（文件）书； （三）现行规范、规程： 1.《火灾自动报警系统施工及验收规范》GB50166-92 2.《自动喷水灭火系统工程施工及验收规范》GB50261-2005 3. 电气标准规范汇编： 《施工现场临时用电安全技术规范》 JGJ46-2005； 二、方案编制原则： 1、严格遵守国家和合同条款上的工程竣工和交付使用的使用期限； 2、合理安排施工程序和顺序： 工程施工有其自身的客观规律，按照反映这种规律的程序组织施工，能够保证各项施工活动相互促进、紧密衔接，避免不必要的重复工作，加快施工进度，缩短工期； 1、用流水作业法安排施工进度计划，采用流水作业组织施工，保证施工的连续性、均衡性和有节奏地进行、合理地使用人力、物力和财力，为快、省、安全地完成施工任务；
2、贯彻多层次技术结构的技术政策，因时因地制宜地促进技术进步。同时积极采用新材料、新工艺、新设备、新技术； 3、从实际出发，做好人力、物力的综合平衡，组织均衡施工； 4、尽量利用当地资源，合理安排运输、装卸与储存作业，精心进行规划布置，节约施工用地，防止施工事故，做到文明施工。 三、工程概况： 本工程位于山东省淄博市新城核心区内，为山东省第22届运动会主赛场。总建筑面积：26684㎡，占地面积：66495㎡，固定看台坐席4026个（含230个贵宾坐席），活动看台坐席1702个，无障碍坐席32个。体育馆建筑布局为：内部中央略偏东位置为单层大空间的观众大厅，矩形比赛场地设在大厅正中位置，四周为观众看台。大厅周边布置有各种功能用房和附属用房。体育馆西侧首层设热身/训练厅，上层为室内网球练习馆及附属功能用房。钢结构屋顶最高点高度为29m。 消防系统：本系统消防泵房服务于淄博市体育中体育馆、游泳馆。消防泵房设在游泳馆，消防用水水源为泳池池水，消防泵房仅设与泳池相连的吸水管。 1.室外消火栓给水系统： 1）.室外消火栓采用临时高压制系统，游泳馆消防泵房设室外消防泵2台，互为备用，供水能力为30L/s,40m；平时由体育馆屋顶水箱维持管网压力，室外单设室外消防管网。 2）.室外消火栓泵控制:火灾时，由控制中心遥控或泵站内手动启、停该泵。
消防炮跟大空间智能灭火系统的区别
消防炮和大空间智能灭火系统作为不同类型的灭火装置，在应用和设备组成上都是有所不同的。虽然二者的作用与目的都是进行消防工作，但是却还是有一定区别的。 一、定义 消防炮是远距离扑救火灾的重要消防设备，消防炮分为消防水炮（PS）、消防泡沫炮（PP）两大系列。消防水炮是喷射水，远距离扑救一般固体物质的消防设备，消防炮沫炮是喷射空气泡沫，远距离扑救甲、乙、丙类液体火灾的消防设备。 大空间智能定位灭火装置系统将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，环境监控数据分析单元、环境监控单元、TTL通讯单元、电源监控单元、总成控制单元。可自行监控保护范围内的环境变化，能全天候自动监测保护范围内的火灾。 一旦发生火灾，大空间智能定位灭火装置系统立即启动，对火源进行水平方向和垂直方向的智能扫描，确定火源的两个方位后，中央控制器发出指令，发出火警信号，同时启动水泵、打开阀门，消防水炮对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。若有新的火源，水炮将重复上述过程，待全部火源被扑灭后重新回到监控状态。大空间智能定位灭火装
置系统的射水形式为柱状或雾状射水，射程远，保护范围广，灭火能力非常强大。 二、区别 消防炮是一种具体的灭火设备，包括很多种类型的，比如室外固定的消防炮，装在消防车上的消防炮，摇控的消防站，喷水的消防炮，喷泡沫的消防炮等 大空间智能灭火系统是一套系统，它包括对火灾的探测系统，跟踪定位系统，喷射灭火剂（水）系统，自动控制系统；简单的大空间智能灭火系统是一个安装了智能控制的消防炮（这种炮加装了火灾探测器，自动旋转升降装置，定位器，自启动喷水装置等）。 南京睿实消防安全设备有限公司是一家专门从事智能图像火灾探测系统、大空间智能消防炮系统和水/泡沫电动消防炮系统的生产制造商，以“产品专业化、服务诚信化、极高性价比”为服务宗旨，致力于打造中国具专业化的消防产品沟通平台！
消防水炮技术方案
智能消防水炮技术方案 ZDMS0.8/20S-ESIP50全自动智能消防炮灭火系统简述 ZDMS0.8/20S-ESIP50全自动智能消防炮灭火系统，集光机电技术为一体，其原理是：平时处于主动监控状态，静止不动通过传感器实时采集火情信息（光、温和烟等），当保护区域内出现火情时，消防水炮自动启动进入扫描状态。开始转动进行水平扫描，通过分析比较，确认火点水平方位，然后开始垂直扫描，通过分析比较，确认火点垂直方位，完成对起火点的坐标定位。复合确认火情后，进入灭火状态，同时发出开启电磁阀、启动消防水泵、各种联动控制等的信号。完成一次灭火过程后，停止喷射。若保护区域内仍有火情可重复灭火；若火情消除，灭火装置自动恢复到监控状态。本系统保护面积大，定点喷水，破坏性小，发现火灾及时，可利用水炮自身视频监控系统实现火灾现场可视图像化远程控制。 该产品具有主动探测火源，自动定位，对火点实施定点射水灭火，灭火后自动停止，如有复燃，重新启动的特点。产品安装方便，供水供电简单，维护费用低，节省水资源，最大程度的减小了灭火后造成水灾的危害，具有很高的性价比。 主要应用场所： 体育场馆、博物馆、大型展览馆等高大空间场所 候机（车）厅、客运站大厅等公众聚集高大空间场所 影剧院、会议厅、报告厅、大型商场、演播大厅和舞台等高大空间场所 飞机库、大型仓库（棉花库房、烟草仓库、物流中心）等高大空间场所 2 产品介绍 2.1 ZDMS0.8/20S-ESIP50全自动智能扫描定位消防水炮 2.1.1消防水炮性能参数表 ZDMS0.8/20S-ESIP50智能消防炮能实现针对大空间火灾自动/手动定点控制灭火功能的产品。本产品具有控制距离远、灭火保护面积大、响应速度快、安装灵活，维护方便，
消防水炮施工方案
消防水炮施工方案 1.1.1.自动消防水炮灭火系统组成 自动消防灭火装置由下列部件组成一个完整的火灾监视、扫描、定位、报警、喷水灭火等完善功能的消防系统： ①自动跟踪定位射流灭火装置灭火部件（以下简称“水炮”） 水炮是装置中完成火源扫描自动跟踪定位及喷水灭火的部件。如图 2.1 所示，水炮上的启动传感器感应到火焰发出的信号后，自动启动水炮旋转，进行水平和垂直扫描，确定火源位置，炮管对准火源，同时向联动柜发出火警信号，手动或自动打开电磁阀，启动水泵射水灭火。 装置配有遥控器，最远可以在 1200 米外遥控水炮。水炮上装有摄像头，可以视频监视现场情况。 根据喷射流量，水炮有 5L/S 和 10L/S 两个型号，除个别参数外，功能、使用方法等都一样。 ②接线端子盒 ③现场控制箱 现场控制箱安装于水炮现场，用于控制一个现场区域内的水炮，也是水炮和联动柜 的连接枢纽。现场控制箱如下图所示，具体具有以下作用：
1）具有现场手动控制和远程控制两级控制功能； 2）实现现场设备工作电源和电磁阀电源启动、停止控制控制功能； 3）具有现场总电源指示，工作电源启动、停止状态指示，电磁阀电源启动、停止状态指示，提供现场直流24V工作电源； 4）设置现场手动控制安全锁，防止无关人员无故误控制现场控制箱； 5）采用标准六芯电话插座作远程遥控接口，方便连接远程遥控终端的接入控制； 6）提供交流220V备用电源插座，方便远程遥控终端工作取电或现场维护、维修工作取电； 7）具有工作电源和电磁阀电源状态显示功能； 8） 400mm（高）×300mm（宽）×100mm（厚）的小箱体，极大方便高级场所暗装现场控制箱的需要； ④电磁阀 ④模拟末端试水装置 ⑤遥控器 水炮遥控器具有三方面主要功能。 1）参数设置 设置水炮编号（厂家设置）、总数、名称 设置水炮安装高度
消防水炮都有哪些型号
现在，消防水炮已经广泛应用，种类也比较多，不同类型的消防水炮功能及用于的场所也不同。 消防水炮有：普通自动消防水炮、电控消防水炮、防爆消防水炮、水/泡沫两用消防水炮及手动固定式消防水炮。 1、普通自动消防水炮：它是利用自然界的可燃物质在燃烧时所释放出的光谱射线为目标，采用特种红紫外探测系统对燃着点火源射线进行监测感知火灾的发生与存在。采用了先进的红紫外火焰探测系统、中央电脑控制系统和机电一体化系统，全天候、全方位自动监测其保护区域内的一切火情，目前名称标准叫法是自动跟踪定位射流灭火装置。 常用型号：ZDMS0.6/5S-ZQ、ZDMS0.8/10S-ZQ、ZDMS0.8/10S-ZQ、ZDMS0.9/30S-ZQ、ZDMP0.25/5S-ZQ及ZDMSP0.25/10S-ZQ 适用场所：体育馆、会展中心、影剧院、购物中心、候车（机）大厅等人流量大、人员密集的大空间场所，主要针对火灾蔓延速度较慢的场所。 2、电控消防水炮：它是吸取国内外电控消防水炮先进技术、广泛征求消防炮用户意见而新自行设计的，该炮为电动有线(或无线遥控)直流驱动，充分实现了操作人员与火灾现场
远距离分隔的优点，能很好地保护灭火人员的人身安全。 常用型号：PSKD20、PSKD25、PSKD30、PSKD40、PSKD50及PSKD60等 适用场所：工矿企业、石油化工、仓库、港口码头、石油储罐区等场所。 3、防爆消防水炮：防爆消防炮采用防爆电机，也是利用红、紫外进行火灭探测精准灭火，该炮具有射程远，操作简单灵活，实施水平和仰俯回转，并可实现定位，以利于消防人员安全撤离火场。 常用型号：PSKD30-EX、PSKD50-EX、PSKD80-EX、PSKD100-EX等。 适用场所：防爆消防水泡适用于配备消防车、消防舰艇、消防船、举高平台、消防炮塔和消防管路上。是炼油厂、油田、油库、贮罐区、化工厂房、化工仓库、石油化工储运、LNG/LPG 等易燃易爆的石化企业，输油（气）危险品化工码头，电厂，煤化工，机库（库），大型空间建筑等重要场所的理想消防灭火设备。 4、水/泡沫两用消防水炮：电控消防泡沫-水两用炮为电动有线和无线遥控两钟控制方式直流驱动,充分体现了操作人员与火灾现场远距离分隔的优点,能很好地保护灭火人员的人身安全. 该炮具有结构新颖,性能稳定可靠,操作灵活,维修方便,入口压力低,流量大,射程远,重
国内智能消防水炮有哪几种
目前，智能消防水炮灭火系统使用的算是较多的了，不过对于明确要安装智能消防水炮灭火系统的客户来说，往往在查看安装图纸的时候，会发现有型号标记，而经过询问对应的生产厂家才了解到智能水炮分为好几种。 消防水炮有：普通自动消防水炮、电控消防水炮、防爆消防水炮、水/泡沫两用消防水炮。 普通自动消防水炮 这种自动水炮的型号ZDMS0.6/5S-ZQ/ZTZ-125、ZDMS0.8/10S-ZQ/ZTZ-212、ZDMS0.8/20S-ZQ/ZTZ-42、ZDMS0.9/30S-ZQ/ZTZ-600、ZDMP0.25/5S-ZQ/ZTP-190、ZDMP0.25/10S-ZQ/ZTP-380 电控消防水炮 具有结构新颖，性能稳定可靠，操作灵活、方便、入口压力低、流量大、射程远、重量轻、体积小等特点，可实现远距离有线控制、无线控制及现场手动控制，是进行远距离操控灭火的理想消防设备。本产品安装在工矿企业、油田、储罐区、港口码头、机库、仓库等场所作为固定式消防设备，也适用于配套主战消防车、消防舰艇等机动消防车。
防爆消防水炮 采用防爆电机，具有世界先进水平的消防产品。用于扑灭固体物质火灾，适合安装在消防车，消防艇、石油化工、油轮、码头等场所，是目前较为理想的灭火设备。该炮具有射程远，操作简单灵活，实施水平和仰俯回转，并可实现定位，以利于消防人员安全撤离火场。 消防泡沫炮 炮沫炮是喷射空气泡沫，远距离扑救甲、乙、丙类液体火灾的消防设备。不仅适用于石油化工企业、储罐区、飞机场、仓库、港口码头，而且适用于船舶和海上固定平台以及消防车等设施。 南京睿实消防安全设备有限公司是一家专门从事高压细水雾灭火系统、智能图像火灾探测系统、大空间智能消防炮系统和水/泡沫电动消防炮系统的专业生产制造企业。公司拥有“睿实”自主品牌消防产品，以“产品专业化、服务优质化、极高性价比”为服务宗旨，致力于打造中国专业化的消防产品沟通平台!
消防工程施工方案样本
消防工程施工方案
5、关键部位施工方法： 5.1、消防水系统施工方法： 1）、系统安装工序： （1）、室内消火栓系统：立管安装——环管安装——消火栓箱安装——消防泵房及消防水箱间安装——室外消防水泵结合器连接——套管洞口封堵——油漆。 （2）、自动喷淋系统安装：主管安装——报警阀——水平管网——冲洗试压、喷头安装——油漆——套管、洞口封堵。 2）、支吊架制作安装： （1）、支架按设计选国家标准图集(S161)中相应图集及技术标准制作安装。 （2）、立管支架安装，每层间高度等于或小于5m，安装一付，每层间高度大于5m，安装二付。支架离地面 1.5m—1.8m，二付以上应均称安装。 （3）、喷淋水平管道支吊架安装间距按下表： （4）、支吊架距喷头不小于300m，距末端喷头不大于750m。 （5）、自动喷水管道的吊架采用防晃吊架，吊架与喷头之间的距离应不小于300mm，距末端喷头距离不大于750mm,吊架应位于相邻喷头间的管段上，当喷头间距不大于 3.6m时，可设一个，小于 1.8m允许隔段设置。
（6）、支吊架安装应符合下列要求： A、位置正确，安装平整、牢固。水平管吊架应成一条直线，间距均等支管吊架安装应有相邻两喷头之间的管段上设吊架不少于1副；喷头间距小于1.8m时可隔断设一付，可是间距不大于3.60m. B、支架与管道接触严密，固定可靠。 C、固定在结构上的支、吊架不得影响建筑结构的安全。 D、支吊架安装要考虑管道安装的0.002—0.005的坡度，坡向排水方向。 3）、管段预制及安装： 切管：机械切割后的毛刺、飞边应处理干净，切口端不得倾斜。不允许用电旱切管。 套丝：机械套丝、人工套丝。螺纹加工要求规整，螺纹密封面应符合现行国家标准（普通螺纹的基本尺寸要求）有关规定。如有断丝或缺丝，不得大于螺纹全口数的10%，连接前清除管内异物。 （1）、管道安装应横平竖直立管安装允许垂直度偏差为2/1000，5m 以上不大于8mm；水平纵横方向弯曲度允许1/1000，25m以上不大于25mm。 （2）、套管制作预埋：管道穿过墙体和楼板处应安装套管。 a、刚性防水套管规格应比主管道二号；套管长度；过墙套管两端与墙面齐平（要求美观，套管两端可不低于墙两面10mm，堵塞后让装修做外观美）。过楼板套管的上端高出装饰地面20—50mm;下端与楼板底面齐平。套管封堵要严实，材料为不燃品。 b、管网安装，报警阀后，管子公称直径小于70mm时，应采用螺纹连
消防水炮施工方案
精品文档下载
【本页是封面，下载后可以删除!】 消防系统工程 投 标 文 件 一、优化方案 本项目为体育场馆消防，属于标准的大空间范畴，经与有关单位研究探讨后我们决定采用CXZKP数字图像型大空间水炮方案为本案的解决方案，原设计为科大立安品牌，其控制系统为双波段火灾控制系统，双波段火灾控制
系统与CXZKP数字图像型消防水炮灭火系统特点如下： 1、探测原理 CXZKP数字图像型消防水炮灭火系统的探测原理来自我们身边，利用数字图像处理技术模拟人眼看事物的原理，通过图像探测器得到火灾监控现场实时画面，系统主机对实时画面进行数字分析并提取图像中的火灾元素，一旦火灾元素被提取，系统主机将指挥其消防联动、报警、显示与自动定位等。双波段火灾探测系统的探测原理是，通过带有滤光片的双波段火灾探测器得到火灾监控现场实时画面，系统主机对实时画面进行数字分析并提取图像中的火灾元素，一旦火灾元素被提取，系统主机将指挥其消防联动、报警、显示与自动定位等。 2、控制系统 CXZKP数字图像型消防水炮灭火系统具有手动、半自动、自动等控制方式，能实现防火区域的无人值守。 双波段火灾控制系统同样具有手动、半自动、自动等控制方式，能实现防火区域的无人值守。 从上述探测原理和控制系统的说明我们可以很清晰的得出，我们适用的CXZKP数字图像型消防水炮灭火系统完全能满足原设计的要求。 在符合设计要求的前提下我们对本项目的消防水炮设计做出了以下的修改建议： 1、报原先的12门SSDZ5-LA231型微型扫描灭火装置改为CXZKP数字图像型消防水炮PSKD30。 2、流量由5L/S改为30L/S，射程分别是30米、65米。 3、工作压力改为0.8MPa。 4、原有消防水泵能满足现在的设计变更。 系统修改后优点如下： 1、控制系统可靠性、稳定性得到了提升。
消防火灾自动报警(消防水炮)系统施工方案设计(20210104112855)
消防火灾自动报警（自动消防炮）系统施工方案 编制：日期: 审核：日期: 批准：日期:
编制单位: 目录 1、工程概况 (1) 2、编制依据 (2) 3、火灾自动报警（消防水炮）系统工艺流程 (2) 4、火灾自动报警（消防水炮）系统施工 (4) 5、火灾自动报警（消防水炮）系统调试 (10) 6、火灾自动报警、消防水炮系统联合调试 (10) 7、拟投入施工劳动力计划、施工机具计划表 (17) 8、施工进度计划 (18) 9、质量保证措施 (20) 10、安全文明施工保证措施 (20) 11、环保措施 (23) 12、施工平面布置图 (25)
1、工程概况 工程名称： 建设地点： 建设单位： 设计单位： 监理单位： 总包施工单位： 1.1工程简介 1）本工程共有11栋标准厂房、3栋仓库和1栋办公综合楼、地下消防水池、水泵房及地下污水处理池组成，总建筑面积：约141954.11平方米（厂房建筑面积：129507 平方米；配套用房建筑面积：12447.11平方米）；道路面积：110298.70平方米；绿化面积：32343.52平方米；及其园区内配套附属设施（水电气设备以及管网）的地质勘查、设计、采购、施工、装修等所有工程,1#厂房、2#厂房、3#厂房、4#厂房、5#厂房、6# 厂房、7#厂房、8#厂房、9#厂房、10#厂房、11#厂房，厂房建筑面积：129507川；办公综合楼、1#仓库、2#仓库、污水处理厂，总投资约35500.00万元。本工程建筑结构安全等级为二级，结构设计使用年限主体结构50年，屋面为 10~15年，地基基础设计等级为丙级，抗震设防为丙类，结构抗震等级为三级，抗震设防烈度为 8度，耐火等级为 二级，建筑场地为U类。 1.2消防火灾自动报警（自动消防炮灭火系统系统）系统工程概述 本建筑火灾自动报警（消防水炮灭火电系统）系统采用集中报警及控制系统；消防控制中心设置在办公楼一层，包括火灾自动报警（配电室超细干粉灭火）、漏电火灾报警、防火门监控系统、消防设备电源监控警控制器及联动控制台，多线控制盘，消防广播主机和消防电话主机设备及CRT显示，DC24\fi流备用电源装置；各栋号内设楼层显示器、手动报警按钮、消防电话分机均挂墙明装底边距地面 1.5米；水炮灭火系统与火 灾自动报警系统及主机分开设置；防火门监控主机、消防电源监控主机、漏电报警主机设置于消防控制室内。 1.31# 厂房、2#厂房、5#厂房、6#厂房、2#仓库设置有水炮灭火系统，且自动报警系统与水炮灭火电系统分开设置；10#厂房、11#厂房、办公楼设置火灾自动报警系统 1.4工程施工内容
电控固定式消防炮PSKD30
电控固定式消防炮PSKD30 电控固定式消防炮PSKD30由电控消防炮、前端控制箱、电动阀、控制系统（远程集中控制、现场有线控制、无线遥控）及供水系统等组成。操作员在现场通过手动控制盘或消防控制室通过可视画面使用集中控制柜对电控消防炮进行控制，启动消防水泵进行灭火扑救。该系统是由我公司自主研发的，能实现针对火灾定点控制灭火功能的系统。电控固定式消防炮PSKD30采用远程集中型电控消防炮系统，主要是为了防止现场火情很大，工作人员无法在现场控制消防炮进行灭火的情况。一般情况下，工作人员发现火灾后，在现场火灾情况可控、火势不大情况下，可通过消防炮无线遥控器来驱动1台或2台消防炮瞄准着火点，启动电动阀和消防水泵实施灭火；如工作人员无法第一时间拿到遥控器，工作人员还可以通过设在现场的手动控制箱来驱动1台或2台消防炮瞄准着火点，启动电动阀和消防水泵实施灭火。如在现场火灾情况危险、火势很大、工作人员不能靠近手动控制箱时，工作人员可到消防控制中心，通过设在消防控制中心的消防炮集中控制柜配合监控系统的现场监控视频画面来驱动1台或2台消防炮瞄准着火点，启动电动阀和消防水泵实施灭火。 电控固定式消防炮PSKD30采用不锈钢材质,具有结构新颖,性能稳定可靠,操作灵活,维修方便,射程远,重量轻,体积小等特点。当喷射水柱时,可扑灭固体火灾；当喷射开花水雾时,可用于火场降温冷却,消防抢险。主要规格,技术参数及性能均符合中华人民共和国标准《消防炮通用技术条件》要求。
电控固定式消防炮PSKD30消防炮可适合安装在有易燃、易爆等危险的石油化工、油罐区、油轮，输油码头、机库、船舶等场所，集中控制柜可放置在控制室内作远距离操作，确保安全有效的扑救火灾。
大空间智能消防灭火系统(川消)
ALLIED BEST(CHINA)FIRE SAFETY EQUIPMENT MANUFACTURING COLTD. 大空间智能消防灭火系统 大空间场所的定义： 大空间场所是指民用和工业建筑物内净空高度大于8m，仓库建筑物内净空大于12m的场所。 大空间灭火系统的分类： 大空间智能灭火系统分为自动射流灭火系统和固定消防炮灭火系统。 自动射流灭火系统是利用红外线、数字图像或其他火灾探测组件对火、温度等的探测进行早期火灾的自动跟踪定位，并运用自动控制方式来实现灭火的各种室内外固定射流灭火系统。系统由带探测组件及自动控制部分的灭火装置和消防供液部分组成。 固定消防炮灭火系统是由固定消防炮和相应配置的系统组件组成的固定灭火系统。（说明：系统组件包括探测、控制等器件，因制造厂家不同而不同）下面以萃联（中国）消防设备制造有限公司制造的自动射流灭火系统和数字图像自动消防炮灭火系统作介绍： 自动射流灭火系统 一、工作原理 当发生火灾时，先由紫外、红外火灾探测器探测到火源报警；并将火灾报警信号通过网络通讯系统传输给控制中心或直接传输给灭火装置的现场控制箱，启动自动射流灭火装置水平定位系统和垂直定位系统，将炮嘴对准火源，启动电磁阀喷水灭火，火被扑灭后，灭火装置自动关闭电磁阀，停止灭火，并自动重复巡视一周，确认无火点后，待机监视，如火复燃，自动射流灭火装置将重新启动，循环灭火。 二、产品特点 ★自动准确定位、定点喷射 ★发现火情到定位喷水时间短（≤30S） ★采用红外、紫外复合探测技术 ★模块化结构，安装、布线简单 ★现场手动、中心手动、自动控制功能、中心图像监控、实现可视化操作
ALLIED BEST(CHINA)FIRE SAFETY EQUIPMENT MANUFACTURING COLTD. ★免除水渍损失 三、产品用途 随着社会经济的蓬勃发展，各类高大建筑不断兴起，而高大空间的防火成为人们广泛关注的话题，运用自动射流灭火系统能够有效地解决这类场所的灭火难题，也能对早期火灾起到良好的抑制作用。 典型应用场所：会展中心、展览馆、大型商场、机场、火车站、汽车站大厅、文化中心、艺术馆、歌剧院、礼堂、体育场馆、高架厂房、物流仓库等。 四、自动射流灭火系统的分类 1、自动消防炮灭火装置 ZDMS0.9/20SCX型自动射流灭火装置性能参数表工作压力≤1.0MPa 水炮回转角360°工作电流 3.5A 额定射程50m 垂直转角-90°~+30°工作电压DC24V 射水流量20L/s 定位时间≤60s 供电电压220V 入口通经DN50 响应时间＜0.5s 最大驱动功率75W 安装高度6~25m 喷水方式往复摆动喷射炮身自重25Kg 安装方式吊装、座装工作环境温度4~55℃保护面积7850m2 2、自动射流灭火装置（喷射型） ZDMS0.6/5SCX型自动射流灭火装置性能参数表工作压力≤0.6MPa 水炮回转角360°工作电流 2.5A 额定射程30m 垂直转角-90°~+30°工作电压DC24V 射水流量5L/s 定位时间≤30s 供电电压220V 入口通经DN25 响应时间＜0.5s 最大驱动功率50W 安装高度6~25m 喷水方式往复摆动喷射炮身自重5Kg 安装方式吊装工作环境温度4~55℃保护面积2826m2 ZDMS0.6/10SCX型自动射流灭火装置性能参数表工作压力≤0.6MPa 水炮回转角360°工作电流 2.5A 额定射程38m 垂直转角-90°~+30°工作电压DC24V 射水流量10L/s 定位时间≤30s 供电电压220V 入口通经DN25 响应时间＜0.5s 最大驱动功率50W 安装高度6~25m 喷水方式往复摆动喷射炮身自重6Kg
消防水炮工程施工组织设计方案
目录 一、工程概况 (1) 二、施工依据 (1) 三、施工人员 (1) 四、总体施工方案 (2) 4.1 施工工艺流程 (2) 4.1.1 消防水炮控制系统施工工艺流程 (2) 4.1.2 消防水系统工艺流程 (2) 4.2消防水炮控制系统 (3) 4.2.1 弹线定位 (3) 4.2.2 支、吊架安装要求 (3) 4.2.3 线槽安装要求 (3) 4.2.4 明配管安装要求 (3) 4.2.5 管内穿线、线槽内配线要求 (4) 4.2.6 消防报警系统设备的安装 (5) 4.3自动消防炮的施工方法 (7) 4.3.1 管网安装 (7) 4.3.2 管道支架、吊架、防晃支架的安装应符合下列要求 (7) 4.3.3 消防水炮安装 (7) 4.3.4 系统试压和冲洗 (8) 五、质量和安全保证措施 (9) 5.1质量目标和安全目标 (9) 5.2建立质量和安全管理制度、体系 (9) 5.3质量管理制度 (10) 5.4安全管理制度和保证措施 (11) 5.4.1 基本要求 (11) 5.4.2 施工用电安全技术措施 (11) 4.4.3 高处作业安全预防控制措施 (12) 5.4.4 既有线安全防护及要点措施 (12)
5.4.5 工期保证措施 (13) 5.4.6 防汛、防台风及雨季施工措施 (13) 六、环境保护与文明施工措施 (13) 6.1 环境保护和文明施工目标 (13) 附：消防水炮安装施工横道图 (14)
一、工程概况 高级修场消防水炮共计68门，三级修调试库20门，解体组装库32门，车体检修涂装库16门。目前三级修调试库内所有水管已经施工完成，且库房已经开通运营属于既有线施工；解体组装库与车体检修涂装库正在施工。 二、施工依据 1.《火灾自动报警系统设计规范》GB50116-98 2.《火灾自动报警系统施工及验收规范》GB50116-2007 3.《民用建筑电气设计规范》JGJ/T16-2008 4.《建筑电气安装工程施工质量验收规范》GB5030-2002 5.《消防联动控制设备通用技术条件》GB 16806-97 6.《建筑消防设施技术检验规程》DB51/280-1998 三、施工劳动力计划表及施工投入机械设备表 表3-1 施工劳动力计划表 表3-2 施工投入机械设备表
消防水炮常见分类.doc
消防水炮常见分类 消防水炮常见分类 消防水炮根据应用场景不同，主要分为自动消防水炮、手动消防水炮、电控消防水炮、防爆消防水炮、移动消防水炮五种。 自动消防水炮：自动跟踪定位射流灭火装置(喷射型)将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，能全天候自动监测保护范围内的火灾。一旦发生火灾，灭火装置立即启动，对火源进行水平方向和垂直方向的智能扫描，确定火源的两个方位后，中央控制器发出指令，发出火警信号，同时启动水泵、打开阀门，灭火装置对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。若有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后重新回到监控状态。自动跟踪定位射流灭火装置(喷射型)的射水形式为柱状射水，射程远，保护范围广，灭火能力非常强大。 电动消防水炮：电动消防炮为电动有线和无线遥控两种直流驱动控制方式，实现操作人员能够在远距离直接控制消防炮射水角度，能很好的保护灭火人员的人身安全。当喷射水柱时，可扑灭固体火灾;当喷射开花水雾时，可用于火场降温冷却、消防抢险。本产品为适用于配备重型消防车、消防舰艇、工矿企业、仓库、油田、贮罐的固定式消防灭火设备。 防爆消防水炮：采用远程集中型电控消防炮系统主要是为了防止现场火情很大，工作人员无法在现场控制消防炮进行灭火的情况。一般情况下，工作人员发现火灾后，在现场火灾情况可控、火势不大情况下，可通过消防炮无线遥控器来驱动1台或2台消防炮瞄准着火点，启动电动阀和消防水泵实施灭火;如工作人员无法第一时间拿到遥控器，工作人员还可以通过设在现场的手动控制箱来驱动1台或2台消防炮瞄准着火点，启动电动阀和消防水泵实施灭火。如在现场火灾情况危险、火势很大、工作人员不能靠近手动控制箱时，工作人员可到消防控制中心，通过设在消防控制中心的消防炮集中控制柜配合监控系统的现场监控视频画面来驱动1台或2台消防炮瞄准着火点，启动电动阀和消防水泵实施灭火。 手动消防水炮：手动消防水炮为现场手动操作喷水灭火设备，主要用于保护面积大、火灾危险性高的场所，喷射介质为水。其炮身可做水平回转、俯仰转动，定位锁紧非常可靠，便于消防人员撤离火场，保护消防人员的人身安全。用于扑灭一般固体物质火灾，适用安装在工矿企业、仓库、油田、贮罐、消防车、消防艇、输油码头等场所。 移动消防水炮：移动式水炮适用于火场离水源较远，消防车不能进入的空间;用于扑灭一般固体物质火灾和油类火灾，也用于油罐的冷却降温;该炮具有流量可调射程远，功能多，体积小，性能好的特点，是常规消防车、油轮、码头
大空间消防水炮施工方案
1、大空间消防水炮灭火系统组成 它灭火系统由水池、消防泵组、管网、电动阀门、消防炮、控制装置及电源部分等组成。 控制装置：控制装置包括消防炮定位器、消防炮解码器、消防炮控制器、现场手动控制盘、消防泵控制盘、消防炮集中控制盘等部件。 消防水炮定位器：安装在消防炮炮体上，向消防控制中心提供现场的红外视频信号和彩色信号。 消防炮控制器：接收定位器提供的信号，发出自动、手动状态下的灭火指令。 消防炮解码器：接受消防控制中心的灭火指令，完成自动、手动状态下驱动消防炮寻找着火点的命令，并将反馈信号提供给消防控制中心。 消防炮集中控制盘：通过键盘按钮，实现手动远程控制功能。 消防泵控制盘：接收主机指令，启动消防泵并接受反馈信号，同时可以手动启动消防泵。 现场手动控制盘：通过键盘按钮，现场人员操作消防炮进行灭火。 2、系统工作方式 1）大空间消防水炮自动灭火方式：火灾探测部分的双波段探测器或光截面探测器报警后，由具有较高空间定位精度的双波段火灾探测器对着火点位置进行定位，信息处理主机处理后将信号通知给自动消防水炮，驱动自动消防水炮进行空间扫描锁定着火点，并将自动消防水炮自动指向火源点，延迟数秒后自动启动消防水泵，自动开启消防电动蝶阀进行喷射灭火。前端水流指示器反馈信号及水泵房压力继电器的开启信号均在控制室操作台上的显示。主机结束警报时，自动（或者手动，手动优先）关闭消防水泵及消防电动蝶阀。 2）控制室手动灭火方式：消防控制中心接收到火灾报警系统的火警信号后，消防控制中心值班人员在消防控制室通过系统强行切换过来的彩色视频图像进一步确认，值班人员通过操作消防炮集中控制盘，调整消防炮对准着火点，启动消防水泵和开启电动阀门，实施喷水灭火。
一些消防水炮的产品介绍
A.上海普临智能机电设备有限公司 我公司目前主要生产以下型号自动跟踪定位射流灭火系统ZDMS0.6/5S（25米保护半径～35米保护半径） ZDMS0.6/5SV （25米保护半径～35米保护半径、视频监控） 自动跟踪定位射流灭火系统特点及功能： 对监控范围区域内（R：保护半径）进行高大空间火焰探测。25秒内完成扫描定位，开启电磁阀，并发出报警信号，对火点实施定位喷水灭火。如产品配套ZDM-SPL1601型灭火装置联动控制柜和ZDM-SPL1602型多线区域控制箱，能够在现场实现手动、自动、分区等各种操作。如与火灾自动报警控制系统联接现场只需配有输入模块和输入输出模块即可实现自动报警及灭火的全部操作。
自动跟踪定位射流灭火系统外形尺寸： 1-DN25进水管 2-航空插头 3-上盖 4-中盖 5-标签 6-中盘 7-下盖 8-水管 9-水平扫描器 10-垂直扫描器技术参数：
大空间智能消防水炮 大空间智能消防水炮灭火装置是一个适应现代化要求，独辟蹊径的高科技消防新产品，科技含量高，高度智能化。不但填补了国内外大空间消防产品的空白，还成为目前最理想的升级换代的高智消防产品。优质的产品能更准确、更安全、更及时地把火灾彻消灭在“萌芽之中”，最大限度减少火灾带来的经济损失，使国家和人民生命财产的安全得到更可靠的保障。 自动寻的智能消防水炮由消防炮体、现场控制器组成。消防水炮结合微控技术、红外传感探测技术、机械转动控制技术、图像传输技术，自动寻找着火点精确定位并有效快速扑灭火源；消防水炮根据着火点远近自动进行直流柱状或喷雾散花式射水，有效灭火同时保护到人身及财物安全；具有现场手动操作控制及图像显示功能；可根据其他消防报警系统的联动信号进行强制启动探测火源；采用红外双波段探测技术在有效探测火源的同时提高抗环境干扰的能力；并可进行地面灵敏度参数设置及调试。 消防水炮的性能特点 1、流量大，射程远，扑灭早期火灾更迅速；
