容栅位移传感器
第17卷 第1期
桂 林 电 子 工 业 学 院 学 报V o l .17,N o .1 1997年3月JOURNAL OF GU I L IN INSTITUTE OF EL ECTRON I C TECHNOLOG Y M ar .1997
1996-08-26收稿,1997-01-07修改定稿
作者 男 32岁 大学本科 工程师 桂林 541004
容栅位移传感器
郝卫东
(电子机械工程系)
摘 要
通过对容栅专用集成电路78102的内部结构的分析,得出实际数显卡尺位移测量的工作原
理和实际测量数据的取得过程,依此推导出容栅的栅条宽度尺寸和对动栅、定栅的具体要求,
最后对串行数据输出口扩展应用作了探讨。
关 键 词 电子数显卡尺;容栅传感器;专用集成电路
中图法分类 TN 454
引 言
目前许多文章和教科书都提到容栅的工作原理,但不论是调幅式还是调相式,介绍都不深入,离实际应用还有很大距离。对于容栅研究者来说,想设计专用容栅集成块完全不可能,如果用一般硬件,如单片机、PC 机和数字电路来设计容栅位移传感器,由于杂散电容影响也无法实现。现有的数显卡尺芯片对栅条的宽度有固定而严格的要求,这一点在设计滚动式容栅直线位移传感器时,作者有较深的体会。
对容栅的研究是从1989年容栅数显卡尺开始的。当时查阅了大量资料并请人帮助查找各国专利资料,收集到的有价值的资料有限,无法帮助解开其中之谜,于是便开始了对容栅数显卡尺的测试分析实验。在研究过程中内部资料RCL SE M I CONDU CTOR S L I M IT ED 给予了很大帮助。
1 工作原理
容栅数显卡尺动尺和定尺的结构和安装示意图如图1所示。图中动尺上排列一系列尺寸相同、宽度为l 0的发射极片1,2,3…8,用E 表示,公共接收极为R ,定尺上均匀排列着一系列尺寸相同、宽度和间隙各为4l 0的反射电极片M 1,M 2,…电极片间互相电绝缘。动尺和定尺的电极片面相对,平行安装。当发射电极片1,2,…8分别加以激励电压E 1,E 2,…E 8时,通过电容耦合在反射极片上产生电荷,再通过电容在公共接收极上产生电荷输出。
图1 容栅传感器结构和安装示意图 当容栅发射极E被加载一个频率和相位严格按周期变化的激励电压信号V E时,根据电容器的工作原理,反射极M将会感应产生与V E频率及相位相同电压信号VM, (充电电荷Q=V C,当工艺结构确保C一定时,Q∝V).同理,在接收极R将得到频率与相位也与激励信号相同的感应信号V R.
当反射极M相对于发射极E 发生位移时,尽管反射极M在一瞬间,任一位置均对应于该瞬间和位置上发射极E i的相应激励状态,但移动的反射极M上所感应的信号则不能保持其静止时所感应的信号波形,而产生随位移?X变化而导
致相位与频率变化的感应信号V′M.随之,接收极R也产生随VM而变化的感应信号V′R.
这样,在由容栅传感器的制造工艺保持其结构参数精确一致的条件下,只要由电路保证产生加载于发射极上的激励信号之频率和相位的稳定,并由电子细分逻辑决定相位变化的最小分辨率,则该最小相位变化便对于一定的位移变化?X.假设最小分辨率(最小相位变化)为一个时钟脉冲Υ,则所述变化的对应关系定义为脉冲当量?S.
?S=?X Υ(1) 当静止时,输出方波的频率及相位一定,当定尺(即反射极板M)相对于动尺(即发射极E 和接收极R)位移时,输出波形的相位及频率将产生变化,移动停止,输出波形的周期恢复原周期,但相位与移动前不同。这样,在移动过程中,由鉴频及计数自动记下周期变化,计算时,读取这一周期变化数加上计算出的相位变化?Υ,根据公式S=?Υ ?S便求得位移量S.
对于电子数显卡尺芯片78102,时钟Υ=185kH z,经过分频得到方波,再经过移相得到8路驱动信号,依次加到发射极E1～E8上,E1～E8的信号频率相同,相位依次相差Π 4,因为时钟周期TΥ=514Λs,加载于发射极E的激励信号周期为T E=512Υ=2.7648m s,相位最小分辨率为1Υ=0.703125°,基准分频为128分频器,因此当 T’R-T R =256Υ时,计数器加1或减1(由正向或逆向位移决定)。设计数器计数值变化为?C,则总位移量为
S=(?C 256Υ+?Υ)?S .(2) 根据芯片内部的逻辑设计,要求容栅传感器的结构保证脉冲当量为
?S=0.009921875mm(或=0.000390625inch) .
每个反射极板M对应四条发射极栅宽,周期变化255Υ对应于M位移四个发射极栅宽,由引得容栅传感器的基本结构尺寸为:
反射极栅宽及间距:W M=256Υ ?S=2.54mm=0.1inch
发射极栅宽:W E=0.25W M=0.635mm=0.025inch
由最小分辨率求得允许的最大位移速度为
V m ax=1.837m s .
48 桂林电子工业学院学报 1997年3月

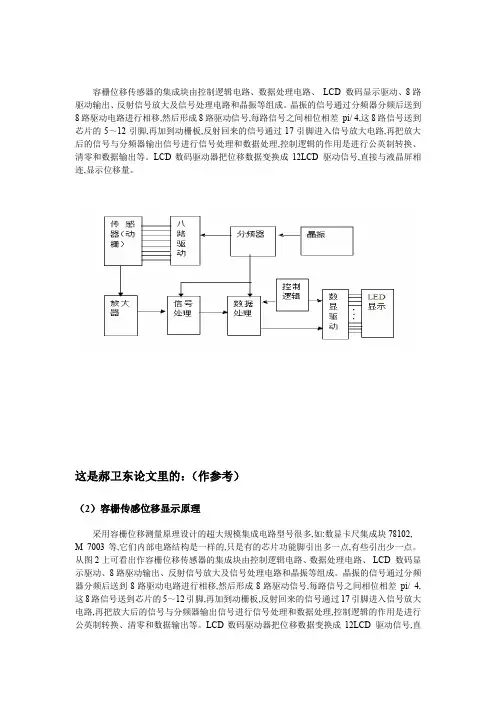

图2 芯片内容结构
因为电路内部设计均按上述要求选取运算和常数(电子细分逻辑决定),因此,传感器结构尺寸必须保证,否则将会产生较大的计算误差。
2 芯片介绍
采用容栅位移测量原理设计的超大规模集成电路型号很多,如:数显卡尺集成块78102,
M 7003等,它们内部电路结构是一样的,只是有的芯片功能脚引出多一点,有些引出少一点。
从图2上可看出作容栅位移传感器的集成块由控制逻辑电路、数据处理电路、L CD 数码显示驱动、8路驱动输出、反射信号放大及信号处理电路和晶振等组成。晶振的信号通过分频器分频后送到8路驱动电路进行相移,然后形成8路驱
动信号,每路信号之间相位相差Π 4,这8路
信号送到芯片的5～12引脚,再加到动栅板,
反射回来的信号通过17引脚进入信号放大电
路,再把放大后的信号与分频器输出信号进
行信号处理和数据处理,控制逻辑的作用是
进行公 英制转换、清零和数据输出等。L CD
数码驱动器把位移数据变换成1 2L CD 驱动
信号,直接与液晶屏相连,显示位移量。
芯片引脚33至59为液晶显示驱动脚,直
接可以与L CD 相连,57脚输出驱动显示
“inch ”表示英制显示。其中53,54,55脚为第6
位L CD ,大部分数显卡尺不用,因此不必引
出。5脚至12脚为8路驱动输出引脚,17脚为反
射接收输入脚,13脚与14脚接晶体,通常采用
150kH z 或180kH z 的晶体。27脚为双功能引
脚,当27脚接VDD 时,L CD 显示清零,27脚
同时又是串行输出的CP 端(同步脉冲输出
端),28脚为串行输出的D 端(串行数据输出端),32脚为公 英制转换脚,每接一次VDD ,
就转换一次公英制。3脚接V R (-115V )为固
定公制。31脚接V R (-1.5V )为倍显功能,显示数为实际值的两倍,这用于机床数显中的直径显示。25脚接VDD 改变方向,也就是说,如果动栅左移为数据增加方向,接25脚后,则变为数值减少方向。
3 应用
研究的数显卡尺超限报警、数显卡尺数据处理打印机、容栅机床数显装置都采用从串行输出口读取数据的办法。串行输出的掌握是通过长期观察研究和实践证明的。
引脚27为同步脉冲端(CP 端),引脚28为数据端(D 端)。从图3上可看出,每次输出有两组数
58第1期 郝卫东:容栅位移传感器
据,每组数据为3字节二进数,每字节为8位,高位在前,低位在后,前一组数为绝对零点位移值,后一组数据为相对零点位移值,按清零键后,前一组数据不便不变,后一组数据被清零
。
图3 输出信号波形图
使用:使用时要特别注意D 和CP 信号为-1.5V 信号,由于幅值比较小而且是负电压,所以做接口变换电路时要求延时比较小而且两路延时相等。
4 结束语
容栅技术是一项新兴的技术,它的开发应用前景十分广泛,作者一直从事这一技术的应用研究和开发,撰写此文,旨在让更多的人了解并参与这一技术的研究和应用。
参
考文献1 B Peter ,Ko sel .Capactive transducer fo r accurate disp lacem ent contro l .IEEE T ransacti o s on Instrum enta 2
ti on and M easurem ent ,1981,30(2)
2 沈生培.电容式数显卡尺的研究.计量学报,1988,9(1)
3 强锡富,丁雪梅.容栅测量系统的进展.工具技术,1985;1Capac itance Grati ng Tran sducer (C .G
.T )H ao W eid ong
(D ep t .of E lectron ic M ach inery Engineering )
Abstract
In th is pap er the circu it structu re of the capacitance grating in tegrated circu it 78102and the op erating p rinci p le of electron ic digital cali pers by analysing th is I C ′s structu re are in tro 2duced .T he grating space of m ovab le grating and con stan t grating are calcu lated .T he app li 2ance of special series data ou tp u t ter m inal is also described .
Key words electron ic digital cali pers ,cap acitance grating tran sducer ,the in tegrated circu it
fo r sp ecial u se 6
