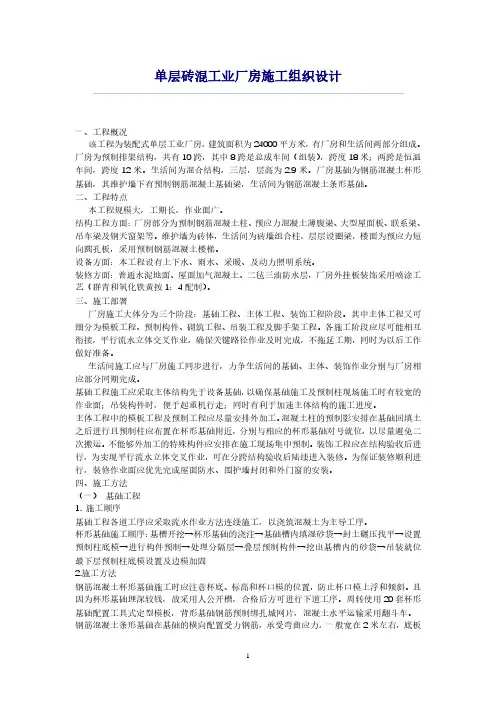

单层工业厂房施工组织设计

单层工业厂房施工组织设计

本施工组织计划书由天津大学工程管理专业同学完成，其中施工组织方案由邢子培、徐莹莹设计完成，施工准备由钱麒雨设计完成，Project部分由孙铭志设计完成，施工图纸由武帅设计完成。其余工作，由组长张振宇完成。

一、工程概况

该工程为装配式单层工业厂房，建筑面积为24000平方米，有厂房和生活间两部分组成。厂房为预制排架结构，共有10跨，其中8跨是总成车间（组装），跨度18米；两跨是恒温车间，跨度12米。生活间为混合结构，三层，层高为2.9米。厂房基础为钢筋混凝土杯形基础，其维护墙下有预制钢筋混凝土基础梁，生活间为钢筋混凝土条形基础。

二、工程特点

本工程规模大，工期长，作业面广。

结构工程方面：厂房部分为预制钢筋混凝土柱、预应力混凝土薄腹梁、大型屋面板、联系梁、吊车梁及钢天窗架等。维护墙为砖体，生活间为砖墙组合柱，层层设圈梁，楼面为预应力短向圆孔板，采用预制钢筋混凝土楼梯。

设备方面：本工程设有上下水、雨水、采暖、及动力照明系统。

装修方面：普通水泥地面、屋面加气混凝土、二毡三油防水层，厂房外挂板装饰采用喷涂工艺（群青和氧化铁黄按1：4配制）。

三、施工部署

厂房施工大体分为三个阶段：基础工程、主体工程、装饰工程阶段。其中主体工程又可细分为模板工程、预制构件、砌筑工程、吊装工程及脚手架工程。各施工阶段应尽可能相互衔接，平行流水立体交叉作业，确保关键路径作业及时完成，不拖延工期，同时为以后工作做好准备。

生活间施工应与厂房施工同步进行，力争生活间的基础、主体、装饰作业分别与厂房相应部分同期完成。

基础工程施工应采取主体结构先于设备基础，以确保基础施工及预制柱现场施工时有较宽的作业面；吊装构件时，便于起重机行走；同时有利于加速主体结构的施工进度。

主体工程中的模板工程及预制工程应尽量安排外加工。混凝土柱的预制影安排在基础回填土之后进行且预制柱应布置在杯形基础附近，分别与相应的杯形基础对号就位，以尽量避免二次搬运。不能够外加工的特殊构件应安排在施工现场集中预制。装饰工程应在结构验收后进行，为实现平行流水立体交叉作业，可在分跨结构验收后陆续进入装修。为保证装修顺利进行，装修作业面应优先完成屋面防水、围护墙封闭和外门窗的安装。

四、施工方法

（一）基础工程

1. 施工顺序

基础工程各道工序应采取流水作业方法连续施工，以浇筑混凝土为主

导工序。

杯形基础施工顺序：基槽开挖→杯形基础的浇注→基础槽内填湿砂袋→封土碾压找平→设置预制柱底模→进行构件预制→处理分隔层→叠层预制构件→挖出基槽内的砂袋→吊装就位最下层预制柱底模设置及边模加固

2.施工方法

钢筋混凝土杯形基础施工时应注意杯底、标高和杯口模的位置，防止杯口模上浮和倾斜。且因为杯形基础埋深较钱，故采用人公开槽，合格后方可进行下道工序。周转使用20套杯形基础配置工具式定型模板，背形基础钢筋预制绑扎城网片，混凝土水平运输采用翻斗车。钢筋混凝土条形基础在基础的横向配置受力钢筋，承受弯曲应力，一般宽在2米左右，底板厚度为30cm左右，采用“宽基浅埋”。（二）主体工程

1. 模板工程

施工顺序：制作模板→钢筋下料→钢筋绑扎→地面组装→整体吊装→就位、焊接→节点支模→浇注混凝土→混凝土养护→拆模

施工方法：安装模板时，应满足截面尺寸及混凝土浇筑时的要求，并保证吊装就位及固定时的刚度，必要时计算骨架及模板的整体刚度；就位及柔性固定时，骨架及模板就位的程序为骨架就位找正→焊接固定→校正偏差及柔性固定，柔性固定就是将梁、柱模板用钢筋或钢丝绳及花篮螺丝拉紧后调整。

2. 预制构件

基础回填土应严格按要求回填夯实，以便作为预制柱场地。吊装按旋转发施工，预制柱斜向布置，留出车道位置，画出构件平面布置图。构件布置应根据结构施工平面图的柱号进行布置，是柱跟对号与柱环，并考虑到构件的数量、尺寸、起重机型号、臂杆长度、臂杆仰角、起重机回转半径及起重机开行路线等因素综合确定，平面图一般应与吊装单位共同研究确定。

预制柱采用组合钢模板，共配侧模板12套，底模采取原土夯实，铺砌一层砖，表面抹1：3水泥砂浆。预制柱应先验算吊装应力和裂缝宽度，本工程经验算裂缝宽度不超过允许值0.2mm，故不必增配起吊钢筋。

3. 砌筑工程

厂房隔墙及恒温车间加气混凝土砌筑，使用钢管脚手架。结构吊装后应陆续安排这些建筑项目。厂房一般要进设备，应事先留出进设备的施工洞。

砌筑工程是一个综合性的施工过程，在组织砌筑工程时，应考虑材料运输、搭设脚手架、砌筑及安装楼板等施工过程的配合。

生活间砌墙划分为两个施工段，每楼层砌墙又分为三个砌筑层，每砌筑层占一工作日，同时，在平面上又分为两个施工段，使每层每段各施工过程所需的劳动量大致相等，而完成各施工过程的工作队则按施工顺序的先后，依次不断的进入各施工段和施工层进行工作，从而形成流水施工。

生活间砌墙操作使用钢平台架，外墙立桥式架挂安全网。砌筑工程垂

直运输用塔吊或卷扬机，砖使用砖笼吊运。

4. 脚手架工程

a根据不同施工部位和施工阶段搭设脚手架，并考虑结构装修通用,它直接影响到工程质量、施工安全和劳动生产率。

结构外脚手架采用拼装式立挂单层钢管防护网片，施工完结拆成单片用塔吊上移就位，以完施工层绑钢管防护栏杆。这一结构架方案较传统双排架方案少占用钢管脚手板并缩短了搭拆时间，且由于工程高度不是很大，因此采用此方法即可以满足各方面的施工和安全需要。

本工程厂房面积大而内装修项目简单，室内宽阔，装修式可在每一跨内搭一活动架子车，供土建施工及水电安装用。

屋面施工水平运输使用南北通长的架空马道。垂直运输使用井架，公设三座井架。

因其层高只有2.9米，故不用搭设里脚手架，使用工具式的金属高凳、门式架或轻便折梯、木制高凳等即可。

5．吊装工程

吊装方法：采用国内广泛使用的混合吊装法。该方法是将全部（或一个区段）柱子吊装并校正固定完，并达到70%的设计混凝土强度等级，在安装连系梁、柱间支撑和吊车梁，接着一节间一节间的综合吊装屋架（包括天窗架、支撑系统）和屋面板等构件，或先吊柱子，然后分节吊装其他构件，吊装通常用两台起重机，起重量大的起重机先吊柱子，另一台跟着吊装其他构件，顺序流水作业。该方法即可缩短工期，又方便校正，避免了用综合吊装法或分间吊装法造成的效率低、吊装

工期长等缺点。

吊装机械：厂房吊装采用履带式起重机，根据构件尺寸，重量及安装位置确定起重机的型号和吊装方法。对于一些有代表性的构件，分别计算出起重量、起重高度、回转半径、最小臂杆长度。根据计算选用э801履带式起重机，起重臂长度17米。

生活间吊装采用塔式起重机。起重机位置确定的原则是使全部构件的吊点和安装点，均在塔吊工作半径之内。塔吊布置方式有结构平面形式、尺寸、安装总高度，以及机械性能、构件重量、数量，现场安装条件共同确定。本工程选用建筑师Ⅰ形塔式起重机，起重臂长度为15米。

吊装准备工作：技术准备；构件检查、弹线与编号；吊装接头准备；检查构件稳定性；吊装机具检查、准备；道路临时设施准备等。（三）装饰工程

1．抹灰工程

一般抹灰工程是分层进行的，以利于抹灰牢固，抹面平整，保证质量。如一次抹的太厚，由于内外收水快慢不同，容易出现干裂、起鼓和脱落现象。抹灰前必须对基层予以清理，如砖墙灰缝剔成凹形，混凝土墙面打毛，板条间应有8~10mm间隙，使基层表面与抹灰层粘结牢固，形成整体。

抹灰一般遵循先外墙后内墙，先上面后下面，先顶棚、墙面后地面的顺序。外墙由屋檐开始自上而下，先抹阳角线、台口线，后抹窗台和墙面，再抹勒角、散水坡和明沟。内墙和顶棚抹灰，应待屋面防水完

工后，并在不致被后续工程损坏和玷污的情况下进行。

采用机械喷涂抹灰，以减轻劳动强度，提高工效，保证质量，缩短工期。

2．喷涂工程

本工程厂房外挂板装饰采用喷涂工艺，有利于加快施工进度。选择浅灰绿色粒状喷涂，起重量配合比为：

白水泥：白石渣：群青：氧化铁黄：107胶：六偏磷酸钠=100：200：4：1：15：0.1

为保证良好的喷涂效果，施工时应注意：

（1）由专人负责后台配料，计量要精确。

（2）基层要平整，喷涂时应将基层墙面处理好，湿度一致。

（3）钻研操作方法，掌握好喷枪与墙面距离。

3．屋面防水层

屋面采用二毡三油防水层。卷材防水层、涂膜防水层等必须铺贴或涂刮在平整、坚实、干净、干燥的表面上，因此在卷材防水或涂膜防水的基层——结构层或保温层上面必须做好找平层。与此同时，找平层与突出屋面结构的连接处和转角处，如基层与突出屋面结构的女儿墙等特殊部位的转角处，均应做成半径为100~150的圆弧或钝角，以保证防水层的质量。

五、设备

本工程设有上下水、雨水、采暖及动力照明系统，应配置相应设备：生产及生活用水由城市管网直接供给，地上污水直接排入室外管网，

地下污水汇致地下污水井再由污水泵提升至室外管网；热水由热力站提供，饮用热水由电开水器提供；雨水系统为内排水。

采暖采用集中式全空风一次回风系统，冬季热风，夏季冷风。还应配置供停机节能使用的采暖系统。

厂房、楼梯间、走廊均设事故照明灯。各楼梯口设疏散引导灯。

各处按规定距离布设烟杆自动报警设备、消防栓箱、配有手动报警按钮和电话查空，可随时向消防中心报告火情。楼梯间设有正压送风通道，休息平台处装有送风口，火情时作为消防排烟系统，平时用作自然通风。

设有配电室，全部厂房、中控室、事故照明保持两路送电。备有柴油发电机，以供断电时为重点用电提供电源。

施工准备

一场地平整

1．清除地上障碍物。如天津大学北门的旧建筑、树木、腐殖土等2．清理地下障碍物。如原有建筑的旧基础、管线等。

3．利用推土机等大型机械按室外地坪标高进行场地平整。

二临时道路

1．为节省费用，施工道路尽量利用永久性道路，或与建设项目的永久性道路结合起来修建。

2．必须修建临时道路时，在场内修筑6米宽临时施工道路，将仓库、

加工厂和施工点贯穿起来，按货流量的大小，涉及单行支线，道路末端设置回车场。

3．施工机械进入现场所经过的道路和卸车设施，事先做好必要的加宽、加固等准备工作。并做好施工场地内机械运行的道路，并开辟适当的工作面，以利施工。

4．为防止火灾，施工现场的道路应当满足防火要求。

三施工用水

3-1用水量计算

现场临时供水计算表

项目计算公式符号意义

工程用水施工工程用水量，可按下式计算：q1=K1∑(Q1N1K2/T1×t×8×3600) q1——施工用水量（L/s）q2——施工机械用水量（L/s）q3——施工现场生活用水量（L/s）q4——生活区生活用水量（L/s）q5——消防用水量（L/s）Q——总用水量（L/s）K5——生活区生活用水不均衡系数N4——生活区昼夜全部生活用水定额K1——未预计的施工用水系数，取1.05～1.15Q1——年计划完成的工程量P2——生活区居住人数N1——施工用水定额K2——现场施工用水不均衡系数T1——年度有效工作日t——每天工作班数Q2——同一种机械台数N2——施工机械台班用水定额K3——施工机械用水不均衡系数P1——施工现场高峰昼夜人数N3——施工现场生活用水定额K4——施工现场生活用水不均衡系数

机械用水施工机械用水量，可按下式计算：q2=K1∑(Q2N2K3/8×3600)

施工现场生活用水施工现场生活用水，可按下式计算：

q3=K4N3P1/t×8×3600

生活区生活区生活用水，可按下式计算：

生活用水q4=K5N4P2/24×3600

施工现场总用水量施工现场总用水量，可按以下公式计算：（1）当（q1+ q2 +q3+ q4）≤q5时，则Q= q5+1/2×（q1+ q2 +q3+ q4）（2）当（q1+ q2 +q3+ q4）＞q5时，则Q= q1+ q2 +q3+ q4（3）当工地面积小于25000m2而且（q1+ q2 +q3+ q4）＜q5时，则Q= q5

由于本工程建筑面积为24000 m2，现场面积在25000 m2以内，所以按（3）式计算，因为消防用水量参见下表：

消防用水量

序号用水名称火灾同时发生生次数单位用水量

1 居民区消防用水

5000人以内一次 L/S 10

10000人以内二次 L/S 10～15

25000人以内二次 L/S 15～20

2 施工现场消防用水

施工现场在25ha内一次 L/S 10～15

每增加25ha 一次 L/S 5

所以确定总用水量Q= q5=10 L/S。

3-2水源选择及临时给水系统

1．水源选择

建筑工地临时供水水源，综合考虑以下因素：

（1）水量充沛可靠；

（2）生活饮用水、生产用水符合水质要求；

（3）与农业、水利综合利用；

（4）取水、输水、净水设施要安全经济；

（5）施工、运转、管理、维护方便。

同时考虑到工地地处天津大学北门处，决定利用工地附近教工居住区的现有供水管道。

2．临时给水系统

给水系统可由取水设施、净水设施、贮水构筑物（水塔及蓄水池）、输水管和配水管综合而成。

(1) 地面水源取水设施一般由取水口、进水口及水泵组成。给水工程所用的水泵有离心泵和活塞泵两种，所用的水泵要有足够的抽水能力和扬程。

(2) 贮水构筑物有水池、水塔和水箱。由于是临时给水，水泵不是昼夜连续工作，故不设置水塔。水箱的容量，以每小时消防用水量决定，但不得小于10～20立方米，拟为18立方米。

3．配水管网的布置

配水管网的布置原则：在保证不间断供水的情况下，管道铺设越短越好，同时还应考虑在施工期间各段管网具有移动的可能性。临时水管铺设，可用明管或暗管。由于天津属于寒冷地区，考虑到冬季防冻需要，暗管应埋设在冰冻线以下，明管应适当加温。上水管埋深为100cm。同时考虑到施工路段在天大北门处，通过道路基本为校内人行道，地面上基本无重型机械荷载，对埋设管影响较小，可以忽略。

3-3管径的选择

1．计算公式：

d=(4Q/∏·V·1000)1/2

其中d—配水管直径（米） Q—耗水量（l/s） v—管网中水流速度（m/s）

2.临时水管经济流速参考表

管径流速

正常时间消防时间

1．D＜0.1米 0.5～1.2 -

2.D=0.1～0.3米 1.0～1.6 2.5～

3.0

3.D＞0.3米 1.5～2.5 2.5～3.0

3.结合上表及相关因素，选用v=1.6m/s，则d=(4×10/∏×1.6×1000) 1/2=0.089m,所以选用φ100mm上水管，即可满足工程需要。

四施工用电

4-1用电量计算

建筑工地临时供电，包括动力用电与照明用电两种，总用电量可按一

下公式计算：

P=1.05～1.10(K1∑P1/cosφ+K2∑P2+ K3∑P3 +K4∑P4)

式中P—供电设备总需要容量（千伏安）；P1—电动机额定功率（千瓦）；P2—电焊机额定容量（千伏安）；P3--室内照明容量（千瓦）；P4--室外照明容量（千瓦）；cosφ—电动机的平均功率系数（在施工现场最高为0.75～0.78，一般为O.65～0.75）；K1 、K2 、K3 、K4—需要系数，参见下表：

用电名称数量需要系数备注

K 数值

电动机 3～10台 K1 0.7 如施工中需要电热时，应将其用电量计算进去。为使计算结果接近实际，式中各项动力和照明用电，应根据不同工作性质分类计算。

11～30台 0.6

30台以上 0.5

加工厂动力设备 0.5

电焊机 3～10台 K2 0.6

10台以上 0.5

室内照明 K3 0.8

室外照明 K4 1.0

结构施工阶段的设备动力用电量：

（1）建筑师I塔吊1台，电动机为36.5KW；

（2） KW-01型蛙式夯土机3台，每台电动机为3KW；

（3） HZ6-70型插入式振动器9台，每台电动机为2.2KW；

（4） 400升J4-375型混凝土搅拌机3台，每台电动机为10KW；（5）其它施工机械合计用电20KW

（6）交流电焊机6台，每台电动机为28KVA

根据以上数据估算施工现场所用全部动力设备的总功率为：

∑P=36.5+10×3+9×2.2+3×3+20=115.3KW

此工地所用电动机台数在10台以上，所以根据上表选用需要系数K1=0.6，cosφ=0.75,电焊机台数大于3小于10，故K2=0.6，这样，动力用电容量即为：

∑P机=1.10×(0.6×115.3/0.75+0.6×6×28)≈212.3KVA

按照照明用电量按设备用电量的10﹪计算，则施工用电总容量为：P=1.10×∑P机=1.10×212.3≈233.5KVA

4-2 电源选择

1．选择建筑工地临时供电电源须考虑因素：

（1）建筑工程机设备安装工程的工程量和施工进度；

（2）各个施工阶段的电力需要量；

（3）施工现场的大小；

（4）用电设备在建筑工地上的分布情况和距离电源的远近情况；（5）现有电气设备的容量情况。

天津大学北门区的高压电为三相10000伏，施工动力用电需三相380伏电源，照明需单相220伏电源，按上述要求可由表得选用SJ-302/10型变压器，其额定容量为320KVA。

2．临时供电电源的方案：

考虑到施工地点在天津大学北门区，可以利用附近高压电力网，申请使用临时配电变电器。

4-3电力系统选择

工地变电所的网路电压与周围的教工居住区的电压相同，为380/220伏。对于3千伏、6千伏、1万伏的高压电路，可用架空裸线，其电杆距离为40到60米左右，或用地下电缆。户外380/220伏的低压电路已采用裸线，但是与建筑物或脚手架等不能保持必要安全距离的地方宜采用绝缘导线，其电杆间距为25到40米左右。分支线机引入线均由电杆处接出。

五现场临时设施

5-1一般要求

1．结合施工现场具体情况，统筹安排，合理布置，厉行节约，反对浪费。

2．贯彻执行国务院有关在基本建设中节约用地的指示，布置紧凑，充分利用各种地形。

3．尽量利用施工现场或附近已有的建筑物，包括拟拆除可暂时利用的建筑物。在新开辟地区，尽可能提前修建能以利用的永久工程。4．必须修建的临时建筑，以经济、实用为原则，合理选择型式，充分利用当地材料，尽量便于重复使用。

5．符合安全防火要求。

5-2生产性临时设施

由于本工程规模大，工期长、施工现场位于天津大学北门口，附近基本没有临时设施可以利用，所以需要搭建临时设施。结合5-1各项要求，参照“临时设施定额”计划搭建的生产性临时设施如下：

由需要使用400l搅拌机3台，查表得需要混凝土搅拌棚4800×0.021≈100.8m2，由于所处地点的局限性，可以分开建70 m2 和32m2各一座；水暖工作棚40m2一座；电工作业棚20 m2一座；木工作业棚40 m2一座；立式锅炉房30 m2一座；钢筋作业棚30 m2一座；水泵房16 m2一座。

5-3 仓库

由水泥等材料的使用量查表得，可以分开建两个60 m2的仓库，堆放施工所需的水泥、钢筋、石灰等材料。

5-4 行政生活福利临时设施

由于施工地点位于天津大学内部，所以工长办公室、食堂、水房等可以借用学校本身的设施，不必另外建设。

六技术准备及加工订货

项次项目准备工作要点

1 技术资料调查研究，搜集施工需要的各项技术资料，包括施工场地地形、地质等自然条件及周围状况等资料，了解地方建筑生产企业、地方资源等，为施工方案的制定提供可靠依据。

2 熟悉和审查图纸学习、熟悉施工图纸，审查施工图纸和资料，掌握设计内容和技术条件熟悉土层、地质水文等勘查资料，勘探施工现场，了解总平面布置与周围环境的关系，汇审图纸等。

3 编制施工组织设计编制切实可行的施工组织设计，包括工程概况、工程量和工程特点，全部工程的施工顺序、施工部署、施工方法等，施工总平面布置图、保证质量安全及节约的措施，经济技术指标的安排等。

4 施工预算按照施工图纸的工程量，施工组织设计，施工方法等编制

5 测量控制做好全现场控制网测量，建立工程测量控制网

6 技术组织组织配套的技术力量，制定完备的技术责任制和质量检验制度

7 加工订货提出构件、门窗、木制品等加工计划，并确定进场时间。
