建筑设备第二版-复习资料资料
建筑设备第二版-复习
资料

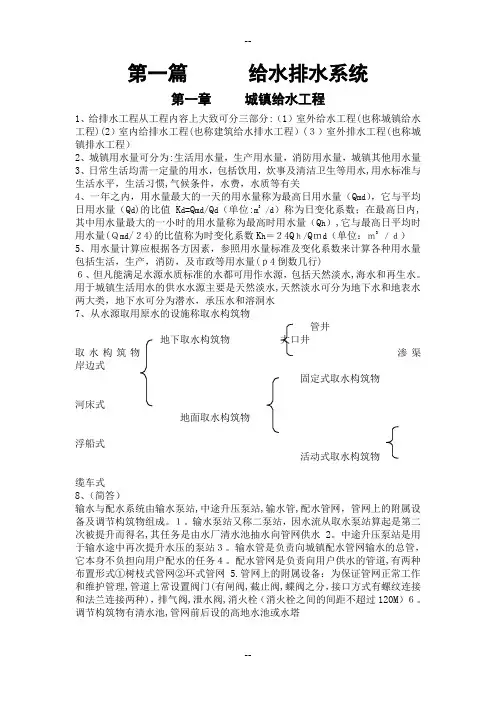

第一篇给水排水系统
第一章城镇给水工程
1、给排水工程从工程内容上大致可分三部分：(1)室外给水工程（也称城镇给水工程）(2)室内给排水工程（也称建筑给水排水工程）(3)室外排水工程（也称城镇排水工程）
2、城镇用水量可分为：生活用水量，生产用水量，消防用水量，城镇其他用水量
3、日常生活均需一定量的用水，包括饮用，炊事及清洁卫生等用水，用水标准与生活水平，生活习惯，气候条件，水费，水质等有关
4、一年之内，用水量最大的一天的用水量称为最高日用水量（Qmd），它与平均日用水量（Qd）的比值Kd=Qmd/Qd(单位：m3 /d)称为日变化系数；在最高日内，其中用水量最大的一小时的用水量称为最高时用水量(Qh)，它与最高日平均时用水量(Qmd/24)的比值称为时变化系数Kh=24Qh/Qmd(单位：m3 /d)
5、用水量计算应根据各方因素，参照用水量标准及变化系数来计算各种用水量包括生活，生产，消防，及市政等用水量（p4倒数几行)
6、但凡能满足水源水质标准的水都可用作水源，包括天然淡水，海水和再生水。用于城镇生活用水的供水水源主要是天然淡水，天然淡水可分为地下水和地表水两大类，地下水可分为潜水，承压水和溶洞水
7、从水源取用原水的设施称取水构筑物
管井
地下取水构筑物
大口井
取水构筑物岸边式
固定式取水构筑物
河床式
地面取水构筑物
浮船式
活动式取水构筑物
缆车式
8 、P8混凝沉淀
9、（简答）
输水与配水系统由输水泵站，中途升压泵站，输水管，配水管网及调节构筑物组成。1.输水泵站又称二泵站，因水流从取水泵站算起是第二次被提升而得名，其任务是由水厂清水池抽水向管网供水2.中途升压泵站是用于输水途中再次提升水压的泵站3.输水管是负责向城镇配水管网输水的总管，它本身不负担向用户配水的任务4.配水管网是负责向用户供水的管道，有两种布置形式①树枝式管网②环式管网5.管网上的附属设备：为保证管网正常工作和维护管理，管道上常设置阀门（有闸阀，截止阀，蝶阀之分，接口方式有螺纹连接和法兰连接两种），排气阀，泄水阀，消火栓（消火栓之间的间距不超过120M）6.调节构筑物有清水池，管网前后设的高地水池或水塔
10、
铸铁管：有较强耐腐蚀性，但质脆，接口方式有法兰和承插两种
黑色金属管
金属管钢管：分焊接钢管和无焊接钢管两种，焊接钢管又有直缝焊
接管
与螺旋缝焊接管两种。接口方式可用焊接，法兰连接，钢管耐
腐蚀性差
铜管（一般用嵌焊接口，卡套式或法兰连接）
给水管材料有色金属管不锈钢管（薄壁不锈钢用卡压式，卡套式连接）
铝合金管
普通钢筋混凝土管（常作排水管，接口方式为企口或平口抹带）
钢筋混凝土管自应力钢筋混凝土管（可作压力输水管）
非金属管预应力钢筋混凝土管（可作压力输水管）
石棉水泥管
塑料管可粘接，法兰接(种类多，如聚丙烯(PP-R)管、聚乙烯（PE）管,表面光滑，
耐腐蚀，重量轻，具有足够的耐压强度，聚乙烯还可用热熔接热熔对接)
11、控制水流的有阀门，包括球阀，闸阀，蝶阀，止回阀，水位控制的浮球阀
12、水表常用流速式，管径小于50mm时用旋翼式，管径大于50mm时用螺翼式
第二章建筑给水工程
13、给水系统分类：按照不同用途和水质水压要求分成①生活给水系统包括饮用、烹饪、洗涤、沐浴及冲洗用水②生产给水系统:生产用水的水质水压要符合生产工艺的要求，不同工业的生产工艺对水质要求不同③消防给水系统：消防给水对水质无特殊要求，而要求水量水压必须保证
14、（简答）给水系统的组成
给水系统由下列各部分组成：⑴引入管：对于一个小区，引入管是指由城市供水管网进入小区的总进水管，对于一座建筑，引入管是指室外管网进入建筑的总进水管⑵水表：在引入管设总水表，在各用户设分户水表⑶干管、立管、支管及配件（干管也可置于建筑顶层，形成由上而下的供水方式）⑷用水设备：如配水龙头、消火栓、生产用水设备等⑸附属设备：当室外供水水压不能满足室内供水所需水压时，在给水系统中还需附加高位水箱、储水池、加压水泵或气压给水装置等设施
15、建筑给水的供水压力由下式计算
H=H1+∑h+H f
H —建筑供水所需水头（m）
H1 —室外供水管与建筑内最不利配水点高差（m）
∑h —由供水起点到最不利点管道中的总水头损失(H L)，包括水表水头损失（H2）（m）
H f —最不利用水点要求的工作水头（m）
1m水头相当于0.01MPa
作为建筑给水所需的水头的估算，一般一层建筑为10m,二层为12m,三层以上每增加一层按增加4m水头计,如三层为16m,四层为20m
16、给水方式：⑴直接给水方式⑵设水箱的供水方式：城市给水水压有波动，
用水高峰时，供水压力不能满足建筑给水所需水压，而当供水高峰过后又可满
足供水水压要求，这种情况下可用只设高位水箱的给水方式⑶设水箱与水泵的
给水方式⑷分区供水方式⑸气压给水方式⑹调频水泵给水方式
17、建筑给水管道的敷设分⑴引入管与水平干管的布置⑵立管与支管的布置⑶
管道敷设（立管可明敷也可暗敷。立管穿越楼面和屋面时应预留套管，并做防
渗）
18、P30单独设高位水箱P31水箱构造
19、气压装置的分类：气压装置有变压式和定压式两类。常见的为变压式气压
装置。按罐体形式分有立式、卧式和球形之分，按罐内水气关系分有气水接触式和气水隔离式 20、卫生设备的当量是以一个洗涤盆水龙头在2.0m 的工作水头下的出水量
0.2L/s 为标准，称一个给水当量，其他卫生器具按其出水流量大小统一换算成
当量数，以便计算
21、设计流量计算：⑴住宅给水管的设计流量是按统计最大秒流量计算的P39
当量⑵集体宿舍、旅馆、宾馆、医院、疗养院、幼儿园、养老院、办公楼、商
场、客运站、会展中心、中小学教学楼、公共厕所等建筑生活给水设计秒流
量，应按下式计算：qg=0.2α ⑶工业企业的生活间、公共浴室、职工食堂或
餐馆的厨房，体育场馆运动员休息室，剧院的化妆间、普通理化实验室等建筑
的生活给水管道的设计秒流量，应按下式计算
22、管道的水损失计算：水损失由沿程损失和局部损失组成，局部损失是管道
连接配件处由于水流流态变动而产生的水头损失
∑=b
N q q o o g Ng
23、高层建筑：目前人们将10层与10层以上的居住建筑以及高度超过24m的公共建筑列为高层建筑的范围
24、高层建筑的给水系统，按其用途大致可分为三类：①生活给水系统；②辅助给水系统；③消防给水系统
25、高层建筑的给水方式
⑴重力式供水①分区串联给水方式②分区并联多管给水方式③分区单管给水方式④
⑵压力式供水①气压给水②水泵直接给水ⅰ变频调速泵给水方式ⅱ多泵并联给水方式ⅲ水泵减压给水方式
第三章消防给水
26室外消防多采用消火栓给水系统
27消防给水水压有三种体制①低压制给水（P47消防时由消防车的水泵加压供水，保证不小于10m水头）②高压制给水③临时高压制给水
28室外消火栓消防系统一般由1）消防管网2）消火栓3）消防水池4）水泵结合器等组成
29从消防管网是否与生活生产供水管网共用可将其分为不同的系统：⑴生活、消防共用管网给水系统⑵生活、生产、消防共用管网给水系统⑶生产、消防共用管网给水系统⑷专用消防供水系统
30室外消火栓是用于消防车取水和连接消防龙带和水枪扑灭火灾的。室外消火栓有两类①地上式，要求有一个直径为150mm或100mm，两个直径为65mm的栓口②地下式，应有直径为100mm和65mm的栓口各一个
31对城镇室外消火栓，路宽超过60m 时，消火栓距路边不超过2m ，与建筑外墙
的距离不小于5m ，并应靠近十字路口。消火栓的间距不超过120m,其保护半径
不大于150m 。每个消火栓的用水量应按10-15L/s 计算
32P49底层和多层建筑消火栓设置范围
33消火栓给水管网的布置
34消火栓水龙带和水枪：⑴室内消火栓有单出口和双出口两种，栓口直径有
50mm,和65mm 两种⑵水龙带的直径有50mm 和65mm 两种，长度有10、15、20m 几种，但长度不宜超过25m
35同一建筑内的消防器材应使用同一规格
36消火栓要求距地面的高度为1.1m
37水枪的充实水柱是指水枪射出的水流中，保持紧密而未散发的一段流束的长
度，它在直径为26-38mm 的圆断面上仍保留全部消防水量的75%-90%，这段水
柱具有最好的扑火能力
38充实水柱长度Lc 的计算
Lc
式中 Lc ——消防水枪充实水柱长度（m ）；
H1——室内最高着火点离地面的高度（m ）；
H2——消防水枪喷嘴离地面的高度m （一般为1m ）；
α ——消防水枪的上倾角，一般采用45°，最大不应超过60°
39最小充实水柱长度为：对于一般建筑要求充实水为7m ，对于6层以上的民用
建筑、库房、人防工事和建筑高度不超过100m 的高层建筑，充实水柱不应小于
10m
α
sin /)(21H H H m -=
40为保证在火灾初期，5-10分钟内消防系统中的消防泵尚未打开，还能及时灭
火，这时的消防供水是采用消防水箱贮水的办法来解决。
41水泵结合器是消防车想建筑内消防给水管网输水的接口设备，每个水泵结合
器的过水能力为10-15L/s。水泵结合器有三种形式：地上式，地下式和墙壁式
42P59消防软管卷盘
43自动喷水灭火系统是在火灾发生的时候能够及时被系统中的控制元件感知，
并能自动开启喷水元件，喷水灭火，同时能发出警报的系统
44自动喷水灭火系统的分类
⑴以喷头开闭形式分①开式②闭式
⑵还可分为普通型，洒水型，大水滴型，快速响应早期抑制型
⑶从报警阀的形式分①湿式自动喷水灭火系统
（喷水管网内充满消防水）
②干式自动喷水灭火系统采用闭式喷头，如玻璃球闭式喷头
③干湿式自动喷水灭火系统闭式喷头的特点是依靠喷头本身的温度敏感元件的动作来打开喷口喷水的
④预作用自动喷水灭火系统
⑤雨淋喷水灭火系统
采用开式喷头
⑥水幕系统
45报警阀组由报警阀，延迟器，水力警铃，压力开关等组成
46其他灭火系统有①水雾灭火系统②气体灭火系统③泡沫灭火系统：利用惰性
的泡沫覆盖于燃烧物表面来隔绝氧气
第四章热水与饮水供应
47热水供应系统的分类
⑴按照热水供应范围分①局部热水供应②集中热水供应③区域热水供应
⑵按热水管网循环方式分①无循环热水供应系统②半循环热水工供应系统③全循环热水供应系统
⑶按热水管网布置图式分①上行下给系统②下行上给系统
⑷按热水供应系统是否敞开分①开式热水供应系统②闭式热水供应系统
48热水加热法可分为直接加热法和间接加热法
49加热器有①直接热水加热器
②间接热水加热器：热媒通过加热器中的加热管将水加热的设
备，按有无贮存水量，可分为容积式、半容积式、即热式和半即
热式
50饮用水包括开水、温水、饮用自来水、冷饮水51制备开水需将水烧至100℃，并持续3min以上
52开水供应方式⑴集中制备集中供应⑵集中制备管道输送⑶分散制备分散供应
第五章建筑排水工程
53常用的水质指标有悬浮物、有机物、pH值、色度和有毒物质
54悬浮物常用SS来表示，它是指不溶于水的颗粒物，其粒径在1μm以上，可以用普通滤纸将它与水分离
55一般用氧化有机物的耗氧量间接表示有机物的数量，耗氧量分两类
①生化耗氧量（或称生化需氧量）BOD
②化学耗氧量COD
56地面水体根据地面水域和保护目标分成五类
Ⅰ源头水、国家自然保护区
Ⅱ集中式生活饮用水水源地一级保护区、珍贵鱼类保护区、鱼虾产卵场等水域
Ⅲ集中式生活饮用水水源地二级保护区、一般鱼类保护区及游泳区
Ⅳ一般工业用水区及人体非直接接触的娱乐用水区
Ⅴ农业用水区及一般景观水域
57建筑排水分类按污水和废水产生的来源可分三类①生活污水②工业废水③雨水和雪水
58排水系统分类①粪便污水排水系统②生活废水排水系统③工业废水排水系统④雨水排水系统
59排水系统的组成①污水和废水收集器具
②排水管道
③水封装置，其作用是用来阻挡排水管道中产生的臭
气，使其不致溢到室内，以免恶化室内环境。常用的水
封装置有地漏和存水弯
④通气管
⑤清通部件，一般的清通部件有检查口清扫口和检查井
⑥提升设备
⑦污水局部处理设备，常用的有：隔油池、酸碱中和
池、化粪池等
60排水管道布置应力求简短，少拐弯或不拐弯，避免赌赛
61在设备排水管上应设存水弯
62排水横支管是连接设备排水管和立管的管段
63排水立管的位置应设在排水量最大、而且含杂质最多的排水设备如大便器附近。这是因为排水横管的排水能力和输送悬浮物的能力比立管小得多
64通气管作用有二①为使排水立管中保持正常大气压，使与立管连接的横支管上所连接的水封不致因立管内的压力变化而破坏②排除水管中的臭气
65通气管有以下几种
①伸顶通气管
②专用通气管
③环形通气管
④器具通气管
⑤采用特殊管件的单立管通气系统
⑥螺旋管排水系统
66像计算给水管段的水量一样，将排水设备折算成“当量排水设备”简称“当量”，“当量”是以洗涤盆为标准，其排水量为0.33L/s，因此有
1排水当量=0.33L/s
67排水管内的流速对水中杂质的输送能力有直接的关系，为了避免污水中的杂质沉淀，管内应保持的最低流速称“自清流速”P105
68充满度是指排水管道中水深与管径之比的比值。排水管排水管一般采用非满流
69排水立管的排水能力与相同管径的排水横管相比，其排水能力要大得多，但立管中的水流流态很复杂
70（简答）雨水排水系统（展开内容见P108）
檐沟排水
建筑外排水
有压不满流雨水排水系统天沟排水
建筑内排水
两种常用的系统雨水抖
连接管
悬吊管
虹吸流雨水系统或称压力流雨水系统立管
排出管
埋地管
71化粪池是用来截留生活污水中大块悬浮物的构筑物
72过滤设备：常用的过滤设备是砂滤，滤料是0.7m厚的石英砂，当滤层被拦截下来的悬浮颗粒堵塞后采用反冲洗的方式进行再生
第六章室外排水工程
73排水体制问题：污水与雨水是用一套管系排除，还是用不同的管道系统排除的问题称为排水体制的问题
74排水体制可分为五种：
⑴直泄式完全合流体制系统⑵截留式合流制⑶完全分流制⑷不完全分流制⑸混合制排水系统
75室外雨水排水系统的组成：
⑴雨水口⑵雨水管⑶出水口⑷排洪沟
76排水干管的布置形式：
⑴正交式⑵截留式⑶平行式⑷分区式⑸分散式
77污水量包括两部分：生活污水量和工业废水量
78通常取生活污水量为80%-90%的生活给水量来计算（P130）
79设计流速是指流量为设计流量时的平均流速
80污水管道的埋设深度有两个含义：
①覆土深度，指管道外壁顶部到地面的距离②埋设深度，指管道内壁底到地面的距离
81排水管道的衔接有三种情况：
⑴上下游管径相同流量相同，采用“管底平”衔接
⑵上下游管径相同但下游流量有所增大，可用“水面平”衔接
⑶上下游管径不同，下游的水量也增大，可采用“管内顶平”或“水面平”衔接82雨水口是收集地面径流的构筑物，它是一个设于地下的小井
83雨量分析要素有⑴降雨量⑵降雨历时⑶降雨强度⑷降雨的重现期与降雨频率⑸径流系数
84雨水管和河流制管道是按满流计算的
第七章水泵与水泵站
85水泵的种类有叶轮泵、容积泵、射流泵、气提泵等
86叶轮泵按照其工作原理的不同又可分为离心泵、轴流泵、混流泵87离心泵有单吸泵、双吸泵、立式泵、液下泵
88离心泵的基本参数
①流量，反映水泵出水水量的大小
②扬程
③轴功率、有效功率和效率。
轴功率是指电机输给水泵的总功率
有效功率指水泵提升水做的有效功的功率
④转速
⑤允许吸上真空高度及气蚀余量
89流量Q、扬程H、功率N、转速n、效率η和吸水高度Hs一般常常选择转速n 为常数，将其他参数与流量之间的关系用曲线H-Q、N-Q、η-Q来表示，这些曲线称为水泵的特性曲线
90选水泵根据两个参数流量和扬程
⑴⑵⑶⑷⑸⑹①②③④⑤⑥
91水泵房的平面布置形式
①单排并列式②单行顺列式③双排交错并列式④双行顺列式⑤斜向排列
92大型泵站要求有两路供电电源，常设变电室和配电室
93高压开关柜正面的操作空间为1.8-2.0m,低压配电柜的正面操作空间为1.2-1.5m，柜后应有检修通道，其宽度为0.8-1.0m
第一篇所有默图
P8岸边式取水构筑物
P10地面水制备生活用水的井水工艺流程
P27几种给水方式简图abc
P52水泵结合器
P53消火栓箱
P55单排单股水柱消火栓布置间距
P58水泵结合器
P79热水供应系统示意图
P80两个b
P145/7-14
P148/7-21
第二篇供热通风与空气调节
从一个或多个热源通过热网向城市、镇、或其中某些区域热用户供热，称作集中供热。
集中供热系统由三个部分组成：
（1）供热热源：将天然的或人遭的能源形态转化成符合热源要求的地热装置，如热电厂、区域锅炉房、分散小锅炉房、核能热电厂、低温核能供热堆、工业余热、地热、太阳能利用等。
（2）热网：由热源向热用户输送和分配供热介质（热水和蒸汽）的管道系统。
（3）热用户：从供热系统获得热能的用热装置，如采暖系统、通风空调系统、热水供应系统、生产工艺能耗热能装置。
第八章采暖系统及其分类
在冬季，室外温度低于室内温度，房屋的维护结构（墙、屋顶、地板、门窗）不断向室外散失热量，室外冷空气由门窗等空气通道进入室内，使室内温度变低，影响人们的正常生活和工作，为使室内保持所需要的温度，就必须向室内供给相应的热量，这种供给热量的技术叫做采暖。
为使建筑物达到采暖目的，而由热源或供能装置、散热设备和管道等组成的网络，叫做采暖系统。
热源和散热设备分别设置，由热源输送到散热器的物质叫做“热媒”，这些物质有热水、蒸汽和热空气等、
热源、热媒输送和散热设备在构造上合为一体的就地采暖方式叫做分散采暖。
第一节热水采暖系统
以热水作为热媒的采暖系统，称为热水采暖系统。
分类：
（1）按热媒参数分：低温热水采暖系统（热媒参数低于100℃）和高温热水采暖系统（热媒参数高于100℃）。
（2）按系统循环动力分：自然循环（即重力循环）和机械循环系统。
（3）按系统的每组立管根数分：单管和双管系统。
（4）按系统的管道敷设方式分：垂直式和水平式系统
一、自然循环热水采暖系统
在系统中不设水泵，依靠锅炉加热和主要依靠散热器散热冷却成供、回水温度差而形成水的密度差，来维持系统中水的循环，这种水的循环作用压力称为自然压头。
系统的供水干管必须有向膨胀水箱方向上升的坡向，其坡度为0.5%—1%。
这种系统由于自然压力很小，而已其作用半径（总立管到最远立管沿供水干管走向的水平距离）不宜超过50m,，否则系统的管径就会太大。当有可能在
低于室内地面标高的地下室、地坑中安装锅炉时，一些较小的独立的建筑中可以采取自然循环热水采暖系统。
二、机械循环热水采暖系统
这种系统由锅炉、输热管道、水泵、散热器以及膨胀水箱组成
膨胀水箱位于系统的最高点，它的作用是容纳水受热后所膨胀的体积，并且在水泵吸入端膨胀管与系统连接处维持恒定压力（高于大气压）。
在这种系统中，为了顺利地排除系统中的空气，供水干管应按水流方向有向上的坡度，并在最末一根立管前的供水干管的最高点处设置集气罐。
上层房间温度会偏高，下层房间温度会偏低。楼层越高，这种垂直失调的现象就越严重。因此，双管不宜在4层以上的建筑物中采用。
三、高层建筑热水采暖系统
（一）分层式采暖系统
（二）双线式系统 1.垂直双线单管采暖系统
2.水平双线单管采暖系统
（三）单双管混合式系统
四、分户计量热水采暖系统
第二节蒸汽采暖系统
蒸汽采暖以水蒸气作为热媒，水蒸气在采暖系统中的散热器中靠凝结放出热量，不管是通入过热蒸汽还是饱和蒸汽，流出散热器的凝水是饱和凝水还是
带有过冷却度的凝水，都可以近似认为每千克蒸汽凝结是放热量等于蒸汽在凝结压力下的汽化潜能（kj/kg）
蒸汽的汽化潜能比起每千克水在散热器中靠温降放出的热量要大得多。因此，对同样热负荷，蒸汽供热时所需要的蒸汽流量比热水供热时所需热水流量少的多。
通常采用比热水流速高得多的数值；
蒸汽不会产生很大的水静压力。
蒸汽采暖可以节省散热器的面积。
蒸汽采暖系统的初投资少于热水采暖系统。由于系统的热惰性很小，系统的加热和冷却过程都很快，特别适合于人群短时间迅速集散的建筑，如大礼堂、剧院等。
蒸汽采暖系统按系统起始压力的大小可分为：高压蒸汽采暖系统（系统起始压力大于0.7*10的五次方Pa）、低压蒸汽采暖系统（等于或低于0.7乘以10的五次方Pa）以及真空蒸汽采暖系统（系统起始压力低于大气压力）。
按照蒸汽干管布置的不同，蒸汽采暖系统可分为上供下回式和下供下回式。
按照立管布置的特点，蒸汽采暖系统可分为单管式和双管式
按照回水动力的不同，蒸汽采暖系统可分为重力回水和机械回水两种形式。
一、低压蒸汽采暖系统
地下蒸汽采暖系统的凝水回流入锅炉有两种方式：
（1）、重力回水
