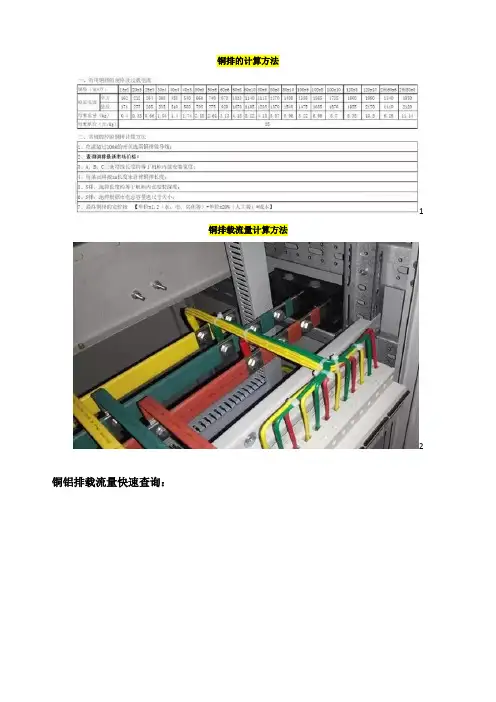

华为必藏铜排计算方法载流量计算方法折弯经验计算表及高压柜铜排计算方法
铜排的计算方法
1
铜排载流量计算方法
2 铜铝排载流量快速查询：
3 估算法：
单条铜母排载流量= 宽度(mm) X 厚度系数
双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,
铝应该按3-5A/平方
常用铜排的载流量计算方法：
40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为:
母排12厚时为20;10厚时为18;
依次为:[12-20，10-18，8-16，6-14，5-13，4-12].
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*18=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；
三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
以上所有计算均精确到与手册数据相当接近。
另外，铜排载流量也有一个非常简明的计算公式：
单根矩形铜排载流量= 排宽 * (排厚 +8.5)A
例如：15*3的40℃时载流量=15*11.5=172.5A
100*8的40℃时载流量=100*16.5=1650A
双层载流量＝1.5倍单层载流量
三层载流量＝2.0倍单层载流量
4
5 口诀：
铝排电流要算快，排宽系数乘起来；
厚三排宽乘十个，后四排宽乘十二。
加一依次往上添，铜排再乘一点三。
母线排的载流量与其截面大小有关。
故可通过母线排的厚度和宽度尺寸，直接算出载流量。
口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。
厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。
“加一依次往上添”说的是，厚度增加一毫米，宽度所乘的系数跟着加一，匆毫米厚的铝排开始，依次排列如下表：
厚度（毫米） 3 4 5 6 8 10
载流量（安）宽×10 宽×12 宽×13 宽×14 宽×16 宽×18
注：铝排厚度没有7mm和9mm两个规格。
例：求40×4母铝排载流量是多少？
解：根据口诀，厚4载流量为×12 故 40×12=480安
例：求60×6铝母排载流量是多少？
解：60×14=840安
“铜排再乘一点三”说的是铜排的载流量比同规格铝排要大三成。
故求铜排载流量时，先视为铝排，按以上方法算出后，再乘1.3即可。
例：求50×13×1.3=845安
母排的载流量还与环境温度、多条母排并列、母排平放、竖放等因素有关。
当一般环境温度经常高于250C或者做直流母线并列时，可按九折处理。
交流2、3、4条母排并列使用时，可分别打8、7、6折。

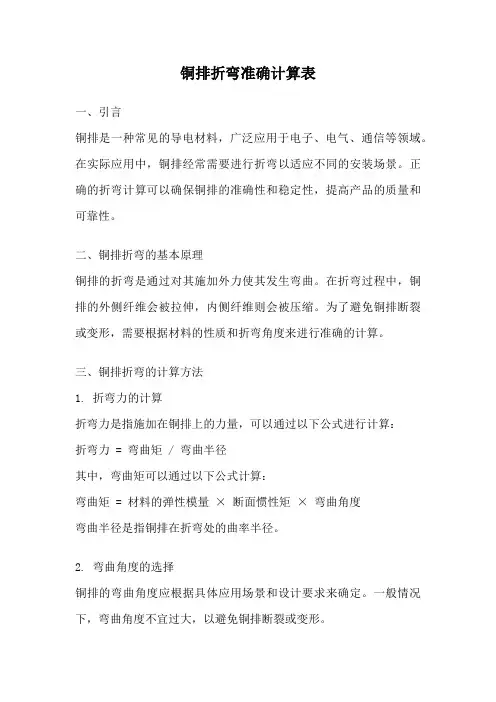

铜排折弯经验计算表
6 7
高压柜铜排选择标准
中置柜KYN28 进出线柜PT柜
GB3906[附录D]中公式：
S=I/a√(t△θ)
式中：
I--额定短时耐受电流；
a—材质系数，铜为13，铝为8.5；
t--额定短路持续时间；
△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
则：
25KA/4S系统铜母线最小截面积S=（25000/13）*√4/215=260 mm2 用60*5就可以了.
31.5KA/4S系统铜母线最小截面积S=（31500/13）*√4/215=330 mm2
40KA/4S系统铜母线最小截面积S=（40000/13）*√4/215=420 mm2
63KA/4S系统铜母线最小截面积S=（63000/13）*√4/215=660 mm2
80KA/4S系统铜母线最小截面积S=（80000/13）*√4/215=840 mm2
接地母线按系统额定短时耐受电流的86.7%考虑:
25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm2
31.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm2
40KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm2
63KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm2
80KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2
高压柜的整定值！和总的用电负荷和总电流！
8
1、高压柜-1（800KW提升机）整定电流：
A、计算电流：80A；
B、过流一段：1.25×80A≈100A ；时间60s；
C、过流二段：1.50×80A≈120A ；时间2s；
D、速断电流：6.00×80A≈480A ；时间0s；
2、高压柜-2（1000KW提升机）整定电流：
A、计算电流：100A；
B、过流一段：1.25×100A≈125A ；时间60s；
C、过流二段：1.50×100A≈150A ；时间2s；
D、速断电流：6.00×100A≈600A ；时间0s；
3、高压柜-3（2000KVA变压器）整定电流：
A、额定电流：193A；
B、过流一段：1.15×193A≈221A ；时间60s；
C、过流二段：1.50×193A≈289A ；时间2s；
D、速断电流：6.00×193A≈1154A ；时间0s；
4、高压柜-4（315KVA移动变压器）整定电流：
A、额定电流：30.31A；
B、过流一段：1.15×30.31A≈35A ；时间60s；
C、过流二段：1.50×30.31A≈46A ；时间2s；
D、速断电流：6.00×30.31A≈182A ；时间0s；
注意：你的电负荷可能是采矿井下供电系统，采矿井下是国家设计规范及安全规范不允许单电源配电的。此定值保护仅作为一般知识了解或作业而已。不可用于实践！
负荷计算：
1、低压负荷计算：
A、低压总统计负荷：
P=2491.2、Q=1845.80、S=3100.60；
B、低压总计算负荷：
Pjs=2117.52、Qjs=1568.93、Sjs=2635.51；
2、高压负荷计算：
A、高压统计负荷：
P=1800、Q=1256.41、S=2195.12；
B、高压计算负荷：
Pjs=1530.00、Qjs=1067.55、Sjs=1865.85；
3、高压总负荷计算：
A、总统计负荷：
P=4415.76 KW、Q=3194.50 KVAR、S=5450.75KVA；
B、总计算负荷：
Pjs=3763.40 KW、Qjs=2715.32 KVAR、Sjs=4633.14 KVA；
C、6KV高压侧设置2000KVAR的高压电容补偿装置，补偿后计算负荷修订为：Pjs=3763.40 KW、Qjs=715.32 KVAR、Sjs=3820.95 KVA；
D、6KV高压总计算负荷：
Pjs=3763.40 KW；
Qjs=715.32 KVAR；
Sjs=3820.95 KVA；
Ijs=367.67 A。
9 低压成套开关设备GGD铜排使用量
1、首先是进线柜（以三级开关为例），进线柜有柜顶进线，柜侧进线，柜底进线之分（一般都是电流电缆进线），柜顶进线一般需要ABCN四相母排出顶200mm
左右，无进线刀开关的进线柜ABC三相单排出柜顶在1.5M一条左右，有进线刀开关的也差不多，因为加了进线刀开关进线断路器需要向下面移。
零排N则需要从柜底伸到柜顶出去，加上中间需要折弯固定，一般在2.5M 左右。断路器下端需要回流至母排，回流排ABC三相每根在1.5M左右（有刀开关的2.2M），加上断路器下端搭接排平均1M左右，柜侧进线的话断路器上端0.8米就够了，零排2米就够。下进线的话上端ABC三相0.8米，下端0.7米，零排母排上接线。如果双排的话直接双倍。
10 第一种：不带进线刀开关的进线柜上进线的GGD要用ABC三相（1.5+1.5+1）*3=12米+零排N需要2.5米；
第二种：带进线刀开关ABC三相要用（1.5+2.2+1）*3=14.1米+零排2.5米，第三种：侧进线不带刀开关ABC三相（0.8+1.5+1）*3=9.9米+零排N需要2米，第四种：侧进带进线刀开关的（0.8+2.2+1）*3=12米+零排2米。
第五种：下进线（0.8+0.7）*3=4.5米。
侧进线在很多时候需要ABCN四项侧出柜体0.2米，总共3米左右，为方便客户连接变压器。进线柜的铜排费用一般都占成本的50%以上，设计，安装，铜排制作任何一步都直接决定铜排的使用量，所以我们在报价过程中，一定要根据图纸要求报价，图纸不明确的要及时和客户及公司内部技术沟通。多报会丢失一个客户，少报则对公司造成不必要的损失。
2、GGD联络柜和进线的的铜排用量相差无几，可以一样的报。
3、GGD出线柜基本都一样，只是出线回路有多有少。一般刀开关上端至母排ABC 三相加起来1.5米，刀开关下端1.2米，加上出线开关汇流横排2米（1米宽的2.5米，1.2米宽的3米算），如果双刀的话刀开关上下端双倍，横排不变。出线柜空开上端分支排0.9米一个算，大小根据空开型号选择。
出线柜单刀1.5+1.2+2=4.7米
空开上端分支排0.9米*回路数
出线柜单刀3+2.4+2=7.4米
4、GGD电容柜刀开关上端 1.5米，下端1.2米，汇流横排2米即：电容柜1.5+1.2+2=4.7米。
华为必藏铜排计算方法载流量计算方法折弯经验计算表及高压柜铜排计算方法
铜排的计算方法 1 铜排载流量计算方法 2 铜铝排载流量快速查询：
3 估算法： 单条铜母排载流量= 宽度(mm) X 厚度系数 双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数) 铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方, 铝应该按3-5A/平方 常用铜排的载流量计算方法： 40℃时铜排载流量=排宽*厚度系数 排宽(mm);厚度系数为: 母排12厚时为20;10厚时为18; 依次为:[12-20，10-18，8-16，6-14，5-13，4-12]. 双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定） 3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85 铝排[40℃]= 铜排[40℃]/1.3 例如求TMY100*10载流量为： 单层：100*18=1800(A)[查手册为1860A]； 双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]； 三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A] 以上所有计算均精确到与手册数据相当接近。 另外，铜排载流量也有一个非常简明的计算公式： 单根矩形铜排载流量= 排宽 * (排厚 +8.5)A 例如：15*3的40℃时载流量=15*11.5=172.5A 100*8的40℃时载流量=100*16.5=1650A 双层载流量＝1.5倍单层载流量 三层载流量＝2.0倍单层载流量

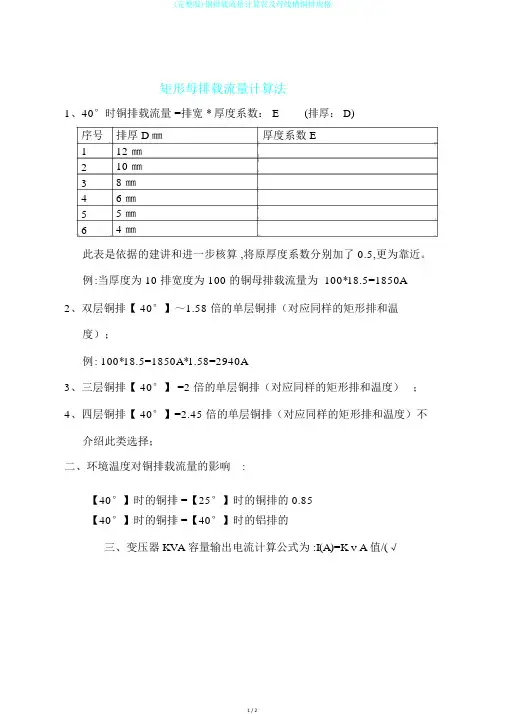

铜排载流量计算表及母线槽铜排规格
矩形母排载流量计算法 1、40°时铜排载流量=排宽*厚度系数：E(排厚：D) 序号排厚D㎜厚度系数E 1 12㎜20.5 2 10㎜18.5 3 8㎜16.5 4 6㎜14.5 5 5㎜13.5 6 4㎜12.5 此表是根据lyq137********的建议和进一步核算,将原厚度系数分别加了0.5,更加接近。 例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A 2、双层铜排【40°】=1.56～1.58倍的单层铜排（对应相同的矩形排和温 度）； 例: 100*18.5=1850A*1.58=2940A 3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）； 4、四层铜排【40°】=2.45倍的单层铜排（对应相同的矩形排和温度）不 推荐此类选择； 二、环境温度对铜排载流量的影响: 【40°】时的铜排=【25°】时的铜排的0.85 【40°】时的铜排=【40°】时的铝排的1.3 三、变压器KV A容量输出电流计算公式为:I(A)=K V A值/(√3*0.4)0.69284
母线槽铜排规格一、母线槽 CFW 序号电流范围铜排规格 1 4000A 2*(150*8) 2 3150A 200*8 3 2500A 185*8 4 2000A 160*6 5 1600A 150*6 6 1250A 100*6 7 1000A 80*6 8 800A 60*6 9 630A 50*6 二、铜铝复合母线槽 KFM 1 4000A 2*(100*10) 2 3150A 230*8 3 2500A 125*10 4 2000A 160*6 5 1600A 100*8 6 1250A 100*6 7 1000A 80*6 8 800A 60*6 9 630A 50*6 10 400A 40*6 11 200A 30*4 三、密集型母线槽 CCX 1 3150A 250*6 2 2500A 205*6 3 2300A 165*6 4 2000A 130*6 5 1600A 110*6 6 1350A 100*6 7 1250A 80*6 8 1000A 60*6 9 800A 45*6 10 600A 35*6 11 500A 35*6 12 400A 30*6 13 315A 25*6 14 250A 25*5 15 200A 25*4 16 100A 25*3
铜排设计载流量计算-包括开孔
铜排技术规范
目录 目录 (2) 前言 (3) 1目的 (4) 2 适用范围 (4) 3引用/参考标准或资料 (4) 4 规范内容 (4) 4.1基本功能描述 (4) 4.2 技术要求 (5) 4.2.1 一般设计要求 (5) 4.2.2 设计选型 (5) 4.2.3基础数据 (6) 5检验/试验要求 5.1检查母线及其附件的质量，按图纸技术要求检验 5.2镀层检验 5.3搭接面检查 5.4绝缘性能指标 5.5母线样件防腐试验
前言 本规范由有限公司研发部发布实施，适用于本公司的产品设计开发及相关活动。本规范根据国家标准GB5585.1-85《电工用铜、铝及其合金母线》、GB7251-97《低压成套开关设备》、ZBK45017-90《电力系统用直流屏通用技术条件》、GB/T9798-97《金属覆盖层镍电镀层》、《电器制造技术手册》等标准编制而成，于2001年11月30日首次发布。本规范由结构造型设计部及外协加工管理部门遵照执行。 本规范拟制部门：结构造型设计部； 本规范拟制人：； 本规范批准人：
1目的 本规范适应于结构设计人员，外协加工管理人员，目的是规范铜排结构件设计，指导结构设计人员正确地选择铜排形式和材料。指导铜排的加工、检验和验收。 2 适用范围 电源、电气产品的铜母线设计、制造和检验 3引用/参考标准或资料 GB5585.1-85《电工用铜、铝及其合金母线》之《第一部分：一般规定》 GB5585.2-85《电工用铜、铝及其合金母线》之《第二部分：铜母线》 GB7251-97《低压成套开关设备》 ZBK45017-90《电力系统用直流屏通用技术条件》 GB/T9798-97《金属覆盖层 镍电镀层》 GB/T2681-81 《电工成套装置中导线颜色》 GB/T3181-95 《漆膜颜色标准样本》 GB/T1720-79 《漆膜附着力测定法》 《电器制造技术手册》之《第二十二章：母线连接工艺》等 4 规范内容 4.1基本功能描述 4.1.1 满足电气功能需要，实现电流、电压及电信号的传输； 4.1.2 对大截面导线用铜排代替，工艺要求低，易弯曲，容易实现连接； 4.1.3 对小截面导线用铜排代替，体积小，美观且容易固定； 4.1.4 在实现电流汇接，接地功能时，接线方便；
铜排标准载流量
有铜排(90度角和圆角)以及铜导线的标准截流量手册(表) 1.铜排(90度角和圆角)的标准截流量手册? 2.铜导线的标准截流量手册? 铜排截面积公式，铜排载流量 摘要：【1】铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时... 【1】铜排载流量计算法简易记住任何规格的矩形母排的载流量 矩形母线载流量： 40℃时铜排载流量=排宽*厚度系数 排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: [12-20，10-18，8-16，6-14，5-13，4-12] 双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定） 3层铜排[40℃]=2单层铜排[40℃] 4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )铜排[40℃]= 铜排[25℃]*0.85 铝排[40℃]= 铜排[40℃]/1.3 例如求ＴＭＹ100*10载流量为： 单层：１００*１0 =1860A ［查手册为１８６０Ａ] 双层：2【100*10】的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］； 三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］ 以上所有计算均精确到与手册数据相当接近。 【2】铜排的载流量表
一、矩形铜排 规格环境温度25℃环境温度35℃ 平放(A) 竖放(A) 平放(A) 竖放(A) 15×3176 185 20×3233 245 25×3285 300 30×4394 415 40×4404 425 522 550 40×5452 475 551 588 50×5556 585 721 760 50×6617 650 797 840 60×6731 770 940 990 60×8858 900 1101 1160 60×10960 1010 1230 1295 80×6930 1010 1195 1300 80×81060 1155 1361 1480 80×101190 1295 1531 1665 100×61160 1260 1557 1592 100×81310 1425 1674 1850 100×101470 1595 1865 2025 120×81530 1675 1940 2110 120×101685 1830 2152 2340 2(60×6)1126 1185 1452 1530 2 (60×8)1460 1480 150 3 1600 2(60×10)1680 1170 2140 2250 2(80×6)1320 1433 1705 1855 2(80×8)1651 1795 2117 2515 2(80×10)1950 2120 2575 2735 2(100×6)1564 1700 2000 2170 2(100×8)1930 2100 2470 2690 2(100×10)2320 2500 2935 3185 2(120×8)2140 2330 2750 2995 2(120×10)2615 2840 3330 3620 二、铜导线载流量(35℃) 截面(mm2) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 载流量(A) 10 13 17 23 30 45 85 110 136 170 216 263
国标铜排载流量表
国标铜排载流量表、矩形铜排 铜母排截面25 C 35 C 平放（A）竖放 （A）平放 （ A ） 竖放 （ A ） 15 X3 176 185 20 X3 233 245 25 X3 285 300 30 X4 394 415 40 X4 404 425 522 550 40 X5 452 475 551 588 50 X5 556 585 721 760 50 X6617 650 797 840 60 X6731 770 940 990 60 X8 858 900 1101 1160 60 X10 960 1010 1230 1295 80 X6930 1010 1195 1300 80 X8 1060 1155 1361 1480 80 X10 1190 1295 1531 1665 100 X6 1160 1260 1557 1592 100 X8 1310 1425 1674 1850 100 X10 1470 1595 1865 2025 120 X8 1530 1675 1940 2110
120 X10 1685 1830 2152 2340 2(60 佝1126 1185 1452 1530 2 (60 X8) 1460 1480 150 3 1600 2(60 X11680 1170 2140 2250 2(80 X6) 1320 1433 1705 1855 2(80 X81651 1795 2117 2515 2(80 X10) 1950 2120 2575 2735 2(100 X6) 1564 1700 2000 2170 2(100 X8) 1930 2100 2470 2690 2(100 X10) 2320 2500 2935 3185 2(120 X8) 2140 2330 2750 2995 2(120 X10) 2615 2840 3330 3620 铜导线载流量（35 C ）截面（mm2） 1 1.5 2.5 4 6 10 16 25 35 50 70 95 载流量（A）: 10 13 17 23 30 45 85 110 136 170 216 263 三、抽屉柜抽屉导线选用标准 截面( mm 2) 10 16 16 25 35 50 70 35 X2 50 X2 70 X2 50 X3 70 X3 电流（A） 50 63 80 100 125 16200 250 300 400 500 600 估算法： 单条铜母排载流量=宽度（mm） X厚度系数 双母排载流量=宽度（mm） X厚度系数X 1.5（经验系数） 铜排和铝排也可以按平方数来，通常铜应该按5-8A/平方，铝应该按3-5A/平方
铜排载流量计算法(网络软件)
铜排载流量计算法 简易记住任何规格的矩形母排的载流量 矩形母线载流量： 40℃时铜排载流量=排宽*厚度系数 排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: [12-20，10-18，8-16，6-14，5-13，4-12] . 双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃] 4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) ) 铜排[40℃]= 铜排[25℃]*0.85 铝排[40℃]= 铜排[40℃]/1.3 例如求ＴＭＹ100*10载流量为： 单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］； 双层：２（ＴＭＹ１００*１０）的载流量为： １８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；
三层：３（ＴＭＹ１００*１０）的载流量为： １８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。 铜排的载流量表 一、矩形铜排 铜母排截面25℃35℃ 平放（A）竖放（A）平放（A）竖放（A） 15×3 176 185 20×3 233 245 25×3 285 300 30×4 394 415 40×4 404 425 522 550 40×5 452 475 551 588 50×5 556 585 721 760 50×6 617 650 797 840 60×6 731 770 940 990 60×8 858 900 1101 1160 60×10 960 1010 1230 1295 80×6 930 1010 1195 1300 80×8 1060 1155 1361 1480
铜母排载流量对照表
铜排的载流量表矩形铜排 铜母排截面35℃25 铜排型号平放竖放 15×3176 185 20×3233 245 25×3285 300 30×4394 415 40×4404 425
40×5452 475 50×5556 585 50×6617 650 60×6731 770 60×8858 900 60×10960 1010 80×6930 1010 80×81060 1155
80×101190 1295 1 100×61160 1260 1 100×81310 1425 1 100×101470 1595 18 120×81530 1675 19 120×101685 1830 21 2(60×6)1126 1185 145 2 (60×8)1460 1480 1503
2(60×10)1680 1170 2140 2(80×6)1320 1433 170 2(80×8)1651 1795 211 2(80×10)1950 2120 2575 2(100×6)1564 1700 2000 2(100×8)1930 2100 2470 2(100×10)2320 2500 2935 2(120×8)2140 2330 2750
2(120×10)2615 2840 3330 铜母排
LMY铝母排载流量（A） 本简表摘录于《建筑电气安装工程图集》水利电力出版社 1987年8月第一版吕光大主编单片： 尺寸载流量尺寸载流量尺寸载流量15×314550×6651120×81670 20×318960×676560×101015 25×323380×6101080×101305 30×4321100×61255100×101600 40×342260×8902120×101820 40×547580×81160 50×5585100×81430 多片： 尺寸每相载流量每相载流量 60×62片11683片1488 80×62片14103片1817 100×62片16743片2150 60×82片14533片1886
国标铜排载流量表
国标铜排载流量表 一、矩形铜排 铜母排截面25℃35℃ 平放（A）竖放（A）平放（A）竖放（A）15×3 176 185 20×3 233 245 25×3 285 300 30×4 394 415 40×4 404 425 522 550 40×5 452 475 551 588 50×5 556 585 721 760 50×6 617 650 797 840 60×6 731 770 940 990 60×8 858 900 1101 1160 60×10 960 1010 1230 1295 80×6 930 1010 1195 1300 80×8 1060 1155 1361 1480 80×10 1190 1295 1531 1665 100×6 1160 1260 1557 1592 100×8 1310 1425 1674 1850 100×10 1470 1595 1865 2025 120×8 1530 1675 1940 2110
120×10 1685 1830 2152 2340 2(60×6) 1126 1185 1452 1530 2 (60×8) 1460 1480 150 3 1600 2(60×1 1680 1170 2140 2250 2(80×6) 1320 1433 1705 1855 2(80×8 1651 1795 2117 2515 2(80×10) 1950 2120 2575 2735 2(100×6) 1564 1700 2000 2170 2(100×8) 1930 2100 2470 2690 2(100×10) 2320 2500 2935 3185 2(120×8) 2140 2330 2750 2995 2(120×10) 2615 2840 3330 3620 二、铜导线载流量(35℃)截面（mm2） 1 1.5 2.5 4 6 10 16 25 35 50 70 95 载流量（A）: 10 13 17 23 30 45 85 110 136 170 216 263 三、抽屉柜抽屉导线选用标准 截面（mm2） 10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流（A） 50 63 80 100 125 160 200 250 300 400 500 600

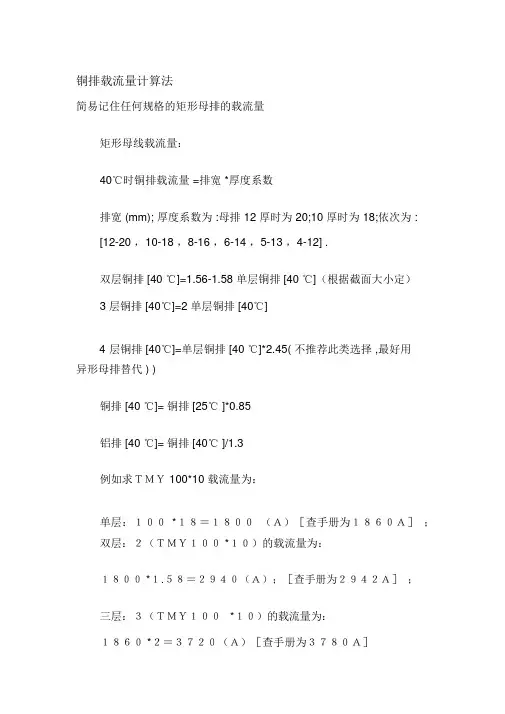

铜排载流量计算法
