家用简易液位控制接线图

GKY 液位控制现在很多家庭使用简易水箱，用一个单相泵或电磁阀向水箱里供水或排水。如何实现自动控制呢？下面介绍一种简单的控制方案（如果是电磁阀则直接将图中水泵换为电磁阀）。该方案采用通用液位控制报警器（UGKY

），接线原理如下图：

UGKY 通用液位控制报警器外形尺寸长150宽90高70mm ，继电器触点负荷均为220V10A ，两组触电可以并联使用，直接控制一台单相泵或电磁阀。UGKY 可以用于供水或排水，设置水满/缺水报警或不报警，使用灵活。UGKY 采用的是GKY 液位传感器，使用寿命长，三年内包换。

西安祥天和电子商务有限公司专门从事液位控制的安装、维修服务二十多年，熟悉各类液位控制器的性能。最早，我们使用传统的电极探头，价格很便宜，但用一段时间后，电极就会吸附很多杂质，寿命极短。后来用UQK/GSK 干簧管，但水位波动，触点频繁吸合，使用寿命也短。目前质量好一些的液位传感器可以用一年多，差的只能用几个月。而现代微电子产品使用寿命可达十年以上，所以我们结合传统浮子和现代微电子技术研发了GKY 液位传感器，使用

西安祥天和电子商务有限公司

（原名：西安祥和电子科技有限公司）

详情请咨询网站：https://www.360docs.net/doc/0c9987409.html,

寿命长，三年内包换。GKY液位传感器也是目前唯一可以在污水中长期使用的传感器，欢迎登录本公司网站了解详情。

水位数字控制电路

华南农业大学珠江学院水位数字控制电路实训报告院系：信息工程系专业：电气工程及其自动化班级：1202班姓名：黄伟奇201225180211 组员：罗润 201225180235 赖梓聪201225180242 指导老师：詹庄春 2013年11月20日

第一章绪论 (3) 1.1 摘要 (3) 1.2 课题研究的目的和意义 (3) 第二章系统总体设计及方案认证系统 (4) 2.1 设计内容 (4) 2.2 电路原理 (4) 2.4方案认证 (5) 第三章硬件电路设计设 (6) 3.1 利用multisim绘制原理图 (6) 第四章硬件电路安装及调试 (7) 4.1 手工焊的工具 (7) 4.2 焊接原理 (7) 4.3 焊接注意事项 (7) 4.4 元件清单及其功能 (9) 4.5 调试要点 (11) 4.6 问题讨论 (11) 第五章总结 (12) 第六章后记 (12) 参考文献 (13)

第一章绪论 1.1 摘要在日常生活及工农业生产中，往往需要对水位进行监测并加以控制，时下市场上有一些采用浮球来控制水位的球阀和简单水位控制开关，这些产品价格不高，但是没能做到自动控制水位的高低，下面介绍一款性能稳定的全自动水位控制器;该控制电路简单，使用灵活，可独立运作，也可作大型数字控制系统的外围控制器件。。 1.2 课题研究的目的和意义研究目的：通过这次的课题研究我们希望在理清它的发展脉络上进一步了解它的发明原理，将平时所学习的知识运用到实验探索上，这对提高我们的动手能力，创新意识，及锻炼思维活动无疑是一个莫大的帮助。同时我们也希望这次的研究能让同学进一步了解照明灯，而不是仅局限于课本知识以内。从小的突破点入手，掌握又一项科技知识，从而实现课堂外的又一次提高，为现代教育科学尽一份力量！研究意义：随着电子技术的发展，人类越来越脱离纯手工的检测，特别是水位检测的发展，更是迅猛发展。本报告介绍的是模拟水位数字控制电路。依靠水位，来控制水泵的运行，适时对河水进行加水控制，达到用户用水安全。适合于水利工厂适时控制水源，达到合理利用水源，保护环境。

控制器接线步骤方法

控制器接线步骤：第一步：①电源线{粗红、粗黑、中粗红}粗红线接电源正极，粗黑线接负极，中粗红接电动车锁匙，简称锁匙线。电机线{粗黄、粗绿、粗蓝}相对应就可以，接上电机线后接控制器两根单独的白线，简称学习线，对接上打开锁匙，电机会自动转动，转动后说明电源和电机线一接好，学习一分钟拔掉学习线。如果不转检查是否电机或电机线问题。{后轮必须悬空不然会损坏控制器}。 ②霍尔线{红、黑、黄、绿、蓝}直接可以对接车上的霍尔线头，以上接好之后找到控制器上面的两根单独的白线，打开锁匙的情况下对接上白线，如果电机处于反转拔掉学习线，再对接上一次，正转后学习一分钟拔掉学习线，学习完成。 ③第二步：找到控制器上面的转把线{红、绿、黑}，务必颜色对应接。接上后发现转把能控制转动就正常。有的车转把线四根，其中一根是低电平刹车，低电平刹车不要管，可以不接。四根线应该有三根线是双色线，统一样式的，这三根就是转把线。例如{车上的红白、蓝白、黑白，灰白}红白接控制器转把上的红线，蓝白接控制器上转把线的绿色，黑白接控制器上面的黑色，转动转把如果正常即可，还有一根灰色接控制器上面低电平刹车黄黑，黄线刹车会正常。 ④第三步：刹车断电 {黄黑}低电平刹车 {紫色}高电

平刹车。如果原车没有刹车断电不接，原车有刹车断电功能，用万能表电阻档位{K档}双线插头量一下，其中一根线跟电源的负极想通，就接上低电平的黑线。另外的一根接黄线上，如刚才所说转把线4根的低电平已经接好。如果是高电平是可以用万能表直流V档位，切记V底下是直线，不是弯曲线。打开锁匙，刹车按着，{必须按着刹把}黑表笔量电源负极，红表笔把没有接的线量一遍，如果量到有35至80V的电压说明此线是高电平刹车线，如果没有那就说明您车上的是低电平刹车，无高电平刹车。 ⑤仪表线{单独蓝色}接上仪表可以显示速度，关于液晶仪表信号接霍尔的黄、蓝、绿线即可，如果不行说明不可以用。防盗器电源为红黑，重要红色为正极，黑色负极。有强大电压电流，不可以用手碰线头，小心谨慎，接防盗器电源，给予防盗器供电。 ⑥防盗器信号线{蓝、棕、橙}橘黄色线和电源同样的电压，{必须橙色接防盗器橙色}，蓝色为防盗器锁电机功能，棕色为信号，接上后可以使用防盗器。 ⑦三档变速{粉红、紫}黑色为负极，说明书的粉红色是高速，紫色是低速不一定正确，但是可以试一试，。 ⑧巡航线{粉红色、黑色}接头可以上8秒巡航{无巡航开关，关掉锁匙再打开8秒自动巡航}，有巡航开关接上，

多种水位控制电路图

多种水位控制电路图电气自动化2010-01-30 22:32:41 阅读92 评论0 字号：大中小一、自动水位控制器本电路能自动控制水泵电动机，当水箱中的水低于下限水位时，电动机自动接通电源而工作；当水灌满水箱时，电动机自动断开电源。该控制电路只用一只四组双输入与非门集成电路(CD4011)，因而控制电路简单，结构紧凑而经济。供电电路采用12V直流电源，功耗非常小。控制器电路如图1所示。指示器电路如图2所示。

电动车控制器接线图详解

电动车控制器接线图详解首先确定电源正负极，和电门锁线：方法是先把万用表打直流档上，再把万用表的负极[黑线]接在电池的负极上[地线] 然后用万用表的正极[红线]一个一个量，有电压的是正极[稍微比电源电压高点]、无电压的是负极，这里说明一下，有电源是三根线，其中那跟是电门锁线，这根线的特点是，打开钥匙和电源电压一样，关上钥匙没电压。其次关上钥匙连接电源线和电门锁线这三根线：控制器电源线粗红色的是正极，粗黑色的是负极。接好后打开钥匙，再量量电源电压和电门锁线的电压是不是正常，然后在分别量转把线的电源电压5V左右[红黑线]，霍尔线的电源电压5V左右[红黑线][别忘了万用表打到直流档上]。第三各个电压正常对接白色学习线：若反转拔开在对接一次，电机正转后拔开学习线。接转把线，一般按颜色接就可能了，若还不可以有可能转把坏掉了，那么拔掉转把线，直接连接控制器转把线的红线和绿线。电机正常转，证明转把有问，换个转把。第四电机正常转后，刹车断电线，霍尔线，仪表线等等。第五控制器的每根线是什么意思可以看产介绍里面图示说明。(下图为高标电动车控制器的线路图)

第六电车上各个线什么意思的确定方法：顺着电机找到电机3根相位线5 根霍尔线，拆下转把找到3根转把线，拆掉刹把可以找到2根刹车线。拆开电瓶可以看到“+”电源正极“-”电源负极。总的来说按大件找，按大件安装，最容易理解最准确。第七若电机还不正常转有可能霍尔坏了，测试霍尔好坏的方法：整车上带电检测，先把各线路及接插件都接好，把万用表拔到直流电压20V档位，先确认控制器有5V电源输出，再用黑表笔接在霍尔的地线，红表笔分别接三根信号线，在量的同时，用手轻轻转动电机，霍尔正常时，万用表会0V--5V的脉冲电压的数据显示，如果测某只霍尔时没有脉冲电压，则这只霍尔就坏了，[这种情况也可以用指针式万用表检测，指针在0V--5V之间摆动，霍尔是好的；如果指针不摆动，霍尔是坏的]用这种方法是最为可靠的方法，前提是带电操作。

水位自动控制电路

**大学信息学院数字电路课程设计报告题目：水位自动控制电路专业、班级：电子信息科学与技术学生姓名：学号：指导教师：

指导教师评语：成绩：教师签名：

一．任务书二．目录目录 1 设计目的 (4) 2 设计目的要求 (4) 3 设计方案选取与论证 (4) 4 仿真过程及结果 (5) 1 设计思路 (6) 2 现有设计方案 (6) 3 总体设计框图 (7) 5 结论故障分析及解决 (14) 6 参考文献 (15) 附录 (16)

三．内容 1. 设计目的通过这次设计熟练对电子设计的动手技能，，提高电子设计的能力，同时也培养学生收集、整理、分析和刷选利用资料及各类信息的能力，也使得学生通过这次的设计对所学的数电和模电知识及各种电路、电路元件的功能更好的理解和运用。 2. 设计任务要求功能：1、当水位低于最低点时，电路能自动加水。 2、当高于最高点时，电路能自动停水。 3、该电路的直流电源自行设计。（可采用W78××系列）要求：1、选择适当的元器件，设计该电路。以实现上述功能。 2、利用Proteus绘制其电路原理图并进行仿真。 3. 设计方案选取与论证 3.1设计方案的选取：（1）继电器式自动上水控制装置继电器式水位控制装置工作原理是通过接入220V继电器控制电路的3个探测电极来检测水位高低，使继电器闭合或开启，控制水泵电动机的开停，达到控制水位的目的，控制电路较简单，但要注意以下几点: 1)在维修水塔中的水位探测电极时，须断开主回路和控制回路电源开来使N线带电，造成维修人员的触电危险。 2)在水塔的低水位探测电极C的引线端，必须进行N线的重复接地。接地电阻要求小于4Ω，使C点水位探测电极保持良好的零电位，以利于继电器的可靠吸合，使自控电路运行稳定。 3)在水泵向水塔供水时，由于水流的冲击，使水塔内的水位波动起伏，容易导致继电器吸合、断开的频繁跳动，影响自控电路的正常稳定运行。

水泵液位控制电路原理图

西安祥天和电子科技有限公司详情咨询官网https://www.360docs.net/doc/0c9987409.html, 主营产品：液位传感器水泵控制箱报警器GKY仪表液位控制系统，液位控制器，无线传输收发器等水泵液位控制电路原理图水泵液位自动控制系统的主要由以下三个部分组成: 液位信号的采集液位信号的传输水泵控制系统 1.液位信号的采集液位信号的采集主要是选择合适的液位传感器。液位传感器的发展从最早的电极式、UQK/GSK传统浮子、到现在的压力式、光电式和GKY液位传感器等，形成了多种液位控制方式。电极式便宜简单，但在水中会吸附杂质，使用寿命短。传统浮子与相对滑动轨道之间只有1mm 左右的细缝，很容易被脏东西卡住，可靠性较低。这些是不能在污水中使用的。光电式也不能用于污水，因为玻璃反射面脏了就会出现误判断。GKY液位传感器可以弥补这些缺陷，在污水和清水中可以使用。所以液位控制的系统设计应该根据具体使用环境慎重选择传感器，如果选择不当，将会导致控制系统故障频发，甚至瘫痪，这是导致现有很多液位自动控制系统使用不到一年就失灵的重要原因。不同液位传感器检测液位的原理是不同的，具体可参见百度文库中“如何选择液位传感器”“什么是液位开关液位开关原理”等文章。 2.液位信号的传输液位信号的传输可以有有线和无线两种方式。有线就是通过普通电缆线或屏蔽线传输，大部分传统液位传感器通过普通的BV线就可以了，传输信号易受干扰的压力式、电容式传感器需要用屏蔽线传输而且距离不能太远。在传输距离远或不方便铺设传输线路的场所，需要使用无线液位传输系统。无线液位传输系统可以有多种方式：第一种是直接采用无线收发设备传输液位信号，如GKY-WX。第二种是借助于通讯网络的短信收发功能将液位信号传达到目的地，如GKY-DXSF。第三种是目前最流行一种传输方式，就是借助中间服务器平台，采用流量卡来传输液位信号，如 GKY-GPRSSF。

交流接触器接线图图文讲解

交流接触器接线图图文讲解电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触电动机可逆运行控制电路的调试 1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。 2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。故障现象预处理；

1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。原因之二按纽互锁的接线有误。 2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。 3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。线路分析如下：

一、正向启动： 1、合上空气开关QF接通三相电源 2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。二、反向启动： 1、合上空气开关QF接通三相电源 2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L 3、L2、L1，即反向运行。三、互锁环节：具有禁止功能在线路中起安全保护作用 1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。 2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。这样当按下SB2时只

水位自动控制器的设计说明

电子科技大学毕业实践报告报告题目：水位自动控制器的设计学习中心（或办学单位）：电子科技大学函授站指导老师：孔繁镍职称：副教授学生：宁彤天学号: C 专业：电子信息工程技术 2012年 04月 01日

电子科技大学

目录第一章摘要 (02) 第二章介绍主要元件CD4011 (03) 一.CD4011芯片功能图 (03) 二.CD4011部保护网络部图 (03) 三.CD4011逻辑图 (04) 四．CD4011引脚图 (05) 第三章设计方案与电路工作原理 (06) 第一节水位自动控制电路原理 (06) 第二节电源电路工作原理 (07) 第三节水泵开关电路 (08) 第四章调试与安装 (09) 第一节安装 (09) 第二节调试 (09) 第五章元器件清单 (10) 第六章总结 (11) 第七章参考文献 (12)

水位自动控制器的设计第一章摘要本水位自动控制器的设计是为了解决在一些农村，普遍使用井水作为日常生活用水，与之相配套的还在屋顶装有水箱，通过水泵将井水抽到高处的水箱中储存起来，平时就用水箱中的水，从而达到如同城市中的自来水一样方便的效果。在使用中经常会将水箱中的水用干后才知道水箱中已没水了，此时才去合上水泵电源向水箱中供水，整个过程都需要人工参与，非常麻烦，有时还会一时疏忽而使水箱中的水满溢，弄得整个屋子都是水。利用本文介绍的这款水箱水位自动控制器，能够实现如下功能：水箱中的水位低于预定的水位时，自动启动水泵抽水；而当水箱中的水位达到预定的高水位时，使水泵停止抽水，始终保持水箱中有一定的水，既不会干，也不会溢，非常的实用而且方便。本电路包括水位检测电路，水位围测量电路，水泵开关电路，指示电路和电源电路5部分。水位测量电路的功能是利用水的导电性检测水位的变化，水位围测量电路的功能是利用比较器的原理实现水位围的确定，应根据水箱来调节低水位探头放置位置和高水位探头放置的位置。水泵开关是用继电器通与断来完成水泵是否工作，指示电路的功能是显示水泵是否在工作。电源电路则为以上电路提供直流电源本水位自动控制器如把水泵换成其它通断器件(如220V电磁阀)也适用于家庭住宅、学校、工厂、宾馆、办公、楼宇的自来水水塔（水池）式控制，以及供水、消防、轻工、印染、化纤、造纸、化工、食品、饮料、酿造、制糖、养殖、工矿、农业、水处理等行业的给排水和其它生产用液体供给排放自动化控制。关键字：水位控制自动电路设计 CD4011 水箱电路

【电气工控自动化】牛人总结的41例超实用接线方法

牛人总结的41例超实用接线方法 1．电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。可参见图1所示连接方法连接。

图1 三相交流电动机Y形和△形接线方法 2．三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。一般3英寸、

3．5英寸、4英寸、4．5英寸的型号按此法接。其他吹风机应按其铭牌上所标的接法连接。图2 三相吹风机六个引出端子接线方法 3．单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。因此在接线时，一定要看清铭牌上注明的接线方法。

图247为IDD5032型单相电容运转电动机接线方法。其功率为60W，电容选用耐压500V、容量为4μF的产品。图3(a)为正转接线，图3(b)为反转接线。图3 IDD5032型单相电容运转电动机接线方法 4．单相电容运转电动机接线

图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。它的转速为每分钟1400转。电容选用耐压400~500V、容量8μF的产品。图4(a)为正转接线，图4(b)为反转接线。 5．单相吹风机接线

图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。 6．Y100LY系列电动机接线目前，Y系列电动机被广泛应用。Y系列电动机具有体积小、外形美观、节电等优点。它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2

DF-96系列全自动水位控制器工作原理

DF-96系列全自动水位控制器工作原理 [日期：2012-01-02] 来源：作者：辽宁徐涛一、整机工作原理该型全自动水位控制器电路原理如下图所示。由图可知，本控制器电路主要由电源电路、水位信号检测电路、输出驱动电路三部分组成，下面分别加以介绍。 1．电源电路 AC220V电压经变压器T降压，其次级输出近13V左右交流电加至由D1~D4构成的整流桥输入端，整流后经电容CI滤波得到约10.5V直流电压。该电压经Rl加到红色发光管LED I上，将LEDI点亮，表示电源正常。该电压除了为IC I 及继电器提供工作电源外还直接送到水位检测电极C．作为水位检测的公共电位。 2．水位信号检测电路该部分是以四二输入与门电路CD4081为核心并配以五根水位检测电极A—E构成的。其作用是根据电极实测水位的变化CD4081相应引脚的电平随之变化，满足与门条件时相应输出端电平改变，以驱动输出电路。其中R2是ICI 的电源输入限流电阻，D5与R3及D6与R8起隔离自锁作用，当相应输出端即ICI(10)脚、(3)脚为高电平时将(8)脚、(1)脚锁死，其状态的翻转取决于(9)脚和(2)脚。C2—C5及R4_R6、R12的作用是滤除干扰信号意外进入控制器引起误动作。 3．输出驱动电路该部分主要由驱动管VTI，继电器Jl、功能选择开关K及输出状态指示绿发光管LED2组成。功能选择开关K处于“开？位时，继电器Jl被强制动作．其相应触点Jl-I闭合，外接负荷（单相电动水泵或控制接触器）开始工作，输出状态指示绿发光管LED2也被点亮；处于“关”位时，触点Jl-I断开，外接负荷被切断；处于“自动”位置时．Jl动作与否受驱动管VTI的控制．当VTI基极电位高于0.7V 以上时则饱和导通，继电器儿得电动作，其触点Jl-I闭合，反之则断开。

电动机实物接线图教学提纲

电动机实物接线图

电动机可逆带限位控制电路实物接线图

三相异步电动机正反转电气控制线路在图3.5中，（a）图为主电路，通过当接触器KM1三对主触点把三相电源和电动机的定子绕组按顺相序L1、L2、L3连接，，而KM2的三对主触点把三相电源和电动机的定子绕组按反相序L3、L2、L1连接，使电动机可以实现正反两个方向上的运行。而图3.5（b）中，按下正转起动按钮SB2，接触器KM1线圈通电且自锁，主触点闭合使电动机正转，按下停止按钮SB1，接触器KM1线圈断电，主触点断开，电动机断电停转。再按下反转起动按钮SB 3，接触器KM2线圈通电且自锁，主触点闭合使电动机反转。但是在（b）图中，若按下正转起动按钮S B2再按下反转起动按钮SB3，或者同时按下SB2和SB3，接触器KM1和KM2线圈都能通电，两个接触器的主触点都会闭合，造成主电路中两相电源短路，因此，对正反转控制线路最基本的要求是：必须保证两个接触器不能同时工作，以防止电源短路，即进行互锁，使同一时间里只允许两个接触器中一个接触器工作。所以在图3.5（c）中，接触器KM1 、KM2线圈的支路中分别串接了对方的一个常闭辅助触点。工作时，按下正转起动按钮SB2，接触器KM1线圈通电，电动机正转，此时串接在KM2线圈支路中的KM1常闭触点断开，切断了反转接触器KM2线圈的通路，此时按下反转起动按钮SB3将无效。除非按下停止按钮SB1，接触器KM1线圈断电，KM1常闭触点复位闭合，再按下反转起动按钮SB3实现电动机的反转，同时，串接在KM1线圈支路中的KM2常闭触点断开，封锁了接触器KM1使它无法通电。这样的控制线路可以保证接触器KM1 、KM2不会同时通电，这种作用称为互锁，这两个接触器的常闭触点称为互锁触点，这种通过接触器常闭触点实现互锁的控制方式称为接触器互锁，又称为电气互锁。判断一台电动机的好坏，一般16KW以下使用万用表就可以，30KW以下可用电桥。是可以用的。50KW以上使用就很不准了，最好的方法是低电压接入测电流，有大功率2KVA以上三相变压器，380V/36V或更低电压变压器接入电机直接用钳形表测电

液位自动控制器电路图

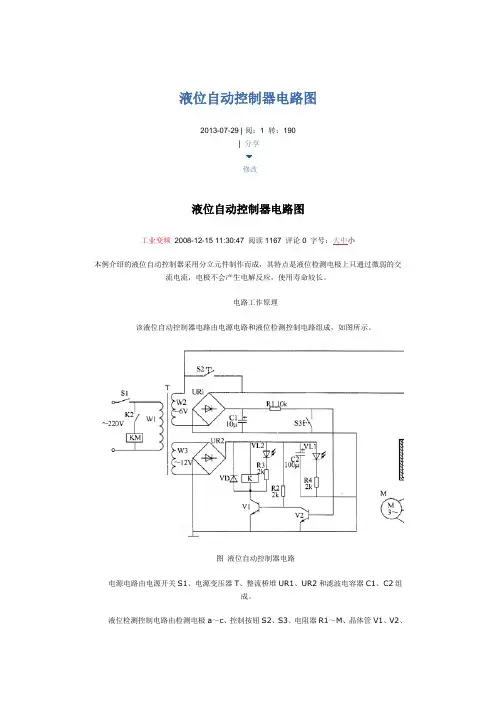

液位自动控制器电路图 2013-07-29 | 阅：1 转：190 | 分享修改液位自动控制器电路图工业变频2008-12-15 11:30:47 阅读1167 评论0 字号：大中小本例介绍的液位自动控制器采用分立元件制作而成，其特点是液位检测电极上只通过微弱的交流电流，电极不会产生电解反应，使用寿命较长。电路工作原理该液位自动控制器电路由电源电路和液位检测控制电路组成，如图所示。图液位自动控制器电路电源电路由电源开关S1、电源变压器T、整流桥堆UR1、UR2和滤波电容器C1、C2组成。液位检测控制电路由检测电极a～c、控制按钮S2、S3、电阻器R1～M、晶体管V1、V2、

发光二极管VL1、VL2、继电器K、交流接触器KM和二极管VD组成。接通电源后，交流220V电压经T降压后，在T的W2绕组和W3绕组上分别产生交流6V电压和交流12V电压。交流12V电压经UR2整流及C2滤波后，为Κ及其驱动电路提供＋12V工作电压，同时将VL1点亮。在储液池内液位低于下限时，电极a～c均悬空，T的二次绕组与整流滤波电路之间的回路处于开路状态，V2处于截止状态，V1饱和导通，K通电吸合，其常闭触头K1断开，常开触头K2接通，KM吸合，加液泵电动机M通电开始工作，同时VL2点亮。当储液池内液位上升至电极c处时，电极a和电极c通过液体的电阻接通，T的V2绕组上的交流6V电压经URI 整流、C1滤波及R1限流后加至V2的基极，使V2导通，V1截止，K和KM释放，加液泵电动机M停转。同时VL2熄灭，K的常闭触头K1又接通。当液位再次下降至电极a、b以下时，K和KM再次通电工作，电路进人下一个工作循环下。 S2为手动停止按钮，S3为手动强制运行按钮。在液位处于上、下限之间时，通过S2和 S3可任意停止或起动加液泵电动机。元器件选择 R1～R4选用1／4W的金属膜电阻器或碳膜电阻器。 C1和C2均选用耐压值为25V的铝电解电容器。 VD选用1N4007型硅整流二极管。 VL1和VL2均选用φ5mm的发光二极管。 V1选用58050或3DG12型硅NPN晶体管；V2选用59014或3DG6型硅NPN晶体管。 UR1和UR2均选用1A、50V的整流桥堆。 K选用JRX-13F型12V直流继电器。 KM选用CDC10型220V交流接触器。 S1选用5A、220V的电源开关；S2和S3均选用动合按钮。 T选用5～SW的电源变压器。电极a～c可使用不锈钢制作。本例介绍的液位自动控制器，电路简单易制，无需调试，可用于各种工矿储液池的液位检测与控制。电路工作原理

水泵自动供水电路.doc

水泵自动供水电路自动抽水控制器(二根线)1 《电子报》曾介绍过多款实用的自动抽水电路，这些电路都需要3根以上的水位探测信号线。由于水塔与水泵的距离较远，为了节省线材和减少架线的难度。本人设计了一款只有两根信号线的自动抽水控制电路。用来控制自家水泵，性能稳定可靠，现介绍给大家。电路原理：如图：图中继电器J是用来控制水泵的电源，电容Ｃ１是为了消除信号线上的干扰。IC ：ＮＥ５５５接成施密特触发电路，利用其回差特性而达到保持的目的。自动抽水：当水位下降低于C点时，C点悬空。IC的②脚低于1／3Ｖｃｃ，其③脚输出高电平，继电器得电吸合，启动水泵抽水，水位逐渐上升。中间保持：当水位上升到Ａ点到Ｂ点之间时，电阻R4被串接入电路，此时P点电位控制在1／2Ｖｃｃ左右，触发器保持原来的状态不变。抽水自停：当水位上升至Ａ点时，由于水电阻较小,P点电位高于2／3Ｖｃｃ，ＩＣ的③脚输出低电平，继电器断电，水泵停止抽水。这样可以达到自动抽水的目的。该电路简单、制作容易，一般不需调试就可以工作。说明: 水位探测线A B C可直接用胶皮铝线做成，插到水池里，BC要求靠得很近但不能直接接触.A是最高水位探测线，C是最低水位探测线用自动供水器电路图2

本例介绍的农用自动供水器，可用于对三相（采用交流380V电压）水泵和单相（采用交流220V电压）水泵的自动控制，实现无人值守自动抽水。电路工作原理该农用自动供水器电路由电源电路、水位检测电路和控制执行电路组成，如图1 所示。图2 水泵自动供水器电路电源电路由电源变压器T、整流二极管VD1～VD4和滤波电容器C组成。水位检测电路由高水位电极A、低水位电极B和主电极C组成。控制执行电路由继电器K、控制晶体管V和交流接触器KM等元件组成。交流220Y电压经T降压、VD1～VD4整流和C滤波后，产生直流12V电压，供给控制执行电路。在水塔内无水或水位低于低水位电极B时，控制管V因基极电位与发射极电位相同而处于截止状态，继电器K不动作，其常开触点K2断开，常闭触点K1接通，交流接触器KM通电吸合，使三相水泵电动机M1通电运转，水泵开始抽水。当水塔内水位到达高水位电极A处时，＋12V电压经电阻器R1、高水位电极A、水的导电电阻和主电极C加至V的基极，使V正偏导通，继电器K通电工作，其常闭触

电动车控制器接线图详解

电动车控制器接线图详解精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-

电动车控制器接线图详解首先确定电源正负极，和电门锁线：方法是先把万用表打直流档上，再把万用表的负极[黑线]接在电池的负极上[地线]然后用万用表的正极[红线]一个一个量，有电压的是正极[稍微比电源电压高点]、无电压的是负极，这里说明一下，有电源是三根线，其中那跟是电门锁线，这根线的特点是，打开钥匙和电源电压一样，关上钥匙没电压。其次关上钥匙连接电源线和电门锁线这三根线：控制器电源线粗红色的是正极，粗黑色的是负极。接好后打开钥匙，再量量电源电压和电门锁线的电压是不是正常，然后在分别量转把线的电源电压5V左右[红黑线]，霍尔线的电源电压5V左右[红黑线][别忘了万用表打到直流档上]。第三各个电压正常对接白色学习线：若反转拔开在对接一次，电机正转后拔开学习线。接转把线，一般按颜色接就可能了，若还不可以有可能转把坏掉了，那么拔掉转把线，直接连接控制器转把线的红线和绿线。电机正常转，证明转把有问，换个转把。第四电机正常转后，刹车断电线，霍尔线，仪表线等等。

第五控制器的每根线是什么意思可以看产介绍里面图示说明。(下图为高标电动车控制器的线路图) ? 第六电车上各个线什么意思的确定方法：顺着电机找到电机3根相位线5根霍尔线，拆下转把找到3根转把线，拆掉刹把可以找到2根刹车线。拆开电瓶可以看到“+”电源正极“-”电源负极。总的来说按大件找，按大件安装，最容易理解最准确。

第七若电机还不正常转有可能霍尔坏了，测试霍尔好坏的方法：整车上带电检测，先把各线路及接插件都接好，把万用表拔到直流电压20V档位，先确认控制器有5V电源输出，再用黑表笔接在霍尔的地线，红表笔分别接三根信号线，在量的同时，用手轻轻转动电机，霍尔正常时，万用表会0V--5V的脉冲电压的数据显示，如果测某只霍尔时没有脉冲电压，则这只霍尔就坏了，[这种情况也可以用指针式万用表检测，指针在0V--5V之间摆动，霍尔是好的；如果指针不摆动，霍尔是坏的]用这种方法是最为可靠的方法，前提是带电操作。第八接仪表线：拆开仪表会发现仪表有2根线，一根接在防盗接口上一根在控制器的仪表线上。第九找转把线：拆下转把会发现转把就3根线，对着颜色就可以找到了，或者用万用表测量。第十接刹车断电线：拆下刹把会发现刹把有2根线[刹把就是一个常开开关]，把这2根线直接接在控制器刹车断电上就可以了。

全自动水位控制器_水泵全自动液位控制器_df-96c_38v_2a

DF-96系列全自动水位控制器工作原理一、整机工作原理该型全自动水位控制器电路原理如下图所示。由图可知，本控制器电路主要由电源电路、水位信号检测电路、输出驱动电路三部分组成，下面分别加以介绍。 1．电源电路AC220V电压经变压器T降压，其次级输出近13V左右交流电加至由D1~D4 构成的整流桥输入端，整流后经电容CI滤波得到约10.5V直流电压。该电压经Rl加到红色发光管LEDI上，将LEDI点亮，表示电源正常。该电压除了为ICI及继电器提供工作电源外还直接送到水位检测电极C．作为水位检测的公共电位。 2．水位信号检测电路该部分是以四二输入与门电路CD4081为核心并配以五根水位检测电极A—E构成的。其作用是根据电极实测水位的变化CD4081相应引脚的电平随之变化，满足与门条件时相应输出端电平改变，以驱动输出电路。其中R2是ICI的电源输入限流电阻，D5与R3及D6与R8起隔离自锁作用，当相应输出端即ICI(10)脚、(3)脚为高电平时将(8)脚、(1)脚锁死，其状态的翻转取决于(9)脚和(2)脚。C2—C5及R4_R6、 R12的作用是滤除干扰信号意外进入控制器引起误动作。 3．输出驱动电路该部分主要由驱动管VTI，继电器Jl、功能选择开关K及输出状态指示绿发光管LED2组成。功能选择开关K处于“开？位时，继电器Jl被强制动作．其相应触点Jl-I闭合，外接负荷（单相电动水泵或控制接触器）开始工作，输出状态指示绿发光管LED2也被点亮；处于“关”位时，触点Jl-I断开，外接负荷被切断；处于“自动”位置时．Jl 动作与否受驱动管VTI的控制．当VTI基极电位高于0.7V以上时则饱和导通，继电器儿得电动作，其触点Jl-I闭合，反之则断开。二．实际应用分析下图是该型全自动水位控制器实际应用的四种接法，分别对应单控上水池、单控下水池、缺水保护和上下水池联合控制。 1.单控上水池此时电D(绿线)、E（黄线）与电极C（黑线）并接置入水池的最低点，与水池底部接触作为水池（水塔）地线（公共电位）；电极A(红线卜一为上水池(水塔)上限液位控制点，水位上升达到A点水位，水与探头接触，水位控制器自动关泵；B隘线卜一为上水池（水塔下限液位控制点，水位下降到B点水位以下，水与探头脱离接触，水位控制器自动开泵，水池充水。

电动车控制器接线图

电动车控制器接线图电动车控制器接线说明 1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁 2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W 3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线 4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为 B 细蓝色线为 C 5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车） 6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入 7．仪表（转速）：细紫色线 8．巡航：细棕色线 9．限速：细灰色线 10．自动识别开关线：细黄色线 PIC16F72智能型无刷电动车控制器使用方法和注意事项 1、在接线前先切断电源，按接线图所示连接各根导线； 2、该控制器应安装在通风、防水、防震部位。 3、控制器限速控制插头应放置容易操作的地方。 4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。 5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后

将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。 6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。

水位控制电路图水位控制器原理

水位控制电路图水位控制器原理 1.本电路能自动控制水泵电动机，当水箱中的水低于下限水位时，电动机自动接通电源而工作；当水灌满水箱时，电动机自动断开电源。该控制电路只用一只四组双输入与非门集成电路(C D4011)，因而控制电路简单，结构紧凑而经济。供电电路采用12V直流电源，功耗非常小。控制器电路如图1所示。指示器电路如图2所示。

图1是控制器电路图，在水箱中有两只检测探头"A"和"B"，其中"A"是下限水位探头，"B"是上限水位探头，12V直流电源接到探头"C"，它是水箱中储存水的最低水位。下限水位探头"A"连接到晶体管T1(B C547)的基极，其集电极连到12V电源，发射极连到继电器R L1，继电器R L l接入与非门N3第○13脚。同样，上限水位探头"B"接到晶体管T2的基极(B C547)，其集电极连到12V电源，发射极经电阻R3接地，并接入与非门N1第①、②脚，与非门N2的输出第④脚和与非门N3的第○12脚相连，N3第①脚输出端接到N2第⑥脚输入端，并经电阻R4与晶体管T3的基极相连，与晶体管T3发射极相连的继电器R L2用来驱动电动机M。当水箱向水位在探头A以下，晶体管T1与T2均不导通，N3输出高电平，晶体管T3导通，使继电器R L2有电流通过而动作，因而电动机工作，开始将水抽入水箱。当水箱的水位在探头A以上、探头B以下时，水箱中的水给晶体管T1提供了基极电压，使T1导通，继电器R L l得电吸合N3第○13脚为高电平，由于晶体管T2并无基极电压，而处于截止状态，N1第①、②脚输入为低电平，第③脚输出则为高电平，而N2第⑥脚输入端仍为高电平，因而N2第④脚输出则为低电平，最终N3第11脚输出为高电平，电动机继续将水抽入水箱。当水箱的水位超过上限水位B时，晶体管T1仍得到基极电压，继电器R L l吸合。N3第○13脚仍为高电平，同时，水箱中的水也给晶体管T2提供基极电压使其导通，N l第①、②脚输入端为高电平，第②脚输出端为低电平，N2第③脚输出端为高电平，N3第○11脚第终输出低电平，使T3截止，电动机停止抽水。若水位下降低于探头B但高于探头A，水箱中的水依然供给晶体管T1的基极电压，继电器R L l继续吸合，使N3第○13脚仍为高电平，但晶体管T2不导通，N1第①、②脚输入端为低电平，其第③脚输出端为高电平，N2第⑥脚为低电平，则N2第④脚输出为高电平，最终N3第○11脚输出端继续保持低电平，电动机仍停止工作。若水位降到探头A以下，晶体管T1与T2均不导通，与非门N3输出高电平，驱动继电器R L2，电动机又开始将水抽入水箱。图2为指示器／监控器电路图，共有五个发光二极管，如果发光二极管全部亮，表示水箱中的水已充满。12V电源送到水箱底部的水中，晶体管(T3～T7)只要得到基极电压，就会导通并点亮相应的发光二极管(L E D5~L E D l)。当水箱中的水到达最低水位C时，晶体管T7导通，L E D l点亮；当水位上升到水箱的1／4时，晶体管T6导通，L E D l与L E D2点亮；当水位升到水箱的一半时，晶体管T5导通，则L E D l、L E D2和L E D3点亮；当水位升到水箱的3／4时，晶体管T4导通，则L E D l～L E D4均点亮；当水箱的水充满，晶体管T3导通，五个发光二极管全亮。因此从发光二极管点亮的状态，就能知道水箱中的水位发光二极管与水箱中的水位对应关系如附表所示。发光二极管应安装在容易监视的位置。改变探头A和B的高度可调节水位，但应注意调整螺丝A、B和C，其它水位探头之间必须绝缘，从而避免短路。 2.本文所示的电路图1是控制高架游泳池的简单便量方案。电路非常简单并且非常容易制造。图1中的SW1（通常闭合）和SW2（通常开路）是密封的PVC管中的微型舌簧开关。管的两端做成防水的,用防水密封胶密封它们。

水箱水位自动控制器.docx最终版

水箱水位自动控制器徐进朋2012012782 第八组水位控制器在现实生活中应用广泛，尤其是在传感器应用普及的今天。涌现出了一大批以各种传感器件为基础的水位控制器。有最初的浮球连杆式，到后来的直读式，压力传感式，微波式，电容式，电极式。由于其具有自动控制，安全节能等优点。越来越广泛的被应用在如抽水马桶，水箱等与人们日常生活息息相关的事物中。本次实验所设计的水箱水位控制器就是水位控制器的一种应用，它能够实现的功能如下：水箱中的水位低于预定的水位时，自动启动水泵抽水；而当水箱中的水位达到预定的高水位时，使水泵停止抽水，始终保持水箱中有一定的水，既不会干，也不会溢，非常的实用而且方便。实验设计分为三部分：控制电路，信号采集电路，显示电路。实验采用的处理芯片为CD4011四与非门。 1.显示部分电路图如下： - 显示电路主要包括两部分，第一，电源电路显示部分。第二，继电器显示部分。分别采用红色和绿色二极管。具体作用及工作状态如下：电源部分：电源连接电容以及二极管D1，其中D1作用是防止断电过程中电容放电烧坏元器件。再通过并联电阻R1，R2其中R1连接WAR起到当高水位探针损坏情况下强制断开控制电路的作用。而D2连接红色二极管D2，当电源电路电路连接无误时亮。

继电器部分：继电器与二极管D4，发光绿色二极管D3并联接在电源与三极管集电极端，当三极管Q2饱和导通时继电器吸合开始工作。D4主要是防止C1，C2放电损坏继电器，发光二极管D3的作用是当WAR探针工作及高水位探针失效情况下强制断电时显示发光。因此显示电路两部分作用均是验证是否电路连接正确的辅助手段。 2.总体电路与工作原理如下： 12V直流电压经D1，一路经R1点亮发光管LED1，作为电源指示，另一路作为系统的工作电源。接通电源后，如果水箱中没有水，则两个水位探头经R7、R 8与正电源相连，即为高电位，U1的4脚输出低电平，经U1C处理后，10脚输出高电平，这个高电平一路经R4加在Q2的基极，使Q2饱和导通，继电器得电吸合，启动水泵抽水；另一路经R5接到U1的2脚，由于高水位探头也为高电平，经与非门处理后，U1的3脚输出为低电平，将U1C与非门锁住。随着水泵不断向水箱供水，水箱中的水位逐渐升高，当低水位探头浸到水后U1的6脚变为低电平，4脚输出高电平，但此时与非门已被锁住，故而不会影响输出，水泵继续抽水；随着水位的进一步升高，当水位碰到高水位探头时，U1的1脚和6脚都变为低电平，这个变化对U1的4脚没影响，而3脚却因1脚变为低电平，输出为高电平，这样U1的8、9脚都是高电平，10脚便输出低电平，继电器失电断开，水泵停止抽水，同时这个低电平又经R5加在2脚上，使3脚保持高电平。直到水位再次低于低水位探头时，又将重前述过程，从而对水箱的水位实现自动
