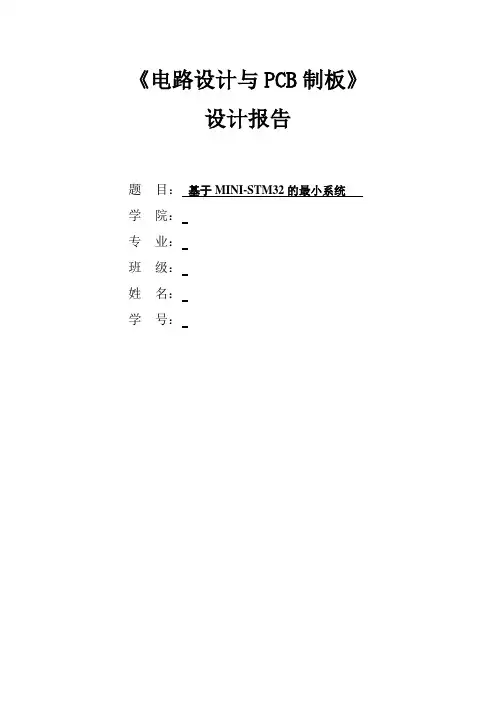

altium-designer基于MINI-STM32的最小系统《电路设计与PCB制板》
设计报告
题目: 基于MINI-STM32的最小系统学院:
专业:
班级:
姓名:
学号:
引言:Altium Designer基于一个软件集成平台，把为电子产品开发提供完整环境所需工具全部整合在一个应用软件中。 Altium Designer 包含所有设计任务所需工具:原理图和PCB设计、基于FPGA的嵌入式系统设计和开发。
目前我们使用到的功能特点主要有以下几点: 1、提供了丰富的原理图组件和PCB封装库并且为设计新
的器件提供了封装，简化了封装设计过程。 2、提供了层次原理图设计方法，支持“自上向下”的设
计思想，使大型电路设计的工作组开发方式称为可能。 3、提供了强大的查错功能，原理图中的ERC(电气规则
检查)工具和PCB 的DRC(设计规则检查)工具能帮助
设计者更快的查出和改正错误。
4、全面兼容Protel系列以前的版本，并提供orcad格式文
件的转换。
一、课程设计目的
1、培养学生掌握、使用实用电子线路、计算机系统设计、制板的能力;
2.提高学生读图、分析线路和正确绘制设计线路、系统的能力;
3.了解原理图设计基础、了解设计环境设置、学
习 Altium Designer 软件的功能及使用方法;
4.掌握绘制原理图的各种工具、利用软件绘制原理图;
5.掌握编辑元器件的方法构造原理图元件库;
6. 熟练掌握手工绘制电路版的方法，并掌握绘制编辑元件封装图的方法，自己构造印制板元件库;
7.了解电路板设计的一般规则、利用软件绘制原理图并自动生成印制板图。
二、设计过程规划
1、根据实物板设计方案;
2、制作原理图组件;
3、绘制原理图;
4、选择或绘制元器件的封装;
5、导入PCB图进行绘制及布线;
6、进入DRC检查;
三、原理图绘制
, 新建工程:
1.在菜单栏选择File ? New ? Project ? PCB Project
2.Projects面板出现。
3.重新命名项目文件。
, 新建原理图纸
1. 单击File ? New? Schematic，或者在Files面板的New单元选
择:Schematic Sheet。
2.通过选择File ? Save As来将新原理图文件重命名(扩展名为STM32最小系统.SchDoc)，和工程保存在同一文件目录下。
3(根据自己实际所需元件绘制原理图，并将所需器件的封装都添加到libraaies里面。
绘制原理图过程中所小器件基本上都可以从软件自带的库中找到,有一些芯片是自己从网上下载得到。对于一些没有的可以通过新建部件库自己绘制。
4.绘制主要模块
5、原理图绘制结束、编译工程。
选择工程--compile PCB project--message一栏中显示无错误和警告，证明原理图绘制正确。
四、选择封装
考虑各种实际因素以及个人喜好选择元件封装。所需的所有封装库前面已经添加到Libraries。
所有的器件及封装名称在封装管理器中，如图所示:
最终的封装可以在器件导入PCB编辑器中看到。
五、将器件导入PCB编辑器
1、选择新建PCB。
2、在原理图界面选择设计将器件导入PCB编辑器中，再导入过程使更改生效若没有错误之后关闭，这时可以在PCB编辑器中看到器件已经导入。下面有将器件刚导入如图所示:
3、排版
器件导入之后依据个人喜好及实际情况选择布局。布局完成之后就是下面的样子了:
4、设计规则及布线
在布线之前要设计规则选择实际实用的线宽，安全距离，还有焊盘等的内外半径设置:
设置好之后就在排好版的基础上选择自动布线:
自动布线完了之后再手动调整一些不合适的线还有没连到一起的
线。
5、补泪滴
6、敷铜
敷铜时要注意除去死铜，还有选择有散热功效的敷铜方式。首先给顶层敷铜，敷铜之后是如图所示:
7、电气规则检查
显示0错误0警告，说明PCB图基本制成了。
PCB编辑器中的基本操作完了。
8、最终PCB图显示
六、3D效果演示
所有步骤完了后通过查看3D演示可以看到类似实物图的板。正面:
侧面:
背面:
七、器件清单
八、设计心得
我的设计选用的是STM32的板子，选用了自己平时学习比较常用的功能模块，至于其他的一些不讲常用的就没有加进去。所以相对而言这次课题设计对我而言是
比较容易理解的，那些模块的封装选择也比较容易`，但是布线确认然是一项艰巨的工程，在此之前，我从未进行过如此复杂的设计，可以算得上是一次不大不小的突破。回顾本次课程设计，难点颇多，主要集中于以下几点:
1、之前从未接触过类似Altium Designer这样的电子电路设计软件，且没有过相关使用电脑进行电路设计的经验。
2、对于元器件的认识和对于PCB板、封装的基本概念不够成熟，致使设计进度推进缓慢。
3、PCB布线对于整体布局能力的要求较高。通过两周的课程设计，以上的问题大都得到了圆满的解决。自己在设计单片机最小系统的过程中也积累了一定的PCB设计绘制经验和能力，这对于解决学习工作中遇到的相关问题都是难能可贵的财富。要是以后有需要的电路板自己可以实战来锻炼自己的制版能力了。总而言之，做设计很辛苦但是很有意思，觉得自己有所付出必将有所收获～
单片机最小系统设计
单片机最小系统设计 时间：2011-05-01 22:47:54 来源：作者： 单片机最小系统设计 该单片机最小系统具有的功能: （1）具有2位LED数码管显示功能。 （2）具有八路发光二极管显示各种流水灯。 （3）可以完成各种奏乐,报警等发声音类实验。 （4）具有复位功能。 功能分析 （1）两位LED数码管显示功能，我们可以利用单片机的P0口接两个数码管来现这个功能；（2）八路发光二极管显示可以利用P1口接八个发光二极管实现这个功能； （3）各种奏乐、报警等发声功能可以采用P2.0这个引脚接一蜂鸣器来实现。 （4）利用单片机的第9脚可以设计成复位系统，我们采用按键复位；利用单片机的18、19脚可以设计成时钟电路，我们利用单片机的内部振荡方式设计的。 设计框图 硬件电路设计 根据本系统的功能，和单片机的工作条件，我们设计出下面的电路图。
元件清单的确定： 数码管：共阴极2只（分立） 电解电容：10UF的一只 30PF的电容2只 220欧的电阻9只 4.7K的电阻一只 1.2K的电阻一只 4.7K的排阻一只， 12MHZ的晶振一只 有源5V蜂名器一只 AT89S51单片机一片 常开按钮开关1只 紧锁座一只（方便芯取下来的，绿色的） 发光二极管（5MM红色）8只 万能板电路版15*17CM S8550三极管一只 4．5V电池盒一只，导线若干。七、硬件电路的焊接 按照原理图把上面的元件焊接好，详细步骤省略。 相关程序编写 针对上面的电路原理图，设计出本单片机最小系统的详细功能：（1）、第一个发光二极管点亮，同时数码管显示“1”。 （2）、第二个发光二极管点亮，同时数码管显示“2”。 （3）、依次类推到第八个发光二极管点亮，同时数码管显示“8”。以上出现的是流水灯的效果 （4）、所有的发光二极管灭了，同时数码管现实“0”。
单片机最小系统的设计及制作
单片机最小系统的设计与制作 江西冶金职业技术学院刘昆山刘星慧 【摘要】本文通过讲解单片机的工作条件，设计并制作单片机最小系统，编写单片机C语言程序，调试单片机产品，掌握单片机产品开发的基本过程。 【关键字】单片机C语言，单片机入门，单片机最小系统 一、单片机最小系统功能介绍 单片机最小系统，或者称为最小应用系统，是指用最少的元件组成的以单片机为核心元件的可以正常工作的具有特定功能的单片机系统，是单片机产品开发的核心电路。
图1单片机最小系统成品图 本制作采用单片机C语言编程，主要能完成单灯闪烁的任务，通过AT89S51单片机控制一个LED的亮与灭，实现闪烁现象。同时应具有上电复位和手动复位，并且使用单片机片内程序存储器存放用户程序。 二、知识点讲解 1、AT89S51单片机简介 AT89S51是美国ATMEL公司生产的低功耗，高性能CMOS 8位单片机，片内含4K 的可系统编程的Flash只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储器技术生产，兼容标准8051指令系统及引脚。它集成的Flash程序存储器既可在线编程（ISP），也可用传统方法进行编程。 单片机的应用可以理解为是单片机芯片通过其引脚控制各种不同的外围电路，实现各种具体功能，所以要学好单片机技术，必须先了解单片机的引脚功能。AT89S51采用了40引脚的双列直插DIP封装形式，实物图如图2所示，引脚配置图如图3图4所示。
图2 AT89S51实物图图3 AT89S51引脚图 图4 AT89S52引脚图 2、引脚功能介绍 IO口灌（流进）电流大，拉（流出）电流小。
P0：漏极开路的双向IO口,使用时，当电流流出需外加上拉电阻 外部地址数据总线，可带八个TTL负载 P1：准双向口(当作输入口用时，须将IO口置1(P1=0XFF;i=P1;))，可带四个TTL负载 P1.0：T2定时计数器2的外部脉冲输入及时钟输出 P1.1：T2EX定时计数器2的捕捉、自动重装的触发输入及减法计数控制 P1.5：MOSI,主动输出从动输入引脚，用于flash(闪存)编程 P1.6：MISO, 主动输入从动输出引脚，用于flash编程 P1.7：SCK, 同步时钟，用于flash编程 ISP编程时用 P2：准双向口，可带四个TTL负载 外部地址总线高八位 P3：准双向口，可带四个TTL负载 P3.0：RXD，串行输入 P3.1：TXD，串行输出 P3.2：INT0，外部中断0输入 P3.3：INT1，外部中断1输入 P3.4：T0，定时计数器0的外部脉冲输入
51单片机最小系统制作 全过程
51单片机最小系统制作 第一章概述 1.1 缘起 1. 给51初学者提供一个简单的DIY的教材。 第二章跑马灯和串口 2.1 第一步：准备 准备一下器件： 1、烙铁（质量好点） 2、焊锡（细） 3、烙铁架（带一个专用海绵） 4、松香块 5、万用表（要有带响的，听听红黑表笔短接时的声音出来快不快） 6、PCB面万用板1块 7、40pin 插座1个 8、11.0592M晶振1个 9、30P瓷片电容2个 10、11个LED 11、电阻排1K 1个到VCC，做跑马灯LED的限流电阻 12、max232或者兼容的芯片 13、16pin的插座上去 14、STC89C51 15、其它杂物 以上的投资加起来，不会超出100元。
价格数量和封装如下： STC的单片机可以串口下载。 解释一下： LED：8个挂在P1口，排电阻是上拉限流的；2个作为串口收发的指示灯；1个LED作为电源指示灯； 独石电容6个：5个是使用在max232上的；一个是使用在单片机上，作为电源去耦的； 10K电阻1个，接在EA上，上拉到5V； 电解电容和电阻构成上电复位电路；（STC单片机不需要）
自己买2个DB9的母头，焊接一根串口电缆； 准备一个3PIN的插座，焊接在PCB的面包板上； 还有电源，Dc5V的电源很多，电源电压差一点问题不大；很多单片机现在电源范围都宽； STC单片机应该可以工作在4V以上，具体查资料。 准备好以上物品，可以准备焊接好了。 来一张全家福： 2.2 第二步：焊接单片机最小系统
2.3 第三步：焊接串口指示灯 2.4 第四步：在P1口上焊接跑马灯
2.5 第五步：焊接Dc5V电源指示灯 2.6 第六步：焊接max232的5个0.1u电容
AltiumDesigner使用教程
A l t i u m D e s i g n e r使 用教程 -CAL-FENGHAI.-(YICAI)-Company One1
设计并生成PCB 根据WEBENCH生成的电源原理图，就可以在AltiumDesigner中画出设计电路的原理图和PCB图。 1.Ultra Librarian的安装和使用 1)在TI官网下载并安装Ultral Librarian并安装，下载地址：。 2)在TI官网找到要使用的芯片，在“符号和封装”项目下点击下载CAD文件（后缀 为.bxl），如下图所示： 3)打开Ultral Librarian软件，首先点击“Load Data”装载刚刚下载.bxl文件，在选择“Se lect Tools”中的“Altium Designer”，最后点击“Export to Selected Tools”。如下图所示：
4)随后会生成一个.txt文档，如下图所示。其中红色方框表示生成的PCB库和原理图所 在位置。 5)打开红色方框中的路径，里面有一个“”，用AltiumDesigner打开，如下图所示。
6)双击图中的1，在点击图中的2，会出现以下界面： 7)选择生成Ultral Librarian生成的文件夹中的“.txt”文件，然后点击“Start Import”那么就生 成了所需芯片的封装和原理图的库，只要在原件库中安装即可使用。如下图所示： 注意：这里生成的PCB库和原理图库首次打开可能会没有，解决的方法是先关闭然后再打开就可以了。
2.设计电路原理图 1)打开AD软件，依次选择：文件->新建（new）->工程（project）->PCB工程，在建立 工程之后一定要保存工程。如下图所示： 2)在新建的PCB项目下创建原理图项目（Schematic）。 3)在库中选择相应的原件，拖入原理图，如下图所示：
基于51单片机的最小系统板设计
┊ ┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊ 摘要 近年来随着计算机在社会领域的渗透, 单片机的应用正在不断地走向深入，同时带动传统控制检测日新月益更新。在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构，以及针对具体应用对象特点的软件结合，以作完善。 单片机最小系统是在以51单片机为基础上扩展，使其能更方便地运用于测试系统中。本设计主要在51单片机上扩展I/O口，扩展定时器定时范围，扩展键盘显示接口并写好底层程序。 关键词最小系统，扩展，STC89C51, I/O接口 Abstract With the infiltration in the social field of the computer in recent years, the application of the one-chip computer is moving towards deepening constantly, drive tradition is it measure crescent benefit to upgrade day to control at the same time. In measuring in real time and automatically controlled one-chip computer application system, the one-chip computer often uses as a key part, only one-chip computer respect knowledge is not enough, should also follow the structure of the concrete hardware , and direct against and use the software of target’s characteristic to combine concretly, in order to do perfectly. The smallest system one chip computer is in expands at the base of MCS-51 one chip computer. Make it used more convient in the test system. this design mainly expands I/O in the take 51 on chip computer, expands the timer fixed time scope, expands the keyboard to demonstrate the connection and writes the
跟我学51单片机(一)：单片机最小系统组成与IO输出控制
跟我学51单片机（一）：单片机最小系统组成与I/O输出控制 1 单片机是一门实践性较强的技术，很多初学者在学习单片机技术开发的时候往往一头雾水，不知何从下手。为此，笔者结合自己使用单片机多年的经验，特意设计了单片机开发所需的Stud y-c 整机和硬件套件，并结合套件精心编写了单片机从入门到精通系列教程。通过讲述单片机原理、电路设计、应用开发软件工具、编写实验实例让读者全面接触单片机技术。教程编排上由浅入深，循序渐进，内容力求完整、实用、趣味并存，使读者在轻松愉快的学习过程中逐步提高单片机软硬件综合设计水平。 一、内容提要 本讲主要向大家介绍51 系列单片机的最小系统的实现并通过编写程序来实现对单片机IO 口的输出控制。以点亮外部连接的LED（发光二极管）为例，简要的介绍单片机的原理、最小系统的组成，并通过简单的C51 程序设计来讲述编译软件Keil的使用并下载Hex 文件烧写单片机。 二、原理简介 在了解原理之前，首先让我们思考一个问题，什么是单片机，单片机有什么用？这是一个有意思的问题，因为任何人都不能给出一个被大家都认可的概念，那到底什么是单片机呢？普遍来说，单片机又称单片微控制器，是在一块芯片中集成了CPU（中央处理器）、RAM （数据存储器）、ROM（程序存储器）、定时器/ 计数器和多种功能的I/O（输入/ 输出）接口等一台计算机所需要的基本功能部件，从而可以完成复杂的运算、逻辑控制、通信等功能。在这里，我们没必要去找到明确的概念来解析什么是单片机，特别在使用C 语言编写程序的时，不用太多的去了解单片机的内部结构以及运行原理等。从应用的角度来说，通过从简单的程序入手，慢慢的熟悉然后逐步深入精通单片机。 在简单了解了什么是单片机之后，然后我们来构建单片机的最小系统，单片机的最小系统就是让单片机能正常工作并发挥其功能时所必须的组成部分，也可理解为是用最少的元件组成的单片机可以工作的系统。对51 系列单片机来说，最小系统一般应该包括：单片机、时钟电路、复位电路、输入/ 输出设备等（见图1）。
单片机最小系统制作方案(适合初学者)
教学】单片机最小系统制作方案(适合初学者） 在写本单片机教程前，先自我介绍一下，我今年刚28岁，从事单片机教学二年。教学经验不足，写的不好，还请谅解，但是，我一定会尽力的。同时也希望大家能把我当朋友，共同进退。 本人喜欢上网，不喜欢运动，所以比较胖。我很喜欢在房间里做自己想做的事，如做网站，并建有自己的网站：〖教师吧〗：https://www.360docs.net/doc/0d1195250.html,保证长期有效。QQ是569 43772，E-MAIL：99xsw@https://www.360docs.net/doc/0d1195250.html, 单片机最小系统制作 一、确定任务 开发单片机最小系统 二、任务分析: 该系统具有的功能: （1）具有2位LED数码管显示功能。 （2）具有八路发光二极管显示各种流水灯。 （3）可以完成各种奏乐,报警等发声音类实验。 （4）具有复位功能。 三、功能分析 （1）两位LED数码管显示功能，我们可以利用单片机的P0口接两个数码管来现这个功能；（2）八路发光二极管显示可以利用P1口接八个发光二极管实现这个功能； （3）各种奏乐、报警等发声功能可以采用P2.0这个引脚接一蜂鸣器来实现。 （4）利用单片机的第9脚可以设计成复位系统，我们采用按键复位；利用单片机的18、19脚可以设计成时钟电路，我们利用单片机的内部振荡方式设计的。 四、设计框图
五、硬件电路设计 根据本系统的功能，和单片机的工作条件，我们设计出下面的电路图。
六、元件清单的确定： 数码管：共阴极2只（分立） 电解电容：10UF的一只 30PF的电容2只 220欧的电阻9只 4.7K的电阻一只 1.2K的电阻一只 4.7K的排阻一只， 12MHZ的晶振一只 有源5V蜂名器一只 AT89S51单片机一片 常开按钮开关1只 紧锁座一只（方便芯取下来的，绿色的） 发光二极管（5MM红色）8只 万能板电路版15*17CM S8550三极管一只 4．5V电池盒一只，导线若干。 七、硬件电路的焊接 按照原理图把上面的元件焊接好，详细步骤省略。 八、相关程序编写 针对上面的电路原理图，设计出本系统的详细功能： （1）、第一个发光二极管点亮，同时数码管显示“1”。 （2）、第二个发光二极管点亮，同时数码管显示“2”。 （3）、依次类推到第八个发光二极管点亮，同时数码管显示“8”。以上出现的是流水灯的效果
单片机最小系统设计
一、内容及要求 内容：设计制作一个51最小系统，用最小系统控制8个发光2极管。 要求:全部点亮，依次点亮，交换点亮；用最小系统控制蜂鸣器；用最小系统控制电机。 二、设计思路 使用AT89C51单片机时无须外扩存储器。因此，本流水灯实际上就是一个带有八个发光二极管的单片机最小应用系统，即为由发光二极管、晶振、复位、电源等电路和必要的软件组成的单个单片机。 八个发光二极管D1－D8分别接在单片机的P2.0－P2.7接口上，当给P2.0口输出“0”时，发光二极管点亮，当输出“1”时，发光二极管熄灭。可以运用输出端口指令MOV P0，A或MOV P0，＃DATA，只要给累加器值或常数值，同理，接在P2.1～P2.7口的其他7个LED的点亮和熄灭的方法同LED1。因此，要实现 图2-1 主程序流程图 流水灯功能，我们只要将发光二极管LED1～LED8依次点亮、熄灭，8只LED灯便会一亮一暗的成流水灯了。在此我们还应注意一点，由于人眼的视觉暂留效应
以及单片机执行每条指令的时间很短，我们在控制二极管亮灭的时候应该延时一段时间，否则我们就看不到闪烁效果。 程序启动时跳转到键盘判断模块程序中，此程序里面包含Key1～Key5的按键情况判断，循环检测直到有按键按下的时候，程序转去相对应按键的彩灯显示的花型模块，与此同时，当按键Key6有闭合时，程序中调用延时程序程序时，给延时参数赋值上另一个值，是延时程序延时时间发生改变，以达到不同快慢节奏闪烁的彩灯。具体程序流程图2-1所示。 三、硬件设计 3.1 直流稳压电源电路 对于一个完整的电子设计来讲，首要问题就是为整个系统提供电源供电模块，电源电路的稳定可靠是系统平稳运行的前提和基础。电子设备除用电池供电外，还采用市电（交流电网）供电。通过变压、整流、滤波和稳压后，得到稳定的直流电。直流稳压电源是电子设备的重要组成部分！本项目直流稳压电源为+5V。如下图所示： 直流稳压电源的制作一般有3种制作形式，分别是分立元件构成的稳压电源、线性集成稳压电源和开关稳压电源。下图稳压电源采用的是三端集成稳压器7805构成的正5V直流电源。 图3-1 三端固定式集成稳压电源电路图 AT89C51单片机的工作电压范围：4.0V—5.5V，所以通常给单片机外接5V 直流电源。由于时间关系，此处用3节1.5V的干电池供电，在此不在赘述此稳压电源电路图原理。 3.2单片机最小系统 要使单片机工作起来，最基本的电路的构成由单片机、时钟电路、复位电路等组成。单片机最小系统如下图3-2所示。
设计并制作一个单片机最小系统
北方民族大学 电气信息工程学院总结 题目： 学生姓名： 专业： 学号：
目录目的 设计原理 硬件设计 主芯片 存储系统 电源系统 其他系统 软件设计 流程图 程序 Proteus仿真图 心得
1．目的 单片机又称单片微控制器，它不是完成某一个逻辑功能的芯片，而是把一个计算机系统集成到一个芯片上。概括的讲，一块芯片就成了一台计算机。 单片机具有体积小、功能强、应用面广等优点，目前正以前所未见的速度取代着传统电子线路构成的经典系统，蚕食着传统数字电路与模拟电路固有的领地。它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。同时，学习使用单片机了解计算机原理与结构的最佳选择。 现在，这种单片机的使用领域已十分广泛。彩电、冰箱、空调、录像机、VCD、遥控器、游戏机、电饭煲等无处不见单片机的影子，单片机早已深深地融入我们每个人的生活之中。 单片机能大大地提高这些产品的智能性，易用性及节能性等主要性能指标，给我们的生活带来舒适和方便的同时，在工农业生产上也极大地提高了生产效率和产品质量。单片机按用途大体上可分为两类，一种是通用型单片机，另一种是专用型单片机。 MCS-51单片机是美国INTEL公司于1980年推出的产品，与MCS- 48单片机相比，它的结构更先进，功能更强，在原来的基础上增加了更多的电路单元和指令，指令数达111条，MCS-51单片机可以算是相当成功的产品，一直到现在，MCS-51系列或其兼容的单片机仍是应用的主流产品，各高校及专业学校的培训教材仍与MSC-51单片机作为代表进行理论基础学习。MCS-51系列单片机主要包括8031、8051和8751等通用产品。 所谓"最小"是指可以启动单片机的必要条件，也就是说没有这个条件，就无法让单片机工作了。主要是三个方面：1、Power，指单片机工作的电源部分，VCC/GND，2、Clock，指单片机工作的时钟，单片机执行各项指令/动作，都是按照时钟这个节拍来完成的，当然是必不可少的。3、Reset，复位信号，单片机执行取指等操作都是从寄存器的某一位置开始执行的，复位信号就是告诉单片机刚开始工作时的地址在哪里，好比是个入口啦！ 除了硬件设施要齐全外，要做出一个实物，还必须要有软件——c语言，c 语言是一种计算机程序设计语言。它既有高级语言的特点，又有汇编语言的特点。它可以作为系统设计语言，编写工作系统应用程序，也可以作为应用程序设计语言，编写不依赖计算机硬件的应用程序。因此，本次制作应用于c语言编写程序。2．设计任务 设计并制作一个单片机最小系统。要求设计正负5V电源给系统供电，系统具有4x4键盘阵列，6个LED显示器。用AT89S51的并行口P1接4x4矩阵键盘，以P1.0—P1.3作输入线，以P1.4—P1.7作输出线；在数码管上显示每个按键的“0—F”序号。所有口线均通过接插件与外界连接。 3．系统设置
51单片机最小系统学习板的设计与制作
课程设计任务书 （指导教师填写） 课程设计名称电路板设计与制作学生姓名专业班级 设计题目51单片机最小系统学习板的设计与制作 一、课程设计的任务和目的 任务: 设计并制作51单片机最小系统电路板，包括电路原理图设计、版图规划与设计、系统单面电路板制作。 要求： 1)电路原理图准确、版图结构清晰、布局合理。 2)使用插针型元件，成品PCB板面布局合理，密度适当； 3)板上资源包括LED灯、数码管、蜂鸣器、按钮、串行通讯及USB接口； 4)电路板面积适中便于携带，长度15cm，宽8.5cm。 目的： 1)掌握并完成基本PCB板的设计与制作工艺； 2)学习并掌握实现单片机应用系统的软硬件设计、调试、实现的技能； 3)了解单片机最小系统的工作原理与系统开发方法，锻炼动手能力，为毕业设计做准备。 二、设计内容、技术条件和要求 1.设计并制作具有实际功能的单片机最小系统： 可选择实现的功能⑴.流水灯⑵.电子时钟⑶.数字温度计⑷.交通灯控制器； 2.根据所选电路功能，画出电路框图和原理总图。 3.根据电路所需元件及周边设备规划和设计电路板版图，描画版图。 4.根据版图生成gerber工艺文件，进行电路板制作，包括刻板，钻孔，覆铜等。 5.撰写设计总结报告。 三、时间进度安排 本课程设计共两周时间。 第一周：功能设计与理论学习 周一上午：布置设计任务；提出课程设计的目的和要求；明确对撰写总结报告、手工绘制原理图和电路板版图的要求；安排答疑、实验室开放时间。讲解印制电路板的制板流程，介绍PCB刻板机等制板设备的软硬件操作方法以及注意事项。 周一下午：讲解电路原理图与PCB版图设计方法。 周二至周五：学生查阅资料，确定设计题目；进行功能设计，在实验室完成电路原理图与PCB 版图的设计和绘制，导出电路总原理图及版图文件。期间安排两次答疑，指导学生设计。周五，交设计草图-原理图和版图供老师审阅。 第二周：电路板制作、撰写设计总结报告 周一至周四：分组在电子系统加工及评测实验室(225)操作刻板工具和设备进行电路板成品的加工和制作，成品需通过老师验收。 周五：撰写设计总结报告。 四、主要参考文献 1. 《单片机原理及应用》. 冯文旭等著. 第一版, 2008年8月. 机械工业出版社. 2. 《乐普科快速PCB制板系统操作使用流程》手册。 3. 单片机系统开发和PCB设计的相关参考教材； 指导教师签字：2018年9 月3 日
基于51单片机最小系统设计
基础强化训练任务书 学生姓名：董勇涛专业班级：电子0902 指导教师：洪建勋工作单位：信息工程学院 题目：基于51单片机最小系统设计 一、训练目的 主要目的就是对学生进行基础课程、基本技能、基本动手能力的强化训练，提高学生的基础理论知识、基本动手能力，提高人才培养的基本素质。 二、训练内容和要求 1、基础课程和基本技能强化训练 (1)设计一个基于51单片机最小系统电路； (2)对所设计电路的基本原理进行分析； 2、文献检索与利用、论文撰写规范强化训练 要求学生掌握基本的文献检索方法，科学查找和利用文献资料，同时要求学生获得正确地撰写论文的基本能力，其中包括基本格式、基本排版技巧和文献参考资料的写法、公式编排、图表规范制作、中英文摘要的写法等训练。 3、基本动手能力和知识应用能力强化训练 (1)学习PROTEL软件； (2)绘制电路的原理图和PCB版图，要求图纸绘制清晰、布线合理、符合绘图规范； 4、查阅至少5篇参考文献，按《武汉理工大学课程设计工作规范》要求撰写基础强化训练报告书，全文用A4纸打印。 三、初始条件 计算机；Microsoft Office Word 软件；PROTEL软件 四、时间安排 1、20011年7 月 11日集中，作基础强化训练具体实施计划与报告格式要求的说明； 学生查阅相关资料，学习电路的工作原理。 2、2011年7 月 12日，电路设计与分析。 3、2011年7 月 13日至2010年7 月 14日，相关电路原理图和PCB版图的绘制。 4、2011年7 月15日上交基础强化训练成果及报告，进行答辩。 指导教师签名：年月日系主任（或责任教师）签名：年月日 目录 摘要.................................................................................................................... 错误!未定义书签。
单片机最小系统的PCB设计报告完整规范样本
《电子线路CAD》 设计报告 学生姓名: vvvvvvvvvv 学生学号: 0109007xxx 专业班级: xxxxxxxxxxxxxxxxxxx 指导教师: xxxxxxxx 二○一一年十二月二十七日 目录 1.课程设计的目的 (2) 2.课程设计报告内容 (2)
3.设计过程中的一些问题 (3) 4.设计结果 (7) 5.设计感想 (8) 6.附录 (9) 1．课程设计目的 ( 1) 经过熟悉Altium Designer软件的界面, 进行单片机最小系统板及扩展的原理图设计、创立原理图元件、电路板的设计规划和网络表的载入、PCB的编辑、创立元件封装、报表生成与电路板输出。 ( 2) 了解Altium Designer软件的功能及其使用说明, 对软件基本操作能够
熟练掌握, 熟悉原理图的设计步骤, 掌握绘制原理图的方法, 并学会网络表及元件清单的生成, 双面印制电路板( PCB) 的布线流程, 创立原理图元件库及其PCB元件库。 ( 3) 培养从事科学实验的技能、技巧, 提高分析和解决问题的能力, 以及创新能力。 2．课程设计报告内容 2.1绘制与编辑原理图库与原理图 ( 1) 新建PCB工程并保存在已建好文件夹中 ( 2) 打开上面的PCB project, 在工程下新建原理图 ( 3) 设置图纸大小, 设置环境, 并添加已有元件库 ( 4) 新建原理图库绘制变压器 ( 5) 放置元件, 注意添加已有的封装, 原理图布线 ( 6) 编译原理图, 检查并修改原理图 ( 7) 材料清单与网络表生成, 为PCB做准备 2.2绘制PCB图 ( 1) 新建PCB并保存在原来的工程文件夹下 ( 2) 新建PCB元件库绘制变压器的封装, 并把该封装添加到原理图的变压器中 ( 3) 初步设置板的大小, 并导入PCB文件 ( 4) 设置规则, 线宽粗细, 间距大小等等 ( 5) 对元件进行手动布局, 尽量节省材料, 去多余板 ( 6) 进行简单的预布线, 然后自动布线, 最后再手动调整, 避免多次绕折2.3规则的设定
单片机最小系统设计
单片机最小系统设计 ?单片机最小系统部分 ●AT89C52的结构特点及引脚特 ●硬件框图 ?键盘部分 ?电源部分 ●固定电源 ●可调电源（5—12V） ?软件编程 ?单片机最小系统部分 ●AT89C52的结构特点及引脚特性： 为40 脚双列直插封装的8 位通用微处理器，采用工业标准的C51内核，在内部功能及管脚排布上与通用的8xc52 相同，其主要用于会聚调整时的功能控制。功能包括对会聚主IC 内部寄存器、数据RAM及外部接口等功能部件的初始化，会聚调整控制，会聚测试图控制，红外遥控信号IR的接收解码及与主板CPU通
信等。 各引脚特性： 1.P0 口 P0 口是一组8 位漏极开路型双向I/O 口，也即地址/数据总线复用口。作为输出口用时，每位能吸收电流的 2.P1 口 P1 是一个带内部上拉电阻的8 位双向I/O 口，P1 的输出缓冲级可驱动（吸收或输出电流）4 个TTL 逻辑 3.P2 口 P2 是一个带有内部上拉电阻的8 位双向I/O 口，P2 的输出缓冲级可驱动（吸收或输出电流）4 个TTL 逻辑 4.P3 口 P3 口是一组带有内部上拉电阻的8 位双向I/O 口。P3 口输出缓冲级可驱动（吸收或输出电流）4 个TTL 逻 5.RST 复位输入。当振荡器工作时，RST引脚出现两个机器周期以上高电平将使单片机复位。 6.ALE/PROG 当访问外部程序存储器或数据存储器时，ALE（地址锁存允许）输出脉冲用于锁存地址的低8 位字节。一般情况下，ALE 仍以时钟振荡频率的1/6 输出固定的脉冲信号，因此它可对外输出时钟或用于定时目的。要注意的是：每当访问外部数据存储器时将跳过一个ALE 脉冲。对Flash 存储器编程期间，该引脚还用于输入编程脉冲（PROG）。如有必要，可通过对特殊功能寄存器（SFR）区中的8EH 单元的D0 位置位，可禁止ALE 操作。该位置位后，只有一条MOVX 和MOVC指令才能将ALE 激活。此外，该引脚会被微弱拉高，单片机执行外部程序时，应设置ALE 禁止位无效。 7.PSEN 程序储存允许（PSEN）输出是外部程序存储器的读选通信号，当AT89C52 由外部程序存储器取指令（或数据）时，每个机器周期两次PSEN 有效，即输出两个脉冲。在此期间，当访问外部数据存储器，将跳过两次PSEN信号。 8.EA/VPP 外部访问允许。欲使CPU 仅访问外部程序存储器（地址为0000H—FFFFH），E A 端必须保持低电平（接地）。需注意的是：如果加密位LB1 被编程，复位时内部会锁存EA端状态。如EA端为高电平（接Vcc端），CPU 则执行内部程序存储器中的指令。Flash 存储器编程时，该引脚加上+12V 的编程允许电源Vpp，当然这必须是该器件是使用12V 编程电压Vpp。
单片机最小系统设计制作训练
第3章单片机最小系统设计制作训练 3.1单片机最小系统设计制作 3.1.1 单片机最小系统电路板硬件设计 单片机的主要功能是负责整个系统的控制，不承担复杂的数据处理任务，因此在设计单片机最小系统时通常选用AT89C5l、AT89C52、AT89S51、AT89S52（S系列芯片支持ISP功能）等型号的8位单片机作为MCU。 一个典型的单片机最小系统一般由时钟电路、复位电路、片外RAM、片外ROM、按键、数码管、液晶显示器、外部扩展接口等部分组成，图3.1 、图3.2分别给出了单片机最小系统的结构框图、原理图。 图3.1 单片机最小系统的结构框图
图3.2原理图 单片机最小系统时钟、复位、译码电路简介 1、时钟源电路 单片机部具有一个高增益反相放大器，用于构成振荡器。通常在引脚XTALl和XTAL2跨接石英晶体和两个补偿电容构成自激振荡器，结构如图2 中Y1、C16、C17。可以根据情况选择6MHz、12MHz或24MHz 等频率的石英晶体，补偿电容通常选择30pF左右的瓷片电容。
2、复位电路 单片机小系统采用上电自动复位和手动按键复位两种方式实现系统的复位操作。上电复位要求接通电源后，自动实现复位操作。手动复位要求在电源接通的条件下，在单片机运行期间，用按钮开关操作使单片机复位。其结构如图2 中R24、R26、C18和K17。上电自动复位通过电容C18充电来实现。手动按键复位是通过按键将电阻R26与VCC接通来实现。 3、地址译码电路 最小系统上的全部硬件除EEPROM以外均是采用总线方式进行扩展的，每一个硬件均占用特定的物理地址。为了减少芯片的使用数量和降低PCB板布线的复杂度，本系统使用小规模可编程逻辑器件GAL 代替74系列芯片实现译码电路。具体硬件见图2 中U24。 3.2 键盘显示电路设计 3.2.1键盘接口电路及程序设计 单片机键盘通常使用机械触点式按键开关，其主要功能是把机械上的通断转换成为电气上的逻辑关系。也就是说，它能提供标准的TTL逻辑电平，以便与通用数字系统的逻辑电平相容。小系统上设置了一个2行乘8列的阵列式键盘，系统硬件电路如图4所示。电路结构采用总线扩展方式进行设计，同时使用P13和P14进行行选择，按键信号通过一片74LS245挂接到数据总线上，片选信号为KEY_CS，为其分配的物理地址为0xA100。 图3.3 键盘接口电路 由于系统的键盘接口采用的是总线方式，因此读取按键数值变得相当方便，下面是使用C编写的读取键盘程序： #define KEY XBYTE [0xA100] //键盘地址 sbit first_row = P1^4; //键盘第一行控制 sbit second_row = P1^3; //键盘第二行控制 uchar M_key； //键盘数值暂存单元 first_row = 0； //读取第一行键盘数值 second_row = 1； M_key = KEY; first_row = 1； //读取第二行键盘数值 second_row = 0； M_key = KEY; 系统采用定时扫描的方式（扫描间隔为4ms，部定时器定时中断间隔为2ms，每两次定时中断进行一次键盘扫描）进行键盘识别，设计程序时通常要进行以下四个方面的处理： （1）每隔4ms读取一次键盘的数值，判断有无按键按下。具体方法是令first_row = 0，second_row
AT89S51(52)单片机最小系统设计
51单片机最小系统设计制作训练 单片机最小系统电路板硬件设计 单片机最小系统电路板可选用AT89C51、AT89C52等DIP-40封装的单片机作为MCU。系统包括时钟电路，复位电路，扩展了片外数据存储器和地址锁存器。系统还设置了8个并行键盘S1～S4，S6～S9，6个共阳极LED数码管LED1～LED6。系统无需扩展程序存储器，用户可根据系统程序大小选择片内带不同容量闪存的单片机，例如PHILIPS半导体公司推出的P89C66X Flash单片机，其片内Flash ROM容量最大可达64KB。系统还提供基于8279的通用键盘显示电路、液晶显示模块、A/D及D/A转换等众多外围器件和设备接口。单片机最小系统原理框图如图4.1.1所示。最小系统电路原理图如图4.1.2所示。LED数码管和并行键盘电路原理图如图4.1.3所示。 图4.1.1单片机最小系统原理框图
图4.1.2 单片机最小系统电原理图
图4.1.3 LED数码管和并行键盘电路原理图 单片机时钟信电路原理图如图4.1.4所示。在引脚XTAL1和XTAL2跨接晶振Y1和微调电容C5,C6就构成了内部振荡方式，由于单片机内部有一个高增益反相放大器，当外接晶振后，就构成了自激振荡器并产生振荡时钟脉冲。其中Y1是可插拔更换的，默认值是12MHz。 图4.1.4 时钟源
系统板采用上电自动复位和按键手动复位方式。上电复位要求接通电源后，自动实现复位操作。手动复位要求在电源接通的条件下，在单片机运行期间，用按钮开关操作使单片机复位。其电路原理图如图4.1.5所示。上电自动复位通过外部复位电容C4充电来实现。按键手动复位是通过复位端经电阻和Vcc接通而实现的。二极管用来防止反相放电。 图4.1.5 复位电路原理图 系统板扩展了一片32K的数据存储器62256，如图4.1.6所示。数据线D0～D7直接与单片机的数据地址复用口P0相连，地址的低8位A0～A7则由U15锁存器74LS373获得，地址的高7位则直接与单片机的P2.0～P2.6相连。片选信号则由地址线A15（P2.7引脚）获得，低电平有效。这样数据存储器占用了系统从0X0000H～0X7FFFH的XDATA空间。 图4.1.6数据存储器的扩展 系统板设置了8个并行键盘S1～S4,S6～S9，6个共阳极LED数码管LED1～LED6。其电路原理图如图4.1.2所示。可以看出为了节省单片机的I/O口，在此采用了两片74LS373锁存器U15和U16扩展了8个I/O口。U15用来锁存P0口送出的地址信号，它的片选信号OC
51单片机最小系统板
51单片机最小系统1.设计框图 2.硬件电路设计
3.元件清单 共阴极数码管2只（分立） 10UF电解电容2只（限压16V）30PF瓷片电容2只 220欧的电阻9只 4.7K的电阻1只 1.2K的电阻1只 4.7K的排阻1只 12MHZ的晶振1只 S8550三极管1只 单排针2排 自锁小按键1只 蜂名器1只（长音） STC89C51单片机1片 常开按钮开关1只（轻触开关）40引脚紧锁座或40引脚芯片插槽1只（前者方便单片机取下来的，但价格较贵；后者便宜，不便于拔插） 发光二极管（5MM红色）10只 电路板1张（单孔锡板，带九针串口座的焊盘） USB转串口线1根（笔记本电脑必买、台式电脑选买） USB头一个（如下一页实物图所示）双头USB线1根（两头都能插入USB 头里面） 细导线2米（单芯、铁线） 2CM铜柱8根（一头凸起，一头凹下）
104瓷片电容5片 MAX232芯片1片 串口头1个（母头、9孔式） 串口线1根（一端9孔、一端9针）****蓝色器件为台式电脑用**** 注意：有的元器件（如电阻、瓷片电容等）非常便宜，一般按10个为单位买，否则别人不卖。必备工具：万用表、电烙铁、焊锡丝、松香、吸锡器、斜口钳、镊子 相关软件：Protel 99 SE、Keil 3、单片机烧录软件 4.下载电路 STC89C52 1、电源：这当然是必不可少的了。单片机使用的是5V电源，其中正极接40引脚，负极（地）接20引脚。 2、振荡电路：单片机是一种时序电路，必须提供脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。只要买来晶振，电容，连上就可以了。 3、复位（RST,第9引脚）：至于复位是何含义及为何需要复位，在单片机功能中介绍。 4、EA（31引脚）：EA引脚接到正电源端。至此，一个单片机就接好，通上电，单片机就开始工作了。 5、P1口发光管电路：P1.0-P1.7（第1－8引脚）连接到8个470欧电阻驱动8个发光管。 6、单片机引脚控制连接：两排单排插连接单片机40个引脚，方便以后扩展或测试各引脚。 7、在线编程下载接口：用一个5X2（长为5的双排插）连接电源VCC、GND、P1.5（第6脚）、P1.6（第7脚）、P1.7（第8脚）和RST（第9脚），然后通过在线编程下载模块连接到电脑的并口，运行Keil编程软件可以实现在线编程和仿真，边改程序边调试电路（观看发光管的表演，当然导演就是大家自己！）
AltiumDesigner教程
快捷键： 快速复制放置元件：按住Shift键并拖动要放置的元件 Q：尺寸单位转换 J+C：查找元件 V+F：显示全屏元件 V+Z:显示上次比例 Ctrl+A：全选 Ctrl+C：复制 Ctrl+V：粘贴 Shift+s:单层显示 Shift+空格：改变走线模式 L：层面设置 G/shift+G/ctrl+shift+G:栅格设置 封装集成库的建立 新建集成库工程File→New→Project→Integrated Library 在集成库工程下新建原理图封装和PCB封装可在File →New→Library中新建，也可鼠标右键点击集成库名添加库文件 绘制需要的原理图封装和PCB封装原理图封装不需要太多尺寸要求，可通过编辑→Jump设置原点在器件中心或任意位置，PCB封装则需要根据实物尺寸绘制，可通过Edit（编辑）→Set Reference（设置参考点）将原点设置在元件中心、Pin1或任意位置（一般将原点设置在PCB封装中心或管脚1上，否则导入PCB图后布局拖动元件时光标可能会跑到离元件很远的地方）。点击Tool →New comment(新元件)可开始下一个元件的绘制。在界面右下方单击Sch →Sch Library/PCB→PCB Library可调出相对的库面板，原理图封装更改元件名字可通过Tools →Rename Comment修改，也可双击元件名称，在弹出的属性框Symbol Reference一栏中修改。PCB封装通过双击封装名字修改。注：单击右下方System→supplier Search(供应商查找)，输入元件名称，显示的元件信息可拖动到原理图封装界面的空白处，从而显示在元件属性框内。 确定原理图封装和PCB封装的链接关系在原理图封装界面右下方点击Show Model展开箭头。点击Add Footprint→Browse，在PCB封装库里选择对应的PCB封装（可选择多个），点击OK、OK，就可形成链接关系。 编译点击左下方Project切换到Project，File→Save All，填写各文件名称和要保存的位置，右键点击集成库名称，点击“Compile Intergrated Library ×××” PC B工程的建立 新建PCB工程File→New→Project→PCB Project，右键单击，保存工程。 2.1原理图的绘制 ①新建原理图文件File→New→Schematics（原理图），或右键单击工程名为工程添加新文件，选择原理图。右击文件名保存 ②设置图纸参数Design→Document Options(文档选项)，切换到Sheet Options选项卡进行设置，还可直接双击纸张外空白处进入Sheet Options选项卡进行设置 ③调入元件单击界面右侧Library…（库…）可在里面查找放置元件。 注：Edit→Align（对齐）可使选中的元件对齐 注释元件编号：Tools→Annotate Schematics(注释)在弹窗中设置好注释顺序及开始注释的序
单片机最小系统设计
单片机最小系统设计
单片机最小系统设计 ?单片机最小系统部分 ●AT89C52的结构特点及引脚特 ●硬件框图 ?键盘部分 ?电源部分 ●固定电源 ●可调电源（5—12V） ?软件编程 ?单片机最小系统部分 ●AT89C52的结构特点及引脚特性： 为40 脚双列直插封装的8 位通用微处理器，采用工业标准的C51内核，在内部功能及管脚排布上与通用的8xc52 相同，其主要用于会聚调整时的功能控制。功能包括对会聚主IC 内部寄存器、数据RAM及外部接口等功能部件的初始化，会聚调整控制，会聚测试图控制，红外遥控信号IR的接收解码及与主板CPU通信等。 各引脚特性：
1.P0 口 P0 口是一组8 位漏极开路型双向I/O 口，也即地址/数据总线复用口。作为输出口用时，每位能吸收电流的 2.P1 口 P1 是一个带内部上拉电阻的8 位双向I/ O 口，P1 的输出缓冲级可驱动（吸收或输出电流）4 个TTL 逻辑 3.P2 口 P2 是一个带有内部上拉电阻的8 位双向I/O 口，P2 的输出缓冲级可驱动（吸收或输出电流）4 个TTL 逻辑 4.P3 口 P3 口是一组带有内部上拉电阻的8 位双向I/O 口。P3 口输出缓冲级可驱动（吸收或输出电流）4 个TTL 逻 5.RST 复位输入。当振荡器工作时，RST引脚出现两个机器周期以上高电平将使单片机复位。 6.ALE/PROG
当访问外部程序存储器或数据存储器时，ALE（地址锁存允许）输出脉冲用于锁存地址的低8 位字节。一般情况下，ALE 仍以时钟振荡频率的1/6 输出固定的脉冲信号，因此它可对外输出时钟或用于定时目的。要注意的是：每当访问外部数据存储器时将跳过一个A LE 脉冲。对Flash 存储器编程期间，该引脚还用于输入编程脉冲（PROG）。如有必要，可通过对特殊功能寄存器（SFR）区中的8EH 单元的D0 位置位，可禁止ALE 操作。该位置位后，只有一条MOVX 和MOVC指令才能将ALE 激活。此外，该引脚会被微弱拉高，单片机执行外部程序时，应设置ALE 禁止位无效。 7.PSEN 程序储存允许（PSEN）输出是外部程序存储器的读选通信号，当AT89C52 由外部程序存储器取指令（或数据）时，每个机器周期两次PSEN 有效，即输出两个脉冲。在此期间，当访问外部数据存储器，将跳过两次PS EN信号。 8.EA/VPP
