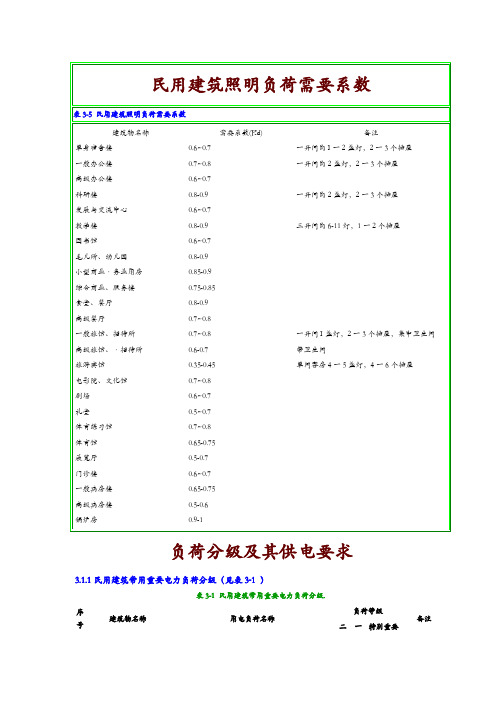

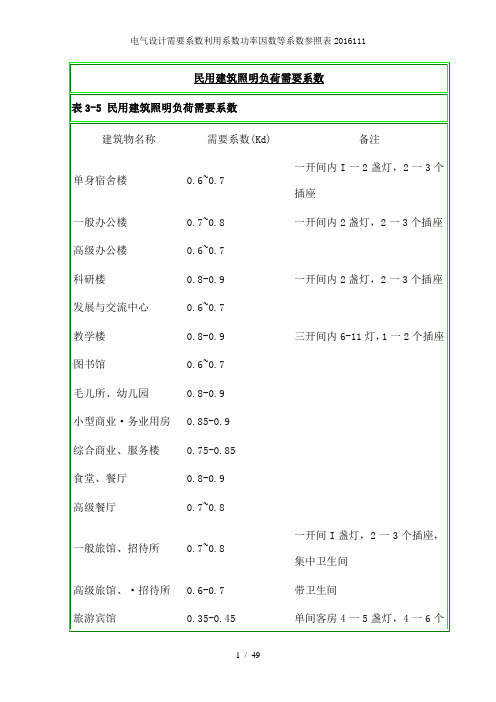

民用建筑照明负荷需要系数

表3-5 民用建筑照明负荷需要系数

建筑物名称需要系数(Kd) 备注

单身宿舍楼0.6~0.7 一开间内I一2盏灯,2一3个插座

一般办公楼0.7~0.8一开间内2盏灯,2一3个插座

高级办公楼0.6~0.7

科研楼0.8-0.9一开间内2盏灯,2一3个插座

发展与交流中心0.6~0.7

教学楼0.8-0.9三开间内6-11灯,1一2个插座

图书馆0.6~0.7

毛儿所、幼儿园0.8-0.9

小型商业·务业用房0.85-0.9

综合商业、服务楼0.75-0.85

食堂、餐厅0.8-0.9

高级餐厅0.7~0.8

一般旅馆、招待所0.7~0.8 一开间I盏灯,2一3个插座,集中卫生间高级旅馆、·招待所0.6-0.7带卫生间

旅游宾馆0.35-0.45单间客房4一5盏灯,4一6个插座

电影院、文化馆0.7~0.8

剧场0.6~0.7

礼堂0.5~0.7

体育练习馆0.7~0.8

体育馆0.65-0.75

展览厅0.5-0.7

门诊楼0.6~0.7

一般病房楼0.65-0.75

高级病房楼0.5-0.6

锅炉房0.9-1

平均利用系数Kav 平均利用系数Kav

2.平均利用系数Kav

Kav = ∑Pav/∑Pe 式中:∑Pav——各用电设备组平均负荷的有功功率之和(kW) ;

∑Pe ——各用电设备组的设备功率之和(kW) 。

3.用电设备有效台数neq

neq = (∑Pe)2/ ∑P21e 式中:P1e单个用电设备的设备功率(kW)。

4.计算负荷

P=Km∑Pav

Q= Km∑Qav

S= √P2+Q2

式中:Km——最大系数,Km= f (Kav, neq) 见图3-1。

其它符号意义同前。

图3-1 最大系数Km

功率因数如何计算

许多用电设备均是根据电磁感应原理工作的,如配电变压器、电动机等,它们都是依靠建立交变磁场才能进行能量的转换和传递。为建立交变磁场和感应磁通而需要的电功率称为无功功率,因此,所谓的"无功"并不是"无用"的电功率,只不过它的功率并不转化为机械能、热能而已;因此在供用电系统中除了需要有功电源外,还需要无功电源,两者缺一不可。 在功率三角形中,有功功率P与视在功率S的比值,称为功率因数cosφ,其计算公式为: cosφ=P/S=P/[(P2+Q2)^(1/2)] P为有功功率,Q为无功功率。 在电力网的运行中,功率因数反映了电源输出的视在功率被有效利用的程度,我们希望的是功率因数越大越好。这样电路中的无功功率可以降到最小,视在功率将大部分用来供给有功功率,从而提高电能输送的功率。 1 影响功率因数的主要因素 (1)大量的电感性设备,如异步电动机、感应电炉、交流电焊机等设备是无功功率的主要消耗者。据有关的统计,在工矿企业所消耗的全部无功功率中,异步电动机的无功消耗占了60%~70%;而在异步电动机空载时所消耗的无功又占到电动机总无功消耗的60%~70%。所以要改善异步电动机的功率因数就要防止电动机的空载运行并尽可能提高负载率。 (2)变压器消耗的无功功率一般约为其额定容量的10%~15%,它的空载无功功率约为满载时的1/3。因而,为了改善电力系统和企业的功率因数,变压器不应空载运行或长期处于低负载运行状态。 (3)供电电压超出规定范围也会对功率因数造成很大的影响。 当供电电压高于额定值的10%时,由于磁路饱和的影响,无功功率将增长得很快,据有关资料统计,当供电电压为额定值的110%时,一般无功将增加35%左右。当供电电压低于额定值时,无功功率也相应减少而使它们的功率因数有所提高。但供电电压降低会影响电气设备的正常工作。所以,应当采取措施使电力系统的供电电压尽可能保持稳定。 无功补偿通常采用的方法主要有3种:低压个别补偿、低压集中补偿、高压集中补偿。下面简单介绍这3种补偿方式的适用范围及使用该种补偿方式的优缺点。 (1)低压个别补偿: 低压个别补偿就是根据个别用电设备对无功的需要量将单台或多台低压电容器组分散地与用电设备并接,它与用电设备共用一套断路器。通过控制、保护装置与电机同时投切。随机补偿适用于补偿个别大容量且连续运行(如大中型异步电动机)的无功消耗,以补励磁无功为主。低压个别补偿的优点是:用电设备运行时,无功补偿投入,用电设备停运时,补偿设备也退出,因此不会造成无功倒送。具有投资少、占位小、安装容易、配置方便灵活、维护简单、事故率低等优点。 (2)低压集中补偿: 低压集中补偿是指将低压电容器通过低压开关接在配电变压器低压母线侧,以无功补偿投切装置作为控制保护装置,根据低压母线上的无功负荷而直接控制电容器的投切。电容器的投切是整组进行,做不到平滑的调节。低压补偿的优点:接

功率因数补偿的原理方法及意义

功率因数补偿 功率因数补偿概述 功率因数补偿的理论分析 功率因数补偿方法 功率因数补偿的意义 编辑本段功率因数补偿概述 在交流电路中,电压与电流之间的相位差(Φ)的余弦叫做功率因数,用符号cosΦ表示,在数值上,功率因数是有功功率和视在功率的比值,即cosΦ=P/S。 电网中的电力负荷如电动机、变压器、日光灯及电弧炉等,大多属于电感性负荷,这些电感性的设备在运行过程中不仅需要向电力系统吸收有功功率,还同时吸收无功功率。因此在电网中安装并联电容器无功补偿设备后,将可以提供补偿感性负荷所消耗的无功功率,减少了电网电源侧向感性负荷提供及由线路输送的无功功率。减少了无功功率在电网中的流动,可以降低输配电线路中变压器及母线因输送无功功率造成的电能损耗,这种措施称作功率因数补偿。 由于功率因数提高的根本原因在于无功功率的减少,因此功率因数补偿通常称之为无功补偿。 在大系统中,无功补偿还用于调整电网的电压,提高电网的稳定性。 在小系统中,通过恰当的无功补偿方法还可以调整三相不平衡电流。按照wangs定理:在相与相之间跨接的电感或者电容可以在相间转移有功电流。因此,对于三相电流不平衡的系统,只要恰当地在各相与相之间以及各相与零线之间接入不同容量的电容器,不但可以将各相的功率因数均补偿至1,而且可以使各相的有功电流达到平衡状态。 编辑本段功率因数补偿的理论分析 功率因数的大小与电路的负荷性质有关,如白炽灯泡、电阻炉等电阻负荷的功率因数为1,一般具有电感或电容性负载的电路功率因数都小于1。功率因数是电力系统的一个重要的技术数据。功率因数是衡量电气设备效

率高低的一个系数。功率因数低,说明电路用于交变磁场转换的无功功率大,从而降低了设备的利用率,增加了线路供电损失。所以,供电部门对用电单位的功率因数有一定的标准要求。 (1)最基本分析:拿设备作举例。例如:设备功率为100个单位,也就是说,有100个单位的功率输送到设备中。然而,因大部分电器系统存在固有的无功损耗,只能使用70个单位的功率。很不幸,虽然仅仅使用70个单位,却要付100个单位的费用。在这个例子中,功率因数是0.7(如果大部分设备的功率因数小于0.9时,将被罚款),这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等),又叫感性负载。功率因数是马达效能的计量标准。 (2)基本分析:每种电机系统均消耗两大功率,分别是真正的有用功(叫千瓦)及电抗性的无用功。功率因数是有用功与总功率间的比率。功率因数越高,有用功与总功率间的比率便越高,系统运行则更有效率。 (3)高级分析:在感性负载电路中,电流波形峰值在电压波形峰值之后发生。两种波形峰值的分隔可用功率因数表示。功率因数越低,两个波形峰值则分隔越大。保尔金能使两个峰值重新接近在一起,从而提高系统运行效率。 编辑本段功率因数补偿方法 无功补偿的主要目的就是提升补偿系统的功率因数。因为供电局发出来的电是以KVA或者MVA来计算的,但是收费却是以KW,也就是实际所做的有用功来收费,两者之间有一个无效功率的差值,一般而言就是以KVAR 为单位的无功功率。大部分的无效功都是电感性,也就是一般所谓的电动机、变压器、日光灯……,几乎所有的无效功都是电感性,电容性的非常少见。也就是因为这个电感性的存在,造成了系统里的一个KVAR值,三者之间是一个三角函数的关系 KVA的平方=KW的平方+KVAR的平方 简单来讲,在上面的公式中,如果今天的KVAR的值为零的话,KVA 就会与KW相等,那么供电局发出来的1KVA的电就等于用户1KW的消耗,此时成本效益最高,所以功率因数是供电局非常在意的一个系数。用户如果没有达到理想的功率因数,相对地就是在消耗供电局的资源,所以这也是为什么功率因数是一个法规的限制。目前就国内而言功率因数规定是必须介于电感性的0.9~1之间,低于0.9,或高于1.0都需要接受处罚。这就是为什么我们必须要把功率因数控制在一个非常精密的范围,过多过少都不行。 供电局为了提高他们的成本效益要求用户提高功率因数,那提高功率因数对我们用户端有什么好处呢?

功率因数过补偿

功率因数过补偿 由于大部分用电负荷都是感性的,未补偿前功率因数为滞后,如果为补偿无功电流而投入的电容器过多,则会使功率因数变为超前,这就是过补偿。在过补偿的情况下,系统中出现容性的无功电流,使视在电流增大,因此使系统的损耗加大,多投入了电容器反而使系统损耗加大当然不是好事。另外,由于投入电容器会使电压升高(这里电压升高主要是因为供电线路的电感及变压器的漏感造成,与同步发电机的关系不大),在过补偿的情况下电压进一步升高,在夜间负荷较低电网电压较高的情况下影响更大。因此人们总是不希望发生过补偿。 但是事物都有两面性,过补偿不一定总是坏事。 通常的补偿装置都是安装在变压器的低压侧,在低压侧进行检测并进行控制将负荷的无功电流补偿掉,却无法补偿变压器自身的无功电流。一般人总认为变压器自身的无功只能在高压侧进行补偿,其实不然,通过在低压侧适量过补偿的办法,同样可以补偿变压器自身的无功电流。因为变压器属于理想元件,所谓理想元件就是能量传送没有方向的元件,同一台变压器,如果将高压侧接电源低压侧接负荷就是一台降压变压器,如果将低压侧接电源高压侧接负荷就是一台升压变压器。根据这个原理,对变压器进行无功补偿在低压侧进行与在高压侧进行没有区别。 对于为降低用户力率电费(功率因数调整电费)而安装的无功补偿装置,如果不采取适量过补偿的方法,就有可能出问题。 设某一单位,变压器为S7-500KV A,高压计量,用电设备主要是金属切削机床,一班生产,无夜班,每周5天生产,不生产时无负荷,月均用电量为2万度。未安装补偿装置之前月平均功率因数为0.5,按功率因数0.9为标准值需加收45%的力率电费。按功率因数0.85为标准值需加收35%的力率电费。 假定安装补偿装置后,在生产期间可以将低压侧功率因数补偿到0.95,停产期间由于无负荷没有电容器投入。那么根据cos(x)=0.95 我们可以算出x=18.2°, sin(x)=0.31 无功与有功的比值为0.31/0.95=0.33 由负荷形成的无功电量为20000×0.33=6600 度。 由于该单位是高压计量,因此变压器自身的无功电流也会使无功表走数。该单位的变压器为500KV A,按空载电流2%计算则变压器的无功功率为500×2% =10Kvar,每月形成的无功电量为10×24×30 = 7200 度,每月的总无功电量为6600+7200=13800度,无功与有功的比值为13800/20000=0.69即tg(x)=0.69 ,x=34.6°,cos(x)=0.82,还是要交利率电费。 从以上的分析我们可以看出,对于这样的用户,不补偿变压器自身的无功电流是不可能消除力率电费的。 解决的方案有三种: 方案1,在变压器的高压侧固定接一台10Kvar的高压电容器,这种方案为保证安全性较难操作。 方案2,在变压器的低压侧固定接一台10Kvar的低压电容器,这就是一种低压侧过补偿方法,并且这台电容器可以装在补偿装置柜内,比方案1的操作简单。但是要注意,这台电容器的电源线必须单独引出接在补偿装

怎样提高功率因数

关于提高功率因数的研究 1、什么叫功率因数? 有功功率和视在功率的比叫功率因数。 2、提高功率因数的意义。 提高功率因数非常重要:①可减少有功损失;②减少电力线路的电压损失,改善电压质量;③可提高设备利用率;④可减少输送同容量有功的电流,因而可使线路及变电设备的容量降低。 3、提高功率因数的方法? 提高功率因数的方法有:①提高自然功率因数,包括合理选择电器设备.避免变压器轻载运行,合理安排工艺流程,改善机电设备的运行状况;②通过人工补偿提高功率因数、最常用的是并联电容器补偿。并不是经补偿后的功率因数越高越好,因为补偿装置消耗有功发出无功,随着补偿容量的增加,其有功损耗也增加,初投资增大。就经济运行角度而言,补偿后的功率因数过高或过低均会使总功率损耗增加;若补偿功率因数恰当,能使总有功损耗最小,此时的补偿容量及功率因数称为按经济运行原则确定的补偿容量及功率因数。 并联移相电容提高功率因数 由于我公司实际生产工艺中没有使用同步电机,所以我们采用并联移相电容器的方式进行功率因数补偿。 (一)、补偿方式的选择: 根据移相电容器在工厂供电系统中的装设位置,①、有高压集中补偿、②、低压成组补偿和③、低压分散补偿三种方式。 高压集中补偿是将高压移相电容器集中装设在变配电所的10KV母线上,这种补偿方式只能补偿10KV 母线前(电源方向)所有线路上的无功功率。 低压分散补偿,又称个别补偿,是将移相电容器分散地装设在各个车间或用电设备的附近。这种补偿方式能够补偿安装部位前的所有高低压线路和变电所主变压器的无功功率,因此它的补偿范围最大,效果也较好。但是这种补偿方式总的设备投资较大,且电容器在用电设备停止工作时,它也一并被切除,所以利用率不高。现有我厂没有采用。 低压成组补偿是将移相电容器装设在车间变电所的低压母线上,这种补偿方式能补偿车间变电所低压母线前的车间变电所主变压器和厂内高压配电线及前面电力系统的无功功率,其补偿范围较大。由于这种补偿能使变压器的视在功率减小从而使变压器容量选得小一些,比较经济,而且它安装在变电所低压配电室内,运行维护方便。同时由于我厂存在谐波源,车间变压器的存在,也起到了隔离和衰减谐波的作用。有利于低压移相电容器的安全稳定运行。 4、影响我厂功率因数的主要原因及对策: 一、异步电动机对功率因数的影响 我厂绝大部分动力负荷都是异步电动机, 异步电动机转子与定子间的气隙是决定异步电动机需要较多无功的主要因素,而异步电动机所耗用的无功功率是由其空载时的无功功率和一定负载下无功功率增加值两部分所组成。所以要改善异步电动机的功率因数就要防止电动

无功补偿常用计算方法

按照不同的补偿对象,无功补偿容量有不同的计算方法。 (1)按照功率因数的提高计算 对需要补偿的负载,补偿前后的电压、负载从电网取用的电流矢量关系图如图3.7所示: I 2r I 1 补偿前功率因数1cos ?,补偿后功率因数2cos ?,补偿前后的平均有功功率为 P ,则需要补偿的无功功率容量 )t a n (t a n 21? ?-=P Q 补偿 (3.1) 由于负载功率因数的增加,会使电网给负载供电的线路上的损耗下降, 线损的下降率 %100)cos (3)cos (3)cos ( 3%21 122 2211?-= ?R I R I R I P a a a ???线损 %100)c o s c o s (1221??? ? ???-=?? (3.2) 式中R 为负载侧等值系统阻抗的电阻值。 (2)按母线运行电压的提高计算 ①高压侧无功补偿 无功补偿装置直接在高压侧母线补偿,系统等值示意图如图3.8所示: 图3.7 电流矢量图

P+jQ 补偿 图中, S U、U分别是系统电压和负载侧电压;jX R+是系统等值阻抗(不 含主变压器高低压绕组阻抗);jQ P+是负载功率, 补偿 jQ是高压侧无功补偿容 量; 1 U、 2 U分别是补偿装置投入前后的母线电压。 无功补偿装置投入前后,系统电压、母线电压的量值存在如下关系: 无功补偿装置投入前 1 1U QX PR U U S + + ≈ 无功补偿装置投入后 2 2 ) ( U X Q Q PR U U S 补偿 - + + ≈ 所以 2 1 2U X Q U U补偿 ≈ -(3.3) 所以母线高压侧无功补偿容量 ) ( 1 2 2U U X U Q- = 补偿 (3.4) ②主变压器低压侧无功补偿 无功补偿装置在主变压器的低压侧进行无功补偿,系统等值示意图如图3.9所示: P+jQ 补偿 图3.8 系统等值示意图

配电室的电容补偿及功率因数

配电室的电容补偿及功率因数 功率因数是电力系统的一个重要的技术数据,是衡量电气设备效率高低的一个系数,我们都知道功率因数过低,说明电路用于交变磁场转换的无功功率大,从而降低了设备的利用率,增加了线路供电损失。一般电容补偿柜容量按变压器容量的百分之三十计算。 A,为什么要用电容来补偿? 因为电容器有贮能的功能,无功功率是不消耗能量的功率,只是在交流电的半个周期内暂时将电能以磁场(感性无功)或电场(容性无功)的形式储存起来,然后再另外半个周期内将所储存的能量返还给电网。 电容吸收无功功率的时候,正是电机放出无功功率的时候,反之,电机吸收无功功率时,又正好是电容放出无功功率的时候。这样,电机和电容就相互交换无功功率,电机等等负载就不需要从电源上吸收或释放无功功率了,这就相当于电容代替电源向电机提供无功功率,也就是补偿无功功率。 电容补偿提高负载功率因数,降低无功功率,提高有用功的利用率;降低网损,增加电网传输容量,提高稳定极限。 B,电容补偿的定义 电容补偿就是功率因数补偿或者是无功补偿。电力系统的用电设备在使用时会产生无功功率,而且通常是电感性的,它会使电源的容量使用效率降低,而通过在系统中适当地增加电容的方式就可以得以改善。电力电容补偿也称功率因数补偿。 C,配电室电容柜的基本组成 它是指合断路器和刀熔开关,无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号,控制交流接触器闭合和断开,从而控制电容器投入和退出。

一般来说,电容补偿柜由柜壳、母线、隔离开、容断器、接触器、热继电器、电容器、避雷器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。 D,电容补偿对于电路的基本作用 D-1,电容在交流电路里可将电压维持在较高的平均值!(近峰值).(高充低放),可改善增加电路电压的稳定性! D-2,对大电流负载的突发启动给予电流补偿!电力补偿电容组可提供巨大的瞬间电流!可减少对电网的冲击! D-3,电路里大量的感性负载会使电网的相位产生偏差,(感性元件会使交流电流相位滞后,电压相位超前90度!).而电容在电路里的特性与电感正好相反,起补偿作用。

功率因数补偿计算公式

功率因数补偿计算公式-CAL-FENGHAI.-(YICAI)-Company One1

功率因数补偿计算公式 功率因数:电网中的电力负荷如电动机、变压器等,属于既有电阻又有电感的电感性负载。电感性负载的电压和电流的相量间存在着一个相位差,通常用相位角φ的余弦COSφ来表示。COSφ称为功率因数,又叫力率。功率因数是反映电力用户用电设备合理使用状况、电能利用程度和用电管理水平的一项重要指标。 三相功率因数的计算公式为: 式中COSφ——功率因数; P——有功功率,KW; Q——无功功率,KVAR; S——视在功率,KVA; U——用电设备的额定电压,V; I——用电设备的运行电流,A。 功率因数分为自然功率因数、瞬时功率因数和加权平均功率因数。 (1)自然功率因数:是指用电设备没有安装无功补偿设备时的功率因数,或者说用电设备本身所具有的功率因数。自然功率因数的高低主要取决于用电设备的负荷性质,电阻性负荷(白炽灯、电阻炉)的功率因数较高,等于1,而电感性负荷(电动机、电焊机)的功率因数比较低,都小于1。 (2)瞬时功率因数:是指在某一瞬间由功率因数表读出的功率因数。瞬时功率因数是随着用电设备的类型、负荷的大小和电压的高低而时刻在变化。 (3)加权平均功率因数:是指在一定时间段内功率因数的平均值,其计算公式=10。 力率电费:全国供用电规则规定,在电网高峰负荷时,用户的功率因数应达到的标准为:高压用电的工业用户和高压用电装有带负荷调整电压装置的电力用户,功率因数为以上,其它100KVA及以上的电力用户和大中型电力排灌站,功率因数为以上;农业用电功率因数为以上。凡功率因数达不到上述规定的用户,供电部门会在其用户使用电费的基础上按一定比例对其加收一部分电费,这部分加收的电费称为力率电费。 提高功率因数的方法有两种,一种是改善自然功率因数,另一种是安装人工补偿装置。 无功补偿原理:把具有容性功率负荷的装置与感性功率负荷并接在同一电路,当容性负荷释放能量时,感性负荷吸收能量,而感性负荷释放能量时,容性负荷吸收能量,能量在两种负荷之间交换。这样,感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿,这就是无功补偿的原理。 有功功率:有功功率是保持用电设备正常运行所需的电功率,也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。单位:瓦(W)或千瓦(KW) 无功功率:无功功率比较抽象,它是用于电路内电场与磁场的交换,并用来在电气设备中建立和维持磁场的电功率。它不对外作功,而是转变为其他形式的能量。凡是有电磁线圈的电气设备,要建立磁场,就要消耗无功功率。无功功率决不是无用功率,它的用处很大。电动机需要建立和维持旋转磁场,使转子转动,从而带动机械运动,电动机的转子磁场就是×从电源取得无功功率建立的。变压器也同样需要无功功率,才能使变压器的一次线圈产生磁场,在

功率因数计算公式及提高功率因数的方法

功率因数计算公式功率因数统计计算公式 视在功率S 有功功率P 无功功率Q 功率因数cos@(符号打不出来用@代替一下) 视在功率S=(有功功率P的平方+无功功率Q 的平方)再开平方而功率因数cos@=有功功率P/视在功率S 功率因数统计计算公式 可分为提高自然功率因数和采用人工补尝两种方法: 提高自然因数的方法: 1). 恰当选择电动机容量,减少电动机无功消耗,防止“大马拉小车”。 2). 对平均负荷小于其额定容量40%左右的轻载电动机,可将线圈改为三角形接法(或自动转换)。 3). 避免电机或设备空载运行。 4). 合理配置变压器,恰当地选择其容量。 5). 调整生产班次,均衡用电负荷,提高用电负荷率。

6). 改善配电线路布局,避免曲折迂回等。 人工补偿法: 实际中可使用电路电容器或调相机,一般多采用电力电容器补尝无功,即:在感性负载上并联电容器。一下为理论解释: 在感性负载上并联电容器的方法可用电容器的无功功率来补偿感性负载的无功功率,从而减少甚至消除感性负载于电源之间原有的能量交换。 在交流电路中,纯电阻电路,负载中的电流与电压同相位,纯电感负载中的电流滞后于电压90o,而纯电容的电流则超前于电压90o,电容中的电流与电感中的电流相差180o,能相互抵消。 电力系统中的负载大部分是感性的,因此总电流将滞后电压一个角度,如图1所示,将并联电容器与负载并联,则电容器的电流将抵消一部分电感电流,从而使总电流减小,功率因数将提高。 并联电容器的补偿方法又可分为: 1.个别补偿。即在用电设备附近按其本身无功功率的需要量装设电容器组,与用电设备同时投入运行和断开,也就是再实际中将电容器直接接在用电设备附近。 适合用于低压网络,优点是补尝效果好,缺点是电容器利用率低。 2.分组补偿。即将电容器组分组安装在车间配电室或变电所各分路出线上,它可与工厂部分负荷的变动同时投入或切除,也就是再实际中将电容器分别安装在各车间配电盘的母线上。 优点是电容器利用率较高且补尝效果也较理想(比较折中)。 3.集中补偿。即把电容器组集中安装在变电所的一次或二次侧的母线上。在实际中会将电容器接在变电所的高压或低压母线上,电容器组的容

功率因数电费计算方法

功率因数电费计算方法 计量是高压侧计量。如果是低压侧计量,计算要复杂的多。 功率因数=有功用电量/√(有功用电量的平方+无功用电量的平方)0.92=42919/√(42919*42919+18000*18000) 然后根据力率(也就是功率因数)的大小,查供电力率调整办法就可以知道力率电费的多少了。如果达到0.92应该有奖励了,因为一般的用电单位都是力率达到0.90不奖不罚,而你的力率0.92已经超出了0.90,应该有电费奖励了。 在电费单据上显示的是负的力率电费。 力率电费调整办法全国供用电规则规定,凡是功率因数达不到上述规定的用户,供电部门对其加收一部分电费——力率调整电费;如果功率因数超过上述规定的用户,供电部门会对其减收一部分电费——奖励电费。具体按照《功率因数调整电费办法》执行。 高压计量的用户:力率电费=(电度电费+基本电费)×罚款比例 奖励电费=(电度电费+基本电费)×奖励比例 低压计量的用户:力率电费=电度电费×罚款比例 奖励电费=电度电费×奖励比例 电度电费是指动动力电费,不包括照明电费,照明不参与力率考核。高压计量的用户当变压器的容量超过315KVA时收基本电费。基本电费是按变压器容量来收取的。由此可见,《力率电费调整办法》是用电管理部门督促电力用户做好无功补偿的促进手段,做好无功补

偿工作对供、用电双方都有巨大的经济效益。以0.90为标准值的功率因数调整电费表

实例:总有功电量:42919 总无功电量:18000 力率:92 力调系数:-0.8 有功变损:0 无功电损:0 线损电量:0 计算力率电费,把计算过程写清楚```计算方法。 首先计算电费:42919*0.735(我们着的商业用电单价)=31545.5元 算力调电费,你的力调系数是负值说明要奖励: 用总有功42919*0.7022(我们这的无税电价)=30137.7元(这个是参加力调电费) 然后用参加力调电费*-0.8%=奖励给你的力调电费 30137.7*-0.8%=-241.1元 总电费(31545.5)+力调电费(-241.1)=实际电费

功率因数调整电价

关于颁发《功率因数调整电费办法》的通知 发表日期:2008年12月16日【编辑录入:base】 水利电力部、国家物价局文件--(83)水电财字第215号 各电业管理局,各省、市、自治区物价局(委)、电力局: 家现行电价制度中的《力率调整电费办法》,自五十年代制订并实施以来,对促进用户装设无功补偿设备,节约电能,起了一定作用。但是,二十多年来,电网和用户的情况均发生了很大变化,该办法已不能适应节能、改善电压质量和提高社会经济效益的需要。在长期、反复调查研究的基础上,我们根据国家经委最近批准颁发的《全国供用电规划》的有关规定,对现行《力率调整电费办法》作了修改,经多次讨论、征求意见后,拟订了新的《功率因数调整电费办法》,现予颁发执行。 虑到用户和电业部门执行新的《功率因数调整电费办法》,尚需一定时间进行准备,各电业管理局可根据本地区的不同情况,按下述要求组织实施: 一、现已实现《力率调整电费办法》的用户,凡原执行0.90功率因数标准值者和原执行0.85功率因数标准值而一九八三年十二月的实际功率因数 已达0.90及以上者,自一九八四年一月一日起按新规定执行;其余用户可延至一九八四年七月一日起执行,其中实际功率因数0.85至0.90者,在此期间可不减收电费,0.85以下者应增收电费。 二、现未实行《力率调整电费办法》的用户,可由各电业管理局按新的《功率因数调整电费办法》的有关规定,区别不同情况,拟订措施,分步实施。但执行新规定的时间,不应晚于一九八六年底。 三、实行两部制电价的范围不变。 四、各地执行中遇到的问题,请随时报水利电力部。 附件:《功率因数调整电费办法》及附表一、二、三。 中华人民共和国水利电力部 国家物价局 一九八三年十二月二日 base】功率因数调整电费办法

补偿的计算方法

两种无功功率补偿的计算方法 王前虹韩志树赵建玉 摘要:介绍了最大负荷补偿计算法和平均负荷补偿计算法两种无功功率补偿的计算方法,对两种补偿计算方法进行了理论分析,并通过实例进行对比分析。关键词:功率因数;无功功率;补偿;容量 各工业企业用电系统功率因数的高低,直接影响整个电网的供电质量和发电系统的电能利用率。过低的功率因数,不仅使电力系统内的供电设备容量得不到充分利用,增加电力电网中输电线路上的电能损耗,还会使线路的电压损失增大,有时使得负荷端的电压低于允许值,严重影响异步电动机及其它用电设备的正常运行,甚至损坏。电力系统功率因数的高低,已经成为电力系统一项重要经济指标。因此,要求在电力系统的各级都要根据分级就地平衡的原则,采取措施补偿无功功率,提高功率因数。根据对电网分布的分析,为了降低无功功率提高功率因数,一般从两方面采取措施:一是提高自然功率因数;二是采用供应无功功率的设备来补偿用电设备所需的无功功率,以提高其功率因数。称为提高功率因数补偿法,这种方法通常有3种:(1)采用同步电机补偿;(2)采用同步调相机;(3)采用移相电容器补偿。由于移相电容器是一种投资省、见效快、维护方便的无功电源,工矿企业常常选用移相电容器来提高功率因数。因此,如何进行补偿计算,正确选择补偿力度是电力工业中的一个重要课题。 1 无功功率补偿计算方法 在进行新厂矿的电气设计时,首先要对用电网络进行负荷计算,然后根据负荷计算情况,进行无功功率补偿,选择相应的补偿方法,选择补偿器。 1.1 最大负荷补偿计算法 所谓最大负荷补偿计算法就是利用需要系数法,计算最大负荷时的有功功率、无功功率和视在功率、补偿前最大功率因数和补偿后最大功率因数,选定补偿设备。如图1所示。 图1 具体计算公式如下: 补偿前最大负荷功率因数

(83)水电财字第215号-关于颁发《功率因数调整电费办法》的通知

水利电力部、国家物价局文件 关于颁发《功率因数调整电费办法》的通知 (83)水电财字第215号 各电业管理局,各省、市、自治区物价局(委),电力局:国家现行电价制度中的《力率调整电费办法》,自五十年代制订并实施以来,对促进用户装设无功补偿没备,节约电能,起了一定作用。但是,二十多年来,电网和用户的情况均发生了很大变化,该办法已不能适应节能、改善电压质量和提高社会经济效益的需要。在长期、反复调查研究的基础上我们根据国家经委最近批准颁发的《全国供用电规则》的有关规定,对现行《力率调整电费办法》作了修改,经多次讨论、征求意见后,拟订了新的《功率因数调整电费办法》现予颁发执行。 考虑到用户和电业部门执行新的《功率因数调整电费办法》,尚需一定时间进行准备,各电业管理局可根据本地区的不同情况,按下述要求组织实施: 一、现已实行《力率调整电费办法》的用户,凡原执行0.90功率因数标准值者和原执行0.85功率因数标准值而一九八三年十二月的实际功率因数已达0.90及其以上者,自一九八四年一月一日起按新规定执行,其余用户可延至一九八四年七月一日起执行,其中实际功率困数0.85至0.90者,在此期间可不减收电费,0.85以下者应增收电费。 二、现未实行《力率调整电费办法》的用户,可由各电业管理局按新的《功率困数调整电费办法》的有关规定,区别不同情况,拟订措施,分步实施,但执行新规定的时间,不应晚于一九八六年底。

三、实行两部制电价的范围不变。 四、各地执行中遇到的问题,请随时报水利电力部。 附件:《功率因数调整电费办法》及附表一、二、三: 水利电力部国家物价局 一九八三年十二月二月 附件: 功率因数调整电费办法 一、鉴于电力生产的特点,用户用电功率因数的高低,对发、功、用电设备的充分利用,节约电能和改善电压质量有着重要影响,为了提高用户的功率困数并保持其均衡,以提高供用电双方和社会的经济效益,特制定本办法。 二、功率因数的标准值及其适用范围: 1.功率因数标准0.90,适用于160千伏安以上的高压供电的工业用户(包括社队工业用户)、装有带负荷调整电压装置的高压供电电力用户和3200千伏安及以上的高压供电电力排灌站; 2.功率因数标准0.85,适用于100千伏安(千瓦)及以上的其他工业用户(包括社队工业用户)、100千伏安(千瓦)及以上的非工业用户和100千伏安(千瓦)及以上的电力排灌站; 3.功率因数标准0.80,适用于100千伏安(千瓦)及以上的农业用户和趸售用户,但在工业用户未划由电业直接管理的趸售用户,功率因数标准应为0.85。

功率因数低的影响及补偿方式

前言 在现代用电企业中,有数量众多、容量大小不等的感性设备连接于电力系统中,以致电网传输功率除有功功率外,还需提供大量的无功功率。 系统中各种无功功率输出应能满足系统负荷和网络损耗在额定电压下对无功功率的需求,否则会产生一系列的影响,对系统和用户设备的安全运行及使用寿命造成很大危害。 功率因数是无功功率与视在功率的比值,当无功功率不足时,直接导致功率因数偏低。 1功率因数偏低所带来的不良影响 如果企业自然平均功率因数在~之间,企业消耗电网的无功功率约占消耗有功功率的60%~90%,当功率因数从~提高到时,有功损耗将降低20%~45%,则无功消耗只占有功消耗的30%左右。 功率因数的偏低不仅是系统中的无功功率消耗过大,还会产生其他的危害:1.网络的损耗大 补偿前后线路传送的视在功率不变,较低的功率因数增加了变压器及有关电气设备网络内部的电能损耗,直接增加用电费用的支出。 2.网络输送容量低 在变压器容量一定的情况下,如果功率因数低,则系统传送的有功功率也低,从而无法使设备的效率得到充分的利用,直接为企业创造经济效益。 3.用户侧电压偏移 当功率因数偏低时,设备的电压变化大,无功损耗也大,设备老化加速,容易造成设备使用寿命缩短,影响设备运行,使安全问题增加和设备的原有设计寿命大打折扣。由于设备维护及因设备故障而造成停产会给企业造成严重的经济损。

4.加收力率电费(罚款) 我国供用电规则规定,工业用户和装有带负荷调整电压装置的电力用户,功率因数应达到以上;凡是功率因数达不到上述规定的用户,电业部门对其加收一部分电费——力率电费(罚款)。具体按照《功率因数调整电费办法》执行。 2 提高功率因数意义 在实际工作中,提高功率因数意味着: 1) 提高用电质量,减少电力线路的电压损失,改善设备运行条件,可保证设备在正常条件下工作,这就有利于安全生产。 2) 可节约电能,降低生产成本,减少企业的电费开支。例如:当cos?=时的损耗是cos?=1时的4倍。 3) 由于减少了电网无功功率的输入,降低系统的能耗,从而能提高企业用电设备的利用率,进一步充分发挥企业的设备潜力,给用电企业带来效益。 4) 可减少线路的功率损失及输送同容量有功的电流,提高电网输电效率。 5) 因发电机的发电容量的限定,故提高cos?也就使发电机能多出有功功率,即减少有功损失,又使线路及变电设备的容量降低。 因此在实际用电过程中,提高负载的功率因数是最有效地提高电力资源利用率的方式。 3 常见的补偿方式 通过人工补偿提高功率因数,一般多采用电力电容器补尝无功,即:在感性负载上并联电容器。在感性负载上并联电容器的方法可用电容器的无功功率来补偿感性负载的无功功率,从而减少甚至消除感性负载于电源之间原有的能量交换。(并不是经补偿后的功率因数越高越好,因为补偿装置消耗有功发出无功,随着补偿容量的增加,其有功损耗也增加,初投资增大。)按分类方式不同,常见的补偿方式有以下几种:

功率因数补偿的意义

功率因数补偿的意义 功率因数是交流电路的重要技术数据之一,有十分重要的意义 。功率因数的高低,对于电气设备的利用率和分析、研究电能消耗等问题都有十分重要的意义。 所谓功率因数,是指任意二端网络(与外界有二个接点的电路)两端电压U与其中电流I 之间的相位差的余弦。在二端网络中消耗的功率是指平均功率,也称为有功功率,它等于电压×电流×电压电流间相位差的余弦。 由此可以看出,电路中消耗的功率P,不仅取决于电压V与电流I的大小,还与功率因数有关。而功率因数的大小,取决于电路中负载的性质。对于电阻性负载,其电压与电流的位相差为0,因此,电路的功率因数最大();而纯电感电路,电压与电流的位相差为π/2,并且是电压超前电流;在纯电容电路中,电压与电流的位相差则为-(π/2),即电流超前电压。在后两种电路中,功率因数都为0。对于一般性负载的电路,功率因数就介于0与1之间。 一般来说,在二端网络中,提高用电器的功率因数有两方面的意义,一是可以减小输电线路上的功率损失;二是可以充分发挥电力设备(如发电机、变压器等)的潜力。因为用电器总是在一定电压U和一定有功功率P的条件下工作,由公式P=UIcosΦ 可知,功率因数过低,就要用较大的电流来保障用电器正常工作,与此同时输电线路上输电电流增大,从而导致线路上焦耳热损耗增大。另外,在输电线路的电阻上及电源的内组上的电压降,都与用电器中的电流成正比,增大电流必然增大在输电线路和电源内部的电压损失。因此,提高用电器的功率因数,可以减小输电电流,进而减小了输电线路上的功率损失。 提高功率因数,可以充分发挥电力设备的潜力,这也不难理解。因为任何电力设备,工作时总是在一定的额定电压和额定电流限度内。工作电压超过额定值,会威胁设备的绝缘性能;工作电流超过额定值,会使设备内部温度升得过高,从而降低了设备的使用寿命。对于电力设备,电压与电流额定值的乘积,称为这台设备的额定视在功率S额即 S额=U额I额 也称它为设备的容量,对于发电机来说,这个容量就是发电机可能输出的最大功率,它标志着发电机的发电潜力,至于发电机实际输出多大功率,就跟用电器的功率因数有关,用电器消耗的功率为 功率因数高,表示有功功率占额定视在功率的比例大,发电机输出的电能被充分地利用了。例如,发电机的容量若为15000千伏安,当电力系统的功率因数由0.6提高到0.8时,就可以使发电机实际发电能力提高3000千瓦,这不正是发挥了发电机的潜力吗?设备的利用也更合理。从这个角度来讲,功率因数可以表示为有功功率与机在功率的比值,即

补偿的容量的计算方法如下

补偿的容量的计算方法如下:首先需要计算有功。P=560*0.33=185KW ,无功为Q=185*tg(arccos0.33)=528Kvr,补偿后有功不变,设补偿后的功率因数为:0.92, 补偿后无功Q=P*tg(arccos0.92)=78Kvar 二者相减即为需要补偿的量:528-78=450Kvar,以上是安装变压器的最大负荷计算的,如果你的视在功率没有那么大,那么同等按照S=1.732*U*I得出视在功率,带入上市即可计算。 变压器空载状态下电流很小,S9系列的变压器空载电流约为额定电流的1.6~2%,空载电流可以近似全部等效为无功电流。 如果变压器的容量较小,空载变压器的无功消耗也很小,可以不加补偿,如果变压器容量较大,可以考虑加电容器补偿。应注意,补偿变压器自身的无功损耗应该在高压侧补偿 月平均功率因数为0.3是用电量过少导致的,一般负载的平均功率因数约0.7 附近,若从0.7提高到0.9(补偿略高于标准0.85)时,每KW负载需电容补偿量为0.536KVra,需总电容量: 160×0.8×0.536≈69(KVra) 以每个电容为16KVra,按5个组成一个自动投切电容补偿柜计,价格约6000元附近。 因月用电量过少,变压器无功损耗最低限额约3460度(不用电也是该数),这部分在低压计量时是以无功电表度数相加后计算的,尽管视在功率因数补偿接近0.9也是不能达标的,若有功月电量越过1.5万度才有可能达标。用电量过少最好是变压器降容,小于100KVA不考核功率因数。 参考月平均功率因数公式就会明白其中关系的。 我们单位现在用的是315KVA的三项变压器,现在2次侧的每项电流是100A,应时下社会的节能要求,我想把它换成160KVA的,容量是否可以?冗余多少容量?还想问的是我换成160KVA的以后,相比原来的315KVA的,每年能为单位节省多少电量,请给出答案并列出计算依据。谢谢。 最佳答案 以下只是估算: 1》315KVA变压器的二次侧电流才100A附近,显然有功变损是以固定(底额)电度额结算的,每月有功变损电量约1380度;而160KVA二次侧电流额定电流约231A,有功变损基本上也是以固定(底额)电度额结算的,每月有功变损电量约705度,每年能节省电量: 1380-705×12=8100(度) 2》315KVA变压器无功变损电量约6600度,因用电量过小,月结功率因数应很低,约≤0.5,因不达标的(标准为0.9)要求每月被罚款≥5000元。

无功补偿与功率因数的提高

电气工程学院 实验名称:无功补偿与功率因数的提高 课程:电网络分析 课程号:101C0340 学期:2018春夏学期 任课教师:孙盾

课程名称:电网络分析指导老师:孙盾成绩:__________________ 实验名称:无功补偿与功率因数的提高实验类型:探究型 一、实验目的和要求(必填)二、实验内容和原理(必填) 三、主要仪器设备(必填)四、操作方法和实验步骤 五、实验数据记录和处理六、实验结果与分析(必填) 七、讨论、心得 一、实验目的和要求 1、了解用电系统中进行无功补偿的原因和意义; 2、熟悉荧光灯电路的组成、工作原理,掌握并联电容进行无功补偿的原理; 3、通过实验学习功率因数提高的方法; 4、探讨系统谐波对无功补偿的影响; 5、学习测量数据的处理,了解有理经验公式的求取方法。 二、实验内容和原理 实验内容: 1、分别测量(1)镇流器(2)灯管(3)两者串联的消耗功率及其功率因数 2、保持日光灯两端电压不变的条件下测定电流I、功率P、功率因数cosφ与电容C的关系; 3、做出I、P、cosφ和电容C的关系曲线; 4、用P-C曲线求单位电容的等效电导g; 5、在分析I-C曲线的基础上,求I2-C曲线的有理经验公式(Matlab曲线拟合); 6、如何推算电网的三次谐波分量的大小? 7、如何推求整个日光灯负载的入端等效阻抗? 8、计算等效阻抗的传递误差。 实验原理: 当电网电压的波形为正弦波,且电压与电流同相位时,电阻性电气设备如白炽灯、电热器等从电网上获得的功率P等于电压U和电流I的乘积,即:P=U×I。 电感性电气设备如电动机和变压器等由于在运行时需要建立磁场,此时所消耗的能量不能转化为有功功率,故被称为无功功率Q。此时电流滞后电压一个角度φ。在选择变配电设备时所根据的是视在功率S ,即有功功率和无功功率的矢量和: 无功功率为: 有功功率与视在功率的比值为功率因数: cosf=P/S

工厂无功功率因数的补偿修订版

工厂无功功率因数的补 偿 Document number:PBGCG-0857-BTDO-0089-PTT1998

线路的未端,分散在各个生产车间里面,形成了企业内部的输配电网络,其结果造成大量的无功电流仍然在企业内部的输配电线路中流动,所造成很大的损耗。由此,企业尽可能提高自然功率因数外,还必须采取分组补偿和就地补偿等措施,来提高功率因数,最终实现节能降耗的目的。 二、现状 在二十五家企业中,抽查了他们的变压器和总共119条输配电线路运行情况,绝大多数企业能将自己变电系统中的功率因数补偿到以上的规定指标,以免被罚款。这就是说在功率因数的补偿工作中,他们的集中补偿做的不错,但仍有部分企业的分组补偿和就地补偿做的就差些了,或根本就没做,补偿好的单位,其主变压器的二次端至各车间的输配电线路的功率因数基本上在以上,而补偿差些的单位其输配电线路大部分功率因数在以下,如温州某皮革有限公司(以下简称A公司)抽查七条输配电线路,有五条在以下的,而温州某钢业有限公司(以下简称B公司)的一条输配电线路的功率因数只有。综合这些单位被抽查的输配电线路的功率因数,在以上的约占52%,在~之间的约占27%,在以下的约占21%。 可见分组补偿和就地补偿做得远远不够,这主要是企业对功率因数认识不足引起的,如B公司企业规模较大,企业内有二级变压从35KV变10KV,到车间再变至380V,有企业变电站,中心控制室,全电脑控制显示,其设施和环境可谓一流,但检查发现其补偿就有问题,将无功补偿全补在了35KV高压端,这造成了企业内的一台SZ9-20000/35主变的运行功率因数只有,而另一台SZ9-10000/35主变的运行功率因数为,其各车间的十几台变压器的运行功率因数大多数在~之间,最低为,其分组补偿和就地补偿基本上没做,可想而知其变压器的容量及输配电线路被无功功率占了相当大容量,而且其损耗也相应增加。然而这变电站内所有人员都这样认为,其补偿是补前(指输入的电网线路)补后(指企业内的变压器)补线路(指企业内的输配电线路),事实上这几个功率因数的数据足以说明,其主变和车间变及线路都没能得到补

电机功率的计算公式

电机功率的计算公式 扬程40米,流量45L/S 也就是每秒要将45L的水提升40米 假设管径是100MM,水的流速是(45*10^-3)/(π/4*10^-2)=5.732M/S 水每秒获得的能量是动能+势能 动能E1=0.5*45*5.732^2=4237J 势能E2=45*9.8*40=17640J 总能量E=E1+E2=21877J 所需功率=21877W=21.877KW 假设加压泵的效率η=0.8 则电机所需功率P=21.877/0.8=27KW 1、三相交流异步电动机的效率:η=P/(√3*U*I*COSφ) 其中,P—是电动机轴输出功率 U—是电动机电源输入的线电压 I—是电动机电源输入的线电流 COSφ—是电动机的功率因数 2、电动机的输出功率:指的是电动机轴输出的机械功率 3、输入功率指的是:电源给电动机输入的有功功率: P=√3*U*I*COSφ(KW) 其时,这个问题有些含糊,按说电动机的输入功率应该指的是电源输入的视在功率:S==√3*U*I 这个视在功率包括有功功率(电动机的机械损耗、铜损、铁损等)、无功功率。

皮带输送机电机功率计算公式 p=(kLv+kLQ+_0.00273QH)K KW 其中第一个K为空载运行功率系数,第二个K为水平满载系数,第三个K为附加功率系数。L为输送机的水平投影长度。Q为输送能力T/H.向上输送取加号向下取负号。 有功功率=I*U*cosφ 即额定电压乘额定电流再乘功率因数 单位为瓦或千瓦 无功功率=I*U*sinφ,单位为乏或千乏. I*U 为容量,单位为伏安或千伏安. 无功功率降低或升高时,有功功率不变.但无功功率降低时,电流要降低,线路损耗降低,反之,线路损耗要升高. 功率因数的角度怎么预算? 许多用电设备均是根据电磁感应原理工作的,如配电变压器、电动机等,它们都是依靠建立交变磁场才能进行能量的转换和传递。为建立交变磁场和感应磁通而需要的电功率称为无功功率,因此,所谓的"无功"并不是"无用"的电功率,只不过它的功率并不转化为机械能、热能而已;因此在供用电系统中除了需要有功电源外,还需要无功电源,两者缺一不可。 在功率三角形中,有功功率P与视在功率S的比值,称为功率因数cosφ,其计算公式为:cosφ=P/S=P/[(P2+Q2)^(1/2)] P为有功功率,Q为无功功率。 在电力网的运行中,功率因数反映了电源输出的视在功率被有效利用的程度,我们希望的是功率因数越大越好。这样电路中的无功功率可以降到最小,视在功率将大部分用来供给有功功率,从而提高电能输送的功率。 1 影响功率因数的主要因素 (1)大量的电感性设备,如异步电动机、感应电炉、交流电焊机等设备是无功功率的主要消耗者。据有关的统计,在工矿企业所消耗的全部无功功率中,异步电动机的无功消耗占了60%~70%;而在异步电动机空载时所消耗的无功又占到电动机总无功消耗的60%~70%。所以要改善异步电动机的功率因数就要防止电动机的空载运行并尽可能提高负载率。 (2)变压器消耗的无功功率一般约为其额定容量的10%~15%,它的空载无功功率约为满载时的1/3。因而,为了改善电力系统和企业的功率因数,变压器不应空载运行或长期处于低负载运行状态。 (3)供电电压超出规定范围也会对功率因数造成很大的影响。 当供电电压高于额定值的10%时,由于磁路饱和的影响,无功功率将增长得很快,据有关资料统计,当供电电压为额定值的110%时,一般无功将增加35%左右。当供电电压低于额定值时,无功功率也相应减少而使它们的功率因数有所提高。但供电电压降低会影响电气设备的正常工作。所以,应当采取措施使电力系统的供电电压尽可能保持稳定。
