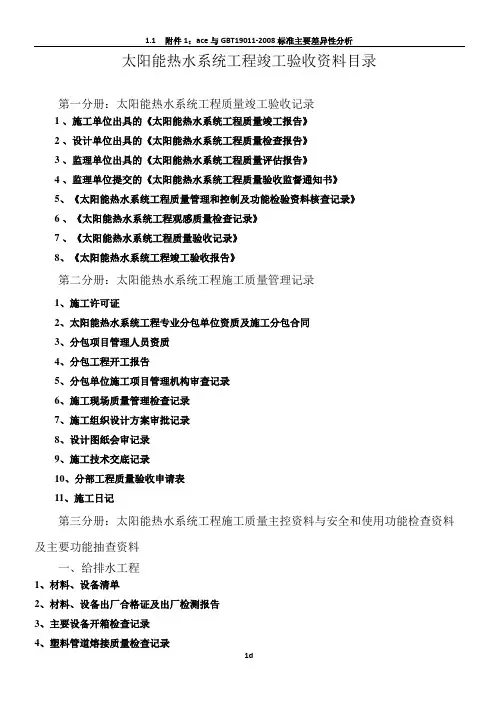

太阳能热水系统工程竣工资料(案例)

档号

档案馆代号

工程名称同心家园三期六标段经济适用房1#、2#、3#楼；教师房1#楼子项名称同心家园三期六标段太阳能热水系统施工

案卷题名第五类：竣工验收备案文件

编制单位

编制日期二〇一二年十二月二十一日

密级保管期限

共 2 卷第 1 卷

第三分册太阳能热水系统工程

太阳能热水系统工程质量管理和控制及功能检验资料核查记录

太阳能热水系统工程观感质量检查记录

太阳能热水系统工程质量验收记录

淘宝新店开张，需要充话费的朋友可以进来看看https://www.360docs.net/doc/0d14344698.html,

太阳能热水工程竣工验收报告

工程名称同心家园三期四标段太阳能热水系统施工

淘宝新店开张，需要充话费的朋友可以进来看看https://www.360docs.net/doc/0d14344698.html,

建设单位

2012 年8月_11_日

淘宝新店开张，需要充话费的朋友可以进来看看https://www.360docs.net/doc/0d14344698.html,

工程开工报告

淘宝新店开张，需要充话费的朋友可以进来看看https://www.360docs.net/doc/0d14344698.html,

施工现场质量管理检查记录

开工时期： 2012年 8月13日

淘宝新店开张，需要充话费的朋友可以进来看看https://www.360docs.net/doc/0d14344698.html,

图纸会审记录

淘宝新店开张，需要充话费的朋友可以进来看看https://www.360docs.net/doc/0d14344698.html,

施工方案审批记录

淘宝新店开张，需要充话费的朋友可以进来看看https://www.360docs.net/doc/0d14344698.html,

施工方案审批表

淘宝新店开张，需要充话费的朋友可以进来看看https://www.360docs.net/doc/0d14344698.html,

太阳能热水系统结构设计计算书

太阳能热水系统结构设计计算书 1、每块太阳能设备恒载计算不利恒载考虑2.5kN ，有利恒载考虑0.3kN 。 2、每块太阳能设备风荷载计算 210 1.0 2.0 1.230.350.86k gz s z w w kN m βμμ-==???=?（风吸）太阳能集热器表面积A=22 m 所以，每块太阳能设备风吸力=0.86x2=1.72kN ，分解为水平力=0.77kN ，竖向力=1.55kN （吸） 3、每块太阳能设备地震作用计算采用质点法计算每块太阳能设备的地震作用重力荷载代表值eq G =不利恒载，1α=0.08，则地震作用=2.5x0.08=0.2kN 。 4、弹性连接件的计算太阳能设备与主体连接的节点设计采用弹性连接件来避免主体结构过大侧移影响。每块太阳能设备产生剪力计算： 1）风荷载起控制作用=1.4x0.77=1.08kN 2）地震作用起控制作用=1.3x0.2+0.2x1.4x0.77=0.48kN 所以，太阳能设备与主体连接的节点产生最大剪力设计值=1.08/4=0.27kN (→) 太阳能设备与主体连接的节点产生最大吸力设计值=(1.55x1.4-0.3)/4=0.47kN (↑) 太阳能设备与主体连接的节点产生最大压力设计值=(2.5x1.2)/4=0.75kN (↓) 单个M12螺栓（B 级5.6级）的受剪承载力设计值243k 0.27k 4b b v v v d N n f N N π== ＞，即螺栓抗剪满足要求。单个M12螺栓（B 级5.6级）的受拉承载力设计值217.5k 0.47k 4b b e t t d N f N N π== ＞，即螺栓抗拉满足要求。普槽14b 不利截面抗剪承载力计算=9.5x100x125=119kN ＞0.75kN ，满足要求。 5、结论太阳能设备采用弹性连接件与主体结构连接。其中，重力等效为屋面活荷载0.5 2kN m -?（标准值）参与主体结构计算，连接节点处考虑重力、风荷载、地震作用效应，抗承载力均有较大余量，满足规范要求。

太阳能热水系统施工组织设计方案

目录第一章、工程概况 (2) 第二章、项目组织机构 (2) 第三章、工期打算及保证措施 (5) 第四章、HSE治理措施 (5) 第五章、施工预备 (6) 第六章、施工组织设计方案 (7) 第七章、技术方案 (15) 第八章、检验设备及检验方案 (16) 第九章、技术支持及售后服务条件 (20) 1 / 1

第一章、工程概况本项目为中国石化长城能源化工（宁夏）煤业有限公司宋新庄煤矿太阳能电辅热自动操纵洗浴系统，原集中供热热源与现有系统进行局部改造，新建太阳能电辅热以及操纵系统。要紧工作内容包括太阳能电辅热自动操纵洗浴系统的土建施工、太阳能热水系统设备、电辅助设备及配电设备、配电电缆、其它配套水泵等设备采购、设备设施运输和装卸、安装、系统检测、调试、验收、仪表检验、培训及其它技术服务、保修、售后服务等内容。项目工程施工完成后具备运行条件，项目为交钥匙工程，效能达到设计参数要求。具体包括以下 1、土建工程：包括电辅助锅炉配电电源缆线管沟的开挖、电缆缆线的敷设；太阳能安装各种管线中墙面、屋面、屋顶的开孔，安装完成后孔洞的封堵、防水及需墙面的恢复，要求达到原设计使用效果；及其它与本工程相关的所有土建工程。 2、设备采购：真空管集热器；电辅助锅炉；各种配套水泵；配套电力电缆；配套操纵缆线；配套操纵配电箱及电源柜、箱；各种计量装置；所需的自动装置、各种配套阀门等，与本工程相关的所有设备采购。 1 / 1

3、安装辅材采购：工程所需的各种管材、管线、管件；水箱保温材料；硅磷晶水处理药剂保证2年使用需求等，与本工程相关的所有安装辅材的采购。 4、安装工程：包括太阳能集热器、电辅热、供配电系统、供水系统、循环系统、操纵系统、监测系统的安装；新设计32吨集热水箱、24吨恒温水箱的设备制作及安装；对4楼原有水箱保温处理；电伴热带的安装；水处理系统的安装；各种管材、管线的安装；各种操纵水泵的安装；各种仪器仪表的安装、检测等工程；包括安装后所有设备、设施、系统的调试、检测等工作。以及与本工程有关的所有安装工程。 5、负责对太阳能真空管集热器安装屋面的设计布置，并依照联建建筑图对负载进行核定，确保太阳能真空管集热器布置合理，并符合建筑承载设计能力。 6、保修及售后：负责本工程竣工验收后二年内的保修，安装后系统调试和技术服务工作；保修期后的售后服务工作，能在24小时内到达现场及时处理解决问题。第二章组织机构 1 / 1

太阳能热水系统设计

1．项目设计原则太阳能集热器设计项目应遵循以下几方面的设计原则，科学设计太阳热水系统，使其达到合理、可靠、先进。（1）遵守国家相关法律、法规及太阳能、给排水、采暖和土建等专业的相关标准、规范。（2）综合考虑产品、系统的技术先进性、运行可靠性、经济性、使用便利性和使用寿命等各方面因素，选择实用、经济的方案。（3）系统设计应安全可靠，内置加热系统必须带有保证使用安全的装置，并根据不同地区采取防冻、防结露、防过热、防雷、防雹、抗风、抗震等技术措施。（4）安装在建筑上或直接构成建筑围护结构的太阳能集热器，应有防止热水渗漏的安全保障措施；应设置防止太阳能集热器损坏后部件坠落伤人的安全防护设施；集热器不应跨越建筑变形缝设置。（5）太阳能热水系统的给水应对超过有关标准的原水做水质软化处理。（6）安装在建筑上的太阳能热水系统不得影响该部位的建筑功能，并应与建筑协调一致，保持建筑统一和谐的外观；应避免集热器的反射光对附近建筑物引起的光污染。（7）太阳能热水系统的管线应有组织布置，做到安全、隐蔽、易于检修；为减少热损及循环阻力，循环管路尤其热水循环管路应尽量短而少弯；为了达到流量平衡和减少管路热损，绕行的管路应是冷水管或低温水管；管路的通径面积应与并联的集热器或集热器组管路通径面积的总和相适应。（8）太阳能热水系统的结构设计应为太阳能热水系统安装埋设预埋件或其他连接件；轻质填充墙不应作为太阳能热水系统的支承结构。储水箱和集热器的安装位置应使其在满载情况下分别满足建筑物上其所处部位的承载要求，必要时应请建筑结构专业人员复核建筑载荷。 2．项目设计要求鉴于该项目为连云港地区太阳能工程项目，并采用电辅助能源热水系统用于日常生活使用的特点，我认为，该项目设计要求有以下几点：（1）根据图纸的要求，在不影响楼房外观的情况下，合理设计太阳能热水系统，太阳能集热系统布置方式、色彩等应尽可能做到与建筑相协调。（2）系统采用楼面太阳能集中集热方式，春、夏、秋、冬晴天以太阳能制热为主，以电辅助加热为辅。要求24小时热水供应，打开龙头既有热水。（3）系统应备有超压保护、低温保护、过热保护等功能。（4）系统应保证全天供应热水，并考虑在高峰用水情况下，确保热水供应问题，循环供水方式打开淋浴头进出热水。

太阳能热水工程施工组织设计

山东鲁南地温能开发示范基地9#楼太阳能热水工程组织设计编制单位：济宁华龙房屋建设有限公司编制时间：2016年4月5日

目录第一章编制依据及标准、规范 (1) 第一节：编制依据........................ 1 第二节：: 采用标准、规范第二章编制基本原则.................................................. .2第三章工程概况. (3) 第四章工程实施总体部署规划 (4) 第一节. 项目系统管理工作任务安排 (4) 第二节. 项目协调管理的主要内容 (6) 第五章施工方案 (10) 第一节. 施工程序 (10) 第二节. 施工方法 (11) 第六章安全文明施工、环境保护体系及措施 (26) 第一节．安全措施 (26) 第二节. 文明施工措施 (28) 第三节. 环境保护措施 (30) 第七章质量保证体系及保证措施 (32)

太阳能热水工程施工组织设计第一章编制依据及标准、规范第一节：编制依据本施工组织设计编制的依据为山东鲁南地温能开发示范基地9#楼施工图纸以及国家有关的施工验收规范、标准图集、质量评定标准和当地政府的有关规定。第二节：采用标准、规范 GB50242-02《建筑给水排水及采暖工程施工质量验收规范》 GBJ242-82《采暖与卫生工程施工及验收规范》 GB50275-98《压缩机、风机、泵安装工程施工及验收规范》 GBJ126-89《工业设备及管道绝热工程施工及验收规范》 GB50235《工艺金属管道工程施工及验收规范》 GB50194-93《建筑工程施工现场临时用电安全规范》 JGJ33-86《建筑机械使用安全技术规程》 JGJ59-88《施工现场临时用电安全生产管理制度》 JGJ59-99《建筑施工安全检查标准》

太阳能热水器的产水量计算

(一)太阳能热水器的能量平衡方程太阳能热水器实际吸收到的太阳辐射能一部分用来加热水，另一部分用于加热集热器、水箱、管路等其他部分，以及支付系统各部分的热损失。根据能量平衡理论，太阳能热水器的能量平衡方程可表达为 Q A=Q U+Q L+Q S 式中Q A —每天每平方米太阳能热水器吸热表面吸收的太阳辐射，kJ或kcal Q U —每天每平方米太阳能热水器中工作流体获得的热量，又称有效得热，kJ 或kcal Q L —每天每平方米太阳能热水器通过辐射、对流和传导散失到周围环境的热量，又称热损失，kJ或kcal Q S —太阳能热水器贮存的能量，kJ或kcal 上式Q A =(ta)H T Q U =MC p (t e -t i )或M=Q U /C p (t e -t i ) Q L =U L (T e -T a )Dt Q S = SC c DT 其中 H T —单位面积集热器倾斜面太阳辐射日总量 kJ/ m2或kcal/m2 (ta)—透过吸收率乘积 % t e 、t i 、t a —热水器终止水温、初始水温和环境温度℃ M—单位面积太阳能热水器的产水量kg/ m2 C p —水定压比热kJ/kg℃ 或kcal/kg℃ U L —太阳能热水器总热损系数W/m2℃ 或kcal/ m2℃h Dt—集热器吸收辐射的累计时间s C c —单位面积太阳能热水器各部分的热容 kJ/ m2℃ T f —热水器的平均温度℃ DT—太阳能热水器各部分的温升℃

t—时间 s 各月代表日的选择计算各月太阳辐射日总量月平均值，按中央气象局有关专家推荐，按下表选择各月代表日以简化计算。 (三)珠海市的太阳辐射资源和气象条件根据广东省气象局提供的历年统计数据，把珠海地区的气象条件列如表2供分析参考，

太阳能热水工程调试方案

X X X 太阳能调试方

太阳能-电热水系统调试方案一、工程概况本工程共两处单体设置了太阳能- 电热水器，分别位于宿舍屋顶及控制及应急中心屋面，宿舍太阳能- 电热水器每天需提供60 度的热水24 立方，系统配套两个容积为12 立方的不锈钢水箱，配5 台循环泵。应急控制中心屋面太阳能- 电热水器每天需提供60 度的热水2.5 立方，系统配套一个容积为2.5 立方的不锈钢水箱，配1 台集热循环泵，系统配套一个气压给水装置。二、太阳能- 电热水器系统调试条件 1、太阳能热水系统正确安装完毕； 2、管路已试压、冲洗完成。 2、系统具有安全的供电电源； 3、系统具有稳定的供水水源，且上水水压达到系统要求； 4、当环境空气温度低于4°C，如果水进入集热器，就可能发生冻结；如果系统不能承受高辐照度下的闷晒条件，当通过集热器的传热工质的流动被阻断时，必须用不透明的材料覆盖集热器；即使系统设计成能够承受高辐照度下的闷晒条件，在这种条件下当冷水再一次进入集热器时，仍可能产生危险的过压和热应力破坏，当以上情况可能发生时，应在早晨或晚上上满水。三、调试准备

1、结合现场，认真审阅图纸，熟悉给系统和各类设备制造厂家的有关技术说明书。 2、认真检查管道安装质量，按系统图核对设备和管道连接的准确性和可靠性。 3、进入调试前，对各水泵、水箱、管路及其他附件等进行完整性检查、加油、清洗，确保设备能投入正常运行，对循环泵应事先做好单机试车，且管道系统水压试验与系统循环清洗工作已经完毕。 4、认真做好调试记录，出具调试报告。 5、认真配合各工种和设备供应商的单机调试。 6、保证调试人力、机具等资源。四、系统调试方法 1控制器面板时钟BB：E0 定时时间 B0：SB -定时加热温度集热器底水箱 ? 00000 循环上水 OOOOOO 炸集热器顶循环辅助加热防冻循环加热状态显示

民用建筑太阳能热水系统应用技术规范.doc

中华人民共和国国家标准民用建筑太阳能热水系统应用技术规范 Technical code for solar water heating system of civil buildings GB 50364-2005 主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期： 2006 年 1 月 1 日中华人民共和国建设部公告第 394 号建设部关于发布国家标准《住宅性能平定技术标准》的公告建设部关于发布国家标准《民用建筑太阳能热水器系统应用技术规范》的公告现批准《民用建筑太阳能热水系统应用技术规范》为国家标准，编号为 GB 50364-2005 ，自2006 年 1 月 1 日起实施。其中，第 3.0.4 、 3.0.5 、 4.3.2 、 4.4.13 、 5.3.3 、 5.3.8 、5.4.2 、 5.4.4 、 5.6.2 、 6.3.4 为强制性条文，必须严格执行。本规范由建设部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国建设部 2005 年 12 月 5 日前言根据建设部建标 [2003]104 号文和建标标函 [2005]25 号文的要求，规范编制组在深入调查研究，认真总结工程实践，参考有关国外先进标准，并广泛征求意见的基础上，编制了本规范。本规范主要技术内容是： 1 总则； 2 术语； 3 基本规定； 4 太阳能热水系统设计； 5 规划和建筑设计； 6 太阳能热水系统安装； 7 太阳能热水系统验收。本规范黑体字标志的条文为强制性条文，必须严格执行。本规范由建设部负责管理和对强制性条文的解释，由中国建筑设计研究院负责具体技术内容的解释。本规范在执行过程中如发现需要修改和补充之处，请将意见和有关资料寄送中国建筑设计研究院 ( 北京市西外车公庄大街 19号，邮政编码：100044；电话：88361155—112；传真：68302864 ；电子邮件： zhangsj@https://www.360docs.net/doc/0d14344698.html,) ，以供修订时参考。本规范主编单位：中国建筑设计研究院本规范参编单位：建设部科技发展促进中心建设部住宅产业化促进中心国家发展和改革委员会能源研究所北京市太阳能研究所北京清华阳光能源开发有限公司山东力诺瑞特新能源有限公司皇明太阳能集团有限公司昆明新元阳光科技有限公司昆明官房建筑设计有限公司北京北方赛尔太阳能工程技术有限公司北京九阳实业公司扬州市赛恩斯科技发展有限公司天津市津霸能源环保设备厂 ( 中美合资 )北京恩派太阳能科技有限公司江苏太阳雨太阳能有限公司北京天普太阳能工业有限公司江苏省华扬太阳能有限公司本规范主要起草人：张树君于晓明何梓年李竹光袁莹杨西伟辛萍童悦仲娄乃琳李

太阳能热水工程合同(标准版)

Both parties jointly acknowledge and abide by their responsibilities and obligations and reach an agreed result. 甲方：___________________ 乙方：___________________ 时间：___________________ 太阳能热水工程合同

编号：FS-DY-20722 太阳能热水工程合同甲方：（以下简称甲方）乙方：铁岭紫晶太阳能有限公司（以下简称乙方）甲乙两方就太阳能热水系统工程，经友好协商，对系统设计达成了共识，现就有关事宜签字协定如下：一. 系统技术参数 1. 太阳能系统采用工程用集热模块型，即每组模块由mm，长mm全玻璃集热真空管支，共组，合集热面积为m 2. 2. 系统在春秋季节光照充足的条件下，日产热水约8吨（温度在45度75度之间） 3. 配套只吨保温水箱。（品牌为、型号、内胆材质为sus304不锈钢，外壳材质为，保温层为聚氨酯整体发泡）。 4. 配套组电加热，9kw/380v/组。 5. 系统循环方式为循环，光照不足及其它季节系统产

水温度不足时，控制系统启动辅助加热。 6. 控制系统型号为。 7. 室内冷热水管、电线管路由方施工，方派人技术指导。二. 工程验收方式 1. 系统验收由甲乙双方共同进行。 2. 系统所采用的全部材料均为优质品，符合国家的相关标准。 3. 系统验收标准见书中系统技术参数及验收规范，中系统技术参数及验收规范的具体指标低于国家相关行业指标或标准的，应以国家标准为依据进行验收。三. 工程造价及付款方式 1. 工程总造价为人民币：大写（）。 2. 工程付款方式为合同签订后甲方首付工程50%（）作为预付款，货到工地，工程安装结束、系统调试正常后，甲方应付工程款%（），其余货款%（）完工三个月内付清。四. 甲方责任及义务

太阳能热水系统-标准计算书-2011-11-4

太阳能热水系统计算书（征求意见稿）项目名称：建设单位：设计单位：施工图审查单位：联系人及联系方式：

太阳能热水系统计算书一、单体建筑太阳能热水计算栋： 1、本栋标准层有户居室，以每户人计算，人数为人；（用水人数取值见附表）户居室，以每户人计算，人数为人；标准层每层计人，本栋共计人。 2、全年平均每人每天热水用量取50L/（人·天），太阳能热水系统满足层用户热水需求，则太阳能热水系统能提供的热水量w Q = L 。 3、屋面实际安装太阳能集热器面积如下：）（）（L T J C Q A ηη--= 1f t t cd i end w w c 式中 w Q ——太阳能热水系统供水量 w C ——水的定压比热容，4.1868kJ/（kg· ℃）； i end t t -——贮水箱内水的温升，取40℃； f ——太阳能保证率，50%； T J ——深圳地区正南方向、倾角为纬度的平面全年日平均太阳辐照量，取 1.47×104kJ/ （m 2·天）； cd η——集热器的年平均集热效率，50%； L η——贮水箱和管路的热损失率，20％。 =-??????=--= ）（）（）（%201%471047.1%50451868.454001f t t 4 cd i end w w c L T J C Q A ηη m 2（例） 4、屋面面积 m 2 ，实际可利用面积 m 2 ，太阳能集热器覆盖率是 %。 5、综合上述分析，栋太阳能满足层用户需求且满铺屋面。

二、本工程太阳能热水系统汇总表（例）附表住宅建筑太阳能热水系统设计用水人数

建筑太阳能热水系统给排水设计

建筑太阳能热水系统给排水设计发表时间：2018-05-31T15:08:08.383Z 来源：《防护工程》2018年第2期作者：黄贵重 [导读] 太阳能是目前最丰富的可再生能源，在发电、取暖、供水等方面取得了广泛应用。太阳能既是一次能源，又是可再生能源。广东博意建筑设计院有限公司 528311 摘要：太阳能热水系统已经普遍被运用在住宅建筑的给排水设计中。本文主要分析了太阳能热水系统给排水设计的作用和设计原则，并就给排水设计中太阳能热水系统的应用进行了分析。关键词：建筑；太阳能；热水系统；给排水；设计引言太阳能是目前最丰富的可再生能源，在发电、取暖、供水等方面取得了广泛应用。太阳能既是一次能源，又是可再生能源。太阳能资源丰富，既可免费利用，又无需运输，对环境又无任何污染。如何合理、有效利用太阳能技术，已成为不可改变的趋势。在国家大力提倡低碳环保的前提下，住宅太阳能热水系统开始大量应用在新建住宅上面。因此，如何合理进行建筑太阳能热水系统给排水设计是当前的首要问题和任务。 1太阳能热水系统给排水设计简介 1.1给排水设计中太阳能热水系统应用主要作用太阳能热水系统是利用太阳能热水器,将冷水转化成热水,供人们使用的系统。目前,我们常用的是需要放置在屋顶的普通型太阳能热水器。这种热水器采用紧凑型设计,把太阳能集热板和储水箱设计在一起,安装简单方便,成本也低。但是需要较大面积的平屋顶,维护也是各自为政,不便于管理,也很容易对建筑屋面产生破坏。还有就是受天气影响很大,阴雨天气或光照不足时,不能解决全天候供应热水问题。因此,太阳能集中布置,统一管理和增设辅助加热,组成全天候热水供应系统被更多的采用和推广。（1）减少能源消耗太阳能作为一种新型的节能型能源，将其运用到给排水工程中，可以起到重要的效果。因为人们广泛运用太阳能热水系统，使得煤气等其他能源的消耗逐渐减少。除此之外，还能给人们提供诸多方便，进而降低成本的消耗。在进行给排水系统设计的过程中，进水管道安装应该秉持就近原则，在某种程度上可以有效缩减管道应用数量，这样不仅可以节约一定施工时间，降低设备购置成本，同意还能起到节省能源消耗的目的。（2）降低环境污染在开展给排水设计工作时，主要把空气能热泵党走主要的辅助加热设施，热水箱容量应该结合设计要求进行建立，从而保证给水环节中水量始终保持充足状态，同时根据用户的应用需求对其进行调整。在一般设计时，因为受到自然环境的影响，使得部分用户服务不能够得到保证，但是运用空气热泵具备的辅助功能实施加热，可以有效防止这一现象的出现，即使所处的条件环境在恶劣，也可以较好的满足用户要求。这种太阳能热水系统普遍应用在医院以及家庭中。太阳能热水系统受到人们的一致认可的应用，主要因素就是其作为一种可再生能源，并且具备清洁功能，从而有效减少对环境的污染。 1.2 设计原则第一，采用整体设计原则,从项目立项到施工设计的整个过程,综合考虑住宅建筑用水的特点、使用工况、集热器规格及性能参数、系统配置及运行方式、使用和维修、节能与安全、经济效益等因素,均应符合工程系统的设计原则。第二，力求使太阳能与常规能源最佳组合,充分利用太阳能,最大限度降低常规能源消耗量,从而达到节约能源降低消耗之目的。第三，系统设计的先进行、安全性、可靠性、耐久性等综合考虑。第四，较好的经济效益和社会效益,在环保、节能、合理用水等方面全面考虑。 2 给排水设计中太阳能热水系统的应用 2.1选择集热器给排水设计中，应用太阳能热水系统，需要合理选择集热器类型，通常集热器分为平板型、金属-玻璃真空管、全玻璃真空管，在选择的过程中，要从运行期最低温度、集热效率、运行方式等方面，进行综合分析，选择符合绿色建筑设计标准的设备。在安装集热器时，要按照以下要点进行：①安装倾角。尽量和本地纬度相同，若太阳能热水系统多应用于夏季，则安装倾角可以设置为本地纬度减去10°，若多应用于冬季，则安装倾角可以设置为本地纬度加10°。选用水平热管集热器时，可以将安装倾角设置为0°，若选用热管式集热器，则安装倾角要＞10°。②安装方位。朝向正南或者南偏东西30°范围内，以确保集中热效果，尽量不将集热器安装在背阴区域，要确保日照时间＞4h。③联接方式。可以采取并联或者串联等方式，来连接集热器组，尽量选择并联方式。若为自然循环系统，则可以并联集热器。平板型设备并联，其数目要＜16块，各系统全部集热器设备数量要＜24块。对于全玻璃真空管，以东西方向设置的集热器设备，在相同斜面上采取多层布置的，集热器采取串联方式，数量要＜3块。 2.2 管路设置在设置管路时，要采取相应的措施，确保冷热水系统压力保持平衡，压差要＜0.02MPa。对于管道，需要做好保温措施，以确保太阳能热水系统的供水温度。对于室外管道，需要做好防冻措施，按照排水方向来设置，以避免管内水滞留，发生管道冻裂问题。合理安排管道方向，室外管线采取隐蔽布设的方式，穿越围护结构的管线，需要做好预埋处理，使用套管做好防护工作。竖向管线尽量布设在竖向管道井内，做好安全隐蔽工作，以便于后期维护与检修。建筑室内的水平管线，采取隐蔽设置的方式，在楼板或者墙体面层中，来布设水平管道沟槽，对于隐蔽工程，要确保管线无接头。值得一提的是，需要合理的选用管材，按照现行标准，从管道工作压力与温度等方面考虑，尽量选择金属管材，做好防腐措施。 2.3 辅助热源加热设备设置建筑设计中应留有相应的位置，满足其技术要求，确保辅助热源设施安全运行及安全操作、维护。辅助热源应尽量靠近贮热水箱（罐）设置，并应便于操作、维护。辅助热源启动方式分为手动启动、全日重点启动和定时自动启动三种。启动方式直接关系到太阳能热水系统的节能效果，应结合不同的热水供水方式、采用适宜的控制方式。

(完整版)太阳能热水系统施工工艺

太阳能热水设备及安装施工工艺 1、施工准备 1.1材料要求 1.1.1太阳能热水器的类型应符合设计要求。成器应有出厂合格证。 1.1.2集热器的材料要求： 1.1. 2.1透明罩要求对短波太阳辐射的透过率高，对长波热辐射的反射和吸收率高，耐气侯性、耐久、耐热性好，质轻并有一定强度。宜采用3～5mm厚的含铁量少的钢化玻璃。 1.1. 2.2集热板和集热管表面应为黑色涂料，应具有耐气候性，附着力大，强度高。 1.1. 2.3集热管要求导热系数高，内壁光滑，水流摩阻小，不易锈蚀，不污染水质，强度高，耐久性好，易加工的材料，宜采用铜管和不锈钢管；一般采用镀锌碳素钢管或合金铝管。筒式集热器可采用厚度2～3mm的塑料管（硬聚氯乙烯）等。 1.1. 2.4集热板应有良好的导热性和耐久性，不易锈蚀，宜采用铝合金板，铝板、不锈钢板或经防腐处理的钢板。 1.1. 2.5集热器应有保温层和外壳，保温层可采用矿棉、玻璃棉、泡沫塑料等，外壳可采用木材、钢板、玻璃钢等。 1.1.3热水系统的管材与管件宜采用镀锌碳素钢管及管件，要求见第二章。 1.2主要机具： 1.2.1机械：垂直吊运机、套丝机、砂轮锯、电锤、电钻、电焊机、电动试压泵等。 1.2.2工具：套丝板、管钳、活扳手、钢锯、压力钳、手锤、煨弯器、电气焊工具等。 1.2.3其它用具：钢卷尺、盒尺、直角尺、水平尺、线坠、量角器等。 1.3作业条件： 1.3.1设置在屋面上的太阳能热水器，应在屋面做完保护层后安装。

1.3.2屋面结构应能承受新增加太阳能热水器设备的荷载。 1.3.3屋面结构应能承受新增加太阳能热水器设备的荷载。 1.3.4太阳能热水器安装的位置，应保证充分的日照强度。 2、操作工艺 2.1工艺流程：安装准备→支座架安装→热水器设备组装→配水管路安装→管路系统试压→管路系统冲洗或吹洗→温控仪表安装→管道防腐→系统调试运行 2.2安装准备： 2.2.1根据设计要求开箱核对热水器的规格型号是否正确，配件是否齐全。 2.2.2清理现场，画线定位。 2.3支座架制作安装，应根据设计详图配制，一般为成品现场组装。其支座架地脚盘安装应符合设计要求。 2.4热水器设备组装： 2.4.1管板式集热器是目前广泛使用的集热器，与贮热水箱配合使用，倾斜安装。集热器玻璃安装宜顺水搭接或框式连接。 2.4.2集热器安装方位：在北半球，集热器的最佳方位是朝向正南，最大偏移角度不得大于15℃。 2.4.3集热器安装倾角：最佳倾角应根据使用季节和当地纬度确定。 2.4. 3.1在春、夏、秋三季使用时，倾角设备采用当地纬度。 2.4. 3.2仅在夏季使用时，倾角设置比当地纬度小10°。 2.4. 3.3全年使用或仅在冬季使用时，倾角比当地纬度大10°。 2.4.4直接加热的贮热水箱制做安装： 2.4.4.1给水应引至水箱底部，可采用补给水箱或漏斗配水方式。 2.4.4.2热水应从水箱上部流出，接管高度一般比上循环管进口低50至100mm，为保证水箱内的水能全部使用，应从水箱底部接出管与上部热水管并联。

太阳能热水系统工程施工组织方案设计

目录第一章、施工组织设计 (2) 第一节、项目实施工作计划 (2) 第二节、施工组织计划 (5) 一、工程重点、难点 (5) 二、施工组织策划 (6) 三、施工资源需求计划 (7) 四、施工总平面布置规划 (15) 五、进度计划保证措施 (16) 六、工程施工方案 (20) 七、工程质量管理策划 (25) 八、安全、文明施工管理策划 (27) 九、和谐施工与绿色施工管理策划 (28) 十、组织协调管理策划 (32) 十一、冬雨季施工技术措施的编制与实施 (34) 十二、竣工验收流程 (36)

第一章、施工组织设计第一节、项目实施工作计划一、工期计划工程总目标：按期完工项目工期计划严格按照甲乙双方约定执行：二、设计和设计联络实施工作计划 1、设计联络会的目标：通过设计联络会协商解决明确双方的责任和义务以方便合同的顺利执行。2、设计联络会的组织： 1）设计联络的组织工作由甲方负责。 2）我方接到进场施工通知后，将设计联络进度计划、图纸文件提交计划等报招标人予以确定。 3）我方会在设计联络会召开前两周，将需要确认的图纸和资料提交给甲方。 4）我方选派参加设计联络的技术人员是在设计方面有多年工作经验的工程师，并且为本项目的主要技术人员。所有参加联络会议的技术人员精通技术、身体健康。 5）联络会期间，我方保证做好会议记录，并形成会议纪要，并配备必要的办公用品。 6）联络会之后，我方将按照会议纪要的要求完成其所规定的工作。 3、设计联络的容： 1)设计联络会议主要解决的问题包括但不限于以下几个方面：

A. 我方完整的介绍产品的技术、设计思想。 B. 双方互提基础资料，确认设备功能、技术参数和设备数量。 C. 甲方审核我方技术规格书，确定我方设计方案； D. 确定与其它系统的接口； E. 确定组装、调试（含联调）、验收的相关标准； F. 确定产品的出厂验收、检验部件清单、试验项目、技术规格及试验方法； G. 确定产品完成现场组装后的工程质量验收方法； H. 确定维护保养方式。 2)我方的设计工作严格执行投标人质量体系和质量计划的相关规定，并符合甲方、监理单位提出的要求。 3)我方根据用户需求书的要求以及设计联络的容及时间要求，在规定的时间完成对投标产品的设计。在设计联络会议期间由招标人审查后签署设计认可证明，此后我方才能进行设备制造工作。设计联络会议 4、参加人员：业主方可派遣相关人员如：项目主管部门、设计管理部门、合同管理部门有关人员等。我方可派遣质量部、开发部、设计部、工程安装公司等相关部门人员进行参加。其他如有必要可召开临时联络会议。与设计联络有关的一切费用由我方负责，报价已含在总报价中。三、产品的装卸、储存、包装、发运我方对产品的装卸、储存、包装、发运建立有一定的程序，形成文件并加以实施。 1、包装方案 1)包装方式：包装方式：木底座+拉伸膜+塑料袋包装，保证在运输、装卸过程中完好无损，并有减振、抗冲击的措施。所有货物均按运输装卸的不同要求及货物本身的特性，有关包装、储运标志、包装标志符合GB/T6388和GB/T191的有关规定。产品包装前，我方负责进行检查清理，不留遗物，并保证零部件齐全。 2)包装所用的材料及包装结构具有较强的可复原性，以保证货物在现场开箱

太阳能热水系统设计计算

.太阳能热水系统设计计算 .1基本参数 (1) 用水人数 404号楼共有住户21户，每户以2.8人计，用水人数共计约59人。 (2) 用水定额(热水定额) 404号楼有集中热水供应和淋浴设备，每人每日用热水定额以60℃热水计算，取100L/人·d。 (3) 用水时间 24小时全日供应热水 2设计计算 (1) 设计小时耗热量的计算式中：Qh—设计小时耗热量(W) m—用水人数 qr—热水用水定额(L/人·d) Qh—水的比热，c=4187(J/kg·℃) tr—热水温度，tr=60(℃) tL—冷水温度，tL=10(℃) r—热水密度(kg/L)，r=0.983kg/L kh—小时变化系数，kh＝5.12 Qh=71951(W) (2) 设计小时热水量式中：qrh—设计小时热水量(L/h) h—设计小时耗热量(W) tr—设计热水温度(℃)，tr=55(℃) tL—设计冷水温度(℃)，tL=10(℃)

r—热水密度(kg/L)，r=0.986(kg/L) qrh=1394.32(L/h) (3) 全日供应热水系统的热水循环流量式中：qx—全日供应热水的循环流量(L/h) Qs—配水管道的热损失(W)，取设计耗热量的5% △t—配水管道的热水温度差(℃)，取5℃ qx= 615.6(L/h) (4) 热水供水管的设计秒流量q(L/s) 计算最大用水时卫生器具给水当量平均出流概率式中：Uo—生活给水管道的最大用水时卫生器具给水当量平均出流概率(%) qr—最高热水用水定额 m—每户用水人数 kh—热水小时变化系数 Ng—每户设置的卫生器具给水当量数 T—用水时数(h) 0.2—一个卫生器具，给水当量的额定流量(L/s) Uo＝0.012% 查《建筑给水排水设计规范》(GB50015－2003)得系统热水供水管的设计秒流量为q=2.51(L/s)。 3 设备选取 (1) 蓄水箱对于太阳能热水系统，由于受自然条件(太阳辐射一天之内随时间变化)的限制，太阳能集热系统，不可能全天24小时满足设计小时用水量(qrh)的要求。为满足使用要求，根据实际情况，考虑蓄热水箱水量、太阳能集热板的功率和用户用水量之间的关系，设计水箱容量为4.5个最大小时用水量(qrh)，则必能满足用水量的要求。水箱的有效容积vk＝4.5 qrh≈6.5m3。 (2) 太阳能系统水泵选择：

关于执行太阳能热水系统与民用建筑一体化技术的通知

本文由ｌｉｕｙｕｎｆｅｉ１２１５贡献ｄｏｃ文档可能在ＷＡＰ端浏览体验不佳。建议您优先选择ＴＸＴ，或下载源文件到本机查看。关于执行太阳能热水系统与民用建筑一体化技术的通知发布部门：　河北省建设厅　文号：　冀建质〔２００８〕６１１　号　日期：　２００８－１０－１３　００：００号　［　大　中　小　］　［　背景颜色］　［　打印文章　］　［　关闭本页　］各设区市建设局、规划局、住房保障和房产管理局、华北石油管理局：　为贯彻落实《中华人民共和国节约能源法》、《中华人民共和国可再生能源法》、《民用建筑节能条例》等有关　法律法规，以及《国务院关于加强节能工作的决定》的精神，促进我省建设领域节能工作全面开展，加快民用建筑太　阳能热水系统一体化技术应用的步伐，根据国家《民用建筑太阳能热水系统应用技术规范》（ＧＢ５０３６４－２００５）、《太　阳能热水系统设计、安装及工程验收技术规范》（ＧＢ／Ｔ１８７１３－２００２）等标准规范的规定，决定在我省民用建筑中全面　执行太阳能热水系统一体化技术。现将有关事项通知如下：　一、新建民用建筑应将太阳能热水系统作为建筑设计的组成部分，与建筑主体工程同步设计、同步施工，同步验　收。　十二层及以下的新建居住建筑和实行集中供应热水的医院、学校、饭店、游泳池、公共浴室（洗浴场所）等热水　消耗大户，必须采用太阳能热水系统与建筑一体化技术；对具备利用太阳能热水系统条件的十二层以上民用建筑，建　设单位应当采用太阳能热水系统。国家机关和政府投资的民用建筑，应带头采用太阳能热水系统。　对因技术或其他特殊原因不能采用太阳能热水系统的民用建筑，由当地建设行政主管部门审核认定是否采用太阳　能热水系统，对应采用而不采用太阳能热水系统的民用建筑，规划行政主管部门不得颁发建设工程规划许可证，施工　图审查机构不得出具施工图审查合格书，建设行政主管部门不得颁发建筑工程施工许可证、不得办理竣工验收备案手　续。　对未设置太阳能热水系统的既有民用建筑，鼓励产权单位或物业公司在确保建筑质量和安全，不影响环境景观的　前提下，统一组织配置太阳能热水系统。　二、各级规划行政主管部门依法对民用建筑设计方案进行审查时，应充分考虑太阳能热水系统利用的要求，合理　确定建筑的布局、形状和朝向。　三、各级建设行政主管部门应将太阳能热水系统的设计纳入设计管理体系；对太阳能热水系统安装工程实行质量　监督和验收管理；对从事太阳能热水系统安装维修业务的企业实行监督管理。　四、各级住房保障行政主管部门应积极支持、协调产权单位或物业公司，有计划、有组织地实施太阳能热水系统　一体化改造。　五、设计单位应将太阳能热水系统与建筑主体工程同步设计，做到太阳能热水系统与建筑有机结合，融为一体、　协调统一，整齐美观，确保结构安全、使用可靠；设计图纸内容、深度应满足施工安装的要求。　六、太阳能热水系统必须纳入建筑节能设计专项审查，施工图审查机构应在建筑节能专项审查中对太阳能热水系　统提出专项审查意见，审查合格的应在《民用建筑节能设计审查备案登记表》中注明，并报当地建设行政主管部门备　案。七、施工单位、工程监理单位应严格按照审查合格的施工图设计文件、有关技术规范进行施工和监理，并对进入　施工现场的太阳能热水设备和配件进行查验，严禁将不合格的太阳能热水设备及其配件应用于工程中。　八、建设单位在签订设计合同、施工合同时，应明确约定采用太阳能热水系统的具体要求，不得明示或暗示设计　单位、施工单位不采用太阳能热水系统和使用不符合产品技术标准的设备；建设单位在组织工程竣工验收时，必须在　建筑节能专项验收时对太阳能热水系统一并验收。　九、任何单位和个人不得擅自变更和取消太阳能热水系统设计内容，施工中有涉及太阳能热水系统的设计变更必　须经原设计单位变更设计，由原施工图审查机构审查合格后方可变更。对擅自取消太阳能热水系统的工程，不得通过　竣工验收。　十、各设区市、县（市）应在　２００８　年　１１　月　１　日起全面执行民用建筑太阳能热水系统一体化技术。　十一、各设区市主管部门要根据本通知要求，结合本地实际，制定具体措施，确保民用建筑采用太阳能热水系统　一体化技术落实到位，形成制度，抓出成效。　二〇〇八年十月十三日１本文由ｌｉｕｙｕｎｆｅｉ１２１５贡献

太阳能热水系统施工组织设计

目录第一章、工程概况 (1) 第二章、项目组织机构 (33) 第三章、工期计划及保证措施.....................................................错误!未定义书签。第四章、HSE管理措施................................................................错误!未定义书签。第五章、施工准备.........................................................................错误!未定义书签。第六章、施工组织设计方案.........................................................错误!未定义书签。第七章、技术方案.........................................................................错误!未定义书签。第八章、检验设备及检验方案.....................................................错误!未定义书签。第九章、技术支持及售后服务条件.............................................错误!未定义书签。第一章、工程概况本项目为中国石化长城能源化工（宁夏）煤业有限公司宋新庄煤矿太阳能电辅热自动控制洗浴系统，原集中供热热源与现有系统进行局部改造，新建太阳能电辅热以及控制系统。主要工作内容包括太阳能电辅热自动控制洗浴系统的土建施工、太阳能热水系统设备、电辅助设备及配电设备、配电电缆、其它配套水泵等设备采购、设备设施运输和装卸、安装、系统检测、调试、验收、仪表检验、培训及其它技术服务、保修、售后服务等内容。项目工程施工完成后具备运行条件，项目为交钥匙工程，效能达到设计参数要求。具体包括以下 1、土建工程：包括电辅助锅炉配电电源缆线管沟的开挖、电缆缆线的敷设；太阳能安装各种管线中墙面、屋面、屋顶的开孔，安装完成后孔洞的封堵、防水及需墙面的恢复，要求达到原设计使用效果；及其它与本工程相关的所有土建工程。

住宅建筑中常用的太阳能热水系统形式

住宅建筑中常用的太阳能热水系统形式 1，分户式系统住宅建筑中常见的太阳能热水系统主要有分户式和集中式俩种系统分户式系统是最常见的系统形式，各家各户自成独立的系统，没有各户之间的流量分配问题，以及复杂的控制问题，安全隐患也比较好解决。但由于各户之间使用的不平衡，不能够充分利用太阳能集热设施，利用率不高，从而造价相对较高。分户式又分分体式和整体式两种形式。 2，集中式系统集中式的太阳能热水系统是指集中集热和集中供热，集中集热系统太阳能利用效率高，热水资源实现共享。系统通过集热器集中集热，将热水放于储水箱中，水温达到设定温度时，热水进入恒温水箱储存供用户使用，没有达到要求时启用辅助加热设施加热后进入恒温水箱，系统可根据要求实现24小时供水或定时供水。集中式太阳能热水系统集成化程度高，管路简单，初期投资较少。但由于系统集中运行，一旦某点出现故障，维修服务不及时，则将影响一大片用户，使许多用户热水供应不能得到保证。且在管路系统设计不当时，会出现支管较长，使用时需先放出较多冷水，浪费水资源。 3，半集中式系统半集中式太阳能热水系统的原理为：集热器集中集热，通过循环泵将热水输送到每个用户的承压水箱中，通过判断水箱中的水温和集热管中温度由温差控制启动电磁阀，在水箱中采用换热盘管将水箱中的水加热，用水时，热水由冷水顶出，水压温度。各户单独使用，热水资源分配均匀，集热部分可承压运行，系统闭式循环，避免因水质引起管路和集热器结垢，运行控制方式简单。该系统的最大特点是将热水储存于每户中，这样可以水箱的占地面积。太阳能系统形式的特点： 1．分户式太阳能热水系统的优缺点： A分户式太阳能热水系统的独立性能好，各户单独使用，互不影响，管理方便 B 分户式太阳能热水系统管路较多，总成本高于集中式太阳能热水系统。 2.集中式太阳能热水系统的优缺点： A集中式太阳能热水系统的集成化程度高，集中储热有利于降低造价并减少热损失；集中辅助加热系统能源利用效率高；热水集中供应可优化设计，管路简单；干管循环回水保证供水品质，但支管较长的用户放冷水量较多，系统必须考虑回水。 B对于住宅小区，集中式太阳能热水系统相对分户式太阳能热水系统，具有初投资少，集成化程度高的优势，同时模块化的集热器与建筑结合也比较美观。 C集中式太阳能热水系统需分户计量收取生活热水费，物业管理难度大。

太阳能热水设备及安装施工工艺

太阳能热水设备及安装施工工艺依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002 1、范围本工艺标准适用于民用和一般工业建筑的普通平板直管式太阳能热水器及管道安装。 2、施工准备 2.1材料要求 2.1.1太阳能热水器的类型应符合设计要求。成器应有出厂合格证。 2.1.2集热器的材料要求： 2.1.2.1透明罩要求对短波太阳辐射的透过率高，对长波热辐射的反射和吸收率高，耐气侯性、耐久、耐热性好，质轻并有一定强度。宜采用3～5mm厚的含铁量少的钢化玻璃。 2.1.2.2集热板和集热管表面应为黑色涂料，应具有耐气候性，附着力大，强度高。 2.1.2.3集热管要求导热系数高，内壁光滑，水流摩阻小，不易锈蚀，不污染水质，强度高，耐久性好，易加工的材料，宜采用铜管和不锈钢管；一般采用镀锌碳素钢管或合金铝管。筒式集热器可采用厚度2～3mm的塑料管（硬聚氯乙烯）等。 2.1.2.4集热板应有良好的导热性和耐久性，不易锈蚀，宜采用铝合金板，铝板、不锈钢板或经防腐处理的钢板。 2.1.2.5集热器应有保温层和外壳，保温层可采用矿棉、玻璃棉、泡沫塑料等，外壳可采用木材、钢板、玻璃钢等。 2.1.3热水系统的管材与管件宜采用镀锌碳素钢管及管件，要求见第二章。 2.2主要机具： 2.2.1机械：垂直吊运机、套丝机、砂轮锯、电锤、电钻、电焊机、电动试压泵等。 2.2.2工具：套丝板、管钳、活扳手、钢锯、压力钳、手锤、煨弯器、电气焊工具等。 2.2.3其它用具：钢卷尺、盒尺、直角尺、水平尺、线坠、量角器等。 2.3作业条件： 2.3.1设置在屋面上的太阳能热水器，应在屋面做完保护层后安装。 2.3.2屋面结构应能承受新增加太阳能热水器设备的荷载。 2.3.3屋面结构应能承受新增加太阳能热水器设备的荷载。 2.3.4太阳能热水器安装的位置，应保证充分的日照强度。 3、操作工艺
