城市地下管线探测与管理技术的发展及应用

关键词：地下管线；探测技术；管理技术；发展；应用

随着对城市地下管线重要地位与作用认识的不断提高,20世纪80年代末以来全国各地纷纷组织开展城市地下管线普查,积极推进城市地下管线信息化建设,地下管线探测与管理技术得到较快发展,并取得良好的经济与社会效益。

一、城市地下管线探测技术的发展及应用

1.城市地下管线探测技术的发展演变

获取城市地下管线的重要环节就是地下管线的探测，我国的地下管线探测技术经历了由开井调查——物探技术——“内外业一体化”探测技术。

开井调查主要是通过整测已建地下管线、测量新建地下管线的方式对城市的地下管线进行集中式普查，在20世纪90年代以前，北京、上海、南京等城市采取开井调查的手段对地下管线进行过普查。由于城市的地下管线具有复杂性和隐蔽性，因此，开井调查这种手段获取的信息不够准确，资料不够完善。开井调查探测人员的专业素质不高、探测手段落后、仪器设备简陋，而且相关的城市地下管线的探测研究在我国并没有兴起，地下管线的探测处于初级起步阶段。在当时的条件下，城市地下管线探测人员只能通过开挖样洞和开井的方法调查，并测绘出城市地下管线的三维坐标，如果是新建的城市地下管线则主要通过施工阶段的设计图纸为依据对城市地下管线进行反映。

探测技术是在二十世纪八十年代开始在城市地下管线探测中使用，随之地面测温法、雷达探测法以及电磁感应法在城市地下管线的探测中得到了广泛的应用，伴随着地下管线探测仪器和技术的不断更新，探测的精确度和准确度也不断得到了提高。C扫描法、闭路电视声呐法等在不同的底线管线行业和不同的城市投入使用，并在城市地下管线的探测评估方面取得了突出的成果。

二十世纪九十年代，数字化城市建设理念提出之后，城市地下管线的信息化建设逐渐提上日程，”内外业一体化“探测技术逐渐的得到应用和推广，该探测技术也逐渐由以前的操作繁琐、分离脱节转变为自动化、智能化和数字化、信息化，促使城市地下管线的探测更加的规范。

2.城市地下管线探测技术的应用前景

城市地下管线探测的应重视对复杂环境下的地下管线探测仪器设备的研究，研发出抗干扰力强、智能化以及准确度高的现代化城市地下管线探测设备，同时也应该加大对适应不同地形、地下管线埋设环境的低下管线探测技术，从而在一定程度上提高城市地下管线探测结果的准确性和可靠性。全球定位系统技术、实时动态控制系统技术以及“内外一体化”探测技术等在城市地下管线中的综合运用将会提高探测的效率和质量，确保探测信息资料的精确性。为了建立完善的城市地下管线信息库，我国在城市地下管线探测智能化和评价等方面的研究也会相应增多。在未来，城市地下管线的自动化程度将会不断增强，地下管线资料信息资源的共享程度也会不断加深。

二、城市地下管线管理技术的发展及应用

1.城市地下管线管理技术的发展演变

城市地下管线管理技术在发展演变的过程中，逐渐实现了信息数据和地况信息两者之间的综合化网络化管理，从而最大限度地发挥了城市地下管线管理信息资源的经济效益和社会效益。

在二十世纪九十年代以前，我国主要是排水管线、通讯管线等规模较小、种类也较少的城市地下管线，地下管线资料信息的管理也主要是人工管理，这种管理方式很容易造成资料的短缺、分散和丢失，从而大大降低了城市地下管线信息资料的准确性和完善度。

伴随着我国经济的不断发展，到了二十世纪九十年代初，我国逐渐尝试着将计算机技术应用到城市地下管线信息资料的管理当中，但此时依旧处于城市地下管线管理的初级阶段，城市地下管线信息资料的管理仍旧处于被动的模式之下。

二十世纪九十年代中期城市地下管线的规模和种类不断增多，这在一定程度上也就推动了传统的城市地下管线管理的发展，数字测绘技术、信息库技术以

及地理信息系统技术逐渐取代传统的城市地下管线管理技术。这个时期的城市地下管线管理技术处于单机操作的起步阶段时期，地下管线的信息资源共享程度差、自动化程度低。

二十世纪九十年代至今，国家逐渐加重了对城市地下管线管理的重视，相关的法律规范相继出台，我国的城市地下管线在国家政策的鼓励和支持下，实现了信息化动态管理，城市地下管线数据库也逐渐建立和完善；电子技术技术的发展呢，推动了NET、VB、MapGIS以及C语言等软件和平台的开发，这也就推动了城市地下管线信息管理系统更加的方便快捷，而且实用性增强，促进了城市地下管线信息管理系统的快速发展。城市地下管线与管理信息系统、办公自动化相互结合，促进了城市地下管线信息管理的规范化和科学化，同时也为城市地下管线信息资源的共享提供了条件。

2.城市地下管线管理技术的应用前景

城市地下管线具有信息量大、动态性强、复杂隐蔽的特点，在城市地下管线管理中合理科学的应用地理信息系统技术、信息库技术以及网络技术，提高信息收集、管理和应用的高效性。伴随着电子信息技术和科学技术的不断发展，城市地下管线的数据库建设将会不断完善，城市地下管线信息系统也会越来越重视，利用城市地下管线数据库资源进行决策的制定也将成为现实，城市地下管线的相关技术标准和法律规范也会不断的更新和健全，城市地下管线集测评、监督、管理等于一身的信息化标准体系也会不断确立和完善。

三、小结

地下管线是城市赖以生存和发展的生命线,保障地下管线安全高效运行关系重大。借鉴国际城市地下管线的探测和管理标准，顺应城市发展的趋势，更新和完善城市地下管线的探测和管理技术，从而进一步实现城市地下管线科学化和信息化的探测和管理。

参考文献：

[1]李学军洪立波;城市地下管线探测与管理技术的发展及应用[J];《城市勘测》;2010年04期

[2]李学军洪立波;城市地下管线的安全形势与对策[J];《城市勘测》;2011年05期

[3]杜良法李先军;复杂条件下城市地下管线探测技术的应用[J];《地质与勘探》;2007年03期

城市地下管线探测与管理技术的发展及应用

城市地下管线探测与管理技术的发展及应用摘要：伴随着城市的发展，我国的各个地区逐渐增强了对城市地下管线的重视，地下管线的探测与管理技术也不断地得到了创新和发展。本文分别介绍了城市地下管线探测技术的发展及应用与城市地下管线管理技术的发展及应用。不论是城市地下管线的探测技术还是管理技术都面临着非常广阔的发展前景，通过高效地应用城市地下管线探测与管理技术，实现地下管线经济效益和社会效益的最大化。关键词：地下管线；探测技术；管理技术；发展；应用随着对城市地下管线重要地位与作用认识的不断提高,20世纪80年代末以来全国各地纷纷组织开展城市地下管线普查,积极推进城市地下管线信息化建设,地下管线探测与管理技术得到较快发展,并取得良好的经济与社会效益。一、城市地下管线探测技术的发展及应用 1.城市地下管线探测技术的发展演变获取城市地下管线的重要环节就是地下管线的探测，我国的地下管线探测技术经历了由开井调查——物探技术——“内外业一体化”探测技术。开井调查主要是通过整测已建地下管线、测量新建地下管线的方式对城市的地下管线进行集中式普查，在20世纪90年代以前，北京、上海、南京等城市采取开井调查的手段对地下管线进行过普查。由于城市的地下管线具有复杂性和隐蔽性，因此，开井调查这种手段获取的信息不够准确，资料不够完善。开井调查探测人员的专业素质不高、探测手段落后、仪器设备简陋，而且相关的城市地下管线的探测研究在我国并没有兴起，地下管线的探测处于初级起步阶段。在当时的条件下，城市地下管线探测人员只能通过开挖样洞和开井的方法调查，并测绘出城市地下管线的三维坐标，如果是新建的城市地下管线则主要通过施工阶段的设计图纸为依据对城市地下管线进行反映。探测技术是在二十世纪八十年代开始在城市地下管线探测中使用，随之地面测温法、雷达探测法以及电磁感应法在城市地下管线的探测中得到了广泛的应用，伴随着地下管线探测仪器和技术的不断更新，探测的精确度和准确度也不断得到了提高。C扫描法、闭路电视声呐法等在不同的底线管线行业和不同的城市投入使用，并在城市地下管线的探测评估方面取得了突出的成果。

《城市地下管线测量》课程教学大纲

《城市地下管线测量》课程教学大纲一、基本信息二、教学目的与任务（一）目的城市地下管线测量是测绘工程本科专业的一门专业课程。城市地下管线是城市的“生命线”，是城市赖以生存和发展的物质基础。城市地下管线测量采集获取地下管线的空间位置和属性信息，为城市提供基础性数据之一；绘制管线图及构建管线信息系统，是城市的信息化建设的重要方面。城市地下管线测量是为适应城市高速发展的需要，而开设的一门集理论性和实践性于一体的应用性很强的课程。（二）任务通过对本课程的学习，学生应掌握城市地下管线探查与测量的基本理论知识和相关技术。具体包括，城市地下管线的分类及内容；城市地下管线测量的内容与方法；城市地下管线探查的基本理论、仪器设备及操作方法；城市地下管线数据的组织与管理以及管线信息系统介绍等。通过本门课程的学习使学生了解和掌握地下管线资料对现代社会的重要性，理解管线探测的意义，选择合适的管线探测技术和设备，正确处理城市管线探测工作中遇到的问题，提高学生从事实际工作的技能，并了解管线探测的发展方向。三、教学内容与要求（一）绪论2学时了解城市地下管线测量课程的目的、意义、主要内容及发展历史；掌握城市地下管线及其探测、测量、数据管理的主要概念和内容。 1、城市地下管线概述 2、城市地下管线探测

3、城市地下管线测量 4、城市地下管线数据管理（二）城市地下管线测量6学时了解城市地下管线测量的工作内容，掌握城市地下管线控制测量、管线点测量、定线测量、竣工测量、横断面测量等的基本方法和技术；熟悉管线图的种类及绘制要求和方法。 1、城市地下管线控制测量 2、管线点测量和横断面测量 3、城市地下管线定线测量和竣工测量 4、城市地下管线图绘制（三）城市地下管线探查6学时了解城市地下管线探查的方法，知道城市地下管线探查的电磁法及电磁波法的原理，熟悉电磁法的分类及特点，掌握管线探测仪及探地雷达仪器的结构及使用方法。 1、城市地下管线探查的方法概述 2、城市地下管线电磁探查法 3、管线探测仪及其用 4、城市地下管线电磁波探查法 5、探地雷达仪及其应用（四）城市地下管线数据组织与信息管理2学时了解城市地下管线数据的组织与管理概念，熟悉城市地下管线信息系统的组成部分、功能及特点。 1、城市地下管线的数据的自动采集 2、城市地下管线数据组织 3、城市地下管线信息系统四、学时分配表五、主要教学方法（一）知识传授城市地下管线测量主要采用理论教学与实践教学相结合的教授方法。课堂教学中多以实例教学为主，辅以图片、影像等多媒体的形式讲解理论与方法，做到整个课程条理清晰，重点突出。针对课程中的重点与难点，布置课外作业，通过问题解答、理论阐述、实际计算等练习，加深学生对教学内容的理解。同时，辅以实践教学，弥补课堂教学的不足。（二）能力培养综合运用多种教学手段，引导学生在接受基础知识基础理论的同时，加深对本专业的认识，提高对专业知识学习的兴趣。在教学过程中，注重提高学生的自学能力，能够主动了解

地下管线探测技术与探测方法

地下管线探测技术与探测方法文章来自赣州宇辉仪器设备有限公司https://www.360docs.net/doc/0d3323079.html, 中心议题：地下管线探测技术与探测方法解决方案：地下管线探查地下管线测量利用地下管线信息系统 1、地下管线探测技术简介地下管线探测技术已应用多年。早在第二次世界大战末，人们为了寻找战争遗留的地雷和其他未爆炸物而试图将物探技术应用于实际，但当时只有一些常规物探方法，由于分辨率低、抗干扰能力差，效果不大。进入20世纪80年代末，研制者们采用新型磁敏元件、新型滤波技术、天线技术、电子计算机技术使这类仪器的信噪比、精度和分辨率大大提高，且更加轻便和易于操作，实现了高精度、高分辨率。又由于计算机软件技术的开发，使得探测数据能够通过计算机进行处理，从而形成了一项适用技术。 1.1、地下管线探查地下管线探查是指应用地球物理勘探的方法对地下管线进行定位、定走向、定埋深。它的原理是:地下管线的存在会改变天然的或人为产生的地球物理场的分布，即产生异常。研究这些异常的形态、分布、形状可获得地下管线位置的有关资料。常用的地下管线探测方法有两种: （1）充电法。对地下管线施加直流电，在地面上观察电磁场的异常，以确定地下管线所在的位置，这种方法的特点是仪器轻便、方法简单、定位精度高，在地下管线密集的区域有较好的分辨率，但使用条件必须有可供充电的出露点，在地层电阻串低时效果差。（2）电磁感应法。是观察地下管线在一次电磁场作用下，利用发射线圈产生的电磁场对金属管线感应所产生的二次电磁场的变化规律以确定地下管线的位置，这种方法的特点是不需出露点，在地下管线比较少的情况下效果好。

为克服这些缺点，国外已研制出具有仪器输出阻抗与被测管线阻抗自动区分信号的探测仪，可最大限度地避免被测管线的电磁信号受周围环境的干扰。可见，地下管线探测技术理论、仪器装备、电算解释应属物探理论及技术范畴，但又不同于常规的工程物探;应用领域应属于工程测量，又与常规的工程测量不一样，它是运用物探的原理对地下隐蔽体进行准确测量的技术。 1.2、地下管线测量地下管线测量是指对管线点的地面标志进行平面位置和高程连测;计算管线点的坐标和高程、测定地下管线有关的地面附属设施和测量地下管线的带状地形图，编制成果表。地下管线测量一般包括以下内容:控制测量，已有地下管线测量，地下管线定线与竣工测量，测量成果的检查验收。控制测量应在城市的等级控制网基础上布设，其方法为现有的成熟的测量方法均可采用。如电磁波导线，静态、快速静态和动态GPS测量。管线点的平面位置和高程测量可采用GPS测量、导线串联法或极坐标法等。 1.3、地下管线信息系统地下管线信息系统是地下管线探测的重要组成部分，可以是采用各种技术和手段，探明查清地下管线的空间位置、基本特征和属性，以电子数据形式存储在计算机能处理的介质上，实现信息的计算机管理。地下管线信息管理系统功能实用、信息规范、运行稳定，信息现势性好，技术先进。地下管线信息系统应具备下列功能: （1）地形图库管理功能; （2）管线数据输入与编辑功能; （3）管线数据检查功能; （4）管线信息查询、统计功能; （5）管线信息分析功能;

城市地下管网探测技术

摘要随着城市的日益繁荣和发展，作为市政建设重要组成部分的地下管网变得日趋复杂，为了给城建部门提供准确的地下管线分布资料，就迫切需要利用物探技术对城市复杂的地下管线进行详细探测。地下管线探查是指应用地球物理勘探的方法对地下管线进行定位、定走向和定埋深。地下管线探测的方法有现有资料调绘、探地雷达(GPR)、声学探测、红外线成像、钎探、电磁法。地下管线探测的基本程序包括:接受任务，收集资料，现场踏勘，仪器检验和方法试验，编写技术设计书，实地调查，仪器探查，地下管线点测量与数据处理，地下管线图编绘，编写技术总结和成果验收。

目录第1章地下管线探测技术简介......................... - 2 -1.1地下管线探查.. (2) 1.2地下管线探测的重要性 (2) 第2章地下管线探测的基本程序....................... - 3 -2.1现场踏勘 . (3) 2.2设置管线点 (4) 2.3地下管线测量 (4) 2.3.1 控制测量 ............................................................................................. - 4 - 2.3.2 地下管线点测量 ................................................................................. - 4 - 2.3.3地下管线数据处理及图形编辑 .......................................................... - 5 -第3章地下管线探测的基本方法....................... - 5 -3.1 现有资料调绘 . (5) 3.2探地雷达(GPR) (6) 3.3声学探测 (7) 3.4红外线成像 (7) 3.5电磁法探测 (8) 3.5 .1 直接法................................................................................................. - 9 - 3.5 .2夹钳法................................................................................................. - 9 - 3.5. 3 感应法............................................................................................... - 10 - 3.5 .4 精确测深法....................................................................................... - 10 -第4章影响地下管线探测精度的分析.................. - 11 -4．1环境因素 .. (11) 4．2人员素质 (11) 4．3设备性能 (11)

地下管线探测技术与探测设备

城市地下管线探测技术与探测设备 2012年8月摘要：本文分析了地下管线探测的特点及其工作原则，阐述了目前城市地下管线探测主要技术方法、特点及其工作原理，介绍了地下管线探测相关设备。随着我国城市建设现代化的发展，地下管线探测工程也越来越多，特别是大量非金属管线的使用对于地下管线探测技术提出了更高的要求，进行地下管线探测技术研究是一个长期的问题。关键词：管线探测技术；电磁法；探地雷达；管线仪 1 引言地下管线是城市最重要基础的设施，长期以来，它担负着传输信息，输送能量及排放废液的工作。它是城市赖以生存与发展的基础和保障，是保障城市功能正常发挥和人民安居乐业的神经和血管，因此被称为城市的地下生命线。但是由于种种原因，我国许多城市的地下管网分布资料不全，管线档案管理不规范。近年来，随着城市建设飞速发展，在施工过程中因损坏管线而引起的停水、停电、人员伤亡等重大事故在许多城市屡见不鲜。因此探测地下管线对于城市的正常运营和改扩建具有重要的意义。 2 我国地下管线探测技术发展简介使用物探方法进行地下管线探测我国开始于上世纪80年代末期。在此之前，获取地下管线资料的手段主要以向管线权属单位搜集已有的管线资料和开经调查为主，这时期获取的管线资料准确性、全面性都比较差。进入90年代，我国的地下管线探测技术得到迅速的发展，在地下管线普查工程中逐步使用了“内外业一体化”的作业模式和探测技术，一批专业化的探

测公司相继成立，国内许多大中型城市相继开展了城市地下管线普查工作。1994年原冶金部组织制订的《地下管线电磁法探测规程》YB／I9027—94和1995年颁布实施的行业标准《城市地下管线探测技术规程》CJJ61—94，推动了城市地下管线探测技术开始走向规范化，标志着以物探技术为基础的城市地下管线探测技术开始走向标准化和应用推广阶段。1996年成立了原建设部科技委地下管线管理技术专业委员会，为我国地下管线探测技术的发展和应用做了大量的工作。 “内进入2l世纪以来，随着数字化测绘技术以及计算机技术的发展与应用，外业一体化”探测技术得到了较快发展和应用推广。这一时期我国许多城市均采用“内外业一体化”探测技术组织进行了地下管线普查，提高了探测作业的工作效率，保证了普查工作成果的质量。2003年修订后的行业标准《城市地下管线探测技术规)CJJ61—2003，系统总结了“内外业一体化”技术经验和成果，为规范和统一技术的应用推广起到重要作用。 3 地下管线探测的特点和基本原则 3.1 地下管线探测的特点（1）工作环境复杂，地下管线探测不仅受管线本身材质影响，同时也受到当地的埋设状况等地质条件影响；（2）地下管线种类繁多，主要有：给水管、排水管、燃气管、电力电缆和路灯电缆、电讯电缆、供热管道、人防通道等。由管线所形成的物理场的种类和变化较大；（3）对探测设备具有较高的要求，必须满足规程的需要。既要经济实用，能够对管线进行连续追踪，快速、准确定位、定深；同时要具备多种频率，适

城市地下管线探测方法及影响因素

城市地下管线探测方法及影响因素王学得湖南物勘院贵州贵阳 550002 摘要:地下管网是现代化城市中的重要基础设施,完善城市基础设施的建设,提高城市地下载体的功能,对加速社会主义经济建设、改善人民生活条件、完善投资环境、提高城市现代化程度有着极其深远的意义。由于地下管线属于隐蔽工程，因而对地下管线从规划设计，施工，到建成投入运营进行全面、系统、准备的信息，科学地探明地下管线的准确位置、编制成图、建立地下管网信息系统，就成为现代化城市面临的重大管理和技术问题。关键词:地下管线定位定深信号随着中国现代化信息化进程的发展, 地下管线已由单一、简单形式发展到包括排水、给水、通信、燃气、工业管线等多类别布局复杂的管线网。但由于历史的原因，全国70%的城市地下管线没有基础性城建档案资料，每年因施工而引发的管线事故造成经济损失高达数百亿元。加强地下管网的探测与管理已显得越来越重要。 1.地下管线探测仪的介绍原理及参数 1.1地下管线探测仪的介绍本次在贵州贵阳地下管线探测中所使用仪器是英国雷迪公司生产的RD-4000型地下管线探测仪。工作频率为8KHz、33KHz、65KHz等。该仪器性能稳定、效率高、精度好，可用于金属管道及电力、通信管线的探查。探测方法以主动源法为主，亦可采用被动源法，激发方式主要采用直联法、感应法、夹钳法。 1.2地下管线探测仪的基本原理以地下管线与周围介质存在明显的物理性质差异为基础，将一交变电磁信号施加于埋设于地下的金属管线，金属管线与大地之间构成回路，由于金属管线的集流效应而产生一个交变线电流，用仪器在地面检测这个线电流产生的交变电磁信号，从而确定地下管线的空间位置。 1.3地下管线探测仪的六个参数（1）仪器一致性：多台仪器在同一测区内工作，为了使探测数据波动范围窄，各数据趋于一致，而对仪器进行的检验。（2）最小收发距：10m （3）最佳收发距：80m （4）最佳工作频率：33KHz （5）最佳发射功率：50%

地下管线探测技术与探测设备解读

公司相继成立，国内许多大中型城市相继开展了城市地下管线普查工作。1994年原冶金部组织制订的《地下管线电磁法探测规程》YB／I9027—94和1995年颁布实施的行业标准《城市地下管线探测技术规程》CJJ61—94，推动了城市地下管线探测技术开始走向规范化，标志着以物探技术为基础的城市地下管线探测技术开始走向标准化和应用推广阶段。1996年成立了原建设部科技委地下管线管理技术专业委员会，为我国地下管线探测技术的发展和应用做了大量的工作。进入2l世纪以来，随着数字化测绘技术以及计算机技术的发展与应用，“内外业一体化”探测技术得到了较快发展和应用推广。这一时期我国许多城市均采用“内外业一体化”探测技术组织进行了地下管线普查，提高了探测作业的工作效率，保证了普查工作成果的质量。2003年修订后的行业标准《城市地下管线探测技术规)CJJ61—2003，系统总结了“内外业一体化”技术经验和成果，为规范和统一技术的应用推广起到重要作用。 3 地下管线探测的特点和基本原则 3.1 地下管线探测的特点（1）工作环境复杂，地下管线探测不仅受管线本身材质影响，同时也受到当地的埋设状况等地质条件影响；（2）地下管线种类繁多，主要有：给水管、排水管、燃气管、电力电缆和路灯电缆、电讯电缆、供热管道、人防通道等。由管线所形成的物理场的种类和变化较大；（3）对探测设备具有较高的要求，必须满足规程的需要。既要经济实用，能够对管线进行连续追踪，快速、准确定位、定深；同时要具备多种频率，适用不同的工作环境，有较高的分辨率和较强的抗干扰性能。

城市地下管线测量基本知识#(精选.)

城市地下管线测量基本知识 2.1城市地下管线的分类城市地下管线是指在城市规划区范围内，埋设在城市规划道路下的给水、排水、燃气、热力、工业等各种管道、电力、电信电缆以及地下管线综合管沟（廊）等。从管线传输或排放物质的性质来分，城市地下管线可分为给水、排水、燃气、热力、电信、电力、工业和综合管沟（廊）八大类管线，每一大类管线还可根据传输或排放物质的差异或其功能的差异分为不同的小类，如给水管线可分为生活水、循环水、消防水、绿化水和中水等；燃气管线可分为煤气、天然气、液化气和煤层气等；排水管线可分为雨水、污水和合流等；热力管线可分为热水、蒸汽和温泉等；电力管线可分为供电、照明、电车、信号、广告和直流专用线路等；电信管线可分为市话、长途、广播、有线电视、宽带、监控和专用等；工业管线可分为氢气、氧气、乙炔、石油、航油、排渣和垃圾等；综合管沟（廊）管线可分为综合管廊和综合管沟等。 2.2地下管线测量地下管线测量工作分为地下管线的探查和地下管线的测量两部分。 ①地下管线的探查地下管线的探查主要针对明显的线点（主要有接线箱、变压器、消防栓、入孔井、窨井等附属设施）进行。作业时将所有窨井逐一打开，一一测量管径、走向、管道位置、深度等直接数据，并对走向判断不清的管线进行查证。 ②地下管线的测绘地下管线的测量可依据第一步地下管线的探查所绘制的草图进行。内容主要包括以下几方面： (1)建立地下管线测量控制网，为管线点联测和管线图测绘提供基础。 (2)进行管线点联测，确定管线点的坐标与高程。 (3)内业进行管线图的绘制。 2.3地下管线测量平面和高程控制网的建立对于已有大比例尺地形图的地区，应充分利用原有控制点进行施测各管线特征点如果没有控制点或密度不够时，则应建立精度适宜，密度合理，点位不易被施工破坏的平面和高程控制网可采用全站仪布设光电测距导线或全球定位系统

XX市地下管线探测工程技术总结报告

XX 市地下管线探测技术总结 XXXXXXXXXXXXXXXX XXXX年XX月

XX市地下管线探测技术总结编写单位：XXXXXXXXXXXXXXXXXXXXXX 编写者：XXX 审批单位：审批者： XXXX年XX月

目录第一章工程概况 (1) 1.1 工程目的 (1) 1.2 工程要求 (1) 1.3 投入技术力量 (2) 1.4 完成的主要工作量 (2) 第二章技术及精度要求 (6) 2.1 技术依据 (6) 2.2 技术要求 (6) 2.3 精度要求 (8) 2.4 调查区坐标系统及起算依据 (8) 2.5 成图规格 (9) 第三章地下管线探测 (9) 3.1 隐蔽地下管线探查应遵循的原则 (9) 3.2 仪器选择 (9) 3.3 探测工作的展开 (9) 3.4 金属与非金属管线的探测 (10) 3.5 管线点编号及标注 (10) 3.6 探测技术 (10) 3.7 主要疑难管种与疑难地段的探测方法 (11) 第四章地下管线测量 (11) 4.1 一级GPS控制测量 (11) 4.2 高程控制测量 (11) 4.3 图根控制测量 (12) 4.4 管线点测量 (13) 第五章1：500带状地形图修补测 (13)

5.1 基本要求 (13) 5.2 地形测量 (13) 第六章管线图的编辑绘制 (14) 6.1 基本要求 (14) 6.2 管线图编辑 (14) 第七章检查验收 (15) 7.1 全面贯彻质量保证体系 (15) 7.2 认真落实“三检”制度 (16) 7.3 抽查比例 (16) 7.4 管线成果质量检查报告 (16) 第八章上交成果资料 (17) 8.1 技术文件 (17) 8.2 控制测量 (17) 8.3 管线探测 (17) 附录A 地下管线的代号和颜色 (18) 附录B 地下管线探测安全保护规定 (19) 第一章工程概况 1.1 工程目的城市地下管线的分布状况使城市规划、建设和管理的一项重要基础资料。随着XX市经济的快速发展、旧城改造及城市规模的不断扩大，城市地下管网系统也越来越庞大。为了查明地下管线状况，实现管线信息数字化管理，为经济发展提供可靠保障，XX市城建档案馆委托XXXXXXX对XX东路、XX改造区域周边道路、XX路3个作业区埋设于地下的各种管线进行探测。

地下管线图测绘

地下管线图测绘武汉大学测绘学院潘正风一．地下管线探测地下管线的分类和内容有: 电力管道:包括输配电电缆、动力电缆、照明电缆等管道。电信管道:包括光缆管线、电视管线、市话管线、长话管线、军用通讯管线等管道。给水管道:包括工业和生活用水、消防用水等输配水管道。燃气管道:包括煤气、天然气、液化石油气等的输配管道。下水管道:包括雨水、污水、工业废水等管道或渠道。工业管道:又称特种管道，包括:热力、工业用气体、液体燃料、化工原料、排灰排渣等管道。地下管线探测的概念包括地下管线探查和地下管线测量，前者主要针对缺少完整资料档案的已有的管线，后者主要针对新建的管线。 1．地下管线探查的任务和内容城市地下管线探查的任务是:查明各种地下管线的平面位置、高程、埋深、走向、结构材料、规格、埋设年代、权属单位等，通过地下管线测量，绘制成地下管线平面图和断面图，并采集城市地下管线信息系统所需要的一切数据。 2．地下管线探测的方法地下管线探查是在现场查明地下管线的敷设状况及在地面上的投影位置和埋深，并在地面设置管线点标志。地下管线探查方法包括：明显管线点的实地调查、隐蔽管线点的物探调查和开挖调查。 3．地下管线探测的精度要求地下管线点平面位置及深度探测的精度规定有：（1）隐蔽管线点的水平位置和埋深探查精度，（2）探测管线点的坐标和高程精度。按照《城市地下管线探测技术规程》（2003年）对城市地下管线探测的精度要求如下。类别平面位置限差埋深限差探查精度测量精度测绘精度±0.10h ±5cm 图上±0.5mm ±0.15h ±3cm 二．地下管线测量地下管线测量工作包括新建地下管线的施工测量(规划放线)、新埋设管线的竣工测量和已有管线探查测量。其成果为:地下管线正确的施工定位、测绘地下管线图（平面图和断面图）及采集城市地下管线信息系统所需要的信息。其地理空间位置必须采用本城市统一的平面坐标系统和高程系统。

地下管线竣工测量技术要求

地下管线竣工测量技术要求一、测图比例尺地下管线竣工测量图比例尺一般采用1：500。线路长度在1.0公里以上，考虑图纸使用方便，测图比例尺也可采用1：1000。二、坐标、高程系统地下管线竣工测量平面坐标采用泰州市独立坐标系统，高程采用1956年黄海高程系统。三、图廓要求地下管线竣工测量图当管线成带状分布时按地形图带状分幅法分幅；当管线成片分布时，按地形图统一分幅法分幅。按带状分幅法分幅时，图中应标注北方向，并均匀标注4个方格角点坐标。四、测量要求 1、地下管线竣工测量控制点布设和管线点的平面位置及高程用全站仪采用数字测绘法进行。技术要求按中华人民共和国建设部制定的《城市地下管线探测技术规程》CJJ61－2003执行。 2、地下管线点的测量精度：平面位置中误差相对于邻近控制点不得大于5厘米，高程中误差相对于邻近图根点不得大于3厘米。 3、实量地下管线埋深误差不得大于5厘米。五、地下管线竣工测量 1、地下管线竣工测量的对象为埋设于地下的给水、排水、燃气、热力、工业等各种管道以及电力、电信电缆。具体要求见下表：

2、地下管线竣工测量的内容为地下管线的平面位置、走向、埋深（或高程）、规格（圆管的内直径、管沟的宽×高）、管线类别、材质（铸铁管、钢管、混凝土管、钢筋混凝土管、塑料管、石棉水泥管、陶土管、陶瓷管、砖石沟）、载体特征（压力、流向、电压）、管沟或管块中的电缆根数或孔数、管线建构筑物和附属设施等。 3、应测量的管线点包括线路特征点（交叉点、分支点、转折点、变材点、变坡点、变径点、起讫点、上杆、下杆）和附属设施中心点。对巳埋管线不能通过巳有资料查清的应进行探测。 4、实量地下管线埋深时，自流管道量测内底埋深，有压力的管道量测外顶埋深，直埋电缆和管块测外顶埋深，电缆沟道量测内底埋深，地下隧道或顶管工程的地下管线量测外底埋深。 5、各种管线均应按规范进行详细调查，调查项目见下表：

城市地下管线探测技术

第一节城市地下管线探测技术一、城市地下管线分类和结构（一）地下管线的分类城市地下管线可分为供水、排水、燃气、热力、电力、电信和工业等管线。也可以按照系统分为:供水系统，中水系统，排水系统，热力系统，燃气系统，电力电信系统，物料系统。供水系统：自来水经水厂净化消毒后由供水管网送往不同用户。中水系统：将生产、生活使用过的污水处理成可利用的中水。排水系统：按污水和雨水分流原则，分别由雨水管沟和污水管道组成。热力系统：分工业供热和居民供热。又分为蒸汽管和热水管，部分是架空的明管，部分是直埋的暗管或地下管沟暗管。燃气系统：分为中、低压供气钢管。电力电信系统：埋地敷设于电缆沟。物料系统：分原油、天然气、石脑油、乙烯、丙烯、汽油、柴油、液化气和渣油等直埋管线。（二）地下管线的结构地下管线包括管线上的建（构）筑物和附属设施，前者有水源井、给排水泵站、水塔、清水池、化粪池、调压房、动力站、冷却塔、变电所、配电室、电信交换站、电信塔（杆）等，附属设施包括各种窨井、阀门、水表、排气排污装置、变压器、分线箱等。地下管线包括管线上的建（构）筑物和附属设施，地下管线可抽象为管线点和管线段组成。管线点可细分为：各种窨井、各种塔杆电缆分支点、上杆、下杆、消防栓、水表、出水口、测压装置、放气点、排污装置、排水器、涨缩器、凝水井、边坡点、变径点等。连接相邻两管线点的部分称管线段，可组成环状网和树状网的复杂网络，有的管线还具有方向。（三）地下管线的材质分为三大类：由铸铁、钢材构成的金属管线；

由钢、铝材料构成的电缆；由水泥、陶瓷和塑料材料构成的非金属管道，包括钢筋混凝土管、砖石沟道。管线材质与地下管线探测的仪器和方法密切相关。二、城市地下管线探测首先要依据地下管线探测的技术规定确定坐标系统、图幅划分、探测和测量的方法、精度和成果质量检查，进行地下管线图和成果表的编绘等。城市地下管线探测的基本流程如下：（1）签订合同。接受探测任务，明确测区范围。（2）收集整理资料。收集测区控制点成果、地形图、管线图及管线设计、施工与竣工资料。（3）现场踏勘。了解测区地形、地物、地质、地貌、交通以及管线情况。（4）编写技术设计书。制定管线探测的技术方法，进行工作进度安排，提出质量保证措施。（5）对已有管线的现况进行调绘，编制地下管线现况调绘图，同时进行管线控制测量。（6）地下管线探测的实地调查，对明显管线点作调查、记录和量测。（7）进行地下管线隐蔽管线点的探测，在地面设置标志。（8）采用数字测绘方法，进行管线测量，绘制地下管线带状地形图。（9）同时进行地下管线探测和测量的质量检查、编写质量检查报告。（10）编绘地下管线图。包括综合地下管线图、专业地下管线图、管线横断面图和局部放大图。（11）编制成果表。（12）进行数据处理和转换，建立地下管线网信息系统的管线网数据库。地下管线外业测量是指对工作区已有和新建的地下管线以及相关的地形、地物进行测量，其主要工作包括：管线控制测量、已有管线测量、新建管线的定线与竣工测量、管线图测绘和测量成果的检查验收等。在地下管线探测的同时应采用GIS技术建立城市地下管线网信息系统，为城市的规划、设计和施工服务，实现城市地下管线网信息科学化、自动化和规范化管理。

城市地下管线测量方法及技术分析

城市地下管线测量方法及技术分析摘要：随着经济的高速发展，城市化的脚步逐渐加快，城市地下管线的需求也在逐年增多，其对人们的生活质量有着重要影响，所以，控制地下管线的质量以及正确运用测量方法至关重要。此外，地下管线的测量方法对管网系统的施工具有重要影响，所以，要确保正确使用测量方法并保证质量，从而为城市管网的设计提供保障。本文简单阐述了地下管网的测量方法，对其中可能出现的问题以及措施进行了研究，并且对城市地下管线测量中经常使用的技术进行了介绍。关键词：城市地下管线；测量方法；技术分析前言随着我国经济的快速发展，城市化的脚步正在加快，在城市建设中对地下管线系统的需求也在逐渐增加。目前，我国城市正在朝着数字化趋势发展，而地下管道的数据信息对城市地图的完备具有十分重要的影响，所以，在进行城市建设时，正确测量地下管线能够改善管线系统。我国城市地下管线建设运行相对较早，因此取得了一定的效果，然而，由于技术的缺陷，在管理、测量和质量控制管线系统等方面依然会出现问题，阻碍了我国地下管道系统的稳定发展。所以，在以后的城市建设过程中，相关的负责人员要选择合理的测量方法，确保能够精确测量。 1 地下管线测量工作的进行价值目前，我国正在大力发展城市，在各方面的共同努力下，地下管线系统的建设正在被完善，大大促进了城市居民的生活水准，为市民的正常工作提供了便利。政府部门在对市政进行管理过程中，要重视城市管线系统的运行，这样能够确保城市的正常运转从而促进社会的发展。目前，城市中有各种管线，如负责水利的、电力的、网络的等等，其位置的安排是否合理、质量好坏将直接影响城市的未来发展水平。设计人员在实施管线系统设计时，倘若只是看到眼前，而未想到后期的维护改造，将会造成在以后的城市建设中发生管线位置妨碍建设的情况，最终造成资源的浪费以及未来城市建设的质量问题。现如今，由于相关人员对管线的具体信息并不了解，导致在城市建设中安全事故频繁发生，给人们的日常生活造成了重大影响。我国正在扩大城市规模建设，要重视相关的技术以及地下管线的测量方法。然而，目前我国的城市地下管线管理方法与国外相比还有一定的差距，阻碍了我国城市的建设。所以，我国在进行城市建设时，可以学习外国先进的地下管线的管理以及测量方法，改进并完善地下管线数据系统，满足人们的生活需求以及社会发展需要。 2 地下管线测量中所采用的方法 2.1 近距离平行管线测量倘若在进行城市建设过程中出现几条管线并行的情况，而且这几条管线之间的距离很小，会造成增加管道探测误差，严重的可能会出现数值错误。如今在进行管线施工时机械会大量使用，而且开挖技术也在不断发展，在进行施工时，通常情况下开挖的深度都会超过检测机械的探测深度，因此，在使用传统检测设备时准确度就会降低。对于由于上述探测数据造成的偏差，相关操作人员通常情况下会用下面几种方法进行检测。（1）激发法，即进行测量时，凭借发生线圈与干扰管线之间的联系，采用正

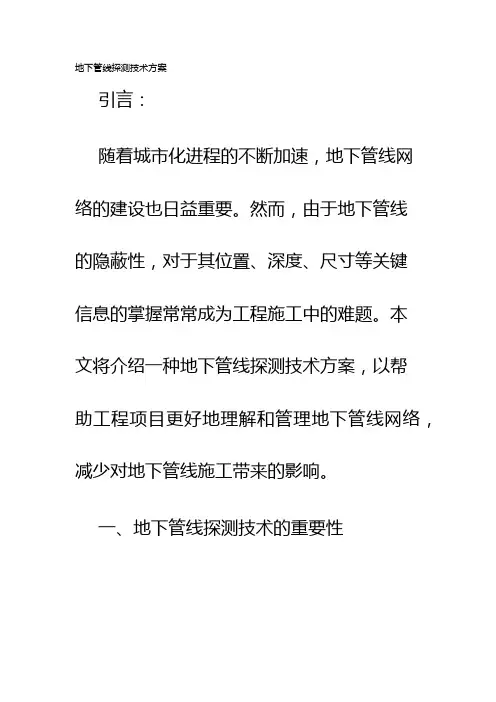

管线探测技术方案
