电线电缆导体单线直径和单线根数

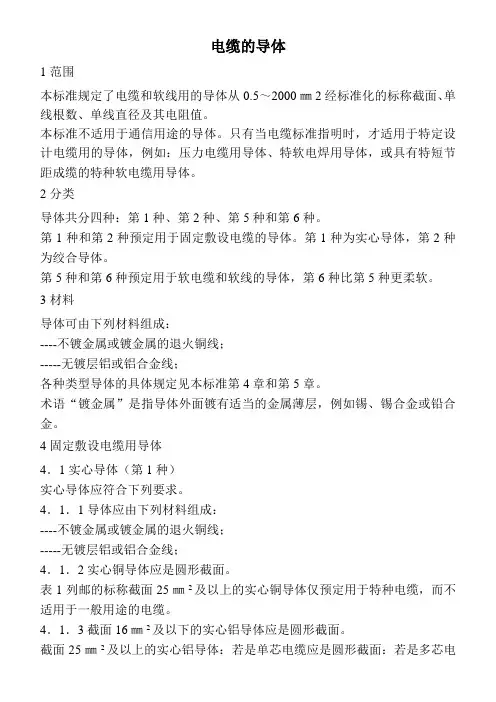

电线电缆导体单线直径
和单线根数
Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
表1??电线电缆导体单线直径和单线根数
表2??1kV及以下电线电缆绝缘厚度
表3??钢芯铝绞线结构
电力电缆及附件的基本知识.
电缆和附件的基本知识 一、电力电缆结构特性： 1)油浸纸绝缘统包型电缆 三芯油浸纸绝缘电力电缆结构图 1—扇形导体；2—导体屏蔽；3—油浸纸绝缘；4—填充物； 5—统包油浸纸绝缘；6—绝缘屏蔽；7—铅（或铝）护套； 8—垫层；9—钢丝铠装；10—聚氯乙烯外护套 2)油浸纸绝缘分相铅包（铝包）型电缆 分相铅套电力电缆结构图 1—导体；2—导体屏蔽；3—油纸绝缘层；4—绝缘屏蔽； 5—铅护套；6—内垫层及填料；7—铠装层；8—外被层；
3)XLPE绝缘电缆 110kVXLPE绝缘电缆结构图 1)导体 传输负荷电流 2)导体屏蔽层 作用： a、屏蔽层具有均匀电场和降底线芯表面场强的作用； b、线芯与绝缘之间的过渡，绝缘间的粘结 c、与线芯一起形成内电极 3)绝缘层 作用： 绝缘是将高压电极与地电极可靠隔离的关键结构。 4)绝缘屏蔽层： 作用：保证…….能与绝缘紧密接触，克服了绝缘与金属无法紧密接触而产生气隙的弱点，而把气隙屏蔽在工作场强之外，在附件制作中也普遍采用这一技术。 5)阻水层（缓冲层）
纵向阻水、隔热、防挤压 6) 金属屏蔽层： 作用： a 、 形成工作电场的低压电极，当局部有毛刺时也会形成电场强度很大的情况，因此也要力图使导体表面尽量做到光滑完整无毛刺； b 、 提供电容电流及故障电流的通路，因此也有一定的截面要求。 C 、机械保护、径向防水（管状） 7) 护层： 作用：是保护绝缘和整个电缆正常可靠工作的重要保证，针对各种环境使用条件设计有相应的护层结构，主要是机械保护（纵向、经向的外力作用）防水、防火、防腐蚀、防生物等，可以根据需要进行各种组合。 8) 石墨层 形成一均匀的导电层，使护套接地均匀 二、电场的基本概念 1、库仑定律 在真空中，两个点电荷之间的相互作用力的方向沿着两个点电荷的连线，同号电荷相斥，异号电荷相吸，作用力的大小与两电荷电量 q 1和q 2的乘积成正比，与两电荷之间的距离的平方成反比。 F 12 = F 21 = K q 1q 2 γ 12 2 K 是一个恒量，单位是牛顿·米2/库仑2 2、介电常数
电线电缆规格型号代表的含义
一电缆型号-电线电缆规格型号-屏蔽电缆型号-控制电缆型号-通信电缆型号-矿用通信电缆型号-铠装电缆规格型号 1）类别：H——市内通信电缆 HP——配线电缆 HJ——局用电缆 （2）绝缘：Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫／实心皮聚烯烃绝缘 （3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套 S——铝，钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套 （4）特征：T——石油膏填充 G——高频隔离 C——自承式 （5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层 33——单层细钢丝铠装聚乙烯被层 43——单层粗钢丝铠装聚乙烯被层 53——单层钢带皱纹纵包铠装聚乙烯外被层 553——双层钢带皱纹纵包铠装聚乙烯外被层 2） BV 铜芯聚氯乙烯绝缘电线； BLV 铝芯聚氯乙烯绝缘电线； BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线； BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线； BVR 铜芯聚氯乙烯绝缘软线； RV 铜芯聚氯乙烯绝缘安装软线； RVB 铜芯聚氯乙烯绝缘平型连接线软线； BVS 铜芯聚氯乙烯绝缘绞型软线； RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线； BYR 聚乙烯绝缘软电线； BYVR 聚乙烯绝缘聚氯乙烯护套软线； RY 聚乙烯绝缘软线； RYV 聚乙烯绝缘聚氯乙烯护套软线 3）电缆的型号由八部分组成： 一、用途代码－不标为电力电缆，K为控制缆，P为信号缆； 二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯 三、导体材料代码－不标为铜，L为铝； 四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套 五、派生代码－D不滴流，P干绝缘；
电缆结构计算
电缆结构设计与物料用量计算 电缆结构设计是把线材各组成部分参数书面化.在设计过程中,主要是根据线材的有关标准,结合本厂的生产能力,尽量满足客户要求.并把结果以书面形式表达出来,为生产提供依据. 物料用量计算是根据设计线材时选用的材料及结构参数,计算出各种材料的用量,为会计部计算成本及仓储发料提供依据. 导体部分有关设计与计算: 导体在结构上有实心及绞线两种,而其成份方面有纯金属.合金.镀层及漆包线等.在设计过程中,对于不同的线材选用这些导体材料时,基于下面几个方面: 1.线材的使用场所及后序加工方式. 2.导体材料的性能:导电率,耐热性.抗张强度.加工性.弹性系数等. 1.导体绞合节距设计: 绞线中绞合节距大小一般根据绞合导体线规选取(主要针对UL电子线系列, 电源线,UL444系列,CSA TR-4系列对导体的节距有要求,需根据标准设计),有时为了改善某种性能可选其它的节距.如通信线材为了降衰减选用小节距,为了提供好的弯曲性能选用较小的节距.下面的节距表选择表是针对UL电子线. 美制线规对应截面积及绞线节距 2.多根绞合导体绞合外径计算: 导体绞合采用束绞方式进行,绞合外径采用下面两种方法计算: 方法1: 方法2: d----单根导体的直径 D---绞合后绞合导体外径 N---导体根数 上述两种方法中,方法2比较适合束绞方式导体绞合外径计算： 3.导体用量计算:
1.单根导体 2.绞合导体 d----单根导体直径 ρ—导体密度 N---导体绞合根数 λ---导体绞入系数 注:用量计算为单芯时导体用量,当多芯时须考虑芯线绞合时的绞入系数. 4.导体防氧化. 为防止导体氧化, 可在导体绞合时, 加BAT或DOP油（如电源线，透明线）。 押出部分有关的设计与计算: 押出部分包括绝缘押出.内被押出及外被押出,在押出过程中,因对线材要求不同采用押出方式不同.一般情况下,绝缘押出采用挤压式,内护层与外护层采用半挤管式.有时为了满足性能要求采用挤管式.其具体选择方法,参照押出技术. 1.押出料的选择: 设计过程中押出料的选择主要根据胶料的用途、耐温等级、光泽性、软硬度、可塑剂耐迁移性、无毒性能等来选择. 2.押出外径: D2=D+2*T D------押出前外径 D2----押出后外径 T------押出厚度 押出厚度(T)主要根据线材有关标准,结合厂内设备生产能力尽量满足客户要求. 3.胶料用量: 采用不同的押出方式,押出胶料用量计算公式也有不同. 挤管式 挤压式 W=(S成品截面-S缆芯内容物)*ρ ρ-----胶料密度. 考虑到线材的公差, 现期线缆企业一般采用下面计算方法. W=3,14159*1.05*T*(2*D+T)* ρ 芯线绞合有关设计与计算: 芯线绞合国内称为成缆，是大多数多芯电缆生产的重要工序之一。由若干绝缘线芯或单元组绞合成缆芯的过程称芯线绞合。其原理类似如导体绞合，芯线绞合的一般工艺参数计算及线芯在绞合过程中的变形与绞线相似。芯线绞合根据绞合绝缘线芯直径是否相同分为对称绞合和不对称绞合。因为芯线在绞合过程中有弯曲变形,有些较粗绝缘芯线在绞合过程采用退扭。如UL2919、CAT.5、IEEE1394、DVI芯线及其它高发泡绝缘芯线。以下分几个方面叙述芯线绞合的工艺参数计算: 1.对绞:
电缆型号大全附图
电缆型号大全附图 ——局用电缆HJ ——实心聚烯烃绝缘2）绝缘：Y（YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘A——涂塑铝带粘接屏蔽聚乙烯护套（3）内护层：——铝，钢双层金属带屏蔽聚乙烯护套S ——聚氯乙烯护套V ）特征：T——石油膏填充（4 ——高频隔离G C——自承式——双层防腐钢带绕包销装聚乙烯外被层）外护层：（523 1 / 20 33——单层细钢丝铠装聚乙烯被层 43——单层粗钢丝铠装聚乙烯被层 53——单层钢带皱纹纵包铠装聚乙烯外被层 553——双层钢带皱纹纵包铠装聚乙烯外被层 铜芯聚氯乙烯绝缘电线；2）BV 铝芯聚氯乙烯绝缘电线；BLV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV 铜芯聚氯乙烯绝缘软线；BVR铜芯聚氯乙烯绝缘安装软线；RV 2 / 20 RVB铜芯聚氯乙烯绝缘平型连接线软线； BVS铜芯聚氯乙烯绝缘绞型软线；
RVV铜芯聚氯乙烯绝缘聚氯乙烯护套软线； BYR聚乙烯绝缘软电线； BYVR聚乙烯绝缘聚氯乙烯护套软线； RY聚乙烯绝缘软线； RYV聚乙烯绝缘聚氯乙烯护套软线 3）电缆的型号由八部分组成： 一、用途代码－不标为电力电缆，K为控制缆，P为信号缆； 二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯 三、导体材料代码－不标为铜，L为铝； 四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套 3 / 20 五、派生代码－D不滴流，P干绝缘； 六、外护层代码 七、特殊产品代码－TH湿热带，TA干热带； 八、额定电压－单位KV 有关电缆型号的问题 1、SYV：实心聚乙烯绝缘射频同轴电缆 2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程 SYWV（Y）、SYKV有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯） 3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程 RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯
电源线安规知识
电线规格 北美线材的线规与国内的表示方法不同，是以“AWG”为单位。AWG 22------截面积0.5 mm2AWG 20------ 0.75 mm2 AWG 18------截面积1.0 mm2AWG 16------ 1.5 mm2 电源线标识如下：SJT SJTOW 18AWG/3C SPT-2 16AWG/3C SPT = 服务平行的热塑性的（服务性平行的热塑性塑料） HPN = 加热器平行的合成橡胶（加热器平行的橡胶） S = 服务服务性(因而, 大母猪, ST, STW) O -油油性W –湿的湿T –热塑性的热塑性塑料 SJ = 服务年少者小型服务性(SJO, SJOW, SJT, SJTW) O -油油性W –湿的湿T –热塑性的热塑性塑料 SV = 服务真空吸尘器吸尘器(SVT, SVO) O -油油性T –热塑性的热塑性塑料 电子线： 组不承受机械磨损；组B 承受机械磨损 W：潮态环境使用；O：防油；F：防燃料油 FT1：垂直燃烧测试；FT2：水平燃烧测试；FT4：垂直燃烧测试（电缆在电缆托盘）；FT6：水平燃烧和烟熏测试。 例如：“CSA AWM我90 C 300 V FT1”表示AWM电子线，内部使用，不承受机械损坏，耐温90 C，额定电压：300 V，燃烧等级为FT-1。 1.电源线是指电线与其一端连接的插头或尾插的集合体。由此可 见，电源线分为两部分，电线和插头。 适用于电源线的北美标准为: CSA C22.2没有. 21-95 - 绳索设置和电源灯芯绒衣
CSA C22.2没有. 42-99 - 普通使用容器, 附件堵和相似的配线装置 UL 498 -附件堵和容器 UL 817 -绳索设置和电源灯芯绒衣 3. 插头的材料: 对于插片来说，要求为铜或铜合金。至于塑料外壳，所使用的必须是通过CSA或UL认证的塑料，要求最低的阻燃等级为HB级。 4. 测试： 电源线的测试可以分为三类，机械、电气和绝缘测试。极性测试，耐压测试，突拉测试吊重测试 电动工具测试： 1电动工具可能发生的危害： A 接触带电危险体 B 接触高温部件 C 器具自燃或自爆 D 接触到锋利边缘 F 接触到运动部件 G 有毒物质 2欧洲标准一般测试项目如下：
电线电缆规格型号说明及含义
电线电缆规格型号说明及含义 作者：本站 来源： 发布时间：2008-6-28 13:15:00 [收 藏] [评 论] 电线电缆规格型号说明 ——第 ——第 乙烯护——铝， ——复 外护层代号含义 常见电缆型号说明及用途 型号名称用途 铜芯
NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。 NA-YJV22, NB-YJV22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。 NA-VV，NB-VV，聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。 NA-VV22，NB-VV22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。 WDNA-YJY，WDNB-YJY，交联聚乙烯绝缘聚烯烃护套A(B)类无卤低烟耐火电力电缆可敷设在对无卤低烟且耐火有要求的室内、隧道及管道中。 WDNA-YJY23，WDNB-YJY23，交联聚乙烯绝缘钢带铠装聚烯烃护套A(B)类无卤低烟耐火电力电缆适宜对无卤低烟且耐火有要求时埋地敷设，不适宜管道内敷设。 常见型号名称用途 铜芯铝芯 ZA-YJV，ZA-YJLV，ZB-YJV，ZB-YJLV，ZC-YJV，ZC-YJLV，交联聚乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。 ZA-YJV22，ZA-YJLV22，ZB-YJV22，ZB-YJLV22，ZC-YJV22，ZC-YJLV22，交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。 ZA-VV，ZA-VLV，ZB-VV，ZB-VLV，ZC-VV，ZC-VLV，聚氯乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。 ZA-VV22，ZA-VLV22，ZB-VV22，ZB-VLV22，ZC-VV22，ZC-VLV22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。WDZA-YJY，WDZA-YJLY，WDZB-YJY，WDZB-YJL Y，WDZC-YJY，WDZC-YJL Y，交联聚乙烯绝缘聚烯烃护套A(B、C)类阻燃电力电缆可敷设在对阻燃且无卤低烟有要求的室内、隧道及管道中。 WDZA-YJY23，WDZA-YJL Y23，WDZB-YJY23，WDZB-YJL Y23 ，WDZC-YJY23，WDZC-YJL Y23， 交联聚乙烯绝缘钢带铠装聚烯烃护套A(B、C)类阻燃电力电缆适宜对阻燃且无卤低烟有要求时埋地敷设，不适宜管道内敷设。 电缆名称用途 VV、VLV, 铜（铝）芯聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、隧道及管道中或户外托架敷设，不承受压力和机械外力 VY、VL Y ,铜（铝）芯聚氯乙烯绝缘聚乙烯护套电力电缆 VV22、VLV22 ,铜（铝）芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在室内、隧道、电缆沟及直埋土壤中，电缆能承受压力及其它外力 VV23、VLV23 ,铜（铝）芯聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆 命名原则及案例: 电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？ 电线电缆产品的命名有以下原则： 1、产品名称中包括的内容
各类电线电缆结构图
3．1 额定电压1 kV及以下架空绝缘电缆： JKLYJ型 1 2 图例： 1—LY8或LY9型紧压硬铝导体；2—10 kV级及以下用耐侯型硅烷交联聚乙烯绝缘料。 3．额定电压10 kV架空绝缘电缆产品结构示意图： JKLYJ型JKLGYJ型 1 2 3 4 5 2 3 图例： 1—LY8或LY9型紧压硬铝导体；2—半导电内屏蔽料； 3—35 kV级及以下用耐侯型交联聚乙烯绝缘料；4—G1A型绞合钢丝； 5—绞合在钢芯外的LY9型硬铝导体。 附三. 产品结构示意图(截面)：架空导线185
YC 450/750 V 重型橡套软电缆： 图例： 1 2 3 4 5 1—无氧纯铜束合导体或复合绞束合导体： 2—橡皮绝缘层； 3—橡皮条或纤维绳填充； 4—成缆绕包包带； 5—橡皮护套层。 说明：若非镀锡铜单丝，则导体外加包带。 本安电缆： 1 2 3 4 5 图例： 1—无氧纯铜单根实心导体； 2—阻燃聚氯乙烯绝缘层； 3—填充或挤塑内护层； 4—涂塑铝箔复合包带；
5—阻燃聚氯乙烯护套。 VY 1 kV 铜芯聚氯乙烯绝缘聚乙烯护套电力电缆： 1 2 3 4 5 图例： 1—无氧纯铜单根导体； 2—聚氯乙烯绝缘层； 3—成缆填充； 4—成缆绕包包带； 5—黑色聚乙烯护套。 450/750 V BFYJ 辐照交联聚乙烯绝缘电线： 2 图例： 1—无氧纯铜绞合导体； 2—辐照交联聚乙烯绝缘层。 YFD-ZR-YJV 1 kV 铜芯阻燃交联聚乙烯绝缘聚氯乙烯护套预制分支电力电缆； 1 2 3 4 1 2 3
图例： 1—无氧纯铜紧压导体； 2—硅烷交联聚乙烯绝缘层； 3—阻燃900C聚氯乙烯护套； 4—分支接头封头料。 AWM 1015 1050C/600 V VW-1 UL导线： 图例： 1 2 1—无氧纯铜单线束合导体； 2—1050C阻燃聚氯乙烯绝缘层。 5. 7 YC 450/750 V 重型橡套软电缆： 图例： 1 2 3 4 5 1—无氧纯铜束合导体或复合绞导体： 2—橡皮绝缘层； 3—橡皮条或纤维绳填充；
电缆型号的解释大全
电缆型号的解释，本页面中包括3452种电缆型号和对应的名词解释以及电缆含义及其各个字母代表的含义给予充分说明， 型号含义： R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘V－聚氯乙烯护套 B－平型（扁形）。 S－双绞型。A－镀锡或镀银。 F－耐高温 P－编织屏蔽P2－铜带屏蔽P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同 YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套 ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型 例如：SYV 75-5-1(A、B、C） S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编 75：75欧姆 5：线径为5MM 1：代表单芯 SYWV 75-5-1 S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套 75：75欧姆 5：线缆外径为5MM 1：代表单芯 例如：RVVP2*32/0.2 RVV2*1.0 BVR R: 软线 VV:双层护套线 P屏蔽 2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12 ZR: 阻燃 R: 软线 S:双绞线 2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM 型号、名称 RV 铜芯氯乙烯绝缘连接电缆（电线） AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线） RVB 铜芯聚氯乙烯平型连接电线 RVS 铜芯聚氯乙烯绞型连接电线 RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆 ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆 AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线 2、规格表示法的含义 规格采用芯数、标称截面和电压等级表示
电线电缆型号字母的含义
电线电缆型号字母的含 义 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
电线电缆型号字母的含义 各种电线电缆在生产及使用过程中为了方便就用一些英文字母和数字代表，但是，如果接触这方面不多的人是无法弄清这些“专业术语”的。下面，就由天津天缆小猫集团南开分公司来给您解释一下这些让人迷糊的字母所代表的含义，弄清了这些之后将对电缆行业有了一定了解呢！ 一.型号用字母及数字含义： NH——通过GB12666.6类耐火试验； ZR——通过GB12666.5类成束燃烧试验； B——低卤（型号末位）； C——无卤低烟（型号末位）； YJ——交联聚乙烯绝缘； V——低卤阻燃聚氯乙烯护套或衬层； S——无卤阻燃热塑性聚烯烃护套或衬层； 22——钢带铠装低卤阻燃聚氯乙烯外护套； 24——钢带铠装无卤阻燃热塑性聚烯烃外护套。 二.型号组合结构及表示的电缆名称，见表 型号名称 NH/ZR-YJV-B 交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆 NH/ZR-YJV22-B 交联聚乙烯绝缘低卤、阻燃、耐火型钢带铠装电力电缆 NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆 NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆 额定电压450/750V及以下控制电缆 型号及名称产品分类绝缘护套屏蔽、铠装特性 代号含义 K -------控制电缆 V -------聚氯乙烯 V -------聚氯乙烯 P -------铜丝编织屏蔽 R -------软导体结构 Y -------聚乙烯 P2 -------铜带屏蔽
电线电缆导体介绍
Ⅰ电线电缆导体介绍 一.导体概述 按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一般情况下我们将材料分为三类： 导体：电阻率在102Ω·mm2/m以下 半导体：电阻率为103~108Ω·mm2/m﹔ 绝缘体：电阻率为108Ω·mm2/m以上。 目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。导电系数以铜为标准(100%)，各导体比较如下表： 名称符号比重(g/cm3) 导电常数% 备注 金Au 19.3 70.80 不氧化、价格昂贵 银Ag 10.5 109 导电性最优、价格昂贵铜Cu 8.89 100 导电性次优、价格普及钢(铁) Fe 7.86 17.80 导电性不良、抗张好铝Al 2.7 61.20 质量轻 由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。 二.导体规格 目前铜线导体的组成种类繁多，如7/0.05mm,7/0.06mm,7/0.08mm, 19/0.08mm等等，那么这些组成怎么区分，怎么确定是什么规格呢？ 导体组成因需要的不同而多种多样，在通讯控制线缆行业，目前通用的标称为AWG，就是American Wire Guage,中文意思是“美国线材规格”，它把导体分为单铜（单条铜导体）和绞铜（多条铜导体绞合成的铜导体），单铜根据直径大小划分规格﹔绞铜根据截面积大小划分规格，如下表所示，表中列出的为目前常用的导体规格：
导体规 格(AWG) 单条导体直径绞铜导体的截面积标准尺寸 Mils (mm) 最小尺寸 Mils (mm) 标准尺寸 Cmils (mm2) 最小尺寸 Cmils (mm2) 32 8.0 0.203 7.92 0.201 64.0 0.0324 62.7 0.0318 31 8.9 0.226 8.81 0.244 79.2 0.0401 77.6 0.0393 30 10.0 0.254 9.9 0.251 100 0.0507 98 0.0497 29 11.3 0.287 11.2 0.284 128 0.0647 125 0.0633 28 12.6 0.320 12.5 0.318 159 0.0804 156 0.0790 27 14.2 0.361 14.1 0.358 202 0.102 198 0.100 26 15.9 0.404 15.7 0.399 253 0.128 248 0.126 25 17.9 0.455 17.7 0.450 320 0.162 314 0.159 24 20.1 0.511 19.9 0.506 404 0.205 396 0.201 23 22.6 0.574 22.4 0.568 511 0.259 501 0.254 22 25.3 0.643 25.0 0.637 640 0.324 627 0.318 21 28.5 0.724 28.2 0.717 812 0.412 796 0.404 20 32.0 0.813 31.7 0.805 1020 0.519 1000 0.509 Ⅱ绝缘体和被覆材料 一、绝缘体 1.目的：为导体绝缘。 2.常用材料包括PVC、SR-PVC、PE、氟塑料、PP、橡胶、ABS等。 二、被覆材料 1.目的：保护绝缘体 2. 常用材料包括PVC、SR-PVC、PE、氟塑料、PP、橡胶、ABS等，应用最广泛的 为PVC。 三、PVC胶粒 (一)PVC用途简介和分类 1.用途：电线电缆、绝缘材料、外被材料、唱片、地砖、塑料管、人造窗帘、 雨衣、鞋子、海滩椅、插头、电子零件等等。 2.分类：按硬度分为三种，即硬质、半硬质、软质﹔它们的优点是电气绝缘
电缆型号大全附图
电缆型号大全附图HJ——局用电缆 （2）绝缘：Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫／实心皮聚烯烃绝缘 （3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套 S——铝，钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套 （4）特征：T——石油膏填充 G——高频隔离 C——自承式 （5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层
33——单层细钢丝铠装聚乙烯被层 43——单层粗钢丝铠装聚乙烯被层 53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层 2）BV铜芯聚氯乙烯绝缘电线； BLV铝芯聚氯乙烯绝缘电线； BVV铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR铜芯聚氯乙烯绝缘软线； RV铜芯聚氯乙烯绝缘安装软线；
RVB铜芯聚氯乙烯绝缘平型连接线软线； BVS铜芯聚氯乙烯绝缘绞型软线； RVV铜芯聚氯乙烯绝缘聚氯乙烯护套软线； BYR聚乙烯绝缘软电线； BYVR聚乙烯绝缘聚氯乙烯护套软线； RY聚乙烯绝缘软线； RYV聚乙烯绝缘聚氯乙烯护套软线 3）电缆的型号由八部分组成： 一、用途代码－不标为电力电缆，K为控制缆，P为信号缆； 二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯 三、导体材料代码－不标为铜，L为铝； 四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套
五、派生代码－D不滴流，P干绝缘； 六、外护层代码 七、特殊产品代码－TH湿热带，TA干热带； 八、额定电压－单位KV 有关电缆型号的问题 1、SYV：实心聚乙烯绝缘射频同轴电缆 2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程 SYWV（Y）、SYKV有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯） 3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程 RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯 用途：仪器、仪表、对讲、监控、控制安装
常用电线电缆型号及编号说明
常用电线电缆型号及编号说明
常用电线电缆详细标注说明 电线是由一根或几根柔软的导线组成，外面包以轻软的护层； 电缆是由一根或几根绝缘包导线组成，外面再包以金属或橡皮制的坚韧外层。电缆与电线一般都由芯线、绝缘包皮和保护外皮三个组成部分组成。常用电缆的特性如下： CEF——乙丙橡胶绝缘氯丁橡胶护套，船用阻燃电力电缆。 CVV——聚氯乙烯绝缘，聚氯乙烯护套船用阻燃电力电缆。 氧舱电线常采用BV，BX，RV，RVV系列电线，其中： BV——铜芯聚氯乙烯绝缘电线，长期允许温度65℃，最低温度-15℃，工作电压交流500V，直流1000V，固定敷设于室内、外，可明敷也可暗敷。 BX——铜芯橡皮绝缘线，最高使用温度65℃，敷于室内。 RV——聚氯乙烯绝缘单芯软线，最高使用温度65℃，最低使用温度-15℃，工作电压交流250V，直流500V，用作仪器和设备的内部接线。RVV——铜芯聚氯乙烯绝缘和护套软电线，允许长期工作温度105℃，工作电压交流500V，直流1000V，用于潮湿，机械防护要求高，经常移
动和弯曲的场合。其实，“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线这样说比较简单,容易理解!! 电缆一般有2层以上的绝缘，多数是多芯结构，绕在电缆盘上，长度一般大于100米。电线一般是单层绝缘，单芯，100米一卷，无线盘。 电缆常见型号： VV表示：聚氯乙烯绝缘（第一个V），聚氯乙烯护套（第二个V） YJV22表示：交连聚氯乙烯绝缘（YJ），聚氯乙烯护套（V），钢带凯装（22）型号加“ZR”或“FR”的为阻燃电缆（电线）。加“L”为铝线电线的型号较简单： BVV--聚氯乙烯绝缘和护套铜心线， BV--聚氯乙烯绝缘铜心线， BVR--聚氯乙烯绝缘铜心软线， BX--橡皮绝缘铜心线， RHF--氯丁橡套铜心软线。电缆常见型号： BV--铜芯聚氯乙烯绝缘电缆（电线） BVR--铜芯聚氯乙烯绝缘软电缆（电线）
常用电线电缆型号、名称、执行标准、使用说明知识大全
常用电线电缆型号、名称、执行标准、使用说明知识大全 一、辐照交联电力电缆（电压等级：0.6/1KV；执行标准：GB/T12706.1-2002） 辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出，于是分子链上产生空隙，相邻的分子链结合在一起形成－C－C－交联键，形成了网状的大分子立体结构而构成交联聚乙烯。 通过辐照后的交联聚乙烯热性能可达到105度，辐照交联为物理交联方式，整个交联没有水的介入，其绝缘中的水分子含量不大于100PPM，绝缘纯度高，从而辐照交联的电缆在电性能、机械性能方面有独特的优良特性，电缆寿命可达60年，同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。 YJV、YJLV辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆 YJY、YJLY辐照交联聚乙烯绝缘聚乙烯护套电力电缆 YJV22、YJLV22辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 YJV23、YJLV23辐照交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 YJV32、YJLV32辐照交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 YJV33、YJLV33辐照交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆
VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY适用于室内外敷设。可经受一定的敷设牵引，但不能承受机械外力作用的场合。单芯电缆不允许敷设在磁性管道中。 VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。 VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。 基本结构：导体－交联聚乙烯绝缘－内护套－钢带铠装－聚氯乙烯护套辐照交联聚烯烃（主要材料是聚乙烯）电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。 二、中压交联聚乙烯绝缘电力电缆（电压等级：6/6KV-26/35KV；执行标准：GB/T12706.2-2002） 中压交联聚乙电缆采用了全干式化学交联方法使用聚乙烯分子由线型分子结构变为空间网状结构，使热塑性的聚乙烯转变为热固性的交联聚乙烯，使其机械性能、热老化性能及环境应力能力在很大的程度上得到提高，并具有优良的电气性能。具有异体正常运行温度高、结构简单、外径小、重量轻、使用方便、不受敷设落差限制等特性。适用于工频额定电压1-35KV配电系统。 YJV62、YJLV62交联聚乙烯绝缘双非磁性金属带铠装聚氯乙烯护套电力电缆。 YJV63、YJLV63交联聚乙烯绝缘双非磁性金属带铠装聚乙烯护套
电线电缆规格型号说明及含义
电线电缆规格型号说明及含义 收 藏] [评 论 ] 电线电缆规格型号说明 注：B （B ）——第一个字母表示布线，第二个字母表示玻璃丝编制。 V （V ）——第一个字母表示聚乙烯（塑料）绝缘，第二个字母表示聚 乙烯护套。 L （L ）——铝，无L 则 表示铜 F （F ）——复合型 R ——软线 S ——双绞 X ——绝缘橡胶 电缆型号含义
外护层代号含义 常见电缆型号说明及用途 工业电器行业门户网站-工业电器网添加时间：2007-12-18 18:55:31 进入论坛 QQ书签
型号名称用途 铜芯 NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。 NA-YJV22, NB-YJV22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。 NA-VV，NB-VV，聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。 NA-VV22，NB-VV22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。 WDNA-YJY，WDNB-YJY，交联聚乙烯绝缘聚烯烃护套A(B)类无卤低烟耐火电力电缆可敷设在对无卤低烟且耐火有要求的室内、隧道及管道中。 WDNA-YJY23，WDNB-YJY23，交联聚乙烯绝缘钢带铠装聚烯烃护套A(B)类无卤低烟耐火电力电缆适宜对无卤低烟且耐火有要求时埋地敷设，不适宜管道内敷设。 常见型号名称用途 铜芯铝芯 ZA-YJV，ZA-YJLV，ZB-YJV，ZB-YJLV，ZC-YJV，ZC-YJLV，交联聚乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。ZA-YJV22，ZA-YJLV22，ZB-YJV22，ZB-YJLV22，ZC-YJV22，ZC-YJLV22，交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。 ZA-VV，ZA-VLV，ZB-VV，ZB-VLV，ZC-VV，ZC-VLV，聚氯乙烯绝缘聚氯乙烯护套A(B、
电线电缆规格型号及相应含义
https://www.360docs.net/doc/0d366534.html, 浅析线缆常识：电线电缆规格型号及含义 在日常电线电缆生产与使用过程中，为了方便区别不同性能，不同用途，不同应用场景电线电缆，我们常用一些英文字母和数字来代表它们的名称。随着各类型的电缆电缆越来越多，这类表示也极大地“丰富起来”。如果不是专业从事这方面工作的缆线业作者，根本无法弄清这些“专业术语”中的字母与数字各表达什么含意。更别说一个“门外汉了”。 今天我们就来系统地介绍下电线电缆行业中的“专业术语”——数字与字母。让你不再为各类电线电缆字母与数字“犯愁”！ 今天我们要讲的电线电缆主要是指电气装备用电线缆及电力电缆，它们的表示通常由型号、规格及标准编号三部分组成。 一、规格 首先来说说型号，电线电缆型号主要由类别、用途代号，导体代号，绝缘层代号，护层代号，特片代号，铠装层代号及外户层代号7个部分组成（有些特殊电线电缆型号还有派生代号） 1、类别、用途代号 A-安装线 B-绝缘线 C-船用电缆 D-控制电缆 C-农用电缆 R-软线 U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆 M-煤矿用 ZR-阻燃型 NH-耐火型 ZA-A级阻燃 ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型 2、导体代号 T—铜导线（略） L-铝芯 3、绝缘层代号 V—PVC塑料 YJ—XLPE绝缘 X—橡皮 Y—聚乙烯料 F—聚四氟乙烯 4、护层代号 V-PVC套 Y-聚乙烯料 N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包 5、特征代号 B-扁平型 R-柔软 C-重型 Q-轻型 G-高压 H-电焊机用 S-双绞型 6、铠装层代号 2—双钢带 3—细圆钢丝 4—粗圆钢丝 7、外护层代号
所有电缆规格型号解释
【引用】所有电缆规格型号解释 2011-04-14 08:45:23| 分类：默认分类| 标签：|字号大中小订阅 本文引用自流学《所有电缆规格型号解释》 电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法 1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。 2.用数字表示外护层构成，有二位数字。无数字代表无铠装层，无外被层。第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。 3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。; 4.电缆产品用型号、额定电压和规格表示。其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。 电力电缆型号各部分的代号及其含义 1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。 2.导体材料：L代表铝；T（省略）代表铜。 3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。 4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。 5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。 6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。 7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。 充油电缆型号及产品表示方法 充油电缆型号由产品系列代号和电缆结构各部分代号组成。自容式充油电缆产品系列代号CY。外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。 充油电缆外护层代号含义为 1.加强层：1代表铜带径向加强；2代表不锈钢带径向加强；3钢带径向加强；4不锈钢带径向、窄不锈钢带纵向加强。 2.铠装层：0无铠装；2钢带铠装；4粗钢丝铠装。 3.外被层：1纤维层；2聚氯乙稀护套；3聚乙烯护套。 一、电线平方数及直径换算方法知识 电线的规格在国际上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。 几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。 电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。 电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。 一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。 铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。因此功率为1千瓦的电器只需用一平方的铜线就足够了。 具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。散热条件好取5A/平方毫米，不好取3A/平方毫米。
电缆截面图
电缆截面图 公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
金世纪电缆集团有限公司 煤矿用额定电压3kV及以下 聚氯乙烯绝缘电力电缆结构示意图 执行标准 图号JSJ-10 1KV、3KV（3芯）1KV、3KV（3芯） 1导体；2绝缘； 3填充；4垫层或绕包带；5铠装层； 6护套。 1KV、3KV（4芯、3+1芯） 1KV、3KV（4芯、3+1芯） 1-导体；2-绝缘；3-包带；4-外护套 1-导体；2-绝缘；3-包带；4-内垫层；5-铠装层；6-外护套 设计：审核：批准：日期：年月日
金世纪电缆集团有限公司 煤矿用额定电压10kV及以下 交联聚乙烯绝缘电力电缆结构示意图 执行标准 图号JSJ-11 1、3 、1 、3 、1、3、1、3、 6、MYJV-6/6、MYJV-6/10、10、6、MYJV22-6/6、MYJV22-6/10、10、6、 MYJV32-6/6、MYJV32-6/10、10、6、MYJV42-6/6、MYJV42-6/10、10（3芯）1-导体；2-导体屏蔽；3-绝缘；4-绝缘屏蔽及铜带；5-填充；6-包带及内护套；7-铠装层；8-外护套 1、3（4芯、3+1 芯） 3 、1、3、 1-导体；2-绝缘；3-包带；4-外护套 1、3（4芯、3+1 芯） 1-导体；2-绝缘；3-包带；4-内垫层；5-铠装层；6-外护套 设计：审核：批准：日期：年月日
金世纪电缆集团有限公司 额定电压450/750V煤矿用塑料绝缘控制电缆 结构示意图 执行标准Q/JSJ 08-2011 图号JSJ-01 MKVV、MKYJV、MKVVR、MKYJVR MKVVP、MKYJVP、MKVVP2、MKYJVP2 1、导体 2、绝缘层 3、包带 4、护套 MKVVP3、MKYJVP3、MKVVRP、MKYJVRP 1、导体 2、绝缘层 3、包带 4、屏蔽层 5、护套 MKVV22、MKVV32、MKYJV22、MKYJV32 MKVV2-22、MKYJV2-22 1、导体 2、绝缘层 3、内衬层 4、铠装层 5、护套 1、导体 2、绝缘层
通讯电缆安规标准UL444
Standard for Safety UL 444 Communications Cables 通訊電纜安規標准UL 444 1.范圍 1.1這個標準適用于60-250℃多種有外被的電纜和單根或多根同軸電纜. 這種電纜中可包含一個或多個光纖組件.. 1.2這個標準適用于通訊電纜,而這些電纜應用范圍與CEC Part 1的第60部分和 CEC 第800項條款規定相一致. 電纜額定電壓可達300v﹒ 1.3這個標準不包括通訊跳線. 2.定義 在這個部分主要列舉了有關通訊電纜的基本定義,具體的項目參看標准2.1; 3.概述 3.1參考書目列出了所提到的標準,具體參看標準3.1 3.2測量單位本標准如果出現測量值以兩個值表示的情況,其中括號內的值 只是一個單位不同的近似值,應該以前一個值為準. 4.結構 4.1導體 4.1.1 導體應該是充實的或絞合的,退火的,裸露的或是有鍍層銅.標有MPP,MPR, MPG和MP符號的同軸電纜的導體是由鍍銅的鋼線做成.必須有30%或更高的導電率且須與ASTM B452 要求一致,. 標有CMP,CMR,CMG,CM,CMH符號的同軸電纜的導體是由鍍銅的鋼線做成.必須有21%或更高的導電率且須與ASTM B869 要求一致如果与銅導體直接接触的材料對銅有腐蝕性,則銅導体必須有金屬鍍層 保護﹒.為導體覆上一層金屬后可防止導體被腐蝕,經鍍金屬層以后,ASTM標準可以忽略. (電纜的額定溫升應該比表1所示值要低.) 4.1.2 對于絞合導體,絞距不應該超過NO.18-10AWG導體的直徑的20 倍,或是不超過NO.30-19AWG導體直徑的25倍.絞合層的方向可以是左旋也可以是右旋. 4.1.3 根據條款 5.2測試要求,導體應該是連續的. 4.1.4銅導體的尺寸大小可以根據表2A和2B所示的電阻值來決定.也可以根據表3A和3B 所示的尺寸來決定.假若有爭議,則按測試電阻方法決定. 4.1.5電阻值應該與6.16要求一致. 4.1.6尺寸大小應該與6.17要求一致. 4.1.7單股導體或獨立線的連接頭,它的導體的標準應該用好的材料.要求必須是 光滑的,而且是沒有鋒利的突起. 絞合導體的接合應該是:
