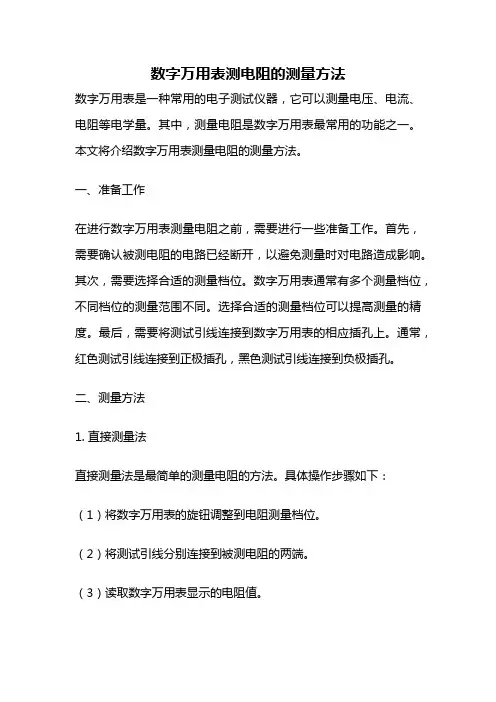

数字万用表电阻的测量读数
数字万用表电阻的测量读数
将数字万用表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位。
注意：
1、如果被测电阻值超出所选择量程的最大值，将显示过量程“1”,应选择更高的量程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的.
2、当没有连接好时，例如开路情况，仪表显示为“1”.
3、当检查被测线路的阻抗时，要保证移开被测线路中的所有电源，所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。
4、数字万用表的200MΩ档位，短路时有10个字，测量一个电阻时，应从测量读数中减去这10个字。如测一个电阻时，显示为101.0，应从101.0中减去10个字.被测元件的实际阻值为100.0即100MΩ。
5、测量中可以用手接触电阻，但不要把手同时接触电阻两端－－人体是电阻很大但是有限大的导体。
电阻的阻值大小——如何使用万用表测电阻
电阻的阻值大小——如何使用万用表测电阻 电阻是使用最多的电子元器件之一。如果在生产或是维修时，有一个电阻，它的标记已经看不清楚了，那么要怎么样才能快速的测出它的阻值呢？今天我们介绍下最简单快速的方法，怎么用万用表测电阻?只要使用万用表接触电阻的二端，就能快速的测试出它的阻值了，那具体的方法是怎么样的？万用表测电阻原理又是怎么样呢？ 怎么用万用表测电阻步骤： 1、我们所使用的万用表，不管是在测电压还是电流，电阻，都是公用的一个表头。在需要测量电阻时，我们首先要调到欧姆档。一般有：×1，×10，×100，×1000几个挡位。 2、测量之前若是表的指针或是（数字万用表二表臂短路时读数不为零），就会使读数有零误差。如果我们在测试前发现，没有归零，我们必须先把它调到零位，方法如下：
1）万用万用万用万用电表有两只表笔，一只红表笔，一只黑表笔，红表笔插入标有“＋”号的插孔中，黑表笔插入标有“－”号的插孔中。调整机械零位时，首先让两表笔断开，若表针不停在表盘左端的零位置，则应用螺丝刀旋动表盘下面的定位螺丝O，通过表内螺旋弹 簧把指针调到机械零位。 2）把两只表笔接触，即短路，相当两只表笔之间的电阻为零，此时表针应停在表盘右端“0Ω”阻值处，这时电流最大。但是由于电池已经使用过，使得表笔短路时，指针一般不在电阻值的零位处，这时可旋动调零旋钮Q，使指针指在零欧姆处。 3、选择倍率 利用万表测电阻表测电阻，为了便于准确地读数，要尽可能使表针指在表盘中间部位，所以需要恰当地选择倍率挡。例如，在测R1＝50Ω的电阻时，应选“×1”挡，使表针在表盘中部附近偏转。如果选用“×10”挡，则表盘读数扩大10倍，这将使表针偏到表盘靠右的部位，读数就难以准确。一般情况下，可以这样选择合适的倍率，将待测电阻尼RX值的数量级除以10，所得的商就是应选的倍率。例如测RX＝510kΩ的电阻，RX的数量级是100k，（RX ＝5．1×100k），所以宜选“×10k”的倍率。如果万用万用电表无×10k倍率挡，则可选最接近的挡。 如果事先不知道电阻的阻值，可以试探着选择倍率挡，什么时候使表针能指在表盘的中部附近，此时的倍率挡就是比较合适的. 现在数字万用表根本不再需要选择倍率，在它的面板上就只有一个欧姆档位，所以我们在测试的时候就只要调到欧姆档位就可以了。它就直接显示出电阻的阻值。
万用表的使用方法共9页文档
万用表的使用方法 一、万用表 万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。1．万用表的结构（500型） 万用表由表头、测量电路及转换开关等三个主要部分组成。 （1）表头 它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。测电压时的内阻越大，其性能就越好。表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。第四条标有dB，指示的是音频电平。 （2）测量线路 测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成
它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。 （3）转换开关 其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。转换开关一般有两个，分别标有不同的档位和量程。 2．符号含义 （1）∽表示交直流 （2） V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V （3）A－V－Ω 表示可测量电流、电压及电阻 （4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz （5）2019Ω/V DC 表示直流挡的灵敏度为2019Ω/V 钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置））） 3．万用表的使用 （1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。（2）进行机械调零。 （3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
数字万用表的基本原理和维修
常用数字万用表的基本原理和维修 看到经常有人问万用表烧了怎么修，就写了这个帖子，希望对大家能有所帮助．有什么疑问的话也可以共同研究． 我们常用的万用表基本都是用７１０６为核心做的，例如８３０，９２０５，９２０８等等这些表． 很多厂家在设计电路时会考虑对7106做适当的保护措施,例如在图中的IN+与地之间接一个三极管,将电压限制在1V以内.如果出现误操作导致高压进入,这个三极管被击穿短路,使得7106不会损坏.如果发现万用表在电压档一直显示0V的话,就检查这部分电路.芯片损坏的几率还是比较小的,大部分都是外围元件坏了. 7106是个典型的3位半AD转换器,基本原理如下: 2008-4-7 16:48 7106 750V,是因为元器件耐压的问题,而且通常也不需要太大的量程). 直流电压测量原理 前面几个是分压电阻,分别对应个量程.如果表坏了根据这个图可以很快的判断出故障部位.这种表的刀盘很复杂,拆的时候一定要注意刀盘弹簧片的位置,查找走线方向时一定要仔细,一不小心就看错了. 2008-4-7 16:57 830-DCV.JPG
交流电压测量:前端电路与支流电压完全相同,只是多了个整流电路.与普通指针表二极管整流不同,数字表都用运放整流,精度会高很多. 如果你的表在直流电压和电流档都正常,就是在交流电压和交流电流档有问题的话,不用怀疑,肯定是这部分出了问题.这里的整流一般都用TL062和2个1N4148,在电路板上很好找. 新加一张实际图,图中的TL062就是整流用的(不同的表所在的位置可能会不一样).这部分损坏的话交流就会出问题. 2008-4-7 17:07 830-ACV.JPG
用万用表测量接地电阻的方法
用万用表测量接地电阻的方法 用万用表测量接地电阻的方法 在一般情况下，测量接地电阻都要用专用的接地电阻测试仪进行测量，而在很多时候，我们手边都没有这样的测试仪。下面介绍一种用万用表测量接地电阻的方法，其测量结果与专用测试仪比较起来，差别很小。 找两根长度约l m左右的φ12圆钢，用砂纸将其打磨光滑，然后在原有接地极两侧5 m 左右的地方打入地下约O．8 m，尽量使两根圆钢与原来的基地极保持一条直线上。如图所示。A表示打入的第一根圆钢，B表示打入的第二根圆钢，0表示原来的接地极。A圆钢的接地电阻记作Ra，B圆钢的接地电阻记作Rb，原来的接地电阻记作 Ro，AO间的土壤电阻记作R，则BO间的土壤电阻也是R，AB间的土壤电阻就可以近似认为等于2R。有以下几个公式成立： 综合上面3个式子，可以看出，有Ro=(Rao+Rbo-Rab)/2关系式成立，而Rao、Rbo、Rab都可以用万用表方便地测量出来。测量电阻时要尽量把圆钢和原来的接地极用细砂纸打磨光亮，这样可以减少表笔与其接触电阻。比如实测数值：Rao=8.6Ω Rbo=9.3Ω Rab=10.9Ω则有 Ro=(Rao+Rbo-Rab)/2=(8.6+9.3-10.9) /2=3.5Ω。 这样做过以后，再在与第一次测量直线垂直的直线上进行同样的测量，计算出这个方向上的接地电阻。比如实测数值：Rao=8.4Ω Rbo=9.4Ω Rab=11.1Ω，则有： Ro=(Rao+Rbo-Rab)/2=(8.4+9.4-1.1）/2=3.35Ω。取两作次测量的平均值：（3.5+3.35） /2=3.425Ω作为所测接地电阻值。 注意：在测量过程中每个地方应尽量多测几次(比如3次)，取3次的平均值，以用来减少偶然误差。
万用表检测电子电路好坏的方法 民熔
万用表检测电子电路好坏的方法 万用表测量法是指用万用表测量电路中电压、电流、电阻器的量值，从而判断故障的方法。所以，万用表测量法又分为电阻测量法、电压测量法和电流测量法。它是检修电子产品时使用最多的一种方法。另外，检测电子元器件的好坏，往往也是使用万用表来测量的。 1)电阻测量法 电阻测量法是利用万用表欧姆挡，通过检查被测电器电路与地之间的直流值及有关器件的阻值是否正常，来分析故障所在的方法。电阻测量法有“在线”和“脱焊”两种测量方法。 (1)方法要领： ①使用万用表的“Ω×1”挡检测通路电阻，必要时应将测试点刮开，焊干净后再进行检测，以防止接触电阻过大，引起测量误差。对插接件检测时，可通过摆动插接件来测其接触电阻。若阻值大小不定，说明有接触不良故障。 ②使用万用表的“Ω×1k”或“Ω×10k”挡检测电容器电容值大小和漏电程度。 ③使用万用表“Ω×1k”挡检测小功率晶体管，使用“Ω×100”挡检测中功率晶体管，使用“Ω×10”挡检测大功率管。 ④使用“Ω×1k”挡检测电器指示电表的好坏。 常用元器件性能测试方法参见第三章。 (2)注意事项： ①不能在电器通电情况下检测各种电阻。 ②对电容应该先进行放电，然后再拆下其一端来进衙检测。 ③对于电阻元件的检测，如果电阻和其他电路有连接，应脱焊被测电阻的一端，然后再进行检测。 ④要注意万用表测试笔的极性和电阻挡的选择，以免误判。 ⑤用“在线”测量方法时，所测得的阻值受其他并联支路影响，在分析测试结果时应予以考虑，以免误判。 2)电压测量法
检测电器设备的外部交流电压和内部电路直流电压是否正常，是分析故障原因的基础。因此在检修电器和电子电路调整过程中，应先测量有关电压，这样往往会发现问题，查出故障。 电压测量法就是通过测量被测电器或电子电路各部分电压，与正常值进行对照，从而找出故障所在部位。 在检修过程中，即使已确定了电路故障部位，也还需要进一步测量相关电路中的晶体管、集成电路等各引脚的电压或电路中主要节点的电压值，看是否正常。这对发现损坏元器件与分析故障原因均有帮助。 对于测电流不方便的电路，常测出该电流流过的电阻器的两端电压，然后借助欧姆定律进行间接推算（这种方法又称间接电流测试法）。如半导体三极管电流负反馈放大电路和射极输出器的晶体管静态工作点ICQ，就常用这种方法测量。但这种方法会有误差，其原因是实际阻值与标称值有一定误差；电阻器长期使用后阻值会产生变化，尤其是碳膜电阻。 测量被检测电器有关电子线路输入或输出信号电压，以检查动态工作状态是否正常，也属于电压测量法范畴。 (l)方法要领： ①选用适当量程交流电压表或直流电压表（通用万用表），狈0量相应的电源电压。 ②选用适当量程和高输入阻抗的电子电压表，测量有关节点或器件电极的工作电压。 ③选用适当量程和频率范围的电子电压表测量相关电路的输入、输出信号电压。 ④对照正常值找出故障部位。电压偏离正常值较大的地方，往往是故障所在的部位。 (2)注意事项： ①应注意直流电压表“+”“一”极性，以确定电压或电流的方向。 ②应注意工作电压的相对测量点：一般是对地线（即对机壳）的，有的是对零伏特选的，有的是电极之间的，需分门别类，仔细测试。 ③电子电压表的接入，应注意“高”电位端和“低”电位端的先后次序。印测量时应先接“地”电位端（即地线），后接“高”电位端。测量完毕，应先拆“高”电位端，后拆“低”电位端。 ④应注意电压表输入阻抗和频率范围对检测结果的影响。
用万用表测小电阻方法
摘要：提出用“四线”和“馈线补偿法”精确测量小电阻的方法，并给出了实验结果。 关键词：四线测量；馈线补偿；恒流 1 引言 数字万用表测量电阻是通过测量恒流源电流I流过被测电阻RX所产生的电压Vx实现的。通过对Vx 数字化及小数点移位便可得到Rx的数字化值。原理框图如图1： 测试时，恒流源电流I通过Hi－Lo端和测量线馈送至被测电阻Rx，电压测量端S1、S2通过短路线接至Hi－Lo端。数字万用表实际测量到的电阻值包括被测电阻Rx及馈线电阻RL1和RL2。当测量的电阻阻值较小时，馈线电阻产生的误差就不容忽视。如何用现有的数字万用表精确测量阻值很小的电阻是工程技术人员经常遇到的问题。 2 四线测量 四线测量是将恒流源电流流入被测电阻R的两根电流线和数字万用表电压测量端的两根电压线分离开，使得数字万用表测量端的电压不再是恒流源两端的直接电压，如图2所示。 从图中可以看出，四线测量法比通常的测量法多了两根馈线，断开了电压测量端与恒流源两端连线。由于电压测量端与恒流源端断开，恒流源与被测电阻Rx、馈线RL1、RL2构成一个回路。送至电压测量端的电压只有Rx两端的电压，馈线RL1、RL2电压没有送至电压测量端。因此，馈线电阻RL1和RL2对测量结果没有影响。馈线电阻RL3和RL4对测量有影响，但影响很小，由于数字万用表的输入阻抗（MΩ级）远大于馈线电阻（Ω级），所以，四线测量法测量小电阻的准确度很高。不过，四线测量中的恒流源电流的精确度非常关键。建议采用外加的更稳定的恒流源电流；应注意的是，外加的恒流源电流的大小要与数字万用表恒流源电流的大小相等。我们采用的外加的恒流源电流由高精密基准电压源MAX6250、运放及扩流复合管组成，如图3所示。电压源MAX6250的温漂≤2ppm/℃，时漂ΔVout/t＝20ppm/1000h。
万用表测试二极管的方法
测试二极管的方法 二极管参数的测试可用晶体管图示仪QT-2，或其它仪器进行测试。 在没有仪器的情况下也可用万用表来简单检查二极管的好坏，但这种检测方法不能测量二极管的参数。 初学者在业余条件下可以使用万用表测试二极管性能的好坏。测试前先万用表的转换开关拨到欧姆档的RX1k档位（注意不要使用RX1档，以免电流过大烧坏二极管），再将红、黑两根表笔短路，进行欧姆调零。 1、正向特性测试 把万用表的黑表笔（表内正极）搭触二极管的正极，，红表笔（表内负极）搭触二极管的负极。若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般正向电阻越小越好。若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。短路和断路的管子都不能使用。 2、反向特性测试 把万用表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。
（一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二 1．极性的判别将万用表置于 R×100档或R×1k档，两表笔分别接二极 管的两个电极，测出一个结果后，对调两表 笔，再测出一个结果。两次测量的结果中， 有一次测量出的阻值较大（为反向电阻）， 一次测量出的阻值较小（为正向电阻）。在 阻值较小的一次测量中，黑表笔接的是二极 管的正极，红表笔接的是二极管的负极。 2．单向导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300 kΩ左右。硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。正向电阻越小越好，反向电阻越大越好。正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。 若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。 （二）稳压二极管的检测 1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。对标志不清楚的稳压二极管，也可以用万用表判别其极性，测量的方法与普通二极管相同，即用万用表R×1k档，将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行测量。在两次测量结果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红表笔接的是稳压二极管的负极。 若测得稳压二极管的正、反向电阻均很小或均为无穷大，则说明该二极管已击穿或开路损坏。 2．稳压值的测量用0~30V连续可调直流电源，对于13V以下的稳压
电阻检测原理__用万用表测电阻
电阻检测原理——用万用表测电阻 电阻是电子产品中使用最多的电子元器件之一。如果在生产或是维修时，有一个电阻，它的标记已经看不清楚了，那么要怎么样才能快速的测出它的阻值呢？今天我们介绍下最简单快速的方法，怎么用万用表测电阻?只要使用万用表接触电阻的二端，就能快速的测试出它的阻值了，那具体的方法是怎么样的？万用表测电阻原理又是怎么样呢？ 怎么用万用表测电阻步骤： 1、我们所使用的万用表，不管是在测电压还是电流，电阻，都是公用的一个表头。在需要测量电阻时，我们首先要调到欧姆档。一般有：×1，×10，×100，×1000几个挡位。
2、测量之前若是表的指针或是（数字万用表二表臂短路时读数不为零），就会使读数有零误差。如果我们在测试前发现，没有归零，我们必须先把它调到零位，方法如下：1）万用万用万用万用电表有两只表笔，一只红表笔，一只黑表笔，红表笔插入标有“＋”号的插孔中，黑表笔插入标有“－”号的插孔中。调整机械零位时，首先让两表笔断开，若表针不停在表盘左端的零位置，则应用螺丝刀旋动表盘下面的定位螺丝O，通过表内螺旋弹簧把指针调到机械零位。 2）把两只表笔接触，即短路，相当两只表笔之间的电阻为零，此时表针应停在表盘右端“0Ω”阻值处，这时电流最大。但是由于电池已经过，使得表笔短路时，指针一般不在电阻值的零位处，这时可旋动调零旋钮Q，使指针指在零欧姆处。 3、选择倍率 利用电表测电阻表测电阻表测电阻表测电阻，为了便于准确地读数，要尽可能使表针指在表盘中间部位，所以需要恰当地选择倍率挡。例如，在测R1＝50Ω的电阻时，应选“×1”挡，使表针在表盘中部附近偏转。如果选用“×10”挡，则表盘读数扩大10倍，这将使表针偏到表盘靠右的部位，读数就难以准确。一般情况下，可以这样选择合适的倍率，将待测电阻尼RX值的数量级除以10，所得的商就是应选的倍率。例如测RX＝510kΩ的电阻，RX的数量级是100k，（RX＝5．1×100k），所以宜选“×10k”的倍率。如果万用万用万用万用电表无×10k倍率挡，则可选最接近的挡。 如果事先不知道电阻的阻值，可以试探着选择倍率挡，什么时候使表针能指在表盘的中部附近，此时的倍率挡就是比较合适的. 现在数字万用表根本不再需要选择倍率，在它的面板上就只有一个欧姆档位，所以我们在测试的时候就只要调到欧姆档位就可以了。它就直接显示出电阻的阻值。
使用万用表测试接地电阻的方法
在使用中，专用的接地电阻测试仪价高，不便购买，能否用万用表测量接地电阻呢？作者用万用表在不同土质的土壤对接地电阻进行了实验，并将万用表所测数据和专用接地电阻测试仪所测数据进行了比较，两者十分接近。具体测量方法如下： 找两根8mm、1m长的圆钢，将其一端磨尖作为辅助测试棒，分别插入待测接地体A两侧5m远的地下，深度应在0.6m以上，并使三者保持一条直线。 在这里，A为待测接地体，B、C为辅助测试棒 然后用万用表（R*1挡）测量A与B;A与C之间的电阻值，分别记作RAB、RAC、RBC，再经计算就可求出接地体A的接地电阻值。 由于接地电阻指的是接地体与土壤间的接触电阻。设A、B、C三者的接地电阻分别为RA、RB、RC。再设A与B之间土壤的电阻为RX，因为AC、AB距离相等，可以为A与C之间的土壤电阻也为RX;又因为BC=2AB，所以B与C间的土壤电阻近似为2RX，则： RAB=RA+RB+RX ①RAC=RA+RC+RX ②RBC=RB+RC+2RX ③将①+②—③即得：RA=（RAB+RAC—RBC）/2。。。。。。④ ④式即为接地电阻的计算公式。 实测例子：今测得某接地体的数据如下：RAB=8.4∩，RAC=9.3∩，RBC=10.5∩。则： RA=（8.4+9.3—10.5）/2=3.6（∩） 所以，被测接地体A的接地电阻值为3.6∩。
值得注意的是：测量前需要将A、B、C三个接地体用砂纸打磨发亮，尽量减少表笔与接地体之间的接触电阻，以减少误差。 本文推荐产品：测温仪、数字万用表、钳形表、计数器、数显仪表 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.360docs.net/doc/0e10266029.html,/
数字万用表使用和常用电子元器件的识别与检测
电阻测量档位
一、交直流电流的测量 根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插孔，测量直流时，红表笔（插入电流插孔中）接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。 测量电流时的连接电路图（i为电流） 二、交直流电压的测量 红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。特别要注意，数字万用表测量交流电压的频率很低（45～500Hz），中高频率信号的电压幅度应采用交流毫伏表来测量。 测量电压时的连接电路图（u为电压） 三、电阻的测量 电阻的测量比较简单红表笔插入“V/Ω”插孔中，黑表笔插入 "com"插孔，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。 特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。在路检测时注意电阻不能有并联支路。 电阻档选的比较大时（比如测量10M的电阻）应先将两支表笔短路，显示的值可能为1M。每次测量完毕需把测量结果减去此值，才是实际电阻值(电阻档高时，误差会比较大)。 四、短开路检测 将功能、量程开关转到蜂鸣档位置，两表笔分别测试点，若有短路，则蜂鸣器会响。 用此方法可以检测电路线路的通断情况。 注意：蜂鸣器响并不一定表示两点间线路短路，若两点间电阻比较小（20Ω）也会响。
五、数字万用表电容检测方法 检测电容有专用的电容表来测量电容容量，如下图所示 专用电容表 也可用万用表测量 固定小电容器的检测 1.检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表电阻档，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。 2.检测10PF～0.01μF固定电容器是否有充电现象，进而判断其好坏。万用表选用电阻挡。两只三极管的β值均为100以上，且穿透电流要些可选用3DG6等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察。应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摆动。 3.对于0.01μF以上的固定电容，可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。 1．数字万用表检测电解电容： （1）用电容档直接检测 某些数字万用表具有测量电容的功用，UT51其量程分为200μ和20μ两档。 测量时先将红表笔接到电流端孔，黑表笔接到COM端孔，功能档位选择电容档位 ，再用红黑表笔接已放电的电容两引脚（注意极性），选取适当的量程后就可读取显示数据。 200μ档，宜于测量20uF至200μF之间的电容；20μ档，宜于测量2μF至20μF之间的电容。 （2）用蜂鸣档初步判断电容的好坏
数字万用表的使用
数字万用表使用和常用电子元器件的识别与检测 一、交直流电流的测量 根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插，测量直流时，红表笔（插入电流插中）接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。
测量电流时的连接电路图（i为电流） 二、交直流电压的测量 红表笔插入“V/Ω”插中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。特别要注意，数字万用表测量交流电压的频率很低（45～500Hz），中高频率信号的电压幅度应采用交流毫伏表来测量。 测量电压时的连接电路图（u为电压） 三、电阻的测量 电阻的测量比较简单红表笔插入“V/Ω”插中，黑表笔插入""插，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。 特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。在路检测时注意电阻不能有并联支路。 电阻档选的比较大时（比如测量10M的电阻）应先将两支表笔短路，显示的值可能为1M。每次测量完毕需把测量结果减去此值，才是实际电阻值(电阻档高时，误差会比较大)。
四、短开路检测 将功能、量程开关转到蜂鸣档位置，两表笔分别测试点，若有短路，则蜂鸣器会响。 用此法可以检测电路线路的通断情况。 注意：蜂鸣器响并不一定表示两点间线路短路，若两点间电阻比较小（20Ω）也会响。 五、数字万用表电容检测法 检测电容有专用的电容表来测量电容容量，如下图所示 也可用万用表测量 固定小电容器的检测 1、检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，部短路或击穿现象。测量时，可选用万用表电阻档，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或部击穿。 2、检测10PF～0.01μF固定电容器是否有充电现象，进而判断其好坏。万用表选用电阻挡。两只三极管的β值均为100以上，且穿透电流要些可选用3DG6等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察。应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摆动。 3、对于0.01μF以上的固定电容，可用万用表的R×10k挡直接测试电容器有无充电过程以及有无部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。 1．数字万用表检测电解电容： （1）用电容档直接检测 某些数字万用表具有测量电容的功用，UT51其量程分为200μ和20μ两档。
用数字万用表精确测量小电阻
用数字万用表精确测量小电阻 摘要：提出用“四线”和“馈线补偿法”精确测量小电阻的方法，并给出了实验结果。 关键词：四线测量；馈线补偿；恒流 1引言 数字万用表测量电阻是通过测量恒流源电流I流过被测电阻RX所产生的电压Vx实现的。通过对Vx数字化及小数点移位便可得到Rx的数字化值。原理框图如图1： 测试时，恒流源电流I通过Hi－Lo端和测量线馈送至被测电阻Rx，电压测量端S1、S2通过短路线接至Hi－Lo端。数字万用表实际测量到的电阻值包括被测电阻Rx及馈线电阻RL1和RL2。当测量的电阻阻值较小时，馈线电阻产生的误差就不容忽视。如何用现有的数字万用表精确测量阻值很小的电阻是工程技术人员经常遇到的问题。 2四线测量 四线测量是将恒流源电流流入被测电阻R的两根电流线和数字万用表电压测量端的两根电压线分离开，使得数字万用表测量端的电压不再是恒流源两端的直接电压，如图2所示。 从图中可以看出，四线测量法比通常的测量法多了两根馈线，断开了电压测量端与恒流源两端连线。由于电压测量端与恒流源端断开，恒流源与被测电阻Rx、馈线RL1、RL2构成一个回路。送至电压测量端的电压只有Rx两端的电压，馈线RL1、RL2电压没有送至电压测量端。因此，馈线电阻RL1和RL2对测量结果没有影响。馈线电阻RL3和RL4对测量有影响，但影响很小，由于数字万用表的输入阻抗（MΩ级）远大于馈线电阻（Ω级），所以，四线测量法测量小电阻的准确度很高。不过，四线测量中的恒流源电流的精确度非常关键。建议采用外加的更稳定的恒流源电流；应注意的是，外加的恒流源电流的大小要与数字万用表恒流源电流的大小相等。我们采用的外加的恒流源电流由高精密基准电压源MAX6250、运放及扩流复合管组成，如图3所示。电压源MAX6250的温漂≤2ppm/℃，时漂ΔVout/t＝20ppm/1000h。
数字万用表测量接地电阻的方法
数字万用表测量接地电阻的方法 数字万用表测量接地电阻的方法 在一般情况下，测量接地电阻都要用专用的接地电阻测试仪进行测量，而在很多时候，我们手边都没有这样的测试仪。下面介绍一种用万用表测量接地电阻的方法，其测量结果与专用测试仪比较起来，差别很小。 找两根长度约l m左右的φ12圆钢，用砂纸将其打磨光滑，然后在原有接地极两侧5 m 左右的地方打入地下约O．8 m，尽量使两根圆钢与原来的基地极保持一条直线上。如图所示。A表示打入的第一根圆钢，B表示打入的第二根圆钢，0表示原来的接地极。A圆钢的接地电阻记作Ra，B圆钢的接地电阻记作Rb，原来的接地电阻记作 Ro，AO间的土壤电阻记作R，则BO间的土壤电阻也是R，AB间的土壤电阻就可以近似认为等于2R。有以下几个公式成立： 综合上面3个式子，可以看出，有Ro=(Rao+Rbo-Rab)/2关系式成立，而Rao、Rbo、Rab都可以用万用表方便地测量出来。测量电阻时要尽量把圆钢和原来的接地极用细砂纸打磨光亮，这样可以减少表笔与其接触电阻。比如实测数值：Rao=8.6Ω Rbo=9.3Ω Rab=10.9Ω则有 Ro=(Rao+Rbo-Rab)/2=(8.6+9.3-10.9) /2=3.5Ω。 这样做过以后，再在与第一次测量直线垂直的直线上进行同样的测量，计算出这个方向上的接地电阻。比如实测数值：Rao=8.4Ω Rbo=9.4Ω Rab=11.1Ω，则有： Ro=(Rao+Rbo-Rab)/2=(8.4+9.4-1.1）/2=3.35Ω。取两作次测量的平均值：（3.5+3.35） /2=3.425Ω作为所测接地电阻值。 注意：在测量过程中每个地方应尽量多测几次(比如3次)，取3次的平均值，以用来减少偶然误差。
指针式万用表测量电阻的方法
指针式万用表的使用与原理 万用表”是万用电表的简称，它是我们电子制作中一个必不可少的工具。万用表能测量电流、电压、电阻、有的还可以测量三极管的放大倍数，频率、电容值、逻辑电位、分贝值等。万用表有很多种，现在最流行的有机械指针式的和数字式的万用表（见图）。它们各有优点。对于电子初学者，建议使用指针式万用表，因为它对我们熟悉一些电子知识原理很有帮助。下面我们介绍一些机械指针式万用表的原理和使用方法。 万用表的基本原理 万用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。当微小电流通过表头，就会有电流指示。但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。下面分别介绍。 ·测直流电流原理。 如图1a所示，在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。改变分流电阻的阻值，就能改变电流测量范围。 ·测直流电压原理。 如图1b所示，在表头上串联一个适当的电阻（叫倍增电阻）进行降压，就可以扩展电压量程。改变倍增电阻的阻值，就能改变电压的测量范围。 ·测交流电压原理。 如图1c所示，因为表头是直流表，所以测量交流时，需加装一个并、串式半波整流电路，将交流进行整流变成直流后再通过表头，这样就可以根据直流电的大小来测量交流电压。扩展交流电压量程的方法与直流电压量程相似。 ·测电阻原理。
如图1d所示，在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。改变分流电阻的阻值，就能改变电阻的量程。 万用表的使用 万用表（以105型为例）的表盘如右图所示。通过转换开关的旋钮来改变测量项目和测量量程。机械调零旋钮用来保持指针在静止处在左零位。“Ω”调零旋钮是用来测量电阻时使指针对准右零位，以保证测量数值准确。 万用表的测量范围如下： ·直流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V。 ·交流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V ·直流电流：分3档—0-3mA；0-30mA；0-300mA。 ·电阻：分5档—R*1；R*10；R*100；R*1K；R*10K 测量电阻：--先将表棒搭在一起短路，使指针向右偏转转，随即调整“Ω”调零旋钮，使指针恰好指到0。然后将两根表棒分别接触被测电阻（或电路）两端，读出指针在欧姆刻度线（第一条线）上的读数，再乘以该档标的数字，就是所测电阻的阻值。例如用R*100挡测量电阻，指针指在80，则所测得的电阻值为 80*100=8K。由于“Ω”刻度线左部读数较密，难于看准，所以测量时应选择适当的欧姆档。使指针在刻度线的中部或右部，这样读数比较清楚准确。每次换档，都应重新将两根表棒短接，重新调整指针到零位，才能测准。
数字万用表使用说明
数字万用表使用说明 用表可用于测量交直流电压、电流，也可测量电阻、电容等。其外形如下图： 使用说明： ON/OFF开关：控制万用表是否处于工作状态。将ON/OFF开关置于ON 位置，检查9V电池，如果电池电压不足,””将显示在显示器上，这时则需更换电池。如果显示器没有显示””，则可以正常使用。测试笔插孔旁边的””符号：表示输入电压或电流不应超过指示
值，这是为了保护内部线路免受损伤。 直流电压测量： 1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。 2.将功能开关置于直流电压档 V- 量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上。 交流电压测量： 1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。 2.将功能开关置于交流电压档 V~ 量程范围,并将测试笔连接到待测电源或负载上。测量交流电压时没有极性显示. 直流电流测量： 1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入20A插孔。 2.将功能开关置于直流电流档 A- 量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性. 交流电流的测量： 1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔,当测量最大值为20A的电流时,红表笔插入20A插孔. 2.将功能开关置于交流电流档 A~ 量程,并将测试表笔串联接入到待测电路中. 电阻测量： 1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔.
2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上. 电容测试： 1.将功能开关置於电容量程C(F) 2.测量电容时,将电容插入专用的电容测试座中(不要插入表笔插孔COM、V/Ω). 二极管测试及蜂鸣器的连接性测试： 1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“+”)将功能开关置于“”档、并将表笔连接到待测二极管,读数为二极管正向压降的近似值. 2.将表笔连接到待测线路的两端如果两端之间电阻值低于约70Ω,内置蜂鸣器发声. 三极管电流放大倍数β的测量： 将功能开关置於hFE档。 对NPN三极管，将发射极（e）、基极（b）和集电极（c）分别插入管插座NPN边的e、b和c孔中，显示器显示的数字即是三极管的电流放大倍数β 。 对PNP三极管，同样将发射极（e）、基极（b）和集电极（c）分别插入管插座PNP边对应的e、b和c孔中，显示器显示的数字即是该管的电流放大倍数β 。
数字万用表的基本测量方法
最常用的数字万用表的使用方法 一、电压的测量 1、直流电压的测量，如电池、随身听电源等。首先将黑表笔插进“com”孔，红表笔插进“V Ω”。把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量。如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。 2、交流电压的测量。表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。交流电压无正负之分，测量方法跟前面相同。无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。 二、电流的测量 1、直流电流的测量。先将黑表笔插入“COM”孔。若测量大于200mA 的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。调整好后，就可以测量了。将万用表串进电路中，保持稳定，即可读数。若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。 2、交流电流的测量。测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！ 三、电阻的测量 将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大，但是有限大的导体。读数时，要保持表笔和电阻有良好的接触；注意单位：在“200”档时单位是“Ω”，在“2K”到“200K“档时单位为“KΩ”，“2M”以上的单位是“MΩ”。
电阻器件测量：万用表的测量技巧
电阻器件测量：万用表的测量技巧 1、测喇叭、耳机、动圈式话筒：用R×1|. 档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。 2、测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100|ìF/250V 的电容可用一个100|ìF/25V 的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。②、估测皮法级电容容量大小：要用R×10k|. 档，但只能测到1000pF 以上的电容。对1000pF 或稍大一点的电容，只要表针稍有摆动，即可认为容量够了。③、测电容是否漏电：对一千微法以上的电容，可先用R×10|. 档将其快速充电，并初步估测电容容量，然后改到R×1k|. 档继续测一会儿，这时指针不应回返，而应停在或十分接近.T处，否则就是有漏电现象。对一些几十微法以下的定时或振荡电容（比如彩电开关电源的振荡电容），对其漏电特性要求非常高，只要稍有漏电就不能用，这时可在R×1k|. 档充完电后再改用R×10k|. 档继续测量，同样表针应停在.T处而不应回返。
3、在路测二极管、三极管、稳压管好坏：因为在实际电路中，三极管的偏置电阻或二极管、稳压管的周边电阻一般都比较大，大都在几百几千欧姆以上，这样，我们就可以用万用表的R×10|. 或R×1|. 档来在路测量PN 结的好坏。在路测量时，用R×10|. 档测PN 结应有较明显的正反向特性（如果正反向电阻相差不太明显，可改用R×1|. 档来测），一般正向电阻在R×10|. 档测时表针应指示在200|. 左右，在R×1|. 档测时表针应指示在30|. 左右（根据不同表型可能略有出入）。如果测量结果正向阻值太大或反向阻值太小，都说明这个PN 结有问题，这个管子也就有问题了。这种方法对于维修时特别有效，可以非常快速地找出坏管，甚至可以测出尚未完全坏掉但特性变坏的管子。比如当你用小阻值档测量某个PN 结正向电阻过大，如果你把它焊下来用常用的R×1k|. 档再测，可能还是正常的，其实这个管子的特性已经变坏了，不能正常工作或不稳定了。 4、测电阻：重要的是要选好量程，当指针指示于1/3～2/3 满量程时测量精度最高，读数最准确。要注意的是，在用R×10k 电阻档测兆欧级的大阻值电阻时，不可将手指捏在电阻两端，这样人体电阻会使测量结果偏小。
数字万用表使用和常用电子元器件的识
数字万用表使用和常用电子元器件的识别与检测
数字万用表使用和常用电子元器件的识别与检测 一、交直流电流的测量 根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插孔，测量直流时，红表笔（插入电流插孔中）接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。
二、交直流电压的测量 红表笔插入“V/Ω”插孔中，根据电压的 大小选择适当的电压测量量程，黑表笔接 触电路“地”端，红表笔接触电路中待测 点。特别要注意，数字万用表测量交流电 压的频率很低（45～500Hz），中高频率信 号的电压幅度应采用交流毫伏表来测量。 测量电压时的连接电路图（u为电压） 三、电阻的测量 电阻的测量比较简单红表笔插入“V/Ω”插孔中，黑表笔插入"com"插孔，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。 特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。禁止用电阻档测量电流或电压（特别是交流220V 电压），否则容易损坏万用表。在路检测时注意电阻不能有并联支路。电阻档选的比较大时（比如测量10M的电阻）应先将两支表笔短路，显示的值可能为1M。每次测量完毕需把测量结果减去此值，才是实际电阻值(电阻档高时，误差会比较大)。 四、短开路检测 将功能、量程开关转到蜂鸣档位置，两表笔分别测试点，若有短路，则蜂鸣器会响。
用此方法可以检测电路线路的通断情况。 注意：蜂鸣器响并不一定表示两点间线路短路， 若两点间电阻比较小（20Ω）也会响。 五、数字万用表电容检测方法 检测电容有专用的电容表来测量电容容量，如下 图所示 也可用万用表测量 固定小电容器的检测 1、检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表电阻档，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。 2、检测10PF～0.01μF固定电容器是否有充电现象，进而判断其好坏。万用表选用电阻挡。两只三极管的β值均为100以上，且穿透电流要些可选用3DG6等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察。应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摆动。
