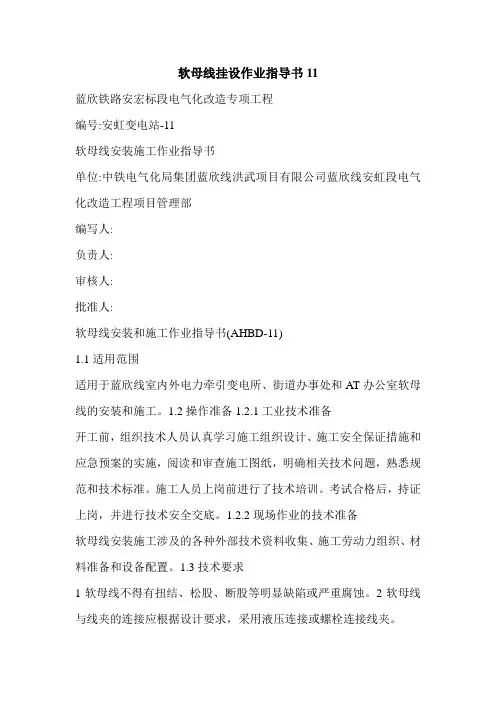

软母线挂设作业指导书11分析

兰新铁路安红标段电气化改造变电专业工程

编号：安红变电-11 软母线安装施工作业指导书

单位：中铁电气化局集团兰新线红乌项有限公司兰新线安红段

电气化改造工程项目经理部

编制人：

负责人：

审核人：

批准人：

软母线安装施工作业指导书(AHBD-11)

1.1 适用范围

适用于兰新线室内外电力牵引变电所、分区所、AT所工程软母线安装施工。

1.2 作业准备

1.2.1 内业技术准备

在开工前组织技术人员认真学习实施性施工组织设计、施工安全保证措施、应急预案，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。已对参加施工人员进行上岗前技术培训，考核合格后持证上岗、进行技术安全交底。

1.2.2 外业技术准备

软母线安装施工所涉及的各种外部技术数据收集，施工劳动组织配备、材料准备及设备工器具的配置。

1.3 技术要求

1 软母线不得有扭结、松股、断股及其它明显的损伤或严重腐蚀等缺陷。

2 软母线与线夹连接应根据设计要求，采用液压压接或螺栓连接线夹。

3 软母线和组合导线在档距内不得有连接接头，并应采用专用线夹在跳线上连接；软母线经螺栓型耐张线夹引至设备时不得切断，应成为一体。

4 放线过程中，母线不得与地面磨擦。

5 切断母线时，端头应加绑扎；端面应整齐、无毛刺，并与导线垂直。压接母线前需要切割铝线时，严禁伤及钢芯。

6 当软母线采用钢制螺栓型耐张线夹或悬垂型耐张线夹连接时，必须在母线表面缠绕铝包带，其绕向应与外层铝股的旋向一致，两端露出线夹口不应超过10mm，且其端口应回到线夹内压住。

7 当软母线采用压接型线夹连接时，母线的端头伸入耐张线夹或设备线夹的长度应达到规定的长度。

8 软母线和各种连接线夹连接时，尚应符合下列规定：

1）母线及线夹接触面均应清除氧化膜，并用汽油或丙酮清洗，清洗长度不应少于连接长度的1.2倍，导电接触面应涂以电力复合脂。

2）软母线的设备线夹与电器接线端子或硬母线连接时，应符合硬母线搭接的连接要求。设备线夹的宽度、孔位、孔数、孔径应与电器接线端子相匹配。

3）并列的软母线，间隔棒布设间距应一致。

9 采用液压型线夹连接母线时，应符合下列规定：

1) 压接用的钢模必须与被压管配套，液压钳应与钢模匹配。

2) 压接时必须保持线夹的正确位置，不得歪斜，相邻两模间重叠不应小于5mm。

3) 接续管压接后，基弯曲度不宜大于接续管全长的2%。

4) 压接后不应使接续管口附近母线有隆起和松股现象，接续管表面应光滑、无裂纹。

5) 外露钢管的表面及压接管口应刷防锈漆。

6) 压接后六角形对边尺寸应为0.866D，当有任何一对边尺寸超过0.866D+0.2mm 时应更换钢模(D为接续管外径)。

7) 液压压接工艺应符合国家现行标准《架空送电线路导线及避雷线液压施工工艺规程》(试行)的有关规定。

10 螺栓连接线夹应用力矩扳手紧固。

11 使用滑轮放线或紧线时，滑轮的直径不应小于导线直径的16倍；滑轮应转动灵活；轮槽尺寸应与导线匹配。

12 悬式绝缘子串的安装应符合下列要求：

1) 绝缘子串组合时，联结金具的螺栓、销钉及锁紧销等必须符合现行国家标准，其穿向应一致，耐张绝缘子串的碗口应向上，绝缘子串的球头挂环、碗头挂板及锁紧销等应互相匹配。

2)弹簧销应有足够弹性，闭口销必须分开，并不得有折断或裂纹，严禁用线材代替。

1.4 施工程序及工艺流程

1.4.1 施工程序

施工准备→绝缘子组装→测量下料→金具安装→母线连接→母线悬挂→弛度调整→跳线连接→引下线制作安装→挂相序牌→清扫收尾

1.4.2 工艺流程

施工准备

测量下料

金具安装

绝缘子串安装

母线悬挂

弛度测量调整

过桥线连接

填写安装技术记录

图

1.5 施工要求

1.5.1 施工准备

1 检查母线构架的安装工作是否已全部结束，检查横梁的安装情况，应达到质量要求。

2 清理施工现场内的障碍物，并对场地安放的设备做好安全防护。

1.5.2 测量下料

1 在现场选择宽阔平坦且靠近安装现场的地带，把母线线盘支起来。

2 分别测量同一档距内每根母线的跨距长度，并根据设计给定的母线弛度及有关的技术条件计算每根母线的实际使用长度。

常用的测量和计算方法如下：

1) 母线的跨距长度为同一档距内两组构架横梁挂线环内沿之间的净距。

2) 悬式绝缘子串的长度为U型挂环内沿至碗头挂板销钉孔中心的距离（见图

AH-11-02）。

图AH-11-02 悬式绝缘子串长度测量示意图

1-悬式绝缘子；2-U型挂环；3-碗头挂板

3) 导线实际悬挂长度的计算公式为：S1=L-S01-S02+8/3×F2/L+K

式中 L—两横梁挂线环间内沿之净距；

S01、S02—绝缘子串的长度；F—导线的设计弛度；

S1—导线实际悬挂长度；K—不同安装跨距修正值（见表AH-11-01）。

不同安装跨距修正值表AH-11-01跨距

10m 15m 20m 25m 30m 导线规格

150mm2及以下45 40 35 30 25

185mm2及以上50 45 40 35 30

设备连接线长度的总和。一般情况下，尾巴线的预留长度为150mm。

展放软母线，按计算出的下料长度进行测量及下料。

1.5.3 金具安装

1 将已下料的软母线理顺调直，从母线一端测量出该侧耐张线夹的安装位置，并在

母线与线夹销钉孔中心相对应的位置上标出定位点。

2 从母线第一定位点处挂尺，按母线实际悬挂长度S1测出第二定位点，也即另一

侧耐线夹销钉孔的中心位置。

3 在母线安装耐张线夹的位置上，缠绕铝包带。

4 把耐张线夹销钉孔的中心对准母线上标出的定位点，将线夹安装在母线上（见图

AH-11-03）。

图AH-11-03耐张线夹安装位置示意图

1-耐张线夹；2-软母线；3-铝包带；4-定位点

1.5.4 绝缘子串安装

1 将试验合格的悬式绝缘子逐个清扫干净。

2 按施工图纸中规定的悬挂形式，把绝缘子串及金具连接起来。

3 把悬式绝缘子串用销钉连接在耐张线夹上。

1.5.5 母线悬挂

1 在同一档距内两侧母线构架上，安装开口滑轮和挂线滑车，滑车的形式如图AH-11-04所示。

图AH-11-04软母线安装用自制工具示意图

(a)挂线滑车：1-型钢车体；2-滑轮；3-定位穿钉；

(b)弛度板：1-弛度板；2-滑槽；3-定位板；

滑轮安装在母线终端侧，滑车安装在便于紧线或进行弛度调整一侧，安装位置在横梁挂线环左右均可。

2 用大绳先将母线终端侧的绝缘子串绑扎牢固，经滑轮吊起来，固定在横梁相应的挂线环上。

3 母线另一侧采用上述方法，用大绳经固定在横梁上的滑车把母线拉起来，固定在横梁相应的挂线环上。

4 在两侧横梁已挂好母线的挂线环内挂好弛度板，检查母线弛度是否符合设计要求。超过标准时，应将母线放下来重新调整S1的数值，直至满足要求，弛度板的形式如图AH-11-04所示，定位板的位置可根据需要调整。

5 第一条母线弛度符合要求后，即可依次悬挂本档距内的其余母线，操作方法同上。

1.5.6 弛度测量调整

1 同一档距母线全部挂好后，选一条母线为观测标准，进行弛度检查。

2 以观测母线为标准，将其余母线的弛度均调整到与标准母线相同的弛度。

1.5.7 过桥线连接

1 过桥线连接点两侧的母线安装工作结束后，即可在过桥线上部的横梁上搭靠大梯子。

2 过桥线的连接如图AH-11-05所示，各部分尺寸的确定方法如下：

1) 过桥线自然悬垂的最低点距横梁下沿的距离h一般不得小于该母线电压等级最小安全带电距离的1.5倍。

2) 在保证h尺寸不变的情况下，测定从耐张线夹末端至横梁中心铅垂线与母线交会点的距离，加上2倍并沟线夹长度及20mm尾巴线长度，即为单侧过桥线长度。

3 将过桥线两侧的母线按测定的长度进行裁切。

4 把过桥线用并沟线夹连接起来呈水平状，调整线夹位置使h尺寸达到设定值，拧紧线夹螺栓，使其为悬链状自然垂下即可。

5 同一档距内同一电压等级的过桥线，连接后的自然下垂尺寸应一致，必要时应在安装后进行调整。

图HＹ-11-05 过桥线的连接示意图

1-横梁；2-悬式绝缘子；3-耐张线夹；4-软母线；5-并沟线夹

1.5.8 填写安装技术记录（见表AH-11-01）。

软母线安装技术记录表AH-11-01安装地点施工日期

软母线规格类型

110kV（220kV）侧母线规格类型

27.5kV侧母线规格类型

软母线外观检查情况

母线设计弛度母线实际弛度

母线弛度计算公式

母线跨接线和引下线与架构及线间的距离是否

符合设计规定

备注

施工负责人单位工程负责人

质量检查员监理工程师

1.6 劳动组织 表H Ｙ-11-02

1.7 材料要求 表AH-11-03

序号 名 称 规 格 单 位 数 量

110kV 母线 （三条跨）

55kV 、27.5kV 母线两条跨

1 钢芯铝铰线

2 耐张绝缘子 XP-7 个 48 24（16）

3 耐张线夹 NLD- 个 6 4(4)

4 球头挂环 个 6 4(4)

5 碗头挂板 个

6 4(4) 6 U 型挂环 个 6 4(4)

7 铝包带 1×10 Kg 0.4 0.4(0.4)

8 手工钢锯条 根 3 2（2）

9 电力脂 Kg 10

并沟线夹

JB-

个

1.8 设备机具配置 表H Ｙ-11-04

序号 名 称 规 格 单位 数量 备 注 1 电缆盘支架 付 1 2 无缝钢管 Φ80 L=2000

根 1 3 挂线滑车 个 1 自制 4 开口滑轮 个 2 5 钢卷尺 50m 只 1 6 弛度板 付 1 自制 7 等径杆角扣

Φ300 付 2 8 同上 Φ400 付 2 9 梯子 12m 座 2 10

液压压接钳

套

1

序号 作业组 单位 数量 备 注

1 施工负责人 人 1 主持安装、调整工作负责施工安全

2 作业组 人 2 软母线安装调整、过桥线连接

3 紧线组 人 5 放线、下料、紧线

4

辅助组

人

2

绝缘子串安装、耐张线夹安装及其连接

11 手工钢锯把 2

12 白棕绳Φ19m 50

13 小绳Φ10m 24

14 安全带付 4

1.9

1.9.1 质量控制

1 母线、金具及绝缘子材质符合规范要求。

2 母线的相间距离及对地距离应符合设计要求。

1.9.2 质量检验

按照《铁路电力牵引供电工程施工质量验收标准》(TB10421-2003）中的规定进行检验，填写质量验收记录。

1 母线、金具、绝缘子的规格、型号、质量符合设计要求及验收标准规定。

2 母线的相间及对地安全净距符合验收标准规定。

3 母线的相序及相色标志符合验收标准。

4 母线的安装质量符合验收标准规定。

1.10 安全及环保要求

1.10.1 安全要求

1 凡进入软母线安装现场的人员，必须配戴安全帽，杆上作业人员必须扎安全带。

2 作业开始前应对连梁角钢的焊接强度及构架横梁等的安装牢固程度进行检查。

3 放线时，线盘要支放平稳，并设专人控制线盘的转速，避免损伤母线。构架横梁上安放的母线滑车或滑轮要绑扎牢固。

4 架设母线时，母线下方不得有人站立或停留。母线紧起的初始，应对绝缘子串采取保护措施。

5 六级以上大风天气严禁蹬高作业。

6 工具传递应采用工具袋与提绳配合进行，严禁抛投传递。

1.10.2 环保要求

施工过程中的废弃物应及时分类妥善处理，运至当地环保部门指定地点。
