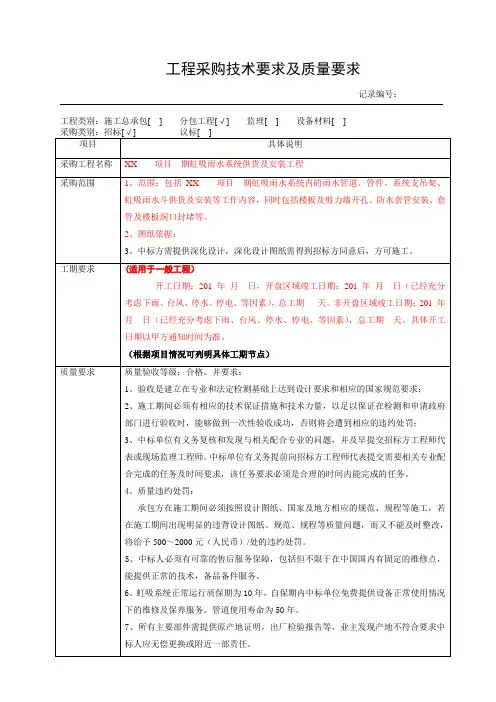

一、技术要求
1、本工程采用虹吸式屋面雨水排水系统，投标方应在投标文件中描述其原理及计算依据，提供反映系统内各节点压力、流速、充满度等参数值的水力计算书。
2、屋面雨水设计重现期按P=10年，暴雨强度为q=0.0488L/s.m2，溢流系统按P=50年考虑。各投标单位在甲方提供的招标图纸的基础上根据自有技术及现场勘察情况自行进行深化设计，并通过有资质单位认可。如深化设计方案与招标图纸的基本要求不相符，如水量、天沟位置及尺寸要求、立管位置、排出管方向等，必须做为技术偏差详细列出，任何不按此要求的投标文件须承担因现场不具备可行性，投标单位的投标将被拒绝接受的风险。中标后投标方在合同签约条款中的任何偏差都不得超越已被业主确认的条款。
3、提供完整的屋面虹吸雨水排水系统设计图，系统详细配置及说明书。其中包括：雨水斗、屋面雨水排水方案、天沟技术与设计要求、雨水管道系统图（含管径、标高等）。
4、报价书中应说明屋面虹吸雨水排放系统采用材料的材质、施工工艺、品牌名称、规格型号、生产厂家、产品出厂合格证、性能测试报告、检测记录的样本等内容。为本项目所提供的虹吸雨水斗、管道及管件、固定支吊架等必须与投标方在投标文件中说明的产地、品牌相符。
5、投标时提供一套虹吸雨水斗、管道及管件、固定支吊架样品封
样，业主在投标前及中标后有权考证。
6、施工组织设计方案详尽，有详细的施工计划和充分的工期保障措施。提供本工程项目经理有关资料及现场施工人员名单，派驻本工程的项目经理及安全员、质检员、及焊接等关键岗位必须持证上岗。
7、投招标人根据需要可对投标方已安装使用的屋面虹吸式雨水排放系统的运行状况、售后服务等进行综合考察。
8、投标文件中所涉及的设计方案须满足《建筑给水排水设计规范》GB50015-2003关于虹吸屋面雨水排水系统的要求，须经设计院审查确认。
9、投标文件中所涉及的材料性能须满足《建筑排水用HDPE管材及管件》CJ/T250-2007关于HDPE管及配件等主材的要求，同时并提供投标单位虹吸雨水斗、HDPE管材及管件等主材的相关生产标准。
10、投标文件中所涉及的系统设置、安装、验收等专项技术须满足《虹吸式屋面雨水排水系统技术规程》CECS183：2005关于虹吸屋面雨水排水系统的要求。
11、由于本工程所处东北寒冷地区，对于连接雨水斗的室内管道部分，必须有详细的防结露措施。
12、安装中及完成后必须对系统进行调试和测试，并提供完整的测试报告。测试时所有管道及接口不应出现泄漏，如发生泄漏，必须负责修复并重新测试，直至泄漏杜绝，符合本系统的技术要求。
二、系统主材技术要求
1、虹吸雨水斗：雨水斗带防护罩和隔气装置，斗体采用全金属不锈钢材料制造，并提供有关部门对虹吸雨水斗的排量、斗前水深、局部阻
力系数等关键性能指标的检测报告。
2、管道及管件：管道采用HDPE管材，等级为PE80材质，HDPE管材纵向回缩率小于1%，且必须按《虹吸式屋面雨水排水系统技术规程》CECS183：2005的要求使用锚固管件以有效控制管材的伸缩对系统稳定性能的影响，管材需能承受0.08Mpa负压（需提供检测报告），以保证系统在工作状态下，管道内所产生的负压不破坏管材性能而影响排水功能。
3、管材及管件外壁应标注品牌名称、产品型号、尺寸等，招标人不接受现场制作及二次加工成型的管件，HDPE管材及管件必须为同一品牌，以保证系统连接的可靠性。连接方式为热熔，在横管与立管的连接处采用电熔方式。管材及管件必须符合《建筑排水用HDPE管材及管件》CJ/T250-2007各项标准的规定，且经过省级以上质量部门的检测并提供检测报告。
4、系统的悬吊管必须采用钢导管进行固定，其锚固管卡和导向管卡必须为专业配套管卡，不得手工制作。钢导管、配套管卡等固定件要求采用表面镀锌等方式进行耐腐蚀处理，如采用方型钢导管其导管内部也需行进镀锌处理。固定支架位置、吊架间距、固定方式应符合《虹吸式屋面雨水排水系统技术规程》CECS183：2005技术及规范要求；整个系统要求安全可靠。
三、推荐品牌：
泰宁、南京慧通、深圳卓宝。
虹吸排水施工方案
虹吸排水施工方案

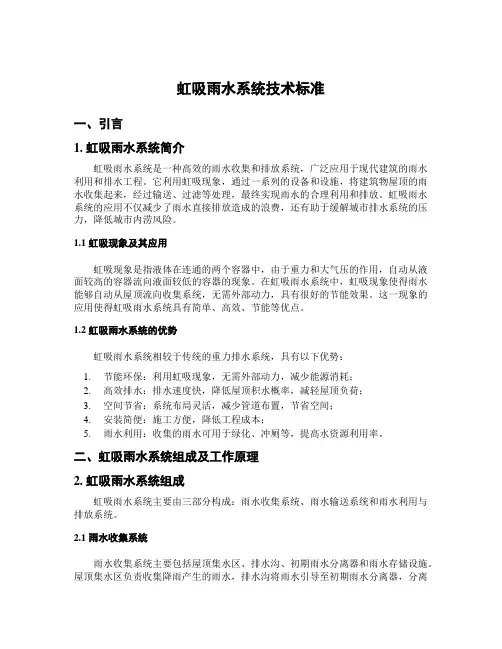

虹吸式排水施工方案 一.编制及说明； 根据虹吸雨水施工图纸，力求做到施工关键部位配合更周密、更紧凑、施工工艺更合理、更先进、更创新。 二.编制依据； 2.1根据虹吸雨水施工图纸图纸编号。 2.2《建筑排水硬聚氯乙烯管道工程技术规范》 2.3《全国通用的给排水设备安装通标准图》 2.4国家雨水斗安装图集（01S302）. 2.5《建筑设计防火规范》。 2.6《屋面工程质量验收规范》。 2.7本着公司在其它下沉式虹吸雨水排放工程中总结的经验。 2.8其它参考资料（包括设备、材料生产厂家说明书和相关技术手册）。 三.施工流程； 3.1虹吸式屋面排放系统和重力排放系统的比较 3.1.1虹吸式排放系统管道中的水为满管流，能很快的彻底排清层面积；重力排放系统靠重力作力，管道中的水为附壁流，排水速度慢，给建筑物造成安全隐患。 3.1.2虹吸式排放系统的水平管无需坡度，节省了安装空间；重力排放系统靠重力自流，水平管必须要有一定的坡度，浪费了
安装空间。 3.1.3虹吸式排放系统只需要很少的雨水斗和雨水立管，节省 了建筑材料；重力排放系统中，一根雨水立管连接的雨水斗数量 一般不超过2个，因此需要大量的雨水斗和立管。 3.1.4虹吸排放系统的管材为高密度聚乙烯HDPE管材，管道 质量轻、抗冲击、耐腐蚀、无热变形，是雨水排放系统的最佳选择。管道热热胀冷缩率仅为0.86%；重力排放系统管材一般为PVC，其缺点是不耐磨、易刮花、焊接不牢固、介缩率高，在一般 工程中普遍使用，客户投诉不少。 3.1.5虹吸排放系统大大降低了管材的管径，降低了施工难度；重力排放系统则需要大管径管材，施工难度大。 四.施工方案； 屋面雨水排放系统采用虹吸式雨水排放系统采用**** HDPE管材，焊接工艺以及虹吸原理为基础的排水系统， 在材料选择、安装工艺及系统原理等方面为国际先进水 平。 4.1施工流程 施工流程图 施工准备工作 测量、放线、定位
钢结构屋面施工方案虹吸排水
虹吸负压排水系统施工组织设计方案 目录 一、施工技术方案及施工工艺 二、工程范围 三、检验与验收 四、施工机械 五、技术操作规定 六、安全规定
一、施工技术方案及施工工艺 1.1虹吸排水系统施工流程方框图 1.2施工准备工作 1.2.1 管道在施工前，必须熟悉设计施工图、有关技术资料与施工验收规范的技 术要求。编制施工预算、工程进度计划与施工方案，制定材料供应、机具配备与劳动力需求计划，确保工程顺利开工。 1.2.2 按设计施工图进行管道预制工作，必须按照设计坐标、标高位置进行，套 管平直，固定牢固，同时做好套管的封堵，防止混凝土及垃圾的进入。
1.2.3 排水系统管道施工时，先进行埋地管道的敷设，然后进行垂直立管的安装， 最后安装支管、水平支管和排出管。立管安装必须执行“下开上堵”的施工原则，确保管道畅通。 1.2.4为确保配管正确，须做好与土建、装潢施工单位的配合，及时掌握吊顶高 度、水平基准线、墙身线及卫生器具的镶接尺寸，做好道毛坯管道的安装敷设，确保管道预留的坐标、标高符合验收规求。嵌墙暗装及预埋的给排水支管要固定牢固，在土建作业时做好出墙与出地坪的管口加堵保护工作。 并根据土建、装饰的进度要求及时对管道进行检验与试验。 1.2.5本工程使用的管材和管件应具有质量检验部门的产品合格证或认证文件。 管材和管件上应标明规格、压力和生产厂名或商标，并应标明生产日期和检验代号。HDPE管道采用热熔连接时，应采用安全可靠的配套专用的热熔连接工具。 1.2.6管材和管件的外观应光滑平整、无裂口、裂纹、脱皮和明显的痕纹、凹陷， 管件应完整、无缺损、无变形。 1.2.7施工人员须经过HDPE管道、不锈钢管道安装的技术培训。 1.3系统的安装 3.1雨水斗的安装要求 1.3.2不锈钢雨水斗在金属天沟的安装 ①、在金属天沟上测量定位、开孔HT56，HT90，HT110开孔Ф220mm）；
