承台底板钢筋绑扎
承台底板钢筋绑扎 Revised by Liu Jing on January 12, 2021
1.1.1.1.1承台底板钢筋绑扎
1.1.1.1.1.1承台（底板）钢筋工艺流程：
弹线→钢筋吊运至工作面→安装承台（底板）下铁→放混凝土垫块→支设底板、承台上铁马凳→安装承台、底板上铁和柱、墙体插筋→调整钢筋→安放侧向保护层垫块→隐检
1.1.1.1.1.2承台（底板）钢筋施工要点
1.1.1.1.1.
2.1弹线
绑扎之前，根据结构承台（底板）钢筋网的间距，先在垫层或底板防水混凝土保护层上弹出黑色墨线，放出墙、柱等位置线和后浇带的位置边线。为了醒目便于日后定位插筋方便，在各边线每隔划上红色油漆三角。墙柱拐角处各划一个红三角，并将边线延长。
1.1.1.1.1.
2.2铺筋顺序
下网应先铺短向、后铺长向，上网则刚好相反，承台（底板）在基础梁处的附加筋则应与下层筋一起铺设。
1.1.1.1.1.
2.3接头位置
底板所有钢筋接头建议采用滚压直螺纹连接，下层筋在板跨中1/3范围内连接，上层筋在支座范围内连接，同一截面接头数量不大于50%，钢筋接头均应避开应变较大的后浇带处。
1.1.1.1.1.
2.4网片绑扎
1、底板钢筋层数较多，绑扎时必须严格按图纸要求施工，注意布筋位置，上下网口交点呈线，间距符合要求，必要时加设钢筋梯格筋（不得小于钢筋直径），以确保钢筋位置准确。
2、摆放钢筋除按线摆放外，钢筋伸入支座的长度(含水平段长度)应满足设计所要求的最小锚固要求，且满足保护层要求。
3、网片在变标高处，板筋应伸入到对方板内40d，满足设计要求。
4、下网钢筋绑扎时应边绑扎边垫垫块，垫块采用C40减石子混凝土垫块，100×100×50mm，间距600mm，梅花型布置。
5、底板钢筋网片的所有交点均要全部绑扎牢固，相邻绑扎点成八字形。所有绑扎丝头均朝向混凝土内部。
6、上网钢筋绑扎前，用石笔在马凳铁上按钢筋间距画线分档，然后按间距线摆放上层网片钢筋。
1.1.1.1.1.
2.5承台（底板）马凳设计及放置
承台（底板）钢筋较粗，单根钢筋重量大，施工中的垂直、水平运输都存在一定困难，施工中要尽量减少二次搬运，以提高工效。根据以往施工经验地下室承台底板厚度较厚，普通支架较难满足要求，因此计划采用钢管做成桁架形式进行支撑必要时采用型钢支架。
1.1.1.1.1.
2.6分层验收
由于底板较厚，在绑扎好基坑或下层钢筋时增加过程验收，对于马凳的使用应严格按方案放置，且保证底板上层钢筋的稳定及混凝土的浇筑。
承台底板钢筋绑扎
承台底板钢筋绑扎 Revised by Liu Jing on January 12, 2021
1.1.1.1.1承台底板钢筋绑扎 1.1.1.1.1.1承台（底板）钢筋工艺流程： 弹线→钢筋吊运至工作面→安装承台（底板）下铁→放混凝土垫块→支设底板、承台上铁马凳→安装承台、底板上铁和柱、墙体插筋→调整钢筋→安放侧向保护层垫块→隐检 1.1.1.1.1.2承台（底板）钢筋施工要点 1.1.1.1.1. 2.1弹线 绑扎之前，根据结构承台（底板）钢筋网的间距，先在垫层或底板防水混凝土保护层上弹出黑色墨线，放出墙、柱等位置线和后浇带的位置边线。为了醒目便于日后定位插筋方便，在各边线每隔划上红色油漆三角。墙柱拐角处各划一个红三角，并将边线延长。 1.1.1.1.1. 2.2铺筋顺序 下网应先铺短向、后铺长向，上网则刚好相反，承台（底板）在基础梁处的附加筋则应与下层筋一起铺设。 1.1.1.1.1. 2.3接头位置 底板所有钢筋接头建议采用滚压直螺纹连接，下层筋在板跨中1/3范围内连接，上层筋在支座范围内连接，同一截面接头数量不大于50%，钢筋接头均应避开应变较大的后浇带处。 1.1.1.1.1. 2.4网片绑扎 1、底板钢筋层数较多，绑扎时必须严格按图纸要求施工，注意布筋位置，上下网口交点呈线，间距符合要求，必要时加设钢筋梯格筋（不得小于钢筋直径），以确保钢筋位置准确。 2、摆放钢筋除按线摆放外，钢筋伸入支座的长度(含水平段长度)应满足设计所要求的最小锚固要求，且满足保护层要求。 3、网片在变标高处，板筋应伸入到对方板内40d，满足设计要求。 4、下网钢筋绑扎时应边绑扎边垫垫块，垫块采用C40减石子混凝土垫块，100×100×50mm，间距600mm，梅花型布置。
承台、基础梁钢筋绑扎技术交底
工程名称抚州高新佳园（保障性住房）1#——7# 交底日期2016年3月1日 施工单位江西建工第二建筑工程有限公司分部分项 工程名称 钢筋工程 交底提要地下室外墙、桩基承台、地梁、电梯基坑、消防水池、结构标准层一、工程概况： 本工程位于金凤路与园横四路交叉口西侧（抚州明兴纺织厂内）地下室建筑面积：18778㎡。约88400㎡，地下一层，地上：1#、2#、5#、6#楼为十八层，檐高60m、3#、4#楼为26层建筑檐高：82.5m,标准层均为3m，幼儿园3层，临街商铺三层，层高3.9m。 二、结构类型、设计要求、施工依据 1、人孔桩（附楼）强风化持力层、机械旋挖挖桩（单体主楼）中风化，框剪结构，三级抗震抗震设计规范《GB50011—2010》；桩基技术规范《JGJ94—2008》。 2、设计年限50年，设防烈度6度，抗震设防分类标准《GB50223—2008》，人孔挖孔桩单桩竖向承载力特征值1800KM，机械钻孔桩单桩竖向承载力特征值3500KM 3、国标11G101—1、11G101—2、11G101—3图集，结合地下室结构设计总说明施工。 交底内容 一、施工准备 1、阅览施工设计图的规范及设计要求，了解使用钢筋的等级，抗振等级进行翻样，报表到现场施工员及成本不核实。 2、交底执行标准名称及编号：混凝土结构工程施工质量验收规范 GB50010-2010 钢筋焊接及验收规程 JGJ18-2008 3、交底内容摘要：承台和地梁钢筋绑扎的相关材料、机具准备、质量要求及施工工艺 一、施工准备： 1、仔细阅览施工设计图的设计规范要求及施工内容，对图纸内的问题进行整理反馈到项目部。 1.1成型钢筋：必须符合配料单的规格、尺寸、形状、数量，并对加工质量进行进场验收翻样。 1.2承台钢筋：16、18、20、22、25。 1.3地梁钢筋：6、8、12、14、16、20、22 。 注：≥Ф16mm梁钢筋统一采用焊接，墙、柱垂直筋≥14以上必须采用电渣压力焊，并且现场试验取样，严禁使用冷搭接形式施工。 1.3绑丝：采用22号（火烧丝），焊条HPB235用E43型焊条，HRB400用E50型焊条。 2、机具：钢筋钩子、撬棍、力矩扳手、板子、钢丝刷、手推车、粉笔、尺子、钢筋马凳。
现浇混凝土钢筋绑扎工艺标准
现浇混凝土钢筋绑扎工艺标准 1
现浇混凝土结构钢筋绑扎 工艺标准 第一节适用范围 本工艺标准适用于工业及民用建筑现浇钢筋混凝土框架结构、框架－剪力墙、剪力墙结构的钢筋绑扎工程。 第二节施工准备 一、材料与主要机具: １、钢筋:应从深圳市材料备案目录有名单的厂家中选择,钢筋进场应有出厂合格证或出厂检验报告,钢筋表面或每捆(每盘)钢筋均有标志。钢筋进场后应按有关规定见证取样送检作力学性能复试。当加工过程中发生脆断等特殊情况,还需作化学成分检验。钢筋应无老锈及油污。 ２、铁丝:可采用２０～２２号铁丝(为烧丝)或镀锌铁丝(铅丝)。铁丝切断长度要满足使用要求。 ３、垫块:用水泥砂浆制成,５０㎜见方,强度等级同混凝土设计强度等级,厚度同保护层,垫块内预埋２０～２２号火烧丝。或用塑料卡、拉筋、支撑筋。 ４、主要机具:钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。 二、作业条件: １、现场条件 2
(１)、按施工平面图中指定的位置,将钢筋堆放和加工场地进行清理、平整。按规格、使用部位、编号、钢筋绑扎顺序分类堆放,分别加垫木堆放。 (２)、钢筋绑扎前,应检查有无锈蚀,除锈之后再运至绑扎部位。 (３)、熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。 (４)、做好抄平放线工作,弹好水平标高线,柱、墙外皮尺寸线。 (５)、根据设计图纸及工艺标准要求,确定钢筋穿插就位顺序并与有关工种作好配合工作,如支模、管线、防水施工与绑扎钢筋的关系,确定施工方法,作好向班组进行技术交底。 ２、地下室作业条件: (１)、当施工现场地下水位较高时,必须有排水及降水措施。 (２)、根据地下室防水方案,如采用外防水施工,底板钢筋绑扎前做完防水层及保护层。 ３、梁、板作业条件: (１)、根据弹好的外皮尺寸线,检查下层预留搭接钢筋的位置、数量、长度,如不符合要求时,应进行处理。绑扎前先整理调直下层伸出的搭接筋,并将锈蚀、水泥砂浆等污垢清除干净。 (２)、根据标高检查下层伸出搭接筋处的混凝土表面标高(柱 3
承台钢筋绑扎施工工艺
1承台钢筋绑扎施工工艺 1.1执行标准 《混凝土结构工程施工质量验收规范》（GB50204—2002）（2010版）； 《混凝土结构设计规范》（GB50010—2010）； 《钢筋焊接及验收规程》（JGJ18—2012）； 《冷轧带肋钢筋混凝土结构技术规程》(JGJ95—2011)； 《中国建筑工程总公司建筑工程施工工艺标准》； 钢筋、绑扎丝等相关材料标准和有关规定。 1.2施工工艺流程和操作要点 1.2.1施工工艺流程 施工放样 钢筋加工 钢筋运输 底板钢筋绑扎 钢筋固定 顶板钢筋加工 预埋钢筋绑扎 1.2.2操作要点 项 操作要点示意图片 次
1 底板钢筋绑扎 2 顶板钢筋绑扎 3 预埋钢筋 1、施工放样： 1）依据设计资料，复核承台轴线控制网和高程基准点。确定承台十字轴线，并用墨线弹在施工垫层地板上。经驻地监理工程师核查、批准后绑扎。 2）划钢筋位置线：按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，一般让靠近底板模板边的那根钢筋离模板边为5cm，在底板上弹出钢筋位置线。
2、钢筋加工： 1）钢筋清理：钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净。 2）钢筋调直：可用机械或人工调直。经调直后的钢筋不得有弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减小5﹪. 3）钢筋截断：应根据钢筋直径、长度和数量，长短配搭，先断长料后端短料，尽量减少和缩短钢筋短头，以节约钢材。 3、钢筋运输： 将加工好的钢筋运往施工现场时，应做好钢筋编号，并做好钢筋的运输管理，防止钢筋在运输过程中发生变形，被污染。 4、底板钢筋绑扎： 1）按弹出的钢筋位置线，先铺下层钢筋。根据底板受力情况，决定下层钢筋哪个方向钢筋在下面，一般情况下先铺短向钢筋，再铺长向钢筋。 2）钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。 3）摆放底板混凝土保护层用砂浆垫块，垫块厚度等于保护层厚度，按每1m左右距离梅花型摆放。如底板较厚或用钢筋较大，摆放距离可缩小。 5、钢筋固定： 1）先绑2～4根竖筋，并画好横筋分档标志。然后在下部及齐胸处绑两根横肋定位，并画好竖筋分档标志。一般情况横筋在外。竖筋在里，所以先绑竖筋后绑横筋。横竖筋的间距及位置应符合设计要求。 2）在钢筋外侧应绑上带有铁丝的砂浆垫块，以保证保护层的厚度。 6、顶板钢筋绑扎： 在进行顶板钢筋绑扎前应该现对该基础再次施工放样，即对已经的施工完成的钢筋绑扎进行检查，能确定基础的平
基础承台钢筋绑扎技术交底
基础承台钢筋绑扎技术交底
技术交底记录 表C2-1编号 工程名称泗县大路口 乡大季村安 置点一期工 程 交底日 期 年月日 施工单位中煤三建 分项工 程名称 交底提要 基础钢筋绑扎工艺要求及质量安全事项
交底内容： 一、施工准备： 1、材料准备 1.1成型钢筋：必须核对设计图纸符合配料单的规格、尺寸、形状、数量，并对加工质量进行进场验收。 1.3绑丝：采用22号（火烧丝），焊条HPB235用E43型焊条，HRB400 2、机具：钢筋钩子、撬棍、力矩扳手、板子、钢丝刷、手推车、粉用E50型焊条。 1.4 50mm厚混凝土垫块，马凳。 笔、尺子、钢筋马凳。 3、作业条件： 3.1绑扎前，核对钢筋配料单及进场钢筋规格、数量并按使用部位、工序塔接，分别码放。 3.2做好抄平放线工作，在槽边弹好水平标高点，最好用红油漆点做标志。 二、施工工艺： 1、承台、地梁钢筋施工工艺流程： 弹钢筋位置线→绑扎承台下铁钢筋→绑扎地梁钢筋→绑扎承台上部钢筋→插入墙体、柱钢筋 1.1划钢筋位置线：按图纸注明的钢筋间距，划出承台钢筋位置线。并用墨斗弹上墨线。 1.2承台钢筋： 1.2.1先铺承台下钢筋。所有交叉点都要绑扎牢固，保证钢筋不位移。下部钢筋绑扎时要全数绑扎，不得漏扣，基础承台钢筋的保护层为50mm。 1.2.2承台底筋绑扎完后，放混凝土垫块，
垫块厚度为50mm ，间距400mm ，梅花型放置。 1.2.3绑扎完下铁和地梁钢筋后即安放撑 筋，采用18@1500*1500钢筋做成，间距1000mm ，也可采用Φ18-20废钢筋头做成，马凳间距1000mm ，高度按图。 1.2.4撑筋放完后进行上筋的绑扎，绑扎 上铁钢筋的方法同下铁筋，钢筋交叉点均绑扎。 1.3 事先在绑扎完承台底板下部钢筋时 定位绑扎框架柱及构造柱钢筋，构造柱钢筋弯锚入承台内，弯锚平直段采用10d ，框柱按图取300mm 。 1.4将承台下部垫层处弹好的内外墙、柱 节点位置线，引至承台上皮钢筋上，用红油漆标示好，承台钢筋上弹柱钢筋位置控制线，根据弹好的控制线将墙、柱伸入承台的插筋绑扎牢固，并插至下层钢筋上进行固定绑扎，柱子。先插柱筋再插墙体筋，第一根水平筋距承台上表面50mm ，距承台上皮500mm 高部位和根部用水平梯子筋固定，保证甩筋垂直，不斜插和移位。墙柱钢筋临时固定示意如下图所示： 外墙插筋节点 内墙插筋节点 50 50 墙体立筋墙体水平筋墙体水平梯子筋墙体立筋 墙体水平筋 墙体水平梯子筋 柱筋锚至承台底 4号封闭箍筋 三、质量要求：
双钢筋叠合板钢筋绑扎工艺标准 (410-1996)
双钢筋叠合板钢筋绑扎工艺标准 (410-1996) 范围 本工艺标准适用于多层和高层各种民用建筑叠合楼板或屋面板的钢筋绑扎。对条件适合的工业建筑亦可采用。 施工准备 2.1 材料及主要机具： 2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，应无老锈和油污。钢筋要有出厂质量证明书及复试报告。 2.1.2 绑扎铁丝：20～22号火烧丝。 2.1.3 垫块：用水泥浆制成50mm×50mm，厚度等于保护层设计厚度。 2.1.4 主要机具：电焊机、钢筋扳子、钢筋钩等。 2.2 作业条件： 2.2.1 叠合板已吊装完毕，梁钢筋已绑扎完毕，叠合层模板已安装完毕，墙体伸出的搭接筋等已按图纸要求检查整修完毕，并将其锈皮及水泥浆等污垢清理干净。以上诸项已分别办完隐检或预检手续。 2.2.2 加工成型的叠合层钢筋进场，按设计要求检查其规格、型状、尺寸和数量是否正确，并按施工平面图中指定的位置，按规格、部位和编号分别加设垫木堆放。 操作工艺 3.1 工艺流程： 清理板面及板缝，并整理板甩出的筋→ 绑扎板缝筋→ 绑扎吊环双向筋→ 绑扎支座负弯短筋→ 质量检验 3.2 清理叠合板面及板缝的杂物，按图纸要求整理叠合底板的甩出筋，见图4-25。 图4-25 3.3 绑扎拼接板缝5通长筋。为用φ5冷拔低碳钢丝平焊成型的双钢筋，绑扎板缝配筋的级别分为Ⅳ级，按图纸设计执行，绑扎拼板缝的要求见图4-25。 3.4 绑扎吊环双向筋时，沿吊环的两个方向均用通长的φ8筋双向连接，伸入邻跨400mm，端头加180°钩。与吊环直交向穿越吊环，另一向置直交筋下并与之绑扎，如图4-26（三拼为例）。
图4-26 3.5 绑扎支座负弯矩筋，其保护层保证不大于20mm，其与架立筋每扣均绑扎，负弯矩筋下加设钢筋马凳，以保证负弯矩筋正确的空间位置。 质量标准 4.1 保证项目： 4.1.1 钢筋的品种和质量必须符合设计要求和有关标准的规定。 检验方法：检查出厂质量证明书和试验报告。 4.1.2 冷拔低碳钢筋的机械性能必须符合设计要求和施工规范的规定。 检验方法：检查出厂质量证明书，试验报告和冷拔记录。 4.1.3 钢筋的表面必须清洁，带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。 检验方法：观察检查。 4.1.4 钢筋的规格、形状、尺寸、数量、锚固长度和接头设置，必须符合设计要求和施工规范的规定。 检验方法：观察或尺量检查。 4.2 基本项目： 4.2.1 缺扣、松扣的数量不超过绑扣数的10%，且不应集中。 检验方法：观察和手扳检查。 4.2.2 钢筋弯钩朝向正确，绑扎接头、搭接长度符合施工规范的要求。 检验方法：观察和尺量检查。 4.2.3 弯钩角度和平直长度符合施工规范的规定。 检验方法：观察和尺量检查。 4.2.4 点焊焊点无裂纹和多孔性缺陷，焊点处熔化金属均匀、无烧伤。 检验方法；用小锤、放大镜检查。 4.3 允许偏差项目，见表4-13。 表4-13 项次项目允许偏差(mm) 检验方法 1 受力筋间距±10 尺量两端，中间各取一点，取其最大值 2 绑扎构造筋间距±20 尺量连续三档，取其最大值 3 焊接构造间距±10 尺量连续三档，取其最大值 中心线位移 5 水平高差 +3 -0 5 受力钢筋保护层±3 尺量检查 成品保护
(整理)承台钢筋绑扎
一、机具准备：钢筋钩子、撬棍、板子、钢丝刷、色笔、盒尺，铡刀等。 二、材料准备： 钢筋：B20、16、22、18。 绑扎丝：22号火烧丝，铁锈清除干净。切断长度满足使用需要。 垫块：混凝土垫块厚50mm。 三、作业条件： 1、防水施工已全部完成，而且办完防水施工验收记录。桩顶伸入承台梁中的钢筋为 35d，桩头按要求进行处理过并经验收合格，防水层表面已经清理干净。 2、钢筋进场后应检查是否有出厂证明、复试报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。 3、钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。 四、工艺流程： 拉钢筋、插筋位置线→运钢筋到使用部位→绑底板下部及地梁钢筋→水电工序插入→放置垫块→放置马凳→绑底板上部钢筋→设置定位框→插墙、柱预埋钢筋→基础底板钢筋验收。 1、按图纸在基础防水保护层上标明钢筋直径、间距、并算出底板实际需用的钢筋根数，靠近支座边的第一根，钢筋距边的钢筋应为50mm。 2、按图纸在基础防水保护层上标明钢筋直径、间距、并算出底板实际需用的钢筋根数，Q4厚650mm 竖向分布钢筋为B25@100，水平分布钢筋为B22@200，拉结钢筋B12、梅花形布置间距为600mmx600mm。Q5厚600mm竖向分布钢筋为B22@200，水平分布钢筋为B22@200，拉结钢筋B12、梅花形布置间距为600mmx600mm。底板钢筋伸入承台内长度为40d，底板上部钢筋与下部钢筋之间梅花形布置B12拉结钢筋，间距为600mmx600mm。板底负钢筋长度由承台及承台梁边算起。 3、先铺集水坑、配电间的下钢筋，再铺底板钢筋，绑扎时由一端向另一端依次绑扎。操作时要按图纸要求的间距划线、铺铁、绑扎、最后成型。 4、基础底板底部钢筋下的混凝土垫块，保证基础底板下部钢筋保护层为50mm。 5、基础底板钢筋采用直螺纹连接，基础底板受力钢筋连接接头的位置要正确，同一构件中纵向受力筋的接头宜相互错开，钢筋机械连接的连接区段长度为35d（d为被连接钢筋中的较大直径），同一连接区段内的受拉纵筋接头百分率不应大于50%，受压纵筋可不受限制。连接件之间的横向净距不宜小于25mm。 6、板的两层钢筋网间应摆放钢筋马凳，马凳通长设置，间距 1.5m，在马凳上摆放纵横两个方向定位钢筋，工序及绑扣方法同底板下层钢筋,以保证钢筋的位置正确。马凳采用Ф25以上钢筋加工。 7、所有钢筋交错点均绑扎，且必须牢固。同一水平直线上相邻绑扣呈八字型，朝向混凝土体内部，
基础地梁承台钢筋施工技术交底
2.基础梁施工工艺流程： 搭支撑架（主梁）→摆上、下受力钢筋（梁钢筋）→穿箍绑扎→安装腰筋、吊筋等→继续绑扎→安放垫块、预埋件、楞铁等→松动支撑架让骨架入模→检查验收。 2.1.钢筋接头方式： 地梁钢筋均采用机械连接（直螺纹套筒连接），钢筋接头现场取样：钢筋接头现场取样后，对截断后的钢筋采用单面10d帮条焊的连接方式16（160mm），18（180mm）,20（200mm）、22（220mm）, 25(250mm)。 2.2．承台钢筋安装完成并固定后绑扎地梁钢筋，先穿梁上筋，需要进行机械连接的钢筋先进行直螺纹套筒的连接，套筒的连接应采用扭力扳手进行连接并拧紧，连接完成后在上筋上画出箍筋间距线，套箍筋，箍筋开口在下部，且开口位置相互错开，箍筋套好后按间距排开，然后穿梁下筋，并进行绑扎， 基础框支梁、基础地梁支座处的锚固长度以及箍筋的加密区及做法详见11G101图集。 2.3．箍筋与梁筋交叉处均要绑扎，并采用八字扣绑扎，即绑扣为一顺一逆，不得有漏扣、松扣等现象，箍筋绑扎必须蹬角并绑扎到位。 2.4．梁钢筋定位措施： (1)保护层厚度25mm,下面垫砼垫块或花岗石垫块（长宽尺寸控制在40mm），箍筋按线调整绑扎到位。 (2)在地梁的上口设立受力钢筋的定位撑，在每道梁支座附近和跨中设立,使受力钢筋的间距均匀、合理，保护层厚度符合设计要求。 2.5.基础梁两端连续时，钢筋一律贯通。 3.将承台下部以及地梁下部垫层处弹好的外墙、柱节点位置线，引至承台、地梁上皮钢筋上，用红油漆标示好，承台钢筋上弹柱钢筋位置控制线，根据弹好的控制线将墙、柱伸入承台、地梁或桩的插筋绑扎牢固，插入深度应满足设计图纸明确规定45d或相关规要求，先插柱筋再插墙体筋，第一根水平筋距承台上表面50mm，距承台上皮500mm高部位和根部用水平梯子筋固定，保证甩筋垂直，不斜插和移位，柱、墙钢筋级别、规格、间距和根数应符合设计图纸要求。墙柱钢筋临时固定示意如下图所示：
基础钢筋绑扎施工工艺标准模板
基础钢筋绑扎施工工艺标准 10.1总则 10.1.1适用范围 适用于建筑结构工程的基础及底板钢筋绑扎。 10.1.2编制参考标准及规范 《混凝土结构设计规范》( GB50010—) ; 《混凝土结构工程施工质量验收规范》( GB50204—) ; 《钢筋焊接及验收规程》( JGJ18—96) ; 《建筑施工安全检查标准》( JGJ59—99) ; 《中国建筑工程总公司施工安全检查生产监督管理条例》; 钢筋、绑丝等相关材料标准和有关规定。 10.2术语、符号 10.2.1现浇结构 系现浇混凝土结构的简称, 是以现场支模并整体浇筑而成的混凝土结构。 10.2.2HPB235级钢筋 系指现行国家标准《钢筋混凝土用热轧光圆钢筋》( GB13013—1991) 中的Q235钢筋, 相当于原级别I级钢筋。 10.2.3HRB335( 20MnSi) 钢筋 系指现行国家标准《钢筋混凝土用热轧带肋钢筋》( GB1499—1998) 中的HRB335钢筋, 相当于原级别II级钢筋。 10.2.4HRB400( 20MnSiV、20MnSiNbv、20MnSiTi) 级钢筋
系指现行国家标准《钢筋混凝土用热轧带肋钢筋》( GB1499—1998) 中的HRB400钢筋, 相当于原级别III级钢筋。 10.2.5RRB400( K20MnSi) 级钢筋 系指现行国家标准《钢筋混凝土用余热处理钢筋》( GB13014—91) 中的KL400钢筋, 相当于原级别III级钢筋。 10.2.6La 钢筋锚固长度。 10.3基本规定 10.3.1一般规定 ( 1) 当钢筋的品种、级别或规格需作变更时, 庆办理材料代用手续。 ( 2) 浇筑混凝土前, 应进行钢筋隐蔽工程验收, 其内容包括: 1) 纵向受力钢筋的规格、数量、位置等; 2) 钢筋的连接方式、接头位置、接头数量、接头面积百分率等; 3) 箍筋、横向钢筋的品种、规格、数量、间距等; 4) 预埋件的规格、数量、位置等; 5) 避雷网线的布设与焊接等。 10.3.2质量目标 达到《混凝土结构工程施工质量验收规范》( GB50204—) 的要求, 并符合图纸及”施工组织设计”的要求。 10.4施工准备 10.4.1技术准备
最新承台钢筋绑扎
承台钢筋绑扎
一、机具准备：钢筋钩子、撬棍、板子、钢丝刷、色笔、盒尺，铡刀等。 二、材料准备： 钢筋：B20、16、22、18。 绑扎丝：22号火烧丝，铁锈清除干净。切断长度满足使用需要。 垫块：混凝土垫块厚50mm。 三、作业条件： 1、防水施工已全部完成，而且办完防水施工验收记录。桩顶伸入承台梁中的钢筋为 35d，桩头按要求进行处理过并经验收合格，防水层表面已经清理干净。 2、钢筋进场后应检查是否有出厂证明、复试报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。 3、钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。 四、工艺流程： 拉钢筋、插筋位置线→运钢筋到使用部位→绑底板下部及地梁钢筋→水电工序插入→放置垫块→放置马凳→绑底板上部钢筋→设置定位框→插墙、柱预埋钢筋→基础底板钢筋验收。 1、按图纸在基础防水保护层上标明钢筋直径、间距、并算出底板实际需用的钢筋根数，靠近支座边的第一根，钢筋距边的钢筋应为50mm。 2、按图纸在基础防水保护层上标明钢筋直径、间距、并算出底板实际需用的钢筋根数，Q4厚650mm竖向分布钢筋为B25@100，水平分布钢筋为B22@200，拉结钢筋B12、梅花形布置间距为 600mmx600mm。Q5厚600mm竖向分布钢筋为B22@200，水平分布钢筋为B22@200，拉结钢筋B12、梅花形布置间距为600mmx600mm。底板钢筋伸入承台内长度为40d，底板上部钢筋与下部钢筋之间梅花形布置B12拉结钢筋，间距为600mmx600mm。板底负钢筋长度由承台及承台梁边算起。 3、先铺集水坑、配电间的下钢筋，再铺底板钢筋，绑扎时由一端向另一端依次绑扎。操作时要按图纸要求的间距划线、铺铁、绑扎、最后成型。 4、基础底板底部钢筋下的混凝土垫块，保证基础底板下部钢筋保护层为50mm。 5、基础底板钢筋采用直螺纹连接，基础底板受力钢筋连接接头的位置要正确，同一构件中纵向受力筋的接头宜相互错开，钢筋机械连接的连接区段长度为35d（d为被连接钢筋中的较大直径），同一连接区段内的受拉纵筋接头百分率不应大于50%，受压纵筋可不受限制。连接件之间的横向净距不宜小于25mm。 6、板的两层钢筋网间应摆放钢筋马凳，马凳通长设置，间距1.5m，在马凳上摆放纵横两个方向定位钢筋，工序及绑扣方法同底板下层钢筋,以保证钢筋的位置正确。马凳采用Ф25以上钢筋加工。
地下室钢筋绑扎工艺标准
地下室钢筋绑扎工艺标准(-）
————————————————————————————————作者: ————————————————————————————————日期: ?
地下室钢筋绑扎工艺标准（406－１996) 范围 本工艺标准适用于地下室钢筋混凝土底板、墙的钢筋绑扎。 施工准备 2．1 材料及主要机具: 2.1.1 钢筋：应有出厂合格证，按规定作力学性能复试。当加工过程中发生脆断等特殊情况,还需作化学成分检验。钢筋应无老锈及油污。 2.1.2 铁丝：可采用20～22号铁丝(火烧丝）或镀锌铁丝（铅丝）。铁丝的切断长度要满足使用要求。 2.1．3 控制混凝土保护层用的砂浆垫块、塑料卡、各种挂钩或撑杆等。 2.1．4 工具:钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。 2.2 作业条件: 2.2．1 按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。准备好垫木，按钢筋绑扎顺序分类堆放,并将锈蚀进行清理。 ２.2.2 核对钢筋的级别,型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。 2.2.3 当施工现场地下水位较高时,必须有排水及降水措施。 2．2.4 熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作,如支模、管线、防水施工与绑扎钢筋的关系，确定施工方法，作好技术交底工作。 2．２．5 根据地下室防水施工方案(采用内贴法或外贴施工),底板钢筋绑扎前做完底板下防水层及保护层；支完底板四周模板（或砌完保护墙，做好防水层）。当地下室外墙防水采用内贴法施工时,在绑扎墙体钢筋之前砌完保护墙,做好防水层及保护层。 操作工艺 ３.1 工艺流程： 划钢筋位置线→运钢筋到使用部位→绑底板及梁钢筋→绑墙钢筋 3．2 划钢筋位置线：按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，一般让靠近底板模板边的那根钢筋离模板边为５cｍ,在底板上弹出钢筋位置线（包括基础梁钢筋位置线)。 ３.3 绑基础底板及基础梁钢筋 ３.３．l 按弹出的钢筋位置线，先铺底板下层钢筋。根据底板受力情况，决定下层钢筋哪个方向钢筋在下面，一般情况下先铺短向钢筋，再铺长向钢筋。 3.3.2 钢筋绑扎时，靠近外围两行的相交点每点都绑扎,中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。如采用一面顺扣应交错变换方向,也可采用八字扣,但必须保证钢筋不位移。 3．3.３摆放底板混凝土保护层用砂浆垫块，垫块厚度等于保护层厚度,按每1m左右距离梅花型摆放。如基础底板较厚或基础梁及底板用钢量较大,摆放距离可缩小,甚至砂浆垫块可改用铁块代替。 ３.3.4 底板如有基础梁,可分段绑扎成型,然后安装就位,或根据梁位置线就地绑扎成型。 3.３.５基础底板采用双层钢筋时,绑完下层钢筋后，摆放钢筋马凳或钢筋支架(间距
桩基础与承台的连接方法1
桩基础与承台的连接方法 吴本国、贺业飞、鞠学廷 桩基础需要嵌入承台内50-100做法和要求大家都很熟悉，但是，桩嵌入承台后，与防水层的关系、与承台钢筋、两侧防水构造底板钢筋及承台拉梁钢筋保护层厚度之间的关系往往在工程图纸中没有得到清楚的表达，造成现场钢筋绑扎混乱，这也是本篇文章的主要讨论的内容。对于两侧没有砼防水构造底板的承台，由于构造相对简单，本文就不详细讨论，设计时可参照本文简化处理之。 一、桩径大于等于Ф500的桩 1，地下车库单柱单桩与承台不同连接方法的比较 某工程，由于设计只是笼统地画出桩顶嵌入承台内，没有详细地表达桩顶与防水层之间的关系，与拉梁钢筋之间的关系，承台钢筋与拉梁钢筋的相互关系，两侧防水构造底板钢筋与承台钢筋之间的相互关系等如图一，结果是，施工绑钢筋时出现多种绑法且钢筋保护层及钢筋的有效计算高度都难以保证。究其原因有二：一是设计深度不够，没有将桩嵌入承台内相互关系的大样画出，二是结构只考虑本专业要求，对建筑防水做法没有考虑，经过设计人员深入现场了解及内部讨论修改和细化了原有做法，见图二、三。图二考虑到且同一承台（底板）内有需要弯起的钢筋，还有不需要弯起的钢筋，钢筋摆放和制作难度较大，因此不予推荐。图三底板钢筋抗浮计算时保护层不小于110mm（考虑桩头防水），承台计算时保护层还要多附加上两层底板钢筋直径，而且底板保护层厚容易开裂，可考虑用于桩距较小的主楼部分。图四中的做法主要是将承台的底标高降低至防水板的低标高以下一定高度，利用这个高度来消化桩嵌入承台高度和防水保护层厚
度等引起防水板钢筋保护层的增加，该大样应注意低标高部分应出桩头不小于500mm，这主要是考虑到底板防水卷材在低标高部分的搭接。
基础钢筋绑扎施工工艺标准
10 基础钢筋绑扎施工工艺标准 10.1总则 10.1.1适用范围适用于建筑结构工程的基础及底板钢筋绑扎。 10.1.2编制参考标准及规范《混凝土结构设计规范》( GB50010—2002)；《混凝土结构工 程施工质量验收规范》( GB50204—2002)；《钢筋焊接及验收规程》( JGJ18—96)； 《建筑施工安全检查标准》( JGJ59—99)；《中国建筑工程总公司施工安全检查生产监督管理条例》；钢筋、绑丝等相关材料标准和有关规定。 10.2术语、符号 10.2.1现浇结构系现浇混凝土结构的简称，是以现场支模并整体浇筑而成的混凝土结构。10?2? 2HPB235级钢筋系指现行国家标准《钢筋混凝土用热轧光圆钢筋》( GB13013—1991) 中的Q235钢筋，相当于原级别I级钢筋。 10.2.3HRB335 (20MnSi)钢筋 系指现行国家标准《钢筋混凝土用热轧带肋钢筋》( GB1499—1998)中 的HRB335钢筋，相当于原级别II级钢筋。 10.2.4HRB400( 20MnSiV、20MnSiNbv、20MnSiTi)级钢筋 系指现行国家标准《钢筋混凝土用热轧带肋钢筋》( GB1499—1998)中 的HRB400 钢筋，相当于原级别III 级钢筋。
10.2.5RRB400( K20MnSi)级钢筋 系指现行国家标准《钢筋混凝土用余热处理钢筋》( GB13014—91)中的KL400 钢筋，相当于原级别III 级钢筋。 10.2.6L a 钢筋锚固长度。 10.3基本规定 10.3.1 一般规定 (1)当钢筋的品种、级别或规格需作变更时，庆办理材料代用手续。 ( 2) 浇筑混凝土前，应进行钢筋隐蔽工程验收，其内容包括： 1)纵向受力钢筋的规格、数量、位置等； 2)钢筋的连接方式、接头位置、接头数量、接头面积百分率等； 3)箍筋、横向钢筋的品种、规格、数量、间距等； 4)预埋件的规格、数量、位置等； 5)避雷网线的布设与焊接等。 10.3.2质量目标 达到《混凝土结构工程施工质量验收规范》（GB50204—2002）的要求，并符合图纸及“施工组织设计”的要求。 10.4施工准备
桥梁承台施工技术交底
承台施工技术交底 工程名称： 分部工程名称：（地基与基础）承台 一、施工准备 1、劳动组织 （1）劳动力组织方式：采用工程队组织模式。 （2）施工人员应结合已经确定的施工方案、机械、人员组合、工期要求进行合理配置。 2、机械配置 二、技术要求 1、测设基坑的平面位置、垫层顶标高要准确无误。 2、钢筋的切割、焊接、绑扎要符合规范要求。 3、模板要求有足够的强度和刚度，且有牢固、稳定的固定支撑系统，模板安装必须符合设计和规范要求。 4、承台混凝土滑槽入模，高频插入式振捣棒振捣密实，连续分层浇筑，不留施工缝。 三、主要施工工艺流程 1、施工程序 承台的施工程序主要有前期准备工作、模板工程、钢筋工程以及混凝土工程四个部分组成。 2、施工程序为：施工准备→测设放线→承台基坑开挖→基坑排水→垫层
→钢筋加工、制作、绑扎安装→模板的安装→混凝土浇筑→养生→检验验收。 四、施工工艺 1、施工放样 根据施工图纸设计要求，用全站仪先对桩基进行点位放样，然后根据基础尺寸及开挖深度用尺量的方法确定基坑开挖长度及宽度，并用白灰撒出边线，注意基坑应在四周各多预留,深基坑留2m，做为排水沟和支立侧模工作面。需要特殊防护的深基坑按照专项方案实施。 2、基坑开挖 采用挖掘机放坡开挖，坑底预留20cm人工清底。同时备用水泵在基坑开挖时抽水。开挖过程中注意保护桩基不被破坏，必要时人工清理。 3、桩头凿除 风镐凿除桩头，凿除桩顶浮浆或松散破损部分，使基桩顶部露出新鲜、坚硬的混凝土表面，桩基埋入承台长度及桩顶主筋锚入承台长度须满足设计和规范要求。复测桩顶高程，若凿除桩头后桩顶高程不够，应重新支模与承台一同浇注。 4、基底处理 采用基底平铺10cm厚C20混凝土进行抹面找平并作为承台底模，用水准仪控制垫层标高。 5、钢筋的加工焊接及绑扎：采用在钢筋加工场地进行钢筋加工，在施工现场进行焊接和绑扎。混凝土垫层达到一定强度后，精确放出基础边线，进行钢筋绑扎和模板安装。钢筋采用现场加工、绑扎成型。先将墩台主筋与桩基钢筋焊接连接，再绑扎系梁、承台钢筋。 （1）钢筋的表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除干净。 （2）钢筋应平直，无局部弯折，成盘的钢筋和弯曲的钢筋均应调直。 （3）钢筋接头采用搭接或帮条电弧焊时，宜采用双面焊缝，双面焊缝困难时，可采用单面焊缝。 （4）钢筋接头采用搭接电弧焊时，两钢筋搭接端部应预先折向一侧，
底板钢筋施工工艺
1底板钢筋施工工艺 1.1执行标准 1.1.1编制参考标准及规范 《混凝土结构工程施工质量验收规范》（GB50204—2002）（2010版）； 《中国建筑工程总公司建筑工程施工工艺标准》； 《钢筋焊接及验收规程》（JGJ18—2012）； 《冷轧带肋钢筋混凝土结构技术规程》(JGJ95—2011) 1.2?施工工艺流程和操作要点 1.2.1施工工艺流程 插图1.2.1-1施工工艺流程图 1.2.2施工操作要点 1、将基础垫层清扫干净，用石笔和墨斗在上面弹放钢筋位置线。 2、按钢筋位置线布放基础钢筋。 3、绑扎钢筋，四周两行钢筋交叉点应每点绑扎牢。中间部分交叉点可相隔交错扎牢，但必须保证受力钢筋不位移。双向主筋的钢筋网，则需交全部钢筋相
交点扎牢。相邻绑扎点的钢丝扣成八字开，以免风片歪斜变形。 4、大底板采用双层钢筋网时，在上层钢筋网下面应设置钢筋撑脚或混凝土撑脚，以保证钢筋位置正确，钢筋撑脚下应垫在下层钢筋网上。 插图1.2.2-1钢筋支撑（1） 插图1.2.2-2钢筋支撑（2） 钢筋撑脚的形式和尺寸如图所示。钢筋支撑（1）所示类型撑脚每隔1m放置1个。其直径选用：当板厚h≤300mm时为8～10mm；当板厚h=300～500mm时为12～14mm。当板厚h＞500mm时选用图钢筋支撑（2）所示撑脚，钢筋直径为16～18mm。沿短向通长布置，间距以能保证钢筋位置为准。 5、钢筋的弯钩应朝上，不要倒向一边；双钢筋网的上层钢筋弯钩应朝下。 6、独立基础、为双向弯曲，其底面短向的钢筋应放在长向钢筋的上面。 7、现浇柱与基础连用的插筋，其箍筋应比柱的箍筋小一个柱筋直径，以便连接。箍筋的位置一定要绑扎固定牢靠，以免造成柱轴线偏移。 8、基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm，当无垫层时不应小于700mm。 9、钢筋的连接： 1）钢筋连接的接头宜设置在受力较小处。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍； 2）若采用绑扎搭接接头，则接头相纵向受力钢筋的绑扎接头宜相互错开；钢筋绑扎接送连接区段的长度为1.3倍搭接长度（LL）；凡搭接接头中点位于该区段的的搭接接头均属于同一连接区段；位于同一区段内的受拉钢筋搭接接头面积百分率为25%； 3）当钢筋的直才能d＞16mm时，不宜采用绑扎接头； 4）纵向受力的钢筋采用机械连接接头或焊接接头时，连接区段的长度为35d
承台基础梁施工方案.
基础梁、承台施工方案 一、工程概况 1、工程概述 北汽二期扩能工程·2号标准厂房工程房位于重庆市合川区土场镇银翔新城工业园。属于丁类多层厂房，建筑层数为5层，建筑高度22米，主要结构类型为钢筋混凝土框架结构。本高程±0.000标高相当与黄海高程217.8m。总建筑面积为：191857.22平米。 2、设计概述 ⑴、本工程桩基础设计为机械成孔灌注桩，基础地梁型号为：250×600；250×650；250×700；250×750；地框支梁为：600×800；700×800；承台型号为：1100×1100×800；1450×1300×800。 ⑵、基础混凝土：桩基C35，地框支梁为C35，地梁为C30，承台为C35，垫层为C15。 ⑶、承台、基础梁钢筋种类采用HPB300；HRB400；HRB400E(地框支梁）。
二、编制依据 本方案依据以下几项编制： 1.北汽二期扩能工程·2号标准厂房地勘资料、设计施工图。 2.国家及地方标准规范： 《建筑工程施工质量统一验收标准》GB50300-2013； 《建筑地基基础工程施工质量验收规范》GB50202-2013； 《混凝土结构工程施工质量验收规范》GB50204-2015； 《混凝土结构施工图平面整体标示方法制图规则和构造详图》图集11G101-1～3； 3.现场勘察的实际情况； 三、施工部署 1.总体部署 基础梁、承台施工在桩基检测期间进行施工准备工作，待桩检完成后，承台、基础梁开始施工。主要施工流程如下：
土方开挖 桩偏位复核 截桩头 垫层施工 桩心钢筋及砼 承台基础梁钢筋、模板及砼 回填碾压 150厚C20混凝土地坪垫层 2.进度控制 根据施工组织设计中总进度计划的要求，承台及基础梁根据主体施工缝划分为四个施工段（两侧边坡部分除外）的施工工期为 30 天。 3.机械配置 基础梁、承台开挖及主要施工机械配置详见下表： 序号机械名称型号数量备注
底板钢筋绑扎工艺标准
底板钢筋绑扎施工工艺标准 1适用范围 本工艺标准适用于所有钢筋混凝土基础底板钢筋绑扎，包括箱型基础、筏基、桩承台或独立基础等。 2施工准备 2.1技术准备 2.1.1熟悉施工图纸，弄清各个编号钢筋形状、标高、细部尺寸，安装部位，钢筋的相互关系，确定各类结构钢筋正确合理的绑扎顺序。同时若发现施工图有错漏或不明确的地方，应及时与有关部门联系解决。 2.1.2依据施工图，结合规范对接头位置、数量、间距的要求核对配料单及配料牌是否正确，校核已加工好的钢筋的品种、规格、形状、尺寸及数量是否合乎配料单的规定，有无错配、漏配。 2.1.3根据施工组织设计中对钢筋安装时间和进度的要求，研究确定相应的施工方法。例如，哪些部位的钢筋可以预先绑扎好，工地模内组装；哪些钢筋在工地模内绑扎安装；钢筋成品和半成品的进场时间、进场方法、劳动力组织等。 2.1.4在工程开工正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。试验结果应符合质量检验与验收时的要求。 2.1.5钢筋机械连接开始前，应对不同厂家的进场钢筋进行接头工艺检验，合格后方可进行施工。施工过程中，更换钢筋生产厂时，应补充工艺检验。 2.2材料、机具准备 2.2.1成型钢筋：受力钢筋、箍筋等的品种、规格、形状、尺寸等应符合设计图纸、规范及下料单的要求。钢筋表面应洁净，无老锈及油污。 2.2.2绑扎料：可采用20~22号火烧丝或镀锌铁丝。铁丝的切断长度应满足使用要求。2.2.3垫块和保护层控制：控制基础混凝土保护层的细石混凝土垫块应有足够的强度，塑料卡、钢筋定位卡的质量应满足要求。马凳高度应通过钢筋排列方向计算确定，并应根据所支撑钢筋网的重量确定制作马凳的材料和制作数量。 2.2.4主要工具：钢筋钩子、撬棍、捯链、版子、钢丝刷子、粉笔、尺子、墨斗、油漆、线坠、小线等。 2.2.5作业条件
钢筋绑扎规范要点
钢筋绑扎规范要点 操作工艺 一、基础垫层要清理干净，用红笔和墨斗弹放钢筋位置线。 二、按钢筋位置线布放基础钢筋。 三、绑扎钢筋网，四周两行钢筋交叉点应每点绑扎牢。中间部分每隔一根相互成梅花式扎牢，双向主筋的钢筋，必须将全部相互交点绑牢，注意相邻绑扎点的铁线扣要成八字形绑架，（左右口绑扎） 四、大底板采用双层钢筋网时，在上层钢筋网下面应设置钢筋马蹬或混凝土垫块，以保证钢筋位置正确，钢筋马蹬下应放在下层钢筋网上。 五、钢筋的弯钩应朝上，不要倒向一边；双钢筋网的上层钢筋弯钩应朝下。 六、独立基础、为双向弯曲，其底面短向的钢筋应放在长向钢筋的上面。 七、现浇柱与基础连用的插筋，其箍筋应比柱的箍筋小一个柱筋直径，以便连接。箍筋的位置一定要绑扎固定牢靠，以免造成柱轴线偏移。 八、基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm，当无垫层时不应小于 700mm。 九、钢筋的连接： （ 1）钢筋连接的接头宜设置在受力较小处。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍； （2）若采用绑扎搭接接头，则接头相纵向受力钢筋的绑扎接头宜相互错开；钢筋绑扎连接区段的长度为1.3倍搭接长度（LL）；凡搭接接头中点位于该区段的的搭接接头均属于同一连接区段；位于同一区段内的受拉钢筋搭接接头面积百分率为25%； （3）当钢筋的直径d＞16mm时，不宜采用绑扎接头； （4）纵向受力的钢筋采用机械连接接头或焊接接头时，连接区段的长度为35d（d为纵向受力钢筋的较大值）且不小于50mm。同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计规定，当设计无规定时，应符合下列规定： ①在受拉区不宜大于50%； ②直接承受动力荷载的基础中，不宜采用焊接接头；当采用机械连接接头时，不应大于50%。 十、基础钢筋的一些规定： （ 1）当条形基础的宽度B≥1600mm时，横向受力钢筋的长度可减至0.9B，交错布置；( 2）当单独基础的边长B≥3000mm（除基础支承在桩上外时，受力钢筋的长度可减至0.9B，交错布置。 十一、基础浇筑完毕后，把预留墙柱插筋调整理顺，保证插筋位置准确。 十二、承台钢筋绑扎前，一定要保证桩基伸出钢筋到承台的铺固长度。 十三、主控项目 基础钢筋绑扎时，受力钢筋的品种、级别、规格和数量必须符合设计要求。 检查数量：全数检查。 检验方法：观察、钢尺检查。 十四、一般项目 基础钢筋绑扎的允许偏差应符合相关规定。 十五、检查数量：在同一检验批内，独立基础应抽查构件数量的10%，且不少于3件，筏板基础可按纵、横轴线划分检查面，抽查10%，且不少于3面。 构件绑扎的允许偏差和检验方法：

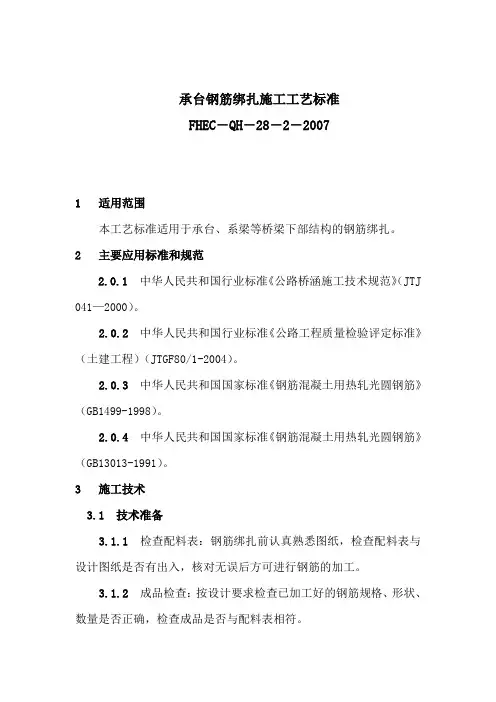

承台钢筋绑扎施工工艺标准
