罗茨风机检修标准
煤气加压机维护检修标准1 总则
1.1 主题内容与适用范围
1.1.1 本规程规定了罗茨鼓风机的检修周期与内容，
质量标准。试车与验收、维护与故障处理。
1.1.2本规程适用于常用的罗芡鼓风机。
1.2 编写依据
HGJ1023一79化工厂罗茨式鼓风机维护检修规程。
日本大晃罗芡鼓风机维护、检修和安装企业标准
2检修周期与内容
检修周期(见表1)
根据状态监测结果及设备运行状况，可适当调整检修周期
2,2检修内容
2.2.1 小修项目
2．2．1．1 清理转子表面灰垢，检查各部位间隙。
2．2，1．2 检查轴承箱。齿轮箱油位，补充或更换润滑油。2．2．1．3 清理油箱过滤器和进．出口冷却水管。
2．2．1．4 紧固螺栓。
2：2．1。5 调整皮带松紧或检查联轴器对中。
2．2．2 中修项目
2．2．2．1 包括小修项目。
2．2．2．2清洗检查轴承，轴套。
2．2．2．3清洗检查传动齿轮、凋节齿轮及各零部件。2．2．2．4检查调整或更换各部位密封。
2．2．2．5测量、调整各部位间隙。
2．2．2．6清理气体过滤器。
2．2．2．7清洗检查润滑系统。
2．2．2．8校验安全阀、自控装置，
2．2．3大修项目
2．2．3．1包括中修项目。
2．2．3．2检查主轴．机壳、齿轮及前后墙板。
2．2．3．3检查主．从动转子，必要时进行动，静平衡试验和探伤。2．2．3．4校正机座水平。
3 检修与质量标准
3．1 拆卸前准备
3．1．1 掌握风机运行情况，并备齐必要的图纸资料，
3．1．2 备齐检修工具，量具。起重机具，配件及材料。
3．1，3 切断电源，工艺处理符合安全检修条件：
3．2 拆卸与检查
3．2．1 从风机上拆下所有附件，检查转子之间、转子与侧壁之间间隙。
3．2．2 拆卸联轴节或皮带轮，检查弹性圈或三角皮带。3．2．3 拆卸齿轮箱，检查齿面及调节齿轮螺栓。
3．2．4 拆卸轴承、轴承箱，检查油封、轴承。
3．2．5 拆卸密封部件，检查迷宫套、动、静环、O形圈等密封零部件。
3．2．6 拆墙板，检查墙板、转子。
3．3 检修质量标准
3．3．1．机体
3．3．1．1 机体应无损伤、裂纹。
3．3．1．2 机体安装水平度为0.04mm／m。
3．3．2 转子
3．3．2．1 转子表面应无砂眼、气孔、裂纹等缺陷。3．3．2．2 转子端面圆眺动值不大于0.05mm。3．3．2．3 转子进行静平衡或动平衡校验。
3．3．3 转子之间间隙、转子与机壳、墙板的间隙应符合表2规定
表2 mm
3．3．4 轴
3．3．4．1 轴表面应光滑无磨痕及裂纹等现象。3．3．4．2 轴颈的圆柱度不大于轴径公差之半。3．3．4．3 轴的同轴度为0.03mm／m。
3．3．5 联轴器或v型皮带
3．3．5．1 联轴器
a．联轴器的对中，径向圆跳动不大于0.06m m，端面圆跳动不大干0.05mm。
b．联轴器安装的轴向间隙应符合表3。
3．3．5．2 V型皮带
a．皮带的张紧力w适度或如表4；在L的中心位置朝垂直于皮带的方向加力W，使这点的挠度达到=0.016L m m，
则所加力W应符合表4。
b．皮带槽中心线偏差不大干0.05mm/100mm。
3．3．6 轴承
3．3．6．1 滚动轴承
a．滚子体与滚道表面应无磨痕、麻点、锈蚀。
b．滚动铀承内圈与轴采用H7／k6配合，轴承座与轴承
外圈采用H7／h6配合。
c．滚动轴承安装必须紧靠在轴承肩或轴肩垫上。
d．热装轴承温度不大于100℃，严禁用直接火焰加热。3．3．6．2 滑动轴承
a．刮研后瓦面印迹均匀，一般不小于2 ~ 3点/cm2，其接触角一般为60 ~ 90o。
b．轴承顶间隙见表5
c. 侧间隙为顶间隙的1／2。
d. 轴承衬与轴承衬背应接触良好，接触面积一般在60％
以上。
3．3．7 密封装置
3．3．7．1 V型环与轴的过盈尺寸一股为0.1mm。3．3．7．2 迷宫式密封轴套两瑞的平行尺度不大于0.01m，密封环座与轴套的轴向间隙一般为0.2~0.5m m。
3．3．7．3 机械密封组装后，住密封动环部位对轴中心线径
向跳动不得大于0.06m m。
3．3．8传动
3．3．8．1 齿轮用键固定后径向位移不超过0.02mm。3．3．8．2 齿表面接触沿齿高不小于50 %，沿齿宽不小于
70 %。
3．3．8．3 齿顶间隙取0.2 ~ 0.3模数，侧间隙应符合表6规定。
4．1 试车前准备
4．1．1 检查检修己录，确认数据合格。
4．1．2 点动电机，确认旋转方向正确。
4．1．3 流道内不得有焊渣等硬杂颗粒。
4．1．4 将润滑油注入齿轮箱和副油箱中，油面应到达油位
指示计的刻度线。
4．1．5 接通冷却水和密封油进、出管路，并检查不得有漏
水、漏油现象。
4．1．6 按旋转方向手动盘车检查有无异常现象。
4．1．7 仪表指示准确、好用。
4．2 试车
4．2．1 无负荷运转半小时后，停车检查工作间隙悄况是否
有变化，若无变化就逐渐将排气阀阀门关小，切不可突然加
载到额定压力，并注意排气压力计上的压力值，排气压力不
可超过标准的规定值，每升一次压运转4h，试车24h。4．2．2 转子运转无杂音，振动情况符合SHS 01003—92《石油化工旋转机械振动标准》。
4．2．3 轴承温度应符合：对滚动轴承不大干70oC，对滑动轴承不大于65oC。
4．2．4 冷却水、密封油、润滑系统应畅通不漏。
4．2．5 轴封部位应无泄漏。
4．2．6 安全阀、自控装置、压力调节器好用。
4．2．7 出口温度、风压及电流符合规定。
4．3 验收
4．3．1 连续运转24h，各项技术指标均达到设计值或满足生产需要。；
4．3．2 设备达到完好标准。
4．3．3 检修记录齐全准确。按规定办理验收手续。
5 维护与故障处理

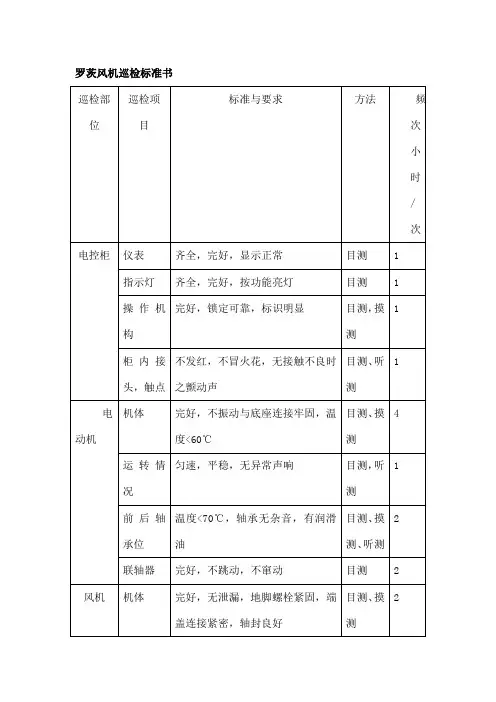

5．1 日常维护
5．1．1 检查机壳温度有无异常温升。
5．1．2 定时检查轴承温度，做好记录：
5．1．3 定时检查是否有摩擦或振动。
5．1．4 定时检查润滑油位。
5．1．5 定时检查吸、排气压力。
5．1．6 定时检查电机负荷。
5，1．7 定时检查冷却水管是否畅通。
5．1．8 定期巡检并做记录。
5．2 常见故障与处理(见表7)
附加说明：
