散热器采暖标准化设计
远
散热器采暖标准化设计
设计管理中心
一、基本规定
1、根据《散热器采暖系统标准化设计》的实际工作要求，使得在常用的住宅、公寓等居住建筑中，散热器采暖
系统模块化、标准化，特制定本标准作为技术储备。
2、标准中住宅的集中热水供暖系统应能实现分户热计量及分室控温。
3、由于进流系数较小，标准中不应采用两通恒温阀加跨越管的水平单管跨越式户内系统。
4、为了加大进流系数，标准中推荐根据情况从以下两种做法中选择：在水平双管式系统的每组散热器前加恒温
控制阀的做法；在水平单管跨越式系统的每组散热器前加三通阀的做法。
4、散热器支管连接方式的修正系数较小为好，宜采用同侧上供下回（?柱=1.0，?铜铝复合柱翼=1.0）；异侧上供下回
（?柱=1.0，?铜铝复合柱翼=0.96）。不宜采用无隔板同侧底部供回（?铜铝复合柱翼=1.14）；异侧底部供回（?铜铝复合柱翼=1.08）；异侧下供下回（?柱=1.25，?铜铝复合柱翼=1.10）。
5、散热器安装形式宜为上部敞口，当需隐蔽时：凹槽内上部距墙宜大于100mm，明装上部距离台板宜大于150mm，
装在罩内时上下部开口高度宜大于150mm。
二、设计内容
1、住宅散热器采暖户内管道安装应暗埋敷设在垫层预留沟槽内，用卡子稳妥固定在地面上。
2、户内供暖管道材料选择：交联铝塑复合管（XPAP），聚丁烯管（PB）和无规共聚丙烯管（PP-R）。并应根据使
用条件分级、工作压力确定管道级别S。
3、室内散热器支管上，应设置恒温控制阀，或调节性能良好的手动阀。材质均为铜质。
4、暗装散热器设温控阀时，应采用外置式温度传感器，温度传感器应放置在能正确反映房间温度的位置。
5、片式组对柱形散热器每组片数不宜超过25片，组装长度不宜超过1500mm。当散热器片数过多，可分租串
联时，供回支管宜异侧连接。
6、散热器选用原则：承压能力应满足系统的工作压力。当选用钢制、铝制、铜制散热器时，为降低内腐蚀应对
水质提出要求（含氧量小于0.1mg/L；一般钢制PH=10~12；铝制PH=5~8.5；铜制PH=7.5~10 ）的连续供暖系统不宜采用铝合金散热器。
7、散热器布置原则：有外窗卧室、起居室、书房、餐厅等房间的散热器宜布置在窗下，散热器底部距地200mm；
卫生间采用卫浴型挂式散热器，安装位置在洗衣机侧上方或座便正上方，底部距地1.0米；厨房采用挂式散热器，安装位置在外墙无排烟道一侧,底部距地1.1米；南侧小户型厨房采用常规散热器,位于门一侧,距地
0.2米。厨房、卫生间散热器距墙预留粘接瓷砖的厚度。
三、设计依据
1、《采暖通风和空气调节设计规范》GB50019-2003；
2、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；
3、《居住建筑节能设计标准》J10922-2007；
4、《住宅建筑规范》BG50368-2005；
5、《建筑节能工程施工质量验收规范》GB50411-2007；
6、《通风与空调工程施工质量验收规范》GB50243-2002；
7、《居住建筑供暖热计量系统技术规程》DB21/T1722-2009；
8、《户用计量仪数据传输技术条件》CJ/T188-2004；
9、《散热器系统安装》96K402-2；
10、《供热计量技术规程》JGJ173-2009；
11、《全国民用建筑工程设计技术措施》2009版；

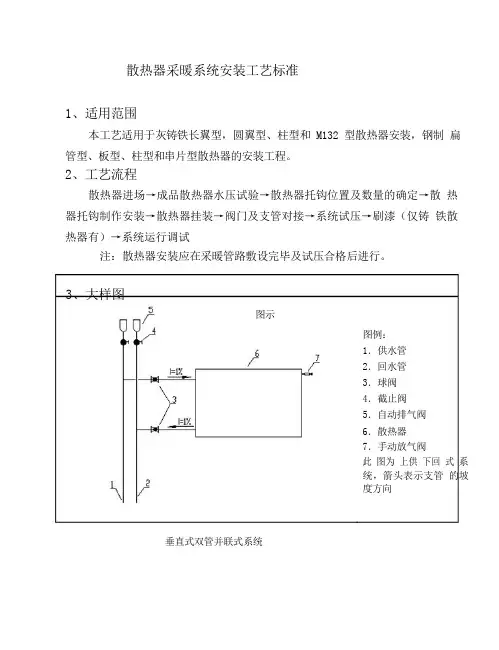

四、散热器安装大样图
