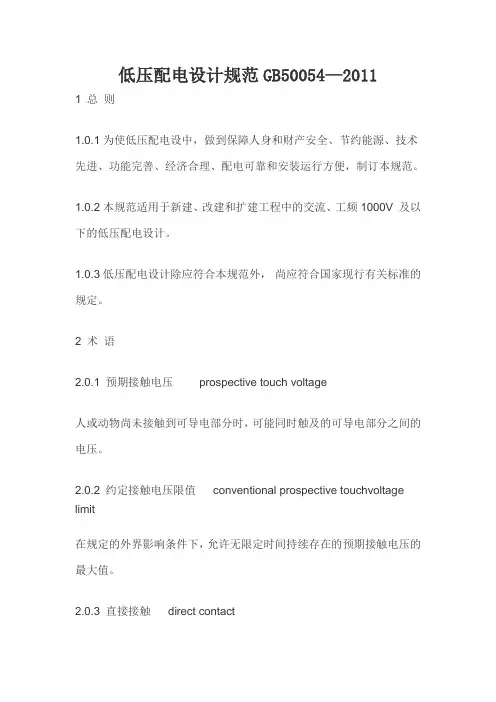

配电设计规范GB50054-2011
1 总则
1.0.1为使低压配电设中，做到保障人身和财产安全、节约能源、技术先进、功能完善、经济合理、配电可靠和安装运行方便，制订本规范。
1.0.2本规范适用于新建、改建和扩建工程中的交流、工频1000V 及以下的低压配电设计。
1.0.3低压配电设计除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语
2.0.1预期接触电压 prospective touch voltage
人或动物尚未接触到可导电部分时，可能同时触及的可导电部分之间的电压。
2.0.2约定接触电压限值 conventional prospective touchvoltage limit
在规定的外界影响条件下，允许无限定时间持续存在的预期接触电压的最大值。
2.0.3直接接触 direct contact
人或动物与带电部分的电接触。
2.0.4间接接触 indirect contact
人或动物与故障状况下带电的外露可导电部分的电接触。
2.0.5直接接触防护 protection against indirect contact
无故障条件下的电击防护。
2.0.6间接接触防护 protection against indirect contact
单一故障条件下的电击防护。
2.0.7附加防护 additional protection
直接接触防护和间接接触防护之外的保护措施。
2.0.8伸臂范围 arm’s reach
从人通常站立或活动的表面上的任一点延伸到人不借助任何手段，向任何方向能用手达到的最大范围。
2.0.9外护物 enclosure
能提供与预期应用相适应的防护类型和防护等级的外罩。
2.0.10保护遮栏 protective barrier
为防止从通常可能接近方向直接接触而设置的防护物。
2.0.11保护阻挡物 protective obstacle
为防止无意的直接接触而设置的防护物。
2.0.12电气分隔 electrical sepation
将危险带电部分与所有其他电气回路和电气部件绝缘以及与地绝缘，并防止一切接触的保护措施。
2.0.13保护分隔 protective separation
用双重绝缘、加强绝缘或基本绝缘和电气保护屏蔽的方法将一电路与其他电路分隔。
2.0.14特低电压 extra-low voltage
相间电压或相对地电压不超过交流方均根值50V的电压。
2.0.15 SELV 系统 SELV system
在正常条件下不接地，且电压不能超过特低电压的电气系统。
2.0.16 PELV系统 PELV system
在正常条件下接地，且电压不能超过特低电压的电气系统。
2.0.17 FELV 系统 FELV system
非安全目的而为运行需要的电压不超过特低电压的电气系统。
2.0.18等电位联结 equipotential bonding
多个可导电部分间为达到等电位进行的联结。
2.0.19保护等电位联结 protective-equipotential-bonding
为了安全目的进行的等电位联结。
2.0.20功能等电位联结 functional-equipotential-bonding
为保证正常运行进行的等电位联结。
2.0.21总等电位联结 main equipotential bonding
在保护等电位联结中，将总保护导体、总接地导体或总接地端子、建筑物内的金属管道和可利用的建筑物金属结构等可导电部分连接到一起。
2.0.22辅助等电位联结 supplementary equipotential bonding
在导电部分间用导线直接连通，使其他电位相等或接近，而实施的保护等电位联结。
2.0.23局部等电位联结 local equipotential bonding
在一局部范围内将各导电部分连通，而实施的保护等电位联结。
2.0.24接地故障 earth fault
带电导体和大地之间意外出现导电通路。
2.0.25导管 conduit
用于绝缘导线或电缆可以从中穿入或更换的圆形断面的部件。
2.0.26电缆槽盒 cable tray
用于将绝缘导线、电缆、软电线完全包围起来且带有可转移盖子的底座组成的封闭外壳。
2.0.27电缆托盘 cable brackets
带有连续底盘和侧边，没有盖子的电缆支撑物。
2.0.28电缆梯架 cable ladder
带有牢固地固定在纵向主支撑组件上的一系列横向支撑构件的电缆支撑物。
2.0.29 电缆支架 cable brackets
仅有一端固定的、间隔安置的水平电缆支撑物。
2.0.30移动设备 mobile equipment
运行时可移动或在与电源相连接时易于由一处移到另一处的电气设备。
2.0.31手持设备 hand-held equipment
正常使用时握在手中的电气设备。
2.0.32开关电器 switching device
用于接通或分断电路中电流的电器。
2.0.33 开关 switching device
在电路正常的工作条件或过载工作条件下能接通、承载和分断电流，也能在短路等规定的非正常条件下承载电流一定时间的一种机械开关电器。
2.0.34隔离开关 switch-disconnector
在断开位置上能满足对隔离器的隔离要求的开关。
2.0.35隔离电器 device for isolation
具有隔离功能的电器。
2.0.36断路器 circuit-breaker
能接通、承载和分断正常电路条件下的电流，也能在短路等规定的非正常条件下接通、承载电流一定时间和分断电流的一种机械开关电器。
2.0.37矿物绝缘电缆 mineral insulated cables
在同一金属护套内，由经压缩的矿物粉绝缘的一根或数根导体组成的电缆。
3 电器和导体的选择
3.1 电器的选择
3.1.1低压配电设计所选用的电器，应符合国家现行的有关产品标准，并应符合下列规定：
1、电器应适应所在场所及其环境条件
2、电器的额定频率应与所在回路的频率相适应：
3、电器的额定电压应与所在回路标称电压相适应；
4、电器的额定电流不应小于所在回路的计算电流；
5、电器应满足短路条件下的动稳定与热稳定的要求；
6、用于断开短路电流的电器应满足短路条件下的接通能力和分断能力。
3.1.2验算电器在短路条件下的接通能力和分段能力应采用接通或分断时安装处预期短路电流，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。
3.1.3当维护、测试和检修设备需断开电源时，应设置隔离电器。隔离电器宜采用同时断开电源所有极的隔离电器或彼此靠近的单级隔离器。当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。
3.1.4 在TN-C系统中不应将保护接地中性导体隔离，严禁将保护接地中性导体接入开关电器。
3.1.5隔离电器应符合下列规定：
1、断开触头之间的隔离距离，应可见或能明显标示“闭合”和“断开”状态；
2、隔离电器应能防止意外的闭合：
3、应有防止意外断开隔离电器的锁定措施。
3.1.6隔离电器应采用下列电器：
1、单极或多极隔离电器、隔离开关或隔离插头；
2、插头与插座；
3、连接片
4、不需要拆除导线的特殊端子；
5、熔断器；
6、具有隔离功能的开关的断路器。
3.1.7 半导体开关电器，严禁作为隔离电器。
3.1.8独立控制电气装置的电路的每一部分，均应装设功能性开关电器。
3.1.9功能性开关电器可采用下列电器：
1、开关
2、半导体开关电器；
3、断路器：
4、接触器；
5、继电器；
6、16A及以下的插头和插座。
3.1.10 隔离器、熔断器和连接片，严禁作为功能性开关电器。
3.1.11剩余电流动作保护电器的选择，应符合下列规定：
1、除在TN-S系统中，当中性导体为可靠地地电位时可不断开外，应能断开所保护回路的所有带点导体；
2、剩余电路动作保护电器的额定剩余不动作电流，应大于在负荷正常运行时预期出现的对地泄露电流；
3、剩余电流动作保护电器的类型，应根据接地故障的类型按现行国家标准《剩余电流动作保护电器的一般要求》GB/Z6829的有关规定确定。
3.1.12 采用剩余电流动作保护电器作为间接接触防护电器的回路时，必须装设保护导体。
3.1.13在TT系统中，除电气装置的电源进线端与保护电器之间的电气装置符合现行国家标准《电击防护装置和设备的通用部分》GB/T17045规定的Ⅱ类设备的要求或绝缘水平与Ⅱ类设备相同外，当仅用一台剩余电流动作保护电器保护电气装置时，应将保护电器布置在电气装置的电源进线端。
3.1.14在IT系统中，当采用剩余电流动作保护电器保护电气装置，且在第一次故障不断开电路时，其额定剩余不动作电流值不应小于第一次对地故障时流经故障回路的电流。
3.1.15在符合下列情况时，应选用具有断开中性极的开关电器：
1、有中性导体的IT系统与TT系统或TN系统之间的电源转换开关电器；
2、TT系统中，当负荷侧有中性导体是选用隔离电器；
3、IT系统中，当有中性导体时选用开关电器
3.1.16在电路中需防止电流流经不期望的路径时，可选用具有断开中性极的开关电器。
3.1.17在IT系统中安装的绝缘监测电器，应能连续监测电气装置的绝缘。绝缘监测电器应只有使用钥匙或工具才能改变其整定值，其测试电压和绝缘电阻整定值应符合下列规定：
1 SELV和PELV回路的测试电压应为250V，绝缘电阻整定值应低于0.5MΩ；
2 SELV和PELV回路以外且不高于500V回路的测试电压应为500V，绝缘电阻整定值应低于0.5 MΩ
3 高于500V回路的测试电压应为1000V，绝缘电阻整定值应低于1.0 MΩ
3.2导体的选择
3.2.1导体的类型应按敷设方式及环境条件选择。绝缘导体除满足上述条件外，尚应符合工作电压的要求。
3.2.2选择导体截面，应符合下列要求：
1 按敷设方式及环境条件确定的导体载流量，不应小于计算电流；
2 导体应满足线路保护的要求；
3 导体应满足动稳定与热稳定的要求；
4 线路电压损伤应满足用电设备正常工作及启动时端电压的要求；
5 导体最小截面应满足机械强度的要求。固定敷设的导体最小截面，应根据敷设方式、绝缘子支持点间距和导体材料按表3.3.3的规定确定。
表3.2.2 固定敷设的导体最小截面
6 用于负荷长期稳定的电缆，经技术经济比较确认合理时，可按经济电流密度选择导体截面，且应符合现行国家标准《电力工程电缆设计规范》GB50217的有关规定。3.2.3导体的负荷电流在正常持续运行中产生的温度，不应使绝缘的温度超过表3.2.3的规定。
表3.2.3 各类绝缘最高运行温度（℃）
3.2.4绝缘导体和无铠装电缆的载流量以及载流量的校正系数，应按现行国家标准《建筑物电气装置第5部分：电气设备的选择和安装第523节：布线系统载流量》
GB/T16895.15的有关规定确定。铠装电缆的载流量以及载流量的校正系数，应按现行国家标准《电力工程电缆设计规范》GB50217的有关规定确定。
3.2.5绝缘导体或电缆敷设处的环境温度应按表3.2.5的规定。
表3.2.5 绝缘导体或电缆敷设出的环境温度
注：数量较多的电缆工作温度大于70℃的电缆敷设于未装机械通风的隧道、电气竖井时，应计入对环境温升的影响，不能直接采取仅加5℃
3.2.6当电缆沿敷设路径中各场所的散热条件不相同时，电缆的散热条件应按最不利的场所确定。
3.2.7符合下列情况之一的线路，中性导体的截面应与相导体的截面相同：
1 单相两线制线路；
2 铜相导体截面小于等于16mm2或铝相导体截面小于等于25 mm2的三相四线线路。
3.2.8符合下列条件的线路，中性导体截面可小于相导体截面；
1 铜相导体截面大于16 mm2或铝相导体截面大于25 mm2；
2 铜中性导体截面大于等于16 mm2或铝中性导体截面大于等于25 mm2；
3 在正常工作时，包括谐波电流在内的中性导体预期最大电流小于等于中性导体的允许载流量；
4 中性导体已进行了过电流保护。
3.2.9在三相四线制线路中存在谐波电流时，计算中性导体的电流应计入谐波电流的效应。当中性导体电流大于相导体电流时，电缆相导体截面应按中性导体电流选择。当三
相平衡系统中存在谐波电流，4芯或5芯电缆内中性导体与相导体材料相同和截面相等时，电缆载流量的降低系数应按表3.2.9的规定确定。
表3.2.9 电缆载流量的降低系数
3.2.10在配电线路中固定敷设的铜保护接地中性导体的截面积不应小于10mm2,铝保护接地中性导体的截面积不应小于16 mm2。
3.2.11保护接地中性导体应按预期出现的最高电压进行绝缘。
3.2.12当从电气系统的某一点起，由保护接地中性导体改变为单独的中性导体和保护导体时，应符合下列规定：
1 保护导体和中性导体应分别设置单独的端子或母线；
2 保护接地中性导体应首先接到为保护导体设置的端子或母线上；
3 中性导体不用连接到电气系统的任何其他的接地部分。
3.2.13 装置外可导电部分严禁作为保护接地中性导体的一部分。
3.2.14保护导体截面积的选择，应符合下列规定：
1 应能满足电气系统间接接触防护自动切断电源的条件，且能承受预期的故障电流或短路电流；
2 保护导体的截面积应符合式（3.2.14）的要求，或按表3.2.14的规定确定
S---保护导体的截面积（mm2）
I---通过保护电器的预期故障电流或短路电流[交流方均根植（A）]；
t---保护电器自动切断电流的动作时间（s）；
k---系数，按本规范公式（A.0.1）计算或按表～A.0.6确定。
表3.2.14 保护导体的最小截面积（mm2）
注：1 S-相导体截面积；
2 k1-相导体的系数，应按本规范表A.0.7的规定确定；
3 k2-保护导体的系数，应按本规范表A.0.2～表A.0.6的规定确定。
3 电缆外的保护导体或不与相导体共处于同一外护物内的保护导体，其截面积应符合下列规定：
1）有机械损伤防护时，铜导体不应小于2.5 mm2，铝导体不应小于16 mm2；
2）无机械损伤防护时，铜导体不应小于4 mm2，铝导体不应小于16 mm2。
4 当两个或更多个回路公用一个保护导体时，其截面积应符合下列规定：
1）应根据回路中最严重的预期故障电流或短路电流和动作时间确定截面积，并应符合公式（3.2.14）的要求；
2）对应于回路中的最大相导体截面积时，应按表3.2.14的规定确定。
5 永久性连接的用电设备的保护导体预期电流超过10mA时，保护导体的截面积应按下列条件之一确定：
1）铜导体不应小于10 mm2或铝导体不应小于16 mm2；
2）当保护导体小于本款第1项规定时，应为用电设备敷设第二根保护导体，其截面积不应小于第一根保护导体的截面积。第二根保护导体应一直敷设到截面积大于等于10 mm2的铜保护导体或16 mm2的铝保护导体处，并应为用电设备的第二根保护导体设置单独的接线端子；
3）当铜保护导体与铜相导体在一根多芯电缆中时，电缆中所有铜导体截面积的总和不应小于10 mm2；
4）当保护导体安装在金属导管内并与金属导管并接时，应采用截面积大于等于2.5 mm2的铜导体。
3.2.15总等电位联结用保护联结导体的截面积，不应小于配电线路的最大保护导体截面积的1/2，保护联结导体截面积的最小值和最大值应符合表3.2.15的规定。
表3.2.15 保护联结导体截面积的最小值和最大值（mm2）
3.2.16辅助等电位联结用保护联结导体截面积的选择，应符合下列规定：
1 联结两个外露可导电部分的保护联结导体，其电导体不应小于接到外露可导电部分的较小的保护导体的电导；
2 联结外露可导电部分和装置外可导电部分的保护联结导体，其电导不应小于相应保护导体截面积1/2的导体所具有的电导；
3 单独敷设的保护联结导体，其截面积应符合本规范第3.2.14条第3款的规定。
3.2.17局部等电位联结用保护联结导体截面积的选择，应符合下列规定：
1 保护联结导体的电导不应小于局部场所内最大保护导体截面积1/2的导体所具有的电导；
2 保护联结导体采用铜导体时，其截面积最大值为25 mm2。保护联结导体为其他金属导体时，其截面积最大值应按其与25 mm2铜导体的载流量相同确定；
3 单独敷设的保护联结导体，其截面积应符合本规范地3.2.14条第3款的规定。
4 配电设备的布置
4.1 一般规定
4.1.1配电室的位置应靠近用电负荷中心，设置在尘埃少、腐蚀介质少、周围环境干燥和无剧烈震动的场所，并宜留有发展余地。
4.1.2配电设备的布置必须遵循安全、可靠、适用和经济等原则，并应便于安装、操作、搬运、检修、试验和监测。
4.1.3配电室内除本室需用的管道外，不应有其它的管道通过。室内水、汽管道上不应设置阀门和中间接头；水、汽管道与散热器的连接应采用焊接，并应做等电位联结。配电屏的上方及电缆沟内不应敷设水、汽管道。
4.2 配电设备布置中的安全措施
4.2.1落地式配电箱的底部宜抬高，高出地面的高度室内不应低于50mm,，室外不应低于200mm；其底座周围应采取封闭措施，并应能防止鼠、蛇类等小动物进入箱内。
4.2.2同一配电室内相邻的两段母线，当任一段母线有一级负荷时，相邻的两端母线之间应采取防火措施
4.2.3高压及低压配电设备设在同一室内，且两者有一侧柜有裸露的母线时，两者之间的净距不应小于2m。
4.2.4成排布置的配电屏，其长度超过6m时，屏后的通道应设2个出口，并宜布置在通道的两端，当两出口之间的距离超过15m时，其间尚应增加出口。
4.2.5当防护等级不低于现行国家标准《外壳防护等级（IP代码）》GB4208规定的IP2X 级时，成排布置的配电屏通道最小宽度应符合表4.2.5的规定。
表4.2.5成排布置的配电屏通道最小宽度（m）
注：1.受限制时是指受到建筑平面的限制、通道内有柱等局部突出物的限制；
2.屏后操作通道是指需在屏后操作运行中的开关设备的通道；；
3.背靠背布置时屏前通道宽度可按本表中双排背对背布置的屏前尺寸确定；
4 控制屏、控制柜、落地式动力配电箱前后的通道最小宽度可按本表确定；
5 挂墙式配电箱的箱前操作通道宽度，不宜小于1m.
4.2.6 配电室通道上方裸带电体距地面的高度不应低于2.5m；当低于2.5m时，应设置不低于现行国家标准《外壳防护等级（IP代码）》GB4208的规定的IP××B级或IP2×级的遮拦或外护物，遮拦或外护物底部距地面的高度不应低于2.2m。
4.3 对建筑物的要求
4.3.1配电室屋顶承重构件的耐火等级不应低于二级，其他部分不应低于三级。当配电室与其他场所毗邻时，门的耐火等级应按两者中耐火等级高的确定。
4.3.2配电室长度超过7m时，应设2个出口，并宜布置在配电室两端。当配电室双层布置时，楼上配电室的出口应至少设一个通向该层走廊或室外的安全出口。配电室的门均应向外开启，但通向高压配电室的门应为双向开启门。
4.3.3配电室的顶棚、墙面及地面的建筑装修，应使用不易积灰和不易起灰的材料；顶棚不应抹灰。
4.3.4配电室内的电缆沟，应采取防水盒排水措施。配电室的地面宜高出本层地面50mm 或设置防水门槛。
4.3.5当严寒地区冬季室温影响设备正常工作时，配电室应采暖。夏热地区的配电室，还应根据地区气候情况采取隔热、通风或空调等降温措施。有人值班的配电室，宜采用自然采光。在值班人员休息间内宜设给水、排水设施。附近无厕所时宜设厕所。
4.3.6位于地下室和楼层内的配电室，应设设备运输通道，并应设有通风和照明设施。
4.3.7配电室的门、窗关闭应密合；与室外相通的洞、通风孔应设防止鼠、蛇类等小动物进入网罩，其防护等级不宜低于现行国家标准《外壳防护等级（IP代码）GB4208规定的IP3X级。直接与室外露天相通的通风孔尚应采取防止雨＼雪飘入的措施。
4.3.8配电室不宜设在建筑物地下室最底层。设在地下室最底层时，应采取防止水进入配电室内的措施。
5 电气装置的电击防护
5.1 直接接触防护措施
（Ⅰ）将带电部分绝缘
5.1.1 带电部分应全部用绝缘层覆盖，其绝缘层应能长期承受在运行中遇到的机械、化学、电气及热的各种不利影响。
（Ⅱ）采用遮栏或外护物
5.1.2标称电压超过交流方均根植25V容易被触及的裸带电体，应设置遮栏或外护物。其防护等级不应低于现行国家标准《外壳防护等级（IP代码）》GB4208规定的IP××B 级或IP2×级。为更换灯头、插座或熔断器之类部件，或为实现设备的正常功能所需的开孔，在采取了下列两项措施后除外：
1 设置防止人、畜意外触及带电部分的防护措施；
2 在可能触及带电部分的开孔处，设置“禁止触及”的标志。
5.1.3可触及的遮栏或外护物的顶面，其防护等级不应低于现行国家标准《外壳防护等级（IP代码）》GB4208规定的IP××D级或IP4×级。
5.1.4遮栏或外护物应稳定、耐久、可靠地固定。
5.1.5需要移动的遮栏以及需要打开或拆下部件的外护物，应采用下列防护措施之一：
1 只有使用钥匙或其他工具才能移动、打开、拆下遮栏或外护物；
2 将遮栏或外护物所保护的带电部分的电源切断后，只有在重新放回或重新关闭遮栏或外护物后才能恢复供电；
3 设置防护等级不低于现行国家标准《外壳防护等级（IP代码）》GB4208规定的IP ××B级或IP2×级的中间遮栏，并应能防止触及带电部分且只有石油钥匙或工具才能移开。
5.1.6按本规范第5.1.2条设置的遮栏或外护物与裸带电体之间的净距，应符合下列规定：
1 采用网状遮栏或外护物时，不应小于100mm；
2 采用板状遮栏或外护物时，不应小于50mm。
(Ⅲ)采用阻挡物
5.1.7当裸带电体采用遮栏或外护物防护有困难时，在电器专用房间或区域宜采用栏杆或网状屏障等阻挡物进行防护，阻挡物应能防止人体无意识的接近裸带电体和在操作设备过程中人体无意识的触及裸带电体。
5.1.8阻挡物应适当固定，但可以不用钥匙或工具将其移开。
5.1.9采用防护的国际低于现行国家标准《外壳防护等级（IP代码）》GB4208规定的
IP××B级或IP2×级的阻挡物时，阻挡物与裸带电体的水平净距不应小于1.25mm，阻挡物的高度不应小于1.4m。
（Ⅳ）置于伸臂范围之外
5.1.10在电气专用房间或区域，不采用防护等级等于高于现行国家标准《外壳防护等级（IP代码）》GB4208规定的IP××B级或IP2×级的遮栏、外护物或阻挡物时，应将人可能无意识同时触及的不同电位的可导电部分置于伸臂范围之外。
5.1.11伸臂范围（5.1.11）应符合下列规定：
1 裸带电体布置在有人活动的区域上方时，其与平台或地面的垂直净距不应小于
2.5m；
2 裸带电体布置在有人活动的平台侧面时，其与平台边缘的水平净距不应小于
1.25m；
3 裸带电体布置在有人活动的平台下方时，其与平台下方的垂直净距不应小于
1.25m，且与平台边缘的水平净距不应小于0.75m；
4 裸带电体的水平方向的阻挡物、遮栏或外护物，其防护等级低于现行国家标准《外壳防护等级（IP代码）》GB4208规定的IP××B级或IP2×级时，伸臂范围应从阻挡物、遮栏或外护物算起；
5 在有人活动区域上方的裸带电体的阻挡物、遮栏或外护物，其防护等级低于现行国家标准《外壳防护等级（IP代码）》GB4208规定的IP××B级或IP2×级时，伸臂范围2.5m应从人所在地面算起；
6 人手持大的或长的导电物体时，伸臂范围应计及该物体的尺寸。
图5.1.11 伸臂范围（m）
（Ⅴ）用剩余电流动作保护器的附加保护
5.1.12额定剩余动作电流不超过30mA剩余电流动作保护器，可作为其他直接接触防护措施失效或使用者疏忽时的附加防护，但不能单独作为直接接触防护措施。
5.2 间接接触防护的自动切断电源的防护措施
（Ⅰ）一般规定
5.2.1 对于未按现行国家标准《建筑物电气装置 第4-41部分：安全防护 电击防护》ＧＢ16895.21的规定采用下列间接接触防护措施者，应采用本节所规定的防护措施：
1 采用II 类设备；
2 采取电气分隔措施；
3 采用特低电压供电；
4 将电气设备安装在非导电场所内；
5 设置不接地的等电位联结。
5.2.2 在使用I 类设备、预期接触电压限值为50V 的场所，当回路或设备中发生带电导体与外露可导电部分或保护导体之间的故障时，间接接触防护电器应能在预期接触电压超过50V 且持续时间足以引起对人体有害的病理生理效应前自动切断该回路或设备的电源。
5.2.3 电气装置的外露可导电部分，应与保护导体连接。
5.2.4 建筑物内的总等电位联结，应符合下列规定：
1 每个建筑物中的下列可导电部分，应做总等电位联结：
1）总保护导体（保护导体、保护接地中性导体）；
2）电气装置总接地导体或总接地端子排；
3）建筑物内的水管、燃气管、采暖和空调管道等各种金属干管；
4）可接用的建筑物金属结构部分。
2 来自外部的本条第1款规定的可导电部分，应在建筑物内距离引入点最近的地方做总等电位联结。
3 总等电位联结导体，应符合本规范第3.2.15条~第3.2.17条的有关规定。
4 通信电缆的金属外护层在做等电位联结时，应征得相关部门的同意。
5.2.5 当电气装置或电气装置某一部分发生接地故障后间接接触的保护电器不能满足自动切断电源的要求是，尚应在局部范围内将本规范第5.2.4条第1款所列可导电部分再做一次局部等电位联结；亦可将伸臂范围内能同时触及的两个可导电部分之间做辅助等电位联结。局部等电位联结或辅助等电位联结的有效性，应符合下式的要求：
50R I
式中：R---可同时触及的外露可导电部分和装置外可导电部分之间,故障电流产生的电压降引起接触电压的一段线路的电阻(Ω)；
Ia ——保证间接接触保护电器在规定时间内切断故障回路的动作电流（A ）。
5.2.6 配电线路间接接触防护的上下级保护电器的动作特性之间应有选择性。
（Ⅱ）TN 系统
5.2.7 TN 系统中电气装置的所有外露可导电部分，应通过保护导体与电源系统的接地点连接。
5.2.8 TN 系统中配电线路的间接接触防护电器的动作特性，应符合下式的要求：
Zs Ia Uo ≤ (5.2.8)
式中：Z ｓ——接地故障回路的阻抗（Ω）；
I ａ——相导体对地标称电压（V ）。
5.2.9 TN 系统中配电线路的间接接触防护电器切断故障回路的时间，应符合下列规定：
1 配电线路或仅供给固定式电气设备用电技术的末端线路，不宜大于5s ；
2 供给手持式电气设备和移动式电气设备用电的末端线路或插座回路，TN 系统的最长切断时间不应大于表5.2.9的规定。
表5.2.9 TN 系统的最长切断时间
5.2.10 在TN 系统中，当配电箱或配电回路同时直接或间接给固定式、手持式和移动式电气设备供电时，应采取下列措施之一：
1 应使配电箱至总等电位联结点之间的一段保护导体的阻抗符合下式的要求：
式中：Z L ——配电箱至总等电位联结点之间的一段保护导体的阻抗（Ω）。
2 应将配电箱内保护导体母排与该局部范围内的装置外可导电部分做局部等电位联结或按本规范第5.2.5条的有关要求做辅助等电位联结。
5.2.11 当TN 系统相导体与无等电位联结作用的地之间发生接地故障时，为是保护导体和与之连接的外露可导电部分的对地电压不超过50V ，其接地电阻的比值应符合下式的要求：
L 50Z Zs Us ≤
式中：R Ｂ——所有与系统接地极并联的接地电阻（Ω）；
R Ｅ——相导体与大地之间的接地电阻（Ω）。
5.2.12 当不符合本规范公司（5.2.11）的要求时，应补充其他有效的间接接触防护措施，或采用局部TT 系统。
5.2.13 TN 系统中，配电线路采用过电流保护电器兼作间接接地防护电器时，其动作特性应符合本规范第5.2.8条的规定；当不符合规定时，应采用剩余电流动作保护电器。
（Ⅲ）TT 系统
5.2.14 TT 系统中，配电线路内有同一间接接触防护电器保护的外露可导电部分，应用保护导体连接至共用或各自的接地极上。当有多级保护时，各级应有各自的或共同的接地极。
5.2.15 TT 系统配电线路间接接触防护电器的动作特性，应符合下式的要求：
ＲＡＩａ≤５０V (5.2.15)
式中：ＲＡ——外露可导电部分的接地电阻和保护导体电阻之和（Ω）
5.2.16 TT 系统中，间接接触防护的保护电器切断故障回路的动作电流，应采用熔断器时，应为保证熔断器在5s 内切断故障回路的电流；当采用断路器时，应为保证断路器瞬时切断故障回路的电流；当采用剩余电流保护电器时，应为额定剩余动作电流。
5.2.17 TT 系统中，配电线路间接接触防护电器的动作特性不符合本规范第5.2.15条的规定时，应按本规范第5.2.5条的桂东做局部等电位联结或辅助等电位联结。
5.2.18 TT 系统中，配电线路的间接接触防护的保护电器应采用剩余电流动作保护电器或过电流保护电器。
（Ⅳ）系统
5.2.19 在IT 系统的配电线路中，当发生第一次接地故障时，应发出报警信号，且故障电流应符合下式的要求：
R A I d ≤50V （5.2.19）
式中：Ｉｄ——相导体和外露可导电部分间第一次接地故障的故障电流（A ），此值应计及泄露电流和电气装置全部接地阻抗值的影响。
B E R 50R Uo-50
5.2.20 IT 系统应设置绝缘监测器。当发生第一次接地故障或绝缘电阻低于规定的整定值时，应有绝缘监测器发出音响和灯光信号，且灯光信号应持续到故障消除。
5.2.21 IT 系统的外露可导电部分可采用共同的接地极接地，亦可个别或成组地采用单独的接地极接地，并应符合下列规定：
1 当外露可导电部分为共同接地，发生第二次接地故障时，故障回路的切断应符合本规范规定的TN 系统自动切断电源的要求；
2 当外露可导电部分单独或成组地接地，发生第二次接地故障时，故障回路的切断应符合本规范的TT 系统自动切断电源的要求。
5.2.22 IT 系统不宜配出中性导体。
5.2.23 在IT 系统的配电线路中，当发生第二次接地故障时，故障回路的最长切断时间不应大于表5.2.23的规定。
表5.2.23 IT 系统第二次故障时最长切断时间
5.2.24 IT 系统的配电线路符合本规范第5.2.21条第款规定时，应有过电流保护电器或剩余电流保护器切断故障回路，并应符合下式的规定：
1 当IT 系统不配出中性导体时，保护电器动作特性应符合下式的要求：
2 当IT 系统配出中性导体时，保护电器动作特性应符合下式的要求：
式中：Z ｃ——包括相导体和保护导体的故障回路的阻抗（Ω）；
Zd ——包括相导体、中性导体和保护导体的故障回路的阻抗（Ω）；
I ｅ——保证保护电器在表5.2.23规定的时间或其他回路允许的5s 内切断故障回路的电流（A ）。
0Zc Ie U 2
≤d 01Z Ie U 2
≤
5.3 SELV系统和PELV系统级FELV系统
（Ⅰ）SELV系统和PELV系统
5.3.1直接接触防护的措施和间接接触防护的措施，除本规范第5.1节和第5.2节规定的防护措施外，亦可采用SELV系统和PELV系统作为防护措施。
5.3.2SELV系统和PELV系统的标称电压不应超过交流方均根值50V。当系统由自耦变压器、分压器或半导体器件等设备从高于50V电压系统供电时，应对输入回路采取保护措施。特殊装置或场所的电压限值，应符合现行国家标准《建筑物电气装置》CB16895系列标准中的有关标准的规定。
5.3.3 SELV系统和PELV系统的电源，应符合下列要求之一：
1 有符合现行国家标准《隔离变压器和安全隔离变压器技术要求》GB13028的安全隔离变压器供电；
2 具备与本条第1款规定的安全隔离变压器有同等安全程度的电源；
3 电化学电源或与高于交流方均根值50V电压的回路无关的其他电源。
4 符合相应标准，而且即使内部发生故障也保证能使出线端子的电压不超过交流方均根值50V的电子器件构成的电源。当发生直接接触和间接接触时，电子器件能保证出线端子的电压立即降低等于小于交流方均根值50V时，出线端子的电压可高于交流方均根值50V的电压。
5.3.4 SELV系统和PELV系统的安全隔离变压器或电动发电机等移动式安全电源，应达到Ⅱ类设备或与Ⅱ类设备等效绝缘的防护要求。
5.3.5 SELV系统和PELV系统回路的带电部分相互之间及与其他回路之间，应进行电气分隔，且不应低于安全隔离变压器的输入和输出回路之间的隔离要求。
5.3.6每个SELV系统和PELV系统的回路导体，应与其他回路导体分开布置。当不能分开布置时，应采取下列措施之一：
1 SELV系统和PELV系统的回路导体应做基本绝缘，并应将其封闭在非金属护套内；
2 不用的电压的回路导体，应用接地的金属屏蔽或接地的金属护套隔开；
3 不用电压的回路可包含在一个多芯电缆或导体组内，但SELV系统和PELV系统的回路导体应单独或集中按其中最高电压绝缘。
5.3.7 SELV系统的回路带电部分严禁与地、其他回路的带电部分或保护导体相连接，并应符合下列要求：
1 设备的外露可导电部分不应与下列部分连接：
1）地；
配电设计规范GB50054-2011
1 总则 1.0.1为使低压配电设中，做到保障人身和财产安全、节约能源、技术先进、功能完善、经济合理、配电可靠和安装运行方便，制订本规范。 1.0.2本规范适用于新建、改建和扩建工程中的交流、工频1000V 及以下的低压配电设计。 1.0.3低压配电设计除应符合本规范外，尚应符合国家现行有关标准的规定。 2 术语 2.0.1预期接触电压 prospective touch voltage 人或动物尚未接触到可导电部分时，可能同时触及的可导电部分之间的电压。 2.0.2约定接触电压限值 conventional prospective touchvoltage limit 在规定的外界影响条件下，允许无限定时间持续存在的预期接触电压的最大值。 2.0.3直接接触 direct contact 人或动物与带电部分的电接触。 2.0.4间接接触 indirect contact 人或动物与故障状况下带电的外露可导电部分的电接触。 2.0.5直接接触防护 protection against indirect contact 无故障条件下的电击防护。 2.0.6间接接触防护 protection against indirect contact 单一故障条件下的电击防护。 2.0.7附加防护 additional protection 直接接触防护和间接接触防护之外的保护措施。 2.0.8伸臂范围 arm’s reach 从人通常站立或活动的表面上的任一点延伸到人不借助任何手段，向任何方向能用手达到的最大范围。 2.0.9外护物 enclosure 能提供与预期应用相适应的防护类型和防护等级的外罩。 2.0.10保护遮栏 protective barrier 为防止从通常可能接近方向直接接触而设置的防护物。 2.0.11保护阻挡物 protective obstacle 为防止无意的直接接触而设置的防护物。
低压配电设计规范(GB50054-95)
低压配电设计规(GB50054-95) 第一章总则 第1．0．1条为使低压配电设计执行国家的技术经济政策。做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规。 第1．0．2条本规适用于新建和扩建工程的交流、工频500V 以下的低压配电设计。 第1．0．3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。 第1．0．4条低压配电设计除应执行本规外，尚应符合现行的国家有关标准、规的规定。 第二章电器和导体的选择 第一节电器的选择 第2．1．1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。 一、电器的额定电压应与所在回路标称电压相适应； 二、电器的额定电流不应小于所在回路的计算电流； 三、电器的额定频率应与所在回路的频率相适应； 四、电器应适应所在场所的环境条件； 五、电器应满足短路条件下的动稳定与热稳定的要求。用于断开短路电流的电器，应满足短路条件下的通断能力。 第2．1．2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。 第2．1．3条当维护、测试和检修设备需断开电源时，应设置隔离电器。 第2．1．4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。 第2．1．5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。 第2．1．6条隔离电器可采用下列电器： 一、单极或多极隔离开关、隔离插头； 二、插头与插座； 三、连接片 四、不需要拆除导线的特殊端子； 五、熔断器。 第2．1．7条半导体电器严禁作隔离电器 第2．1．8条通断电流的操作电器可采用下列电器 一、负荷开关及断路器； 二、继电器、接触器； 三、半导体电器； 四、10A及以下的插头与插座。 第二节导体的选择 第2．2．1条导体的类型应按敷设方式及环境条件选择。绝缘导体除满足上述条件外，尚应符合工作电压的要求。 第2．2．2条选择导体截面，应符合下列要求： 一、线路电压损失应满足用电设备正常工作及起动时端电压的要求； 二、按敷设方式确定的导体载流量，不应小于计算电流； 三、导体应满足动稳定与热稳定的要求； 四、导体最小截面应满足机械强度的要求，固定敷设的导线最小芯线截面应符合表2．2．2的规定。 固定敷设的导线最小芯线截面表2．2．2
供配电系统设计规范
供配电系统设计规 范
《供配电系统设计规范》《供配电系统设计规范》ＧＢ５００５２／９５ 第一章总则 (2) 第二章负荷分级及供电要求 (2) 第三章电源及供电系统 (3) 第四章电压选择和电能质量 (4) 第五章无功补偿 (5) 第六章低压配电 (6) 附录一名词解释 (7)
第一章总则 第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。 第1.0.2条本规范适用于110KV及以下的供配电系统新建和扩建工程的设计。 第1.0.3条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。 第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。 第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。 第1.0.6条供配电系统设计除应遵守本规范外，尚应符合国家现行有关标准和规范的规定。 第二章负荷分级及供电要求 第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在
政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定： 一、符合下列情况之一时，应为一级负荷： １．中断供电将造成人身伤亡时。 ２．中断供电将在政治、经济上造成重大损失时。例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。３．中断供电将影响有重大政治、经济意义的用电单位的正常工作。例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常见于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。 二、符合下列情况之一时，应为二级负荷： １．中断供电将在政治、经济上造成较大损失时。例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。 ２．中断供电将影响重要用电单位的正常工作。例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱。 三、不属于一级和二级负荷者应为三级负荷。
kV配电房设计要求
10kV配电房设计相关要求10kV配电房是供配电系统中的一个重要环节，其设计的优劣对终端用户用电质量造成极大影响。本文对10kV配电房的设计规范及存在的问题进行探讨，共同交流以便提高。 一、配电房的优点 1.变压器装于室内，不受日晒雨淋等自然因素的影响，防止坏人破坏和偷盗变压器铜心，用户放心，可延长变压器使用寿命，且有防老鼠人内造成电气事故的功能。 2.用户计费总表装于室内，上锁交由供电部门直接管理，用户无法入内，只能维护管理装于室外各分路的计费分表。 3.高压.低压均采用架空线，成本低，易安装，维护检修方便，易发现和排除故障，线路对地距离符合规程规范要求。 二、10kV配电房设计规范 1.配电房的位置应靠近用电负荷中心，设置在尘埃少.腐蚀介质少.干燥和震动轻微的地方，并宜适当留有发展余地。 2.配电房的布置必须遵循安全.可靠.适用和经济等原则，并应便于安装.操作.搬运.检修.试验和监测。 3.配电房内除本室需用的管道外，不应有其它的管道通过。室内管道上不应设置阀门和中间接头；水汽管道与散热器的连接应采用焊接；配电屏的上方不应敷设管道。 4.落地式配电箱的底部宜抬高，室内宜高出地面50mm以上，室
外应高出地面200mm以上。底座周围应采取封闭措施，并应能防止鼠.蛇类等小动物进入箱内。 5.同一配电房内并列的两段母线，当任一段母线有一级负荷时，母线分段处应设防火隔断措施。 6.成排布置的配电屏，其长度超6m时，屏后通道应设两个出口，并宜布置在通道的两端，当两出口之间的距离超过15m时其间尚应增加出口。 7.配电房屋顶承重构件的耐火等级不应低于二级，其它部分不应低于三级。 8.配电房长度超过7米时，应设两个出口，宜布置在配电房的两端。当配电房为楼上楼下两部分布置时，楼上部分的出口应至少有一个通向该层走廊或室外的安全出口。配电房的门均应向外开启，但通向高压配电室的门应为双向开启门。 9.配电房的顶棚.墙面及地面的建筑装修应少积灰和不起灰；顶棚不应抹灰。 10.当严寒地区冬季室温影响设备的正常工作时，配电房应采暖，炎热地区的配电室应采取隔热.通风或空调等措施。 11.位于地下室和楼层内的配电房，应设设备运输的通道，并有良好的通风和可靠的照明系统。 12.配电房的门.窗关闭应密合；与室外相通的洞.通风孔应设防止鼠.蛇类等小动物进入的网罩，其防护等级不宜低于《外壳防护等级分类》（GB4208-84）的IP3X级。直接与室外露天相通的通风孔还
配电室安全管理规范-(38171)
配电室安全管理规范 参考国标DB11/ 527—2008 西安秦人品牌设计有限公司关注企业目视化设计制作。 1 范围 本标准规定了变配电室安全管理的一般要求、变配电室设备设施、变配电室运行、变配电室人员的安全管理。 本标准适用于变配电室的安全管理。 本标准不适用于井下变配电室的安全管理。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的 修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 2893 安全色 GB 2894 安全标志 GB 4208 外壳防护等级分类 GB 50052 供配电系统设计规范 GB 50053 10kV及以下变电所设计规范 GB 50054 低压配电设计规范 GB 50059 35-110kV变电所设计规范 GB 50060 3-110kV高压配电装置设计规范 AQ/T 9002 生产经营单位安全生产事故应急预案编制导则 DL/T 596 电力设备预防性试验规程 3 术语和定义 以下术语和定义适用于本标准。 3.1 五防 function of five-precaution 包括防止误拉合断路器；防止带负荷拉合隔离开关(或推拉小车)；防止带电挂地线(合接地刀闸)； 防止带地线合开关(合刀闸)；防止误入带电间隔。 4 一般要求 4.1 生产经营单位应加强变配电室安全生产管理，建立、健全变配电室安全生产责任制度，完善安全 生产条件，确保安全生产，并依法开展变配电室从业人员的安全教育和培训，保证从业人员具备必要的 安全生产知识和应急救援知识。 4.2变配电室从业人员应贯彻落实本单位有关变配电室的安全生产责任制和各项安全管理制度，熟悉
变配电室设计
某小区：高层33F两栋，两个单元，一梯四户；20F三栋，一个单元，一梯五户；多层5栋，两个单元，一梯两户。还有办公楼1栋（18F）1.6万平米，公寓两栋，17F，约1.7万平米/栋。请问：变配电室面积大约多大，需要几台多大变压器？谢谢！ 根据楼主提供的资料估算如下： 住宅大约644户，其他建筑面积约3.3万平方米。 住宅需要4台800kva变压器（按每户6kw计） 其他需要4台800kva变压器（按80w/m2） 变电所需要建在负荷中心的位置，很有可能是分散布置并非全都放在一起。 估算暂且分为住宅区，公寓区和办公区考虑。 住宅区4台变压器预计需要200平方米。 公寓区约需100平方米。 办公区约需100平方米。 （每台变压器可按10平方米计，配套高低压柜所占的面积，可以按每台柜子4个平方米计算）。 必须先做负荷计算，根据负荷性质考虑需要系数和同时系数，计算出总视在功率后，再根据建筑物分布位置确定变电所数量，变电所应设置在负荷中心。还需要考虑每台变压器的负荷率。 因本人不了解楼主的总平面布置，只能按大区分配估算。对于房地产项目，变压器容量以不超过800kva为宜。仅供参考。 规范规定变配电室不得位于厕所等长期积水房间的正上方或正下方或相邻，但现在的高层住宅，变配电室设在地下室，地上住宅一套面积不大，要想变配电室正好错开厕所，经常很难做到。那么能不能设置在地下室正上方为草坪或小区公共地面的区域？？？ 如果不能，那这个位置基本选不了，请大家谈谈各自的看法及设计经验， 另外关于柴发机房，各位的排烟井一般是升到建筑的最高处还是在一层就排到室外了呢？ 进风井是和排风井同侧布置还是在柴发两侧（两头）布置呢？从合理性讲排烟应高空排放，进排风应分开布置，但实际上我看到很多设计图都是放在一起并排布置的，也没有单独的排烟井， 请大家谈谈看法， 设置在地下室正上方为草坪或小区公共地面的区域这样不安全 排烟井一般是升到建筑的最高处这样有利于控制废气及地面的空气质量 进风井和排风井同侧布置有可能是从美观及施工的方便性考虑，建设单位可能在设计时要求设计单位根据各个方面着想而设计的，当然也有设计人员的风格问题存在吧，我认为分开设置在美观来说会差一点吧 变配电室不能够放在厕所下方，是国家规范中的强制条文，主要出于电气安全考虑，没什么商量 的余地。 高层住宅的低下室通常只做派接，真正的供电电源多是在附近设置箱式变电站或合适的地方设置 室外独立变电站。 变配电室设在地下室上方或公共地面是可以的，只要方便进出线通道方便，另需注意变压器躁音对住宅的影响! 我不怎么认同一楼的看法！ 问题1：高层住宅小配电室一般在一楼独立的位置！就算在地下，现在一般有防空地下室！问题

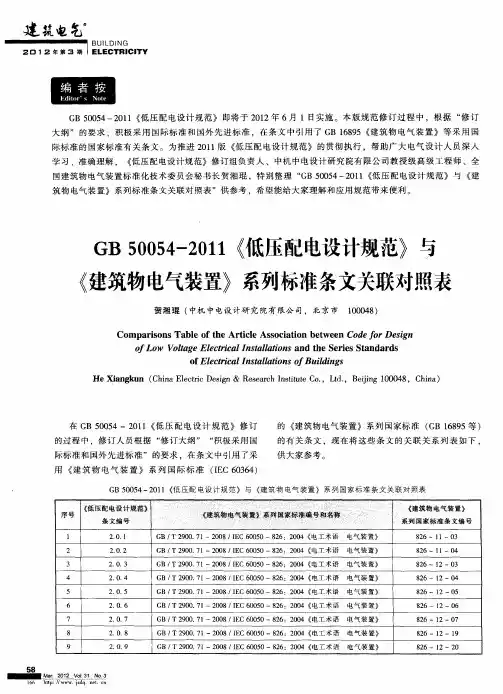

《低压配电设计规范》GB 50054-2011
《低压配电设计规范》GB 50054-2011 前言 本规范是根据原建设部《二OO一～二OO二年度工程建设国家标准制定、修改计划的通知》（建标【2002】85号）的要求，由中机中电设计研究院有限公司会同有关单位在原《低压配电装置及线路设计规范》（GB50054－95）基础上修订而成的。 本规范在编制过程中，编制组经广泛调查研究，认真总结实践经验，参考了国家标准和国外先进标准，并在广泛征求意见的基础上，最后经审查定稿。 本规范共分7章和1个附录，主要技术内容包括：总则、术语、电气和导体的选择、配电设施的布置、电气装置的电击防护、配电线路的保护、配电线路的敷设等。 修订的主要技术内容有： 1.将规范适用范围的电压由交流、工频500V以下修改为交流、工频1000V 及以下； 2.取消了原规范总则中对于选用铜、铝导体材质的规定； 3.增设术语为单独一章，删除附录中的名词解释； 4.补充了功能性开关电器和剩余电流动作保护电器选择和安装的规定； 5.补充了选用具有中性极的开关电器的规定； 6.补充了IT系统中安装绝缘监测电器的规定； 7.补充了等电位联结用的保护联结导体截面积选择的规定； 8.将原第三章“配电设备的布置”中的第二节“配电设施布置中的安全措施”和第四章“配电线路的保护”中的第四节“接地故障保护”合并，并增加“SELV系统和PELV系统及FELV系统”一节，为第5章“电气装置的电击防护”； 9.在“配电线路的保护”一章中增加了“配电线路电气火灾防护”一节； 10.增加了关于“可弯曲金属导管布线”、“地面内暗装金属槽盒布线”、“矿物绝缘电缆敷设”、“预分支电缆敷设”的规定； 11.对原规范部分条文进行了补充、完善和调整。 本规范中以黑体字标志的条文为强制性条文，必须严格执行。
某住宅小区供配电系统设计
For pers onal use only in study and research; not for commercial use 学号6 9 《工厂供电》 课程设计 （2010级本科） 题目：_某住宅小区供配电系统设计_ 学院：物理与机电工程学院 专业：电气工程及其自动化 作者姓名：甘孝田 指导教师：赵文忠职称：教授 完成日期：2012年12 月27 日
工厂供电课程设计任务书
四.需收集和阅读的资料及参考文献（指导教师推荐）
【1】刘涤尘、王明阳、吴政球?电气工程基础[M].武汉：武汉理工大学出版社.2003年【2】张学成.工矿企业供电设计指导书[M].北京：北京矿业大学出版社.1998年【3】刘介才.工厂供电简明设计手册[M].北京：机械工业出版社.1993年 【4】刘介才.实用供配电技术手册[M].北京：中国水利水电出版社.2002年 【5】刘介才.工厂供电[M].北京：机械工业出版社.1997年 【7】JGJ16-2008民用建筑电气设计规范 【8】GB50054-95低压配电设计规范 【9】GB50052-95供配电系统设计规范 【10】GB50217-2007电力工程电缆设计规范 【11】GB50060-92 3?110KV高压配电装置设计规范 指导教师签名：赵文忠 2012年12 月14 日
目录 一、设计说明 .............................................................. 1.. 1.1工程概况 ......... ... ..................................................... .1 1.2设计依据 (1) 1.3设计原则 (1) 1.4小区概况 (1) 二、小区负荷计算 .......................................................... 1.. 三、无功补偿方式 (3) 3.1无功补偿方式.......................................................... 3. 3.2无功补偿容量.......................................................... 3. 3.3并联电容器的选择及制 (4) 四、变配电所位置和型式的选择 .............................................. 4. 4.1 变配电所位置的确定 (4) 4.2变配电所的总体布置 (4) 五、主变压器台数和容量的确定 .............................................. 5. 5.1变压器主变台数的选择.......................................................... 5. 5.2变压器容量的选择 (5) 六、变配电所主接线方案的选择 .............................................. 5. 6.1变电所主接线方案的评价 (6) 七、短路电流的计算 ........................................................ 7. 7.1短路计算的意义和方法 (7) 7.2相关节点的短路计算............................................................ 7. 7.2.4 K-1点的短路电流计算 (8) 7.2.5 K-2点的短路电流计算 (8) 八、变电所低压侧一次设备的选择与校验 (9) 8.1低压母线的选择与校验 (9) 8.2低压电缆、设备的选择与校验 (10) 九、变压器保护设置 (13) 9.1变电所10kV馈线保护 (14)
配电室设计规范
10kV及以下变电所设计规范 GB50053－94 第二节对建筑的要求 第6.2.1条高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m；低压配电室可设能开启的自然采光窗。配电室临街的一面不宜开窗。 第6.2.2条变压器室、配电室、电容器室的门应向外开启。相邻配电室之间有门时，此门应能双向开启。 第6.2.3条配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。 第6.2.4条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。 第6.2.5条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。地（楼）面宜采用高标号水泥抹面压光。配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。 第6.2.6条长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。长度大于60m 时，宜增加一个出口。当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。 第6.2.7条配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。 4.10 对有关专业的要求 4.10.1 可燃油油浸电力变压器室的耐火等级应为一级。非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。低压配电装置和低压电容器室的耐火等级不应低于三级。 4.10.2 有下列情况之一时，变压器室的门应为防火门： （1）变压器室位于高层主体建筑物内。 （2）变压器室附近堆有易燃物品或通向汽车库。 （3）变压器位于建筑物的二层或更高层。
（4）变压器位于地下室或下面有地下室。 （5）变压器室通向配电装置室的门。 （6）变压器室之间的门。 4.10.3 变压器室的通风窗，应采用非燃烧材料。 4.10.4 配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.30m，高度宜按不可拆卸部件最大高度加0.30m。 4.10.5 有下列情况之一时，油浸变压器室应设置容量为100%变压器油量的挡油设施或设置能将油排到安全处所的设施： （1）变压器室附近有易燃物品堆积的场所。 （2）变压器室下面有地下室。 （3）变压器室位于民用主体建筑物内。 4.10.6 配变电所中消防设施的设置：一类建筑的配变电所宜设火灾自动报警及固定式灭火装置；二类建筑的配变电所可设火灾自动报警及手提式灭火装置。 4.10.7 当配电装置室设在楼上时，应设吊装设备的吊装孔或吊装平台。吊装平台、门或吊装孔的尺寸，应能满足吊装最大设备的需要，吊钩与吊装孔的垂直距离应满足吊装最高设备的需要。 4.10.8 高压配电室和电容器室，宜设不能开启的自然采光窗，窗户下沿距室外地面高度不宜小于1.80m。临街的一面不宜开窗。 4.10.9 变压器室、配电装置室、电容器室的门应向外开，并装有弹簧锁。装有电气设备的相邻房间之间有门时，此门应能双向开启或向低压方向开启。 4.10.10 配变电所各房间经常开启的门窗，不应直通相邻的酸、碱、蒸汽、粉尘和噪声严重的建筑。 4.10.11 当变压器室、电容器室采用机械通风且周围环境污秽时，宜加空气过滤器。 4.10.12 变压器室、配电装置室、电容器室等应有防止雨、雪和小动物从采光窗、通风窗、门、电缆沟等进入屋内的措施。 4.10.13 配电装置室、电容器室和各辅助房间的内墙表面均应抹灰刷白。配电装置室、变压
配电室设计细则(试行)
配电室设计细则（试行） 关于印发《居民住宅区入楼配电室设计细则（试行）》的通知 各供电局、各区县供电分公司： 为满足大型居民住宅区，单体建筑较大的住宅楼公用配电室的设计要求，依据《电网规划设计技术原则》及《住宅小区配电室入楼设计技术原则（试行）》的要求，结合北京地区的具体情况，编制了《居民住宅区配电室入楼设计实施细则（试行）》（以下简称《细则（试行）》），现予颁布，望有关单位在新建居民住宅区公用配电室的设计、审图、验收时遵照执行，各远郊区、县分公司参照执行。 为保证《细则（试行）》实用有效，在文稿形成后，曾多次征求设计单位的意见，并在公司内组织了运行、设计单位和职能部门的讨论会，但仍可能有不完善之处，望及时将执行中发现的问题反馈业扩管理处。 附件：《居民住宅区配点室入楼设计实施细则（试行）》 二00三年四月十六日 居民住宅区入楼配电室设计细则（试行） 1 总则 1.1 为进一步贯彻执行《电网规划设计技术原则》及供计[2001]121号《住宅小区配电室入楼设计技术原则（试行）》文件的要求，结合本地建筑特点和供电设施的要求，特制定《居民住宅区入楼配电室设计细则》（以下简称“细则”）。 1.2 本细则适用于居民住宅区新建的或改造的入楼配电室设计。 1.3 本细则所指配电室与其所在的建筑同时建设。配电室一般应考虑建在首层或地下一层，配电室可与汽车库等同层建设。 1.4 考虑到电力设备的噪声等影响，配电室的上方不应是居民住宅，有条件时应适当远离居民住宅。 1.5 配电室设计除须满足本细则规定外，亦应满足国家各供电设计规范的要求。 1.6 本细则按单体建筑3万平方米住宅楼设计举例，实际工程中，可参照“举例”调整设计。 2 建设规模 2.1 单体建筑约3万平方米的住宅楼，配电室可按如下配置：装设两台变压器（注1），变压器可考虑通用外壳；高压环网柜为2进线、2馈线、2变压器，高压不联络；低压为单母线分段，每段母线出线3-4回路，每回路电缆截面为240平方毫米，预留适当的公用设施出线及备用出线开关，配电室低压出线按不超过8回路设计。 2.2 低压 2.2.1 配电室380伏系统接线图，见附图1。 2.2.2 配电室低压设备布置101、107为进线柜，104为母联柜，103、105为电容器补偿装置，102、106为馈线柜，每面馈线柜配置4回路出线，馈线柜为双面（柜前、柜后）操作。低压开关柜排列布置图，见图1。 2.2.3 低压柜布置长度为5.6米，低压柜深度为0.8米，柜体高度为2.2米。 2.2.4 对应上述条件，低压开关柜基础埋件图及安装图，见图2。低压柜基础槽钢下面土建开孔尺寸为，600毫米宽X 5400毫米长。 2.2.5 低压柜下面的夹层顶板内相应位置，应预埋安装电缆支架的预埋铁。 低压柜前操作通道不应小于1.5米，低压柜后通道不应小于1.3米。低压柜双（对）面排列时，操作走廊距离不小于2.0米。柜前、柜后通道可与配电室其他通道合用。 2.2.7 电容器分室安装时电容器柜宽度为1.0米至1.2米，柜后与墙距离不得小于0.8米（电容器柜为双开门时）。 2.2.8 考虑到设备维修、维护的方便，配电室低压设备不考虑靠墙安装方式。 2.3.1 配电室高压系统短路容量为20千安，10千伏系统接线图，见附图2。 2.3.2 配电室高压设备采用SF6气体绝缘小型环网柜，平面布置按6-8面柜考虑，1#、8#为进线柜，2#、7#为变压器出线柜，3#、4#、5#、6#柜为馈线柜。 2.3.3 高压柜布置长度为4米，高压柜深度为0.64米，柜体高度不超过1.8米。高压开关柜排列布置，见图3。对应上述高压设备的基础埋件及安装图，见图4。 2.3.4 基础尺寸610毫米宽X 4000毫米长。高压柜基础槽钢下面土建开孔尺寸410毫米X 3800毫米。 2.3.5 高压柜前操作通道不应小于1.8米，高压柜后不设通道，但考虑各型号设备的安装，柜后距离不应小于0.5米，高压柜前通道可与配电室其他通道合用。 2.4 变压器
低压配电设计规范(GB50054-95)
低压配电设计规范(GB50054-95) 第一章总则 第1．0．1条为使低压配电设计执行国家的技术经济政策。做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。 第1．0．2条本规范适用于新建和扩建工程的交流、工频500V 以下的低压配电设计。 第1．0．3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。 第1．0．4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。 第二章电器和导体的选择 第一节电器的选择 第2．1．1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。 一、电器的额定电压应与所在回路标称电压相适应； 二、电器的额定电流不应小于所在回路的计算电流； 三、电器的额定频率应与所在回路的频率相适应； 四、电器应适应所在场所的环境条件； 五、电器应满足短路条件下的动稳定与热稳定的要求。用于断开短路电流的电器，应满足短路条件下的通断能力。 第2．1．2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。 第2．1．3条当维护、测试和检修设备需断开电源时，应设置隔离电器。 第2．1．4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。 第2．1．5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。 第2．1．6条隔离电器可采用下列电器： 一、单极或多极隔离开关、隔离插头； 二、插头与插座； 三、连接片 四、不需要拆除导线的特殊端子； 五、熔断器。 第2．1．7条半导体电器严禁作隔离电器 第2．1．8条通断电流的操作电器可采用下列电器 一、负荷开关及断路器； 二、继电器、接触器； 三、半导体电器； 四、10A及以下的插头与插座。 第二节导体的选择 第2．2．1条导体的类型应按敷设方式及环境条件选择。绝缘导体除满足上述条件外，尚应符合工作电压的要求。 第2．2．2条选择导体截面，应符合下列要求： 一、线路电压损失应满足用电设备正常工作及起动时端电压的要求； 二、按敷设方式确定的导体载流量，不应小于计算电流； 三、导体应满足动稳定与热稳定的要求； 四、导体最小截面应满足机械强度的要求，固定敷设的导线最小芯线截面应符合表2．2．2的规定。 固定敷设的导线最小芯线截面表2．2．2
供配电系统设计规范200930301
关于发布国家标准《供配电系统设计规范》的公告 现批准《供配电系统设计规范》为国家标准，编号为GB50052-2009，自2010年7月1日起实施。其中，第3.0.1、3.0.2、3.0.3、3.0.9、4.0.2条为强制性条文，必须严格执行。原《供配电系统设计规范》GB50052-95同时废止。 本规范由我部标准定额研究所组织中国计划出版社出版发行。 二○○九年十一月十一日 1 总则 1.0.1 为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制定本规范。 1.0.2 本规范适用于小于等于110kV的供配电系统新建、扩建和改建工程的设计。 1.0.3 供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。 1.0.4 供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，在满足近期使用要求的同时，兼顾未来发展的需要。1.0.5 供配电系统设计应采用符合国家现行有关标准的高效节能、性能先进、绿色环保、安全可靠的电气产品。 1.0.6 供配电系统设计除应遵守本规范外，尚应符合国家现行的有关标准和规范的规定。
2 术语 本规范用名词曾用名词解释 关键负荷 （Vital load）一个用电负荷由于突然断电，足以引起一个安全上的关注时，称该负荷为关键负荷 重要负荷（Essential load）一个用电负荷由于突然断电，足以引起一个经济上的关注时，称该负荷为重要负荷 一般负荷 （Non essential load）一个用电负荷既不上眼关键负荷，也不属于重要负荷的，称该负荷为一般负荷 双重电源（Duplicate supply）到一个负荷的电源是由两个电路提供的，这两个电路就安全供电而言被认为是互相独立的 应急电源（Safety electric source）用来维持安全用电设备工作所需的电源 EPS (Emergeney Power Supply) 集中供电式应急电源 UPS
配电房设计规范要求【最新版】
配电房设计规范要求 民用建筑物内配变电所，应符合下列要求: 1配变电所位置的选择，应符合下列要求: 1)宜接近用电负荷中心; 2)应方便进出线; 3)应方便设备吊装运输; 4)不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻;装有可燃油电气设备的变配电室，不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁; 5)当配变电所的正上方、正下方为住宅、客房、办公室等场所时，配变电所应作屏蔽处理。 2、安装可燃油油浸电力变压器总容量不超过1260kVA、单台容量不超过630kVA的变配电室可布置在建筑主体内首
层或地下一层靠外墙部位，并应设直接对外的安全出口，变压器室的门应为甲级防火门; 外墙开口部位上方，应设置宽度不小于1m不燃烧体的防火挑檐; 3、可燃油油浸电力变压器室的耐火等级应为一级，高压配电室的耐火等级不应低于二级，低压配电室的耐火等级不应低于三级，屋顶承重构件的耐火等级不应低于二级; 4、不带可燃油的高、低压配电装置和非油浸的电力变压器，可设置在同一房间内; 5、高压配电室宜设不能开启的距室外地坪不低于1.80m 的自然采光窗，低压配电室可设能开启的不临街的自然采光窗; 6、长度大于7m的配电室应在配电室的两端各设一个出口，长度大于60m时，应增加一个出口; 7、变压器室、配电室的进出口门应向外开启;
8、变压器室、配电室等应设置防雨雪和小动物从采光窗、通风窗、门、电缆沟等进入室内的设施; 9、变配电室的电缆夹层、电缆沟和电缆室应采取防水、排水措施; 10、变配电室不应有与其无关的管道和线路通过; 11、变配电室、控制室、楼层配电室宜做等电位联结; 12、变配电室重地应设与外界联络的通信接口、宜设出入口控制。 1、设在高层建筑内的配变电所，应采用耐火极限不低于2h的隔墙、耐火极限不低于1.50h的楼板和甲级防火门与其他部位隔开; 2、可燃油油浸变压器室通向配电室或变压器室之间的门应为甲级防火门; 3、配变电所内部相通的门，宜为丙级的防火门;
配电室设计规范
配电室设计规范 文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
配电室设计规范 10kV及以下变电所设计规范 GB50053－94 第二节对建筑的要求 高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m；低压配电室可设能开启的自然采光窗。配电室临街的一面不宜开窗。 变压器室、配电室、电容器室的门应向外开启。相邻配电室之间有门时，此门应能双向开启。 配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。 变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。 配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。地（楼）面宜采用高标号水泥抹面压光。配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。 长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。长度大于60m 时，宜增加一个出口。当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。 配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。 4.10对有关专业的要求
4.10.1可燃油油浸电力变压器室的耐火等级应为一级。非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。低压配电装置和低压电容器室的耐火等级不应低于三级。 4.10.2有下列情况之一时，变压器室的门应为防火门： （1）变压器室位于高层主体建筑物内。 （2）变压器室附近堆有易燃物品或通向汽车库。 （3）变压器位于建筑物的二层或更高层。 （4）变压器位于地下室或下面有地下室。 （5）变压器室通向配电装置室的门。 （6）变压器室之间的门。 4.10.3变压器室的通风窗，应采用非燃烧材料。 4.10.4配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.30m，高度宜按不可拆卸部件最大高度加0.30m。 4.10.5有下列情况之一时，油浸变压器室应设置容量为100%变压器油量的挡油设施或设置能将油排到安全处所的设施： （1）变压器室附近有易燃物品堆积的场所。 （2）变压器室下面有地下室。 （3）变压器室位于民用主体建筑物内。 4.10.6配变电所中消防设施的设置：一类建筑的配变电所宜设火灾自动报警及固定式灭火装置；二类建筑的配变电所可设火灾自动报警及手提式灭火装置。 4.10.7当配电装置室设在楼上时，应设吊装设备的吊装孔或吊装平台。吊装平台、门或吊装孔的尺寸，应能满足吊装最 大设备的需要，吊钩与吊装孔的垂直距
10kV及以下供配电设计与安装图集 - 副本
10kV及以下供配电设计与安装图集（上册）1.pdf 110~500KV变电所总布置设计规程.pdf 35KV及以下架空电力线路施工及验收规范.pdf 35KV无人值班变电所典型方案设计.pdf 35～110KV小型化无人值班变电站标准工程图集：设计、加工安装、设备材料、概算.pdf GB2682-1981电工成套装置中的指示灯和按钮的颜色.pdf GB50045.CHM GB50054-95低压配电设计规范.chm GB50096-1999住宅设计规范.chm GB50116-98火灾自动报警系统设计规范.chm GB50116-98自动报警设计规范.chm GB50194-1993建设工程施工现场供用电安全规范.pdf GB50261-96自动喷水灭火系统施工及验收规范.pdf GB50303-2002《建筑电气工程施工质量验收规范》.pdf GB50343-2004.pdf _新编电气工程师实用手册（上、下册） 《电气制图与读图手册》.pdf 《电气装置安装工程施工及验收规范》汇编.pdf 《建筑电气专业设计技术措施》..pdf 常用低压设备供配电设备选型与安装技术手册.pdf 电缆计算程序V1.1.zip 电气符号00DX001.dwg 电气设备实用手册(上下册).rar 电气设计安装技术实用手册 电气设计规范大全.chm 电气设计数据查询.chm 防雷计算软件.exe 建筑安装工程质量工程师手册 建筑电气工程施工质量验收表格 建筑电气数据软件版 建筑灭火器配置设计计算程序.exe 建筑弱电工程设计手册 建筑物电子信息系统防雷技术规范.txt 民用建筑电气设计手册 民用建筑电气设计资料集办公、住宅 实用电工计算手册 实用电工计算手册2 实用节电技术与方法 需要系数法负荷计算.exe 照度计算 整定保护.exe 注册考试用规范目录.txt 电力系统继电保护最新实用技术及检验标准规程规范实用手册.rar
住宅小区变配电室的设计案例
备选择、对各专业条件要求等几方面，结合有关现行国家规范以及本人的设计实践经验，对变配电室设计作一粗浅的分析和总结。 提纲 1. 前言 2. 工程概况 3. 变配电室选址 4. 变配电室内的电气设计 5.变压器及高低压电器的选择 6. 对土建设备的要求 7. 结束语 ************************************************************************ ********************** ██前言 近几年来，国家及北京、上海等地区相继制定了一系列较为先进的住宅设计标准，如《住宅设计规范》GB50096-99(2003 年版)， 民住宅区入楼配电室设计细则》等一系列相关规范及文件。这些规范和文件的颁布，推动了住宅电气设计的发展，同时也带来一系列值得我们思考的问题，如小区变配电室形式、所址的确定，供配电系统设计等。住宅小区变配电室是整个小区供配电系统的核心，不仅要考虑
它的技术可行性，还要兼顾它的经济合理性。本文以唐山天元帝景住宅小区的变配电室设计为实例，总结了一些有关变配电室设计的常见问题，谈谈关于这方面的一些体会。 ██工程概况 唐山天元帝景住宅小区，总建筑面积约40万m2，是集多层住宅楼、高层住宅楼、配套商业、车库、会所、幼儿园等多种类型单体的综合性住宅小区。小区内共设置9 个变配电室和1 个10kV高压开闭站。共分二期建设，其中一期总建筑面积约22 万m2，共设5 个变配电室；二期总建筑面积约17 万m2 ，共设4 个变配电室。见表1 ：表1 唐山天元帝景住宅小区变配电室明细表 ██变配电室的选址 确定了居住区负荷并选定变压器后，需要确定变配电室的位置。首先要深入负荷中心；其次要符合供电半径的要求，同时还要协调与其他专业的关系，与小区总体规划相结合。在总平面上难以确定最佳站址，
供配电系统设计规范_GB50052_2009
电气工程应用2010. 2 电系统设计规范是根据建设部建标[2002]85号文“关于印发《二○○一～二○○二年度工程建设国家标准制订、修订计划》的通知”及机秘标[2003]13号文“关于发送《供配电系统设计规范》修订工作大纲的通知”的要求，由中国联合工程公司会同有关设计研究单位共同修订完成的。中国联合工程公司为主编单位，参编单位有：中国寰球工程公司、中国航空工业规划设计研究院、国家电力公司西北电力设计院和中建国际（深圳）设计顾问有限公司等4家单位。经过近7年时间，在各级领导和各参编单位的共同努力下，规范修订组在研究了原规范内容后，经广泛调查研究和认真总结实践经验，并参考了有关国际标准和国外先进标准，先后完成了初稿、征求意见稿、送审稿和报批稿等阶段，《供配电系统设计规范》修订工作已于2008年10月完成报批稿，2008年11月26日至28日在杭州中国联合工程公司召开了审查会。会后规范组根据审查意见对规范的内容进行了慎重的修改，2009年7月上报主管部门，最后经有关部门审查定稿出版，住房和城乡建设部已于2009年11月11日以第437号公告，批准《供配电系统设计规范》GB50052-2009为国家规范，自2010年7月1日起实施。 现行《供配电系统设计规范》（GB50052—95）是原机械部第二设计研究院会同有关单位按照原国家计委计综[1986]250号文的要求， 在原《工业与民用供电系统设计规范》（GBJ52—83）的基础上修订而成，由国家技术监督局和建设部于1995年7月12日联合发布，1996年5月1日起实施的。从发布至今已经有14年了，规范的部分内容已经与当前的国家技术经济政策，我国社会主义市场经济的发展和技术进步不相适应。因此，修订这本规范是十分重要的。 本规范修订的主要内容有：1.对原规范的适用范围作了调整； 2.增加了“有设置分布式电源的条件，能源利用效率高、经济合理时”作为设置自备电源的条件之一；“当有特殊要求，应急电源向正常电源转换需短暂并列运行时，应采取安全运行的措施” ；660V 等级的低压配电电压首次列入本规范；3.对保留的各章所涉及的主要技术内容也进行了补充、完善和必要的修改。具体修订内容如下： 1引入了“双重电源”的术语 双重电源是指一个负荷的电源是由两个电路提 供的，这两个电路就安全供电而言，被认为是互相独立的。 “双重电源”一词引用了国际电工词汇IEC60050.601－1985第601章中的术语第601-02-19条“Duplicate Supply ”。因地区大电力网在主网电压上部是并网的，用电部门无论从电网取几回电源进线，也无法得到严格意义上的两个独立电源。双重电源比原规范的两个电源更具操作性，双重电源可以是分别来自不同电网的电源，或来自同一电网但在运行时，电路互相之间联系很弱，或者来自同一个电网但其间的电气距离较远，一个电源系统任意一处出现异常运行时，或发生短路故障时，另一个电源仍能不中断供电，这样的电源都可视为 《供配电系统设计规范》GB50052-2009即将出版发行 中国联合工程公司杭州（310022）陈济良 18
